Produkta tips	Elektriskā zāles pļāvēja
Zīmols	AL-KO
Modelis	Classic 3.25 E
Barošana	Elektrotīkls 230 V / 50 Hz
Dzinēja jauda	1300 W
Pļaušanas platums	32 cm
Savācējgroza tilpums	25 L
Pļaušanas augstuma regulēšana	Centrālā, 3-5 cm
Darba režīmi	Pļaušana ar grozu, mulčēšana iespējama (atkarībā no versijas)
Drošības ierīce	Drošības svira (dzinēja + asmens apturēšana), aizsargvāks
Kabeļa stiprinājuma skava	Iebūvēts, lai novērstu atvienošanu
Svars (aptuvens)	12 kg
Izmēri (G×P×A) (aptuvens)	80 × 40 × 30 cm (salocīts rokturis)
Ierīces kabeļa garums	Nav norādīts (izmantojiet piemērotu pagarinātāju)
Ieteicamā pagarinātāja šķērsgriezums	≥ 1,5 mm²
Asmens tips	Plakans tērauds (aslināms vai nomaināms)
Asmens skrūves pievilkšanas moments	15 Nm +5
Regulārā apkope	Korpusa un groza tīrīšana, asmens pārbaude, bez ūdens uz dzinēja
Remonts	AL-KO pēcpārdošanas serviss vai pilnvarota darbnīca
Uzglabāšana	Sausā vietā, bērniem nepieejamā vietā, atvienots no strāvas

Bieži uzdotie jautājumi - Classic 3.25 E AL-KO

Kā iedarbināt pļāvēju?

Nospiediet pogu Start uz komutācijas bloka, pēc tam pavelciet drošības sviru pret rokturi un turiet to. Atlaidiet Start pogu. Pļāvējs iedarbojas.

Kā apturēt pļāvēju?

Vienkārši atlaidiet drošības sviru. Dzinējs un asmens apstājas automātiski. Pirms jebkādas iejaukšanās pagaidiet, līdz asmens pilnībā apstājas.

Mans savācējgrozs nepiepildās pareizi. Ko darīt?

Pārbaudiet, vai zāle ir sausa, vai groza režģis nav aizsērējis un izvadīšanas kanāls ir tīrs. Pielāgojiet pļaušanas augstumu un, ja nepieciešams, asiniet asmeni.

Vai drīkst pļaut lietus laikā?

Nē, ir stingri aizliegts izmantot pļāvēju uz slapjas zāles vai lietū. Tas rada elektrošoka risku un bojā iekārtu.

Kā tīrīt pļāvēju?

Izmantojiet slotu vai sausu drānu. Nekādā gadījumā neizsmidziniet ūdeni uz ierīces: ūdens var sabojāt komutācijas bloku un elektromotoru.

Kad jāasina vai jānomaina asmens?

Tiklīdz pļaušanas kvalitāte pasliktinās vai asmens ir notrulināts, bojāts vai nelīdzsvarots. Lieciet to asināt vai nomainīt pilnvarotā AL-KO servisā.

Pļāvējs neparasti vibrē. Ko darīt?

Nekavējoties pārtrauciet darbu. Pārbaudiet, vai asmens nav bojāts vai nelīdzsvarots. Vibrācijas var rasties arī no bloķēta šķēršļa. Pirms jebkādas pārbaudes atvienojiet kontaktdakšu.

Kādu elektrības pagarinātāju izmantot?

Izmantojiet āra pagarinātāju ar vismaz 1,5 mm² šķērsgriezumu. Piestipriniet to kabeļa stiprinājuma skavai, lai novērstu atvienošanu.

Vai drīkst pļaut nogāzē?

Jā, bet tikai paralēli nogāzei (no sāniem). Nepārsniedziet 20° slīpumu un nekad nepļaujiet tieši augšup vai lejup.

Kā uzglabāt pļāvēju pēc lietošanas?

Atvienojiet kontaktdakšu, salokiet rokturi, lai samazinātu izmērus, un uzglabājiet sausā vietā, bērniem un nepilnvarotām personām nepieejamā vietā.

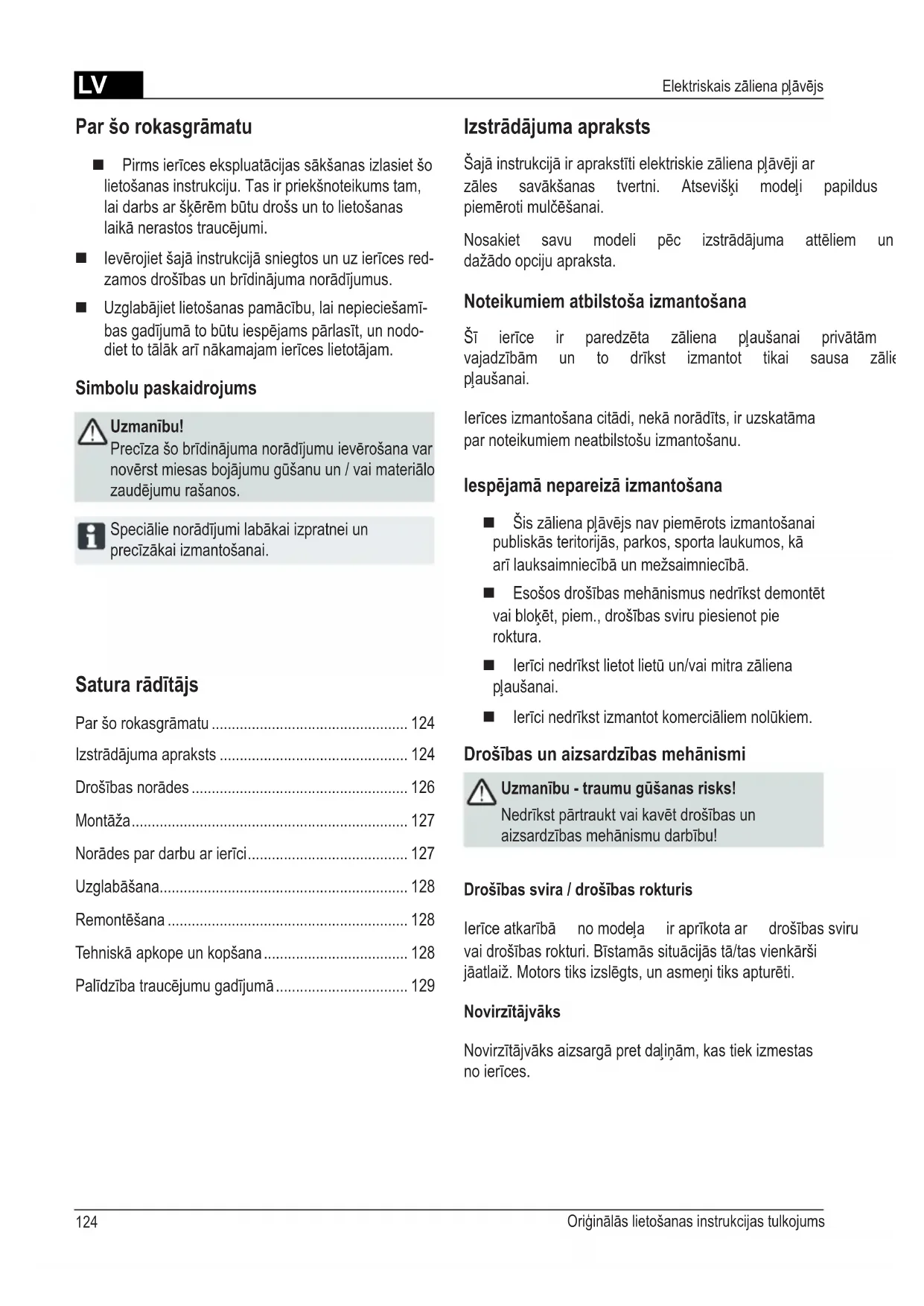

LIETOŠANAS INSTRUKCIJA Classic 3.25 E AL-KO

Pirms ierīces ekspluatācijas sākšanas izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums tam, lai darbs ar šķērēm būtu drošs un to lietošanas laikā nerastos traucējumi.
■ levērojiet šajā instrukcijā sniegtos un uz ierīces redzamos drošības un brīdinājuma norādījumus.
Uzglabājiet lietošanas pamācību, lai nepieciešamības gadījumā to būtu iespējams pārlasīt, un nododiet to tālāk arī nākamajam ierīces lietotājam.

Simbolu paskaidrojums

Uzmanību!

Precīza šo brīdinājuma norādījumu ievērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos.

Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai.

Satura rādītājs

Par šo rokasgrāmatu 124

Izstrādājuma apraksts 124

Drošības norādes 126

Montāža....127

Norādes par darbu ar ierīci.... 127

Uzglabāšana....128

Remontēšana 128

Tehniskā apkope un kopšana 128

Palīdzība traucējumu gadījumā 129

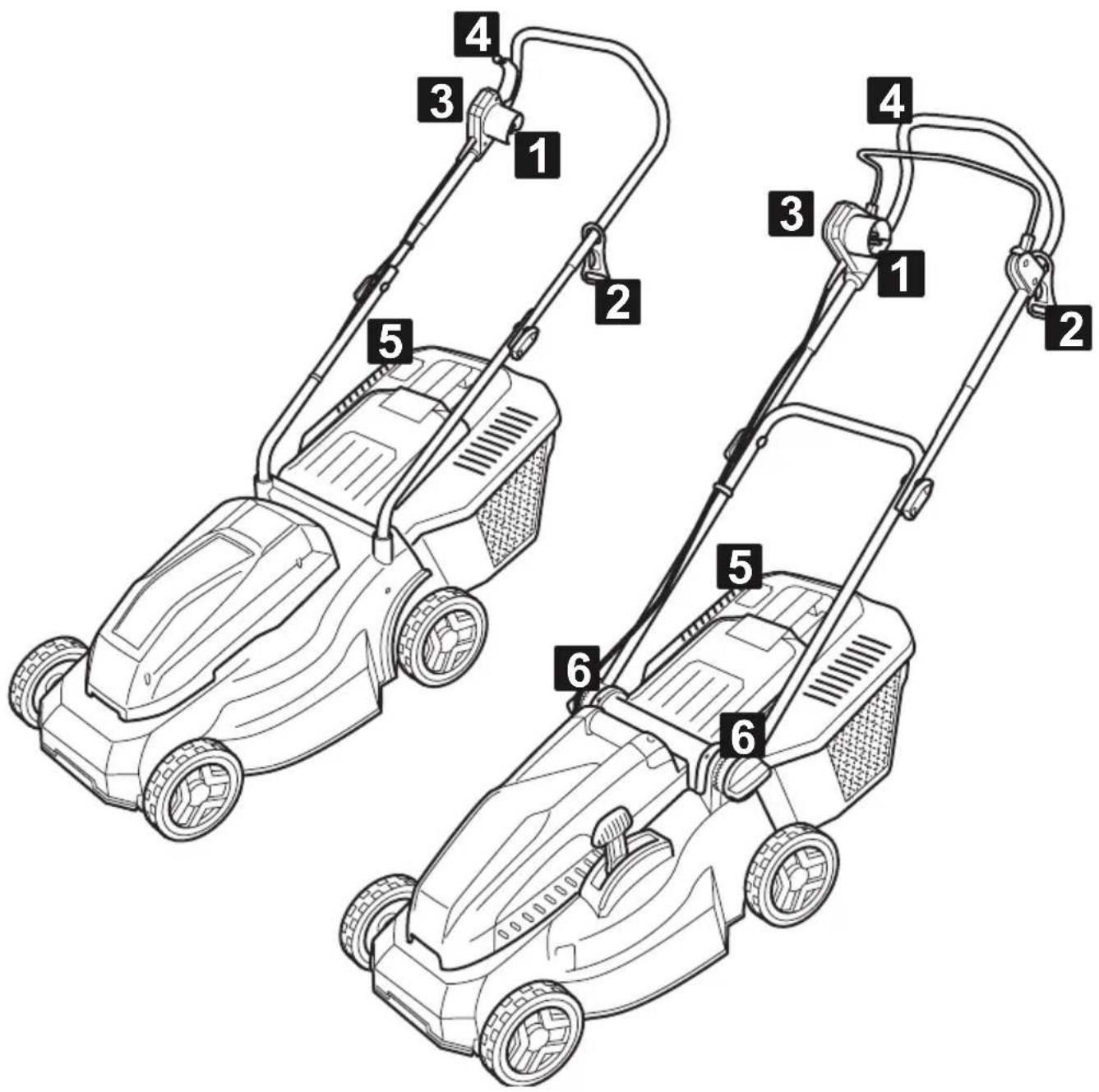

Izstrādājuma apraksts

Šajā instrukcijā ir aprakstīti elektriskie zāliena plāvēji ar zāles savākšanas tvertni. Atseviški modeli papildus piemēroti mulčēšanai.

Nosakiet savu modeli pēc izstrādājuma attēliem un dažādo opciju apraksta.

Noteikumiem atbilstoša izmantošana

Šī ierīce ir paredzēta zāliena plaušanai privātām vajadzībām un to drīkst izmantot tikai sausa zālie plaušanai.

lerīces izmantošana citādi, nekā norādīts, ir uzskatāma par noteikumiem neatbilstošu izmantošanu.

lespējamā nepareizā izmantošana

• Šis zāliena plāvējs nav piemērots izmantošanai publiskās teritorijās, parkos, sporta laukumos, kā arī lauksaimniecībā un mežsaimniecībā.
  ■ Esošos drošības mehānismus nedrīkst demonlēt vai blokēt, piem., drošības sviru piesienot pie roktura.
  ■ lerīci nedrīkst lietot lietū un/vai mitra zāliena plaušanai.
  ■ lerīci nedrīkst izmantot komerciāliem nolūkiem.

Drošības un aizsardzības mehānismi

Uzmanību - traumu gūšanas risks!

Nedrīkst pārtraukt vai kavēt drošības un aizsardzības mehānismu darbību!

Drošības svira / drošības rokturis

lerīce atkarībā no modela ir aprīkota ar drošības sviru vai drošības rokturi. Bīstamās situācijās tā/tas vienkārši jāatlaiž. Motors tiks izslēgts, un asmeni tiks apturēti.

Novirzītājvāks

Novirzītājvāks aizsargā pret daljinām, kas tiek izmestas no ierīces.

	Uzmanību! Lietojot jāievēro īpaša piesardzība.		Pirms tehniskās apkopes darbu veikšanas vai sabojāta elektrības vada gadījumā ierīce jāatvieno no elektrības tīkla.
	Pirms ekspluatācijas uzsākšanas izlasīt lietošanas instrukciju!		Riska elektriskās strāvas triecienu.
	Uzmanību - briesmas! Rokām un kājām vienmēr jāatrodas drošā attālumā no asmeņiem!		levērot drošu attālumu līdz ierīcei.
	Pieslēguma vadam vienmēr jāatrodas drošā attālumā no asmeņiem.		Nepiederošām personām jāatrodas drošā attālumā no ierīces lietošanas vietas!

Drošības norādes

lerīces lietotājs ir atbildīgs par negadījumiem, iesaistītas citas personas vai to īpašums.

Uzmanību!

lerīci un elektrības vada pagarinātāju drīkst lietot tikai tad, ja tie ir tehniski nevainojamā stāvoklī! Nedrīkst pārtraukt vai kavēt drošības un aizsardzības mehānismu darbību!

Uzmanību - traumu gūšanas risks!

Nedrīkst pārtraukt vai kavēt drošības un aizsardzības mehānismu darbību!

Elektriskā drošība

Uzmanību - risks, kuru izraisa elektriskā strāva!

Risks, kuru izraisa pieskaršanās spriegumu vadošām detaļām! Ja elektrības vada pagarinātājs ir sabojāts vai pārrauts, kontaktdakša nekavējoties jāatvieno no elektrības tīkla!

Mājas elektrības tīkla spriegumam jāatbilst tehniskajos datos norādītajiem elektrības tīkla sprieguma parametriem, nedrīkst izmantot citu barošanas spriegumu.
Izmantojiet tikai tādus elektrības vada pagarinātājus, kuri ir paredzēti lietošanai ārpus telpām - minimālais škērsgriezums: 1,5 mm².
■ Bojātus vai nolietotus elektrības vada pagarinātājus nedrīkst izmantot.
Pārbaudiet elektrības vada pagarinātāja stāvokli pirms katras ekspluatācijas uzsākšanas.
■ Vienmēr izmantojiet elektrības vada pagarinātājam paredzēto speciālo vilkmes spēka atslogotāju.
Elektrības vadam jāatrodas drošā attālumā no asmeņiem, un tas vienmēr jānovieto pēc iespējas tālāk no ierīces.
Zāliena plāvēju nekādā gadījumā nedrīkst virzīt pāri elektrības vada pagarinātājam.
■ lerīce jāsargā no mitruma.

Lietošanas drošības norādes

■ lerīci nedrīkst lietot bērni un personas, kuras nav iepazinušās ar šo lietošanas instrukciju.

■ levērojiet vietējos priekšrakstus, kuri nosaka ierīces lietotāja minimālo vecumu.

kuros lerici

kuros lerici nedrīkst lietot, atrodoties alkohola, narkotisko vielu vai medikamentu ietekmē.

■ Pirms katras lietošanas reizes pārbaudiet, vai ierīce nav bojāta; uzdodiet nomainīt bojātās detaļas.
Rūpīgi pārbaudiet visu plaujamo teritoriju, neatstājiet nekādus svešķermeņus.
■ Pirms darba ar ierīci jāuzvelk atbilstošs darba apgērbs:

Garas bikses
Stabili apavi ar neslīdošu zoli

Darba laikā vienmēr jāieņem droša un stabila pozīcija.
■ Nepiederošām personām jāatrodas drošā attālumā no ierīces lietošanas vietas.
■ Kermenim, ekstremitātēm un apgērbam jāatrodas drošā attālumā no asmeņiem.
Strādājiet tikai pietiekamā dienas gaismā vai mākslīgajā apgaismojumā.
■ Šādos gadījumos kontaktdakša jāatvieno no elektrības tīkla un jānogaida, līdz asmeņi apstājas:

ja rodas traucējumi un netipiska ierīces vibrācija
- pirms blokējuma novēršanas
- pirms nosprostojuma novēršanas
pēc kontakta ar svešķermeņiem

Pēc kontakta ar svešķermeņiem pārbaudiet, vai zāliena plāvējs nav bojāts. Pirms zāliena plāvēja iedarbināšanas un darba turpināšanas veiciet nepieciešamos remontdarbus.

■ levērojiet īpašu piesardzību, zāliena plāvēju apgriežot vai velkot savā virzienā.
■ Nevirziet ierīci pāri škēršjiem (piem., zariem, koka saknēm).
■ Nopļauto zāli izņemiet tikai tad, kad motors nedarbojas.
■ Izslēdziet motoru, ierīci pārvietojot pa teritoriju, kura nav jāplauj.
■ lerīci nekādā gadījumā nedrīkst celt vai nest, kad darbojas tās motors.
■ lerīci nedrīkst atstāt bez uzraudzības.

Montāža

levērojiet komplektā iekļauto montāžas instrukciju.

Uzmanību!

lerīci drīkst lietot tikai pēc tam, kad tā ir pilnībā samontēta!

Zāles savākšanas tvertnes piestiprināšana

Uzmanību - traumu gūšanas risks!

Zāles savākšanas tvertni drīkst noņemt piestiprināt tikai tad, kad motors ir asmens ir apstājies.

1. Paceliet novirzītājvāku un piestipriniet zāles savākšanas tvertni tās turētājos.

Zāles savākšanas tvertnes iztukšošana (11)

1. Paceliet novirzītājvāku.
2. Zāles savākšanas tvertni atvienojiet no tās turētājiem un nonemiet virzienā uz aizmuguri.
3. Iztukšojiet zāles savākšanas tvertni.
4. Paceliet novirzītājvāku un piestipriniet zāles savākšanas tvertni tās turētājos.

Elektrības tīkla pieslēguma izveidošana

1. lerīces pieslēguma vada tīkla kontaktdakša jāiesprauž kombinētajā slēdzī-rozetē 1.
2. lerīces pieslēguma vads jānofiksē ar elektrības vada vilkmes spēka atslogotāju 2. Elektrības tīkla vada cilpai jābūt tik garai, lai elektrības vada vilkmes spēka atslogotājs varētu pārvietoties no vienas malas līdz otrai.

Motora ieslēgšana

ledarbiniet zāliena plāvēju, tam atrodoties līdzenas virsmas, ne garā zālē. Uz šīs virsmas nedrīkst atrasties svešķermeņi, piem., akmeņi. Zāliena iedarbināšanas nolūkā nav jāpaceļ.

1. Nospiediet un turiet nospiestu kombinētā slēdža-rozetes iedarbināšanas pogu 3.
2. Drošības sviru/rokturi pievelciet pie roktura un turiet 4.
3. Atlaidiet iedarbināšanas pogu.

Motora izslēgšana

1. Atlaidiet drošības sviru/rokturi.
2. Nogaidiet, līdz asmens apstājas.

Norādes par darbu ar ierīci

levērojiet vietējos priekšrakstus par zāliena plāvēju lietošanu.

vai izslēgts ■ uRūpīgi pārbaudiet visu plaujamo teritoriju - neatstājiet nekādus sveškermenus.

Lietojiet ierīci tikai tad, ja plaujamajā teritorijā neatrodas nepiederošas personas.
■ Plaujiet tikai laikā, kad ir laba redzamība.
■ Virziet ierīci, tikai ejot soljiem.
■ Plaujiet tikai ar asu asmeni.
■ Nevirziet ierīci pāri škēršliem (piem., zariem, koka saknēm).

Nogāzēs vienmēr jāplauj perpendikulāri kritumam. Zāliena plāvēju nedrīkst virzīt uz augšu vai uz leju pa nogāzi un lietot nogāzēs, kuru slīpums pārsniedz 20°.
■ levērojiet īpašu piesardzību, nogāzēs mainot plaušanas virzienu.

leteikumi plaušanai

Sāciet plaušanu pēc iespējas tuvāk elektrības tīkla rozetei. 6
Elektrības vada pagarinātāju vienmēr izvietojiet uz jau nopļautā zālāja.

■ Plaušanas augstums ir nemainīgs: 3–5 cm, nedrīkst nopļaut vairāk nekā pusi no zāliena garuma.

Nepārslogojiet zāliena plāvēju! Ja, plaujot garu, smagu zāli, motora apgriezienu skaits ievērojami pazeminās, palieliniet plaušanas augstumu un plaujiet vairākas reizes.

plāvējs■ Plaujiet rīta stundās vai vēlu pēcpusdienā, lai tikko nopļautais zāliens neizkalstu.

■ Laikā, kad zāliens aug ātri, plaujiet divreiz nedēļā, bet sausā laikā - atbilstoši retāk.

Uzglabāšana

■ lerīce vienmēr jāuzglabā, kontaktdakšu atvienojot no elektrības tīkla.
■ Vietas ekonomijai roktura augšējo dalu var noliekt.
■ lerīci uzglabājiet sausā un bērniem un nepiederošām personām nepieejamā vietā.

Remontēšana

■ Remontdarbus drīkst veikt tikai AL-KO apkopes stacijas un autorizēti specializētie uzņēmumi.
Lai novērstu nelīdzsvarotību, asmenus un fiksācijas skrūves drīkst nomainīt, tikai mainot visu komplektu.

Tehniskā apkope un kopšana

Uzmanību - traumu gūšanas risks!

Pirms jebkādu tehniskās apkopes un kopšanas darbu veikšanas kontaktdakša jäatvieno no elektrības tikla! Pirms asmens tehniskās apkopes un kopšanas darbu veikšanas vienmēr uzvelciet darba cimdus! Asmeņi, kuriem nav veikta balansēšana, izraisa spēcīgu vibrāciju un bojā zāliena plāvēju.

■ Regulāri pārbaudiet, vai zāles savākšanas mehānisms nav nodilis un funkcionē nevainojami.
■ Ierīce pēc zāliena plaušanas rūpīgi jānotīra ar slotiņu vai lupatiņu. No ierīces apakšpuses nenotīrītie netīrumi var negatīvi ietekmēt ierīces darbību.
■ lerīci nedrīkst apsmidzināt arūdeni! Ūdens var sabojāt kombinēto slēdzi-rozeti, kā arī elektromotoru.
■ Regulāri pārbaudiet, vai asmeņi nav bojāti. Neasu vai bojātu asmeņu asināšanu/nomaiņu drīkst uzdot tikai AL-KO apkopes stacijai vai autorizētam specializētajam uzņēmumam. Asinātiem asmeņiem jābūt nobalansētiem
Asmeņu skrūves pievilkšanas griezes moments: 15 Nm +5

Uzmanību!

Asmeņus un motora vārpstu nedrīkst lāgot!

Pēc izolācijas detaļu tehniskās apkopes darbu veikšanas (piem., asmeņu nomaiņa) saskaņā ar Direktīvu VDE 701 jāveic izolācijas aizsardzības funkcijas pārbaude.

■ Speciālista veikta pārbaude ir nepieciešama šādos gadījumos:

pēc ierīces virzīšanas pāri šķērslim;
ja motors ir pēkšni apstājies;
ja asmens ir saliekts;
ja motora vārpsta ir saliekta.

Palīdzība traucējumu gadījumā

Traucējums lespējamais	cēlonis Risinājums
Motors nedarbojas. Netiek	nodrošināta strāvas padeve.	Pārbaudiet mājas drošinātāju / elektrības vada pagarinātāju.
	Ierīces elektrības vads ir bojāts.	Sazinieties ar AL-KO apkopes staciju / autorizētu specializēto uzņēmumu.
	Asmens ir noblokēts.	Iztīriet zāles izvades kanālu / korpusu, asmenim jābūt brīvi pagriežamam. ledarbiniet ierīci, tai atrodoties īsā zālē vai uz tikko nopļautas virsmas, koriģējiet plaušanas augstumu.
Motora jauda pazeminās.	Zāles izvades kanālā vai korpusā atrodas pārāk daudz zāles.	Iztīriet zāles izvades kanālu / korpusu. Koriģējiet plaušanas augstumu.
	Asmeņi nav asi. Sazinieties ar AL-KO apkopes staciju vai autorizētu specializēto uzņēmumu un uzdodiet asmeņu asināšanu/nomaiņu.
Zāles savākšanas tvertne nepiepildās pilnībā.	Zāles savākšanas tvertne ir nosprostojusies.	Iztīriet zāles savākšanas tvertnes restītes.
	Zāles izvades kanālā vai korpusā atrodas pārāk daudz zāles.	Iztīriet zāles izvades kanālu / korpusu. Koriģējiet plaušanas augstumu.
	Asmeņi nav asi. Sazinieties ar AL-KO apkopes staciju vai autorizētu specializēto uzņēmmumu un uzdodiet asmeņu asināšanu/nomaiņu.

Darbības traucējumu gadījumā, kas nav aprakstīti šajā tabulā vai kurus jūs pats nespējat novērst, lūdzam vērsties mūsu atbildīgajā klientu apkalpošanas centrā.
