Classic 3.25 E - Rasenmäher AL-KO - Kostenlose Bedienungsanleitung

Produkttyp	Elektrorasenmäher
Marke	AL-KO
Modell	Classic 3.25 E
Stromversorgung	Netzstrom 230 V / 50 Hz
Motorleistung	1300 W
Schnittbreite	32 cm
Fassungsvermögen des Grasfangkorbs	25 L
Höhenverstellung	Zentral, 3-5 cm
Arbeitsmodi	Mähen mit Fangbehälter, Mulchen möglich (je nach Version)
Sicherheitsvorrichtung	Sicherheitsbügel (Motor- + Messerstopp), Schutzklappe
Kabelhalter	Integriert, um das Trennen zu verhindern
Gewicht (ca.)	12 kg
Abmessungen (L×B×H) (ca.)	80 × 40 × 30 cm (Griff zusammengeklappt)
Länge des Gerätekabels	Nicht angegeben (geeignetes Verlängerungskabel verwenden)
Empfohlener Kabelquerschnitt	≥ 1,5 mm²
Messertyp	Flachstahl (schärfbar oder austauschbar)
Anzugsmoment der Messerschraube	15 Nm +5
Regelmäßige Wartung	Gehäuse und Korb reinigen, Messer prüfen, kein Wasser auf den Motor
Reparaturen	AL-KO Kundendienst oder autorisierte Werkstatt
Lagerung	An einem trockenen Ort, außerhalb der Reichweite von Kindern, Stecker ziehen

Häufig gestellte Fragen - Classic 3.25 E AL-KO

Wie starte ich den Rasenmäher?

Drücken Sie die Start-Taste am Schaltergehäuse, ziehen Sie dann den Sicherheitsbügel zum Holm und halten Sie ihn. Lassen Sie die Start-Taste los. Der Rasenmäher startet.

Wie stoppe ich den Rasenmäher?

Lassen Sie einfach den Sicherheitsbügel los. Motor und Messer stoppen automatisch. Warten Sie den vollständigen Stillstand des Messers ab, bevor Sie eingreifen.

Mein Grasfangbehälter füllt sich nicht richtig. Was tun?

Überprüfen Sie, ob der Rasen trocken ist, das Gitter des Korbs nicht verstopft ist und der Auswurfkanal sauber ist. Passen Sie die Schnitthöhe an und schärfen Sie das Messer bei Bedarf.

Kann man bei Regen mähen?

Nein, es ist strengstens verboten, den Rasenmäher auf nassem Rasen oder bei Regen zu verwenden. Dies birgt die Gefahr eines Stromschlags und schädigt die Maschine.

Wie reinige ich den Rasenmäher?

Verwenden Sie einen Besen oder ein trockenes Tuch. Sprühen Sie keinesfalls Wasser auf das Gerät: Wasser könnte das Schaltergehäuse und den Elektromotor beschädigen.

Wann sollte das Messer geschärft oder ersetzt werden?

Sobald die Schnittqualität nachlässt oder das Messer stumpf, beschädigt oder unausgewuchtet ist. Lassen Sie es von einem autorisierten AL-KO-Kundendienst schärfen oder ersetzen.

Der Rasenmäher vibriert ungewöhnlich. Was tun?

Stellen Sie die Arbeit sofort ein. Überprüfen Sie, ob das Messer beschädigt oder unausgewuchtet ist. Vibrationen können auch von einem blockierten Hindernis herrühren. Ziehen Sie vor jeder Inspektion den Stecker.

Welches Verlängerungskabel verwenden?

Verwenden Sie ein Außenverlängerungskabel mit einem Querschnitt von mindestens 1,5 mm². Befestigen Sie es am Kabelhalter, um ein Trennen zu verhindern.

Kann man an Hängen mähen?

Ja, aber nur parallel zum Hang (seitlich). Überschreiten Sie keine Neigung von 20° und mähen Sie niemals direkt bergauf oder bergab.

Wie verstaut man den Rasenmäher nach Gebrauch?

Ziehen Sie den Stecker, klappen Sie den Holm zusammen, um Platz zu sparen, und lagern Sie ihn an einem trockenen Ort, außerhalb der Reichweite von Kindern und unbefugten Personen.

BEDIENUNGSANLEITUNG Classic 3.25 E AL-KO

D: Betriebsanleitung......4

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
■ Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät.
■ Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

Inhaltsverzeichnis

Zu diesem Handbuch 4

Produktbeschreibung......4

Sicherheitshinweise....6

Montage....7

Arbeitshinweise 7

Lagerung 8

Reparatur....8

Wartung und Pflege 8

Hilfe bei Störungen....9

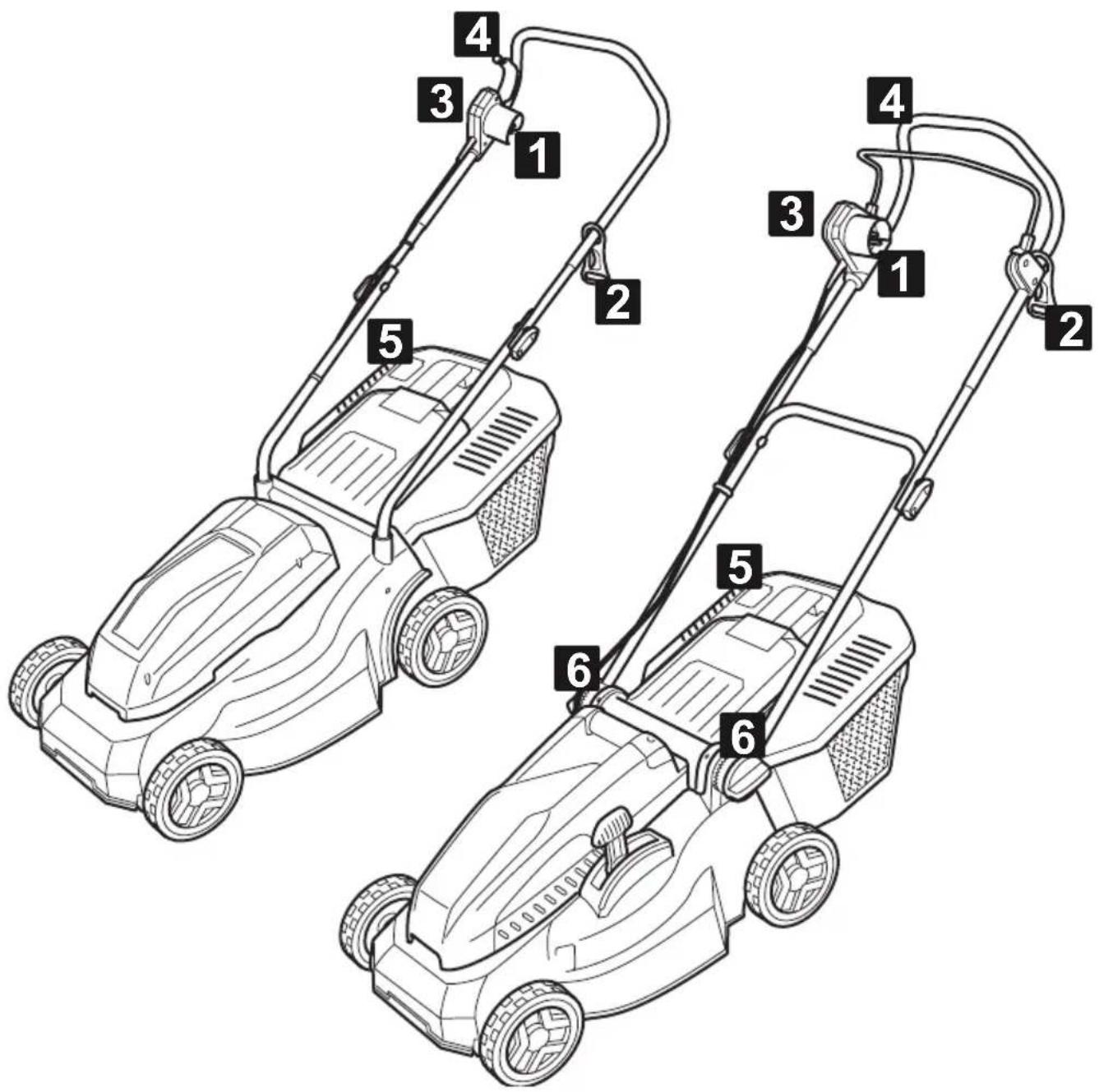

Produktbeschreibung

In dieser Dokumentation werden Elektro-Rasenmäher mit Grasfangkorb beschrieben.

Identifizieren Sie ihr Modell anhand der Produktbild und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im privaten Bereich bestimmt und darf nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

■ Dieser Rasenmäher ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet
■ Vorhandene Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden, z. B. durch Anbinden der Sicherheitsbügel am Holm
■ Gerät nicht bei Regen und/oder auf nassem Rasen benutzen
■ Gerät darf nicht im gewerblichen Einsatz betrieben werden

Sicherheits- und Schutzeinrichtungen

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Sicherheitsbügel / Sicherheitsgriff

Je nach Ausführung ist das Gerät mit einem Sicherheitsbügel oder einem Sicherheitsgriff ausgerüstet. Im Gefahrenmoment diesen einfach loslassen. Motor und Schneidmesser werden gestoppt.

Prallklappe

Die Prallklappe schützt vor herausschleudernden Teilen.

	Achtung! Besondere Vorsicht bei der Handhabung.		[2CZY]	Gerät immer vor Wartungsarbeiten oder bei beschädigtem Kabel vom Netz trennen.
	Vor Inbetriebnahme Gebrauchsanleitung lesen!			Gefahr vor Stromschlag.
	Achtung Gefahr! Hände und Füße vom Schneidwerk fernhalten!			Abstand zum Gefahrenbereich halten.
	Anschlussleitung von Schneidmessern fernhalten.			Dritte aus dem Gefahrenbereich fernhalten!

Sicherheitshinweise

Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich.

Achtung!

Gerät und Verlängerungskabel nur in technisch einwandfreiem Zustand benutzen!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Elektrische Sicherheit

Achtung - Gefahr durch Strom!

Gefahr durch Berühren spannungsführender Teile! Stecker sofort vom Netz trennen, wenn das Verlängerungskabel beschädigt oder durchtrennt wurde!

Wir empfehlen den Anschluss über einen FI-Schutzschalter mit einem Nennfehlerstrom von <30mA.

■ Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versorgungsspannung verwenden
Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 1,5mm²
■ Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden
■ Kontrollieren Sie vor jeder Inbetriebnahme den Zustand ihres Verlängerungskabels
■ Immer die spezielle Kabelzugentlastung für das Verlängerungskabel verwenden
Kabel aus dem Schnittbereich fernhalten und immer von der Maschine weg führen
■ Mit dem Rasenmäher niemals über das Verlängerungskabel fahren
■ Gerät vor Feuchtigkeit schützen

Sicherheitshinweise Bedienung

- Kinder und Personen, die diese Gebrauchsanleitung nicht kennen, dürfen das Gerät nicht benutzen

• Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten
  ■ Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen
  ■ Gerät vor jedem Gebrauch auf Beschädigungen prüfen, beschädigte Teile ersetzen lassen
  Das zu mähende Terrain vollständig und sorgfältig prüfen, alle Fremdkörper entfernen
  ■ Zweckmäßige Arbeitskleidung tragen:

Lange Hose
■ Festes und rutschsicheres Schuhwerk

■ Beim Arbeiten auf sicheren Stand achten
■ Dritte aus dem Gefahrenbereich fernhalten
Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten
■ Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten
■ Stecker immer vom Netz trennen und Stillstand des Gerätes abwarten:

nach dem Auftreten von Störungen und ungewöhnlichem Vibrieren des Geräts
■ vor dem Lösen von Blockierungen
■ vor dem Beseitigen von Verstopfungen
■ nach dem Kontakt mit Fremdkörpern

Suchen Sie nach Kontakt mit Fremdkörpern nach Beschädigungen am Rasenmäher. Führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.

■ Besondere Aufmerksamkeit beim Umkehren des Rasenmähers oder wenn Sie den Rasenmäher zu sich heranziehen
■ Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln)
■ Schnittgut nur bei stehendem Motor entfernen
■ Den Motor abschalten, wenn eine andere als die zu mähende Fläche überquert wird
■ Gerät niemals mit laufendem Motor heben oder tragen
■ Betriebsbereites Gerät nicht unbeaufsichtigt lassen

Montage

Beiliegende Montageanleitung beachten.

Achtung!

Das Gerät darf erst nach vollständiger Montage betrieben werden!

Grasfangkorb anbringen

Achtung - Verletzungsgefahr!

Grasfangkorb nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

1. Prallklappe anheben und Grasfangkorb in die Halter einhängen.

Grasfangkorb leeren

Wenn die Gras-Füllstandanzeige am Grasfangkorb auf dem Korb aufliegt, muss der Korb geleert werden 5

1. Prallklappe anheben.
2. Grasfangkorb aushängen und nach hinten abnehmen.
3. Grasfangkorb leeren.
4. Prallklappe anheben und Grasfangkorb wieder in die Halter einhängen.

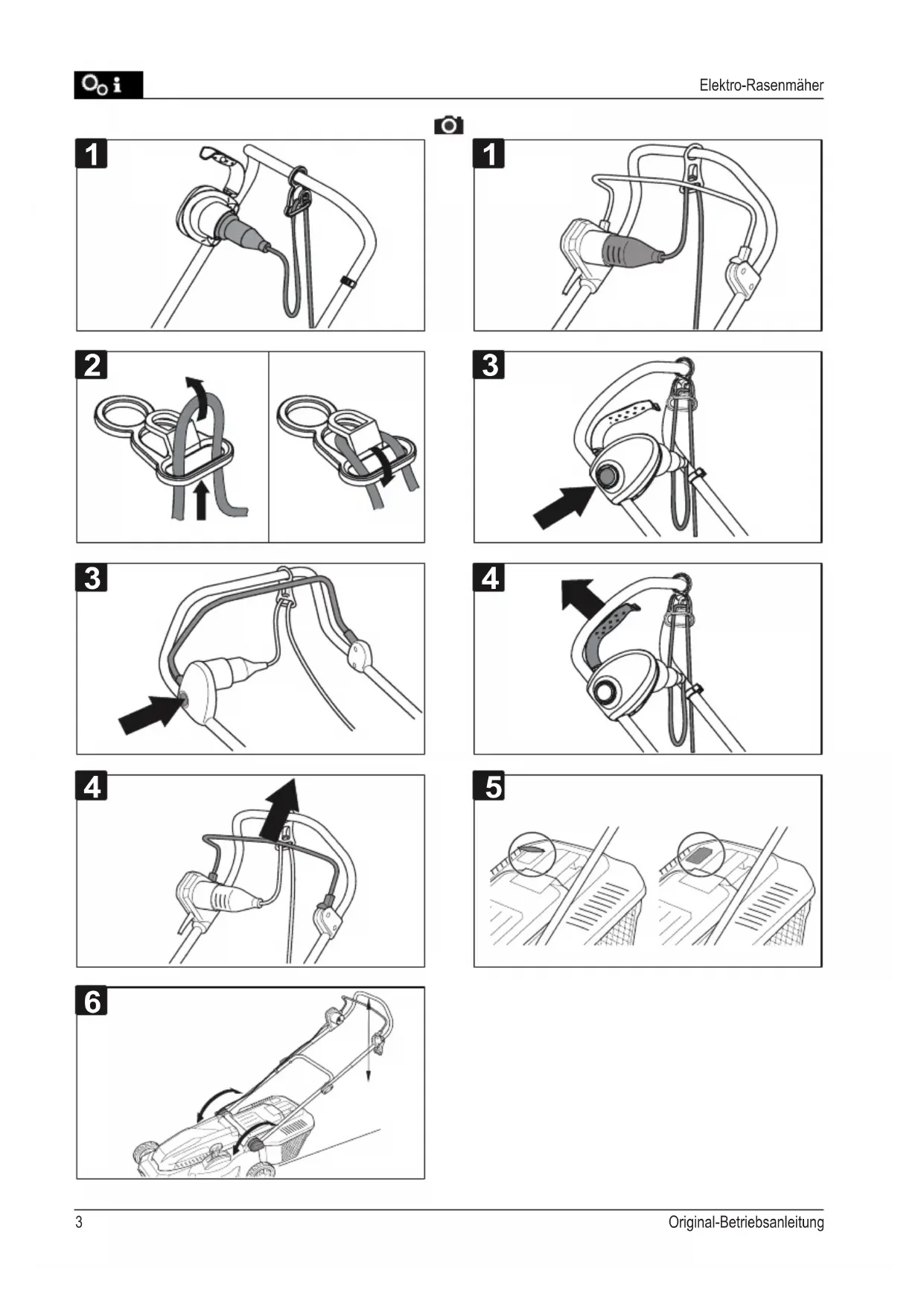

Netzanschluss herstellen

1. Netzstecker der Geräteanschlussleitung in die Schalter-Stecker-Kombination einstecken 1.

2. Geräteanschlussleitung mit Kabelzugentlastung sichern 2. Die Schlaufe des Netzkabels muss so lang sein, dass die Kabelzugentlastung von einer Seite zur anderen gleiten kann.

Motor einschalten

Den Rasenmäher nur auf ebenem Untergrund, nicht in hohem Gras starten. Der Untergrund muss frei von Fremdkörpern wie z. B. Steinen sein. Den Rasenmäher zum Starten nicht anheben.

1. Startknopf der Schalter-Stecker-Kombination gedrückt halten 3.
2. Sicherheitsbügel / -griff gegen den Holm ziehen und festhalten 4.
3. Startknopf loslassen.

Motor ausschalten

1. Sicherheitsbügel / -griff loslassen.
2. Stillstand des Schneidmessers abwarten.

Arbeitshinweise

Örtliche Bestimmungen zum Betreiben von Rasenmähern beachten.

Das zu mähende Terrain vollständig und sorgfältig prüfen - alle Fremdkörper entfernen
■ Nur mähen, wenn sich kein Dritter im Arbeitsbereich befindet
■ Nur bei guten Sichtverhältnissen mähen
■ Gerät nur im Schritttempo führen
■ Nur mit scharfem Schneidmesser mähen
■ Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln)
■ Bei Hanglagen stets quer zum Hang mähen. Rasenmäher nicht hangauf- oder hangabwärts und an Hängen mit mehr als 20 ° Neigung benutzen
■ Erhöhte Vorsicht an Hanglagen bei Änderung der Arbeitsrichtung

Tipps zum Mähen

■ Optimale Holmhöhe an den beiden Rastschrauben einstellen 6
■ Mit dem Mähen möglichst nahe an der Steckdose beginnen
■ Verlängerungskabel immer auf der bereits gemähten Rasenfläche führen
■ Schnitthöhe gleichbleibend 3–5 cm, nicht mehr als die Hälfte der Rasenhöhe abmähen
Rasenmäher nicht überlasten! Sinkt die Motordrehzahl durch langes, schweres Gras merklich, Schnitthöhe vergrößern und mehrfach mähen
In den Morgenstunden oder am späten Nachmittag mähen, um den frisch geschnittenen Rasen vor Austrocknen zu schützen
■ Während starker Wachstumsphasen zweimal in der Woche mähen, in regenarmen Zeiten entsprechend seltener

Lagerung

■ Gerät immer mit gezogenem Netzstecker lagern
■ Zum platzsparenden Aufbewahren den Oberholm abklappen
■ Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern

Reparatur

■ Reparaturarbeiten dürfen nur AL-KO Servicestellen und autorisierte Fachbetriebe durchführen
■ Um eine Unwucht zu vermeiden dürfen Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden

Wartung und Pflege

Achtung - Verletzungsgefahr!

Vor allen Wartungs- und Pflegearbeiten immer den Netzstecker ziehen! Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen! Nicht ausgewuchtete Schneidmesser führen zu starken Vibrationen und beschädigen den Mäher.

Grasfangeinrichtung regelmäßig auf Funktion und Verschleiß prüfen
Nach dem Rasenmähen das Gerät gründlich mit einem Handbesen oder Lappen reinigen. Nicht entfernte Verschmutzungen an der Geräteunterseite können die Funktion beeinträchtigen
Das Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann die Schalter-Stecker-Kombination sowie den Elektromotor zerstören
Schneidmesser regelmäßig auf Beschädigungen kontrollieren. Stumpfe oder beschädigte Schneidmesser nur bei einer AL-KO Servicestelle oder einem autorisierten Fachbetrieb schärfen / erneuern lassen. Nachgeschliffene Schneidmesser müssen ausgewuchtet sein Anzugsdrehmoment der Messerschraube 15 Nm +5

Achtung!

Messer und Motorwelle dürfen nicht ausgerichtet werden!

Nach Wartungsarbeiten an Isolationsteilen (z. B. Austausch Schneidmesser) muss nach Richtlinie VDE 701 eine Isolationsschutzprüfung durchgeführt werden.

■ Fachmännische Überprüfung ist erforderlich:

■ nach dem Auffahren auf ein Hindernis
■ bei sofortigem Stillstand des Motors
■ bei verbogenem Schneidmesser
■ bei verbogener Motorwelle

Hilfe bei Störungen

Störung Mögliche Ursache Lösung
Motor läuft nicht Keine Stromversorgung		Haussicherung / Verlängerungskabel prüfen.
		Gerätekabel defekt
		Schneidmesser blockiert
Motorleistung lässt nach Zuviel Gras im Auswurfkanal oder Gehäuse		Auswurfkanal / Gehäuse reinigen,Schnitthöhe korrigieren.
		Schneidmesser stumpf AL-KO Servicestelle oder autorisierten Fachbetrieb aufsuchen und Schneidmesser schärfen / erneuern lassen.
Grasfangbox füllt nicht ausreichend	Rasen feucht Rasen trocknen lassen.
	Grasfangbox verstopft Gitter der Grasfangbox säubern.
	Zuviel Gras im Auswurfkanal oder Gehäuse	Auswurfkanal / Gehäuse reinigen.Schnitthöhe korrigieren.
	Schneidmesser stumpf AL-KO Servicestelle oder autorisierten Fachbetrieb aufsuchen und Schneidmesser schärfen / erneuern lassen.

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.
