Classic 3.25 E - Ruohonleikkuri AL-KO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähkökäyttöinen ruohonleikkuri
Merkki	AL-KO
Malli	Classic 3.25 E
Virtalähde	Sähköverkko 230 V / 50 Hz
Moottorin teho	1300 W
Leikkuuleveys	32 cm
Keräyssäiliön tilavuus	25 L
Leikkuukorkeuden säätö	Keskitetty, 3-5 cm
Työskentelytavat	Leikkuu säiliöllä, silppuaminen mahdollista (versiosta riippuen)
Turvalaite	Turvakaari (moottorin ja terän pysäytys), suojaläppä
Kaapelin kiinnitysrengas	Integroitu estämään irtikytkeytyminen
Paino (arvio)	12 kg
Mitat (P×L×K) (arvio)	80 × 40 × 30 cm (taivutettu kahva)
Laitteen kaapelin pituus	Ei määritelty (käytä sopivaa jatkojohtoa)
Suositeltu jatkojohdon poikkipinta-ala	≥ 1,5 mm²
Terän tyyppi	Litteä teräs (teroitettava tai vaihdettava)
Terän ruuvin kiristysmomentti	15 Nm +5
Säännöllinen huolto	Kotelon ja säiliön puhdistus, terän tarkastus, älä käytä vettä moottorissa
Korjaukset	AL-KO:n huoltopalvelu tai valtuutettu korjaamo
Varastointi	Kuivassa paikassa, lasten ulottumattomissa, pistoke irrotettuna

Usein kysytyt kysymykset - Classic 3.25 E AL-KO

Miten käynnistän ruohonleikkurin?

Paina Start-painiketta kytkinlaitteessa, vedä sitten turvakaari kahvaa vasten ja pidä se alhaalla. Vapauta Start-painike. Ruohonleikkuri käynnistyy.

Miten pysäytän ruohonleikkurin?

Vapauta turvakaari. Moottori ja terä pysähtyvät automaattisesti. Odota terän täydellistä pysähtymistä ennen toimenpiteitä.

Keräyssäiliöni ei täyty kunnolla. Mitä teen?

Tarkista, että ruoho on kuivaa, säiliön ritilä ei ole tukossa ja poistokanava on puhdas. Säädä leikkuukorkeutta ja teroita terää tarvittaessa.

Voiko nurmikkoa leikata sateella?

Ei, ruohonleikkuria ei saa käyttää märällä nurmikolla tai sateessa. Se aiheuttaa sähköiskun vaaran ja vahingoittaa laitetta.

Miten puhdistan ruohonleikkurin?

Käytä harjaa tai kuivaa liinaa. Älä suihkuta vettä laitteeseen: vesi voi vahingoittaa kytkinlaitetta ja sähkömoottoria.

Milloin terä pitää teroittaa tai vaihtaa?

Heti kun leikkuulaatu heikkenee tai terä on tylsynyt, vaurioitunut tai epätasapainossa. Teroituta tai vaihdata terä valtuutetulla AL-KO-huollolla.

Ruohonleikkuri tärisee epänormaalisti. Mitä teen?

Lopeta työskentely välittömästi. Tarkista, ettei terä ole vaurioitunut tai epätasapainossa. Tärinää voi aiheuttaa myös tukossa oleva este. Irrota pistoke ennen tarkastusta.

Mitä jatkojohtoa tulisi käyttää?

Käytä ulkoilmaan soveltuvaa jatkojohtoa, jonka poikkipinta-ala on vähintään 1,5 mm². Kiinnitä se kaapelin kiinnitysrenkaaseen, jotta se ei irtoa.

Voiko ruohoa leikata rinteessä?

Kyllä, mutta ainoastaan rinteen suuntaisesti (sivuttain). Älä ylitä 20°:n kaltevuutta äläkä koskaan leikkaa noustessa tai laskeuduttaessa suoraan.

Miten ruohonleikkuri säilytetään käytön jälkeen?

Irrota pistoke, taivuta kahva tilan säästämiseksi ja säilytä kuivassa paikassa, lasten ja asiattomien henkilöiden ulottumattomissa.

KÄYTTÖOHJE Classic 3.25 E AL-KO

FIN: Käyttöohjeet....112

EST: Kasutusjuhend....118

LV: Lietošanas instrukcija .....124

LT: Instrukciju vadovas....130

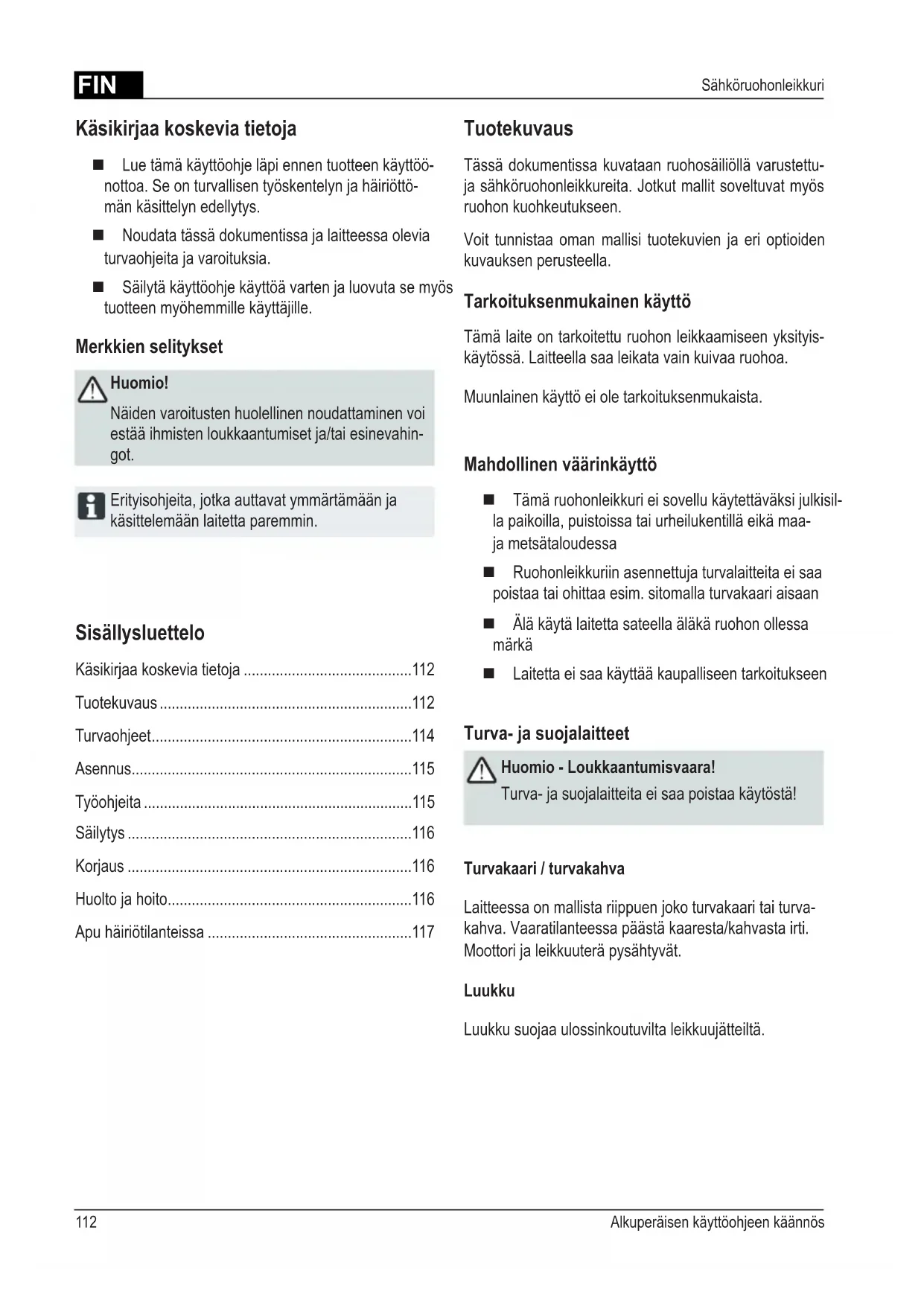

Käsikirjaa koskevia tietoja

■ Lue tämä käyttöohje läpi ennen tuotteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käsittelyn edellytys.
■ Noudata tässä dokumentissa ja laitteessa olevia turvaohjeita ja varoituksia.
Säilytä käyttöohje käyttöä varten ja luovuta se myös tuotteen myöhemmille käyttäjille.

Merkkien selitykset

Huomio!

Näiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.

Erityisohjeita, jotka auttavat ymmärtämään ja käsittelemään laitetta paremmin.

Sisällysluettelo

Käsikirjaa koskevia tietoja 112

Tuotekuvaus....112

Turvaohjeet....114

Asennus....115

Työohjeita 115

Säilytys 116

Korjaus ....116

Huolto ja hoito....116

Apu häiriötilanteissa ....117

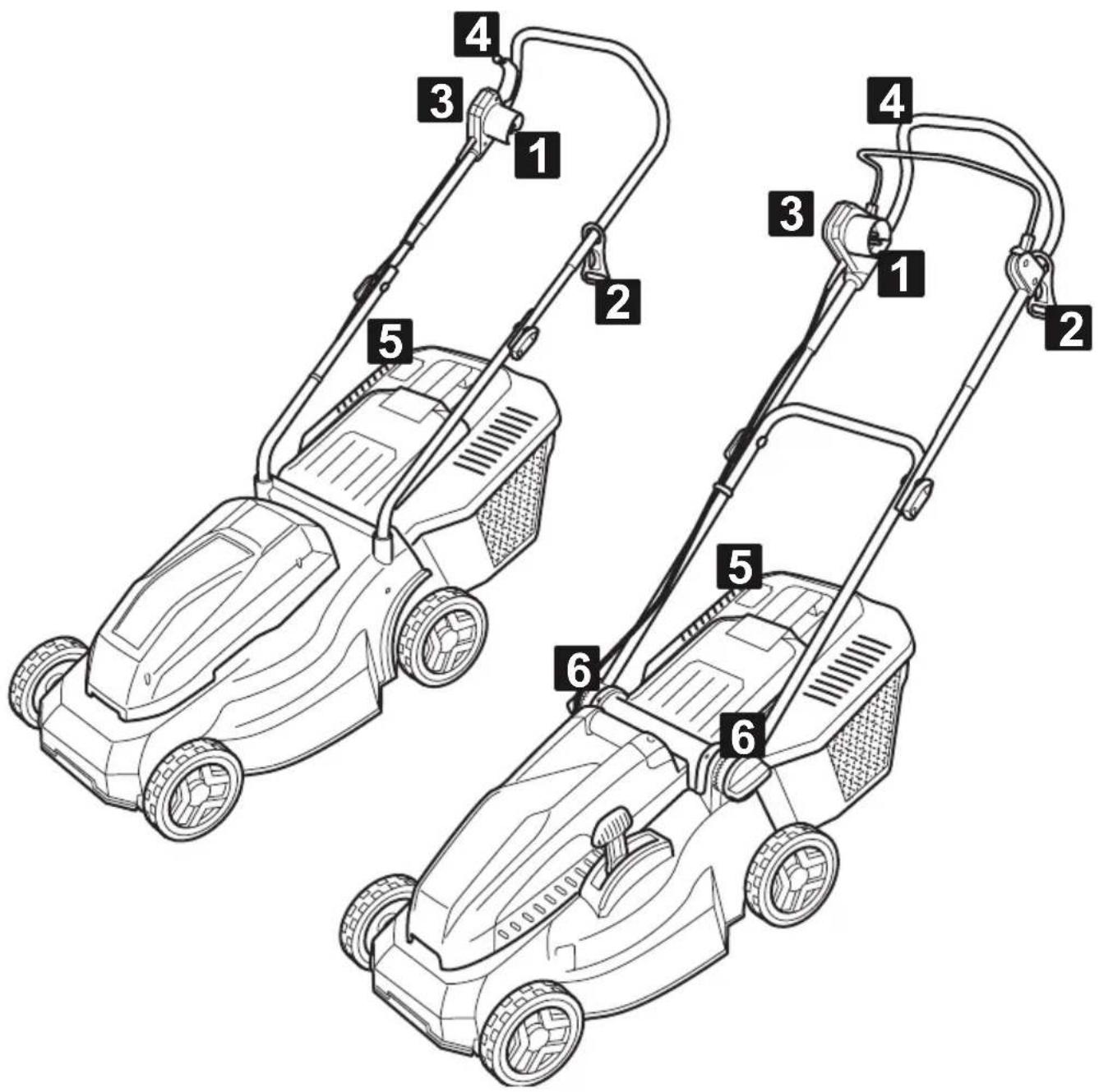

Tuotekuvaus

Tässä dokumentissa kuvataan ruohosäiliöllä varustettuja sähköruohonleikkureita. Jotkut mallit soveltuvat myös ruohon kuohkeutukseen.

Voit tunnistaa oman mallisi tuotekuvien ja eri optioiden kuvauksen perusteella.

Tarkoituksenmukainen käyttö

Tämä laite on tarkoitettu ruohon leikkaamiseen yksityiskäytössä. Laitteella saa leikata vain kuivaa ruohoa.

Muunlainen käyttö ei ole tarkoituksenmukaista.

Mahdollinen väärinkäyttö

Tämä ruohonleikkuri ei sovellu käytettäväksi julkisilla paikoilla, puistoissa tai urheilukentillä eikä maa- ja metsätaloudessa
■ Ruohonleikkuriin asennettuja turvalaitteita ei saa poistaa tai ohittaa esim. sitomalla turvakaari aisaan
- Älä käytä laitetta sateella äläkä ruohon ollessa märkä
■ Laitetta ei saa käyttää kaupalliseen tarkoitukseen

Turva- ja suojalaitteet

Huomio - Loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Turvakaari / turvakahva

Laitteessa on mallista riippuen joko turvakaari tai turvakahva. Vaaratilanteessa päästä kaaresta/kahvasta irti. Moottori ja leikkuuterä pysähtyvät.

Luukku

Luukku suojaa ulossinkoutuvilta leikkuujätteiltä.

	Huomio! Käsittele erityisen varovasti. Irrota laite ve		aina ennen huoltotöitä tai jos kaapeli on vaurioitunut.
	Lue käyttöohje ennen käyttöönottoa!		Sähköiskun vaaraa.
	Huomio - Vaara! Pidä kädet ja jalat kaukana leikkuulaitteesta!		Pidä etäisyyttä vaara-alueeseen.
	Pidä liitosjohto kaukana leikkuuteristä.		Pidä ulkopuoliset poissa vaara-alueelta!

Turvaohjeet

Koneen käyttäjä vastaa henkilöille ja heidän omaisuudelleen aiheuttamistaan vahingoista.

Huomio!

Käytä laitetta ja pidennyskaapelia vain teknisesti moitteettomassa kunnossa!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Huomio - Loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Sähköturvallisuus

Huomio - Sähkövirta aiheuttaa vaaran!

Koskeminen sähköä johtaviin osiin aiheuttaa vaaran! Irrota pistoke heti verkosta, jos pidennyskaapeli on vaurioitunut tai mennyt poikki!

Talon verkkojännitteen on oltava sama kuin Teknisissä tiedoissa ilmoitettu verkkojännite. Älä käytä mitään muuta verkkojännitettä
Käytä vain sellaisia pidennyskaapeleita, jotka so-veltuvat ulkokäyttöön – poikkileikkaus vähintään 1,5 mm²
■ Vaurioituneita tai murtuneita pidennyskaapeleita ei saa käyttää
Tarkasta pidennyskaapelisi kunto ennen jokaista käyttöönottoa
Käytä aina pidennyskaapelin kanssa sille tarkoitettua vedonpoistajaa
- Pidä kaapeli kaukana leikkuualueelta ja ohjaa sitä aina poispäin koneesta
- Älä koskaan aja ruohonleikkurilla pidennyskaapelin yli
■ Suojaa laitetta kosteudelta

Käyttöturvaohjeet

Lapset ja henkilöt, jotka eivät tunne tätä käyttöoh-jetta, eivät saa käyttää laitetta
Noudata käyttäjän vähimmäisikää koskevia paikallisia määräyksiä
- Älä käytä laitetta alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena

Tarkasta laite aina ennen käyttöä vaurioiden varalta ja vaihdata vaurioituneet osat

■ Tarkasta leikattava alue kokonaan ja huolellisesti, ja poista kaikki roskat

Käytä tarkoituksenmukaisia työvaatteita:

Pitkät housut
■ Tukevat, pitävät kengät

■ Huomioi tukeva työasento

■ Pidä ulkopuoliset poissa vaara-alueelta

- Pidä vartalo, kädet, jalat ja vaatteet kaukana leikkuulaitteesta

Työskentele vain riittävässä päivänvalossa tai keinovalaistuksessa

- Irrota pistoke aina verkosta ja odota, että laite pysähtyy,

jos olet havainnut laitteessa häiriöitä tai epäta-vallista tärinää
■ ennen kuin vapautat jumiutuneen osan
■ ennen kuin avaat tukokset
- jos laite on joutunut kosketuksiin roskien kanssa

Jos ruohonleikkuri on joutunut kosketuksiin roskien kanssa, tarkasta mahdolliset vauriot. Tee tarvittavat korjaukset, ennen kuin jatkat ruohon-leikkurin käyttöä.

■ Ole erityisen tarkkaavainen ruohonleikkuria kääntäessäsi tai vetäessäsi sitä itseesi päin
- Älä leikkaa ruohoa esteiden päältä (esim. oksat, puunjuuret)
■ Poista leikkuujäte vain silloin kun moottori on pysähdyksissä
■ Sammuta moottori, jos ylität jonkin muun kuin leikattavan alueen
- Älä koskaan nosta tai kanna laitetta moottorin ollessa käynnissä
- Älä jätä käyttövalmista laitetta ilman valvontaa

Asennus

Noudata mukana toimitettua asennusohjetta.

Huomio!

Laitetta saa käyttää vasta sitten, kun asennus on suoritettu loppuun!

Ruohosäiliön asettaminen paikalleen

Huomio - Loukkaantumisvaara!

Poista tai aseta ruohosäiliö paikalleen vain silloin, kun moottori on kytketty pois päältä ja leikkuuterä on pysähdyksissä.

1. Nosta luukkua ja ripusta ruohosäiliö pidikkeisiin.

Ruohosäiliön tyhjennys 5

1. Nosta luukkua.
2. Vedä ruohosäiliö esiin ja poista se taaksepäin.
3. Tyhjennä ruohosäiliö.
4. Nosta luukkua ja aseta ruohosäiliö takaisin pidikkeisiin.

Luo verkkoliitäntä

1. Työnnä laitteen liitosjohdon pistoke kytkin-pistoke-yhdistelmään 1.
2. Kiinnitä laitteen liitosjohto kaapelin vedonpoistajaan 2. Verkkokaapelin lenkin täytyy olla niin pitkä, että kaapelin vedonpoistaja voi liukua puolelta toiselle.

Kytke moottori päälle

Käynnistä ruohonleikkuri vain tasaisella alustalla, älä korkeassa ruohikossa. Alustassa ei saa olla roskia, kuten esim. kiviä. Älä nosta ruohonleikkuria käynnistystä varten.

1. Pidä kytkin-pistoke-yhdistelmän käynnistyspainiketta painettuna 3.
2. Vedä turvakaarta/-kahvaa aisaa vasten ja pidä paikallaan 4.
3. Päästä käynnistyspainike.
   4.

Moottorin kytkeminen pois päältä

1. Päästä turvakaari/-kahva.
2. Odota, että leikkuuterä on pysähtynyt.

Työohjeita

Noudata ruohonleikkurin käyttöä koskevia paikallisia määräyksiä.

Tarkasta leikattava alue kokonaan ja huolellisesti – poista kaikki roskat
■ Leikkaa ruohoa vain silloin, kun työalueella ei ole ulkopuolisia
■ Leikka ruohoa vain silloin, kun näkyvyys on hyvä
■ Ohjaa laitetta vain kävelyvauhtia
■ Leikka ruohoa vain terävällä leikkuuterällä
- Älä leikkaa ruohoa esteiden päältä (esim. oksat, puunjuuret)
■ Viettävällä alustalla leikatessasi leikkaa ruohoa poi- kittaissuuntaan alustaan nähden.
Älä ohjaa ruohonleikkuria viettävää alustaa ylös-tai alaspäin äläkä käytä sitä alustalla, joka viettää enemmän kuin 20°
■ Noudata erityistä varovaisuutta, kun vaihdat suuntaa viettävällä alustalla

Ohjeita ruohon leikkaamiseen

■ Aloita ruohon leikkaaminen mahdollisimman läheltä pistorasiaa 6
■ Ohjaa pidennyskaapelia aina jo leikatulle ruohikolle
- Pidä leikkuukorkeus 3–5 cm:ssä ja leikkaa korkeintaan puolet ruohon korkeudesta
- Älä ylikuormita ruohonleikkuria! Jos moottorin kierrosluku laskee huomattavasti pitkässä, raskaassa ruohikossa, säädä suurempi leikkuukorkeus ja leikkaa ruoho useaan kertaan
■ Leikkaa ruoho aamulla tai myöhään iltapäivällä, jotta juuri leikattu ruoho ei kuivu
■ Leikkaa ruoho voimakkaan kasvuvaiheen aikana kaksi kertaa viikossa ja vähäsateisina aikoina vastaavasti harvemmin

Säilytys

■ Säilytä laitetta aina pistoke irrotettuna
■ Laske yläaisa alas, jotta säästät säilytystilaa
Säilytä laitetta kuivassa, poissa lasten ja asiattomi- en ulottuvilta

Korjaus

Vain AL-KO:n huoltopalvelut ja valtuutetut alan yritykset saavat tehdä korjaustöitä
Epätasapainon välttämiseksi saa leikkuupäitä ja kiinnityspultteja vaihtaa vain sarjoittain

Huolto ja hoito

Huomio - Loukkaantumisvaara!

Irrota pistoke aina ennen jokaista huolto- ja hoitotyötä! Käytä aina leikkuuterän huolto- ja hoitotöissä työkäsineitä! Epätasapainossa olevat leikkuuterät aiheuttavat voimakasta tärinää ja vaurioittavat ruohonleik-kuria.

Tarkasta ruohosäiliölaite säännöllisesti toimintahäiriöiden ja kulumien varalta
Puhdista ruohonleikkuri ruohonleikkuun jälkeen perusteellisesti käsiharjalla tai puhdistusliinalla. Laitteen alapuolella oleva poistamaton lika saattaa vahingoittaa laitteen toimintaa
- Älä puhdista laitetta vesisuihkulla! Sisään menevä vesi voi rikkoa kytkin-pistoke-yhdistelmän ja sähkömoottorin
Tarkasta leikkuuterät säännöllisesti vaurioiden varalta. Teroituta / vaihdata tylsät tai vaurioituneet leikkuuterät vain AL-KO:n huoltopalvelussa tai valtuutetussa alan yrityksessä. Teroitetut leikkuuterät täytyy tasapainottaa Teränruuvin kiristysvääntömomentti 15 Nm +5

Huomio!

Terää ja moottorin akselia ei saa suoristaa!

Eristysosiin tehtyjen huoltotöiden jälkeen (esim. leikkuuterän vaihto) täytyy tehdä direktiivin VDE 701 mukainen eristyssuojakoe.

■ Ammattilaisen suorittama tarkastus vaaditaan:

jos on ajettu esteen päälle
jos moottori pysähtyy äkkiä
jos leikkuuterä on taipunut
- jos moottorin akseli on taipunut

Apu häiriötilanteissa

Störung Mahdolliset syyt Ratkaisu
Moottori ei käy Ei virtalähdettä		Tarkasta talosulake / pidennyskaapeli.
		Laitteen kaapeli viallinen
		Leikkuuterä jumissa
Moottorin teho pienenee Liikaa ruohoa poistoka-navassa tai kotelossa		Puhdista poistokanava / kotelo, leikkuuterän täytyy voida kääntyä vapaasti. Käynnistä ruohonleikkuri matalassa ruohikossa tai jo leikatulla alueella ja korjaa leikkuukorkeus.
		Tylsä leikkuuterä Ota yhteyttä AL-KO:n huoltopalveluun tai valtuutettuun alan yritykseen ja teroituta/vaihdata leikkuuterä.
Ruohosäiliö ei täyty riittävästi	Ruoho on kosteaa Anna ruohon kuivua.
	Ruohosäiliö tukossa Puhdista ruohosäiliön verkko.
	Liikaa ruohoa poistoka-navassa tai kotelossa	Puhdista poistokanava / kotelo.Korjaa leikkuukorkeus.
	Tylsä leikkuuterä Ota yhteyttä AL-KO:n huoltopalveluun tai valtuutettuun alan yritykseen ja teroituta/vaihdata leikkuuterä.

Jos ilmenneitä häiriöitä ei löydy tästä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan asia-kaspalveluumme.
