Tipo de produto	Cortador de grama elétrico
Marca	AL-KO
Modelo	Classic 3.25 E
Alimentação	Elétrica rede 230 V / 50 Hz
Potência do motor	1300 W
Largura de corte	32 cm
Capacidade do saco coletor	25 L
Ajuste de altura de corte	Central, 3-5 cm
Modos de trabalho	Corte com saco, cobertura morta possível (segundo versão)
Dispositivo de segurança	Estribo de segurança (parada do motor + lâmina), válvula de proteção
Prendedor de cabo	Integrado para evitar desconexão
Peso (aproximado)	12 kg
Dimensões (C×L×A) (aproximado)	80 × 40 × 30 cm (manípulo rebatido)
Comprimento do cabo do aparelho	Não especificado (usar extensão adequada)
Seção de extensão recomendada	≥ 1,5 mm²
Tipo de lâmina	Aço plano (afiável ou substituível)
Torque de aperto do parafuso da lâmina	15 Nm +5
Manutenção regular	Limpeza do chassi e saco, verificar lâmina, não usar água no motor
Reparações	Serviço pós-venda AL-KO ou oficina autorizada
Armazenamento	Em local seco, fora do alcance de crianças, tomada desconectada

Perguntas frequentes - Classic 3.25 E AL-KO

Como ligar o cortador de grama?

Pressione o botão Start no módulo de comutação, em seguida, puxe o estribo de segurança contra o manípulo e mantenha-o pressionado. Solte o botão Start. O cortador liga.

Como desligar o cortador de grama?

Solte simplesmente o estribo de segurança. O motor e a lâmina param automaticamente. Aguarde a imobilização completa da lâmina antes de qualquer intervenção.

Meu saco coletor não enche corretamente. O que fazer?

Verifique se a grama está seca, se a grade do saco não está obstruída e se o canal de evacuação está limpo. Ajuste a altura de corte e afie a lâmina se necessário.

Pode-se cortar com chuva?

Não, é formalmente proibido usar o cortador sobre grama molhada ou na chuva. Isso apresenta risco de choque elétrico e danifica a máquina.

Como limpar o cortador de grama?

Use uma vassoura ou pano seco. Não pulverize água sobre o aparelho: a água pode danificar o módulo de comutação e o motor elétrico.

Quando é necessário afiar ou substituir a lâmina?

Assim que a qualidade do corte degradar ou a lâmina estiver cega, danificada ou desequilibrada. Mande afiar ou substituir por um serviço autorizado AL-KO.

O cortador vibra anormalamente. O que fazer?

Pare imediatamente o trabalho. Verifique se a lâmina não está danificada ou desequilibrada. Vibrações também podem vir de um obstáculo bloqueado. Desconecte a tomada antes de qualquer inspeção.

Qual extensão elétrica usar?

Use uma extensão externa com seção de pelo menos 1,5 mm². Fixe-a no prendedor de cabo para evitar que se desconecte.

Pode-se cortar em declives?

Sim, mas apenas paralelamente ao declive (de lado). Não ultrapasse uma inclinação de 20° e nunca corte subindo ou descendo diretamente.

Como guardar o cortador após o uso?

Desconecte a tomada, rebata o manípulo para reduzir o tamanho e armazene em local seco, fora do alcance de crianças e de pessoas não autorizadas.

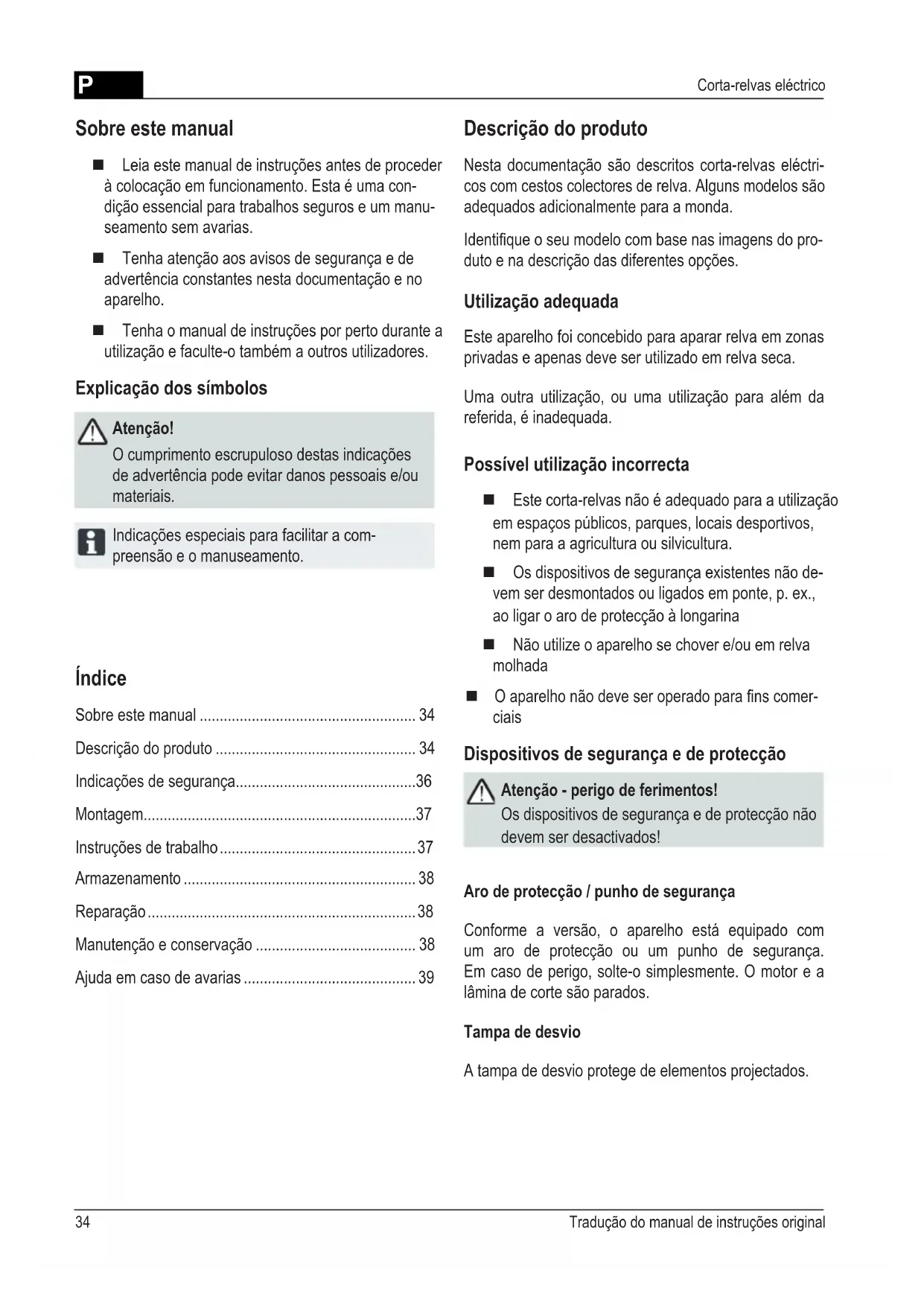

MANUAL DE UTILIZADOR Classic 3.25 E AL-KO

P: Instruções para o uso....34

Leia este manual de instruções antes de proceder à colocação em funcionamento. Esta é uma condição essencial para trabalhos seguros e um manuseamento sem avarias.
■ Tenha atenção aos avisos de segurança e de advertência constantes nesta documentação e no aparelho.
■ Tenha o manual de instruções por perto durante a utilização e faculte-o também a outros utilizadores.

Explicação dos símbolos

Atenção!

O cumprimento escrupuloso destas indicações de advertência pode evitar danos pessoais e/ou materiais.

Indicações especiais para facilitar a compreensão e o manuseamento.

Índice

Sobre este manual 34

Descrição do produto .... 34

Indicações de segurança....36

Montagem....37

Instruções de trabalho....37

Armazenamento 38

Reparação 38

Manutenção e conservação .... 38

Ajuda em caso de avarias 39

Descrição do produto

Nesta documentação são descritos corta-relvas eléctricos com cestos colectores de relva. Alguns modelos são adequados adicionalmente para a monda.

Identifique o seu modelo com base nas imagens do produto e na descrição das diferentes opções.

Utilização adequada

Este aparelho foi concebido para aparar relva em zonas privadas e apenas deve ser utilizado em relva seca.

Uma outra utilização, ou uma utilização para além da referida, é inadequada.

Possível utilização incorrecta

Este corta-relvas não é adequado para a utilização em espaços públicos, parques, locais desportivos, nem para a agricultura ou silvicultura.
Os dispositivos de segurança existentes não devem ser desmontados ou ligados em ponte, p. ex., ao ligar o aro de protecção à longarina
- Não utilize o aparelho se chover e/ou em relva molhada
■ O aparelho não deve ser operado para fins comerciais

Dispositivos de segurança e de protecção

Atenção - perigo de ferimentos!

Os dispositivos de segurança e de protecção não devem ser desactivados!

Aro de protecção / punho de segurança

Conforme a versão, o aparelho está equipado com um aro de protecção ou um punho de segurança. Em caso de perigo, solte-o simplesmente. O motor e a lâmina de corte são parados.

Tampa de desvio

Símbolos no aparelho

	Atenção! Cuidado especial no manuseamento.		Antes dos trabalhos de manutenção ou no caso do cabo estar danificado, desligar o aparelho da corrente.
	Antes da colocação em funcionamento, ler o manual de instruções!		Risco de choque elétrico.
	Atenção, perigo! Manter as mãos e os pés afas-tados do dispositivo de corte!		Manter distância em relação à zona de perigo.
	Manter o cabo de ligação afastado das lâminas de corte.		Manter terceiros afastados da zona de perigo!

Indicações de segurança

O operador da máquina ou o utilizador é responsável pelos acidentes com outras pessoas e sua propriedade.

Atenção!

Utilizar o aparelho e o cabo de extensão apenas em estado tecnicamente perfeito!

Os dispositivos de segurança e de protecção não devem ser desactivados!

Atenção - perigo de ferimentos!

Os dispositivos de segurança e de protecção não devem ser desactivados!

Segurança eléctrica

Atenção - perigo devido à corrente eléctrica!

Perigo devido ao toque de peças sob tensão eléctrica!

Retirar a ficha imediatamente da rede, se o cabo de extensão tiver sido danificado ou cortado!

A tensão de rede doméstica deve estar conforme as indicações sobre a tensão de rede nos Dados Técnicos, não utilizar qualquer outra tensão de alimentação
- Utilizar apenas cabos de extensão que estejam previstos para a utilização ao ar livre - secção transversal mínima de 1,5 mm ^2
Os cabos de extensão danificados ou quebradiços não devem ser utilizados
■ Antes de qualquer colocação em funcionamento, verificar o estado do cabo de extensão
- Utilizar sempre o aliviador da tensão do cabo especial para o cabo de extensão
■ Manter o cabo afastado da área de corte e desviá-lo sempre da máquina
■ Nunca passar com o corta-relvas sobre o cabo de extensão
■ Proteger o aparelho da humidade

Indicações de segurança para a operação

As crianças e as pessoas que não conhecem este manual de instruções não devem utilizar o aparelho

■ Cumprir as especificações locais sobre a idade mínima do operador

Não operar o aparelho sob a influência de álcool, drogas ou medicamentos
■ Antes de qualquer utilização, verificar o aparelho quanto a danos e mandar substituir as peças danificadas
■ Verificar completa e cuidadosamente o terreno a aparar e remover todos os corpos estranhos
■ Usar roupa de trabalho adequada:

Calças compridas
Calçado resistente e antiderrapante

■ Ao trabalhar, ter em atenção uma posição segura

■ Manter terceiros afastados da zona de perigo

■ Manter corpos, membros e roupa afastados do dispositivo de corte

■ Trabalhar apenas com luz do dia suficiente ou iluminação artificial

■ Retirar sempre a ficha da rede e aguardar a paragem do aparelho:

• após o aparecimento de avarias e vibração anormal do aparelho
  ■ antes de se soltar os bloqueios
  ■ antes da eliminação de obstruções
  ■ após o contacto com corpos estranhos

Após o contacto com corpos estranhos procure danos no corta-relvas. Execute as reparações necessárias antes de ligar de novo e trabalhar com o corta-relvas.

■ Atenção especial ao inverter o corta-relvas ou quando puxar o corta-relvas para si
- Não aparar sobre obstáculos (p. ex., ramos, raízes de árvores)
■ Remover o material de corte apenas com o motor parado
■ Desligar o motor se for atravessada outra superfície que não a superfície a aparar
■ Nunca levantar ou transportar o aparelho com o motor em funcionamento
- Não deixar o aparelho pronto a funcionar sem vigilância

Montagem

Cumprir as instruções de montagem em anexo.

Atenção!

O aparelho apenas deve ser operado após a montagem estar completa!

Colocar o cesto colector de relva

Atenção - perigo de ferimentos!

Remover e colocar o cesto colector de relva apenas com o motor desligado e a lâmina de corte parada.

1. Levantar a tampa de desvio e engatar o cesto colector de relva no suporte.

Esvaziar o cesto colector de relva 5

1. Levantar a tampa de desvio.
2. Desengatar o cesto colector de relva e retirá-lo para trás.
3. Evzaviar o cesto colector de relva.
4. Levantar a tampa de desvio e engatar de novo o cesto colector de relva no suporte.

Estabelecer a ligação à rede

1. Introduzir a ficha de rede do cabo do aparelho na combinação interruptor-ficha 1.
2. Proteger o cabo do aparelho com o aliviador de tensão do cabo 2.
   O laço do cabo de rede deve ser comprido de modo que o aliviador de tensão do cabo possa deslizar de um lado para o outro.

Ligar o motor

Ligar o corta-relvas apenas numa base plana, não em relva alta. A base deve estar livre de corpos estranhos, como p. ex., pedras. Não levantar o corta-relvas.

1. Manter o botão de ligar da combinação interruptor-ficha premido 3.
2. Puxar o aro de protecção/punho de segurança contra a longarina e segurá-lo 4.
3. Soltar o botão de ligar.

Desligar o motor

1. Soltar o aro de protecção/punho de segurança.
2. Aguardar a paragem da lâmina de corte.

Instruções de trabalho

Observar as especificações locais sobre a operação de corta-relvas.

• Verificar completa e cuidadosamente o terreno a aparar e remover todos os corpos estranhos
• Aparar apenas se não se encontrarem terceiros na área de trabalho
  ■ Aparar apenas com boas condições de visibilidade
  ■ Conduzir o aparelho apenas ao ritmo de passo
  ■ Aparar apenas com lâmina de corte afiada
• Não aparar sobre obstáculos (p. ex., ramos, raízes de árvores)
  ■ Em caso de declives, aparar sempre transversalmente ao declive.
  Não utilizar a máquina de aparar relva para cima ou para baixo em declives, nem em declives com mais de 20° de inclinação
  ■ Cuidado elevado em declives ao mudar o sentido de trabalho

Conselhos sobre o corte

■ Começar com o corte o mais próximo possível da tomada 6
■ Conduzir o cabo de extensão sempre na superfície de relva já aparada
Altura do corte constante 3–5 cm, não aparar mais de metade da altura da relva

Não sobrecarregar a máquina de aparar relva! Se a velocidade do motor diminuir visivelmente devido à relva comprida ou dura, aumentar a altura do corte e aparar várias vezes

Aparar pela manhã ou ao final da tarde para proteger a relva recentemente cortada da dessecação
■ Durante as grandes fases de crescimento, aparar duas vezes por semana, nos períodos de pouca chuva respectivamente mais raramente

Armazenamento

Armazenar o aparelho sempre com a ficha de rede retirada
Para poupar espaço no armazenamento, rebater a longarina superior
Armazenar o aparelho em local seco e inaccessível a crianças e pessoas não autorizadas

Reparação

Os trabalhos de reparação devem apenas ser executados em pontos de a tendência técnica AL-KO e empresas especializadas autorizadas
Para evitar um desequilíbrio, as ferramentas de corte e os pinos de fixação devem apenas ser substituídos por conjuntos completos

Manutenção e conservação

Atenção - perigo de ferimentos!

Antes de quaisquer trabalhos de manutenção e de conservação, retirar sempre a ficha de rede! Nos trabalhos de manutenção e de conservação na lâmina de corte, usar sempre luvas de trabalho! As lâminas de corte não calibradas provocam vibrações fortes e danificam o corta-relvas.

■ Verificar o dispositivo colector de relva regularmente quando ao funcionamento e desgaste
■ Após o corte da relva, limpar o aparelho a fundo com uma vassourinha ou pano de limpeza. A sujidade não eliminada na parte inferior do aparelho pode prejudicar o funcionamento.
Não lavar o aparelho com água! A água que entra pode destruir a combinação interruptor-ficha, bem como o motor eléctrico
Verificar a lâmina de corte regularmente quanto a danos. Afiar/mandar substituir as lâminas de corte gastas ou danificadas apenas num ponto de a tendência técnica AL-KO ou numa empresa especializada autorizada. As lâminas de corte reafiadas devem estar calibradas Binário de aperto do parafuso da lâmina 15 Nm +5

Atenção!

A lâmina e eixo do motor não devem ser alinhados!

Após os trabalhos de manutenção nas peças de isolamento (p. ex. substituição da lâmina de corte) deve ser executado um teste de protecção de isolamento de acordo com a Directiva VDE 701.

■ A inspecção competente é necessária:
■ após a subida de um obstáculo
em caso de paragem imediata do motor
no caso de a lâmina de corte estar deformada
no caso do eixo do motor estar deformado

Ajuda em caso de avarias

Avaria Causa possível Solução
O motor não funciona Falta	de alimentação eléctrica	Verificar o fusível principal / cabo de extensão.
	Cabo do aparelho danificado	Procurar o ponto de a tendência técnica AL-KO / empresa especializada autorizada.
	Lâmina de corte bloqueada	Limpar o canal de expulsão / caixa, a lâmina de corte deve poder girar livremente. Ligar em relva baixa ou em superfície já aparada, corrigir a altura do corte.
A potência do motor diminui	Demasiada relva no canal de expulsão ou na caixa	Limpar o canal de expulsão / a caixa.Corrigir a altura do corte.
	Lâmina de corte gasta Procurar o ponto de a tendência técnica AL-KO ou a empresa especializada autorizada e mandar afiar/substituir a lâmina de corte.
A caixa colectora de relva não enche o suficiente	Caixa colectora de relva obstruída	Limpar a grelha da caixa colectora de relva.
	Demasiada relva no canal de expulsão ou na caixa	Limpar o canal de expulsão / a caixa.Corrigir a altura do corte.
	Lâmina de corte gasta Procurar o ponto de a tendência técnica AL-KO ou a empresa especializada autorizada e mandar afiar/substituir a lâmina de corte.

Em caso de avarias não indicadas nesta tabela ou que não consiga resolver, contacte o nosso serviço de apoio a clientes pertinente.
