| Terméktípus | Vezeték nélküli ágvágó rúddal |
| Márka | AL-KO |
| Modell | 18 V CSA 1820 |
| Tápellátás | 18 V lítium-ion akkumulátor (B125 Li típus, 113896 cikkszám) |
| Nyél hossza | Teleszkópos, fokozatosan állítható |
| Fej dőlésszöge | Forgatható fej rögzítéssel |
| Olajtartály kapacitása | Látószint, minden használat előtt töltés szükséges |
| Olaj típusa | Biológiailag lebomló vágólánc-olaj |
| Lánc sebessége | Nincs meghatározva |
| Biztonsági berendezések | Kioldó gomb, sínvédő burkolat, Be/Ki kapcsoló, töltésjelző |
| Súly | Nincs meghatározva |
| Méretek (H x Sz x M) | Nincs meghatározva |
| Fő funkciók | Fák és fás növények metszése a talajról, szakaszos vágás, akasztókarom, automatikus kenés |
| Karbantartás és tisztítás | Tisztítsa meg a hűtőréseket, ellenőrizze a kenést, feszítse meg a láncot, cserélje ki a láncot és a sínt ha elhasználódtak |
| Alkatrészek és javíthatóság | Csak eredeti alkatrészeket használjon; javítások az AL-KO hivatalos szervizében |
| Általános információk | Csak háztartási használatra; használat előtt olvassa el a használati utasítást; akkumulátor és töltő külön kapható |
Gyakran ismételt kérdések - 18 V CSA 1820 AL-KO
Felhasználói kérdések a következőről 18 V CSA 1820 AL-KO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét 18 V CSA 1820 - AL-KO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 18 V CSA 1820 márka AL-KO.

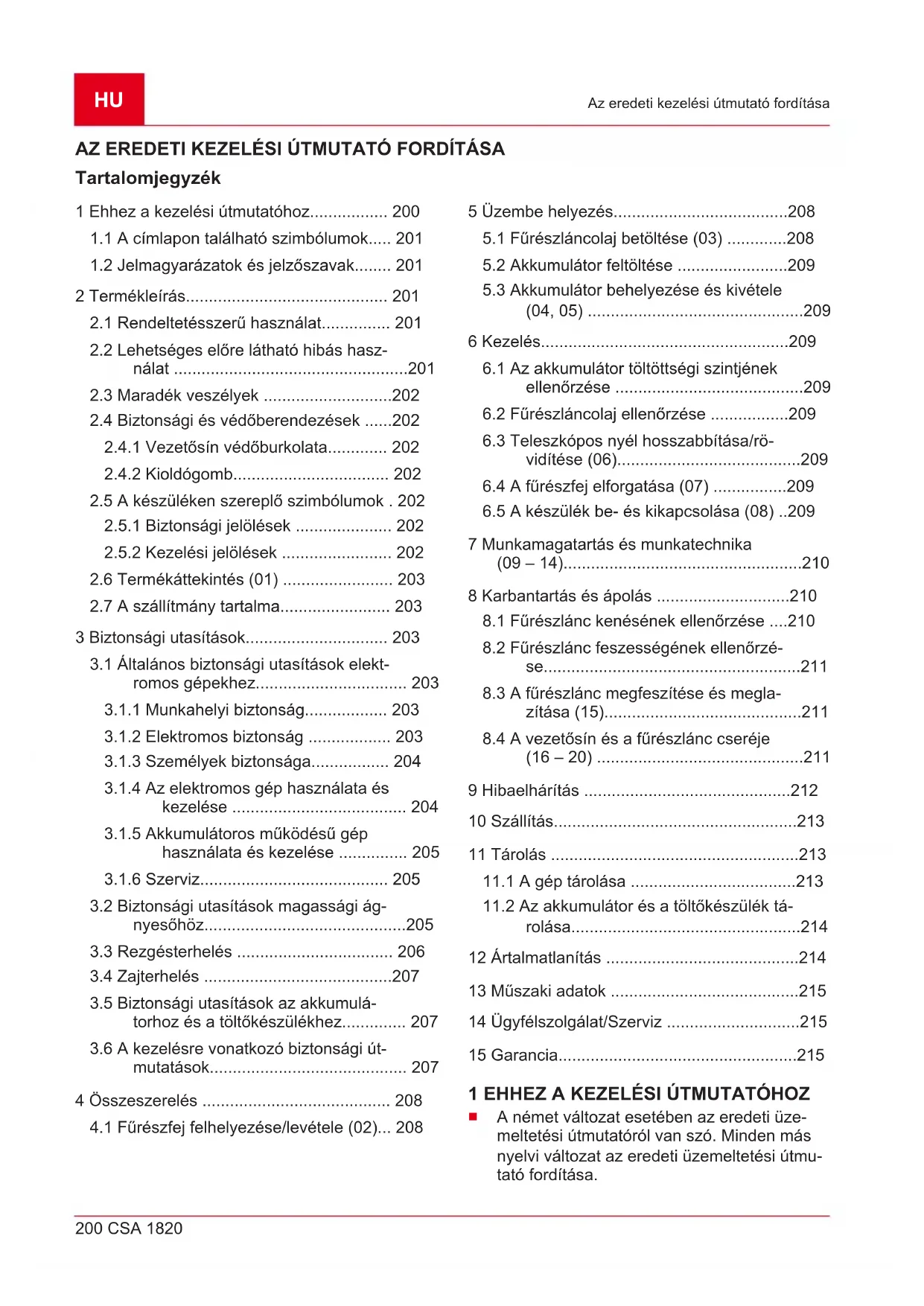

HASZNÁLATI ÚTMUTATÓ 18 V CSA 1820 AL-KO
1 Ehhez a kezelési útmutatóhoz.... 200
1.1 A címlapon található szimbólumok..... 201
1.2 Jelmagyarázatok és jelzőszavak...... 201
2 Termékleírás.... 201
2.1 Rendeltetésszerű használat.... 201
2.2 Lehetséges előre látható hibás használat 201
2.3 Maradék veszélyek ......202
2.4 Biztonsági és védőberendezések .....202
2.4.1 Vezetősín védőburkolata...... 202
2.4.2 Kioldógomb.... 202
2.5 A készüléken szereplő szimbólumok . 202
2.5.1 Biztonsági jelölések 202
2.5.2 Kezelési jelölések 202
2.6 Termékáttekintés (01) 203
2.7 A szállítmány tartalma.... 203
3 Biztonsági utasítások.... 203
3.1 Általános biztonsági utasítások elektromos gépekhez.... 203
3.1.1 Munkahelyi biztonság.... 203
3.1.2 Elektromos biztonság 203
3.1.3 Személyek biztonsága.... 204
3.1.4 Az elektromos gép használata és kezelése 204
3.1.5 Akkumulátoros működésű gép
használata és kezelése .... 205
3.1.6 Szerviz.... 205
3.2 Biztonsági utasítások magassági ág-
nyesőhöz....205
3.3 Rezgésterhelés 206
3.4 Zajterhelés ....207
3.5 Biztonsági utasítások az akkumulá-
torhoz és a töltőkészülékhez...... 207
3.6 A kezelésre vonatkozó biztonsági útmutatások.... 207
4 Összeszerelés 208
4.1 Fűrészfej felhelyezése/levétele (02)... 208
5 Üzembe helyezés....208
5.1 Fúrészlancolaj betöltése (03) ......208
5.2 Akkumulátor feltöltése .....209
5.3 Akkumulátor behelyezése és kivétele (04, 05)....209
6 Kezelés....209
6.1 Az akkumulátor töltöttségi szintjének
ellenőrzése ......209
6.2 Fürészláncolaj ellenőrzése .....209
6.3 Teleszkópos nyél hosszabbítása/rö-
vidítése (06)....209
6.4 A fűrészfej elforgatása (07) .....209
6.5 A készülék be- és kikapcsolása (08) ..209
7 Munkamagatartás és munkatechnika
(09 – 14)......210
8 Karbantartás és ápolás .....210
8.1 Fürész lánc kenésének ellenőrzése ....210
8.2 Fűrész lánc feszességének ellenőrzése....211
8.3 A fűrészlánc megfeszítése és meglazítása (15)....211
8.4 A vezetősín és a fűrészlánc cseréje (16 – 20) ......211
9 Hibaelhárítás .....212
10 Szállítás....213
11 Tárolás ....213
11.1 A gép tárolása ....213
11.2 Az akkumulátor és a töltőkészülék tárolása....214
12 Ártalmatlanítás .....214
13 Műszaki adatok ....215
14 Ügyfélszolgálat/Szerviz ......215
15 Garancia....215
1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ
A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása.
Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége.
■ Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket.
- Olvassa el és tartsa be a jelen kezelési útmutató biztonsági tudnivalóit és figyelmeztetéseit.
1.1 A címlapon található szimbólumok
Szimbó- lum
Jelentés
Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.
Üzemeltetési útmutató
A Li-ion akkumulátorokat kezelje óvatosan! Különösen a jelen útmutató szállításra, tárolásra és ártalmatlanításra vonatkozó utasításait tartsa be!
1.2 Jelmagyarázatok és jelzőszavak
⚠ VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez.
⚠️ FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményezhet.
⚠ VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet.
FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet.
i TUDNIVALÓ Az érthetőséget és a használatot segítő, különleges tudnivalók.
2 TERMÉKLEÍRÁS
A magassági ágnyeső lehetővé teszi a fák és más fás szárú növények kényelmesen és a talajon biztonságosan állva történő gallyazását. A létrán vagy fán végzett fáradságos és veszélyes munka már a múlté.
A készüléket csak a műszaki adatokban meghatározott lítium-ion akkumulátorokkal és töltőkkel szabad használni. Az akkumulátorokkal és töltőkkel kapcsolatos további információkért lásd a külön utasításokat:
- Üzemeltetési útmutató 443130: Akkumulátorok
Üzemeltetési útmutató 443131: Töltőkészülékek
FIGYELEM! A készülék és az akkumulátor károsodásának veszélye. Ha a készüléket nem megfelelő akkumulátorral üzemeltetik, akkor a készülék és az akkumulátor is károsodhat.
A készüléket csak az előírás szerinti akkumulátorral használja.
2.1 Rendeltetésszerű használat
A magassági ágnyeső stabilan álló fák és más fás szárú növények talajról történő gallyazására szolgál. A használónak közben szilárdan a talajon kell állnia.
Csak biológiailag lebomló fűrészláncolajat szabad használni.
Az itt megfogalmazott rendeltetésszerű használattól eltérő alkalmazása vagy az ezen túlmutató használata nem előírás szerinti használatnak minősül.
Ez a gép magáncélú használatra készült. Bármely más felhasználás, valamint az illetéktelen módosítások vagy átépítések nem megfelelő használatnak minősülnek, és a garancia kizárását, valamint a megfelelőség elvesztését és a felhasználónak vagy harmadik feleknek okozott károkért való felelősség elutasítását eredményezik a gyártó részéről.
2.2 Lehetséges előre látható hibás használat
A magassági ágnyesőt nem szabad fák kivágáshoz használni.
■ Ne vágjon le olyan ágakat, amelyek közvetlenül vagy hegyes szöget bezárva a felhasználó vagy más személyek felett található.
Az elektromos vezetékek ne károsodjanak.
A készüléket ne használja létrán állva.
■ Ne használjon fáradt olajat vagy ásványi olajat.
A készüléket robbanásveszélyes környezetben ne használja.
2.3 Maradék veszélyek
Még a készülék rendeltetésszerű használata esetén is mindig marad valamennyi ésszerű kockázat, amely nem zárható ki. A készülék fajtájából és szerkezetéből adódóan alkalmazástól függően a következő potenciális veszélyeztetések fordulhatnak elő:
Érintkezés szétrepülő faforgácsokkal és olajköddel
■ Faforgács-részecskék és olajköd belélegzése
■ Sérülések a szétrepülő faforgácsok miatt
Vágási sérülések a fűrészláncnál
2.4 Biztonsági és védőberendezések
⚠️ FIGYELMEZTETÉS! Súlyos sérülések veszélye a biztonsági és védőberendezések megváltoztatása miatt. A megváltoztatott biztonsági és védőberendezések miatt a magassági ágnyeső használata közben súlyos sérülések következhetnek be.
A biztonsági és védőberendezéseket ne ha-tástalanítsa!
Csak akkor dolgozzon a magassági ágnyesővel, ha minden biztonsági és védőberendezés megfelelően működik.
2.4.1 Vezetősín védőburkolata
Szállítás előtt a védőburkolatot a vezetősínre és a fűrészláncra fel kell helyezni a személyi sérülések és anyagi károk elkerülésének érdekében.
2.4.2 Kioldógomb
A kioldógomb szabaddá teszi a be/ki kapcsolót. Ezzel megakadályozható a készülék véletlen be-kapcsolása egyedül a be/ki kapcsoló megnyomásával.
2.5 A készüléken szereplő szimbólumok
2.5.1 Biztonsági jelölések
| Szimbó-lum | Jelentés |
| A kezelésnél legyen különösen óva-tos! | |
| A készüléket ne tegye ki eső hatá-sának! |
| Szimbó-lum | Jelentés |
| Viseljen védősisakot és szemvédőt! | |
| Viseljen védőkesztyűt! | |
| Viseljen erős cipőt! | |
| Üzembe helyezés előtt olvassa el az üzemeltetési útmutatót! | |
| Tartson 10 m távolságot áram alatt lévő vezetékektől! | |
| Beállítási, tisztítási vagy karbantar-tási munkák előtt távolítsa el az ak-kumulátort. |
2.5.2 Kezelési jelölések
| Szimbó-lum | Jelentés |
 | A fürész lánc futásiránya |
 | Teleszkópos nyél meghúzása/meg-lazítása |
2.6 Termékáttekintés (01)
Sz. Alkatrész
| 1 Alapkészülék: | |
| 2 | ■ Alsó fogantyú |
| 3 | ■ Felső fogantyú |
| 4 | ■ Rögzítőhüvely |
| 5 | ■ Akkumulátor* |
| 6 | ■ Töltöttségiszint-kijelző |
| 7 | ■ Kioldógomb |
| 8 | ■ Be/ki kapcsoló |
| 9 | ■ Teleszkópos nyél |
| 10 Fűrészfej, forgatható: | |
| 11 | ■ Dugós csatlakozás |
| 12 | ■ Nyomógomb a forgatható/bepattint-ható csuklónál (kétoldalt) |
| 13 | ■ Az olajtartály figyelőablaka |
| 14 | ■ Olajtartály beöntőnyílása |
| 15 | ■ Vezetősín fűrészlanccal |
| 16 | ■ Védőburkolat imbuszkulccsal |
| 17 | ■ Fatámasztó bordázat |
| 18 | ■ Lánckerékburkolat |
| 19 Üzemeltetési útmutató | |
| 20 Töltőkészülék* | |
* Nem a kiszerelés része, azonban a következő cikkszámok alatt megrendelhető: lásd a műszaki adatokat.
2.7 A szállítmány tartalma
i TUDNIVALÓ Az akkumulátor és a töltőkészülék nem része a szállítmánynak, ezeket külön kell megvásárolni.
A szállítmány az alább felsorolt tételeket tartalmazza. Ellenőrizze, hogy minden tétel megvan-e.
Sz. Alkatrész
| 1 Alapkészülék |
| 2 Fűrészfej |
| 3 Vállheveder |
Sz. Alkatrész
4 „Akkumulátoros magassági ágnyeső” üzemeltetési útmutató
3 BIZTONSÁGI UTASÍTÁSOK
3.1 Általános biztonsági utasítások elektromos gépekhez
⚠️ FIGYELMEZTETÉS! Olvassa el az ehhez géphez tartozó összes biztonsági utasítást, útmutatót, illusztrációt és műszaki adatot. A következő útmutatások és utasítások betartásánál elkövetett mulasztások elektromos áramütést, tüzet, illetve súlyos sérüléseket okozhatnak.
- Örizzen meg a jövőre minden biztonsági útmutatást és utasítást.
A biztonsági utasításokban alkalmazott „gép” fogalom hálózati üzemeltetésű (hálózati vezetékkel rendelkező) gépekre vagy akkumulátoros (hálózati vezeték nélküli) elektromos gépekre vonatkozik.
3.1.1 Munkahelyi biztonság
A munkaterületét tartsa tisztán és jól megvilágítva. A rendetlenség vagy a megvilágítatlan munkaterületek balesetekhez vezethetnek.
■ Ne dolgozzon a géppel robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatók. A gépek szikrákat keltenek, amelyek meggyújthat-ják a port vagy a gözöket.
A gép használata közben gyerekeket és más személyeket tartson távol. Mással való foglalkozás esetén elveszítheti a gép fölötti ellenőrzést.
3.1.2 Elektromos biztonság
A gép hálózati dugójának illeszkednie kell a csatlakozóaljzatba. A hálózati dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléses gépekhez ne használjon adapterdugót. A változtatás nélküli dugaszok és hozzáillő csatlakozóaljzatok csökkentik az áramütés kockázatát.
Kerülje a testi érintkezést földelt felületekkel, mint például csövekkel, fütötestekkel, tűzhelyekkel és hütőszekrényekkel. Fokozott az áramütés veszélye, ha a teste földelve van.
A gépet védje az esőtöl vagy nedvesség-
töl. Ha a gépbe víz hatol be, ez fokozza az
áramütés kockázatát.
■ Ne használja a csatlakozóvezetéket a rendeltetésétől eltérően a gép szállításához, felakasztásához vagy a dugó csatlakozó-aljzatból való kihúzásához. A csatlakozó-kábelt hőtől, olajtól, éles peremektől vagy mozgó alkatrészektől óvni kell. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.
Ha egy géppel a szabadban dolgozik, akkor csak szabadban is használható hoszszabbítókábeleket használjon. A szabadban történő használatra alkalmas hosszabbítókábel csökkenti az áramütés kockázatát.
Ha a gép nyirkos környezetben történő üzemeltetése nem kerülhető el, akkor használjon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
3.1.3 Személyek biztonsága
Legyen figyelmes, ügyeljen arra, amit csinál, és a géppel történő munkavégzés során használja a józan eszét. Ne használjon gépet, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. A gép használata közben már egy pillanatnyi figyelmetlenség is a legsúlyosabb sérülésekhez vezethet.
Viseljen személyi védőfelszerelést és mindenkor védőszemüveget. A személyi védőfelszerelés, például a pormaszk, a csúszásmentes biztonsági cipő, a védősisak vagy hallásvédő, az elektromos szerszám fejtájától és alkalmazásától függően csökkenti a sérülések kockázatát.
Kerülje el az akaratlan üzembe helyezést. Győződjön meg arról, hogy a gépet kikapcsolta, mielőtt azt az áramellátáshoz és/ vagy az akkumulátorhoz csatlakoztatja, felveszi vagy szállítja. Ha a gép szállítása közben az ujját a kapcsolón tartja, vagy a gépet bekapcsolva csatlakoztatja a hálózathoz, ez balesetekhez vezethet.
A gép bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Egy szerszám vagy kulcs a gép egyik forgó készülékrészében sérülésekhez vezethet.
Kerülje el a rendellenes testtartást. Gondoskodjon biztonságos állásról, és mindig legyen egyensúlyban. Így jobban tudja elle-nőrizni a gépet váratlan helyzetekben.
■ Viseljen megfelelő ruházatot. Ne hordjon bő ruházatot vagy ékszert. Tartsa távol a
haját és a ruháját a mozgó alkatrészektől. A bő ruhát, ékszert vagy hosszú hajat elkaphatja a szerszám valamelyik mozgó része.
Ha porelszívó és porgyűjtő berendezések felszerelése lehetséges, akkor azokat is használni kell a megfelelő módon. A porelszívás alkalmazása a por által okozott veszélyeket is csökkentheti.
■ Ne ringassa magát a hamis biztonság képzetébe, és soha ne hagyja figyelmen kívül a gépek biztonsági szabályait még akkor sem, ha többszöri használat után kap megbízást a gép használatára. A figyelmetlen kezelés a másodperc tört része alatt okozhat súlyos sérüléseket.
3.1.4 Az elektromos gép használata és kezelése
■ Ne terhelje túl a gépet. A munkájához az arra szolgáló gépet használja. Megfelelő géppel jobban és biztonságosabban végezheti a munkáját a megadott teljesítménytartományban.
■ Ne használjon olyan gépet, amelynek hibás a kapcsolója. Az olyan gép, amelyet már nem lehet be- vagy kikapcsolni, veszélyes, és meg kell javítani.
Húzza ki a dugót a csatlakozóaljzatból és/vagy távolítsa el a kivehető akkumulátort, mielőtt a készüléken beállításokat végez, kicseréli a behelyezhető szerszám alkatrészeit vagy elrakja a gépet. Ez az óvintézkedés megakadályozza a gép véletlenszerű elindítását.
A használaton kívüli gépeket gyerekektől távol kell tárolni. Ne engedje, hogy a gépet olyan személyek használják, akik a készüléket nem ismerik, vagy a jelen útmutatásokat nem olvasták. A gépek veszélyesek, ha tapasztalatlan személyek használják.
A gépeket és a behelyezhető szerszámot gondosan kezelje. Ellenőrizze, hogy a mozgó alkatrészek tökéletesen működnek-e, és nem szorulnak, hogy az alkatrészek töröttek vagy nem sérültek-e annyira, hogy a gép működését befolyásolja. A sérült részeket a gép használata előtt javít-tassa meg. Sok baleset oka rejlik a rosszul karbantartott gépekben.
A vágószerszámokat tartsa élesen és tisztán. A gondosan épolt, éles vágóélű vágószerszámok kevésbé szorulnak, és könnyebben irányíthatók.
A gépet, a behelyezhető szerszámot, a behelyezhető szerszámokat stb. a jelen útmutatásoknak megfelelően használja. Ennek során vegye figyelembe a munkafeltételeket és a végzendő tevékenységet. A gépnek az előírt alkalmazásoktól eltérő módon történő használata veszélyes helyzetekhez vezethet.
A markolatok és a markolatfelületek min-dig legyenek szárazak, tiszták, olaj- és zsírmentesek. A csúszós fogantyúk és fogantyúfelületek váratlan helyzetekben nem teszik lehetővé az elektromos eszköz bizton-ságos kezelését és irányítását.
3.1.5 Akkumulátoros működésű gép használata és kezelése
Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Tüzveszélyt okoz, ha egy adott akkumulátorfajtához alkalmas töltőkészüléket más akkumulátorokhoz használják.
Csak az ajánlott akkumulátorokat használja a gépekben. Más akkumulátorok használata sérülésekhez és tűzveszélyhez vezethet.
A használaton kívüli akkumulátort tartsa távol az iratkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más fémtárgyaktól, amelyek az érintkezők áthidalását okozhatják. Az akkumulátorok érintkezői közötti rövidzárlat égési sérülésekhez vagy tűzhöz vezethet.
Hibás alkalmazás esetén az akkumulátorból folyadék távozhat. Kerülje a folyadékkal való érintkezést. Véletlen érintkezés esetén vízzel öblítse le. Ha a folyadék a szembe kerül, kérjen orvosi segítséget is. Az akkumulátorból kikerülő folyadék a bör ingerléséhez vagy égési sérülésekhez is vezethet.
Sérült vagy megváltoztatott akkumulátort ne használjon. A sérült vagy megváltoztatott akkumulátorok váratlanul viselkedhetnek és tüzet, robbanást vagy sérülésveszélyt okozhatnak.
Az akkumulátort ne tegye ki nyílt láng vagy magas hőmérsékletek hatásának. A tűz vagy a 130 °C feletti hőmérséklet robbanást okozhat.
Kövesse a töltésre vonatkozó összes utasítást, és az akkumulátort vagy az akkumulátoros gépet soha ne töltse az üzemeltetési útmutatóban megadott hőmérsékleti tartományon kívül. Nem megfelelő töltés
vagy a megengedett hömérsékleti tartományon kívül történő töltés károsíthatja az akkumulátort és fokozza a tűzveszélyt.
3.1.6 Szerviz
A gépet csak képzett szakemberrel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ezzel biztosítható, hogy a gép biztonsága megmaradjon.
Sérült akkumulátoron soha ne végezzen karbantartást. Az akkumulátor minden karbantartására csak a gyártó vagy az arra feljogosított ügyfélszolgálati helyek jogosultak.
3.2 Biztonsági utasítások magassági ágnyesőhöz
Tapasztalatlan kezelőt oktatni kell az eszköz működésére és képzést kell kapnia.
A nemzeti és/vagy regionális előírások bizonyos napszakokra korlátozhatják a készülék használatát.
■ Mindig ügyeljen arra, hogy testrészei ne kerüljenek a fűrészlánc közelébe. Ne távolítson el vágott anyagot vagy ne tartsa a vágandó anyagot, ha a fűrészlánc mozog. Elakadt anyagot csak a készülék kikapcsolt állapotában távolítson el. Egy pillanatnyi figyelmetlenség a magassági ágnyeső használatakor súlyos sérülésekhez vezethet.
A magassági ágnyeső anyagmaradványoktól való megtisztítása, elrakása vagy karbantartása során tartsa be az összes utasítást. Győződjön meg arról, hogy a kapcsoló ki van kapcsolva és az akkumulátor el van távolítva. A magassági ágnyeső váratlan működése az anyaglerakódások eltávolítása vagy a karbantartás során súlyos sérüléseket okozhat.
Csökkentse a halálos áramütés veszélyét azzal, hogy a magassági ágnyesőt soha nem használja elektromos vezetékek közelében. Elektromos vezetékek megérintése vagy a gép ezek közelében történő használata súlyos sérülésekhez vagy halálos áramütéshez vezethet.
A magassági ágnyesőt a szigetelt fogantyúfelületeinél tartsa, mivel a fűrész-lánc hozzáérhet a saját hálózati kábelé-hez. A fűrészlánc áramvezető vezetékkel való érintkezése miatt a készülék fémes részei feszültség alá kerülhetnek, ami áramütést okozhat.
■ Mindig két kézzel kezelje a magassági ágnyesőt. A magassági ágnyesőt tartsa két
kézzel a kontroll elvesztésének elkerülése érdekében.
Viseljen szemvédőt. Ezenkívül a hallás, fej, kéz és láb védelme érdekében további védőfelszerelések használata ajánlott. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen érintése okozta sérülésveszélyt.
Ha a magassági ágnyesővel fejmagasság felett dolgozik, viseljen fejvédőt. A lehulló nyesedékek súlyos sérüléseket okozhatnak.
■ Ne dolgozzon a magassági ágnyesővel fán, létrán, tetőn vagy instabil felületen. Az ilyen módon történő üzemeltetés esetén súlyos sérülésveszély áll fenn.
■ Mindig ügyeljen stabil pozíciójára, és csak akkor használja a magassági ágnyesőt, ha szilárd, biztonságos, sík felületen áll. A csúszós vagy instabil felületek az egyensúly elvesztéshez vagy a magassági ágnyeső feletti uralom elvesztéséhez vezethetnek.
Ha feszül a vágott ág, vágás közben számítson az esetleges visszacsapódására. Amikor a farostokban lévő feszültség megszűnik, a megfeszített ág eltalálhatja a felhasználót, és/vagy a magassági ágnyeső feletti uralom elvesztését okozhatja.
■ Legyen különösen óvatos aljnövényzet és fiatal fák vágásakor. A vékony anyag a fűrészláncba akadhat és megütheti vagy kibillentheti Önt az egyensúlyából.
A magassági ágnyesőt mindig a fogantyú-nál fogva szállítsa, és csak akkor, ha a fű-részlánc már nem mozog. A magassági ágnyeső szállítása vagy tárolása közben a védőburkolat legyen felhúzva a vezetősín-re. A magassági ágnyeső megfelelő kezelése csökkenti a fűrészlánc miatti sérülések kockázatát.
Tartsa be a kenési és láncfeszítési utasításokat, valamint a vezetősín és a lánc cse-réjére vonatkozó utasításokat. A szakszerűtlenül feszített vagy kent lánc elszakadhat vagy növeli a visszacsapódás kockázatát.
Csak fa fürészelésére használja a szerszámmal. A magassági ágnyesőt csak rendeltetésszerűen használja. Például: Ne használja a magassági ágnyesőt fém, műanyag, falazat vagy faanyagok fürészelésére. A magassági ágnyeső nem rendeltetésszerű használata veszélyes helyzetekhez vezethet.
A magassági ágnyeső fák kivágáshoz nem alkalmas. A magassági ágnyeső nem rendeltetésszerű munkákhoz való használata a használó vagy más személyek súlyos sérüléseit okozhatja.
3.3 Rezgésterhelés
■ Rezgés miatti veszély
A készülék használata közben a tényleges rezgéskibocsátási érték a gyártó által megadott értéktől eltérhet. Használat előtt, ill. közben vegye figyelembe a következő befolyásoló tényezőket:
A készüléket rendeltetésszerűen használják?
Az anyag vágása, ill. előkészítése a megfelelő módon és formában történik?
A készülék a szokásos üzemi állapotban található?
A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágószerszám van beszerelve?
A tartófogantyú és az opcionális vibrációs fogantyú fel van szerelve és ezek szilár- dan vannak a készülékre erősítve?
A készüléket csak az adott munka elvégzéséhez szükséges fordulatszámmal müködtesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.
■ Szakszerűtlen használat és karbantartás miatt a készülék által kibocsátott zaj és a rezgés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben javíttassa meg.
A rezgés miatti terhelés mértéke az elvégzendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelentősen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.
A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) vezethet. Ennek a kockázatnak az elkerüléséhez viseljen kesztyűt és tartsa melegen a kezét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tartoznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bör színének vagy állapotának megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust
érintik. Alacsonyabb hömérsékleten a veszély fokozódik.
Iktasson be a munkanapba hosszabb szüneteket, hogy a zajtól és a rezgésektől való regenerálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen elosztva.
Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a böre elszíneződne, akkor azonnal szakítsa meg a munkavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-karrezgésszindrómát tapasztalhat.
Minimalizálja a rezgésekből adódó kockázatot. A készüléket a kezelési útmutatóban található utasítások szerint gondozza.
Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibrációs tartozékok (pl. fogantyúk) beszerzése érdekében.
Kerülje el a készülékkel 10 °C alatti hömér-sékleteken történő munkavégzést. Egy munkatervben határozza meg, hogy hogyan kor-látozható a rezgés okozta terhelés.
3.4 Zajterhelés
A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó munkákat csak az engedélyezett és erre a célra meghatározott időpontokban végezzen. Tartson zajmentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell viselni.
3.5 Biztonsági utasítások az akkumulátorhoz és a töltőkészülékhez
■ Feltöltés előtt az akkumulátort vegye ki a készülékből.
Soha ne helyezzen a készülékbe különböző típusú akkumulátorokat vagy új és használt akkumulátorokat együtt.
Az akkumulátorokat a pólusokra ügyelve helyezze a készülékbe.
■ Vegye ki az akkumulátorokat a készülékből, ha hosszabb ideig nem használja azt.
A készülék vagy az akkumulátor csatlakozókapcsait ne zárja rövidre.
Üzemeltetési útmutatók
Tartsa be az akkumulátorra és a töltőkészülékre vonatkozó biztonsági utasításokat a külön üzemeltetési útmutatókban.
Lásd:
Üzemeltetési útmutató 443130: Akkumulátorok
Üzemeltetési útmutató 443131: Töltőkészülékek
3.6 A kezelésre vonatkozó biztonsági útmutatások
Gallyazás közben a magassági ágnyesőt legfeljebb 60°-os szögben emelje meg. Ennél meredekebb szög esetén Ön törvényszerűen azon a területen fog állni, ahová a levágott ágak leeshetnek. Álljon mindig ezen a területen kívül.
Előzőleg alakítson ki egy menekülési utat, hogy elugorhasson a lehulló ágak elől. Ezen az úton nem lehetnek akadályok, pl. levágott ágak, és nem lehet csúszós sem, mert ez megakadályozhatja a hátraugrást.
A közelben lévő emberektől, állatoktól, tárgyaktól vagy épületektől tartson biztonságos távolságot, ami a levágni kívánt ág hosszá-nak kb. a 2,5-szerese legyen. Ha ez nem lehetséges, akkor az ágat több részletben kell levágni.
■ Ne próbálkozzon olyan ág levágásával, amelynek átmérője nagyobb a vezetőlemez méreténél.
El kell kerülni, hogy mozgó ágak vagy tárgyak akadjanak be a fűrészláncba. Ilyen esetben azonnal kapcsolja ki a magassági ágnyesőt.
Távolítsa el az akkumulátort az alapkészülékből és tegye fel a védőburkolatot a fűrész-láncra:
ellenőrzési, beállítási és tisztítási munkák,
a vezetősínen és a fűrészláncon végzett munka esetén,
a készülék magára hagyása,
szállítás,
tárolás,
karbantartási és javítási munkák,
veszély esetén.
Az áram alatt lévő felszín feletti elektromos vezetékektől tartson legalább 10 m távolságot.
4 ÖSSZESZERELÉS
⚠️ FIGYELMEZTETÉS! Veszélyek nem teljes összeszerelés miatt! Egy nem teljesen összeszerelt gép üzemeltetése súlyos sérülésekhez vezethet.
A gépet csak teljesen összeszerelt állapotban üzemeltesse!
Az akkut csak akkor tegye be a készülékbe, ha az teljesen össze van szerelve!
⚠ VIGYÁZAT! Vágási sérülések veszélye. A fűrészlánc éles szélei szerelés közben vágott sérüléseket okozhatnak.
Az összeszerelés megkezdése előtt vegye ki az akkumulátort.
A fürész lánc és a vezetősín szerelése előtt viseljen munkavédelmi kesztyút.
4.1 Fürészfej felhelyezése/levétele (02)
Fürészfej felhelyezése
- A fürészfej dugós csatlakozását (02/1) és a teleszkópos nyelet (02/2) úgy illessze egymáshoz, hogy a rányomtatott nyilak egymással szemben legyenek.
- A dugós csatlakozást és a teleszkópos nyelet ütközésig tolja be egymásba (02/a).
- A rögzítőhüvelyt (02/3) ütközésig húzza rá (02/b) a dugaszcsatlakozásra.
- A rögzítőhüvelyt a zárt retesz irányában forgassa el (02/c).
Fürészfej levétele
- A rögzítőhüvelyt a nyitott retesz irányában forgassa el.
- Húzza le a fűrészfejet.
5 ÜZEMBE HELYEZÉS
⚠️ VESZÉLY! Életveszély és súlyos sérülések veszélye. A biztonsági utasítások és a kezelési utasítások ismeretének hiánya a legsúlyosabb, akár halálos sérülésekhez vezethet.
A magassági ágnyeső használata előtt olvassa el és tartsa be a jelen üzemeltetési útmutatóban és más megemlített útmutatókban található összes biztonsági utasítást és üzemeltetési útmutatót!
⚠️ FIGYELMEZTETÉS! Sérülésveszély megrongálódott alkatrészek miatt. A magassági ágnyeső sérült alkatrészei súlyos sérüléseket okozhatnak.
■ Minden használat előtt ellenőrizze a magassági ágnyeső teljességét és azt, hogy nincsnek-e rajta sérült vagy elhasználódott alkatrészek. A biztonsági és védőberendezéseknek épeknek kell lenniük.
Különösen leejtés vagy erős ütés után elle-nőrizze a készüléket.
5.1 Fürészláncolaj betöltése (03)
Szállításkor a készülékben nincs fűrészláncolaj!
FIGYELEM! A készülék károsodhat. A készülék fűrészláncolaj nélküli használata a fűrészlánc és a láncvezető sín károsodásához vezet.
Soha ne üzemeltesse a készüléket fűrészlancolaj nélkül.
■ Munkakezdés előtt öntsön fűrészláncolajat az olajtartályba, majd munka közben is elle-nőrizze az olajszintet.
■ Legalább minden munkakezdés előtt elle-nőrizze, hogy a lánckenés működik-e.
A fürészlánc élettartama és vágásteljesítménye az optimális kenéstől függ. Működés közben a fürészlánc automatikusan kap olajkenést.
FIGYELEM! A készülék károsodhat. Ha a lánckenéshez fáradt olajat használnak, akkor az abban található fémes részecskék a vezetősín és a fűrészlánc idő előtti elkopását eredményezik. Erre a gyártó jótállása nem vonatkozik.
Soha ne használjon fáradt olajat, hanem csak biológiailag lebomló fűrészláncolajat.
FIGYELEM! Környezeti károk veszélye. Ásványolajoknak a lánckenéshez történő alkalmazása súlyos környezeti károkhoz vezet.
■ Soha ne használjon ásványolajat, hanem csak biológiailag lebomló fűrészláncolajat.
Minden munkakezdés előtt és minden akkumulátorcsere alkalmával ellenőrizze az olajszintet, és ha szükséges, töltsön be fűrészláncolajat:
- Az olajtartály figyelőablakában (03/1) elle-nőrizze az olajszintet. Az olajnak mindig lát-hatónak kell lennie. A minimális és maximális olajszintnél kevesebb vagy több nem lehet a tartályban.
-
A magassági ágnyesőt helyezze szilárd alapra és tartsa meg.
-
Tisztítsa meg a készüléket az olajtartály zárókupakja (03/2) körül.
- Csavarja le az olajtartály zárókupakját.
i TUDNIVALÓ
A töltés megkönnyítésére használjon tölcsért.
Nem kerülhet szennyeződés az olajtartályba.
-
Az olajtartályt biológiailag lebomló fűrészlan-colajjal töltse fel. Közben az olajtartály figye-lőablakában ellenőrizze az olajszintet. Ne töltse túl a tartályt!
-
Az olajtartály zárókupakját csavarja vissza.
5.2 Akkumulátor feltöltése
Ügyeljen a töltési üzemmód hőmérsékleti tartományára, lásd a műszaki adatokat.
i TUDNIVALÓ Részletes információért olvassa el az akkumulátor és a töltő külön kezelési útmutatóját:
- Üzemeltetési útmutató 443130: Akkumulátorok
Üzemeltetési útmutató 443131: Töltőkészülékek
5.3 Akkumulátor behelyezése és kivétele (04, 05)
FIGYELEM! Az akkumulátor károsodásának veszélye. Ha használat után az akku a gépben marad, akkor emiatt az akku károsodhat.
Közvetlenül a használat után az akkut húzza ki a gépből és tárolja fagytól védett helyen.
Az akkut közvetlenül csak a munka megkezdése előtt tegye be a gépbe.
akkumulátor behelyezése (04)
- Az akkumulátort (04/1) kattanásig (04/a) tolja be az alapkészüléken lévő akkumulátortartóba (04/2).
Akkumulátor kivétele (05)
- Az akkumulátoron (05/2) lévő kioldógombot (05/1) nyomja meg és tartsa nyomva.
- Húzza ki az akkumulátort (05/a).
6 KEZELÉS
6.1 Az akkumulátor töltöttségi szintjének ellenőrzése
A töltöttségiszint-kijelző(01/6) az alapkészülék tetején található.
Három szegmensből áll. A szegmensek a töltött- ségi állapottól függően világítanak vagy villognak.
| Szegmens Töltöttségi állapot | |
| 3 szegmens világít: Az akkumulátor teljesen fel van töltve. | |
| 2 szegmens világít: Az akkumulátor 2/3-ig fel van töltve. | |
| 1 szegmens világít: Az akkumulátor 1/3-ig fel van töltve. | |
| 1 szegmens villog: Az akkumulátor majd-nem lemerült. A ké-szülék rövid időn belül kikapcsol. |
6.2 Fürészláncolaj ellenőrzése
Ellenőrizze, hogy elegendő fűrészlancolaj van-e a tartályban:
■ minden munkavégzés előtt,
■ munkavégzés közben,
■ legkésőbb minden akkumulátorcserénél.
■ Ha kevés a fűrészláncolaj, töltse fel.
Eljárás lásd Fejezet 5.1 "Fűrészláncolaj betöltése (03)", oldal 208.
6.3 Teleszkópos nyél hosszabbítása/rövidítése (06)
A teleszkópos nyél (06/2) hossza fokozatmentesen állítható. Ezáltal a hosszúságot úgy lehet beállítani, ahogy az a munka sikeres elvégzéséhez szükséges.
- A rögzítőhüvelyt (06/1) forgassa el (06/a) a nyitott retesz irányában addig, amíg a szorító meg nem lazul.
- Tolja ki a teleszkópos nyelet a kívánt hosszúság beállításához (06/b)
- Húzza meg a rögzítőhüvelyt.
6.4 A fűrészfej elforgatása (07)
A forgatható fűrészfej kényelmes és biztonságos munkahelyzet felvételét teszi lehetővé a fűrészeléshez.
- Nyomja meg a nyomógombot (07/1) a fűrész-fej két oldalán.
- A fűrészfejet fordítsa (07/a) a kívánt pozícióba.
- Engedje el a nyomógombot. A fűrészfej a kívánt pozícióban bekattan.
6.5 A készülék be- és kikapcsolása (08)
A készülék bekapcsolása
-
Helyezze a készüléket munkahelyzetbe.
-
Az alapkészüléken lévő kioldógombot (08/1) nyomja meg és tartsa lenyomva.
- A be/ki kapcsolót (08/2) nyomja meg és tart-sa lenyomva.
- A kioldógombot engedje el. A készülék elindulása után a kioldógombot nem kell nyomva tartani. A kioldógomb feladata, hogy megakadályozza a készülék véletlen elindítását.
A készülék kikapcsolása
- Engedje el a be/ki kapcsolót.
- Esetleg az akkumulátort is húzza ki a véletlen visszakapcsolás megakadályozása érdekében: lásd Fejezet 5.3 "Akkumulátor behelyezése és kivétele (04, 05)", oldal 209.
7 MUNKAMAGATARTÁS ÉS MUNKATECHNIKA (09 – 14)
⚠️ FIGYELMEZTETÉS! Fokozott zuhanásveszély. Fokozott zuhanásveszély áll fenn, ha a munkavégzés magas helyen (pl. létrán állva) történik.
A készülékkel mindig a talajon állva dolgozzon, és közben ügyeljen arra, hogy biztosan álljon.
■ Tartsa be a biztonsági utasításokat.
Gallyazás közben a magassági ágnyesőt (09/1) legfeljebb 60°-os szögben emelje meg (09/2).
- Álljon úgy, hogy a vágást az ágra lehetőleg 90°-os szögben végezze, hogy az ág kivezethető legyen (10/a).
Vastag ágakat több részletben (11/1) vágja le, hogy jobban ellenőrzése alatt tarthassa a leesés helyét.
■ Soha ne vágjon bele az ágnyúlványnál lévő csomóba, hogy a sebgyógyulás jobb legyen és a rothadást elkerülje (12).
Fűrészelés közben a fatámasztó bordázattal (13/1) a magassági ágnyesőt nyomja neki (13/a) az ágnak (13/2), hogy így a készüléket stabilizálja az ágnál.
Készítsen egy tehermentesítő bevágást (14/a) az ág alsó oldalán, mielőtt levágja az ágat (14/b). Ezzel megakadályozható a fakéreg ledörzsölődése, valamint nehezen gyógyuló sérülések kialakulása a fán. A tehermentesítő bevágás ne legyen mélyebb az ág vastagságának 1/3-ánál, hogy a magassági ágnyeső ne szoruljon be.
A magassági ágnyesőt mindig a fűrészlánc forgása közben húzza ki az ágból, hogy ne szoruljon be.
8 KARBANTARTÁS ÉS ÁPOLÁS
⚠️ FIGYELMEZTETÉS! Vágási sérülések veszélye. Vágási sérülések veszélye az éles szélű és még mozgó készülék-alkatrészek közé, valamint a vágószerszámokba nyúlás esetén.
- Karbantartási, gondozási és tisztítási munkák előtt mindig kapcsolja ki a készüléket. Távolítsa el az akkumulátort.
- Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt.
Javítási munkákat csak szakemberek végezhetnek kizárólag eredeti pótalkatrészek felhasználásával.
A készüléket minden használat után kopás szempontjából vizsgálja meg, és szükség esetén a sérült alkatrészeket cserélje ki.
A készüléket ne tegye ki nedvességnek vagy nyirkosságnak. A műanyag részeket egy kendővel tisztítsa meg tisztítószer vagy oldószer használata nélkül.
Tisztítsa meg a hűtőlevegő-nyílásokat, ha el-tömödtek.
A készüléket ne fröcskölje le vízzel, és ne használjon magas nyomású tisztítóeszközt.
8.1 Fűrész lánc kenésének ellenőrzése
FIGYELEM! A készülék károsodhat. A talaj-hoz való hozzáérés feltétlenül a fűrészlánc tompulásához vezet.
Ügyeljen, hogy a lánc soha ne érjen hozzá a talajhoz, és tartson 20 cm-es biztonsági távolságot!
- Kapcsolja be a készüléket.
- A vezetősín csúcsát irányítsa egy a talajra fektetett karton vagy papír felé.
■ Ha növekvő olajnyom mutatkozik, akkor a lánckenés kifogástalanul működik.
Ha teli olajtartály ellenére sincs olajnyom: Tisztítsa meg a készülékben az olajbemeneti nyílást és a vezetősín vájatát.
Ha ez nem vezet eredményre, akkor kérjük, forduljon ügyfélszolgálatunkhoz.
8.2 Fürészlánc feszességének ellenőrzése
⚠ VIGYÁZAT! Sérülésveszély a fűrészláncnál. A fűrészlánc vágóélei nagyon élesek, úgyhogy a fűrészlánccal való munkavégzés közben vágási sérülések keletkezhetnek. A fűrészlánccal végzett minden munka előtt ügyeljen a következőkre:
Kapcsolja ki a készüléket és vegye ki az akkumulátort.
■ Viseljen védőkesztyűt.
A láncfeszességet gyakran ellenőrizze, mivel az új fűrészláncok megnyúlnak.
- A fűrészláncot kézzel kissé húzza át, és közben ellenőrizze:
Hideg állapotban: A fűrészlánc helyesen van megfeszítve, ha a vezetősín közepén kb. 3–4 mm-rel megemelhető, és kézzel könnyen áthúzható. Üzemi hőmérsékleten a fűrészlánc megnyúlik és belóg.
A fűrészlánc hajtótagjainak hornyai nem léphetnek ki a vezetősín alsó oldalának hornyából – különben a fűrészlánc kiugorhat.
- Ha szükséges, feszítse meg újra a fűrészlan-cot (lásd Fejezet 8.3 "A fűrészlánc megfeszí-tése és meglazítása (15)", oldal 211).
8.3 A fűrész lánc megfeszítése és meglazítása (15)
- Feszítse meg a fűrészláncot, amihez használja az imbuszkulcson lévő csavarhúzót:
A fűrészlánc megfeszítése: A láncfeszítő csavart (15/1) az óra járásával egyező irányban forgassa el (15/a).
A fűrészlánc meglazítása: A láncfeszítő csavart az óra járásával ellentétes irányban forgassa el (15/b).
- A láncfeszesség ellenőrzése (lásd Fejezet 8.2 "Fűrészlánc feszességének ellenőrzése", oldal 211). Szükség esetén ismételje meg az előző lépést.
8.4 A vezetősín és a fűrész lánc cseréje (16 – 20)
Gyengülő vágási teljesítmény esetén a fűrészláncot és esetleg a vezetősínt is ki kell cserélni. A vezetősínt ki kell cserélni, ha a fűrészlánc vezetésére szolgáló hornyon túlzott mértékű kopás jelei láthatók.
Csak a gyártó eredeti pótalkatrészeit használja (lásd a műszaki adatokat).
⚠ VIGYÁZAT! Sérülésveszély a fűrészláncnál. A fűrészlánc vágóélei nagyon élesek, úgyhogy a fűrészlánccal való munkavégzés közben vágási sérülések keletkezhetnek. A fűrészlánccal végzett minden munka előtt ügyeljen a következőkre:
Kapcsolja ki a készüléket és vegye ki az akkumulátort.
■ Viseljen védőkesztyűt.
A fűrész lánc és a vezetősín levétele
- Az imbuszcsavarokat (16/1) az imbuszkulcs hatlapú végével csavarozza ki.
- Vegye le a középső részt (16/2) és a láncke- rék-burkolatot (16/3).
- Vegye le a fűrészláncot (16/4) és a vezetősínt (16/5).
- A fűrészláncot lazítsa le a vezetősínról.
Tisztítás
- Minden levett alkatrészt tisztítson meg a fű-résforgácsoktól és az olajlerakódásoktól.
- A fűrészfejen a szabadon lévő alkatrészeket – különösen a lánckereket és az olajbeöntő furatot – tisztítsa meg.
A fűrész lánc és a vezetősín beszerelése
- A láncfeszítő csavart (17/1) az imbuszkulcs csavarhúzó részével addig csavarja, amíg a láncfeszítő csap (17/2) a csavarmenet hátsó végéhez kerül (17/a), lásd Fejezet 8.3 "A fű-részlánc megfeszítése és meglazítása (15)", oldal 211.
- Helyezze a fűrészláncot a vezetősínre:
A fűrészláncnak (18/2) azokat a vágófogait (18/1), amelyeknek felül kell a vezetősínre felfeküdniük, igazítsa hozzá (18/a) a vezetősín csúcsához (18/3). Tudnivaló: Ügyeljen a lánc helyes fel- szerelésére!
A fűrészláncot helyezze be a vezetősín vájatába (18/4), majd teljesen vezesse körbe a vezetősín körül.
- A vezetősínt a felhelyezett fürészlanccal együtt helyezze a nyitott burkolatba:
A fűrészláncot (19/1) helyezze fel a lánc- kerék (19/2) köré.
A vezetősínt (19/3) úgy kell beigazítani, hogy a vezetőcsap (19/4) beleakadjon a vezetősín hosszanti nyílásába.
A vezetősínt úgy kell beigazítani, hogy a láncfeszítő csap (19/5) beleakadjon a láncfeszítő furatba.
A fűrészláncot úgy kell beigazítani, hogy az a vezetősín mélyedésében és a hajtó-lánckerék körül helyezkedjen el.
- A ház bezárása:
Helyezze fel a lánckerék-burkolatot (20/1) és a középső részt (20/2).
Tegye be és húzza meg az imbuszcsavarokat (20/3).
- A fűrész lánc megfeszítése (lásd Fejezet 8.3 "A fűrész lánc megfeszítése és meglazítása (15)", oldal 211).
9 HIBAELHÁRÍTÁS
⚠ VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz-hatnak.
- Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!
TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz.
| Zavar Ok Elháritás | ||
| A motor nem jár. Az akkumulátor lemerült. Töltse fel az akkumulátort. | ||
| Az akkumulátor hiányzikvagy rosszul van elhelyezve. | Helyezze be megfelelően az ak-kumulátort. | |
| Az áramellátás megszakadt. 1. Az akkumulátort vegye ki.2. Tisztítsa meg a dugaszérint-kezőket.3. Tegye vissza az akkumulá-tort. | ||
| A motor szakadozottan műkö-dik. | A be/ki kapcsoló hibás. Keresse fel a gyártó szervizállo-mását. | |
| A vezetősín és a fűrészlánc mű-ködés közben forró. Füstképző-dés. | A fűrészlánc túlzottan feszes. Ellenőrizze a láncfeszességet.Feszítse meg újra a fűrészlán-cot. | |
| Az olajtartály üres. Töltse fel fűrészláncolajjal. | ||
| Az olajbemeneti nyílás és/vagy a vezetősín vájata szennyezett. | Tisztítsa meg az olajbemeneti nyílást és/vagy a vezetősín vája-tát. | |
| A motor jár, de a fűrészlánc nemmozdul. | A fűrészlánc túlzottan feszes. Ellenőrizze a láncfeszességet.Feszítse meg újra a fűrészlán-cot. | |
| Meghibásodás Keresse fel a gyártó szervizállo-mását. | ||
| Fűrészforgács helyett csak fű-részpor kerül ki. A magassági ágnyesőt neki kell nyomni a fá-nak. | A fűrészlánc tompa. Keresse fel a gyártó szervizállo-mását. | |
| A készülék szokatlanul rezeg. Meghibásodás Keresse fel a gyártó szervizállo-mását. | ||
| Zavar Ok Elhárítás | ||
| Az akkumulátor üzemideje jelen-tősen csökken. | Az akkumulátor élettartama végére ért. | Cserélje ki az akkumulátort. Csak a gyártó eredeti tartozékait használja. |
| Az akkumulátor nem töltödik. Az akkumulátor érintkezői szennyezettek. | Keresse fel a gyártó szervizállo-mását. | |
| Az akkumulátor vagy az töl-tőkészülék hibás. | Cserélje ki az akkumulátort vagy a töltőkészüléket. Csak a gyártó eredeti tartozékait használja. | |
| Az akkumulátor túl meleg. Hagyja lehűlni az akkumulátort. | ||
10 SZÁLLÍTÁS
Szállítás előtt tegye meg a következő intézkedéseket:
- Kapcsolja ki a készüléket és vegye ki az ak- kumulátort.
- Tegye fel a láncvédőt.
- A fürészfejet válassza le az alapkészülékről.
- Járművekben: Biztosítsa a fűrészfej megbille-nés, károsodás és a láncolaj kiömlése ellen.
„B125 Li” akkumulátor (cikksz. 113896)
i TUDNIVALÓ Az akkumulátor névleges fogyasztása több mint 100 Wh! Ezért tartsa be a következő szállítási utasításokat!
A készülékben használt Li-ion akkumulátorra a veszélyes árukra vonatkozó törvény érvényes, azonban egyszerűbb feltételek mellett szállítható:
Magánfelhasználó az akkumulátort további intézkedések nélkül az utcán szállíthatja, amennyiben az szakszerűen becsomagolt állapotban van és a szállítás személyes célokat szolgál.
Közületi felhasználó, aki a szállítást fő tevékenységi köréhez kapcsolódva végzi (pl. alkalmazási helyre/helyröl bemutatókra/bemutatókról történő szállítás esetén), akkor ez a könnyítés igénybe vehető.
Az előbb említett két esetben megfelelő előzetes intézkedéseket kell tenni annak megelőzésére, hogy a beltartalom a szabadba kerüljön. Egyéb esetekben a veszélyes árukra vonatkozó törvény betartása kötelező! Ennek elmulasztása esetén a feladót és adott esetben a szállítót büntetőjogi felelősség terheli.
További tudnivalók a szállításhoz és a kiküldéshez
A lítium-ion akkumulátorokat csak sértetlen állapotban szállítsa vagy továbbítsa!
Az akkumulátor szállításához kizárólag az eredeti kartoncsomagolást vagy egy veszélyes termékhez alkalmas kartoncsomagolást használjon (100 Wh-nál kisebb teljesítményű akkumulátorok esetén ez szükségtelen).
A szabad akkumulátorérintkezőket a rövidzárlat megelőzéséhez ragassza le.
Az akkumulátort a csomagoláson belül elcsúszás ellen biztosítani kell az akkumulátor sérüléseinek elkerülésére.
Gondoskodjon a küldemény helyes megjelöléséről és dokumentációjáról szállítás, ill. ki- küldés közben (pl. csomagküldő szolgálat vagy szállítmányozás igénybe vétele esetén).
Előzőleg tájékozódjon, hogy a kiválasztott szolgáltatóval lehetséges-e a szállítás, és küldjön értesítést.
A kiküldés előkészítéséhez javasoljuk egy veszelyes áruk terén szakértőnek számító személy bevonását. Tartsa be az esetleges további nemzeti előírásokat is.
11 TÁROLÁS
11.1 A gép tárolása
■ Minden használat után vegye ki az akkumulátort a készülékből.
Alaposan tisztítsa meg a készüléket, és – amennyiben szükséges – helyezzen fel minden védőburkolatot.
A készüléket száraz, zárható, gyermekek által nem elérhető helyen tárolja.
30 napnál hosszabb üzemszünetek esetén a következő munkákat végezze el:
A fűrészláncolaj tartályát ürítse ki.
A fűrészláncot és a vezetősínt vegye le, tisz-títsa meg és rozsdavédő olajjal permetezze be.
FIGYELEM! A készülék sérülésének veszélye. A beszáradt/ragacsos fűrészláncolaj hoszszabb tárolás esetén károsíthatja az olajvezető alkatrészeket és az olajszivattyút.
A fürészlancolajat hosszabb tárolás előtt távolítsa el a készülékből.
11.2 Az akkumulátor és a töltőkészülék tárolása
iTUDNIVALÓ Részletes információkért olvassa el az akkuhoz és a töltőkészülékhez tartozó külön üzemeltetési útmutatókat.
12 ÁRTALMATLANÍTÁS
Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényről (ElektroG)
A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtése, ill. ártalmatlanításuk szükséges!
A régi elemeket vagy akkumulátorokat, amelyek nincsenek a régi készülékbe rögzítve, leadás előtt el kell távolítani! Ezek ártalmatlanítását az akkumulátorokra vonatkozó törvény szabályozza.
Az elektromos és elektronikus készülékek tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni.
A végfelhasználó kizárólagos felelőssége, hogy törölje az ártalmatlanítandó régi készüléken lévő személyes jellegű adatait!
Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus ké- szülékeket nem szabad a háztartási hulladékkal ártalmatlanítani.
Az elektromos és elektronikus készülékek a következő helyeken díjtalanul leadhatók:
Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok)
Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereskedők kötelesek ezeket átvenni, ill. ezt. Önként felajánlani.
Ezek az állítások csak azokra a készülékekre érvényesek, amelyeket az Európai Unió országai-ban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan.
Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)
A használt elemek és akkumulátorok nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtése, ill. ártalmatlanítása szükséges!
Az elektromos készülékekből származó elemek vagy akkumulátorok biztonságos kivételéhez és a típusra, ill. a kémia rendszerre vonatkozó információk a kezelési és szerelési útmutatóban található további adatok között találhatók.
Az elemek és akkumulátorok tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni. A viszszaadás a háztartásban előforduló mennyiségek átvételére vonatkozik.
A használt elemek káros anyagokat vagy nehézfémeket tartalmazhatnak, amelyek károsíthat-ják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a környezet, mind az egészség védelméhez.
Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat nem szabad a háztartási hulladékkal ártalmatlanítani.
Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:
■ Hg: Az elem több mint 0,0005 % higanyt tartalmaz
Cd: Az elem több mint 0,002 % kadmiumot tartalmaz
■ Pb: Az elem több mint 0,004 % ólmot tartalmaz
Az elemek és akkumulátorok a következő helyeken díjtalanul leadhatók:
Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok)
■ Elemeket és akkukat árusító helyeken
A készülékekhez használt régi elemek gyűjtését végző közös visszavételi rendszerek bármelyik átvételi pontján
A gyártó visszavételi helyén (ha a közös viszszavételi rendszer nem áll rendelkezésre)
Ezek az állítások csak azokra az elemekre és ak- kumulátorokra érvényesek, amelyeket az Európai
Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben az elemek és akkumulátorok ártalmatlanítására vonatkozóan.
13 MÜSZAKI ADATOK
Műszaki adatok: lásd a műszaki adatok tábláza- tát a jelen üzemeltetési útmutató elején.
* Megjegyzések a rezgéskibocsátási és zajkibocsátási értékekhez:
A megadott rezgéskibocsátási és zajkibocsátási értékek mérésére egy szabványos méré-si eljárás keretében került sor, és az össze-hasonlításhoz egy másik elektromos eszköz került alkalmazásra.
A megadott rezgéskibocsátási és zajkibocsátási értékek a kitettség (rezgésterhelési fokozat) kezdeti becsléséhez is használhatók.
A rezgéskibocsátási és zajkibocsátási értékek az elektromos eszköz tényleges haszná-
lata közben az elektromos eszköz használati módjától és jellegétől függően a megadott értékektől eltérhet.
Tartsa be a biztonsági intézkedéseket a biztonsággal foglalkozó fejezet szerint. Próbálja meg a rezgés miatti terhelést a lehető legalacsonyabb szinten tartani. A rezgésterhelés csökkentésére vonatkozó intézkedés lehet például kesztyű viselése az eszköz használata közben, valamint a munkaidő korlátozása. Eközben az üzemelési ciklus minden részére figyelni kell (pl. azokra az időkre, amikor az elektromos eszköz ki van kapcsolva, valamint azokra, amikor ugyan be van kapcsolva, de nincs terhelve).
14 ÜGYFÉLSZOLGÁLAT/SZERVIZ
A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KO szervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contacts
15 GARANCIA
A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcszerével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.
A garancia kizárólag akkor érvényes, ha:
- betartják ezt az üzemeltetési utasítást
■ szakszerűen használják a berendezést
■ csak eredeti pótalkatrészeket használnak
A garancia nem érvényes
■ önhatalmú javítási próbálkozás
■ önhatalmú műszaki módosítások
- nem rendeltetésszerű használat esetén
A garancia nem vonatkozik:
■ a használatból eredő festékhibákra,
■ a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)
A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.
