Тип продукту	Бездротова висоторізка
Марка	AL-KO
Модель	18 V CSA 1820
Живлення	Літій-іонний акумулятор 18 В (тип B125 Li, арт. 113896)
Довжина рукоятки	Телескопічна, плавне регулювання
Нахил головки	Поворотна головка з фіксацією
Ємність масляного бака	Див. рівень по оглядовому вікну, необхідно заповнювати перед кожним використанням
Тип масла	Біорозкладне масло для ланцюга
Швидкість ланцюга	Не вказано
Засоби безпеки	Кнопка розблокування, захисний кожух шини, вимикач Увімк./Вимк., індикатор заряду
Вага	Не вказано
Розміри (Д x Ш x В)	Не вказано
Основні функції	Обрізання дерев та дерев’янистої рослинності з землі, секційний зріз, захват для чіпляння, автоматичне змащення
Обслуговування та очищення	Очищати вентиляційні щілини, перевіряти змащення, натягувати ланцюг, замінювати ланцюг та шину при зносі
Запчастини та ремонтопридатність	Використовувати лише оригінальні деталі; ремонт виконується уповноваженим сервісним центром AL-KO
Загальна інформація	Тільки для домашнього використання; перед використанням прочитайте інструкцію; акумулятор та зарядний пристрій продаються окремо

Часті запитання - 18 V CSA 1820 AL-KO

Як встановити головку пилки на рукоятку?

Суміщайте стрілки на роз'ємі та телескопічній рукоятці, вставте одну в іншу до упору, надіньте регулювальну втулку та поверніть її у напрямку закритого замка.

Яке масло використовувати для ланцюга?

Використовуйте виключно біорозкладне масло для зрізного ланцюга. Ніколи не використовуйте відпрацьовану або мінеральну оливу, оскільки це пошкодить пристрій та зашкодить навколишньому середовищу.

Як увімкнути та вимкнути висоторізку?

Щоб увімкнути, утримуйте кнопку розблокування натиснутою, потім натисніть вимикач Увімк./Вимк. Відпустіть кнопку розблокування. Щоб вимкнути, відпустіть вимикач Увімк./Вимк.

Як натягнути пилковий ланцюг?

Використовуйте викрутку з шестигранного ключа, щоб повернути гвинт натягу ланцюга: за годинниковою стрілкою для натягу, проти — для послаблення. Перевірте, чи можна підняти ланцюг на 3–4 мм посередині шини.

Що робити, якщо акумулятор не заряджається?

Переконайтеся, що контакти акумулятора чисті. Якщо акумулятор надто гарячий, дайте йому охолонути. Якщо проблема не зникає, зверніться до сервісного центру AL-KO. Використовуйте лише рекомендований зарядний пристрій.

Як відрегулювати довжину телескопічної рукоятки?

Відкрутіть регулювальну втулку у напрямку відкритого замка, перемістіть рукоятку на потрібну довжину, потім туго закрутіть втулку.

Який акумулятор можна використовувати з цим пристроєм?

Використовуйте лише літій-іонні акумулятори AL-KO, зазначені в технічних характеристиках, наприклад акумулятор B125 Li (арт. 113896). Використання інших акумуляторів може пошкодити пристрій.

Як очистити висоторізку?

Перед будь-яким очищенням вимкніть пристрій і вийміть акумулятор. Очищайте пластикові частини сухою ганчіркою без мийних засобів або розчинників. Очищайте вентиляційні щілини, якщо вони забиті. Ніколи не використовуйте воду або мийку високого тиску.

Які основні заходи безпеки?

Носіть захисні окуляри, рукавички та міцне взуття. Ніколи не працюйте на драбині або нестійкій поверхні. Дотримуйтеся відстані не менше 10 м від ліній електропередач. Завжди тримайте пристрій двома руками.

Як замінити напрямну шину та ланцюг?

Відкрутіть шестигранні гвинти, зніміть кришку та центральну частину, потім зніміть старий ланцюг і шину. Очистіть деталі, встановіть новий ланцюг у шину, дотримуючись напрямку різання, зберіть все назад і натягніть ланцюг.

ПОСІБНИК КОРИСТУВАЧА 18 V CSA 1820 AL-KO

Аккумулятор В125 Li (арт. №: 113896)

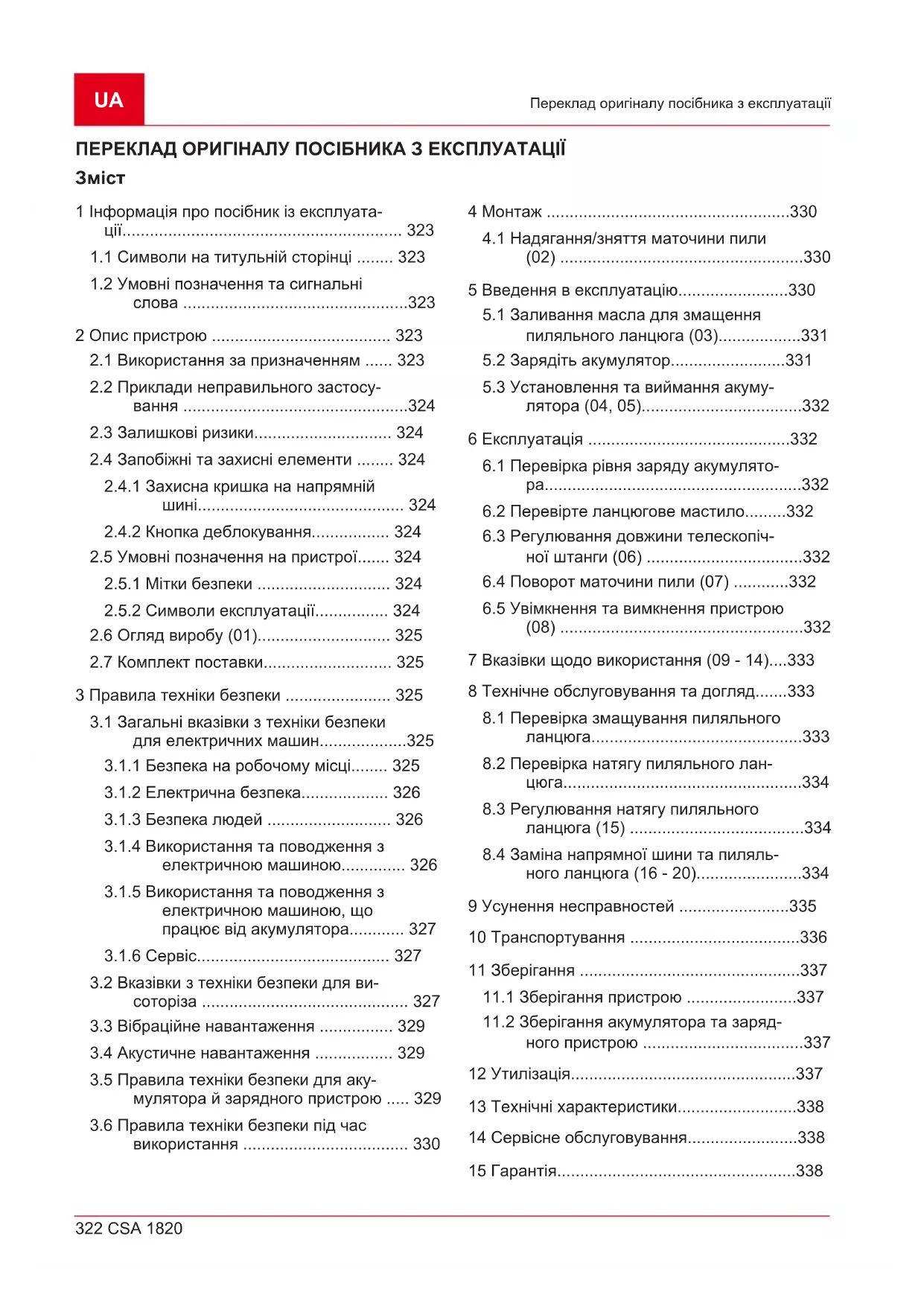

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

Зміст

1 Інформація про посібник із експлуата- ції..... 323

1.1 Символи на титульній сторінці ..... 323

1.2 Умовні позначення та сигнальні слова ....323

2 Опис пристрою 323

2.1 Використання за призначенням ..... 323

2.2 Приклади неправильного застосування ....324

2.3 Залишкові ризики.... 324

2.4 Запобіжні та захисні елементи ..... 324

2.4.1 Захисна кришка на напрямній шині.... 324

2.4.2 Кнопка деблокування.... 324

2.5 Умовні позначення на пристрої..... 324

2.5.1 Мітки безпеки 324

2.5.2 Символи експлуатації..... 324

2.6 Огляд виробу (01)...... 325

3 Правила техніки безпеки 325

3.1 Загальні вказівки з техніки безпеки для електричних машин....325

3.1.1 Безпека на робочому місці..... 325

3.1.2 Електрична безпека.... 326

3.1.3 Безпека людей 326

3.1.4 Використання та поводження з електричною машиною.... 326

3.1.5 Використання та поводження з електричною машиною, що працює від акумулятора..... 327

3.1.6 Сервіс.... 327

3.2 Вказівки з техніки безпеки для ви- соторіза 327

3.3 Вібраційне навантаження 329

3.4 Акустичне навантаження 329

3.5 Правила техніки безпеки для аку- мулятора й зарядного пристрою ..... 329

3.6 Правила техніки безпеки під час використання 330

4 Монтаж ....330

4.1 Надягання/зняття маточини пили (02) 330

5 Введення в експлуатацію....330

5.1 Заливання масла для змашення пиляльного ланцюга (03)......331

5.2 Зарядіть акумулятор....331

5.3 Установлення та виймання акуму- лятора (04, 05)....332

6 Експлуатація ....332

6.1 Перевірка рівня заряду акумулятора....332

6.2 Перевірте ланцюгове мастило......332

6.3 Регулювання довжини телескопічної штанги (06) ......332

6.4 Поворот маточини пили (07) ......332

6.5 Увімкнення та вимкнення пристрою (08) 332

7 Вказівки щодо використання (09 - 14)....333

8 Технічне обслуговування та догляд.....333

8.1 Перевірка змашування пиляльного ланцюга....333

8.2 Перевірка натягу пиляльного лан- цюга....334

8.3 Регулювання натягу пиляльного ланцюга (15) ......334

8.4 Заміна напрямної шини та пиляль- ного ланцюга (16 - 20)......334

9 Усунення несправностей ....335

10 Транспортування ....336

11 Зберігання ....337

11.1 Зберігання пристрою .....337

11.2 Зберігання акумулятора та заряд- ного пристрою ....337

12 Утилізація....337

13 Технічні характеристики.....338

14 Сервісне обслуговування....338

15 Гарантія....338

1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.
Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
■ Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Умовне позна- чення

Значення

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи.

Посібник з експлуатації

Обережно поводьтеся з літій-іонними акумуляторами! Зокрема, дотримуйтеся інструкцій з транспортування, зберігання та утилізації в цьому посібнику з експлуатації!

1.2 Умовні позначення та сигнальні слова

⚠️ НЕБЕЗПЕКА! Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

⚠ ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

⚠ ОБЕРЕЖНО! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та середньої тяжкості.

УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи.

2 ОПИС ПРИСТРОЮ

За допомогою висоторіза можна комфортно і безпечно безпосередньо з землі обрізати гілки та сучки на деревах та великих чагарниках. Для виконання складних і небезпечних робіт із обрізання дерев не доведеться використовувати драбину або вилазити на дерево.

Пристрій слід використовувати тільки разом з літій-іонними акумуляторами і зарядними пристроями, зазначеними в технічних характеристиках. Додаткові відомості про акумулятор і зарядний пристрій див. в окремих інструкціях:

■ Посібник користувача 443130: акумулятори
■ Посібник користувача 443131: зарядні пристрої

УВАГА! Небезпека пошкодження пристрою та акумулятора. Якщо пристрій працює з неправильними акумуляторами, то це може призвести до пошкодження пристрою та акумуляторів.

■ Пристрій працює тільки з призначеними для цього акумуляторами.

2.1 Використання за призначенням

Висоторіз призначено для обрізки прямо з землі гілок і сучків на стійких деревах і великих чагарниках. При цьому користувач обов'язково повинен зайняти стійке положення на землі.

Для змашення пиляльного ланцюга дозволяється використовувати тільки біорозкладне масло.

Будь-яке інше використання, крім зазначеного вище використання за призначенням, або інше використання вважається використанням не за призначенням.

Цей пристрій призначено для приватного використання. Будь-яке інше використання або несанкціоновані зміни та доповнення конструкції вважаються використанням не за призначенням і призводять до анулювання гарантії, а також втрати відповідності та відмови від будьякої відповідальності виробника за шкоду, завдану користувачеві або третій стороні.

2.2 Приклади неправильного застосування

Висоторіз не можна використовувати для валки дерев.
Заборонено зрізати гілки, які розташовані прямо або під гострим кутом над оператором або іншими особами.
■ Не пошкоджувати струмопровідні кабелі.
■ Не можна використовувати пристрій, стоячи на драбині.
■ Не використовувати старе або мінеральне масло.
Заборонено використовувати пристрій у вибухонебезпечному середовищі.

2.3 Залишкові ризики

Навіть якщо пристрій використовується належним чином, завжди існує певний залишковий ризик, який не можна виключити. Можливі наведені нижче потенційні небезпеки на основі типу та конструкції пристрою залежно від використання:

контакт зі стружкою, що відлітає, та масляним туманом;
■ вдихання пилових частинок оброблюваного матеріалу та масляного туману;
■ травмування обертовими елементами пи- ляльного ланцюга;
різані рани в наслідок контакту з пиляльним ланцюгом.

2.4 Запобіжні та захисні елементи

⚠ ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм через маніпуляції з запобіжними та захисними пристроями. Маніпуляції з запобіжними та захисними пристроями можуть призвести до отримання серйозних травм під час використання висоторізу.

У жодному разі не вимикайте запобіжні та захисні пристрої!
Використовуйте висоторіз тільки тоді, коли всі запобіжні та захисні пристрої функціо-нують правильно.

2.4.1 Захисна кришка на напрямній шині

Щоб уникнути травмування людей та пошко- дження предметів перед транспортуванням на направляючу шину та ланцюг завжди слід одя- гати захисний кожух.

2.4.2 Кнопка деблокування

Кнопка деблокування деблокує вимикач. Це запобігає випадковому увімкненню пристрою простим натисканням вимикача.

2.5 Умовні позначення на пристрої

2.5.1 Мітки безпеки

Символ Значення

	Будьте особливо обережні під час роботи!
	Не використовувати пристрій під час дощу!
	Носіть захисну каску та окуляри!
	Надягайте захисні рукавиці!
	Використовуйте неслизьке взуття!
	Перед введенням в експлуатацію прочитайте посібник з експлуатації!
	Дотримуйтеся відстані 10 м від струмопровідних кабелів!
	Вийміть акумулятор перед виконанням будь-яких робіт по регулюванню, очищенню або технічному обслуговуванню пристрою.

2.5.2 Символи експлуатації

Символ Значення

Напрямок руху пиляльного ланцюга

Символ Значення

Затягнути/послабити телескопічну штангу

2.6 Огляд виробу (01)

Номер	компонента
1 Базовий агрегат:
2	■ Нижня ручка
3	■ Верхня ручка
4	■ Фіксувальна гільза
5	■ Акумулятор*
6	■ Індикатор рівня заряду акумулятора
7	■ Кнопка деблокування
8	■ Вимикач
9	■ Телескопічна штанга
10 Маточина пили, поворотна:
11	■ Сполучна муфта
12	■ Кнопка на обертальному шарнірі/защіпному з'єднанні (з обох боків)
13	■ Оглядове вікно масляного бака
14	■ Наливний отвір масляного бака
15	■ Напрямна шина з пиляльним ланцюгом
16	■ Захисний кожух із ключем із шестигранною головкою
17	■ Зубчатий упор
18	■ Кришка ланцюгової зірочки
19 Посібник з експлуатації
20 Зарядний пристрій*

* Не входить у комплект постачання, але доступний за такими номерами замовлення: див. Технічні дані.

ПРИМІТКА Акумуляторна батарея та за- рядний пристрій не входять в комплект по- ставки, їх можна придбати за окремим замов- ленням.

Комплект поставки включає в себе перелічені позиції. Перевірте наявність всіх позицій.

Номер	компонента
1 Базовий агрегат
2 Маточина пили
3 Плечовий ремінь
4 Посібник з експлуатації «Висоторіз, що працює від акумулятора»

З ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

3.1 Загальні вказівки з техніки безпеки для електричних машин

ПОПЕРЕДЖЕННЯ! Ознайомтеся з усіма правилами техніки безпеки, інструкціями, ілюстраціями і технічними характеристиками, які входять в комплект постачання цієї машини. Недотримання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та (або) сер-йозних травм.

Зберігайте правила техніки безпеки та вказівки для використання в майбутньому.

Позначення «машина», що використовується в вказівках по техніці безпеки, стосується машин, що працюють від мережі (з мережевим кабелем), або машин, що працюють від акумулятора (без мережевого кабелю).

3.1.1 Безпека на робочому місці

Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.
Забороняється використовувати машину у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Машини створюють іскри, від яких пил і гази можуть загорітися.

Користуючись машиною, тримайте ді- тей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви можете втрати- ти контроль над машиною.

3.1.2 Електрична безпека

Штекер машини має відповідати конфігурації розетки. Заборонено будь-яким чином модифікувати штекер. Не використовуйте адаптери разом із заземленими машинами. Використання немодифікованих штекерів і відповідних розеток знижує ризик ураження електричним струмом.
Уникайте фізичного контакту з заземленими поверхнями, наприклад трубами, радіаторами, плитами та холодильника- ми. У разі заземлення тіла збільшується ризик ураження електричним струмом.
Бережіть машину від дощу чи вологи. Потрапляння води в машину підвищує ризик ураження електричним струмом.
Не тягніть за з'єднувальний кабель, щоб перемістити, підвісити машину чи від'єднати її від мережі. Тримайте з'єднувальний кабель на безпечній відстані від олії, гострих кромок, джерел тепла і рухомих деталей. Пошкодження або заплутування з'єднувального кабелю підвищує ризик ураження електричним струмом.
Працюючи з машиною на вулиці, використовуйте подовжувальний кабель, придатний для подібного використання. Використання спеціально призначеного для експлуатації на вулиці кабелю знижує ризику ураження електричним струмом.
У разі необхідності експлуатації машини у вологому середовищі скористайтеся автоматичним запобіжним вимикачем. Застосування запобіжного вимикача знижує ризик ураження електричним струмом.

3.1.3 Безпека людей

Будьте уважні, стежте за своїми діями і керуйтеся здоровим глуздом під час роботи з машиною. Не користуйтеся машиною, якщо ви втомлені або перебуваєте під впливом наркотичних засобів, алкоголю чи медикаментів. Короткочасна неуважність під час роботи з машиною може спричинити серйозну травму.

Користуйтеся засобами індивідуального захисту й обов'язково надягайте захисні окуляри. Залежно від способу й умов використання машини такі засоби індивідуального захисту, як респіратор, неслизьке захисне взуття, шолом і навушники, суттєво знижують ризик отримання травми.
Уникайте ненавмисного увімкнення. Переконайтеся, що машина вимкнена, перш ніж приєднувати її до джерела живлення та (або) акумулятора, брати в руки або переносити. Не носіть машину, тримаючи палець на вимикачі, і не підключайте її увімкненою до мережі. Це може призвести до нещасного випадку.
Перед увімкненням машини зніміть з неї інструменти для регулювання або гайкові ключі. Інструмент або ключ, що знаходиться на деталі машини, яка обертається, може завдати травм.
Уникайте незручного положення тіла. Виберіть стійке положення та зберігайте рівновагу. Це дозволить краще контролювати машину в непередбачених ситуаціях.
Носіть відповідний одяг. Не вдягайте просторий одяг або прикраси. Тримайте волосся і одяг на безпечній відстані від деталей, які рухаються. Просторий одяг, прикраси та довге волосся можуть заплутатися в таких деталях.
Якщо передбачено встановлення пристроїв для відсмоктування і утримання пилу, переконайтеся, що вони під'єднані і використовуються правильно. За-стосування таких пристроїв знижує ризики, що виникають внаслідок запиленості.
Не вважайте себе в уявній безпеці і не ігноруйте правила безпеки для машин, навіть якщо ви знайомі з машиною після її багаторазового використання. Недбале поводження може призвести до сер-йозних травм протягом декількох секунд.

3.1.4 Використання та поводження з електричною машиною

Не перевантажуйте машину. Використовуйте для виконання роботи відповідну машину. За допомогою відповідної маши- ни ви зможете краще та безпечніше працювати у вказаному діапазоні потужності.
■ Не користуйтеся машиною із пошкодженим вимикачем. Машина, яку неможливо

ввімкнути або вимкнути, є небезпечною і потребує ремонту.

Перш ніж налаштовувати машину, міня- ти запчастини інструменту або розміщу- вати пристрій на зберігання, витягніть штепсель з розетки і (або) витягніть знімний акумулятор. Це унеможливить ненавмисне увімкнення машини.
Зберігайте машини, що не використовуються, у недосяжному для дітей місці. Не дозволяйте використовувати машину особам, які не знайомі з нею або не прочитали ці інструкції. У разі використання недосвідченими особами машини є небезпечними.
Ретельно виконуйте обслуговування машин і насадок. Стежте за тим, щоб рухомі деталі бездоганно працювали і не защемлялися, та щоб не було зламаних і пошкоджених деталей, які порушують роботу машини. Перед застосуванням машини відремонтуйте пошкоджені частини. Причиною багатьох нещасних випадків є неналежний догляд за машинами.
Ріжучий інструмент має бути завжди чистим і гострим. Ретельно доглянутий ріжучий інструмент із гострими лезами менше защемлюється і ним легше керувати.
Використовуйте машину, насадки тощо відповідно до цих інструкцій. Ураховуйте умови використання та характер роботи. Використання машин не за призначенням може призвести до виникнення небезпечних ситуацій.
Стежте за тим, щоб ручки і долонна частина рукавиці були сухими і чистими, без найменших слідів масла або мастила. Слизькі ручки і долонна частина рукавиці не дозволяють забезпечити безпечну експлуатацію і контроль машини в непередбачених ситуаціях.

3.1.5 Використання та поводження з електричною машиною, що працює від акумулятора

Заряджайте акумулятори тільки за допомогою зарядного пристрою, рекомендованого виробником. Якщо зарядний пристрій, який підходить для певного виду акумуляторів, використовується з іншими акумуляторами, існує небезпека пожежі.
Використовуйте в машинах лише при- значені для цього акумулятори. Викори-

стання інших акумуляторів може призвести до травмування або пожежі.

• Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контактів. Замикання контактів акумулятора може спричинити опіки або пожежу.
  За неправильного використання з акумулятора може потекти рідина. Уникайте контакту з нею. У разі контакту промийте уражене місце водою. Якщо рідина потрапила в очі, зверніться по медичну допомогу. Рідина, що витікає з акумулятора, може викликати подразнення шкіри або опіки.
  Не використовуйте пошкоджений або модифікований акумулятор. Пошкоджені або модифіковані акумулятори можуть по-водити себе непередбачувано і спричинити пожежу, вибух або пошкодження.
• Тримайте акумулятор якомога далі від вогню або високих температур. Вогонь або температура вище 130 °C можуть спричинити вибух.
  Дотримуйтесь інструкцій з заряджання і в жодному разі не заряджайте акумулятор або машину, що працює від акумулятора, поза діапазоном температур, зазначених у посібнику з експлуатації. Неправильне заряджання або заряджання поза затвердженим діапазоном температур можуть привести до руйнування акумулятора і підвищення пожежонебезпеки.

3.1.6 Сервіс

■ Доручайте ремонт машини лише кваліфікованим спеціалістам, що використовують оригінальні запчастини. Це гарантує, що машина і надалі буде безпечною для використання.
У жодному разі не виконуйте обслуговування зруйнованих акумуляторів. Обслуговування акумуляторів дозволено здійснювати тільки виробнику або його сервісній службі.

3.2 Вказівки з техніки безпеки для висоторіза

Недосвідчений оператор повинен пройти інструктаж із експлуатації пристрою, а також спеціальне навчання.

■ Національні та (або) регіональні правила можуть обмежувати використання пристрою в певний час.
Завжди слідкуйте за тим, щоб ніякі частини тіла не потрапляли в ділянку пиляльного ланцюга. Не видаляйте обрізаний матеріал або не тримайте підрізаний матеріал під час руху пиляльного ланцюга. Матеріал, що блокує роботу, можна видаляти лише при вимкненому пристрої. Короткочасна неуважність під час поводження з висоторізом може спричинити серйозну травму.
Дотримуйтесь усіх вказівок під час очищення висоторізу від скупчення матеріалу, під час зберігання або виконання робіт з технічного обслуговування. Переконайтеся, що вимикач вимкнено, а акумулятор вийнято. Несподівана робота висоторіза під час видалення скупчення матеріалу або під час виконання робіт з технічного обслуговування може призвести до серйозних травм.
Для зниження ризику смертельного ураження електричним струмом ніколи не використовуйте висоторіз поруч із електропроводами. Дотик до ліній електропередач або використання поруч із ними може призвести до серйозних травм а-бо смертельного ураження електричним струмом.
Тримайте висоторіз за ізольовані поверхні ручок, оскільки пиляльний ланцюг може стикатися з прихованими мережевими кабелями. У результаті контакту пиляльного ланцюга з кабелем, який знаходиться під напругою, струм може передатися на металеві деталі приладу й завдати оператору електричного удару.
Завжди керуйте висоторізом обома руками. Тримайте висоторіз обома руками, щоб не втратити контроль.
Одягайте засоби захисту очей. Рекомендується користуватися додатковими засобами захисту органів слуху, голови, рук, ніг і стоп. Захисний одяг знижує ризик травм, викликаних трісками, що летять, і випадковим зіткненням з пиляльним ланцюгом.
Надягайте захисну каску під час виконання робіт вище рівня голови з використанням висоторізу. Уламки, що пада-

ють, можуть призвести до серйозних травм.

Не використовуйте висоторіз, стоячи на дереві, драбині, даху або іншій нестійкій поверхні. Такі дії створюють ризик серйозних травм.

Нога завжди має мати надійну точку опори, висоторіз можна вмикати, лише стоячи на міцній, безпечній і рівній поверхні. Робота на слизькій або хиткій поверхні, наприклад, на сходах, може призвести до втрати рівноваги або контролю над висоторізом.

Під час зрізання натягненої гілки необхідно враховувати ризик зворотної віддачі. Коли натяг деревних волокон знижується, спиляна гілка під ефектом віддачі може вдарити оператора та (або) відкинути висоторіз з подальшою втратою контролю.

Будьте обережними під час зрізання чагарників і молодих пагонів. Тонкі матеріали можуть потрапити в пиляльний ланцюг і вдарити вас та (або) вибити вас з рівноваги.

Завжди переносіть висоторіз за ручку і лише тоді, коли пиляльний ланцюг більше не рухається. Під час транспортування або зберігання висоторізу необхідно надягати захисний кожух на напрямну шину. Належне поводження з висоторізом знижує ризик травмування пиляльним ланцюгом.

Дотримуйтеся вказівок щодо змашування, натягу ланцюга, а також заміни напрямної шини та пиляльного ланцюга. Ненатягнутий або незмашений ланцюг може порватися або збільшити ризик зворотної віддачі.

Використовуйте пилку виключно для різання дерева. Не використовуйте ви- соторіз для виконання робіт, для яких він не призначений. Приклад: Не вико- ристовуйте висоторіз для різання дета- лей із металу та пластмаси, а також цег- ли та інших будівельних матеріалів, ви- готовлених не з деревини. Застосування висоторізу не за призначенням може при- звести до виникнення небезпечних ситуа- цій.

Висоторіз не призначений для валки дерев. Використання висоторізу для виконання робіт не за призначенням може при-

звести до серйозних травм користувача а- бо інших людей.

3.3 Вібраційне навантаження

■ Небезпека через вібрацію

Фактичне значення вібраційної ёмісії під час використання пристрою може відрізняться від заявленого виробником значення. Спостерігайте за наведеними нижче факторами впливу до або під час використання:

Чи використовується пристрій за при- значенням?
Чи матеріал розрізаний або оброблений правильно?
Чи пристрій перебуває в робочому стані?
Чи правильно загострений або встановлений різальний інструмент?
Чи встановлені кронштейни і, якщо потрібно, додаткові вібраційні ручки, і чи щільно вони з'єднані з пристроєм?

Експлуатуйте пристрій тільки з частотою обертання двигуна, необхідною для виконання окремої роботи. Уникайте максимальної частоти обертання, щоб знизити рівень шуму і вібрації.

Через неправильну експлуатацію та технічне обслуговування шум і вібрація пристрою можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний центр.

Ступінь вібраційного навантаження залежить від виконуваної роботи або використання пристрою. Оцініть і встановіть відповідні перерви в роботі. В результаті вібраційне навантаження протягом всього робочого часу буде значно знижено.

Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавиці та тримайте руки в теплі. У разі виявлення симптому «білого пальця» негайно зверніться до лікаря. До цих симптомів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, зміна кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або пульс. За низьких температур ризик зростає.

Робіть під час робочого дня тривалі перерви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.
Якщо ви відчуваєте дискомфорт або якщо виникає дисхромія шкіри під час використання пристрою в руках, негайно припиніть роботу. Встановіть достатні перерви в роботі. Робота без достатніх перерв може призвести до місцевої вібраційної хвороби.
Мінімізуйте ризик впливу вібрації. Виконуйте обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.
Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти-вібраційні аксесуари (наприклад, ручки).
Уникайте роботи з пристроєм за температури нижче 10 °C. У плані роботи визначте, як можна обмежити вібраційне навантаження.

3.4 Акустичне навантаження

Деякого акустичного навантаження, спричиненого цим пристроєм, не можна уникнути. Виконуйте шumnі роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечення особистого захисту та захисту осіб, які перебувають поблизу, необхідно носити навушники.

3.5 Правила техніки безпеки для акумулятора й зарядного пристрою

Вийміть акумулятори з пристрою перед за- ряджанням.
■ Не використовуйте акумулятори різних типів у пристрої або нові та використані акумулятори разом.
Вставляйте акумулятори у пристрій з дотриманням полярності.
Виймайте акумулятори з пристрою для зберігання протягом тривалого часу.
■ Не допускайте короткого замикання клем пристрою або акумулятора.

Посібники з експлуатації

Дотримуйтеся правил техніки безпеки в окремих посібниках із експлуатації під час використання акумулятора та зарядного пристрою.

Див.

■ посібник з експлуатації 443130: акумулятори
■ посібник з експлуатації 443131: зарядні пристрої

3.6 Правила техніки безпеки під час використання

При обрізанні гілок висоторіз можна підні-мати з максимальним кутом нахилу 60°. При більшому куті нахилу користувач опияється в зоні падіння спиляних гілок. Користувач завжди повинен знаходитися поза цією зоною.
Користувач повинен передбачити можливі шляхи відходу в разі падіння гілок. Цей шлях не повинен бути захаращений перешкодами, наприклад, у вигляді відпиляних гілок або слизьких ділянок грунту, які можуть перешкодити ухилитися від падаючих гілок.
Завжди слід триматися на безпечній відстані від людей, тварин, предметів або будівель, що знаходяться поблизу. Така відстані повинна бути мінімум в 2,5 рази більша за довжину гілки, що має бути відрізана. Якщо дотримання такої дистанції неможливе, гілку слід відрізати по частинах.
■ Не слід намагатися відрізати гілку, діаметр якої перевищує довжину направляючої шини.
Необхідно стежити за тим, щоб рухомі гілки та інші предмети не потрапляли до пиляльного ланцюга. Якщо це станеться, слід негайно вимкнути висоторіз.
Вийняти акумулятор з базового агрегату та надіти захисний кожух на пиляльний ланцюг під час:

технічного огляду, регулювання та очищення;
виконання робіт з направляючою ши- ною та пиляльним ланцюгом;
перерви у використанні;
транспортуванні;
- розміщення на зберігання;
технічного обслуговування та ремонту;
в разі небезпеки.

Дотримуватися небезпечної відстані міні- мум 10 м до наземних електричних ліній.

4 МОНТАЖ

⚠ ПОПЕРЕДЖЕННЯ! Небезпека через неповний монтаж! Використання пристрою, змонтованого не в повному обсязі, може призвести до серйозних травм.

Пристрій слід використовувати тільки за умови завершення монтажу в повному обсязі!
Акумулятор слід вставляти в пристрій тільки за умови завершення монтажу в повному обсязі!

ОБЕРЕЖНО! Небезпека отримання різаних ран! Гострі краї пиляльного ланцюга можуть призвести до отримання різаних ран під час монтажу.

Демонтуйте їх, перш ніж встановлювати а- кумулятор.
Надягайте захисні рукавиці під час монтажу пиляльного ланцюга і напрямної шини.

4.1 Надягання/зняття маточини пили (02)

Надягання маточини пили

1. Вирівняйте сполучну муфту (02/1) маточи- ни пили та телескопічної штанги (02/2) від- носно один одного таким чином, щоб нане- сені стрілки були розташовані одна на- впроти іншої.
2. Вставте сполучну муфту та телескопічну штангу одна в одну до упору (02/a).
3. Вставте фіксувальну гільзу (02/3) до упору над роз'ємом (02/b).
4. Покрутіть фіксувальну гільзу в напрямку закритого замка (02/с).

Зняття маточини пили

1. Покрутіть фіксувальну гільзу в напрямку відкритого замка.
2. Зніміть маточину пили.

5 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

⚠️ НЕБЕЗПЕКА! Ризик смерті або тяжких травм. Незнання правил техніки безпеки та експлуатації може призвести до серйозних травм і навіть смерті.

■ Прочитайте і всі правила техніки безпеки та експлуатації, що містяться в цьому по-сібнику, а також інструкції з експлуатації, перед використанням висоторізу, а також дотримуйтеся їх!

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання через пошкодження деталей. Пошко- джені деталі висоторізу можуть призвести до серйозних травм.

Перед кожним використанням перевіряйте, чи укомплектований висоторіз та чи не містить пошкоджених або зношених компонентів. Всі запобіжні та захисні пристрої повинні справно функціонувати.
Перевіряйте пристрій, особливо після па- діння або значних ударів.

5.1 Заливання масла для змашення пиляльного ланцюга (03)

Пристрій поставляється без масла для змашення пиляльного ланцюга!

УВАГА! Небезпека пошкодження обладнання. Використання пристрою без масла для змашення ланцюга призводить до пошкодження пиляльного ланцюга та напрямної шини.

Забороняється використовувати пристрій без масла для змашення пиляльного ланцюга.
■ Перед початком виконання робіт слід заповнити масляний бак маслом для змащення ланцюга та під час роботи регулярно контролювати рівень масла.
Перед кожним використанням слід переконатися в справному функціонуванні автоматичної системи змашення ланцюга.

Термін служби та продуктивність різання пиляльного ланцюга залежать від своєчасного та достатнього змащення ланцюга. В процесі експлуатації пиляльний ланцюг автоматично змащується маслом.

УВАГА! Небезпека пошкодження обладнання. Використання відпрацьованого масла для змашення ланцюга, яке містить механічні домішки, призводить до передчасного зносу направляючої шини та ланцюга. У разі використання відпрацьованого масла гарантійні зобов'язання виробника втрачають силу.

Забороняється використовувати відпрацьоване масло, для змашення ланцюга дозволяється використання тільки біорозкладного масла.

УВАГА! Небезпека заподіяння шкоди навколишньому середовищу. Використання мінерального масла для змашення ланцюга за-подіює серйозну шкоду навколишньому се-редовищу.

Забороняється використовувати мінеральне масло, для змашення ланцюга дозволяється використання тільки біорозкладного масла.

Перед кожним використанням і під час кожної заміни акумулятора слід перевіряти рівень масла для змащення пиляльного ланцюга та доливати масло за потреби:

1. Перевірити рівень масла через оглядове вікно (03/1) масляного бака. В оглядовому вікні завжди має бути видно мастило. Мінімальний і максимальний рівень мастила не повинні бути перевищені.
2. Покласти висоторіз на міцну основу в горизонтальному положенні.
3. Очистити поверхню навколо пробки масляного бака (03/2).
4. Відкрутити пробку масляного бака.

ПРИМІТКА

■ Для акуратної заправки масляного бака можна використовувати лійку.
■ Не допускати потрапляння забруднень в масляний бак.

1. Масляний бак слід заправляти біорозкладним маслом для змащення пиляльного ланцюга. В процесі заправки контролювати рівень масла через оглядове вікно масляного бака. Масло не повинно переливатися через край!

2. Закрутити пробку масляного бака.

5.2 Зарядіть акумулятор

Зверніть увагу на діапазон температур для за- ряджання акумулятора, див. Технічні дані.

i ПРИМІТКА Більш докладну інформацію див. в окремих інструкціях по експлуатації акумулятора та зарядного пристрою:

■ Посібник користувача 443130: акумулятори
■ Посібник користувача 443131: зарядні пристрої

5.3 Установлення та виймання акумулятора (04, 05)

УВАГА! Небезпека пошкодження акумулятора. Якщо після використання акумулятор залишити в пристрої, це може призвести до пошкодження акумулятора.

Одразу після використання акумулятор слід вийняти з пристрою та зберігати в захищеному від впливу низьких температур місті.
Акумулятор слід вставляти в пристрій без- посередньо перед використанням.

Встановлення акумулятора (04)

1. Вставте акумулятор (04/1) в затискач (04/2) на базовому агрегаті до клацання (04/a).

Виймання акумулятора (05)

1. Натисніть та утримуйте кнопку розблокування (05/1) на акумуляторі (05/2).
2. Вийміть акумулятор (05/a).

6 ЕКСПЛУАТАЦІЯ

6.1 Перевірка рівня заряду акумулятора

Індикатор рівня заряду акумулятора (01/6) розташований в верхній частині базового агрегата.

Він складається з трьох сегментів. Сегменти загоряються або блимають в залежності від рівня заряду.

Сегмент Рівень заряду аку-мулятора
Загоряються 3 сег-менти:	акумулятор повністю заряджений.
Загоряються 2 сег-менти:	акумулятор зарядже-ний на 2/3.
Загоряється 1 сег-мент:	акумулятор зарядже-ний на 1/3.
Блимає 1 сегмент: низький рівень заря-ду батареї. Пристрій незабаром вимкнеть-ся.

6.2 Перевірте ланцюгове мастило

Переконуйтеся в тому, що в баку є достатньо масла для змащення пиляльного ланцюга:

перед кожним використанням

під час роботи
під час кожної заміни акумулятора

У разі низького рівня масла заповніть масло для змашення пиляльного ланцюга.

Порядок дій: див. розділ 5.1 "Заливання масла для змашення пиляльного ланцюга (03)", сторінка 331.

6.3 Регулювання довжини телескопічної штанги (06)

Довжина телескопічної штанги (06/2) регулюється плавно. Завдяки цьому можна вибрати та встановити необхідну для обрізки довжину штанги.

1. Покрутити фіксувальну гільзу (06/1) у напрямку відкритого замка (06/a), доки за-тискач не звільниться.
2. Пересунути телескопічну штангу на необ- хідну довжину (06/b)
3. Затягнути фіксувальну гільзу.

6.4 Поворот маточини пили (07)

Поворотна маточина пили забезпечує зручне та безпечне робоче положення.

1. Натисніть кнопку (07/1) з обох боків мато- чини пили.
2. Поверніть маточину пили в потрібне положення (07/a).
3. Відпустіть кнопку. Маточина пили фіксується в вибраному положенні.

6.5 Увімкнення та вимкнення пристрою (08)

Увімкнення пристрою

1. Встановити пристрій в робоче положення.
2. Натиснути та утримувати кнопку деблокування (08/1) на базовому агрегаті.
3. Натиснути та утримувати вимикач (08/2).
4. Відпустити кнопку деблокування. Після запуску пристрою не потрібно утримувати кнопку деблокування. Кнопка деблокування повинна перешкоджати випадковому запуску пристрою.

Вимкнення пристрою

1. Відпустіть вимикач.
2. Вийняти акумулятор для запобігання не- навмисному повторному увімкненню: див. розділ 5.3 "Установлення та виймання а- кумулятора (04, 05)", сторінка 332.

7 ВКАЗІВКИ ЩОДО ВИКОРИСТАННЯ (09 - 14)

⚠ ПОПЕРЕДЖЕННЯ! Підвищена небезпека падіння. Існує підвищена небезпека падіння, якщо роботу виконують з підвищеного рівня (наприклад, сходи).

Завжди працюйте з пристроєм із землі і переконайтеся в тому, що ви стоїте на твердому ґрунті.
Дотримуйтеся правил техніки безпеки.
■ При обрізанні гілок висоторіз (09/1) можна піднімати (09/2) з максимальним кутом на-хилу 60°.
Користувач повинен зайняти таке положення, щоб зріз можна було зробити по можливості під кутом 90° до гілки (10/а).
Товсті гілки слід зрізати частинами (11/1), щоб краще контролювати зону падіння відрізаних гілок.
Не можна зрізати гілки в місці потовщення біля основи. В іншому випадку рана в місці зрізу буде повільно затягуватися, в результаті чого може початися процес гниття деревини (12).
Під час роботи слід використовувати зубчатий упор (13/1), щоб притиснути (13/a) висоторіз до гілки (13/2) та таким чином зафіксувати його на гілці.
Перш ніж зрізати гілку (14/b), перший надріз слід зробити (14/a) на нижній частині гілки. За рахунок цього можна уникнути задирів на корі та ран, що довго загоюються. Щоб уникнути затиснення пили надріз на нижній частині гілки повинен становити не більше 1/3 товщини гілки.
- Щоб пилу не затиснуло, висоторіз слід витягати з розпилу з ланцюгом, який ще обертається.

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

ПОПЕРЕДЖЕННЯ! Небезпека порізів!

Небезпека отримання різаних ран під час контакту з гострими рухомими деталями пристрою і ріжучим інструментом.

Завжди вимикайте пристрій перед технічним і сервісним обслуговуванням та очищенням. Вийміть акумулятор.
Завжди носіть захисні рукавиці під час технічного обслуговування, догляду та очищення.

Ремонтні роботи мають проводитися тільки кваліфікованими фахівцями виключно із використанням оригінальних запасних частин.

Після кожного використання перевіряйте пристрій на знос та у разі необхідності заміняйте пошкоджені деталі.
Слід берегти пристрій від впливу води або вологи. Очищайте пластикові деталі тканиною та не використовуйте миючі засоби а-бо розчинники.
Очищайте вентиляційні жалюзі, якщо вони засмічені.
■ Не розпилюйте воду на пристрій і не використовуйте очищувач високого тиску.

8.1 Перевірка змашування пиляльного ланцюга

УВАГА! Небезпека пошкодження обладнання. Контакт із землею неминуче призводить до затуплення ріжучих зубців.

■ Не можна допускати контакту ланцюга із землею, пилу завжди слід тримати на безпечній відстані в 20 см від землі!

1. Увімкніть пристрій.
2. Тримати висоторіз кінцем пили в напрямку картону або паперу, розстелених на землі.
   Якщо пляма масла на картоні або папері збільшується, то система змащення ланцюга функціонує справно.
   Якщо, незважаючи на повний масляний бак, пляма масла не з'являється: слід прочистити масловипускний отвір і паз направляючої шини.

Якщо це не допоможе, слід звернутися до сер- вісної служби.

8.2 Перевірка натягу пиляльного ланцюга

ОБЕРЕЖНО! Небезпека травмування пиляльним ланцюгом. Ріжучі кромки пиляльного ланцюга дуже гострі, тому контакт з ланцюгом може стати причиною різаних ран. Перед виконанням будь-яких видів робіт з ланцюгом необхідно:

вимкнути пристрій та вийняти акумулятор;
■ надіти захисні рукавички.

Слід регулярно перевіряти натяг пиляльного ланцюга, тому що нові ланцюги теж розтягуються.

1. Пиляльний ланцюг слід злегка відтягнути вниз і при цьому перевірити:

У холодному стані: пиляльний ланцюг натягнуто правильно, якщо по центру направляючої шини його можна відтягнути на 3 - 4 мм і провернути на шині вручну. В процесі експлуатації при нагріванні пиляльний ланцюг подовжується та провисає.
Головні ланки пиляльного ланцюга не повинні виступати з канавки на нижній стороні напрямної шини, в іншому випадку ланцюг може зіскочити.

1. У разі необхідності пиляльний ланцюг слід підтягнути (див. розділ 8.3 "Регулювання натягу пиляльного ланцюга (15)", сторінка 334).

8.3 Регулювання натягу пиляльного ланцюга (15)

1. Для регулювання натягу ланцюга використовувати викрутку на ключі з шестигранною голівкою.

Збільшити натяг пиляльного ланцюга: болт натягу ланцюга (15/1) закрутити за годинниковою стрілкою (15/a).
Зменшити натяг пиляльного ланцюга: болт натягу ланцюга закрутити проти годинникової стрілки (15/b).

1. Перевірити натяг ланцюга (див. розділ 8.2 "Перевірка натягу пиляльного ланцюга", сторінка 334). У разі необхідності повторити попередній крок.

8.4 Заміна напрямної шини та пиляльного ланцюга (16 - 20)

У разі зниження продуктивності різання пи- ляльний ланцюг і, можливо, напрямну шину необхідно замінити. Напрямну шину слід замі- нити за наявності значних ознак зносу напрямного жолоба для пиляльного ланцюга.

Дозволяється використовувати лише оригінальні запасні частини виробника (див. технічні характеристики).

ОБЕРЕЖНО! Небезпека травмування пиляльним ланцюгом. Ріжучі кромки пиляльного ланцюга дуже гострі, тому контакт з ланцюгом може стати причиною різаних ран. Перед виконанням будь-яких видів робіт з ланцюгом необхідно:

вимкнути пристрій та вийняти акумулятор;
■ надіти захисні рукавички.

Зняття пиляльного ланцюга та напрямної шини

1. Викрутити гвинти із внутрішнім шестигранником (16/1) за допомогою шестигранника ключа із внутрішнім шестигранником.
2. Зняти середню частину (16/2) та кришку ланцюгової зірочки (16/3).
3. Зняти пиляльний ланцюг (16/4) та напрямну шину (16/5).
4. Від'єднати пиляльний ланцюг від напрямної шини.

Очищення

1. Очистити всі зняті деталі від тирси та масляних відкладень.
2. Очистити всі відкриті деталі на маточині пили, особливо зірочку та отвір для впуску мастила.

Встановлення пиляльного ланцюга та напрямної шини

1. Повертати болт натягу ланцюга (17/1) ви- круткою шестигранного ключа доти, доки штифт натягу ланцюга (17/2) не опиниться на задньому кінці різьблення (17/a), див. розділ 8.3 "Регулювання натягу пиляль- ного ланцюга (15)", сторінка 334.

2. Встановити пиляльний ланцюг на напрямну шину:

Зубці (18/1) пиляльного ланцюга (18/2), які повинні розташовуватися зверху на верхівці напрямної шини, підтягнути (18/а) до верхівки напрямної шини (18/3).
Примітка: Стежити за правильним напрямком ходу ланок!

Пиляльний ланцюг укласти в ланцю- говий паз (18/4) направляючої шини та

провернути ланцюг таким чином, щоб весь ланцюг лежав на шині.

1. Напрямну шину з укладеним пиляльним ланцюгом накласти на корпус:

■ обернути пиляльний ланцюг (19/1) навколо зірочки (19/2).
Напрямну шину (19/3) розмістіть так, щоб напрямна цапфа (19/4) потрапила до прорізу напрямної шини.
Напрямну шину розмістіть так, щоб штифт натягу ланцюга (19/5) потрапив до прорізу напрямної шини.
Пиляльний ланцюг розмістити таким чином, щоб він перебував у пазу напрямної шини та був надітим на ланцюгову зірочку.

1. Закрити корпус:

■ встановити кришку ланцюгової зірочки (20/1) та середню частину (20/2).

Вставити та затягнути гвинти із внутрішнім шестигранником (20/3).

1. Натяг пиляльного ланцюга (див. розділ 8.3 "Регулювання натягу пиляльного ланцюга (15)", сторінка 334).

9 УСУНЕННЯ НЕСПРАВНОСТЕЙ

ОБЕРЕЖНО! Небезпека травмування.

Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслуговування та очищення!

ПРИМИТКА У разі виникнення пошко- джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби підтримки.

Несправність Причина Усунення
Двигун не працює. Акумулятор розряджений. Зарядіть акумулятор.
	Акумулятор не встановлений або встановлений неправильно.	Правильно встановіть акумулятор.
	Відсутня подача електроенергії.	1. Вийміть акумулятор.2. Почистити контакт роз'єму.3. Знову встановити акумулятор.
Двигун працює з перебоями. Несправність вимикача. Зверніться в сервісний центр виробника.
Напрямна шина та пиляльний ланцюг нагріваються. Появадиму.	Пиляльний ланцюг занадто натягнутий.	Перевірити натяг ланцюга. Підтягніть пиляльний ланцюг.
	Масляний бак порожній. Долийте масло для змащення пиляльного ланцюга.
	Масловипускний отвір і (а-бо) паз напрямної шини забруднені.	Очистіть масловипускний отвір і (або) паз напрямної шини.
Двигун працює, але пиляльний ланцюг не обертається.	Пиляльний ланцюг занадто натягнутий.	Перевірити натяг ланцюга. Підтягніть пиляльний ланцюг.
	Несправність приладу Зверніться в сервісний центр виробника.
Замість тирси викидається деревний пил. Висоторіз затиснуло деревиною.	Пиляльний ланцюг затупився.	Зверніться в сервісний центр виробника.
Нетипова вібрація приладу. Несправність приладу Зверніться		в сервісний центр виробника.
Тривалість роботи від акумулятора суттєво знизилася.	Термін служби акумулятора завершився.	Замініть акумулятор. Використовуйте лише оригінальні запчастини від виробника.
Акумулятор не заряджається. Контакти акумулятора забруднені.		Зверніться в сервісний центр виробника.
	Несправність акумулятора або зарядного пристрою.	Замінити акумулятор або зарядний пристрій. Використовуйте лише оригінальні запчастини від виробника.
	Акумулятор занадто гарячий.	Дочекайтеся охолодження акумулятора.

10 ТРАНСПОРТУВАННЯ

Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть пристрій і вийміть акумулятор.
2. Надіньте ланцюговий захист.
3. Від'єднайте маточину пили від базового агрегата.
4. У транспортних засобах: Зафіксуйте маточину пили від перекидання, пошкодження та витікання мастила для ланцюга.

Акумулятор В125 Li (арт. №: 113896)

ПРИМИТКА Номінальна потужність акумулятора складає більше 100 Вт·год! Тому слід дотримуватись наступних правил транспортування!

Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

з метою приватного використання користувачі можуть транспортувати акумулятор дорожнім транспортом без будь-яких додаткових заходів безпеки, але в упаковці для роздрібного продажу;
Комерційні користувачі, які виконують перевезення в зв'язку зі своєю основною діяльністю (наприклад, поставки на будівельні майданчики або місця навантаження та з них), можуть також скористатися цим спрощенням.

В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотримуватися правил про небезпечні вантажі! Недо-

тримання загрожує відправнику і, можливо, пе- ревізнику суворим покаранням.

Інші вказівки щодо транспортування та надсилання

Транспортувати та надсилати літій-іонні акумулятори дозволяється тільки у неушко- дженому стані!
Для транспортування акумулятора використовувати виключно оригінальну упаковку або відповідну упаковку для небезпечного вантажу (не стосується акумуляторів з номінальною потужністю менше 100 Вт·год).
Необхідно заклеїти відкриті контакти акумулятора, щоб уникнути короткого замикання.
Необхідно захистити акумулятор від ковзання всередині упаковки, щоб уникну-ти пошкоджень.
В разі транспортування або надсилання необхідно перевірити правильність маркування та документації відвантаження (наприклад, кур'єрською або експедиторської службою).
Необхідно заздалегідь дізнатися, чи можливе транспортування з обраним постачальником послуг, і повідомити про надсилання.

Рекомендуємо звернутися до фахівця з небезпечних вантажів для підготування пристрою до надсилання. Слід дотримуватися будь-яких діючих національних приписів.

11 ЗБЕРІГАННЯ

11.1 Зберігання пристрою

Витягуйте акумулятор після кожного застосування пристрою.
Ретельно очищайте пристрій і за наявності встановлюйте всі захисні кришки.
Зберігайте пристрій у сухому місці, що за- кривається, недоступному для дітей.

У разі перерв у роботі більш ніж на 30 днів зробіть таке:

■ злити з масляного бака масло для эмашування пиляльного ланцюга;
■ зняти пиляльний ланцюг і напрямну шину, очистити їх і обробити антикорозійним мастилом;

УВАГА! Небезпека пошкодження пристрою. Під час зберігання висихання/склеювання масла для змащування пиляльного ланцюга може призвести до пошкодження маслопровідних деталей і масляного насоса!

■ Перед тривалим зберіганням слід зливати масло для змашування пиляльного ланцюга з пристрою.

11.2 Зберігання акумулятора та зарядного пристрою

i ПРИМІТКА Див. детальну інформацію в окремих посібниках для акумулятора і зарядного пристрою.

12 УТИЛІЗАЦІЯ

Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед викиданням! Їхня утилізація регулюється законом про акумулятори.
Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодавства після використання.
Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією!

Символ з перекресленого смітника означає, що електричні та електронні пристрої заборонено утилізувати разом з іншими побутовими відходами.

Електричні та електронні пристрої можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про-давці зобов'язані приймати їх чи пропону-вати їх на добровільній основі.

Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2012/19/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації електричних та електронних пристроїв.

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інформацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.
Власники або користувачі батарей або акумуляторів зобов'язуються повертати його відповідно до законодавства після використання. Повернення обмежується постачанням невеликих кількостей.

Старі батареї можуть містити шкідливі речовини або важкі метали, які можуть завдати школи довкіллю і здоров'ю. Утилізація відпрацьованих батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важливих активів.

Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилізувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

■ Hg: батарея містить понад 0,0005 % ртуті
Cd: батарея містить понад 0,002 % кадмію
■ Pb: батарея містить понад 0,004 % свинцю

Акумулятори та батареї можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини батарей і акумуляторів
■ пункт збору загальної системи повернення відпрацьованих акумуляторів
■ пункт збору виробника (якщо він не є чле- ном загальної системи повернення)

Ці заяви застосовуються тільки для акумуляторів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і батарей.

13 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Технічні характеристики: див. таблицю з технічними характеристиками на початку цього посібника з експлуатації.

* Примітки щодо значень емісії вібрацій та рівня шуму:

Вимірювання зазначених значень емісії вібрацій та рівня шуму проводилося відповідно до стандартизованого методу випробування, вони можуть використовува-

тися для порівняння електроінструментів.

Зазначені значення емісії вібрацій та рівня шуму можуть використовуватися для попередньої оцінки впливу (ступеня впливу вібрації).
■ Значення емісії вібрацій та рівня шуму можуть відрізнятись від зазначених значень у разі фактичного використання електроінструменту залежно від способу його використання.
Дотримуйтесь заходів безпеки відповідно до розділу з техніки безпеки. Намагайтеся тримати вібраційне навантаження в межах мінімуму. Зразкові заходи щодо зниження вібраційного навантаження передбачають використання рукавиць під час використання приладу й обмеження робочого часу. В цьому випадку слід враховувати всі частини робочого циклу (наприклад, час вимикання електроприладу і час вмикання без навантаження).

14 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням:

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
■ Самовільна зміна технічних характеристик
Використання не за призначенням

Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням
■ частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.

Russia

вул. Броварська 156, 07442

с. Велика Димерка, Броварській район,

Київська область, Україна

Телефон/факс: [phone] / 09

UK
