BRUGSANVISNING 18 V CSA 1820 AL-KO

2.4 Sikkerheds- og beskyttelsesanord-

3.1 Generelle sikkerhedsanvisninger for

elværktøjer ......................................... 219

3.1.1 Arbejdspladssikkerhed ................ 219

3.1.4 Brug og håndtering af den elektri-

ske maskine................................. 220

3.1.5 Brug og håndtering af den batte-

3.2 Sikkerhedsanvisninger for grensaven 221

3.5 Sikkerhedsanvisninger om batteri og

oplader ............................................... 222

3.6 Sikkerhedsanvisninger vedr. betje-

5.1 Påfyldning af savkædeolie (03) ..........223

5.2 Opladning af batteri ............................224

5.3 Isætning og udtagning af batteriet

6.3 Forlængelse/forkortelse af teleskop-

6.5 Tænd og sluk for maskinen (08).........225

7 Arbejdsmåde og arbejdsteknik (09–14)...225 8 Vedligeholdelse og pleje ...........................225

8.1 Kontrol af savkædesmøringen............225

8.2 Kontrol af kædestramningen ..............226

8.3 Stramning og slækning af savkæden

(15) .....................................................226

8.4 Udskiftning af styreskinnen og sav-

11.2 Opbevaring af batteri og oplader ........228

Den tyske udgave er den originale driftsvej- ledning. Alle andre sprog er oversættelser af den originale driftsvejledning.

Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

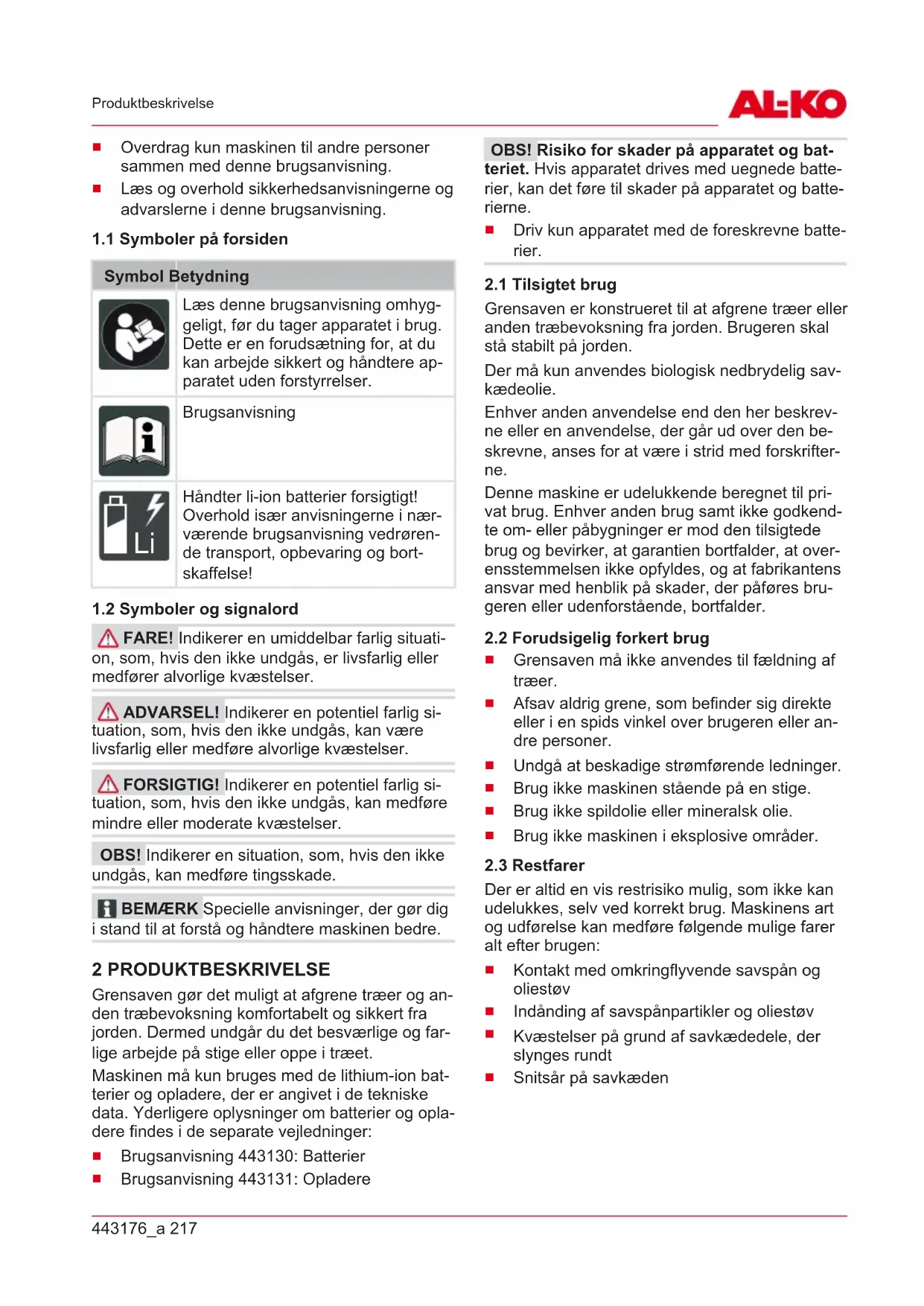

1.1 Symboler på forsiden

Symbol Betydning Læs denne brugsanvisning omhyg- geligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere ap- paratet uden forstyrrelser. Brugsanvisning

Håndter li-ion batterier forsigtigt! Overhold især anvisningerne i nær- værende brugsanvisning vedrøren- de transport, opbevaring og bort- skaffelse!

1.2 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situati- on, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser. ADVARSEL! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser. FORSIGTIG! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser. OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade. BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre. 2 PRODUKTBESKRIVELSE Grensaven gør det muligt at afgrene træer og an- den træbevoksning komfortabelt og sikkert fra jorden. Dermed undgår du det besværlige og far- lige arbejde på stige eller oppe i træet. Maskinen må kun bruges med de lithium-ion bat- terier og opladere, der er angivet i de tekniske data. Yderligere oplysninger om batterier og opla- dere findes i de separate vejledninger:

Grensaven er konstrueret til at afgrene træer eller anden træbevoksning fra jorden. Brugeren skal stå stabilt på jorden. Der må kun anvendes biologisk nedbrydelig sav- kædeolie. Enhver anden anvendelse end den her beskrev- ne eller en anvendelse, der går ud over den be- skrevne, anses for at være i strid med forskrifter- ne. Denne maskine er udelukkende beregnet til pri- vat brug. Enhver anden brug samt ikke godkend- te om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at over- ensstemmelsen ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres bru- geren eller udenforstående, bortfalder.

2.2 Forudsigelig forkert brug

Grensaven må ikke anvendes til fældning af træer.

Undgå at beskadige strømførende ledninger.

Brug ikke maskinen stående på en stige.

Brug ikke spildolie eller mineralsk olie.

Brug ikke maskinen i eksplosive områder.

Der er altid en vis restrisiko mulig, som ikke kan udelukkes, selv ved korrekt brug. Maskinens art og udførelse kan medføre følgende mulige farer alt efter brugen:

Kontakt med omkringflyvende savspån og oliestøv

Kvæstelser på grund af savkædedele, der slynges rundt

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL! Fare for alvorlige kvæstel- ser pga. manipulerede sikkerheds- og beskyt- telsesanordninger. Der kan opstå alvorlige kvæ- stelser under arbejdet med grensaven, hvis der er blevet manipuleret med sikkerheds- og beskyt- telsesanordningerne.

Sæt aldrig sikkerheds- og beskyttelsesanord- ningerne ud af funktion!

Beskyttelsesafdækningen skal sættes på styre- skinnen og savkæden før en transport for at und- gå kvæstelser på personer eller tingsskader.

2.4.2 Oplåsningsknap

Oplåsningsknappen låser tænd/sluk-knappen op. Denne funktion forhindrer, at maskinen tændes utilsigtet ved bare at trykke på tænd/sluk-knap- pen.

Symbol Betydning Vær særligt forsigtig under håndte- ringen! Udsæt ikke maskinen for regn! Brug beskyttelseshjelm og øjen- værn! Brug beskyttelseshandsker! Brug solidt fodtøj! Læs brugsanvisningen før brug! Symbol Betydning Overhold en afstand på 10 m til strømførende ledninger! Fjern batteriet før indstillings-, ren- gørings- eller vedligeholdelsesar- bejder.

2.5.2 Betjeningssymbol

Symbol Betydning Savkædens rotationsretning Spænd/løsn teleskopstangen

Styreskinne med savkæde

Beskyttelsesafdækning med unbra- konøgle

Kædehjulets skærm 19 Brugsanvisning 20 Oplader*

3.1 Generelle sikkerhedsanvisninger for

elværktøjer ADVARSEL! Læs alle sikkerhedsanvis- ninger, generelle anvisninger, illustrationer og tekniske data, som maskinen er udstyret med. Manglende overholdelse af de efterfølgen- de anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsanvisninger med henblik på fremtidig brug. Begrebet "maskine", der anvendes i sikkerheds- anvisningerne henviser til strømdrevne maskiner (med strømkabel) eller batteridrevne maskiner (uden strømkabel).

3.1.1 Arbejdspladssikkerhed

Sørg altid for, at arbejdsområdet er rydde- ligt og veloplyst. Uorden eller dårligt oplyste arbejdsområder kan være skyld i ulykker.

Arbejd ikke med maskinen i eksplosions- farlige områder, hvor der er brandfarlige væsker, gasser eller støvpartikler. Maski- ner danner gnister, der kan antænde støv el- ler dampe.

Hold børn og andre personer på afstand, mens maskinen benyttes. Hvis din op- mærksomhed afledes, kan du miste kontrol- len over maskinen.

3.1.2 Elektrisk sikkerhed

Maskinens tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sam- men med en beskyttelsesjordet maskine. Stik uden adaptere og passende stikdåser mindsker risikoen for strømstød.

Undgå, at kroppen kommer i kontakt med jordede genstande som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindel- se.

Beskyt maskinen mod regn og fugt. Hvis der trænger vand ind i maskinen, øges risiko- en for elektrisk stød.

Brug ikke tilslutningsledningen uhen- sigtsmæssigt, f.eks. for at bære maski- nen, hænge den op eller for at trække stik- ket ud af stikkontakten. Hold tilslutnings- ledningen på afstand af varme, olie, skar- pe kanter eller bevægelige dele. Tilslut- ningsledninger, der er beskadigede eller i urede, øger risikoen for elektrisk stød.

Når du arbejder med en maskine under åben himmel, må du kun bruge forlænger- ledninger, der er egnet til udendørs brug. Når der anvendes forlængerledninger, der er egnet til udendørs brug, mindskes risikoen for elektrisk stød.

Hvis det ikke kan undgås at maskinen be- tjenes i fugtige omgivelser, skal der an- vendes et fejlstrømsrelæ. Brugen af et fejl- strømsrelæ mindsker risikoen for elektrisk stød.

Arbejd altid opmærksom, vær bevidst om, hvad du gør, og brug din sunde fornuft, når du arbejder med maskinen. Brug ikke maskinen, hvis du er træt eller påvirket afDK 220 CSA 1820 Sikkerhedsanvisninger narkotika, alkohol eller medicin. Når du bruger maskinen, kan et øjebliks uopmærk- somhed føre til alvorlige kvæstelser.

Bær personligt sikkerhedsudstyr og altid beskyttelsesbriller. Alt efter maskinens art og brug skal der bæres personlige vær- nemidler såsom støvmaske, skridsikre be- skyttelsessko, beskyttelseshjelm eller høre- værn, hvilket mindsker risikoen for kvæstel- ser.

Forebyg, at maskinen går i gang utilsigtet. Forvis dig om, at der er slukket for maski- nen, før du slutter den til strømforsynin- gen og/eller batteriet samt løfter eller bæ- rer den. Der er fare for ulykke, hvis du bærer maskinen og samtidigt har fingeren på tænd/ sluk-knappen eller hvis maskinen er tændt, når den tilsluttes strømforsyningen.

Fjern indstillingsværktøj eller skruenøg- ler, før du tænder for maskinen. Et værktøj eller en nøgle, der er i en roterende del af maskinen, kan medføre kvæstelser.

Undgå unormale kropsstillinger. Sørg for sikkert fodfæste, og sørg altid for at holde balancen. På denne måde kan du bedre kontrollere maskinen i uventede situationer.

Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra be- vægelige dele. Løstsiddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

Kan der monteres støvudsugnings- og - opsamlingsanlæg, skal dette tilsluttes og bruges som tilsigtet. Støvgener mindskes, når der bruges en støvudsugningsanordning.

Vær ikke overmodig, og tilsidesæt ikke sikkerhedsforskrifterne for maskinen, og- så selv om du kender maskinen godt efter megen brug. Uagtsom håndtering kan lyn- hurtigt medføre alvorlige kvæstelser.

3.1.4 Brug og håndtering af den elektriske

Pas på ikke at overbelaste maskinen. Brug kun den maskine, der er egnet til ar- bejdet. Du arbejder bedre og mere sikkert med den korrekte maskine inden for det an- givne ydelsesområde.

Brug ikke maskinen med defekte kontak- ter. En maskine, der ikke længere kan tæn- des og slukkes, er farlig og skal repareres.

Træk stikket ud af stikdåsen, og/eller fjern batteriet, før du indstiller på maskinen, skifter reservedele eller rydder maskinen væk. Disse forsigtighedsregler forhindrer, at maskinen startes utilsigtet.

Opbevar maskinen, der ikke er i brug, uden for børns rækkevidde. Lad ikke per- soner bruge maskinen, hvis de ikke har sat sig ind dens brug eller ikke har læst disse anvisninger. Maskiner udgør en fare, hvis de bruges af uerfarne personer.

Plej maskinen og påstiksværktøjet om- hyggeligt. Kontroller, om bevægelige dele fungerer som de skal og ikke sidder i klemme, om dele er i stykker eller beska- diget på en sådan måde, at maskinens funktion nedsat. Få beskadigede dele re- pareret, før maskinen tages i brug. Mange ulykker har deres årsag i dårligt vedligeholdte maskiner.

Hold skærende/klippende værktøjer skar- pe og rene. Omhyggeligt plejede skærende/ klippende værktøjer med skarpe skære-/klip- pekanter går ikke så let fast og er lettere at styre.

Brug maskinen, tilbehør, påstiksværktøj osv. i overensstemmelse med anvisnin- gerne. Tag højde for arbejdsforholdene og aktiviteten, der skal udføres. Der er risiko for farlige situationer, hvis maskiner bruges til andet end det, de er beregnet til.

3.1.5 Brug og håndtering af den

Lad kun batterierne op i opladere, der an- befales af producenten. Der er fare for brand, hvis en oplader, der kun er egnet til en bestemt type genopladelige batterier, bruges sammen med andre batterier.

Brug kun de dertil beregnede batterier i maskinen. Brug af andre batterier kan med- føre kvæstelser og brandfare.

Hold batterier, der ikke anvendes, på af- stand af hæfteklammerne, mønter, nøgler, søm, skruer eller andre mindre metalgen- stande, der kan forårsage en direkte for- bindelse af polerne. Kortslutning mellem batterikontakterne kan forårsage forbrændin- ger eller brand.

Ved forkert anvendelse kan der sive væ- ske ud af batteriet. Undgå al kontakt med443176_a 221 Sikkerhedsanvisninger væsken. Ved utilsigtet kontakt skylles med vand. Opsøg læge, hvis væsken kommer i øjnene. Udsivende batterivæske kan medføre hudirritation eller forbrændinger.

Brug ikke beskadigede eller ombyggede batterier. Beskadigede eller ombyggede bat- terier kan forholde sig uforudsigeligt og med- føre brand, eksplosion eller fare for kvæstel- ser.

Udsæt ikke et batteri for ild eller for høje temperaturer. Ild eller temperaturer over 130°C kan forårsage en eksplosion.

Overhold alle anvisninger til opladning, og oplad aldrig batteriet eller den batterid- revne maskine uden for det temperatur- område, der er angivet i brugsanvisnin- gen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan øde- lægge batteriet og øger risikoen for brand.

Lad kun kvalificerede fagfolk reparere ma- skinen og kun med originale reservedele. På denne måde er der sikkerhed for, at ma- skinens sikkerhedsfunktioner opretholdes.

Udfør aldrig service på beskadigede batte- rier. Kun producenten eller et autoriseret kundeværksted må udføre servicen.

3.2 Sikkerhedsanvisninger for grensaven

Uerfarne personer skal instrueres og skoles i maskinens brug.

Nationale og/eller regionale forskrifter kan indskrænke maskinens brug på nogle af da- gens tidspunkter.

Pas altid på at ingen kropsdele kommer ind i savkædens område. Fjern ikke afskå- ret materiale, eller hold ikke fast i det ma- teriale der skal skæres, når savkæden be- væger sig. Fjern kun blokeret materiale, når maskinen er slukket. Et øjebliks uop- mærksomhed i håndteringen af grensaven kan føre til alvorlige kvæstelser.

Mindsk risikoen for livsfarlige elektriske stød ved aldrig at bruge grensaven i nær- heden af elektriske ledninger. Berøring af eller brug i nærheden af strømledninger kan medføre alvorlige kvæstelser eller livsfarlige elektriske stød.

Hold kun grensaven fast i de isolerede greb, da savkæden kan komme i berøring med skjulte strømledninger. Hvis savkæ- den kommer i kontakt med en strømførende ledning, kan metalgenstande blive strømfø- rende og forårsage elektriske stød.

Betjen altid grensaven med begge hæn- der. Hold fast i grensaven med begge hæn- der, så du ikke mister kontrollen.

Brug øjenværn. Yderligere værnemidler til hoved, hænder, ben og fødder anbefales. Passende beskyttelsestøj mindsker risikoen for kvæstelser som følge af omkringflyvende spåner og utilsigtet berøring af savkæden.

Brug hovedværn, når du arbejder over ho- vedhøjde med grensaven. Nedfaldende stykker kan medføre alvorlige kvæstelser.

Arbejd ikke med grensaven oppe i et træ, på en stige, fra et tag eller et ustabilt un- derlag. Drift på denne måde medfører en al- vorlig risiko for kvæstelser.

Ved savning af grene, som er under spænding, skal du regne med, at de svir- per tilbage. Når spændingen i træfibrene fri- gives, kan grenen, der er under spænding, ramme brugeren og/eller forårsage, at ved- kommende mister kontrollen over grensaven.

Vær særligt forsigtig ved savning af krat og unge træer. Det tynde materiale kan blive viklet fast i savkæden og slå imod dig eller få dig til at miste balancen.

Bær altid grensaven i grebet og kun, når savkæden ikke bevæger sig. Når grensa- ven transporteres eller opbevares, skal skeden være sat på styreskinnen. Rigtig håndtering af grensaven mindsker risikoen for kvæstelser som følge af savkæden.

Overhold anvisningerne vedr. smøring, kædestramning og udskiftning af styre- skinne og kæde. En forkert strammet eller smurt kæde kan enten gå i stykker eller øge tilbageslagsrisikoen.

Sav kun i træ. Brug ikke grensaven til ar- bejde, som den ikke er beregnet til. Ek- sempel: Brug ikke grensaven til savningDK 222 CSA 1820 Sikkerhedsanvisninger af metal, plastic, murværk eller byggema- terialer, der ikke består af træ. Brug af grensaven til arbejde, den ikke er beregnet til, kan føre til farlige situationer.

Grensaven er ikke egnet til fældning af træer. Brug af grensaven til arbejde, den ikke er beregnet til, kan medføre alvorlige kvæ- stelser for brugeren eller andre personer.

Fare pga. vibration Den faktiske vibrationsemissionsværdi under brug af apparatet kan afvige fra den værdi, som producenten har angivet. Vær opmærk- som på følgende indflydelsesfaktorer før og under brug:

Bruges apparatet som tilsigtet?

Skæres eller forarbejdes materialet kor- rekt?

Er apparatet i en ordentlig brugbar til- stand?

Er skæreværktøjet slebet korrekt, og er det korrekte skæreværktøj monteret?

Er der monteret holdegreb eller ekstra vi- brationsgreb, og er de fast forbundet med apparatet?

Brug kun apparatet med den hastighed, der er foreskrevet til det pågældende arbejde. Undgå maksimal hastighed, så larm og vibra- tioner minimeres.

Apparatets larm og vibrationer kan blive for- øget som følge af ukorrekt brug og service. Dette medfører sundhedsskader. Sluk appa- ratet i disse tilfælde med det samme, og få den repareret af et autoriseret serviceværk- sted.

Belastningen som følge af vibrationer afhæn- ger af det arbejde, der udføres eller af appa- ratets brug. Vurder belastningen, og sørg for tilstrækkelige arbejdspauser. Dermed redu- ceres belastningen som følge af vibrationer over hele arbejdstiden.

Bruges apparatet i længere tid, udsættes bru- geren for vibrationer, hvilket kan give kreds- løbsforstyrrelser ("hvide fingre"). Bær hand- sker, og hold hænderne varme for at minime- re denne risiko. Fastslås symptomer på "hvi- de fingre", skal en læge opsøges med det samme. Til disse symptomer hører: Følelses- løshed, snurren, kløen, smerter, ingen kraft, eller farven eller hudens tilstand ændrer sig. Disse symptomer angår normalt fingre, hæn- der eller pulsen. Er temperaturerne udendørs lave, er risikoen større.

Hold længere pauser i løbet af arbejdsdagen, så du kan komme dig igen efter larm og vi- brationer. Planlæg dit arbejde således, at ap- parater, der danner kraftige vibrationer, bru- ges fordelt over flere dage.

Får du en ubehagelig fornemmelse, eller æn- dres hudens farve på hænderne under appa- ratets brug, skal arbejdet afbrydes med det samme. Hold nok pauser, før træthed melder sig. Uden tilstrækkelige pauser kan et hånd- arm-vibrationssyndrom opstå.

Minimer risikoen for at blive udsat for vibratio- ner. Plej apparatet som angivet i brugsanvis- ningen.

Skal apparatet bruges ofte, skal du henvende dig til din forhandler for at købe antivibrati- onstilbehør (f.eks. greb).

Undgå at arbejde med apparatet ved tempe- raturer på under 10°C. Fastlæg en arbejds- plan for, hvordan vibrationsbelastningen kan minimeres.

Støjbelastning kan ikke undgås helt med maski- nen. Brug den støjende maskine på tilladte tids- punkter. Overhold hviletider, og begræns arbej- dets varighed til det nødvendigste. For din egen personlige beskyttelse og for at beskytte perso- ner i nærheden, skal der bruges høreværn.

3.5 Sikkerhedsanvisninger om batteri og

Fjern batterierne fra maskinen inden oplad- ning.

Sæt ikke forskellige batterityper eller nye og brugte batterier ind i maskinen sammen.

Sæt batterier med den rigtige polaritet ind i maskinen.

Fjern batterierne fra maskinen, når den opbe- vares i længere tid.

Kortslut ikke maskinens tilslutningsklemmer eller batteriet. Brugsanvisninger Følg sikkerhedsanvisningerne for batteri og opla- der i de separate brugsanvisninger. Se:

3.6 Sikkerhedsanvisninger vedr. betjening

Hæv grensaven til en vinkel på maks. 60° un- der afgreningen. Holdes saven i en stejlere vinkel, kommer du uundgåeligt ind i det om- råde, hvor afsavede grene falder ned. Stå al- tid uden for dette område.

Planlæg i forvejen en flugtvej, hvor du kan vi- ge tilbage for nedfaldende grene. Denne vej skal være fri for forhindringer som f.eks. afsa- vede grene eller glatte steder, hvilket kan for- hindre dig i at vige tilbage.

Hold en sikkerhedsafstand til omkringstående personer, dyr, genstande eller bygninger, som skal være mindst ca. det 2,5-dobbelte af den længde, den afsavede gren har. Hvis det ikke er muligt, skal du save grenen af styk for styk.

Prøv ikke at save en gren af, hvis diameter er større end sværdets længde.

Undgå, at bevægelige grene eller genstande sætter sig fast i savkæden. Sluk i så fald om- gående for grensaven.

Tag batteriet ud af basismaskinen, og sæt beskyttelsesafdækningen på savkæden i for- bindelse med:

kontrol-, indstillings- og rengøringsarbej- der

arbejder på styreskinnen og savkæden

når du forlader maskinen

vedligeholdelses- og reparationsarbejder

Hold en afstand på mindst 10 m til overjordi- ske elektriske ledninger. 4 MONTERING ADVARSEL! Fare ved ufuldstændig mon- tering! Bruges et ufuldstændigt monteret appa- rat, kan det medføre alvorlige kvæstelser.

Brug kun maskinen, når den er helt monteret!

4. Drej fikseringsmuffen i retning af den lukkede

lås (02/c). Afmontering af savhovedet

1. Drej fikseringsmuffen i retning af den åbne

2. Træk savhovedet af.

5 IBRUGTAGNING FARE! Livsfare og fare for alvorlige kvæ- stelser. Manglende kendskab til sikkerhedsan- visningerne og betjeningsanvisningerne kan medføre alvorlige kvæstelser og endda have dø- den til følge.

Læs og overhold alle sikkerhedsanvisninger og betjeningsanvisninger i nærværende brugsanvisning samt i de brugsanvisninger, som der henvises til, før du bruger grensa- ven! ADVARSEL! Fare for kvæstelser pga. be- skadigede komponenter. Beskadigede kompo- nenter på grensaven kan medføre alvorlige kvæ- stelser.

Kontroller før hver brug, at grensaven er fuld- stændig, og at der ikke er skader eller slidte komponenter. Sikkerheds- og beskyttelses- anordninger skal være intakte.

Kontroller især maskinen, hvis den er faldet ned eller blevet udsat for svære stød.

5.1 Påfyldning af savkædeolie (03)

Maskinen er ikke påfyldt savkædeolie ved le- vering!DK 224 CSA 1820 Betjening OBS! Fare for skader på apparatet. Hvis ap- paratet arbejder uden savkædeolie, tager savkæ- den og styreskinnen skade.

Driv aldrig apparatet uden savkædeolie.

Fyld savkædeolie i olietanken, før arbejdet påbegyndes, og kontroller oliestanden under arbejdet.

Kontroller mindst hver gang arbejdet påbe- gyndes, om kædesmøringen fungerer. Savkædens levetid og skæreydelse afhænger af den optimale smøring. Under drift smøres sav- kæden automatisk med olie. OBS! Fare for skader på apparatet. Bruges der gammel olie til kædesmøringen, kan det inde- holdte metalstøv slide styreskinner og savkæde for hurtigt. Fabrikantens garantien bortfalder i dette tilfælde.

Brug aldrig gammel olie, men kun økologisk, nedbrydelig savkædeolie. OBS! Fare for miljøforurening. Brugen af mi- neralsk olie til kædesmøringen kan medføre al- vorlig miljøforurening.

Brug aldrig mineralsk olie, men kun økologisk nedbrydelig savkædeolie. Kontroller olieniveauet, før arbejdet påbegyndes samt hver gang batteriet skiftes, og fyld savkæ- deolie på efter behov:

1. Kontroller oliestanden i olietankens kon-

trolvindue (03/1). Man skal altid kunne se olie. Den minimale og maksimale oliestand må ikke overskrides.

3. Rengør maskinen omkring olietankdækslet

Brug en tragt for bedre at kunne fylde olie på.

Der må ikke komme snavs ind i olietanken.

5. Fyld olietanken med biologisk nedbrydelig

savkædeolie. Kontroller olieniveauet i olietan- kens kontrolvindue. Hold øje med, at olien ik- ke løber over!

6. Skru olietankdækslet på igen.

5.2 Opladning af batteri

Overhold temperaturområdet til opladningen, se de tekniske data. BEMÆRK Detaljerede informationer findes i de særskilte brugsanvisninger til batteri og opla- der:

5.3 Isætning og udtagning af batteriet (04,

05) OBS! Fare for beskadigelse af batteriet. For- bliver batteriet i apparatet efter brug, kan dette ødelægge batteriet.

Træk batteriet ud af apparatet lige efter brug, og opbevar batteriet beskyttet mod frost.

Sæt først batteriet i apparatet lige inden brug. Isætning af batteriet (04)

1. Skub batteriet (04/1) ind i batteriholderen

(04/2) på basismaskinen, indtil det går i hak (04/a). Udtagning af batteriet (05)

1. Tryk på udløserknappen (05/1) på batteriet

(05/2), og hold den inde.

Ladeindikatoren (01/6) sidder oven på basisma- skinen. Den består af tre segmenter. Segmenterne lyser og blinker afhængigt af ladetilstanden. Segment Ladetilstand 3 segmenter lyser: Batteri fuldt opladet. 2 segmenter lyser: Batteri ladet 2/3 op. 1 segment lyser: Batteri ladet 1/3 op. 1 segment blinker: Batteri næsten tomt. Maskinen slår snart fra.

Kontroller om der er nok savkædeolie i tan- ken:

hver gang inden arbejdet påbegyndes

senest når batteriet udskiftes

Fyld efter med savkædeolie, hvis oliestanden er for lav.443176_a 225 Arbejdsmåde og arbejdsteknik (09–14) Fremgangsmåde se kapitel 5.1 "Påfyldning af savkædeolie (03)", Side223.

6.3 Forlængelse/forkortelse af

teleskopstangen (06) Teleskopstangen (06/2) kan indstilles trinløst. Dermed kan længden tilpasses, så den passer til arbejdet.

1. Drej fikseringsmuffen (06/1) i retning af den

åbne lås (06/a), indtil den ikke længere sid- der fastspændt.

2. Forskyd teleskopstangen, indtil den ønskede

længde er nået (06/b)

Det drejelige savhoved muliggør en komfortabel og sikker arbejdsstilling under savningen.

6.5 Tænd og sluk for maskinen (08)

1. Sæt maskinen i arbejdsposition.

2. Tryk på oplåsningsknappen (08/1) på basis-

maskinen, og hold den inde.

3. Tryk på tænd/sluk-knappen (08/2), og hold

skal ikke længere trykkes ind, når maskinen er startet. Oplåsningsknappen skal forhindre, at maskinen startes utilsigtet. Sluk for maskinen

1. Slip tænd/sluk-knappen.

2. Tag evt. batteriet ud for at forhindre utilsigtet

genindkobling: se kapitel 5.3 "Isætning og udtagning af batteriet (04, 05)", Side224.

ARBEJDSTEKNIK (09–14) ADVARSEL! Øget risiko for styrt. Der er en øget risiko for styrt, hvis arbejdet udføres fra en forhøjet arbejdsposition (f.eks. en stige).

Overhold sikkerhedsanvisningerne.

Tykke grene skal saves af i afsnit (11/1), så du har bedre kontrol over, hvor grenene fal- der ned.

Lav et aflastningssnit (14/a) på grenens un- derside, inden grenen saves af (14/b). Det forhindrer, at barken rives af, og at der opstår skader på træet, som heler dårligt. Aflast- ningssnittet skal ikke være dybere end 1/3 af grenens tykkelse, da grensaven ellers kan sætte sig fast.

Træk altid grensaven ud af grenen med rote- rende savkæde, så den ikke sætter sig fast.

8 VEDLIGEHOLDELSE OG PLEJE

ADVARSEL! Fare for snitsår. Der er fare for snitsår, hvis de skarpe, bevægende dele samt skæreværktøjet berøres.

Sluk altid for apparatet, før vedligeholdelse, pleje og rengøring udføres. Tag batteriet ud.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af apparatet. Reparationer må kun udføres af kvalificerede fag- folk og kun med originale reservedele.

Hver gang maskinen har været i brug, skal den kontrolleres for slitage, og beskadigede dele skal evt. udskiftes.

Maskinen må ikke udsættes for vand eller fugt. Rengør plastdele med en klud, og brug hverken rengørings- eller opløsningsmidler.

Rengør tilstoppede ventilationsåbninger.

Sprøjt ikke vand på maskinen, og brug ikke højtryksrensere.

8.1 Kontrol af savkædesmøringen

OBS! Fare for skader på apparatet. Berører savkæden jorden medfører dette, at savkæden bliver stump.

Berør ikke jorden med kæden, og hold en sikkerhedsafstand på 20cm!DK 226 CSA 1820 Vedligeholdelse og pleje

1. Tænd for maskinen.

Viser der sig et oliespor, som bliver sta- dig større, arbejder kædesmøringen fejl- frit.

Viser der sig ikke noget oliespor på trods af en fuld olietank: Rengør olieindløbet i maskinen og noten i styreskinnen. Hvis det ikke hjælper, bedes du henvende dig til vores kundeservice.

8.2 Kontrol af kædestramningen

FORSIGTIG! Fare for kvæstelse på sav- kæden. Savkædens skærekanter er meget skar- pe, så der er risiko for snitsår under håndteringen af savkæden. Når du skal arbejde med savkæ- den, skal følgende overholdes:

Bær sikkerhedshandsker. Kontroller ofte kædestramningen, da nye savkæ- der strækker sig.

1. Træk lidt i savkæden med hånden, og kon-

I kold tilstand: Savkæden er strammet rigtigt, hvis den kan løftes ca. 3-4 mm op i midten af styreskinnen og er let at træk- ke med hånden. Ved driftstemperatur strækker savkæden sig og hænger ned.

Savkædens drivled må ikke rage ud af ril- len på undersiden af styreskinnen – sav- kæden kan ellers springe af.

2. Stram savkæden efter behov (se kapitel 8.3

"Stramning og slækning af savkæden (15)", Side226).

8.3 Stramning og slækning af savkæden

1. Stram savkæden med skruetrækkeren på un-

Stramning af savkæden: Drej kædest- ramningsskruen (15/1) med uret (15/a).

Slækning af savkæden: Drej kædestram- ningsskruen mod uret (15/b).

2. Kontroller kædestramningen (se kapitel 8.2

"Kontrol af kædestramningen", Side226). Gentag evt. ovenstående trin.

8.4 Udskiftning af styreskinnen og

savkæden (16 – 20) Når skæreydelsen aftager, skal savkæden og evt. også styreskinnen udskiftes. Styreskinnen skal udskiftes, når der kan ses tydelige slidspor i styrenoten til savkæden. Der må kun bruges originale reservedele fra fa- brikanten (se tekniske data). FORSIGTIG! Fare for kvæstelse på sav- kæden. Savkædens skærekanter er meget skar- pe, så der er risiko for snitsår under håndteringen af savkæden. Når du skal arbejde med savkæ- den, skal følgende overholdes:

Bær sikkerhedshandsker. Aftagning af savkæden og styreskinnen

2. Tag midterdelen (16/2) og kædehjulets

3. Tag savkæden (16/4) og styreskinnen (16/5)

4. Løsn savkæden fra styreskinnen.

især kædehjulet og olieindløbet. Montering af savkæden og styreskinnen

1. Drej kædestramningsskruen (17/1) med

ubrakonøglens skruetrækker, indtil kædest- ramningstappen (17/2) sidder bagest på ge- vindenden (17/a), se kapitel 8.3 "Stramning og slækning af savkæden (15)", Side226.

2. Læg savkæden på styreskinnen:

Juster savkædens (18/2) savtænder (18/1), som skal ligge oven på styreskin- nen sådan, at de vender mod styreskin- nens spids (18/3) (18/a). Bemærk:Sørg for at kæden monteres korrekt!

Læg savkæden ind i noten (18/4) på sty- reskinnen, og før den hele vejen rundt om styreskinnen.

3. Læg styreskinnen og den påsatte savkæde

ind i det åbnede hus:

Læg savkæden (19/1) rundt om kæde- hjulet (19/2).

Juster savkæden sådan, at den ligger i styreskinnens not samt på drivkædens hjul.

Sæt kædehjulets skærm (20/1) og mid- terdelen (20/2) på.

Sæt unbrakoskruerne (20/3) i, og spænd dem.

5. Stram savkæden (se kapitel 8.3 "Stramning

og slækning af savkæden (15)", Side226).

9 HJÆLP VED FORSTYRRELSER

FORSIGTIG! Fare for kvæstelser. Skarpe samt bevægelige maskindele kan medføre kvæ- stelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen! BEMÆRK Henvend dig til vores kundeser- vice ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe. Fejl Årsag Afhjælpning Motoren kører ikke. Batteriet er tomt. Oplad batteriet. Batteriet mangler, eller batte- riet sidder ikke rigtigt. Sæt batteriet rigtigt i. Strømforsyningen er afbrudt. 1. Fjern batteriet.

Motoren arbejder med afbrydel- ser. Tænd/sluk-knappen er de- fekt. Opsøg fabrikantens service- værksted. Styreskinnen og savkæden bli- ver varme. Røgudvikling. Savkæden er strammet for meget. Kontroller kædestramningen. Ef- terspænd savkæden. Olietanken er tom. Påfyld savkædeolie. Olieindløbet og/eller noten i styreskinnen er snavsede. Rengør olieindløbet og noten i styreskinnen. Motoren kører, men savkæden bevæger sig ikke. Savkæden er strammet for meget. Kontroller kædestramningen. Ef- terspænd savkæden. Fejl i maskinen Opsøg fabrikantens service- værksted. I stedet for savspåner kastes der træstøv ud. Grensaven skal trykkes gennem træet. Savkæden er sløv. Opsøg fabrikantens service- værksted. Maskinen vibrerer usædvanligt. Fejl i maskinen Opsøg fabrikantens service- værksted. Batteriets driftstid aftager bety- deligt. Batteriets levetid er udløbet. Udskift batteriet. Brug kun produ- centens originale tilbehør. Batteriet kan ikke oplades. Batterikontakterne er snav- sede. Opsøg fabrikantens service- værksted. Batteriet eller opladeren er defekt. Udskift batteriet eller opladeren. Brug kun producentens originale tilbehør. Batteriet er for varmt. Lad batteriet køle af.DK 228 CSA 1820 Transport 10 TRANSPORT Udfør følgende foranstaltninger før transporten:

1. Sluk for maskinen, og tag batteriet ud.

2. Sæt kædebeskyttelsen på.

3. Adskil savhovedet fra basismaskinen.

4. I biler: Sørg for, at savhovedet ikke kan væl-

te, blive beskadiget eller at kædeolien kan si- ve ud. Batteri "B125 Li" (art.nr. 113896) BEMÆRK Batteriets mærkeenergi er højere end 100 Wh! Overhold derfor de efterfølgende transportanvisninger! Det monterede li-ion batteri er underlagt loven om farligt gods, men kan dog transporteres under forenklede betingelser:

Batteriet kan uden videre påbud transporte- res af brugeren på veje, hvis apparatet er indpakket i den originale emballage og trans- porten er af privat art.

Erhvervsmæssige brugere, som udfører transporten i forbindelse med arbejdet (f.eks. transport til eller fra byggepladser eller ved præsentationer), kan ligeledes følge de for- enklede regler. I begge oven over anførte tilfælde skal der ube- tinget træffes forholdsregler, så batteriets indhold ikke kan sive ud. I alle andre tilfælde skal be- stemmelserne i loven om farligt gods ubetinget overholdes! Ved tilsidesættelse kan afsenderen eller speditøren pålægges store bøder. Yderligere henvisninger til transport og forsendelse

Brug den originale kasse eller en egnet kas- se til farligt gods til en transport (ikke nødven- digt for batterier med en mærkeenergi på mindre end 100Wh).

Tildæk de åbne kontakter på batteriet for at undgå kortslutning.

Batteriet må ikke ligge løst i emballagen, så der ikke sker skader på det.

Informér dig på forhånd, om en transport kan udføres med den udvalgte tjenesteudbyder, og advisér forsendelsen. Forsendelsens forberedelse bør overvåges af en sagkyndig for transport af farligt gods. Overhold også eventuelle supplerende nationale forskrifter. 11 OPBEVARING

Fjern batteriet fra maskinen efter hver brug.

Gør maskinen grundigt rent og sæt - hvis til rådighed - alle sikkerhedsafdækninger på.

Opbevar maskinen i et tørt, aflåst rum og util- gængeligt for børn. Udfør følgende arbejdstrin, hvis maskinen ikke bruges i over 30 dage:

Tag savkæden og styreskinnen af, rengør dem og sprøjt dem med rustbeskyttelsesolie. OBS! Risiko for beskadigelse af maskinen. Indtørret/klæbende savkædeolie kan medføre be- skadigelse på de olieførende komponenter eller oliepumpen ved længerevarende opbevaring.

Fjern savkædeolien fra maskinen inden læn- gerevarende opbevaring.

11.2 Opbevaring af batteri og oplader

BEMÆRK Detaljerede informationer findes i de særskilte brugsanvisninger til batteri og opla- der. 12 BORTSKAFFELSE Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige hus- holdningsaffald, men skal bortskaffes særskilt!

Udtjente batterier samt udtjente genopladeli- ge batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er re- guleret af loven.

Ejeren eller brugeren af elektrisk og elektro- nisk udstyr er forpligtet til at tilbagesende red- skabet efter brug iht. loven.

Slutbrugeren er selv ansvarlig for at slette al- le personlige data på det gamle redskab! Symbolet på en overstreget affaldsspand bety- der, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaf- fald.443176_a 229 Tekniske data Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger elektrisk udstyr (sta- tionære og online), hvis forhandleren er for- pligtet til at tage redskabet retur eller hvis for- handleren tilbyder dette selv. Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestem- melser for bortskaffelse af elektrisk og elektronisk udstyr. Henvisninger til batteriloven

Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Følg anvisningerne i betjenings- eller monte- ringsvejledningen om sikker udtagning af bat- terier eller genopladelige batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system.

Ejeren eller brugeren af batterier og genopla- delige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen er begrænset til en normal husholdnings- mængde. Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt men- neskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer. Symbolet på en overstreget affaldsspand bety- der, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdnings- affald. Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:

Hg: Batteriet indeholder mere end 0,0005% kviksølv

Pb: Batteriet indeholder mere end 0,004% bly Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger batterier og genop- ladelige batterier

Indsamlingssteder, der tager brugte batterier tilbage

Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbagetagel- sesordning) Disse informationer gælder kun batterier og gen- opladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier. 13 TEKNISKE DATA Tekniske data: se tabellen med tekniske data i starten af denne brugsanvisning.

• Information om vibrationsemissions- og støje- missionsværdier:

De anførte vibrationsemissions- og støjemis- sionsværdier er målt iht. en standardiseret af- prøvningsmetode og kan bruges til at sam- menligne et elværktøj med et andet.

De anførte vibrationsemissions- og støjemis- sionsværdier kan også bruges til en indleden- de vurdering af eksponeringen (graden af vi- brationseksponering).

Vibrationsemissions- og støjemissionsværdi- erne kan under den daglige brug være ander- ledes end den anførte værdi, alt efter hvor- dan elværktøjet bruges.

Overhold sikkerhedsforholdsreglerne i hen- hold til sikkerhedskapitlet. Prøv at holde be- lastningen fra vibrationerne så lav som mu- ligt. Eksempler på reducering af vibrationsbe- lastningen er brugen af handsker under værktøjets brug samt at nedsætte brugstiden. Der skal tages højde for alle aspekter af driftscyklussen (for eksempel tider, hvor el- værktøjet er slået fra og tider, hvor det er til- sluttet, men kører uden belastning). 14 KUNDESERVICE/SERVICE Henvend dig til nærmeste AL-KOserviceværk- sted ved spørgsmål til garanti, reparation eller re- servedele. Serviceværksteder findes på internet- tet på adressen: www.al-ko.com/service-contactsDK 230 CSA 1820 Garanti 15 GARANTI Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt. Vores garanti gælder kun, hvis:

egenhændige forsøg på reparation

egenhændige tekniske ændringer

ukorrekt brug Følgende er ikke omfattet af garantien:

Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitterin- gen er gældende. Kontakt forhandleren, hvor maskinen er købt, eller den nærmeste autoriserede kun- deservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.443176_a 231 Översättning av originalbruksanvisning

3.6 Sikkerhetsanvisninger om betjening ..251

Ikke skad strømførende ledninger.

Maskinen må ikke brukes mens du står i en stige.

Ikke bruk maskinen hvis bryteren er de- fekt. En maskin som ikke lenger kan slås på eller av, er farlig og må repareres.

3.6 Sikkerhetsanvisninger om betjening

på et fast underlag.

Det må ikke komme smuss i oljetanken.

3. Koble saghodet fra basisapparatet.
