| Produkto tipas | Belaidis teleskopinis genėjimo pjūklas |
| Gamintojas | AL-KO |
| Modelis | 18 V CSA 1820 |
| Maitinimas | 18 V ličio jonų baterija (tipas B125 Li, užsak. Nr. 113896) |
| Koto ilgis | Teleskopinis, reguliuojamas palaipsniui |
| Galvos pakreipimas | Sukama galvutė su fiksavimu |
| Alyvos bako talpa | Stebėkite lygį per žiūrimąjį langelį, prieš kiekvieną naudojimą reikia papildyti |
| Alyvos tipas | Biologiškai skaidi pjovimo grandinės alyva |
| Grandinės greitis | Nenurodyta |
| Saugos įtaisai | Atrakinimo mygtukas, bėgio apsauginis dangtelis, įjungimo/išjungimo jungiklis, įkrovos indikatorius |
| Svoris | Nenurodytas |
| Matmenys (I x P x A) | Nenurodyti |
| Pagrindinės funkcijos | Medžių ir sumedėjusios augmenijos genėjimas nuo žemės, pjovimas dalimis, kabinimo kablys, automatinis tepimas |
| Priežiūra ir valymas | Valykite aušinimo angas, patikrinkite tepimą, įtempkite grandinę, pakeiskite susidėvėjusią grandinę ir bėgį |
| Atsarginės dalys ir remontas | Naudokite tik originalias dalis; remontą atlieka įgaliotas AL-KO techninės priežiūros centras |
| Bendra informacija | Skirta tik naudojimui namuose; prieš naudodami perskaitykite instrukciją; baterija ir įkroviklis parduodami atskirai |
Dažnai užduodami klausimai - 18 V CSA 1820 AL-KO
Naudotojų klausimai apie 18 V CSA 1820 AL-KO
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Pjūklas PDF formatu nemokamai! Raskite savo instrukciją 18 V CSA 1820 - AL-KO ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. 18 V CSA 1820 prekės ženklo AL-KO.

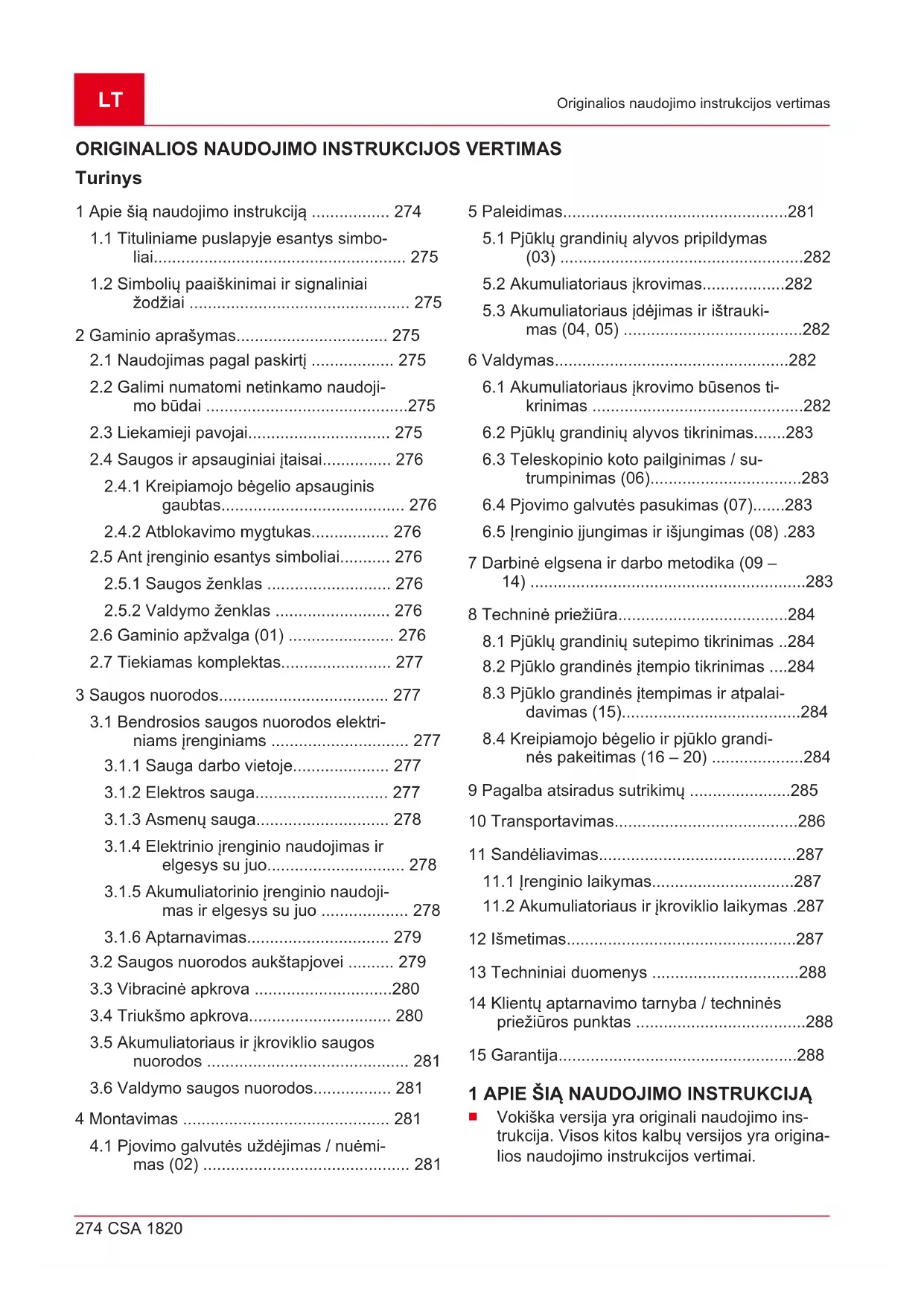

NAUDOJIMO INSTRUKCIJA 18 V CSA 1820 AL-KO
1 Apie šią naudojimo instrukcija 274
1.1 Tituliniame puslapyje esantys simbo- liai.... 275
1.2 Simbolių paaiškinimai ir signaliniai žodžiai 275
2 Gaminio aprašymas.... 275
2.1 Naudojimas pagal paskirtį 275
2.2 Galimi numatomi netinkamo naudoji-mo būdai 275
2.3 Liekamieji pavojai.... 275
2.4 Saugos ir apsauginiai įtaisai.... 276
2.4.1 Kreipiamojo bėgelio apsauginis gaubtas.... 276
2.4.2 Atblokavimo mygtukas...... 276
2.5 Ant jrenginio esantys simboliai..... 276
2.5.1 Saugos ženklas 276
2.5.2 Valdymo ženklas 276
2.6 Gaminio apžvalga (01) 276
2.7 Tiekiamas komplektas.... 277
3 Saugos nuorodos.... 277
3.1 Bendrosios saugos nuorodos elektriniams jrenginiams 277
3.1.1 Sauga darbo vietoje.... 277
3.1.2 Elektros sauga.... 277
3.1.3 Asmenų sauga.... 278
3.1.4 Elektrinio jrenginio naudojimas ir elgesys su juo.... 278
3.1.5 Akumuliatorinio jrenginio naudojimas ir elgesys su juo 278
3.1.6 Aptarnavimas.... 279
3.2 Saugos nuorodos aukštapjovei ..... 279
3.3 Vibraciné apkrova .....280
3.4 Triukšmo apkrova.... 280
3.5 Akumuliatoriaus ir jkroviklio saugos nuorodos 281
3.6 Valdymo saugos nuorodos.... 281
4 Montavimas 281
4.1 Pjovimo galvutės uždėjimas / nuėmimas (02) 281
5 Paleidimas....281
5.1 Pjūklų grandinių alyvos pripildymas (03) 282
5.2 Akumuliatoriaus jkrovimas....282
5.3 Akumuliatoriaus jdėjimas ir ištraukimas (04, 05) ......282
6 Valdymas....282
6.1 Akumuliatoriaus jkrovimo būsenos ti- krinimas ....282
6.2 Pjūklų grandinių alyvos tikrinimas......283
6.3 Teleskopinio koto pailginimas / su-trumpinimas (06)....283
6.4 Pjovimo galvutės pasukimas (07)......283
6.5 lrenginio jjungimas ir išjungimas (08) .283
7 Darbinė elgsena ir darbo metodika (09 – 14) ......283
8 Techninė priežiūra....284
8.1 Pjūklų grandinių sutepimo tikrinimas ..284
8.2 Pjūklo grandinės įtempio tikrinimas ....284
8.3 Pjūklo grandinės įtempimas ir atpalai-davimas (15)....284
8.4 Kreipiamojo bėgelio ir pjūklo grandi- nės pakeitimas (16 – 20) ......284
9 Pagalba atsiradus sutrikimų ....285
10 Transportavimas....286
11 Sandėliavimas....287
11.1 Irenginio laikymas....287
11.2 Akumuliatoriaus ir jkroviklio laikymas .287
12 Išmetimas....287
13 Techniniai duomenys ....288
14 Klientų aptarnavimo tarnyba / techninės priežiūros punktas ......288
15 Garantija....288
1 APIE ŠIĄ NAUDOJIMO INSTRUKCIJA
Vokiška versija yra originali naudojimo instrukcija. Visos kitos kalbų versijos yra originalios naudojimo instrukcijos vertimai.
Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.
Perduokite jrenginj kitiems asmenims tik kartu su šia naudojimo instrukcija.
Perskaitykite ir laikykitės šioje naudojimo instrukcijoje pateiktų saugos ir įspėjamųjų nurodymų.
1.1 Tituliniame puslapyje esantys simboliai
Simbolis Reikšmė
Prieš eksploatuodami būtinai atidžiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga.
Naudojimo instrukcija
Būkite atsargūs su ličio jonų akumuliatoriais! Ypač atsižvelkite į šioje naudojimo instrukcijoje pateiktas transportavimo, laikymo ir utilizavimo nuorodas!
1.2 Simbolių paaiškinimai ir signaliniai žodžiai
⚠ PAVOJUS! Nurodo gresiančią pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.
⚠️ ISPĖJIMAS! Nurodo galimą pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.
⚠ ATSARGIAI! Nurodo galimą pavojingą situaciją, kurios neišvengus galimas lengvas arba vidutinio sunkumo sužalojimas.
DĖMESIO! Nurodo situaciją, kurios neišvengus galima materialinė žala.
i NUORODA Specialios nuorodos dėl geres- nio suprantamumo ir valdymo.
2 GAMINIO APRAŠYMAS
Aukštapjove galite patogiai ir saugiai nupjauti šakas nuo medžių ir kitų medingų augalų, stovėdami ant žemės. Išvengiama pastangų reikalaujančių ir pavojingų darbų ant kopėčių arba medžio. Įrenginį galima naudoti tik kartu su techniniuose duomenyse nurodytais ličio jonų akumuliatoriais
ir jkrovikliais. Dėl išsamesnės informacijos apie akumuliatorius ir jkroviklius žr. instrukcijas:
■ naudojimo instrukciją 443130: akumuliatoriai
■ naudojimo instrukciją 443131: jkrovikliai
DĖMESIO! Prietaiso ir akumuliatoriaus pažeidimo pavojus! Jei prietaisas eksploatuojamas su netinkamais akumuliatoriais, prietaisas ir akumuliatoriai gali būti pažeisti.
Eksploatuokite prietaisą tik su nurodytais akumuliatoriais.
2.1 Naudojimas pagal paskirti
Aukštapjovė skirta nuo žemės nupjauti šakas nuo augančių medžių ir kitų medingų augalų. Tuo metu naudotojas turi tvirtai stovėti ant žemės.
Galima naudoti tik biologiškai yrančią grandininių pjūklų alyvą.
Kitoks naudojimas nei čia aprašyta arba nurodytas ribas viršijantis naudojimas laikomas naudojimu ne pagal paskirtį.
Šis įrenginys yra skirtas naudoti privačioje valdoje. Bet koks kitoks naudojimas ir neleistinas permontavimas arba primontavimas laikomas naudojimu ne pagal paskirtį, todėl garantija tampa negaliojanti, atitiktis prarandama, o gamintojas neprisiima atsakomybės už naudotojo arba trečiųjų asmenų patirtą žalą.
2.2 Galimi numatomi netinkamo naudojimo būdai
Aukštapjovę galima naudoti tik medžiams pjauti.
Nepjaukite šakų, kurios yra iš karto virš naudotojo arba kitų asmenų arba smailiu kampu į juos.
Nepažeiskite elektros srove tiekiančių linijų.
■ Neeksploatuokite jrenginio stovėdami ant kopėčių.
Nenaudokite senos arba mineralinės alyvos.
■ Neeksploatuokite prietaiso potencialiai sprogioje aplinkoje.
2.3 Liekamieji pavojai
Net ir prietaisą naudojant pagal paskirtį negalima visiškai garantuoti, kad neliks jokios liekamosios rizikos. Dėl prietaiso konstrukcijos, priklausomai nuo naudojimo, galimi tokie potencialūs pavojai:
- kontaktas su aplink skrijejančiomis pjuvenomis ir alyvos migla,
pjuvenų dalelių ir alyvos miglos įkvėpimas,
sužalojimai dėl aplink skriejančių pjūklo grandinės dalių,
■ pjautiniai sužalojimai prisilietus prie pjūklo grandinės.
2.4 Saugos ir apsauginiai įtaisai
⚠️ ISPĖJIMAS! Sunkių sužalojimų pavojus manipuliujant saugos ir apsauginiais įtai-sais. Manipuliujant saugos ir apsauginiais įtai-sais, dirbant su aukštapjove, galima sunkiai susi-žaloti.
■ Neišjunkite saugos ir apsauginių įtaisų!
Atlikite darbus su aukštapjove tik tada, kai tinkamai veikia visi saugos ir apsauginiai įtai-sai.
2.4.1 Kreipiamojo bėgelio apsauginis gaubtas
Prieš transportuojant ant kreipiamojo bėgelio ir pjūklo grandinės reikia uždėti apsauginį gaubtą, kad nebūtų sužaloti asmenys ir apgadinti daiktai.
2.4.2 Atblokavimo mygtukas
Atblokavimo mygtukas atjungia jj.išj. jungiklj. Taip išvengiama netikéto jrenginio jjungimo, vieną kar-tą paspaudus jj./išj. jungiklj.
2.5 Ant jrenginio esantys simboliai
2.5.1 Saugos ženklas
Simbolis Reikšmė
| Ypatingas atsargumas valdant! | |
| Saugokite jrenginj nuo lietaus! | |
| Naudokite apsauginj šalmą ir akių apsaugą! | |
| Mūvėkite apsaugines pirštines! | |
| Avėkite tvirtą avalynę! |
Simbolis Reikšmė
 | Prieš eksploatacijos pradžią per-skaitykite naudojimo instrukciją! |
 | Laikykitės 10 m atstumo iki elektros srovę tiekiančių linijų! |
 | Prieš atlikdami nustatymo, valymo arba techninės priežiūros darbus,išimkite akumuliatorių. |
2.5.2 Valdymo ženklas
Simbolis Reikšmė
 | Pjūklo grandinės judėjimo kryptis |
 | Teleskopinio koto prisukimas / at-laisvinimas |
2.6 Gaminio apžvalga (01)
| Nr. Konstrukcinė dalis | |
| 1 | Pagrindinis įrenginys: |
| 2 | ■ Apatinė rankena |
| 3 | ■ Viršutinė rankena |
| 4 | ■ Fiksavimo mova |
| 5 | ■ Akumuliatorius* |
| 6 | ■ Įkrovos lygio indikatorius |
| 7 | ■ Atblokavimo mygtukas |
| 8 | ■ ljungimo / išjungimo jungiklis |
| 9 | ■ Teleskopinis kotas |
Nr. Konstrukcinė dalis
| 10 Pjovimo galvutė, galima pasukti: | |
| 11 | Kištukinė mova |
| 12 | Mygtukas ant pasukamojo / fiksuojamojo lanksto (abiejose pusėse) |
| 13 | Alyvos bakelio stebėjimo langelis |
| 14 | Alyvos bakelio pildymo anga |
| 15 | Kreipiamasis bėgelis su pjūklo grandine |
| 16 | Apsauginis gaubtas su raktu su vidi-niu šešiabriauniu |
| 17 | Apsauginiai atraminiai dantys |
| 18 | Žvaigždutės uždangalas |
| 19 Naudojimo instrukcija | |
| 20 Jkroviklis* | |
* Nejeina i komplektą, tačiau galima jsigyti pagal toliau nurodytus gaminių kodus: žr. techninius duomenis.
2.7 Tiekiamas komplektas
i NUORODA Akumuliatorius ir jkroviklis i komplektaciją nejeina, todėl juos reikia įsigyti atskirai.
Komplektą sudaro čia nurodytos dalys. Patikrinkite, ar yra visos pozicijos.
Nr. Konstrukcinė dalis
| 1 Pagrindinis įrenginys |
| 2 Pjovimo galvutė |
| 3 Pečių diržas |
| 4 Naudojimo instrukcija „Akumuliatorinė aukštapjovė“ |
3 SAUGOS NUORODOS
3.1 Bendrosios saugos nuorodos elektriniams jrenginiams
⚠️ ISPĖJIMAS! Perskaitykite visas šiam įrenginiui taikomas saugos nuorodas, nurodymus, ilustracijas ir techninius duomenis.
Toliau pateiktų nurodymų nesilaikymo pasekmės gali būti elektros smūgis, gaisras ir (arba) sunkūs sužalojimai.
Išsaugokite visas saugos nuorodas ir nu-rodymus ateičiai.
Saugos nuorodose vartojama sąvoka „Irenginys“ yra taikoma iš elektros tinklo maitinamiems jrenginiams (su tinklo laidu) ir akumuliatoriniams jrenginiams (be tinklo laido).
3.1.1 Sauga darbo vietoje
Išlaikykite savo darbo zoną švarią ir gerai apšviestą. Dėl netvarkos arba neapšviestų darbo zonų gali kilti nelaimingų atsitikimų.
Nedirbkite su jrenginiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Jrenginiai kibirkščiuoja, todėl gali užsidegti dulkės arba garai.
Kai jrenginys naudojamas, vaikai ir kiti asmenys turi laikytis nuo jo atstumo. Nu-kreipdami savo dèmesi, galite nesuvaldyti jrenginio.
3.1.2 Elektros sauga
Jungiamasis jrenginio kištukas privalo tikti kištukiniam lizdui. Kištuką draudžiama kaip nors keisti. Nenaudokite adapterio kištukų kartu su jžemintais jrenginiais.
Nepakeisti kištukai ir tinkami kištukiniai lizdai sumažina elektros smūgio riziką.
Venkite kūno kontakto su jžemintais paviršiais, tokiais kaip vamzdžių, šildytuvų, viryklių ir šaldytuvų. Kils didesnė elektros smūgio rizika, jei Jūsų kūnas bus jžemintas.
Saugokite jrenginj nuo lietaus arba sušlapimo. I jrenginj patekęs vanduo didina elektros smūgio rizika.
Jungiamojo laido nenaudokite ne pagal paskirti, už jo nenešiokite, nekabinkite jrenginio ir netraukite kištuko iš kištukinio lizdo. Saugokite jungiamajj laidą nuo karščio, alyvos, aštrių briaunų ir judančių dalių. Pažeisti arba susiraizgę jungiamieji laidai padidina elektros smūgio riziką.
Dirbdami su jrenginiu lauke, naudokite tik tokius ilginamuosius laidus, kurie yra tin-
kami ir darbui lauke. Laukui tinkamo ilginamojo laido naudojimas sumažina elektros smūgio riziką.
■ Jei jrenginį būtina eksploatuoti drėgnoje aplinkoje, naudokite apsauginį nebalanso srovės jungiklj. Liekamosios srovės apsauginio įtaiso naudojimas sumažina elektros smūgio riziką.
3.1.3 Asmenų sauga
Būkite atidūs ir atkreipkite dėmesį į tai, ką Jūs darote, bei elkitės apdairiai, dirbdami su įrenginiu. Nenaudokite įrenginio, kai esate pavargę arba veikiami narkotikų, alkoholio ar medikamentų. Neatidumo akimirka, naudojant įrenginį, gali turėti rimtų sužalo-jimų pasekmes.
Naudokite asmens apsaugos priemones ir visada apsauginius akinius. Asmeninių apsauginių priemonių, tokių, kaip kaukė nuo dulkių, neslidūs apsauginiai batai, apsauginis šalmas arba klausos organų apsaugos priemonės, naudojimas, atsižvelgiant į įrenginio tipą ir naudojimą, sumažina sužalojimų riziką.
Išvenkite neplanuoto paleidimo. Prieš pri-jungdami prie elektros maitinimo šaltinio, paimdami arba nešdami, įsitikinkite, kad įrenginys ir (arba) akumuliatorius yra iš-jungtas (-i). Jei nešdami įrenginį laikysite pirštą ant jungiklio arba jei įjungtą įrenginį pri-jungsite prie elektros maitinimo šaltinio, gali įvykti nelaimingų atsitikimų.
Prieš jjungdami jrenginj, pašalinkite nu- statymo jrankius arba veržliarakčius. Irankis arba raktas, esantis besisukančioje jrenginio dalyje, gali sukelti sužalojimus.
■ Venkite nenormalios kūno laikysenos. Pa-sirūpinkite stabilia stovėsena ir visuomet išlaikykite pusiausvyrą. Taip galėsite geriau kontroliuoti įrenginį netikėtose situacijose.
- Dévěkite tinkamus drabužius. Nedėvěkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo judančių dalių. Laisvus drabužius, papuošalus bei ilgus plau-kus gali įtraukti judančios dalys.
■ Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įrenginius, juos reikia pri-jungti ir tinkamai naudoti. Dulkių nusiurbimo įrenginio naudojimas gali sumažinti dulkių keliamus pavojus.
Atsižvelkite į saugą ir laikykitės įrenginiams galiojančių saugos taisyklių net ir tada, jei po daugkartinio naudojimo esate
susipažinę su jrenginiu. Dėl nedėmesingos elgsenos per kelias sekundės dalis galima sunkiai susižaloti.
3.1.4 Elektrinio jrenginio naudojimas ir elgesys su juo
■ Neperkraukite jrenginio. Naudokite Jūsų darbui tinkančius jrenginius. Su tinkamu jrenginiu dirbsite geriau ir saugiau nurodyta-me galios diapazone.
Nenaudokite jrenginio, kurio jungiklis sugedęs. Jrenginys, kurio nebegalite jjungti arba išjungti, yra pavojingas ir ji reikia suremontuoti.
Prieš atlikdami prietaiso nustatymus, keisdami atsargines įrankio dalis arba padėdami įrenginį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) išimkite išimamą akumuliatorių. Ši atsargumo priemonė apsaugo nuo netikėto įrenginio paleidimo.
Laikykite nenaudojamus jrenginius vai-kams nepasiekiamoje vietoje. Neleiskite jrenginio naudoti asmenims, kurie nėra su juo susipažinę arba nėra perskaitę šių nu-rodymų. Jrenginiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
Kruopščiai prižiūrėkite įrenginius ir įstatomąjį įrankį. Patikrinkite, ar judančios dalys veikia nepriekaištingai ir nestringa, ar dalys nėra lūže arba pažeistos, kas turėtų įtakos įrenginio veikimui. Paveskite pažeistas dalis sutaisyti prieš įrenginio naudojimą. Daugelis nelaimingų atsitikimų įvyks-ta blogai techniškai prižiūrėtuose įrenginiuose.
Išlaikykite pjovimo įrankius aštrius ir švarius. Kruopščiai prižiūrimi pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau stringa ir yra lengviau valdomi.
■ Irenginj, įstatomaji įrankj ir t. t. naudokite pagal šiuos nurodymus. Taip pat atsižvelkite į darbo sąlygas ir atliktiną darbą. Nau-dojant įrenginj kitiems nei numatyta tikslams, galimos pavojingos situacijos.
Rankenos ir suémimo paviršiai turi būti sausi ir nesutepti tepalu ar alyva. Jei ran- kenos ir suémimo paviršiai slidūs, jrenginio negalima saugiai valdyti ir kontroliuoti nenu- matytose situacijose.
3.1.5 Akumuliatorinio jrenginio naudojimas ir elgesys su juo
■ Akumuliatorius kraukite tik tais jkrovi- kliais, kuriuos rekomenduoja gamintojas.
Ikrovikliui, kuris yra tinkamas tam tikram akumuliatorių tipui, kyla gaisro pavojus, jei jis bus naudojamas su kitais akumuliatoriais.
Naudokite jrenginiuose tik tam kitus akumuliatorius. Naudojant kitus akumuliatorius, galima susižaloti ir gali kilti gaisro pavojus.
Nenaudojamą akumuliatorių laikykite atokiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sukelti kontaktų šuntavimą. Dėl trumpojo jungimo tarp akumuliatorius kontaktų pasekmė gali būti nudegimai arba gaisras.
Netinkamai naudojant, iš akumuliatoriaus gali išbėgti elektrolito. Venkite sąlyčio su juo. Po atsitiktinio kontakto nuplaukite vandeniu. Jei skysčio patektų į akis, papildomai kreipkitės medicininės pagalbos. Dėl iš akumuliatoriaus išbėgusio skysčio gali būti dirginama oda arba galimi nudegimai.
Nenaudokite pažeistų arba modifikuotų akumuliatorių. Pažeisti arba modifikuoti akumuliatoriai gali būti neprognozuojami ir sukelti gaisrą, sprogimą arba kelti pavojų susižaloti.
Saugokite akumuliatorių nuo ugnies ir aukštos temperatūros. Ugnis arba temperatūra virš 130 °C gali sukelti sprogimą.
Laikykitės visų įkrovimo nurodymų ir niekada nejkraukite akumuliatoriaus arba akumuliatorinio įrenginio už naudojimo instrukcijoje nurodytos temperatūrų srities. Netinkamai įkrovus arba įkraunant už leistinos temperatūrų srities ribų, gali būti sugadintas akumuliatorius ir kilti didesnis gaisro pavojus.
3.1.6 Aptarnavimas
■ Irenginį paveskite taisyti tik kvalifikuotiems specialistams ir tik su originaliomis atsarginėms dalims. Tokiu būdu yra užtikrinama, kad bus išsaugota jrenginio sauga.
Niekada neatlikite pažeistų akumuliatorių techninės priežiūros. Visą akumuliatorių techninę priežiūrą privalo atlikti tik gamintojas arba įgaliotos klientų aptarnavimo tarnybos.
3.2 Saugos nuorodos aukštapjovei
Nepatyrusj operatorių reikia instruktuoti ir išmokyti, kaip naudoti prietaisą.
Nacionaliniuose ir (arba) regiono reikalavi-muose gali būti nustatyti jrenginio naudojimo tam tikru dienos laiku apribojimai.
Visada atkreipkite dėmesį į tai, kad į pjū-klo grandinės sritį nepatektų kūno dalių.
Kai pjūklo grandinė juda, nešalinkite supjaustytos medžiagos ir nelaikykite medžiagos, kurią reikia supjaustyti. Istrigusią medžiagą šalinkite tik išjunge įrenginį. Dėl akimirkos neatidumo dirbant su aukštapjove galima sunkiai susižaloti.
Kai šalinate iš aukštapjovės susikaupusias medžiagas arba atliekate techninės priežiūros darbus, laikykitės visų nurodymų. Įsitikinkite, kad jungiklis išjungtas, o akumuliatorius išimtas. Netikėtai pasileidus aukštapjovei, kai šalinamos susikaupusios medžiagos arba atliekami techninės priežiūros darbai, galima sunkiai susižaloti.
Niekada nenaudokite aukštapjovės šalia elektros linijų. Taip sumažinsite mirtino elektros smūgio pavojų. Liečiant arba naudojant šalia esančių elektros linijų, galima sunkiai susižaloti arba galima patirti mirtiną elektros smūgį.
Laikykite aukštapjovę už izoliuotų rankenos paviršių, nes pjūklo grandinė gali prisiliesti prie paslėptų tinklo kabelių. Pjūklo grandinės kontaktas su įtampą turinčia linija metalinėse prietaiso dalyse gali sudaryti įtampą ir sukelti elektros smūgį.
Visada valdykite aukštapjovę abiem rankomis. Laikykite aukštapjovę abiem rankomis, kad ji netaptų nevaldoma.
Naudokite akių apsaugos priemones. Taip pat rekomenduojame naudoti kitas klau- sos organų, galvos, rankų, kojų ir pėdų apsaugos priemones. Tinkami drabužiai mažina pavojų susižaloti dėl aplink skriejan- čių drožlių ir atsitiktinio prisilietimo prie pjūklo grandinės.
■ Atlikdami darbus su aukštapjove didesniame nei galvos aukštyje, naudokite galvos apsaugą. Krentančios nuolaužos gali sunkiai sužaloti.
Nedirbkite su aukštapjove ant medžio, kopěčių, nuo stogo arba ant nestabilaus pagrindo. Kitaip kils rimtas pavojus susižaloti.
Visada atkreipkite dėmesį į stabilumą ir naudokite aukštapjovę tik tada, kai stovite ant tvirto, saugaus ir lygaus pagrindo. Dėl slidaus pagrindo arba nestabilių stovėjimo paviršių galima netekti pusiausvyros arba aukštapjovė gali tapti nevaldoma.
Pjaudami įtemptą šaką, turite tikėtis, kad ji atšoks. Atsilaisvinus įtempiui medienos plaušuose, įtemptą šaka gali pataikyti į naudotoją ir (arba) aukštapjovė gali tapti nevaldoma.
Būkite itin atsargūs pjaudami atžalyną ir jaunus medžius. Jauna medžiaga gali įstrigti pjūklo grandinėje ir atsitrenkti į Jus arba Jūs galite paprasti pusiausvyrą.
Visada neškite aukštapjovę už rankenos ir tik tada, kai pjūklo grandinė nebejuda. Transportuojant arba laikant aukštapjovę, apsauginis gaubtas turi būti užmautas ant kreipiamojo bėgelio. Tinkamai elgiantis su aukštapjove, mažėja rizika susižaloti prisilietus prie pjūklo grandinės.
Laikykitės tepimo, grandinės įtempimo ir kreipiamojo bėgelio ir grandinės keitimo nurodymų. Netinkamai įtempta arba sutepta grandinė gali trūkti arba gali padidėti atatrankos rizika.
Pjaukite tik medieną. Nenaudokite aukš-tapjovės darbams, kuriems ji nėra skirta. Pavyzdys: nenaudokite aukštapjovės metalui, plastikui, mūrui arba nemedinėms statybinėms medžiagoms pjauti. Naudo-jant aukštapjovę paskirties neatitinkantiems darbams, gali kilti pavojingos situacijos.
Aukštapjovės neskirtos medžiams pjauti. Naudojant aukštapjovę paskirties neatitinkantiems darbams, naudotojas arba kiti asmenys gali rimtai susižaloti.
3.3 Vibraciné apkrova
Pavojus dèl vibracijos
Tikroji vibracijos emisijos vertė naudojant prietaisą galí skirtis nuo tos, kurią nurodė ga- mintojas. Prieš naudodami arba naudojimo metu atsižvelkite į šiuos įtakos turinčius veiksnius:
Ar prietaisas naudojamas pagal paskirti?
Ar medžiaga pjaunama arba apdirbama tinkamai?
Ar prietaisas yra tvarkingos būklės?
Ar pjovimo įrankis tinkamai pagaląstas arba ar sumontuotas tinkamas pjovimo įrankis?
Ar sumontuotos rankenos ir, jei reikia, vibracinės rankenos, bei ar jos tvirtai su-jungtos su prietaisu?
Eksploatuokite prietaisą tik su tam tikram darbui reikalingu variklio sūkių skaičiumi. Venkite maksimalaus sūkių skaičiaus, kad sumažintumėte triukšmą ir vibraciją.
Netinkamai naudojant ir atliekant techninę priežiūrą, gali padidėti prietaiso keliamas triukšmas ir vibracija. Tai sutrikdys sveikatą. Tokiu atveju nedelsdami išjunkite prietaisą ir
paveskite jì suremontuoti įgaliotoms techni- nės priežiūros dirbtuvėms.
■ Apkrovos laipsnis dėl vibracijos priklauso nuo darbo, kurį reikia atlikti, arba nuo prietaiso naudojimo. Įvertinkite apkrovos laipsnį ir da-rykite atitinkamas pertraukas tarp darbų. Taip per visą darbo laiką gerokai sumažės vibracinė apkrova.
Ilgesnį laiką naudojant prietaisą, operatorių veikia vibracija, kuri gali sukelti kraujotakos problemų („baltas pirštas“). Norėdami išvengti šios rizikos, mūvėkite pirštines ir stebėkite, kad rankos būtų šiltos. Jei atpažįstami „balto piršto“ simptomai, nedelsdami kreipkitės į gydytoją. Prie šių simptomų priskiriami: nejausmingumas, jautrumo praradimas, peršėjimas, niežėjimas, skausmas, jėgų sumažėjimas, odos spalvos arba būsenos pasikeitimas. Paprastai šie simptomai būdingi pirštams, plaštakoms arba pulsui. Žemoje temperatūroje padidėja pavojus.
Savo darbo dieną darykite ilgesnes pertraukas, kad galėtumėte pailsėti nuo triukšmo ir vibracijos. Splanuokite savo darbą taip, kad prietaisų, kurie sukelia stiprią vibraciją, naudojimas būtų paskirstytas per kelias dienas.
Jei naudodami prietaisą savo plaštakose jun-tate nemalonų jausmą arba ant jų pastebite spalvos pokyčius, nedelsdami nutraukite darbus. Darykite pakankamas pertraukas tarp darbų. Dirbant be pakankamų pertraukų, gali atsirasti rankų vibracijos sindromas.
Sumažinkite vibracijos Jums keliamą riziką. Prižiūrėkite prietaisą pagal nurodymus naudojimo instrukcijoje.
■ Jei prietaisas dažnai naudojamas, susisiekite su savo prekybos atstovu, kad galėtumėte įsigyti nuo vibracijos apsaugančių priedų (pvz., rankenas).
■ Stenkitės nedirbti su prietaisu žemesnėje nei 10 °C temperatūroje. Savo darbo plane nu- statykite, kaip galima apriboti vibracinę ap- krovą.
3.4 Triukšmo apkrova
Tam tikras triukšmas naudojant ši prietaisą yra neišvengiamas. Paskirstykite su intensyviu triukšmu susijusius darbus i leistinus ir tam skirtus laikus. Prireikus laikykitės rimties laikų ir apribokite darbo trukmę iki būtinosios. Norėdami apsisaugoti patys ir apsaugoti šalia esančius asmenis, naudokite tinkamą klausos apsaugą.
3.5 Akumuliatoriaus ir jkroviklio saugos nuorodos
■ Prieš įkraudami pašalinkite akumuliatorius iš įrenginio.
Nenaudokite skirtingų tipų akumuliatorių arba nedėkite į įrenginį kartu naujų ir naudotų akumuliatorių.
■ Dėkite akumuliatorius į įrenginį tik tinkamu poliškumu.
■ Jei laikysite jrenginį ilgesnį laiką, išimkite iš jo akumuliatorius.
■ Nesujunkite trumpai jrenginio prijungimo gnybtų arba akumuliatoriaus.
Naudojimo instrukcijos
Laikykitės atskirose naudojimo instrukcijose pateiktų saugos nuorodų dėl akumuliatoriaus ir įkroviklio.
Žr.:
■ Naudojimo instrukcija 443130: akumuliatoriai
■ Naudojimo instrukcija 443131: jkrovikliai
3.6 Valdymo saugos nuorodos
Pjaudami šakas, pakelkite aukštapjovę maks. iki 60° kampo. Jei kampas statesnis, privers- tinai pateksite į sritį, kurioje nupjautos šakos gali nukristi. Visada stovėkite už šios srities.
Iš pradžių suplanuokite atsarginį kelią, kad galėtumėte išvengti krentančių šakų. Šiame kelyje neturi būti klūčių, pvz., nupjautų šakų arba slidžių vietų, kurios neleistų pasitraukti.
Laikykitės saugaus atstumo iki aplink stovinčių žmonių, gyvūnų, daiktų arba pastatų, kuris yra bent maždaug 2,5 k. didesnis už šakos, kurią reikia nupjauti, ilgį. Jei tai neįmanoma, nupjaukite šaką dalimis.
Nemėginkite pjauti šakos, kurios skersmuo yra didesnis už peilio ilgj.
Nemėginkite judančių šakų arba daiktų sugauti pjūklo grandinėje. Tokiu atveju nedelsdami išjunkite aukštapjovę.
Išimkite iš pagrindinio jrenginio akumuliatorių ir užstumkite ant pjūklo grandinės apsauginį gaubtą:
■ atlikdami tikrinimo, nustatymo ir valymo darbus,
dirbdami prie kreipiamojo bėgelio ir pjūklo grandinės,
- pasišalindami nuo įrenginio,
transportuodami,
laikydami,
■ atlikdami techninės priežiūros ir remonto darbus.
Pavojus
■ Laikykitės min. 10 m atstumo iki elektros oro linijų.
4 MONTAVIMAS
⚠️ ISPĖJIMAS! Pavojai nevisiškai sumontavus! Eksploatuojant nevisiškai sumontuotą įrenginį, galima sunkiai susižaloti.
Eksploatuokite jrenginį tik tada, kai jis visiškai sumontuotas!
Dėkite akumuliatorių į įrenginį tik tada, kai įrenginys visiškai sumontuotas!
ATSARGIAI! Pjautinių žaizdų pavojus.
Montuojant aštrios pjūklo grandinės briaunos gali įpjauti.
■ Prieš montuodami išimkite akumuliatorių.
■ Montuodami pjūklo grandinę ir kreipiamajį bėgelį, užsimaukite apsaugines pirštines.
4.1 Pjovimo galvutės uždėjimas / nuėmimas (02)
Pjovimo galvutės uždėjimas
- Pjovimo galvutės kištukinę movą (02/1) ir teleskopinį kotą (02/2) ištiesinkite vieną į kitą taip, kad įspaustos rodyklės būtų viena priešais kitą.
- Kištukinę movą ir teleskopinį kotą įstumkite iki galo vieną į kitą (02/a).
- Fiksavimo movą (02/3) užmaukite iki galo ant kištukinės jungties (02/b).
- Sukite fiksavimo movą užrakinto užrakto kryptimi (02/c).
Pjovimo galvutès nuèmimas
- Sukite fiksavimo movą atrakinto užrakto kryptimi.
- Nutraukite pjovimo galvutę.
5 PALEIDIMAS
⚠ PAVOJUS! Pavojus gyvybei ir sunkių sužalojimų pavojus. Nežinant saugos nuorodu ir valdymo instrukcijų, galima sunkiai ar net mirtinai susižaloti.
Prieš pradėdami naudotis aukštapjove, perskaitykite visas saugos nuorodas bei valdymo instrukcijas, pateiktas šioje naudojimo instrukcijoje, bei nurodytas naudojimo instrukcijas ir jų laikykitės!
⚠️ ISPĖJIMAS! Pavojus susižaloti dėl pažeistų konstrukcinių dalių. Pažeistos aukš-tapjovės konstrukcinės dalys gali sunkiai sužaloti.
Prieš naudodami kaskart patikrinkite, ar aukštapjovė sukomplektuota ir ar nėra pažeistų arba susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti.
■ Patikrinkite jrenginj, ypač jam nukritus arba stipriai atsitrenkus.
5.1 Pjūklų grandinių alyvos pripildymas (03) Į pristatytą įrenginį pjūklų grandinių alyvos nepripildyta.
DĖMESIO! Prietaiso pažeidimo pavojus.
Prietaisą naudojant be pjūklų grandinių alyvos, pažeidžiama pjūklo grandinė ir kreipiamasis bėgelis.
Niekada nenaudokite prietaiso be pjūklų grandinių alyvos.
Prieš darbų pradžią į alyvos bakelį pripildykite pjūklų grandinių alyvos ir darbų metu kontroliuokite alyvos lygį.
■ Bent prieš kiekvieno darbo pradžią patikrinkite, ar grandinių tepimo sistema veikia.
Pjūklo grandinės naudojimo trukmė ir pjovimo našumas priklauso nuo optimalaus tepimo. Eksploatuojant pjūklo grandinė automatiškai drėkinama alyva.
DĖMESIO! Prietaiso pažeidimo pavojus.
Grandinių tepimo sistemai naudojant seną alyvą, dėl joje esančių metalo nuotrynų, anksčiau laiko susidėvi kreipiamasis bėgelis ir pjūklo grandinė. Be to, netenkama gamintojo garantijos.
Niekada nenaudokite senos alyvos, o tik biologiškai yrančią pjūklų grandinių alyvą.
DĖMESIO! Žalos aplinkai pavojus. Grandinių tepimo sistemai naudojant mineralinę alyvą, padaroma didelės žalos aplinkai.
Niekada nenaudokite mineralinės alyvos, o tik biologiškai yrančią pjūklų grandinių alyvą.
Prieš darbų pradžią ir keisdami akumuliatorių, kaskart patikrinkite alyvos lygį ir pripildykite pjūklų grandinių alyvos. Jei reikia:
- patikrinkite alyvos lygj alyvos bakelio stebėjimo langelyje (03/1). Visada turi būti matoma alyva. Neviršykite minimalaus ir maksimalaus alyvos lygio.
-
Pastatykite aukštapjovę ant tvirto pagrindo ir laikykite.
-
Išvalykite jrenginį aplink alyvos bakelio užsukamą dangtelį (03/2).
-
Nusukite alyvos bakelio užsukamą dangtelj.
NUORODA
Kad būtų lengviau pripildyti, naudokite piltuvėlj.
■ ľ alyvos bakelį neturi patekti nešvarumų.
-
Pripildykite j alyvos bakelj biologiškai yran- ĉios pjūklų grandinių alyvos. Tuo metu alyvos bakelio stebėjimo langelyje tikrinkite alyvos lygį. Stebėkite, kad jos neišbėgtų per kraštus!
-
Vėl užsukite alyvos bakelio užsukamą dang- telį.
5.2 Akumuliatoriaus jkrovimas
Atkreipkite dėmesį i krovimo režimo temperatūros diapazoną, žr. techninius duomenis.
i NUORODA Išsamią informaciją rasite atski- rose akumuliatoriaus ir įkroviklio naudojimo instrukcijose:
■ naudojimo instrukcijoje 443130: akumuliatoriai
■ naudojimo instrukcijoje 443131: jkrovikliai
5.3 Akumuliatoriaus ïdėjimas ir ištraukimas (04, 05)
DĖMESIO! Akumuliatoriaus pažeidimo pavojus. Jei po naudojimo akumuliatorius paliekamas įrenginyje, įrenginys gali būti pažeistas.
Iš karto po naudojimo ištraukite akumuliatorių iš įrenginio ir laikykite apsaugotoje nuo šalčio vietoje.
- Idėkite akumuliatorių i įrenginį prieš pat darbų pradžią.
Akumuliatoriaus jdėjimas (04)
- Įstumkite akumuliatorių (04/1) į akumuliatoriaus laikiklj (04/2) pagrindiniame įrenginyje, kol jis užsifiksuos (04/a).
Akumuliatoriaus ištraukimas (05)
- Nuspauskite ir laikykite nuspaustą akumuliatoriaus (05/2) atfiksavimo mygtuką (05/1).
- Ištraukite akumuliatorių (05/a).
6 VALDYMAS
6.1 Akumuliatoriaus jkrovimo büsenos tikrinimas
Ikrovos lygio indikatorius (01/6) yra pagrindinio jrenginio viršuje.
Jj sudaro trys segmentai. Segmentai šviečia arba mirksi priklausomai nuo jkrovos lygio.
Segmentas |krovos lygis
| Šviečia 3 segmentai: akumuliatorius visiškai jkrautas. |
| Šviečia 2 segmentai: jkrauta 2/3 akumuliato-riaus. |
| Šviečia 1 segmentas: jkrauta 1/3 akumuliato-riaus. |
| Mirksi 1 segmentas: akumuliatorius beveik tuščias. lrenginys ne-trukus išsijungs. |
6.2 Pjūklų grandinių alyvos tikrinimas
Tikrinkite, ar bakelyje yra pakankamai grandininių pjūklų alyvos:
■ prieš pradėdami darba,
darbo metu,
ne vėliau kaip prieš kiekvieną akumuliatoriaus keitimą.
- Esant mažam alyvos lygiui, papildykite grandininių pjūklų alyvos.
Veiksmai žr. Skyrius 5.1 "Pjūklų grandinių alyvos pripildymas (03)", puslapis 282.
6.3 Teleskopinio koto pailginimas / sutrumpinimas (06)
Teleskopinis kotas (06/2) reguliuojamas pakopomis. Taip ilgj galima pritaikyti taip, kaip to reikia darbui.
- Sukite fiksavimo movą (06/1) užrakinto užrakto kryptimi (06/a), kol veržtuvas bus atblokuotas.
- Perstumkite teleskopinį kotą, kol bus nustatytas norimas ilgis (06/b).
- Priveržkite fiksavimo movą.
6.4 Pjovimo galvutės pasukimas (07)
Dėl pasukamos pjovimo galvutės pjaunant galima atsistoti į patogią ir saugią darbinę padėtį.
- Užspauskite mygtuką (07/1) abiejose pjovimo galvutės pusėse.
- Pasukite pjovimo galvutę i norimą padėtį (07/a).
- Atleiskite mygtuką. Pjovimo galvutė užsifik-suoja parinktoje padėtyje.
6.5 lrenginio jjungimas ir išjungimas (08)
Irenginio jjungimas
- Nustatykite jrenginj i darbinę padėtį.
- Paspauskite atblokavimo mygtuką (08/1) ant pagrindinio įrenginio ir laikykite paspaudę.
- Paspauskite ir laikykite nuspaudę jjungimo / išjungimo jungiklį (08/2).
- Atleiskite atblokavimo mygtuką. Paleidus prietaisą, atblokavimo mygtuko laikyti nu-spausto nebūtina. Atblokavimo mygtukas turi apsaugoti nuo neplanuoto prietaiso paleidi-mo.
Irenginio išjungimas
- Atleiskite jjungimo / išjungimo jungiklj.
- Prireikus ištraukite akumuliatorių, kad išvengtumėte netikėto pakartotinio įsijungimo: žr. Skyrius 5.3 "Akumuliatoriaus jdėjimas ir ištraukimas (04, 05)", puslapis 282.
7 DARBINĖ ELGSENA IR DARBO METODIKA (09 – 14)
⚠️ ISPĖJIMAS! Didesnis pavojus nukristi.
Kyla didesnis pavojus nukristi, kai darbai atliekami iš aukštesnės padėties (pvz., ant kopėčių).
Visada dirbkite su prietaisu ant žemės ir tuo metu atkreipkite dėmesį į tai, kad stovėtumėte stabiliai.
■ Laikykitės saugos nuorodu.
Pjaudami šakas, pakelkite aukštapjovę (09/1) maks. iki 60° kampo (09/2).
■ Atsistokite taip, kad būtų galima pjauti 90° kampu į šakas (10/a).
■ Storas šakas pjaukite dalimis (11/1), kad ga-létumète geriau kontroliuoti kritimo vietą.
Niekada nepjaukite prieaugos ties šakos pagrindu, kad pagerintumėte žaizdų gijimą ir išvengtumėte puvimo (12).
Apsauginiais atraminiais dantimis (13/1) pjau-dami aukštapjovę spauskite prie šakos (13/2) (13/a), kad aukštapjovę galėtumėte stabilizuoti ant šakos.
Prieš nupjaudami šaką (14/b), šakos apačioje padarykite kompensacinį pjūvį (14/a). Taip apsisaugosite nuo žievės nuplėšimo ir sunkai gyjančių medžio pažeidimų. Kompensacinis pjūvis neturi būti gilesnis nei 1/3 šakos storio, kad būtų išvengta aukštapjovės įstrigimo.
Aukštapjovę visada ištraukite iš šakos su be-sisukančia pjūklo grandine, kad aukštapjovė nejstrigtų.
8 TECHNINĖ PRIEŽIŪRA
⚠️ ISPĖJIMAS! Pavojus įsipjauti! Pavojus įsipjauti prisilietus prie aštriabriaunių ir judančių įrenginio dalių bei įkišus pirštus į pjovimo įrankius.
Prieš atlikdami techninės priežiūros, priežiūros ir valymo darbus, visada išjunkite prietaisą. Išimkite akumuliatorių.
■ Techninės apžiūros, priežiūros ir valymo darbų metu visada mūvėkite apsaugines pirštines.
Remonto darbus leidžiama atlikti tik kvalifikuotam personalui, naudojant tik originalias atsargines dalis.
Po naudojimo patikrinkite jrenginj, ar jis nepažeistas, prireikus pakeiskite pažeistas konstrukcines dalis.
■ Saugokite jrenginj nuo šlapumo arba drėgmės. Nuvalykite plastikines dalis šluoste ir tuo metu nenaudokite valiklių arba tirpiklių.
Išvalykite aušinimo oro angas, jei jos užsikiše.
Nepurkškite ant jrenginio vandens ir nenaudokite didelio slėgio valymo jrenginio.
8.1 Pjūklų grandinių sutepimo tikrinimas
DÉMESIO! Prietaiso pažeidimo pavojus. Pjū-klo grandinei prisilietus prie žemės, ji neišvengia-mai atšimpa.
Nelieskite grandine žemės ir laikykitės 20 cm saugaus atstumo!
- ljunkite jrenginj.
- Kreipiamojo bėgelio smaigalį laikykite ant žemės kartono arba popieriaus kryptimi.
■ Jei pasirodo didėjanti alyvos dėmė, vadinasi, grandinių tepimo sistema veikia nepriekaištingai.
■ Jei net esant pilnam alyvos bakeliui alyvos dėmė nepasirodo: išvalykite alyvos jbėgimo kiaurymę įrenginyje ir kreipiamojo bėgelio griovelį.
Jei tai neduotų rezultatų, kreipkitės į mūsų klientų aptarnavimo tarnybą.
8.2 Pjūklo grandinės įtempio tikrinimas
⚠ ATSARGIAI! Pavojus susižaloti prisilietus prie pjūklo grandinės. Pjūklo grandinės pjo-vimo briaunos yra labai aštrios, todėl prisilietus prie pjūklo grandinės galima įsipjauti. Prieš atlik-dami bet kokius darbus su pjūklo grandine, at-kreipkite dėmesį:
Išjunkite prietaisą ir išimkite akumuliatorių.
■ Mūvėkite apsaugines pirštines.
Grandinės įtempį tikrinkite dažnai, nes naujos pjūklų grandinės pailgėja.
- Pjūklo grandinę šiek tiek patraukite ranka ir tuo metu patikrinkite:
Šaltoje būsenoje: Pjūklo grandinė tinkamai įtempta yra tada, kai per kreipiamojo bėgelio vidurį ją galima pakelti maždaug 3–4 mm ir rankomis šiek tiek patraukti. Esant darbinei temperatūrai, pjūklo grandinė pailgėja ir nukara.
Pjūklo grandinės varantieji nareliai neturi išljsti iš griovelio kreipiamojo bėgelio apačioje – kitaip pjūklo grandinė gali nušokti.
- Jei reikia, pjūklo grandinę įtempkite papildomai (žr. Skyrius 8.3 "Pjūklo grandinės įtempi-mas ir atpalaidavimas (15)", puslapis 284).
8.3 Pjūklo grandinės įtempimas ir atpalaidavimas (15)
- Įtempkite pjūklo grandinę. Tuo metu naudokite atsuktuvą prie rakto su vidiniu šešiabriauniu:
Pjūklo grandinės įtempimas: sukite grandinės įtempimo varžtą (15/1) pagal laikrodžio rodyklę (15/a).
Pjūklo grandinės atpalaidavimas: sukite grandinės įtempimo varžtą prieš laikrodžio rodyklę (15/b).
- Patikrinkite grandinės įtempį (žr. Skyrius 8.2 "Pjūklo grandinės įtempio tikrinimas", puslapis 284). Prireikus pakartokite ankstesnį veiksmą.
8.4 Kreipiamojo bėgelio ir pjūklo grandinės pakeitimas (16 – 20)
Sumažėjus pjovimo galiai, pjūklo grandinę ir galimai kreipiamajį bėgelį reikia pakeisti. Kreipiamajį bėgelį pakeiskite tada, kai pastebėsite aiškių pjūklo grandinės kreipiamojo griovelio nusidėvėjimo požymių.
Naudokite tik originalias atsargines gamintojo dalis (žr. techninius duomenis).
⚠️ ATSARGIAI! Pavojus susižaloti prisilietus prie pjūklo grandinės. Pjūklo grandinės pjo-vimo briaunos yra labai aštrios, todėl prisilietus prie pjūklo grandinės galima įsipjauti. Prieš atlik-dami bet kokius darbus su pjūklo grandine, at-kreipkite dėmesį:
Išjunkite prietaisą ir išimkite akumuliatorių.
■ Mūvėkite apsaugines pirštines.
Pjūklo grandinės ir kreipiamojo bėgelio nuėmimas
- Išsukite varžtus su vidiniais šešiabriauniais (16/1), naudodami rakto su vidiniu šešia-briauniu šešiabriaunj.
- Nuimkite vidurinę dalj (16/2) ir žvaigždutės uždangalą (16/3).
- Nuimkite pjūklo grandinę (16/4) ir kreipiamajj bėgelį (16/5).
- Atlaisvinkite pjūklo grandinę nuo kreipiamojo bėgelio.
valymas
- Nuvalykite nuo visų nuimtų konstrukcinių da- lių pjuvenas ir alyvos sankaupas.
- Išvalykite visas išmontuotas pjovimo galvutės konstrukcines dalis – ypač žvaigždutę ir alyvos jbėgimo kiaurymę.
Pjūklo grandinės ir kreipiamojo bėgelio montavimas
- Sukite grandinės įtempimo varžtą (17/1) rakto su vidiniu šešiabriauniu atsuktuvu tol, kol grandinės įtempimo kakliukas (17/2) bus prie galinio sriegio galo (17/a), žr. Skyrius 8.3 "Pjūklo grandinės įtempimas ir atpalaidavimas (15)", puslapis 284.
- Pjūklo grandinės uždėjimas ant kreipiamojo bėgelio:
pjūklo grandinės (18/2) dantis (18/1), kurie turi būti viršuje ant kreipiamojo bėgelio, išlygiuokite (18/a) į kreipiamojo bėgelio smaigalį (18/3).
Nuoroda: Atkreipkite dèmesj, kad grandinè būtų tinkamai sumontuota!
Idėkite pjūklo grandinę į kreipiamojo bėgelio griovelį (18/4) ir apjuoskite ja kreipiamajį bėgelį.
- Kreipiamajj bėgelį su uždėta pjūklo grandine įdėkite į atidarytą korpusą:
Pjūklo grandine (19/1) apjuoskite žvaigždutę (19/2).
Ištiesinkite kreipiamaji bėgelį (19/3) taip, kad kreipiamasis kakliukas (19/4) įeitų į kreipiamojo bėgelio pailgą skylę.
Ištiesinkite kreipiamajj bėgelį taip, kad grandinės įtempimo kakliukas (19/5) jeitų į grandinės įtempimo kiaurymę.
Ištiesinkite pjūklo grandinę taip, kad ji pri-glustų kreipiamojo bėgelio griovelyje ir prie pavaros žvaigždutės.
- Korpuso uždarymas:
■ Uždėkite žvaigždutės uždangalą (20/1) ir vidurinę dalį (20/2).
■ Jkiškite varžtus su vidiniais šešiabriauniais (20/3) ir priveržkite.
- Įtempkite pjūklo grandinę (žr. Skyrius 8.3 "Pjūklo grandinės įtempimas ir atpalaidavimas (15)", puslapis 284).
9 PAGALBA ATSIRADUS SUTRIKIMU
ATSARGIAI! Pavojus susižaloti. Aštria-briaunės ir judančios įrenginio dalys gali sužeisti.
■ Techninės apžiūros, priežiūros ir valymo darbų metu visada dėvėkite apsaugines pirštines!
i NUORODA Esant sutrikimų, kurie nėra nu- rodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų klientų aptarnavi-mo tarnybą.
Sutrikimas Priežastis Šalinimas
| Neveikia variklis. Išeikvotas akumuliatorius. Jkraukite akumuliatorių. | ||
| Nejdėtas arba blogai jdėtas akumuliatorius. | Tinkamai jdėkite akumuliatorių. | |
| Sutrikimas Priežastis Šalinimas | Nutrūko elektros srovės tieki-mas. | 1. Pašalinkite akumuliatorių.2. Išvalykite kištukinius kontak-tus.3. Vėl jdėkite akumuliatorių. |
| Variklis veikia su pertrūkiais. Sugedęs jungimo / išjungimo jungiklis. | Kreipkitės į gamintojo techninės priežiūros skyrių. | |
| Kreipiamasis bėgelis ir pjūklo grandinė veikiant įkaista. Dūmų susidarymas. | Pjūklo grandinė per stipriai įtempta. | Patikrinkite grandinės įtempį.Įtempkite pjūklo grandinę papildomai. |
| Tuščias alyvos bakas. Pripildykite pjūklų grandinių alyvos. | ||
| Nešvari alyvos įbėgimo kiau-rymė ir (arba) kreipiamojo bėgelio griovelis. | Išvalykite alyvos įbėgimo kiaury-mę ir kreipiamojo bėgelio griove-lį. | |
| Variklis veikia, tačiau pjūklo grandinė nejuda. | Pjūklo grandinė per stipriai įtempta. | Patikrinkite grandinės įtempį.Įtempkite pjūklo grandinę papil-domai. |
| Įrenginio klaida Kreipkitės į gamintojo techninės priežiūros skyrių. | ||
| Vietoj pjuvenų išsviedžiamos tik medienos dulkės. Aukštapjovę turi spausti mediena. | Pjūklo grandinė atšipusi. Kreipkitės į gamintojo techninės priežiūros skyrių. | |
| Įrenginys nejprastai vibruoja. Įrenginio klaida Kreipkitės į gamintojo techninės priežiūros skyrių. | ||
| Žymiai trumpėja akumuliato-riaus veikimo trukmė. | Akumuliatoriaus eksploatavi-mo trukmė baigėsi. | Pakeiskite akumuliatorių. Naudo-kite tik originalius gamintojo prie-dus. |
| Nepavyksta įkrauti akumuliato-riaus. | Nešvarūs akumuliatoriaus kontaktai. | Kreipkitės į gamintojo techninės priežiūros skyrių. |
| Sugedo akumuliatorius arba įkroviklis. | Pakeiskite akumuliatorių arba įkroviklj. Naudokite tik originalius gamintojo priedus. | |
| Akumuliatorius yra per karš-tas. | Leiskite akumuliatoriui atvėsti. | |
10 TRANSPORTAVIMAS
Prieš transportuodami atlikite tokius veiksmus:
- Išjunkite jrenginį ir išimkite akumuliatorių.
- Uždėkite grandinės apsaugą.
- Atskirkite pjovimo galvutę nuo pagrindinio jrenginio.
- Transporto priemonėse: apsaugokite pjovimo galvutę, kad neapvirstų, nebūtų pažeista ir iš jos neišbėgtų grandinių alyva.
Akumuliatorius „B125 Li“ (gam. Nr. 113896)
i NUORODA Akumuliatoriaus vardinė energija yra didesnė nei 100 Wh! Todėl laikykitės toliau pateiktų transportavimo nuorodu!
Sudėtyje esantis ličio jonų akumuliatorius atitinka pavojingu produktų teisę, tačiau gali būti transportuojamas supaprastintomis sąlygomis.
Akumuliatorių be papildomų priedų privatus naudotojas gali gabenti keliais, kai jis yra supakuotas mažmeninei prekybai ir yra transportuojamas asmeniniais tikslais.
Komerciniai naudotojai, kurie vykdo transportavimą susijusį su įmonės veikla, (pvz., tiekimas į ir iš statybų aikštelių arba demonstravimas) gali taip pat pasinaudoti šia supaprastinta sąlyga.
Abiem prieš tai nurodytais atvejais būtina imtis priemonių turinio platinimui išvengti. Kitais atvejais būtina laikytis pavojingų produktų teisės rei-
kalavimų! Neatsižvelgus į tai siuntėjui ir, galimai, vežėjui galioja baudos.
Kiti nurodymai dėl gabenimo ir siuntimo
Ličio jonų akumuliatorius transportuokite arba siųskite tik nepažeistus!
Akumuliatoriui transportuoti naudokite tik originalią dėžę arba tinkamą pavojingam krovi-niui skirtą dėžę (nereikia mažesnės nei 100 Wh vardinės energijos akumuliatoriams).
Užklijuokite atvirus akumuliatoriaus kontaktus, kad išvengtumėte trumpojo jungimo.
Apsaugokite akumuliatorių pakuotėje, kad neslystų ir taip nebūtų pažeistas akumuliatorius.
Dėl gabenimo arba siuntimo pasirūpinkite tiksliu siuntos ženklinimu ir dokumentais (pvz., per siuntų tarnybą arba per vežėjus).
Prieš tai sužinokite, ar galima transportuoti su pasirinktu paslaugos teikėju, ir parodykite siunta.
Mes rekomenduojame samdyti pavojingų krovinių specialistą siuntos paruošimui. Taip pat laikykitės galimų kitų nacionalinių reikalavimų.
11 SANDÈLIAVIMAS
11.1 Irenginio laikymas
■ Po kiekvieno naudojimo iš jrenginio išimkite akumuliatorių.
■ Irenginj kruopščiai išvalykite ir, jei yra, su-montuokite visus apsauginius gaubtus.
■ Laikykite prietaisą sausoje, rakinamoje, vai-kams neprieinamoje vietoje.
Per eksploatacijos pertraukas, trunkančias ilgiau kaip 30 dienų, atlikite šiuos darbus:
Ištuštinkite pjūklų grandinių alyvos bakelį.
■ Nuimkite pjūklo grandinę ir kreipiamaji bėgelį, Išvalykite ir išpurkškite antikorozine alyva.
DĖMESIO! Irenginio sugadinimo pavojus.
Grandininių pjūklų alyvai pridžiuvus / prilipus, il-gesnį laiką sandėliuojant gali būti pažeistos alyvą tiekiančios konstrukcinės dalys ir alyvos siurblys.
Prieš ilgesnį nenaudojimą pašalinkite iš prietaiso pjūklų grandinių alyvą.
11.2 Akumuliatoriaus ir jkroviklio laikymas
i NUORODA Išsamią informaciją rasite atski- rose akumuliatoriaus ir jkroviklio naudojimo instrukcijose.
12 IŠMETIMAS
Nurodymai elektrinių ir elektroninių prietaisų įstatyme (vok. ElektroG)
Panaudoti elektriniai ir elektroniniai prietaisai néra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas!
Prieš atiduodant prietaisus senas baterijas arba akumuliatorius, jei jie nėra tvirtai įstatyti prietaise, privaloma išimti! Jų išmetimą reglamentuoja baterijų įstatymas.
Elektrinių ir elektroninių prietaisų savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos gražinti.
Galutinis naudotojas yra pats atsakingas už savo asmeninių duomenų pašalinimą iš išmetamų senų prietaisų!
Perbraukto atlieku kontinerio simbolis reiškia, kad elektrinius ir elektroninius prietaisus draudžiama išmesti su buitinėmis atliekomis.
Elektrinius ir elektroninius prietaisus galima nemokamai atiduoti šiose vietose:
■ viešose teisėtose išmetimo ir surinkimo vietose (pvz., komunaliniuose ūkiuose);
Elektrinių prietaisų pardavimo vietose (stacionariose ir internetu), jei pardavėjas yra įsipareigojęs priimti arba tai daro savanoriškai.
Šie teiginiai galioja tik įrenginiams, įrengtiems ir parduodamiems Europos Sajungos šalyse ir kuriems taikoma 2012/19/ES direktyva. Ne Europos Sajungos šalims gali galioti kitos panaudotų elektrinių ir elektroninių įrenginių utilizavimo nuostatos.
Nurodymai bateriju jstatyme (vok. BattG)
Senos baterijos ir akumuliatoriai néra buitinės atliekos, todėl jiems priskiria-mos atskiros taisyklės arba išmetimas!
Dėl saugaus baterijų arba akumuliatorių išė-mimo iš elektrinių prietaisų ir dėl informacijos apie jų tipą arba cheminę sistemą prašome atsižvelgti į tolimesnius duomenis, nurodytus naudojimo arba montavimo instrukcijoje.
Baterijų arba akumuliatorių savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos gražinti. Gražinti galima buityje įprastai naudojamą kiekį.
Senose baterijose gali būti kenksmingų medžiagų arba sunkiųjų metalų, kurie gali sukelti žalą aplinkai ir sveikatai. Senų baterijų panaudojimas ir
naudojimas jų sudėtyje esančių išteklių prisideda prie šių abiejų prekių apsaugos.
Perbraukto atliekų konteinerio simbolis reiškia, kad baterijas ir akumuliatorius draudžiama išmes- ti su buitinėmis atliekomis.
Jei po atlieku kontineriu yra tokie ženklai Hg, Cd arba Pb, jie reiškia:
■ Hg: baterijoje yra daugiau nei 0,0005 % gyv-sidabrio
Cd: baterijoje yra daugiau nei 0,002 % ka-dmio
Pb: baterijoje yra daugiau nei 0,004 % švino
Baterijas ir akumuliatorius galima nemokamai atiduoti šiose vietose:
■ viešose teisėtose išmetimo ir surinkimo vietose (pvz., komunaliniuose ūkiuose);
■ baterijų ir akumuliatorių pardavimo vietose;
■ bendros jrenginių naudotų baterijų surinkimo sistemos vietose;
■ gamintojo surinkimo vietoje (jei jis yra bendros surinkimo sistemos narys).
Šie teiginiai galioja tik akumuliatoriams ir baterijoms, jrengtoms ir parduodamoms Europos Sajungos šalyse ir kurioms taikoma 2006/66/EB direktyva. Ne Europos Sajungos šalims gali galioti kitos akumuliatorių ir baterijų utilizavimo nuostatos.
13 TECHNINIAI DUOMENYS
Techniniai duomenys: žr. techninių duomenų lentelę šios naudojimo instrukcijos pradžioje.
* Pastabos dėl vibracijos ir triukšmo emisijos verčių:
nuroytos vibracijos ir triukšmo emisijos vertės buvo išmatuotos remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, galima naudoti su kitu.
Nurodytas vibracijos ir triukšmo emisijos vertes taip pat galima naudoti, norint įvertinti sustabdymą (vibracijos sustabdymo laipsnj).
Vibracijos ir triukšmo emisijos vertės tikrojo elektrinio įrankio naudojimo metu gali skirtis nuo nurodytuju verčių, atsižvelgiant į būdą, kuriuo naudojamas elektrinis įrankis.
Laikykitės saugos priemonių pagal saugos skyrių. Stenkitės, kad vibracinė apkrova būtų kuo mažesnė. Priemonių, skirtų sumažinti vibracinę apkrovą, pavyzdžiai yra pirštinių mūvėjimas naudojant įrankį ir darbo laiko apribojimas. Tuo metu reikia atsižvelgti į visas darbo ciklo dalis (pavyzdžiui, laikus, kai elektrinis įrankis yra išjungtas, ir tokius, kai įrankis yra jlungtas, tačiau veikia be apkrovos).
14 KLIENTU APTARNAVIMO TARNYBA / TECHNINĖS PRIEŽIŪROS PUNKTAS
Iškilus klausimų dėl garantijos, remonto ir atsarginių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete tokiu adresu:
Galimus jrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties terminas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje jrenginys buvo įsigytas, teisės aktus.
Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:
■ laikomasi šios naudojimo instrukcijos;
■ jrenginys tinkamai naudojamas;
■ naudojamos originalios atsarginės dalys.
Garantija nustoja galioti šiais atvejais:
■ bandoma savarankiškai remontuoti jrenginj;
■ savarankiškai atliekami techniniai pakeitimai;
■ jrenginys naudojamas ne pagal paskirti.
Garantija netaikoma:
■ dažų pažeidimams, atsiradusiems dėl normalaus dévėjimosi,
■ susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu.
Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le-miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirkimo dokumentu į savo pardavėją arba artimiausią įgaliotajį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.
ORIGINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS
Saturs
1 Par šo lietošanas instrukciju 289
1.1 Simboli titullapā 290
