BRUKSANVISNING 18 V CSA 1820 AL-KO

2. Zaagkop lostrekken.

1.2 Symboler og signalord

1. Juster savhovedets stikkobling (02/1) og tele-

Sluk for apparatet, og fjern batteriet.

Sluk for apparatet, og fjern batteriet.

1. Rengør alle aftagne dele for savspåner og

2. Rengør alle fritlagte dele på savhovedet –

4. Skruva av oljetankslocket.

2.2 Mulig og påregnelig feil bruk .............. 246

3.1.4 Bruk og håndtering av den elek-

triske maskinen............................ 249

3.1.5 Bruk og håndtering av den batte-

3.3 Vibrasjonsbelastning .......................... 250

3.4 Støybelastning ...................................251

3.5 Sikkerhetsinstruksjoner for batteri og

5.1 Fylle på sagkjedeolje (03) .................. 252

5.2 Lade batteriet......................................253

5.3 Sette inn og ta ut batteriet (04, 05) .....253

7 Arbeidsmåte og arbeidsteknikk (09 – 14)..254 8 Vedlikehold og pleie ..................................254

8.3 Stramme og slakke sagkjedet (15) .....255

11.2 Oppbevaring av batteri og lader .........257

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

Symbol Betydning Les grundig gjennom bruksanvis- ningen før oppstart. Dette er forut- setningen for sikkert arbeid og feilfri håndtering. Bruksanvisning

FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig si- tuasjon som kan føre til død eller alvorlige per- sonskader hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig si- tuasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre forstå- elighet og håndtering. 2 PRODUKTBESKRIVELSE Beskjæringsmaskinen gjør det mulig for deg å beskjære trær og andre busker komfortabelt og sikkert fra bakken. Det anstrengende og farlige arbeidet fra stige eller et tre bortfaller. Apparatet må bare brukes sammen med litium- ion-batteriene og laderne som er nevnt i de tek- niske dataene. Se separate anvisninger for mer informasjon om batterier og ladere:

Bruksanvisning 443131: ladere ADVARSEL! Fare for apparat- og batteriska- der. Hvis apparatet drives med uegnede batteri- er, kan apparatet og batteriene skades.

Beskjæringsmaskinen er beregnet til å beskjære trær og andre busker stående fast på bakken. Brukeren skal stå fast på bakken. Kun biologisk nedbrytbar sagkjedeolje må brukes. En annen bruk enn den tiltenkte bruken som er beskrevet her, eller en annen bruk som går ut over dette, gjelder som ikke tiltenkt bruk. Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, så vel som ikke godkjent om- og påbygging, anses som upassende og har til følge at garantien blir ugyldig, at samsvaret går tapt, samt at produsen- ten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.

2.2 Mulig og påregnelig feil bruk

Beskjæringsmaskinen skal ikke brukes til å felle trær.

Sag ikke av greiner som befinner seg direkte over eller i spiss vinkel fra brukeren eller an- dre personer.

Driv ikke apparatet i eksplosjonsfarlig miljø.

Også ved forskriftsmessig bruk av maskinen finnes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon kan føl- gende potensielle farer avledes alt etter bruk:

Kontakt med sagspon og oljestøv som slyn- ges rundt i luften

Innånding av sagsponpartikler og oljestøv

Skader på grunn av sagkjededeler som slyn- ges rundt i luften

Kuttskader på sagkjedet

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL! Fare for alvorlige person- skader pga. manipulerte sikkerhets- og verne- innretninger. Manipulerte sikkerhets- og verne- innretninger kan føre til alvorlige personskader under arbeid med beskjæringsmaskinen.

Aldri sett sikkerhets- og verneinnretninger ut av funksjon!

Utfør bare arbeid med beskjæringsmaskinen når alle sikkerhets- og verneinnretningene fungerer riktig.443176_a 247 Produktbeskrivelse

2.4.1 Beskyttelsesdeksel på sverdet

Beskyttelsesdekselet må settes på sverdet og sagkjedet før transport for å unngå personskader og materielle skader.

Utløserknappen frigir av-/på-bryteren. Det forhin- drer at du slår på apparatet ved forseelse bare ved å trykke på av-/på-bryteren.

Symbol Betydning Sagkjedets løperetning Skru fast/løsne teleskopstangen

Påfyllingsåpning i oljetank

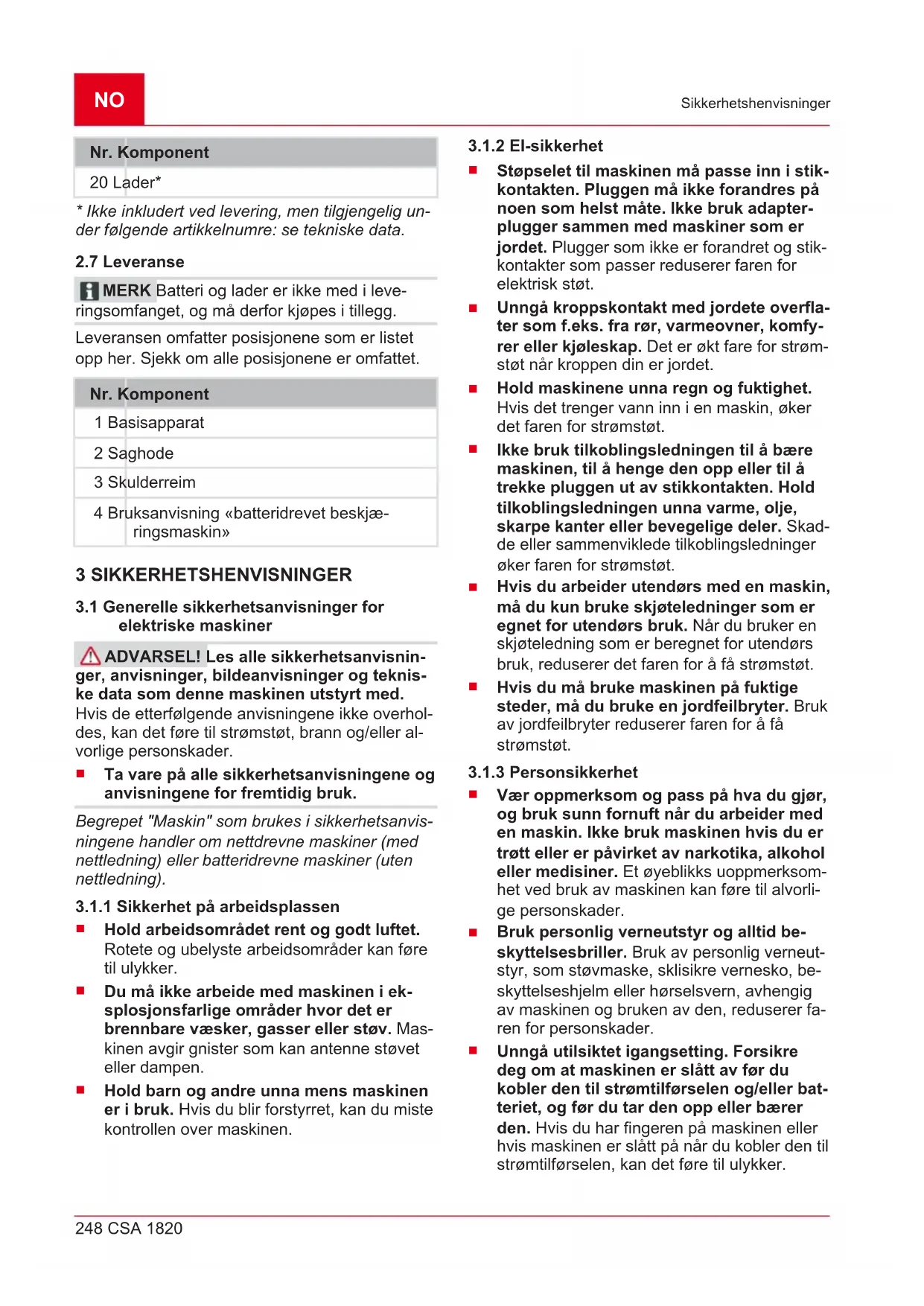

• Ikke inkludert ved levering, men tilgjengelig un- der følgende artikkelnumre: se tekniske data.

MERK Batteri og lader er ikke med i leve- ringsomfanget, og må derfor kjøpes i tillegg. Leveransen omfatter posisjonene som er listet opp her. Sjekk om alle posisjonene er omfattet. Nr. Komponent 1 Basisapparat 2 Saghode 3 Skulderreim 4 Bruksanvisning «batteridrevet beskjæ- ringsmaskin» 3 SIKKERHETSHENVISNINGER

Ta vare på alle sikkerhetsanvisningene og anvisningene for fremtidig bruk. Begrepet "Maskin" som brukes i sikkerhetsanvis- ningene handler om nettdrevne maskiner (med nettledning) eller batteridrevne maskiner (uten nettledning).

3.1.1 Sikkerhet på arbeidsplassen

Støpselet til maskinen må passe inn i stik- kontakten. Pluggen må ikke forandres på noen som helst måte. Ikke bruk adapter- plugger sammen med maskiner som er jordet. Plugger som ikke er forandret og stik- kontakter som passer reduserer faren for elektrisk støt.

Unngå kroppskontakt med jordete overfla- ter som f.eks. fra rør, varmeovner, komfy- rer eller kjøleskap. Det er økt fare for strøm- støt når kroppen din er jordet.

Hold maskinene unna regn og fuktighet. Hvis det trenger vann inn i en maskin, øker det faren for strømstøt.

Ikke bruk tilkoblingsledningen til å bære maskinen, til å henge den opp eller til å trekke pluggen ut av stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skad- de eller sammenviklede tilkoblingsledninger øker faren for strømstøt.

Hvis du arbeider utendørs med en maskin, må du kun bruke skjøteledninger som er egnet for utendørs bruk. Når du bruker en skjøteledning som er beregnet for utendørs bruk, reduserer det faren for å få strømstøt.

Hvis du må bruke maskinen på fuktige steder, må du bruke en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for å få strømstøt.

Vær oppmerksom og pass på hva du gjør, og bruk sunn fornuft når du arbeider med en maskin. Ikke bruk maskinen hvis du er trøtt eller er påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksom- het ved bruk av maskinen kan føre til alvorli- ge personskader.

Bruk personlig verneutstyr og alltid be- skyttelsesbriller. Bruk av personlig verneut- styr, som støvmaske, sklisikre vernesko, be- skyttelseshjelm eller hørselsvern, avhengig av maskinen og bruken av den, reduserer fa- ren for personskader.

Unngå utilsiktet igangsetting. Forsikre deg om at maskinen er slått av før du kobler den til strømtilførselen og/eller bat- teriet, og før du tar den opp eller bærer den. Hvis du har fingeren på maskinen eller hvis maskinen er slått på når du kobler den til strømtilførselen, kan det føre til ulykker.443176_a 249 Sikkerhetshenvisninger

Unngå unormale kroppsstillinger. Sørg for å stå støtt og pass alltid på å ha likevekt. På den måten kan du kontrollere maskinen bedre i uventede situasjoner.

Når støvavsugs- og -oppsamlingsinnret- ninger kan monteres, skal disse kobles til og brukes riktig. Bruk av støvavsug kan re- dusere farer på grunn av støv.

Ikke føl deg for sikker slik at du unnlater å bruke sikkerhetsreglene for maskinen, selv om du er godt vant med bruk av mas- kinen. Uaktsom håndtering kan føre til alvor- lige skader innen en brøkdel av et sekund.

3.1.4 Bruk og håndtering av den elektriske

Oppbevar maskiner som ikke er i bruk utilgjengelig for barn. Personer som ikke er kjent med maskinen eller som ikke har lest anvisningene, må ikke bruke maski- nen. Maskiner er farlige når de brukes av uerfarne personer.

Stell maskinen og arbeidsverktøy med omhu. Kontroller at bevegelige deler fun- gerer feilfritt og ikke er i klem, og om deler er brukket eller skadet slik at det påvirker maskinen. Sørg for at skadde deler blir re- parert før maskinen tas i bruk. Mange ulyk- ker skyldes dårlig vedlikehold av maskinen.

Sørg for at skjæreverktøy holdes skarpe og rene. Vedlikeholdte skjæreverktøy med skarpe egger kommer ikke så lett i klem og er lettere å føre.

Bruk maskinen, arbeidsverktøy osv. i hen- hold til disse anvisningene. Ta hensyn til arbeidsbetingelsene og arbeidet som skal utføres. Hvis maskinen brukes til andre ting enn det den er beregnet for, kan det føre til farlige situasjoner.

Hold håndtakene og gripeflatene tørre og fri for olje og fett. Håndtak og gripeflater som glipper, gjør sikker betjening og kontroll av maskinen umulig i uforutsebare situasjoner.

3.1.5 Bruk og håndtering av den

Hold batteriet som ikke er i bruk, unna binders, mynter, nøkler, spiker, skruer el- ler andre små metallgjenstander som kan føre til at kontaktene blir forbikoblet. En kortslutning mellom batterikontaktene kan fø- re til brannskader eller brann.

Utsett ikke batterier for brann eller høye temperaturer. Brann eller temperaturer over 130°C kan forårsake en eksplosjon.

Følg alle anvisningene for lading, og lad aldri batteriet eller den batteridrevne mas- kinen utenfor temperaturområdet angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke faren for brann.

Sørg for at maskinen kun repareres av kvalifisert fagpersonell og bare med origi- nale reservedeler. På den måten kan duNO 250 CSA 1820 Sikkerhetshenvisninger være sikker på at sikkerheten til maskinen blir opprettholdt.

Skadde batterier må aldri vedlikeholdes. Alt vedlikehold av batterier skal bare foretas av produsenten eller autoriserte kundeser- vicesteder.

En uerfaren operatør må opplæres i bruken av maskinen.

Nasjonale og/eller regionale forskrifter kan begrense bruken av apparatet til bestemte ti- der på dagen.

Sørg alltid for at ingen kroppsdeler kom- mer i nærheten av sagkjedet. Ikke ta vekk klippet materiell og ikke hold i materiell som skal klippes, når sagkjedet beveger seg. Fjern bare blokkert materiell når ap- paratet er slått av. Et øyeblikks uoppmerk- somhet når du bruker beskjæringsmaskinen, kan forårsake alvorlige personskader.

Følg alle anvisningene når du skal fjerne materialansamlinger på beskjæringsmas- kinen, lagre den eller utføre vedlikeholds- arbeid. Forviss deg om at bryteren er slått av og at batteriet er tatt ut. En uventet start av beskjæringsmaskinen under fjerning av materialansamlinger eller under vedlikeholds- arbeid kan føre til svært alvorlige personska- der.

Senk risikoen for livsfarlig strømstøt ved å aldri bruke beskjæringsmaskinen i nær- heten av elektriske ledninger. Å bruke eller berøre maskinen i nærheten av strømlednin- ger kan føre til alvorlige personskader eller livsfarlig strømstøt.

Hold beskjæringsmaskinen på de isolerte håndtaksflatene, fordi sagkjedet kan kom- me i kontakt med tilkoblede strømkabler. Hvis sagkjedet kommer i kontakt med en spenningsførende ledning, kan apparatdeler i metall bli satt under spenning og medføre strømstøt.

Bruk vernebriller. Øvrig verneutstyr for hørsel, hode, hender, ben og føtter anbe- fales. Passende verneklær senker faren for personskader som skyldes oppvirvlet spon eller at du kommer borti sagkjedet.

Bruk hjelm når du utfører arbeid med be- skjæringsmaskinen over hodet. Bruddstyk- ker som faller ned, kan føre til alvorlige per- sonskader.

Ikke utfør arbeid med beskjæringsmaski- nen fra tre, stige, tak eller andre ustabile ståplasser. Ved bruk på en slik måte er det stor fare for personskader.

Sørg for at du alltid står sikkert, og bruk bare beskjæringsmaskinen når du står på fast, sikkert og jevnt underlag. Glatt og ustabilt underlag kan føre til at du mister ba- lansen eller mister kontrollen over beskjæ- ringsmaskinen.

Når du sager over en grein som står under spenning, må du regne med at den fjærer tilbake. Når spenningen i treet løsner, kan greina treffe brukeren og/eller føre til at ved- kommende mister kontroll over beskjærings- maskinen.

Vær ekstra forsiktig når du kapper under- skog og unge trær. Det tynne materiellet kan feste seg i sagkjedet og slå mot deg eller gjøre at du mister balansen.

Bær alltid beskjæringsmaskinen med håndtaket, og bare når sagkjedet ikke len- ger beveger seg. Under transport eller lag- ring av beskjæringsmaskinen skal beskyt- telsesdekslet alltid være satt på sverdet. Riktig håndtering av beskjæringsmaskinen senker faren for at sagkjedet forårsaker per- sonskader.

Følg anvisningene for smøring, kjedes- tramming og bytte av sverd og kjede. Et kjede som er strammet eller smurt feil, kan enten ryke eller øke faren for tilbakeslag.

Sag bare i tre. Ikke bruk beskjæringsmas- kinen til oppgaver den ikke er tiltenkt for. Eksempel: Ikke bruk beskjæringsmaski- nen til å sage i metall, plast, murverk eller byggematerialer som ikke er av tre. Bruk av beskjæringsmaskinen til ikke tiltenkt ar- beid kan føre til farlige situasjoner.

Beskjæringsmaskinen er ikke egnet til å felle trær. Bruk av beskjæringsmaskinen til ikke tiltenkt arbeid kan føre til alvorlige per- sonskader på brukeren eller andre personer.

3.3 Vibrasjonsbelastning

Fare pga. vibrasjon Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsen- tens angitte verdi. Ta hensyn til følgende fak-443176_a 251 Sikkerhetshenvisninger torer som kan påvirke denne før og under bruken:

Kuttes eller bearbeides materialet på rik- tig måte?

Befinner apparatet seg i en god stand for bruk?

Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?

Er håndtakene og ev. vibrasjonshåndta- kene montert, og er disse godt festet til apparatet?

Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.

På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.

Belastningsgraden pga. vibrasjon er avhen- gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsva- rende arbeidspauser. Dermed reduseres vi- brasjonsbelastningen over hele arbeidstiden vesentlig.

Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløps- problemer ("hvite fingre"). For å redusere risi- koen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer øker faren.

Legg inn lengre pauser i løpet av arbeidsda- gen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjo- ner, fordeler over flere dager.

Hvis det fastslås ubehagelig følelse eller mis- farging av hud under bruk av apparatet, av- bryt straks arbeidet. Legg inn tilstrekkelige ar- beidspauser. Uten tilstrekkelige arbeidspau- ser kan det oppstå et hånd-arm-vibrasjons- syndrom.

Minimer risikoen for å bli utsatt for vibrasjo- ner. Stell apparatet i henhold til anvisningene i bruksanvisningen.

Hvis apparatet brukes hyppig, kontakt for- handler for å anskaffe deg antivibrasjonstilbe- hør (f.eks. håndtak).

Unngå å arbeide med apparatet ved tempe- raturer under 10°C. Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.

En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.

3.5 Sikkerhetsinstruksjoner for batteri og

Fjern batteriene fra apparatet før du lader dem.

Ikke sett forskjellige typer oppladbare batterier eller nye og brukte batterier inn i apparatet.

Fjern batteriene fra apparatet når du lagrer apparatet i lengre tid.

Forsøk ikke å sage av en grein med tykkere diameter enn sverdlengden.

Unngå at greiner eller gjenstander som beve- ger seg, setter seg fast i sagkjedet. Slå i det- te tilfellet av beskjæringsmaskinen.

Fjern batteriet fra basisapparatet, og skyv be- skyttelsesdekselet over sagkjedet ved:

kontroll-, innstillings- og rengjøringsarbei- der

arbeider på sverdet og sagkjedet

vedlikeholds- og reparasjonsarbeider

Bruk vernehansker ved montering av sagkje- det og sverdet.

4.1 Sette på/ta av saghodet (02)

1. Innrett saghodets stikkkobling (02/1) og tele-

skopstangen (02/2) i forhold til hverandre slik pilene står mot hverandre.

(02/c). Ta av saghodet

1. Vri festehylsen i retning av den åpne låsen.

2. Trekk av saghodet.

5 IGANGSETTING FARE! Livsfare og fare for svært alvorli- ge personskader. Uleselige sikkerhetshenvis- ninger og betjeningsanvisninger kan føre til svært alvorlige personskader, inkludert dødsfall.

Les og følg alle sikkerhets- og betjeningsin- struksjoner i denne bruksanvisningen samt andre bruksanvisninger som det vises til, før du bruker beskjæringsmaskinen! ADVARSEL! Fare for personskader som følge av skadde komponenter. Skadde kompo- nenter på beskjæringsmaskinen kan føre til alvor- lige personskader.

Kontroller alltid før bruk om beskjæringsmas- kinen er fullstendig, og at den ikke inneholder noen skadde eller slitte komponenter. Sikker- hets- og beskyttelsesanordninger må være intakte.

Kontroller alltid apparatet etter at det har falt ned eller er utsatt for kraftige støt.

5.1 Fylle på sagkjedeolje (03)

Sagkjedeoljen følger ikke med ved levering! ADVARSEL! Fare for skader på apparatet. Bruk av apparatet uten sagkjedeolje fører til ska- der på sagkjedet og sverdet.

Fyll sagkjedeolje i oljetanken før arbeidet be- gynner, og kontroller oljenivået under arbei- det.

Kontroller minst før hver gang arbeidet be- gynner om kjedesmøringen fungerer. Livslengden og skjæreeffekten til sagkjedet er av- hengig av optimal smøring. Under drift blir sag- kjedet automatisk fuktet med olje. ADVARSEL! Fare for skader på apparatet. Bruk av gammel olje til kjedesmøring fører til for tidlig slitasje av sverdet og sagkjedet på grunn av metallrestene som oljen inneholder. I tillegg bort- faller produsentens garanti.

Bruk aldri gammel olje, men bare biologisk nedbrytbar sagkjedeolje. ADVARSEL! Fare for miljøskader. Bruk av mineralbasert olje for kjedesmøringen fører til al- vorlige miljøskader.

Bruk aldri mineralbasert olje, men bare biolo- gisk nedbrytbar sagkjedeolje.443176_a 253 Betjening Kontroller oljenivået før arbeidet begynner og ved batteriskifte, og fyll på sagkjedeolje etter behov:

2. Sett og hold beskjæringsmaskinen vannrett

på et fast underlag.

3. Rengjør apparatet rundt oljetanklokket (03/2).

4. Skru av oljetanklokket.

Bruk trakt for enklere påfylling.

kjedeolje. Kontroller oljenivået i nivåglasset i oljetanken. Ikke fyll på for mye!

6. Skru oljetanklokket på igjen.

Hold deg innenfor temperaturområdet for lading, se tekniske data. MERK Følg den detaljerte informasjonen i de separate bruksanvisningene til batteriet og la- deren:

5.3 Sette inn og ta ut batteriet (04, 05)

ADVARSEL! Skadefare hos batteriet. Der- som batteriet forblir i maskinen etter bruk, kan dette føre til en skade på batteriet.

Like etter bruk trekkes batteriet ut av maski- nen og lagres frostfritt.

Sett inn batteriet i maskinen først like før ar- beidet påbegynnes. Sette inn batteriet (04)

6.1 Sjekke batteriets ladenivå

Kontroller om det finnes nok sagkjedeolje i tanken:

før arbeidet begynner

senest ved hvert batteriskifte

Fyll på sagkjedeolje ved lavt oljenivå. Fremgangsmåte se Kapittel 5.1 "Fylle på sagkje- deolje (03)", side252.

1. Drei festehylsen (06/1) mot det åpne låssym-

bolet (06/a) til klemmingen løsner.

Det svingbare saghodet gjør det mulig med en kom- fortabel og sikker arbeidsposisjon når du sager.

1. Trykk på trykknappen (07/1) på begge sider

2. Sving saghodet i ønsket posisjon (07/a).

3. Slipp trykknappen. Saghodet går i lås i valgt

1. Sett apparatet i arbeidsstilling.

4. Slipp utløserknappen. Du trenger ikke å hol-

de utløserknappen trykt etter at apparatet har startet. Utløserknappen skal bare hindre at apparatet starter utilsiktet.NO 254 CSA 1820 Arbeidsmåte og arbeidsteknikk (09 – 14) Slå av redskapet

1. Slipp på-/av-bryter.

2. Trekk eventuelt ut batteriet for å hindre util-

siktet gjeninnkobling: se Kapittel 5.3 "Sette inn og ta ut batteriet (04, 05)", side253.

ARBEIDSTEKNIKK (09 – 14) ADVARSEL! Økt fare for fall. Det er økt fa- re for fall når arbeidet foretas fra en høyere posi- sjon (f.eks. fra stige).

Arbeid alltid med apparatet fra bakken, og sørg for at du står sikkert.

Løft beskjæringsmaskinen (09/1) maksimalt til en vinkel på 60° (09/2) ved beskjæring.

Stå slik at kutt aller helst kan utføres i 90° vinkel til greina (10/a).

Sag aldri inn i vulsten på greinansatsen, det- te for å forbedre sårhelbredelse og unngå for- råtnelse (12).

Trykk beskjæringsmaskinen mot greina (13/2) med treanslagsstoppet (13/1) når du sager (13/a), for å stabilisere den på greina.

Lag et avlastningskutt (14/a) på undersiden av greina før du sager av greina (14/b). Dette hindrer at barken rives av, samt skader på treet som vanskelig lar seg hele. Avlast- ningskuttet skal ikke være dypere enn 1/3 av greinas tykkelse for å unngå at beskjærings- maskinen klemmes fast.

Trekk alltid ut beskjæringsmaskinen fra grei- na med roterende sagkjede for at den ikke skal klemmes fast.

8 VEDLIKEHOLD OG PLEIE

ADVARSEL! Fare for kuttskader. Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.

Slå alltid av apparatet før vedlikeholds-, pleie- og rengjøringsarbeider. Ta ut batteriet.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider. Reparasjoner skal kun gjøres av kvalifisert fagper- sonale og da kun ved bruk av originale reservede- ler.

Ikke utsett apparatet for fukt eller væske. Ren- gjør plastdeler med en klut. Bruk ikke rengjø- rings- eller løsningsmidler nå du gjør dette.

Rengjør kjøleluftåpningene når disse er blok- kert.

Spray ikke apparatet med vann, og bruk ikke høytrykksspyler.

8.1 Kontrollere sagkjedesmøringen

ADVARSEL! Fare for skader på apparatet. Berøring av bakken fører uunngåelig til at sagkje- det sløves.

Hvis intet oljespor vises til tross for at ol- jetanken er full: Rengjør oljepåfyllingshul- let i apparatet og sporet i sverdet. Hvis dette ikke løser problemet, vennligst kontakt vår ansvarlige kundeservice.

8.2 Kontrollere sagkjedespenningen

FORSIKTIG! Fare for personskader på sagkjedet. Skjærekantene på sagkjedet er svært skarpe slik at det kan oppstå kuttskader ved håndtering av sagkjedet. Vær oppmerksom før alle arbeider med sagkjedet:

Slå av apparatet og ta ut batteriet.

Bruk vernehansker. Kontroller kjedespenningen ofte siden nye sag- kjeder øker i lengden.

1. Sagkjedet trykkes ned litt for hånd for å kon-

I kald tilstand: Sagkjedet er strammet rik- tig når den kan løftes 3 – 4 mm på midt- en av sverdet og kan trekkes gjennom for hånd. Ved driftstemperatur forlenger sag- kjedet seg og henger ned.

Drivleddene i sagkjedet skal ikke stikke ut av sporet på undersiden av sverdet – i så fall kan sagkjedet hoppe av.

Stram sagkjedet etter behov (se Kapittel 8.3 "Stramme og slakke sagkjedet (15)", side255).443176_a 255 Feilsøking

8.3 Stramme og slakke sagkjedet (15)

1. Stram sagkjedet ved hjelp av skrutrekkeren

"Kontrollere sagkjedespenningen", side254). Gjenta foregående trinn om nødvendig.

8.4 Skifte ut sverd og sagkjede (16 – 20)

Hvis skjæreeffekten blir dårligere, må du skifte ut sagkjedet og eventuelt sverdet. Du må skifte ut sverdet når du oppdager tydelige slitasjespor på føringssporet til sagkjedet. Det er kun lov å bruke originale reservedeler fra produsenten (se tekniske data). FORSIKTIG! Fare for personskader på sagkjedet. Skjærekantene på sagkjedet er svært skarpe slik at det kan oppstå kuttskader ved håndtering av sagkjedet. Vær oppmerksom før alle arbeider med sagkjedet:

Slå av apparatet og ta ut batteriet.

Bruk vernehansker. Ta av sagkjedet og sverdet

2. Ta av midtdelen (16/2) og kjedehjuldekslet

3. Ta av sagkjedet (16/4) og sverdet (16/5).

4. Løsne sagkjedet fra sverdet.

1. Rengjør sagspon og oljerester fra alle kom-

ponenter som er tatt av.

2. Rengjør alle avdekkede komponenter på

saghodet – særlig kjedehjulet og oljepåfyl- lingshullet. Montere sagkjedet og sverdet

1. Vri kjedestrammeskruen (17/1) med skrutrek-

keren på unbrakonøkkelen helt til kjedes- trammetappen (17/2) sitter på den bakerste gjengeenden (17/a), se Kapittel 8.3 "Stram- me og slakke sagkjedet (15)", side255.

Sagtennene (18/1) på sagkjedet (18/2) som skal ligge oppe på sverdet, rettes inn i forhold til tuppen av sverdet (18/3) (18/a). Merk:Sørg for riktig montert kjede!

Legg sagkjedet inn i sporet (18/4) på sverdet, og før helt rundt sverdet.

3. Legg sverdet samt pålagt sagkjede inn i det

Innrett sverdet (19/3) slik at føringstap- pen (19/4) griper inn i det lange hullet på sverdet.

Innrett sagkjedet slik at det ligger an i sporet på sverdet og drivkjedehjulet.

Sett inn og trekk til unbrakoskruene (20/3).

2. Rengjør stikkontaktene.

3. Sett inn batteriet igjen.

Motoren går ikke jevnt. Av/på-bryter defekt. Oppsøk serviceverkstedet til pro- dusenten. Sverd og sagkjede går varme. Røykutvikling. Sagkjedet er for stramt spent. Kontroller kjedespenning. Stram sagkjedet igjen. Oljetanken er tom. Fyll på sagkjedeolje. Oljepåfyllingshullet og/eller sporet i sverdet er tilsmusset. Rengjør oljepåfyllingshullet og sporet i sverdet. Motoren går, men sagkjedet be- veger seg ikke. Sagkjedet er for stramt spent. Kontroller kjedespenning. Stram sagkjedet igjen. Apparatfeil Oppsøk serviceverkstedet til pro- dusenten. I stedet for trestøv slynges tre- spon opp. Beskjæringsmaski- nen må trykkes mot treet. Sagkjedet er sløvt. Oppsøk serviceverkstedet til pro- dusenten. Apparatet vibrerer unormalt. Apparatfeil Oppsøk serviceverkstedet til pro- dusenten. Batteriets driftstid reduseres be- tydelig. Batteriets levetid er utløpt. Bytt batteriet. Bruk kun originaltil- behør fra produsenten. Batteriet lades ikke opp. Batterikontaktene er skitne. Oppsøk serviceverkstedet til pro- dusenten. Batteriet eller laderen er de- fekt. Skift defekt batteri eller lader. Bruk kun originaltilbehør fra pro- dusenten. Batteriet er for varmt. La batteriet kjøle seg ned. 10 TRANSPORT Utfør følgende tiltak før transport:

1. Slå av apparatet og fjern batteriet.

4. I kjøretøy: Sikre saghodet mot velting, skader

og at kjedeoljen kan komme ut. Batteri "B125 Li" (art.-nr. 113896) MERK Den nominelle effekten til batteriet er mer enn 100 Wh! Følg derfor de etterfølgende transportmerknadene! Det medfølgende li-ion-batteriet er underlagt for- skriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:

Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav når det er riktig pakket inn i originalpakningen og transporten er i privat øyemed.

Kommersielle brukere som utfører transpor- ten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og demonstrasjoner), kan også gjøre denne for- enklingen gjeldende. I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal for- skriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan sen-443176_a 257 Oppbevaring deren og transportøren stå overfor betydelige straffer. Flere merknader om transport og forsendelse

Bruk utelukkende den originale esken til transport av batteriet, eventuelt en egnet es- ke for farefullt gods (ikke påkrevd hos batteri- er med mindre enn 100 Wh nominell energi).

Lim over åpne batterikontakter for å hindre en kortslutning.

Sikre batteriet mot å skli på innsiden av for- pakningen, for slik å hindre at batteriet ska- des.

Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon).

Informer deg på forhånd om det er mulig med en transport med tjenesteyteren du ønsker, og vis forsendelsen. Vi anbefaler deg å bruke en fagmann på farefullt gods til klargjøring av forsendelsen. Følg også eventuelle mer detaljerte, nasjonale forskrifter. 11 OPPBEVARING

Fjern batteriet fra redskapet etter hvert bruk.

Rengjør redskapet grundig og - hvis det fin- nes - fest alle beskyttelsesdeksler.

Oppbevar redskapet på et tørt sted som kan låses og som er utenfor rekkevidden til barn. Gjennomfør følgende arbeider før driftspauser som varer lenger enn 30 dager:

Ta av sagkjedet og sverdet, rengjør dem og spray dem med rustbeskyttelse. ADVARSEL! Fare for skader på apparatet. Uttørket/fastsittende sagkjedeolje kan ved lengre lagring føre til skader på oljeførende komponen- ter og oljepumpen.

Fjern sagkjedeoljen fra apparatet før lagring i lengre tid.

11.2 Oppbevaring av batteri og lader

MERK Følg den detaljerte informasjonen i de separate bruksanvisningene til batteri og la- der. 12 AVFALLSHÅNDTERING Merknad om WEE-direktivet

Eiere eller brukere av elektro- og elektronikk- apparater er forpliktet av lov til retur etter av- sluttet bruk av apparatene.

Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle appara- tet som deponeres. Symbolet med søppelspann med strek over betyr at elektro- og elektronikkapparater ikke kan kas- tes i husholdningsavfallet. Elektro- og elektronikkapparater kan leveres gra- tis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker for elektroapparater (fysiske og virtu- elle) såfremt butikken er forpliktet til retur el- ler tilbyr dette frivillig. Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger krave- ne i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmel- ser for avfallsbehandling av elektro- og elektro- nikkapparater gjelde. Merknad om batteridirektivet

Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!

For sikkert henting av batterier og batteripak- ker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monte- ringsanvisningen.

Eiere eller brukere av batterier og batteripak- ker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning.NO 258 CSA 1820 Tekniske data Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batterie- ne og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene. Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet. Hvis tegnene Hg, Cd eller Pb i tillegg finnes un- der søppelspannet, står dette for følgende:

Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv

Pb: Batteriet inneholder mer enn 0,004% bly Batteripakker og batterier kan leveres gratis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker som fører batterier og batteripakker

produsentens returmottak (hvis denne ikke er en del av det felles retursystemet) Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende be- stemmelser for avfallsbehandling av batteripak- ker og batterier gjelde. 13 TEKNISKE DATA Tekniske data: Se tabellen med tekniske data i begynnelsen av denne bruksanvisningen.

• Merknader om vibrasjons- og støyverdier:

De angitte vibrasjons- og støyverdiene er målt etter en standardisert testmetode og kan brukes til å sammenligne et elektroverktøy med et annet.

De angitte vibrasjons- og støyverdiene kan også brukes til en innledende vurdering av belastningen (vibrasjonsbelastningsgrad).

Vibrasjons- og støyverdiene kan skille seg fra den angitte verdien under den faktiske bru- ken av elektroverktøyet avhengig av hvordan elektroverktøyet brukes.

Overhold sikkerhetstiltakene fra sikkerhetska- pitlet. Forsøk å holde belastning fra vibrasjo- ner så lav som mulig. Eksempler på tiltak for å redusere vibrasjonsbelastningen er bruk av hansker ved bruk av verktøyet og begrenset arbeidstid. Her må alle deler av driftssyklusen tas med i beregningen (f.eks. tidspunkter da elektroverktøyet er slått av og tidspunkter da det er slått på, men går uten belastning). 14 KUNDESERVICE/SERVICE Ved spørsmål om garanti, reparasjon eller reser- vedeler henvend deg til det nærmeste AL-KO- serviceverkstedet. Dette finner du på Internett på følgende adresse: www.al-ko.com/service-contacts 15 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje
