| Tuotetyyppi | Langaton oksasaha |
| Merkki | AL-KO |
| Malli | 18 V CSA 1820 |
| Virtalähde | 18 V litiumioniakku (tyyppi B125 Li, viite 113896) |
| Varren pituus | Teleskooppinen, portaattomasti säädettävä |
| Pään kallistus | Kääntyvä pää lukituksella |
| Öljysäiliön tilavuus | Katso tason tarkistusikkunasta, täyttö ennen jokaista käyttöä |
| Öljytyyppi | Biohajoava sahaketjuöljy |
| Ketjun nopeus | Ei määritelty |
| Turvalaitteet | Lukituksen vapautuspainike, kiskon suojakansi, Käynnistys/pysäytyskytkin, latauksen merkkivalo |
| Paino | Ei määritelty |
| Mitat (P x L x K) | Ei määritelty |
| Päätoiminnot | Puiden ja puumaisen kasvillisuuden karsinta maasta käsin, leikkaus osittain, tartuntakoukku, automaattivoitelu |
| Huolto ja puhdistus | Puhdista jäähdytysraot, tarkista voitelu, kiristä ketju, vaihda ketju ja kisko tarvittaessa |
| Varaosat ja korjattavuus | Käytä vain alkuperäisiä osia; korjaukset valtuutetussa AL-KO-huoltoliikkeessä |
| Yleiset tiedot | Vain kotikäyttöön; lue käyttöohjeet ennen käyttöä; akku ja laturi myydään erikseen |
Usein kysytyt kysymykset - 18 V CSA 1820 AL-KO
Käyttäjien kysymyksiä aiheesta 18 V CSA 1820 AL-KO
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi 18 V CSA 1820 - AL-KO ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. 18 V CSA 1820 merkiltä AL-KO.

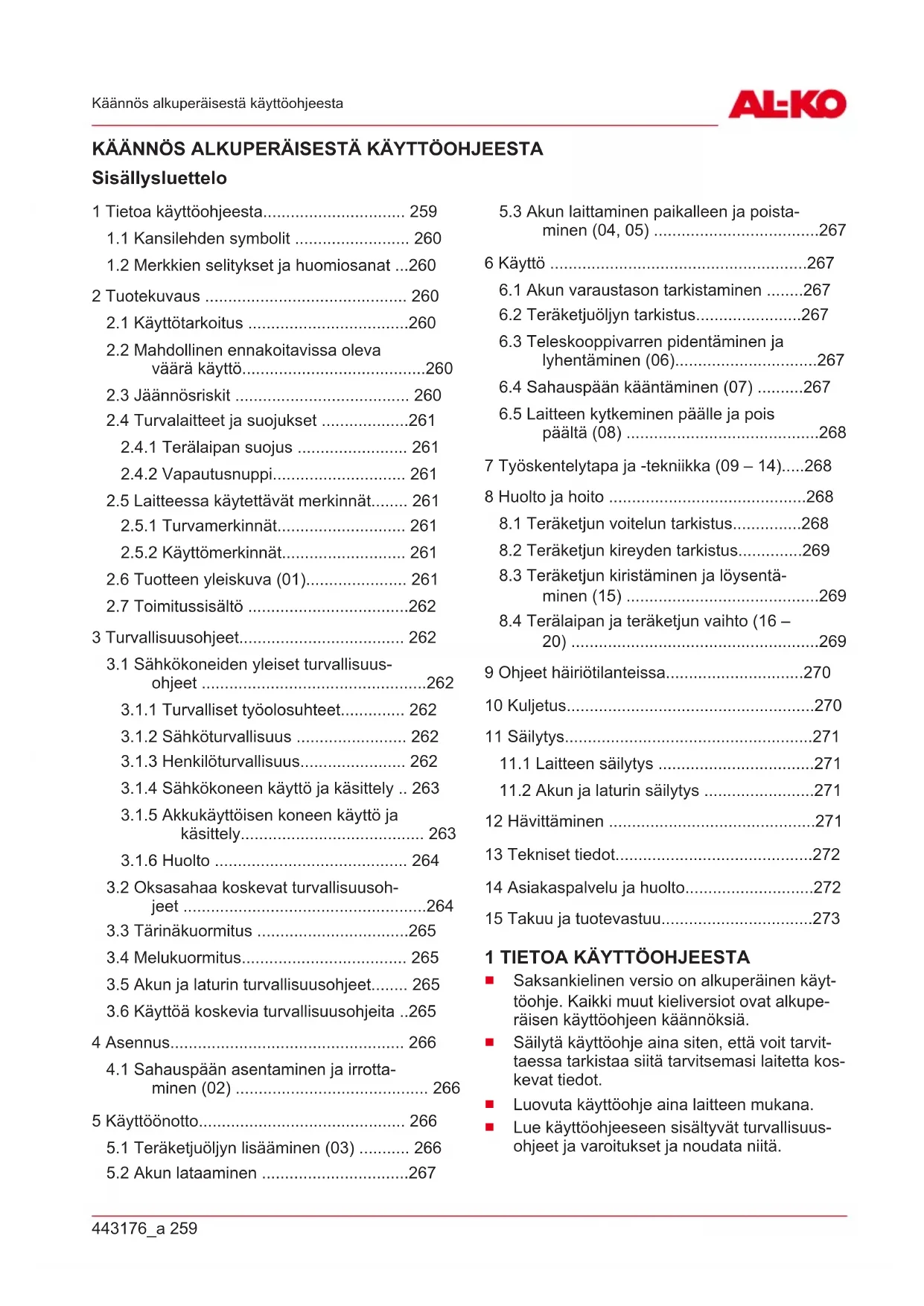

KÄYTTÖOHJE 18 V CSA 1820 AL-KO
2.5 Symbole am Gerät
3.1.3 Personsäkerhet
1 Tietoa käyttöohjeesta.... 259
1.1 Kansilehden symbolit 260
1.2 Merkkien selitykset ja huomiosanat ...260
2 Tuotekuvaus 260
2.1 Käyttötarkoitus ....260
2.2 Mahdollinen ennakoitavissa oleva vääärä käyttö....260
2.3 Jäännösriskit 260
2.4 Turvalaitteet ja suojukset ....261
2.4.1 Terälaipan suojus 261
2.4.2 Vapautusnuppi.... 261
2.5 Laitteessa käytettävät merkinnät...... 261
2.5.1 Turvamerkinnät.... 261
2.5.2 Käyttömerkinnät.... 261
2.6 Tuotteen yleiskuva (01).... 261
2.7 Toimitussisältö 262
3 Turvallisuusohjeet.... 262
3.1 Sähkökoneiden yleiset turvallisuus- ohjeet 262
3.1.1 Turvalliset työolosuhteet...... 262
3.1.2 Sähköturvallisuus 262
3.1.3 Henkilöturvallisuus.... 262
3.1.4 Sähkökoneen käyttö ja käsittely .. 263
3.1.5 Akkukäyttöisen koneen käyttö ja käsittely.... 263
3.1.6 Huolto 264
3.2 Oksasahaa koskevat turvallisuusoh-jeet 264
3.3 Tärinäkuormitus ....265
3.4 Melukuormitus.... 265
3.5 Akun ja laturin turvallisuusohjeet..... 265
3.6 Käyttöä koskevia turvallisuusohjeita ..265
4 Asennus.... 266
4.1 Sahauspään asentaminen ja irrotta- minen (02) 266
5 Käyttöönotto.... 266
5.1 Teräketjuöljyn lisääminen (03) ...... 266
5.2 Akun lataaminen ....267
5.3 Akun laittaminen paikalleen ja poista- minen (04, 05) ......267
6 Käyttö 267
6.1 Akun varaustason tarkistaminen .....267
6.2 Teräketjuöljyn tarkistus....267
6.3 Teleskooppivarren pidentäminen ja lyhentäminen (06)....267
6.4 Sahauspään kääntäminen (07) ......267
6.5 Laitteen kytkeminen päälle ja pois päältä (08) 268
7 Työskentelytapa ja -tekniikka (09 – 14).....268
8 Huolto ja hoito 268
8.1 Teräketjun voitelun tarkistus....268
8.2 Teräketjun kireyden tarkistus......269
8.3 Teräketjun kiristäminen ja löysentäminen (15) 269
8.4 Terälaipan ja teräketjun vaihto (16 – 20)....269
9 Ohjeet häiriötilanteissa....270
10 Kuljetus....270
11 Säilytys....271
11.1 Laitteen säilytys ....271
11.2 Akun ja laturin säilytys ......271
12 Hävittäminen ......271
13 Tekniset tiedot....272
14 Asiakaspalvelu ja huolto....272
15 Takuu ja tuotevastuu....273
1 TIETOA KÄYTTÖOHJEESTA
Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta käyttöohje aina laitteen mukana.
Lue käyttöohjeeseen sisältyvät turvallisuusohjeet ja varoitukset ja noudata niitä.
1.1 Kansilehden symbolit
Symboli Merkitys
Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.
Käyttöohje
Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varastointia ja hävittämistä koskevia ohjeita tässä käyttöohjeessa!
1.2 Merkkien selitykset ja huomiosanat
⚠️ VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.
⚠️ VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.
⚠️ VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä.
HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.
HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä.
2 TUOTEKUVAUS
Oksasahalla voi karsia puiden ja muiden korkeiden kasvien oksia mukavasti ja turvallisesti maasta käsin. Se poistaa tikkailla ja puussa tehtävän vaarallisen työn tarpeen.
Laitteessa saa käyttää vain teknisissä tiedoissa mainittuja litiumioniakkuja ja latureita. Lisätietoja akuista ja latureista löydät niiden erillisistä ohjeista:
Käyttöohje 443130: Akut
Käyttöohje 443131: Laturit
HUOMAUTUS! Laite- ja akkuvaurioiden vaara. Jos laitteessa käytetään sopimattomia akkuja, laite ja akut voivat vaurioitua.
Käytä laitetta vain ilmoitetuilla akuilla.
2.1 Käyttötarkoitus
Oksasaha on tarkoitettu maasta tapahtuvaan maassa kasvavien puiden ja muiden kasvien oksien karsimiseen. Käyttäjän on seistävä tukevasti maassa laitetta käyttäessään.
Vain biohajoavan teräketjuöljyn käyttö on sallittu. Tässä kuvatusta käyttötarkoituksesta poikkeava tai sitä laajempi käyttö katsotaan käyttötarkoituksen vastaiseksi.
Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.
2.2 Mahdollinen ennakoitavissa oleva väärä käyttö
■ Oksasahaa ei saa käyttää puiden kaatamiseen.
- Älä sahaa oksia, jotka ovat suoraan tai terävässä kulmassa itsesi tai muiden henkilöiden yläpuolella.
- Älä vaurioita jännitteisiä johtoja.
Laitetta ei saa käyttää tikkaille seisten.
- Älä käytä käytettyä öljyä tai mineraaliöljyä.
- Älä käytä laitetta räjähdysvaarallisessa ympäristössä.
2.3 Jäännösriskit
Asianmukaisesti käytettynäkin laitteeseen liittyy aina tiettyjä jäännösriskejä, joita ei voida kokonaan sulkea pois. Laitteen tyypin ja rakenteen vuoksi seuraavia jäännösriskejä voi esiintyä käyttötavan mukaan:
■ kosketus sinkoaviin sahanpuruihin tai öljyiseen pölyyn
■ sahanpurujen ja öljyisen pölyn hengittäminen sisään
■ teräketjun tai sen osien sinkoamisen aiheut-tamat vammat
■ teräketjun aiheuttamat leikkaantumishaavat.
2.4 Turvalaitteet ja suojukset
⚠️ VAROITUS! Turvalaitteiden ja suojusten peukaloinnin aiheuttama vakavien vammojen vaara. Turvalaitteiden ja suojusten peukalointi voi aiheuttaa vakavia vammoja oksasahaa käytettäessä.
- Älä koskaan poista turvalaitteita ja suojuksia toiminnasta!
■ Oksasahaa saa käyttää vain, kun kaikki turvalaitteet ja suojukset toimivat oikein.
2.4.1 Terälaipan suojus
Suojus on laitettava paikalleen terälaipan ja ketjun päälle ennen kuljetusta henkilö- ja omaisuusvaurioiden välttämiseksi.
2.4.2 Vapautusnuppi
Vapautusnuppi vapauttaa virtakytkimen lukituksen. Tämä estää laitteen tahattoman käynnistämisen yksinomaan virtakytkintä painamalla.
2.5 Laitteessa käytettävät merkinnät
2.5.1 Turvamerkinnät
Symboli Merkitys
| Käsittele erityisen varovasti! | |
| Älä altista laitetta sateelle! | |
| Käytä suojakypärää ja silmäsuojus-ta! | |
| Käytä suojakäsineitä! | |
| Käytä tukevia kenkiä! | |
| Lue käyttöohje ennen käyttöönot-toa! |
Symboli Merkitys
| Noudata 10 m:n vähimmäisetäisyyt-tä jännitteisiin johtoihin! | |
| Poista akku ennen kuin teet säätö-,puhdistus- tai huoltotöitä. |
2.5.2 Käyttömerkinnät
| Symboli Merkitys | |
 | Teräketjun pyörimissuunta |
 | Teleskooppivarren kiristäminen ja löysääminen |
2.6 Tuotteen yleiskuva (01)
| Nro Osa | |
| 1 Peruslaite: | |
| 2 | ■ Alakahva |
| 3 | ■ Yläkahva |
| 4 | ■ Kiinnitysholkki |
| 5 | ■ Akku* |
| 6 | ■ Varaustason näyttö |
| 7 | ■ Vapautusnuppi |
| 8 | ■ Virtakytkin |
| 9 | ■ Teleskooppivarsi |
| 10 Sahauspää, käännettävä: | |
| 11 | ■ Liitin |
Nro Osa
| 12 | Lukittavan kääntönivelen painike (molemmilla puolilla) |
| 13 | Öljysäiliön öljysilmä |
| 14 | Öljysäiliön täyttöaukko |
| 15 | Terälaippa ja teräketju |
| 16 | Suojus kuusiokoloavaimella |
| 17 | Oksatuki |
| 18 | Ketjupyörän suojus |
| 19 | Käyttöohje |
| 20 | Laturi* |
* Ei sisälly toimitukseen. Saatavana seuraavilla tuotenumeroilla: katso tekniset tiedot.
2.7 Toimitussisältö
i HUOMAUTUS Akku ja laturi eivät sisälly toimitukseen, joten ne on hankittava erikseen.
Toimitus sisältää tässä mainitut osat. Tarkista, onko kaikki osat toimitettu.
Nro Osa
| 1 Peruslaite |
| 2 Sahauspää |
| 3 Olkahihna |
| 4 Akkukäyttöisen oksasahan käyttöohje |
3 TURVALLISUUSOHJEET
3.1 Sähkökoneiden yleiset turvallisuusohjeet
⚠️ VAROITUS! Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, joita tähän koneeseen liittyy. Seuraavien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.
Säilytä kaikki turvaohjeet ja ohjeet tulevaa tarvetta varten.
Turvallisuusohjeissa käytettävä koneen käsite viittaa verkkovirralla toimiviin koneisiin (verkko-johto) tai akkukäyttöisiin koneisiin (ei verkkojohtoa).
3.1.1 Turvalliset työolosuhteet
Pidä työskentelyalue puhtaana ja huolehdi hyvästä valaistuksesta. Epäjärjestys ja
työskentelyalueen heikko valaistus voivat aiheuttaa tapaturmia.
- Älä käytä konetta räjähdysvaarallisessa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä. Koneet synnyttävät kipi-nöitä, jotka voivat sytyttää pölyn tai höyryt.
- Älä päästä lapsia tai muita ulkopuolisia lähistölle koneen käytön aikana. Jos huomiosi kiinnittyy toisaalle, voit menettää koneen hallinnan.
3.1.2 Sähköturvallisuus
Koneen liitäntäpistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Pistokesovittimien käyttö suojamaadoitettujen koneiden yhteydessä on kielletty. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä ja jääkaappeja. Niiden koskettaminen lisää sähköiskun vaaraa.
- Älä altista konetta sateelle tai vedelle. Veden pääseminen koneen sisälle lisää sähköiskun vaaraa.
- Älä käytä liitäntäjohtoa koneen kantamiseen, ripustamiseen tai pistokkeen irrotta-miseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Viallinen tai kiertynyt liitäntäjohto lisää sähköiskun vaaraa.
Jos konetta käytetään ulkona, käytä ai-noastaan ulkokäyttöön soveltuvia jatko-johtoja. Ulkokäyttöön soveltuvan jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
Käytä vikavirtasuojakytkintä, jos konetta joudutaan käyttämään kosteassa ympäristössä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3.1.3 Henkilöturvallisuus
Ole konetta käyttäessäsi aina valppaana, katso mitä teet ja työskentele huolellisesti. Älä käytä konetta ollessasi väsynyt tai huumeiden, alkoholin tai lääkityksen alaisena. Pienikin tarkkaavaisuuden herpaantuminen konetta käytettäessä saattaa aiheuttaa vakavia vammoja.
Käytä henkilönsuojaimia. Käytä aina suojalaseja. Henkilönsuojainten käyttö (kuten hengityssuojain, luistamattomat turvakengät, suojakypärä tai kuulosuojain koneen tyypistä
ja käyttötavasta riippuen) pienentää loukkaantumisen vaaraa.
Estä laitteen käynnistyminen vahingossa. Varmista, että kone on kytketty pois pääl- tä ennen koneen liittämistä verkkovirtaan, akun laittamista paikalleen tai koneen nostamista tai kantamista. Jos pidät sormeasi virtakytkimellä konetta kantaessasi tai liität koneen verkkovirtaan sen ollessa kytketty päälle, seurauksena voi olla tapaturmia.
Poista säätötyökalut tai avaimet ennen koneen kytkemistä päälle. Koneen pyörivään osaan jäänyt työkalu tai avain voi aiheuttaa vammoja.
Vältä epänormaaleja asentoja. Seiso tukevassa asennossa ja säilytä aina tasapaino. Siten pystyt hallitsemaan konetta myös odottamattomissa tilanteissa.
Käytä asianmukaista vaatetusta. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
Jos työkaluun voi liittää pölynpoisto- tai pölynkeruulaitteita, niitä on käytettävä ai-na ja asianmukaisesti. Pölynpoistolaitteen käyttö voi vähentää pölystä aiheutuvia vaaro- ja.
- Älä tuudittaudu virheelliseen turvallisuuden tunteeseen ja lakkaa noudattamasta konetta koskevia turvallisuusohjeita, vaikka koneen käyttö olisi sinulle perin juurin tuttua. Huolimattomuus voi aiheuttaa vakavia vammoja jo sekunnin murto-osassa.
3.1.4 Sähkökoneen käyttö ja käsittely
- Älä kuormita konetta liikaa. Käytä aina kuhunkin työhön tarkoitettua konetta. Sopiva kone on tehokas ja turvallinen valinta ilmoitetulla tehoalueella.
- Älä käytä konetta, jonka virtakytkin on viallinen. Jos koneen kytkeminen päälle tai pois päältä ei ole mahdollista, kone on vaarallinen ja se on korjattava.
Irrota pistoke pistorasiasta ja/tai poista irrotettava akku ennen laitteen säätämistä, työvälineiden vaihtamista tai koneen va-rastoimista. Tämä estää koneen käynnistymisen vahingossa.
Kun kone ei ole käytössä, säilytä sitä lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää konetta, jotka eivät tunne sitä tai eivät ole lukeneet tätä käyt-
töohjetta. Koneet ovat vaarallisia kokemattomien käyttäjien käsissä.
■ Huolla koneita ja muita välineitä huolellisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä ole jumissa. Tarkista myös, että mikään osa ei ole rikkoutunut tai vioittunut siten, että se vaikuttaa koneen toimintaan. Korjauta vialliset osat ennen koneen käyttöä. Tapaturmat johtuvat yleensä siitä, että konetta ei ole huollettu oikein.
- Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut ja terävät leikkuuterät eivät juutu helposti kiinni, ja niitä on helppo ohjata.
Käytä koneita, välineitä, työkaluja ym. näiden käyttöohjeiden mukaisesti. Ota huomioon työolosuhteet ja suoritettava työ. Koneiden käyttö muussa kuin niiden käyttö-tarkoituksessa voi aiheuttaa vaaratilanteita.
Pidä kahvat ja tartuntapinnat kuivina, puh-taina sekä öljyttöminä ja rasvattomina. Jos kahvat tai tartuntapinnat ovat liukkaita, konetta on vaikea käyttää ja hallita odottamatto-missa tilanteissa.
3.1.5 Akkukäyttöisen koneen käyttö ja käsittely
Käytä akkujen lataamiseen vain valmistajan suosittelemia latureita. Akkujen lataaminen toisentyyppisille akuille tarkoitetulla la-turilla aiheuttaa palovaaran.
Käytä koneissa vain niihin tarkoitettuja akkuja. Muiden akkujen käyttö voi aiheuttaa loukkaantumisia ja palovaaran.
- Älä säilytä laitteesta irrotettua akkua paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähellä, sillä ne saattavat yhdistää akun navat vahingossa. Akun napojen välinen oikosulku voi aiheuttaa palovammoja tai tulipalon.
Jos akkua käsitellään väärin, siitä saattaa vuotaa nestettä. Vältä kosketusta nestee-seen. Jos nestettä pääsee iholle, huuhtele iho huolellisesti vedellä. Jos nestettä pää-see silmiin, huuhtele vedellä ja hakeudu lääkäriin. Akkuneste voi ärsyttää ihoa ja ai-heuttaa palovammoja.
- Älä käytä vaurioitunutta tai muuttunutta akkua. Vaurioituneet ja muuttuneet akut voivat toimia ennakoimattomasti sekä aiheuttaa
tulipalon, räjähdyksen tai loukkaantumisvaaran.
- Älä altista akkuja tulelle tai korkeille lämpötiloille. Tuli tai yli 130 °C:n lämpötila voi aiheuttaa räjähdyksen.
Noudata kaikkia latausohjeita. Älä koskaan lataa akkua tai akkukäyttöistä konetta käyttöohjeessa ilmoitetun lämpötila-alueen ulkopuolella. Virheellinen lataaminen tai lataaminen sallitun lämpötila-alueen ulkopuolella voi tuhota akun ja lisätä tulipalovaaraa.
3.1.6 Huolto
Vain pätevä ammattihenkilö saa korjata koneen ainoastaan alkuperäisvaraosia käyttäen. Tämä takaa koneen turvallisuuden.
Vaurioituneita akkuja ei saa huoltaa. Muut kuin valmistaja tai valmistajan valtuuttamat huoltoliikkeet eivät saa huoltaa akkuja.
3.2 Oksasahaa koskevat turvallisuusohjeet
■ Kokematon käyttäjä on opastettava ja koulutettava laitteen käyttöön.
Kansalliset ja/tai paikalliset määräykset voi- vat sallia laitteen käytön vain tiettyinä vuorokaudenaikoina.
Varmista aina, että mikään kehon osa ei joudu teräketjun alueelle. Älä poista leikattuja oksia äläkä pidä kiinni leikattavista oksista, kun teräketju liikkuu. Laitteen virran on oltava katkaistuna, kun poistat juuttunutta ainesta. Pienikin tarkkaavaisuuden herpaantuminen oksasahaa käytettäessä saattaa aiheuttaa vakavia vammoja.
Noudata kaikkia ohjeita, kun poistat oksasahaan kertynyttä ainesta, varastoit laitteen tai suoritat huoltotöitä. Varmista, että kytkin on kytketty pois päältä ja akku poistettu. Oksasahan odottamaton toiminta kertynyttä ainesta poistettaessa tai huoltotöiden aikana voi aiheuttaa vakavia vammoja.
- Älä koskaan käytä oksasahaa sähköjohtojen läheisyydessä; näin vähennät kuolemaan johtavan sähköiskun vaaraa. Käyttö sähköjohtojen lähellä tai koskeminen niihin voi aiheuttaa vakavia vammoja tai kuolemaan johtavan sähköiskun.
Pitele oksasahaa vain eristetyistä kädensijoista, sillä teräketju voi osua piilossa oleviin johtoihin tai kaapeleihin. Jos teräketju koskettaa jännitteistä johtoa, laitteen metallisista osista voi tulla jännitteisiä, ja seu- rauksena voi olla sähköisku.
Käytä oksasahaa aina kahdella kädellä. Pidä oksasahasta kiinni molemmilla käsillä, jotta voit välttää hallinnan menettämisen.
Käytä silmäsuojaimia. Muiden henkilös- uojainten käyttöä kuulon, pään, käsien, säärien ja jalkaterien suojaamiseksi suosi- tellaan. Sopiva suojavaatetus vähentää sin- koavien sahanpurujen ja teräketjun tahatto- man kosketuksen aiheuttamaa loukkaantu- misvaaraa.
Käytä päänsuojaa, kun työskentelet oksasahalla pään yläpuolella. Putoavat kappa-leet voivat aiheuttaa vakavia vammoja.
- Älä käytä oksasahaa puussa, tikkailla, katolta tai epävakaalta seisomapinnalta käsin. Tällainen käyttö aiheuttaa vakavan loukkaantumisvaaran.
Varmista aina tukeva asento ja käytä oksasahaa vain seistessäsi kiinteällä, tukevalla ja tasaisella alustalla. Liukas alusta tai epävakaa seisomapinta voi aiheuttaa tasa-painon menetyksen tai oksasahan hallinnan menetyksen.
Oleta aina jännityksessä olevaa oksaa sa-hatessasi, että se ponnahtaa takaisin. Kun puukuitujen jännitys purkautuu, jännittynyt oksa voi osua sahan käyttäjään ja/tai oksasaha voi riistäytyä hallinnasta.
Ole erityisen varovainen sahatessasi aluskasvillisuutta ja nuoria puita. Ohut puuaines voi tarttua moottorisahaan ja iskeytyä sinua päin tai horjuttaa tasapainoasi.
Kanna oksasahaa aina kahvasta ja vain silloin, kun teräketju ei enää liiku. Suojuk- sen täytyy olla asennettuna terälaippaan oksasahan kuljetuksen ja varastoinnin ai- kana. Oksasahan oikea käsittely vähentää teräketjun aiheuttamaa loukkaantumisvaaraa.
Noudata voitelua, ketjun kirstämistä sekä terälaipan ja ketjun vaihtoa koskevia ohjeita. Ammattitaidottomasti kiristetty tai öljytty ketju voi katketa tai lisätä takapotkun vaaraa.
Sahaa vain puuta. Älä käytä oksasahaa töihin, joihin sitä ei ole tarkoitettu. Esimerkki: Älä sahaa oksasahalla metallia, muovia, tiiliä tai muita rakennusmateriaaleja kuin puuta. Oksasahan käyttötarkoituksen vastainen käyttö voi aiheuttaa vaaratilanteita.
Oksasaha ei sovellu puiden kaatamiseen. Oksasahan käyttötarkoituksen vastainen käyttö voi aiheuttaa vakavia vammoja käyttäjälle tai muille henkilöille.
3.3 Tärinäkuormitus
Tärinän aiheuttama vaara
Laitetta käytettäessä esiintyvä todellinen täri-nätaso voi poiketa valmistajan ilmoittamasta arvosta. Ota huomioon seuraavat tärinään vaikuttavat seikat ennen laitteen käyttöä ja laitetta käytettäessä:
Käytetäänkö laitetta sen käyttötarkoituksen mukaisesti?
Leikataanko tai työstetäänkö kasviaines-ta oikein?
Onko laite asianmukaisessa käyttökunnossa?
Onko terä teroitettu kunnolla ja onko laitteessa paikallaan oikeanlainen terä?
Ovatko kahvat ja mahdolliset tärinänvai-mennuskahvat (lisävaruste) paikallaan, ja onko ne liitetty laitteeseen pitävästi?
Käytä laitetta ainoastaan kunkin työtehtävän vaatimalla moottorin kierrosluvulla. Vältä enimmäiskierrosluvun käyttöä melun ja täri-nän vähentämiseksi.
Epäasianmukainen käyttö ja huolto voivat lisätä laitteen synnyttämään melua ja tärinää. Ne aiheuttavat haittaa terveydelle. Kytke laite tällöin välittömästi pois päältä ja korjauta se valtuutetussa huoltokorjaamossa.
Tärinän aiheuttama kuormitus määräytyy suoritettavan työn ja laitteen käyttötavan mukaan. Arvioi sopiva käyttötapa ja pidä tarvittavat tauot. Tämä vähentää työn aikana syntyvää tärinäkuormituksen kokonaismäärää huomattavasti.
Laitteen pitkäaikainen käyttö altistaa käyttäjän tärinälle ja voi aiheuttaa verenkiertohäiriöitä (valkosormisuutta). Riskin pienentämiseksi käytä käsineitä ja pidä kätesi lämpiminä. Jos valkosormisuuden oireita esiintyy, hakeudu välittömästi lääkärin hoitoon. Oireita ovat mm. tunnottomuus, herkkyyden häviäminen, pistely, kutina, särky, voimien väheneminen sekä ihon värin tai kunnon muuttuminen. Tavallisesti oireet ilmenevät sormissa, kämmenissä tai pulssissa. Mitä matalampi lämpötila, sitä suurempi vaara.
Pidä työpäivien aikana riittävän pitkiä taukoja, jotta ehdit toipua melun ja tärinän vaikutuksista. Suunnittele työt niin, että voimakkaasti tärisevien laitteiden käyttö jakautuu useille päiville.
Jos laitetta käyttäessäsi havaitset käsissäsi epämiellyttäviä tuntemuksia tai värimuutok-
sia, keskeytä työskentely välittömästi. Pidä riittävästi taukoja. Jos taukoja ei ole tarpeeksi, seurauksena voi olla kämmenien ja käsisvarsien tärinäoireyhtymä.
■ Minimoi tärinälle altistumisen riskit. Huolla laitetta käyttöohjeen mukaisesti.
Jos laitetta käytetään usein, tiedustele jäl- leenmyyjältäsi tärinää vaimentavia tarvikkei- ta, kuten erikoiskahvoja.
Vältä laitteen käyttöä alle +10 °C:n lämpöti-loissa. Kirjaa työsuunnitelmaan tärinäkuormi-tusta rajoittavat toimenpiteet.
3.4 Melukuormitus
Laite aiheuttaa väistämättä tiettyä melukuormi- tusta. Tee melua aiheuttavat työt aikoina, jolloin niiden tekeminen on sallittua ja suositeltavaa. Pi- dä kiinni mahdollisista hiljaisuusajoista ja rajaa työn kesto minimiin. Laitteen käyttäjän ja sen lä- heisyydessä oleskelevien on käytettävä asianmu- kaisia kuulonsuojaimia.
3.5 Akun ja laturin turvallisuusohjeet
■ Poista akut laitteesta ennen latausta.
- Älä käytä laitteessa samaan aikaan erityyppisiä akkuja tai uusia ja käytettyjä akkuja.
- Aseta akut laitteeseen oikea napaisuus huomioiden.
■ Poista akut laitteesta, kun varastoit laitteen pidemmäksi aikaa.
- Älä oikosulje laitteen tai akkujen liittimiä.
Käyttöohjeet
Noudata akun ja laturin erillisissä käyttöohjeissa annettuja turvallisuusohjeita.
Katso:
Käyttöohje 443130: Akut
Käyttöohje 443131: Laturit
3.6 Käyttöä koskevia turvallisuusohjeita
Nosta oksasaha oksia karsittaessa enintään 60°:n kulmaan. Jos kulma on tätä jyrkempi, joudut väistämättä työskentelemään alueella, jolle voi pudota katkottuja oksia. Seiso aina oksien putoamisalueen ulkopuolella.
Varmista etukäteen poistumistie putoavien oksien väistämiseksi. Tiellä ei saa olla esteitä, kuten katkottuja oksia, eikä liukkaita koh-tia, jotka voivat haitata väistämistä.
Pidä lähistöllä oleviin ihmisiin, eläimiin, esi-neisiin ja rakennuksiin turvaetäisyys, joka on vähintään n. 2,5 kertaa sahattavan oksan pi-
tuus. Jos tämä ei ole mahdollista, katkaise oksa pala palalta.
- Älä yritä sahata oksaa, jonka halkaisija on suurempi kuin terän pituus.
- Varo liikkuvien oksien tai muiden kappaleiden tarttumista teräketjuun. Jos niin käy, sammuta oksasaha välittömästi.
■ Poista peruslaitteen akku ja työnnä suojus teräketjun ylle seuraavissa ennen seuraavia tilanteita tai toimenpiteitä:
■ tarkistus-, säätö- ja puhdistustyöt
■ terälaippaa ja teräketjua koskevat työt
■ laitteen luota poistuminen
kuljetus
säilytys
huolto- ja korjaustyöt
vaaratilanteet
- Pidä vähintään 10 metrin etäisyys ilmajtoihin.
4 ASENNUS
⚠️ VAROITUS! Puutteellisen asennuksen aiheuttama vaara! Puutteellisesti asennetun laitteen käyttö voi aiheuttaa vakavia vammoja.
Käytä vain täydellisesti asennettua laitetta!
Laita akku laitteeseen vasta, kun sen asennus on valmis!
⚠️ VARO! Viiltohaavojen vaara. Teräketjun terävät reunat voivat aiheuttaa viiltohaavoja asennuksen yhteydessä.
■ Poista akku ennen asennustöitä.
Käytä suojakäsineitä teräketjua ja terälaippaa asentaessasi.
4.1 Sahauspään asentaminen ja irrottaminen (02)
Sahauspään asentaminen
- Kohdista sahauspään liitin (02/1) ja teleskooppivarsi (02/2) niin, että kohokuvioidut nuolet ovat kohdakkain.
- Työnnä liitin ja teleskooppivarsi sisäkkäin vasteeseen asti (02/a).
- Työnnä kiinnitysholkki (02/3) liittimen päälle vasteeseen asti (02/b).
- Kierrä kiinnitysholkkia suljetun lukkosymbolin suuntaan (02/c).
Sahauspään irrottaminen
- Kierrä kiinnitysholkkia avoimen lukkosymbolin suuntaan.
- Vedä sahauspää irti.
5 KÄYTTÖÖNOTTO
⚠️ VAARA! Hengenvaara ja vakavien vammojen vaara. Tietämättömyys turvallisuus- ja käyttöohjeista voi aiheuttaa erittäin vakavia vammoja ja jopa kuoleman.
Tutustu kaikkiin tässä käyttöohjeessa ja muissa mainituissa käyttöohjeissa annettaviin turvallisuus- ja käyttöohjeisiin ja ota ne huomioon ennen oksasahan käyttöä!
⚠️ VAROITUS! Vaurioituneiden osien aiheuttama loukkaantumisvaara. Jos oksasahassa on vaurioituneita osia, ne voivat aiheuttaa vakavia vammoja.
Tarkista oksasaha aina ennen käyttöä osien puuttumisen sekä niiden vaurioitumisen ja kulumisen varalta. Turvalaitteiden ja suojusten on oltava moitteettomassa kunnossa.
Tarkista laite erityisesti sen putoamisen tai siihen kohdistuneiden kovien iskujen jälkeen.
5.1 Teräketjuöljyn lisääminen (03)
Laitteessa ei toimitustilassa ole teräketjuöljyä!
HUOMAUTUS! Laitevaurioiden vaara. Laitteen käyttäminen ilman teräketjuöljyä vaurioittaa teräketjua ja terälaippaa.
- Älä koskaan käytä laitetta ilman teräketjuöljyä.
Täytä teräketjuöljyä öljysäiliöön ennen työskentelyn aloittamista ja tarkkaile öljytasoa työskentelyn aikana.
Tarkista ainakin aina ennen työskentelyn aloittamista, toimiiko ketjun voitelu.
Teräketjun käyttöikä ja leikkuuteho määräytyvät voitelutuloksen mukaan. Teräketjua öljytään automaattisesti käytön aikana.
HUOMAUTUS! Laitevaurioiden vaara. Käyte- tyn öljyn käyttäminen ketjun voiteluun kuluttaa terälaippaa ja teräketjua ennenaikaisesti sisältä- miensä metallihiukkasten vuoksi. Lisäksi se ai- heuttaa valmistajan tuotetakuun raukeamisen.
- Älä koskaan käytä käytettyä öljyä teräketjuöljynä, vaan käytä aina biohajoavaa teräketjuöljyä.
HUOMAUTUS! Ympäristövahinkojen vaara.
Mineraaliöljyn käyttö ketjun voitelussa aiheuttaa vakavia ympäristövahinkoja.
- Älä koskaan käytä mineraaliöljyä teräketjuöljynä, vaan käytä aina biohajoavaa teräketjuöljyä.
Tarkista öljytaso aina ennen työskentelyn aloittamista ja jokaisen akun vaihdon yhteydessä. Lisää teräketjuöljyä tarvittaessa:
- Tarkista öljytaso öljysäiliön öljysilmästä (03/1). Siinä on aina näyttävä öljyä. Öljytason on oltava minimi- ja maksimimerkintöjen vä- lissä.
- Laita oksasaha kiinteälle alustalle vaakasuorassa ja pidä se tässä asennossa.
- Puhdista öljysäiliön korkkia (03/2) ympäröivä alue.
- Kierrä öljysäiliön korkki auki.
HUOMAUTUS
Käytä suppiloa öljyn lisäämisen helpottamiseksi.
- Öljysäiliöön ei saa päästä likaa.
- Täytä öljysäiliöön ainoastaan biohajoavaa teräketjuöljyä. Tarkkaile öljytasoa öljysäiliön öljysilmästä. Älä täytä liikaa öljyä!
- Kierrä öljysäiliön korkki kiinni.
5.2 Akun lataaminen
Huomioi lataamisen lämpötila-alue; katso tekniset tiedot.
HUOMAUTUS Noudata akun ja laturin erillisissä käyttöohjeissa annettavia yksityiskohtaisia tietoja:
Käyttöohje 443130: Akut
Käyttöohje 443131: Laturit
5.3 Akun laittaminen paikalleen ja poistaminen (04, 05)
HUOMAUTUS! Huomio – akun vaurioitumisvaara. Jos akku jätetään laitteeseen käytön jälkeen, akku voi vaurioitua.
■ Poista akku laitteesta välittömästi käytön päätyttyä ja säilytä se pakkaselta suojassa.
Laita akku takaisin laitteeseen vasta juuri ennen käytön aloittamista.
Akun laittaminen paikalleen (04)
- Työnnä akku (04/1) niin pitkälle akun pidikkeeseen (04/2) peruslaitteessa, että se lukittuu paikalleen (04/a).
Akun poistaminen (05)
- Paina akun (05/2) vapautuspainiketta (05/1) ja pidä se painettuna.
- Akun poistaminen (05/a).
6 KÄYTTÖ
6.1 Akun varaustason tarkistaminen
Varaustason näyttö (01/6) sijaitsee peruslaitteen yläosassa.
Se koostuu kolmesta segmentistä. Segmenttien valo palaa tai vilkkuu varaustason mukaan.
Segmentti Akun varaustaso
| 3 segmentin valo pa-laa: | Akku on ladattu täy-teen. |
| 2 segmentin valo pa-laa: | Akun varaustaso on 2/3. |
| 1 segmentin valo pa-laa: | Akun varaustaso on 1/3. |
| 1 segmentin valo vilk-kuu: | Akku on melkein tyhjä. Laite sammuu pian. |
6.2 Teräketjuöljyn tarkistus
Tarkasta, onko säiliössä tarpeeksi teräketjuöljyä:
■ aina ennen työskentelyn aloittamista
työskentelyn aikana
viimeistään aina akun vaihdon yhteydessä.
■ Lisää teräketjuöljyä, jos öljytaso on alhainen.
Menettelytapa katso Luku 5.1 "Teräketjuöljyn lisääminen (03)", sivu 266.
6.3 Teleskooppivarren pidentäminen ja lyhentäminen (06)
Teleskooppivarren (06/2) pituutta voi säätää portaattomasti. Sen voi säätää työn vaatimaan mittaan.
- Kierrä kirstysholkkia (06/1) avoimen lukko-symbolin suuntaan (06/a), kunnes kiinnitys vapautuu.
- Liikuta teleskooppivartta, kunnes se on halutun pituinen (06/b)
- Kiristä kiinnitysholkki.
6.4 Sahauspään kääntäminen (07)
Käännettävä sahauspää mahdollistaa mukavan ja turvallisen työskentelyasennon.
- Paina painiketta (07/1) sahauspään molemmilla puolilla.
- Käännä sahauspää haluamaasi asentoon (07/a).
- Päästä painike irti. Sahauspää lukkiutuu valittuun asentoon.
6.5 Laitteen kytkeminen päälle ja pois päältä (08)
Laitteen kytkeminen päälle
- Laita laite työskentelyasentoon.
- Paina peruslaitteen vapautusnuppia (08/1) ja pidä se painettuna.
- Paina virtakytkintä (08/2) ja pidä se painettuna.
- Vapauta vapautusnuppi. Vapautusnuppia ei tarvitse pitää pohjassa laitteen käynnistymisen jälkeen. Vapautusnupin tehtävänä on estää laitteen käynnistyminen vahingossa.
Laitteen kytkeminen pois päältä
- Päästä irti virtakytkimestä.
- Estä tahaton päälle kytkeminen irrottamalla akku: katso Luku 5.3 "Akun laittaminen pai-kalleen ja poistaminen (04, 05)", sivu 267.
7 TYÖSKENTELYTAPA JA -TEKNIIKKA (09 – 14)
! VAROITUS! Kohonnut putoamisvaara.
Korokkeella, kuten tikkailla, työskenneltäessä on olemassa tavallista suurempi putoamisvaara.
Käytä laitetta aina maasta käsin ja varmista, että seisot tukevassa asennossa.
Noudata turvallisuusohjeita.
Nosta oksasaha (09/1) oksia karsittaessa enintään 60°:n kulmaan (09/2).
Jos mahdollista, seiso niin, että voit katkaista oksan 90°:n kulmassa (10/a).
- Katkaise paksut oksat vaiheittain osissa (11/1) niin, että voit vaikuttaa putoamispaikkaan.
- Älä koskaan sahaa oksan tyven paksuntumaa leikkuupinnan paranemisen nopeuttamiseksi ja puun lahoamisen välttämiseksi (12).
Paina oksasahan oksatukea (13/1) sahaamisen aikana oksaa (13/2) vasten (13/a), jotta saha saa tukea oksasta.
Sahaa katkaisulovi (14/a) oksan alapintaan ennen oksan katkaisemista (14/b). Se auttaa estämään kuoren repeämistä ja vaikeasti paranevia vaurioita puussa. Katkaisuloven sy-
vyyden on oltava alle 1/3 oksan paksuudesta, jotta oksasaha ei tartu siihen kiinni.
Irrota oksasaha oksasta aina teräketjun pyöriessä, jotta se ei tartu kiinni.
8 HUOLTO JA HOITO
⚠️ VAROITUS! Vaara – teräviä teriä. Viilto-vammojen vaara laitteen teräviä ja liikkuvia osia kosketettaessa.
Kytke laite aina pois päältä ennen sen huoltamista, hoitamista tai puhdistamista. Poista akku.
Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä.
Korjaukset saa tehdä vain pätevä ammattihenkilöstö, ja korjaamiseen on ehdottomasti käytettävä alkuperäisiä varaosia.
Tarkista laitteen kuluneisuus aina käytön jälkeen ja vaihda tarvittaessa vaurioituneet osat.
Suojaa laite sateelta ja kosteudelta. Puhdista muoviosat liinalla, älä käytä puhdistusaineita tai liuottimia.
■ Puhdista jäähdytysilma-aukot, kun ne ovat kiinni.
Laitteeseen ei saa roiskuttaa vettä eikä sitä saa puhdistaa painepesurilla.
8.1 Teräketjun voitelun tarkistus
HUOMAUTUS! Laitevaurioiden vaara. Maakosketus tylsyttää ketjua väistämättä.
- Älä kosketa ketjulla maata, vaan pidä se 20 cm:n turvaetäisyyden päässä maasta!
-
Kytke laite päälle.
-
Suuntaa terälaipan kärki pahvin tai paperin päällä maata kohti.
-
Kytke laite päälle.
- Suuntaa terälaipan kärki pahvin tai paperin päällä maata kohti.
Jos alustalle tippuu koko ajan öljy, ketjun voitelu toimii moitteettomasti.
Jos öljysäiliö on täynnä, mutta öljyä ei ti-pu: Puhdista laitteen öljynsyöttöaukko ja terälaipan ura.
Jos tämä ei auta, ota yhteyttä huoltopalveluumme.
8.2 Teräketjun kireyden tarkistus
⚠️ VARO! Teräketjun aiheuttama loukkaantumisvaara. Teräketjun leikkuureunat ovat erittäin teräviä, joten teräketjua käsiteltäessä voi aiheutua viiltovammoja. Tee seuraavat toimet aina ennen teräketjun käsittelemistä:
■ Kytke laite pois päältä ja poista akku.
Käytä suojakäsineitä.
Tarkista ketjun kireys tarpeeksi usein, sillä uudet teräketjut venyvät.
- Vedä teräketjua kädelläsi kevyesti ja tarkista kireys:
Terän ollessa kylmä: Teräketju on sopivan kireällä, kun sitä voi nostaa terälai- pan keskikohdassa n. 3–4 mm ja pyörit- tää helposti käsin. Käyttölämpötilassa teräketju pitenee ja alkaa roikkua.
Teräketjun lenkit eivät saa työntyä ulos terälaipan alasivun urasta, sillä muuten teräketju voi ponnahtaa pois paikaltaan.
- Kiristä teräketjua tarvittaessa (katso Luku 8.3 "Teräketjun kiristäminen ja löysentäminen (15)", sivu 269).
8.3 Teräketjun kiristäminen ja löysentäminen (15)
- Kiristä teräketju kuusiokoloruvin ruuvinvääntimen avulla:
Teräketjun kirstäminen: Kierrä ketjun ki- ristysruuvia (15/1) myötäpäivään (15/a).
Teräketjun löysentäminen: Kierrä ketjun kiristysruuvia vastapäivään (15/b).
- Tarkista ketjun kireys (katso Luku 8.2 "Teräketjun kireyden tarkistus", sivu 269). Toista edellinen vaihe tarvittaessa.
8.4 Terälaipan ja teräketjun vaihto (16 – 20)
Sahaustehon heiketessä teräketju ja tarvittaessa terälaippa on vaihdettava. Terälaippa täytyy vaihtaa, kun teräketjun ohjausurassa on havaittavissa selviä kulumajälkiä.
Vain valmistajan alkuperäisvaraosien käyttö on sallittua (katso tekniset tiedot).
⚠️ VARO! Teräketjun aiheuttama loukkaantumisvaara. Teräketjun leikkuureunat ovat erittäin teräviä, joten teräketjua käsiteltäessä voi aiheutua viiltovammoja. Tee seuraavat toimet aina ennen teräketjun käsittelemistä:
■ Kytke laite pois päältä ja poista akku.
Käytä suojakäsineitä.
Teräketjun ja terälaipan irrottaminen
- Kierrä kuusiokoloruuvit (16/1) irti kuusioko-loavaimen kuusikulmalla.
- Irrota keskiosa (16/2) ja ketjupyörän suojus (16/3).
- Irrota teräketju (16/4) ja terälaippa (16/5).
- Poista teräketju terälaipasta.
Puhdista
- Puhdista kaikki irrotetut osat sahanpuruista ja kerääntyneestä öljystä.
- Puhdista kaikki sahauspään esillä olevat osat – erityisesti ketjupyörä ja öljynsyöttöaukko.
Teräketjun ja terälaipan asentaminen
- Kierrä ketjun kiristysruuvia (17/1) kuusiokoloavaimen ruuvinvääntimellä, kunnes ketjun kirstystappi (17/2) on kierteen takapäässä (17/a), katso Luku 8.3 "Teräketjun kiristäminen ja löysentäminen (15)", sivu 269.
- Asenna teräketju terälaipalle:
Kohdista ne teräketjun (18/2) hampaat (18/1), joiden on tarkoitus olla terälaipan yläosassa, terälaipan kärkeen (18/3) (18/a). Huomautus: Varmista ketjun oikea asennus!
Laita teräketju terälaipan uraan (18/4) ja vedä se kokonaan terälaipan ympärille.
- Laita terälaippa teräketjuineen avattuun koteloon:
■ Laita teräketju (19/1) ketjupyörän (19/2) ympärille.
■ Suuntaa terälaippa (19/3) niin, että ohjaustappi (19/4) tarttuu terälaipan pitkittäisaukkoon.
■ Suuntaa terälevy niin, että ketjun kirstystappi (19/5) tarttuu ketjun kirstysauk- koon.
Suorista teräketju niin, että se lepää terälaipan urassa ja vetopyörää vasten.
- Sulje kotelo:
Aseta ketjupyörän suojus (20/1) ja keski- osa (20/2) paikalleen.
Aseta kuusiokoloruuvit (20/3) paikalleen ja kiristä ne.
- Kiristä teräketju (katso Luku 8.3 "Teräketjun kirstäminen ja löysentäminen (15)", si-vu 269).
9 OHJEET HÄIRIÖTILANTEISSA
⚠️ VARO! Loukkaantumisvaara. Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.
Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!
HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.
| Häiriö Syy Korjaus | ||
| Moottori ei toimi. Akku on tyhjä. Lataa akku. | ||
| Akku puuttuu tai ei ole kunnolla paikallaan. | Laita akku kunnolla paikalleen. | |
| Virransyöttö on katkennut. 1. Poista akku.2. Puhdista pistoliitokset.3. Laita akku takaisin paikalleen. | ||
| Moottori pyörii katkonaisesti. Virtakytkin on vioittunut. Ota yhteys valmistajan valtuutta-maan huoltoliikkeeseen. | ||
| Terälaippa ja teräketju kuume-nevat. Muodostuu savua. | Teräketju on liian kireällä. Tarkista ketjun kireys. Kiristä te-räketju. | |
| Öljysäiliö on tyhjä. Lisää teräketjuöljä. | ||
| Öljyn syöttöaukko ja/tai terä-laipan ura on likainen. | Puhdista öljyn syöttöaukko ja te-rälaipan ura. | |
| Moottori käy, mutta teräketju ei pyöri. | Teräketju on liian kireällä. Tarkista ketjun kireys. Kiristä te-räketju. | |
| Laitevika Ota yhteys valmistajan valtuutta-maan huoltoliikkeeseen. | ||
| Sahattaessa syntyy vain puupö-lyä, ei lastuja. Oksasaha on pai-nettava oksan poikki. | Teräketju on tylsä. Ota yhteys valmistajan valtuutta-maan huoltoliikkeeseen. | |
| Laite tärisee epätavallisen pal-jon. | Laitevika Ota yhteys valmistajan valtuutta-maan huoltoliikkeeseen. | |
| Akun käyttöaika lyhenee huo-mattavasti. | Akun kestoikä on päättynyt. Vaihda akku. Käytä vain valmis-tajan alkuperäisiä varusteita. | |
| Akkua ei voi ladata. | Akun kontaktit ovat likaiset. | Ota yhteys valmistajan valtuutta-maan huoltoliikkeeseen. |
| Akku tai laturi on vioittunut. | Vaihda akku tai laturi. Käytä vain valmistajan alkuperäisiä varus-teita. | |
| Akku on liian kuuma. | Anna akun jäähtyä. | |
10 KULJETUS
Tee seuraavat toimet ennen laitteen kuljettamista:
-
Kytke laite pois päältä ja poista akku.
-
Pistä ketjusuoja paikalleen.
-
Irrota sahauspää peruslaitteesta.
-
Ajoneuvoissa: Varmista, että sahauspää ei pääse kaatumaan eikä vaurioitumaan ja että siitä ei pääse vuotamaan ketjuöljyä.
Akku B125 Li (tuotenro 113896)
i HUOMAUTUS Akun nimellisenergiamäärä on yli 100 Wh! Noudata sen vuoksi seuraavia kul-jetusohjeita!
Laitteeseen sisältyvää litium-ioniakkua on käsitel-tävä vaarallisia aineita koskevan lainsäädännön mukaisesti, mutta sen kuljetusta koskevat yksinkertaistetut ehdot:
Yksityinen käyttäjä saa kuljettaa akkua tielii-kenteessä ilman erityisehtoja, jos se on pakattu vähittäiskauppaan soveltuvalla tavalla ja kuljetuksen luonne on yksityinen.
Myös ammattimaiset käyttäjät, jotka kuljettavat laitetta pääasialliseen työhönsä liittyen (esim. kuljetukset työmaalle tai esittelyt), voivat soveltaa yksinkertaistettua menettelyä.
Molemmissa tapauksissa on ehdottomasti varmistettava soveltuvin toimenpitein, ettei sisältö pääse ulos pakkauksesta. Muissa tapauksissa on ehdottomasti noudatettava vaarallisia aineita koskevia määräyksiä! Jos niitä ei noudateta, lähettäjälle ja mahdollisesti myös kuljettajalle voidaan tuomita huomattava rangaistus.
Muita kuljetusta ja lähettämistä koskevia ohjeita
Vain vahingoittumattomia litium-ioniakkuja saa kuljettaa ja lähettää!
Kuljeta akkua aina alkuperäispakkauksessa tai vaaralliselle aineelle sopivassa laatikossa (ei tarpeen, jos akun nimellisenergiamäärä on alle 100 Wh).
■ Teippaa akun paljaat kontaktit oikosulkujen välttämiseksi.
■ Estä akun liikkuminen pakkauksessa akun vaurioitumisen välttämiseksi.
Tarkista, että lähetysmerkinnät ja -asiakirjat ovat virheettömät kuljetuksen tai lähetyksen (esim. pakettipalvelun tai huolintaliikkeen toimesta) aikana.
Selvitä etukäteen, hoitaako haluamasi palveluntarjoaja kyseisen kaltaisia kuljetuksia, ja ilmoita lähetyksestä.
Suosittelemme pyytämään lähetysvalmisteluissa apua vaarallisten aineiden asiantuntijalta. Noudata myös mahdollisia kansallisia erityismääräyksiä.
11 SÄILYTYS
11.1 Laitteen säilytys
■ Poista laitteen akku aina käytön jälkeen.
Puhdista laite perusteellisesti ja asenna kaikki suojukset (jos on).
Säilytä laitetta kuivassa, lukittavassa paikassa poissa lasten ulottuvilta.
Suorita seuraavat toimenpiteet ennen yli 30 päivää kestäviä käyttötaukoja:
Tyhjennä teräketjuöljyn säiliö.
Irrota teräketju ja terälaippa, puhdista ne ja suihkuta niille ruostesuojaöljyä.
HUOMAUTUS! Laitteen vaurioitumisvaara.
Teräketjuöljyn kuivuminen voi vaurioittaa öljyä si- sältäviä osia ja öljypumppua pitkän varastoinnin aikana.
■ Poista teräketjuöljy laitteesta ennen pitkää säilytystä.
11.2 Akun ja laturin säilytys
HUOMAUTUS Noudata akun ja laturin erillisissä käyttöohjeissa annettavia yksityiskohtaisia tietoja.
12 HÄVITTÄMINEN
Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia
Käytöstä poistetut sähkö- ja elektroniik-kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä-ykseen!
Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistetta-va ennen laitteen luovuttamista keräyspistee-seen! Niiden hävittämisestä on säädetty erik-seen paristoja ja akkuja koskevassa lainsää-dännössä.
Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palautta-maan laitteet, kun ne on poistettu käytöstä.
Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitettävästä laitteesta!
Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana.
Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:
Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)
Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti.
Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu-luvissa maissa ja joita koskee direktiivi 2012/19/EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elek-roniikkalaitteiden hävittämisestä.
Paristoja ja akkuja koskeva lainsäädäntö
Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!
Käyttö- tai asennusohjeesta löydät tietoja niiden tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan pois-taa sähkölaitteesta turvallisesti.
Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä.
Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle.
Niiden suojaamiseksi on tärkeää hyödyntää käytöstä poistetut paristot ja akut ja käyttää uudelleen niiden sisältämät resurssit.
Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalousjätteen mukana.
Jos jäteastiasymbolin alapuolella on lisäksi tunnus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:
■ Hg: Akku sisältää yli 0,0005 % elohopeaa
Cd: Akku sisältää yli 0,002 % kadmiumia
Pb: Akku sisältää yli 0,004 % lyijyä
Akut ja paristot voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:
Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
■ Paristojen ja akkujen myyntipisteet
Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet
Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään)
Nämä tiedot koskevat ainoastaan Euroopan unioniin jäsenvaltioissa myytäviä akkuja ja paristoja, jotka ovat direktiivin 2006/66/EY alaisia. Euroopan Unionin ulkopuolisissa maissa voimassa olevat määräykset akkujen ja paristojen hävittämisestä voivat poiketa näistä.
13 TEKNISET TIEDOT
Tekniset tiedot: katso tämän käyttöohjeen alussa oleva teknisten tietojen taulukko.
* Tärinä- ja meluarvoja koskevat huomautukset:
Annetut tärinä- ja meluarvot on mitattu standardoidun testausmenetelmän mukaisesti, ja niiden avulla eri sähkötyökaluja on mahdollista vertailla keskenään.
Annettuja tärinä- ja meluarvoja voidaan käyttää myös altistumisen (tärinäaltistumisasteen) alustavaan arviointiin.
Sähkötyökalun tärinä- ja meluarvot voivat käytön aikana erota annetuista arvoista sähkötyökalun käyttötavasta riippuen.
Noudata turvallisuutta koskevassa luvussa annettuja turvatoimenpiteitä. Yritä pitää tärinäkuormitus mahdollisimman vähäisenä. Tärinäkuormitusta voidaan vähentää esimerkiksi käyttämällä laitetta käsineet kädessä ja rajoittamalla työskentelyaikaa. Huomioi silloin kaikki käyttöjakson osa-alueet (esimerkiksi ajat, kun sähkötyökalu on sammutettu ja ajat, kun sähkötyökalu on päällä mutta käy ilman kuormitusta).
14 ASIAKASPALVELU JA HUOLTO
Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen. Niiden yhteystiedot löydät internet-osoitteesta
Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.
Takuu on voimassa vain, kun:
■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
- käytetään alkuperäisvaraosia.
Takuu raukeaa, jos:
■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
Laitetta käytetään sen käyttötarkoituksen vastaisesti.
Takuu ja tuotevastuu eivät koske:
■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
■ kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa,
Takuu- ja tuotevastuuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.
