18 V CSA 1820 - Žaga AL-KO - Brezplačna navodila za uporabo
Brezplačno poiščite navodila za napravo 18 V CSA 1820 AL-KO v formatu PDF.
| Vrsta izdelka | Brezžična škarnica na palici |
| Znamka | AL-KO |
| Model | 18 V CSA 1820 |
| Napajanje | Litij-ionska baterija 18 V (tip B125 Li, ref. 113896) |
| Dolžina ročaja | Teleskopska, postopno nastavljiva |
| Nagib glave | Vrtljiva glava z zaklepanjem |
| Zmogljivost rezervoarja za olje | Preverite nivo v okencu, potrebno dolivanje pred vsako uporabo |
| Vrsta olja | Biorazgradljivo olje za rezalno verigo |
| Hitrost verige | Ni določena |
| Varnostne naprave | Gumb za sprostitev, zaščitni pokrov tirnice, stikalo za vklop/izklop, indikator napolnjenosti |
| Teža | Ni določena |
| Mere (D x Š x V) | Ni določene |
| Glavne funkcije | Obrezovanje dreves in lesne vegetacije s tal, rezanje po delih, prijemalna kavlja, samodejno mazanje |
| Vzdrževanje in čiščenje | Očistite hladilne reže, preverite mazanje, napnite verigo, zamenjajte verigo in tirnico, če sta obrabljena |
| Nadomestni deli in popravljivost | Uporabljajte samo originalne dele; popravila pri pooblaščenem servisu AL-KO |
| Splošne informacije | Samo za domačo uporabo; pred uporabo preberite navodila; baterija in polnilnik se prodajata ločeno |
Pogosto zastavljena vprašanja - 18 V CSA 1820 AL-KO
Vprašanja uporabnikov o 18 V CSA 1820 AL-KO
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Žaga v formatu PDF brezplačno! Poiščite svoja navodila 18 V CSA 1820 - AL-KO in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. 18 V CSA 1820 znamke AL-KO.
NAVODILA ZA UPORABO 18 V CSA 1820 AL-KO
2.5.1 Varnostne oznake.... 108
2.5.2 Oznake za upravljanje.... 108
2.6 Pregled izdelka (01) 108
2.7 Obseg dobave.... 109
3 Varnostni napotki 109
3.1 Splošna varnostna navodila za električne stroje.... 109
3.1.1 Varnost na delovnem mestu..... 109
3.1.2 Električna varnost 109
3.1.3 Varnost oseb 109
3.1.4 Uporaba in ravnanje z električnim strojem.... 110
3.1.5 Uporaba in ravnanje s strojem z akumulatorskim napajanjem...... 110
3.1.6 Servis.... 111
3.2 Varnostni napotki za višinski obvejevalnik 111
3.3 Obremenitve zaradi vibracij.... 112
3.4 Obremenitev zaradi hrupa.... 112
3.5 Varnostni napotki za akumulatorsko baterijo in polnilnik.... 112
3.6 Varnostni napotki glede upravljanja ...113
4 Montaža 113
4.1 Namestitev/snemanje glave žage (02).... 113
5 Zagon.... 113
5.1 Dolivanje olja za verigo žage (03) ..... 114
5.2 Napolnite akumulatorsko baterijo .....114
5.3 Vstavljanje in odstranjevanje akumulatorske baterije (04, 05)....114
6 Upravljanje ....115
6.1 Preverjanje stanja napolnjenosti akumulatorske baterije ....115
6.2 Preverjanje olja za verigo žage .....115
6.3 Podaljševanje/skrajševanje teleskop-
skega ročaja (06)....115
6.4 Obračanje glave žage (07) .....115
6.5 Vklop in izklop naprave (08) .....115
7 Obnašanje pri delu in delovna tehnika
(09 – 14)......115
8 Vzdrževanje in nega....116
8.1 Preverjanje mazanja verige žage .....116
8.2 Kontrola napetosti verige žage .....116
8.3 Napenjanje in popuščanje verige ža-
ge (15) 116
8.4 Zamenjava meča in verige žage (16 – 20) ......116
9 Pomoč pri motnjah ....117
10 Transport....118
11 Skladiščenje ....119
11.1 Shranjevanje naprave....119
11.2 Skladiščenje akumulatorske baterije in polnilnika....119
12 Odstranjevanje ....119
13 Tehnični podatki 120
14 Servisna služba/servis....120
15 Garancija....120

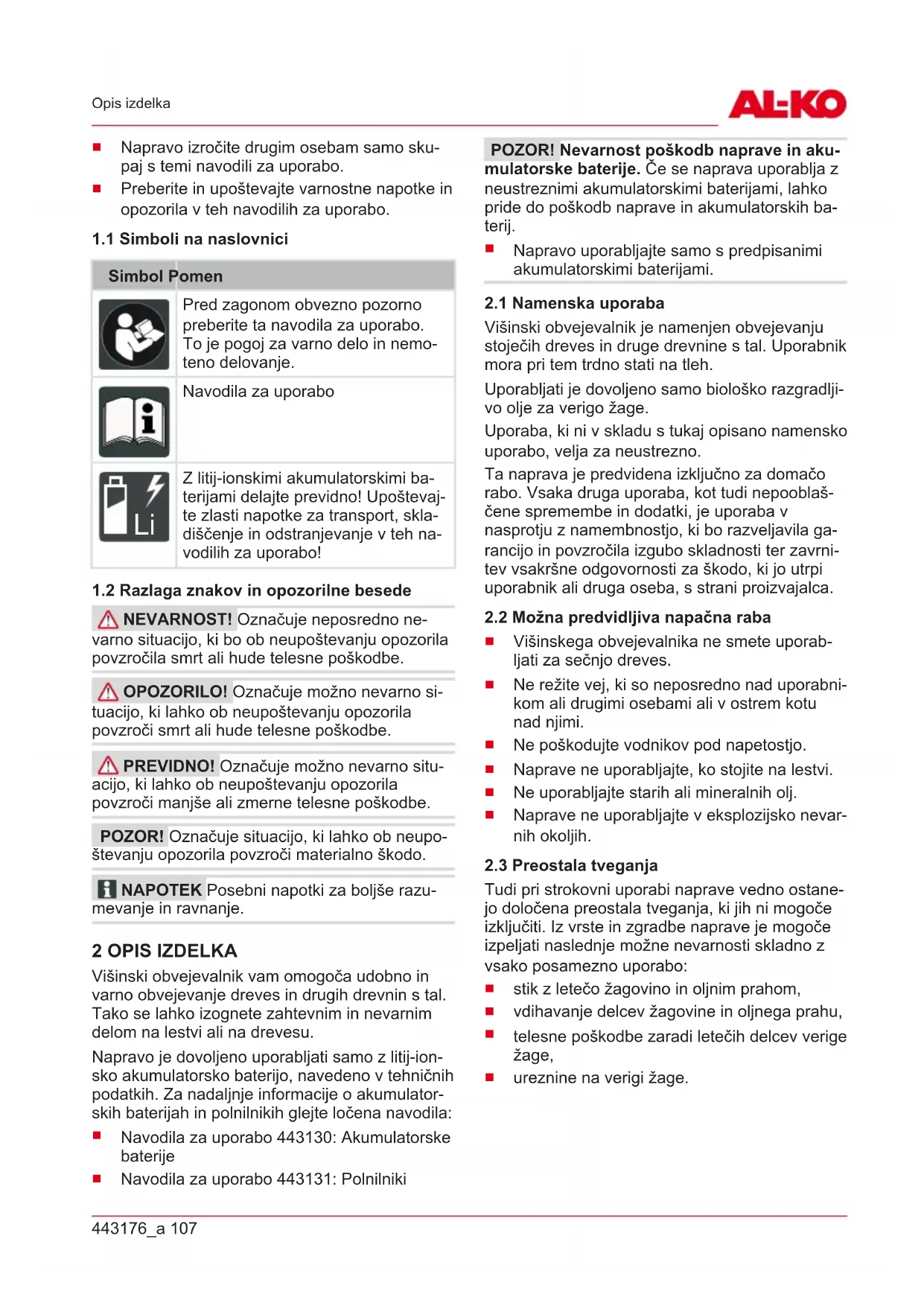

1 K TEM NAVODILOM ZA UPORABO
Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
■ Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.
1.1 Simboli na naslovnici
Simbol Pomen
Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemo- teno delovanje.
Navodila za uporabo
Z litij-ionskimi akumulatorskimi baterijami delajte previdno! Upoštevajte zlasti napotke za transport, skla-diščenje in odstranjevanje v teh navodilih za uporabo!
1.2 Razlaga znakov in opozorilne besede
⚠ NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.
⚠ OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.
⚠ PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.
POZOR! Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.
i NAPOTEK Posebni napotki za boljše razumevanje in ravnanje.
2 OPIS IZDELKA
Višinski obvejevalnik vam omogoča udobno in varno obvejevanje dreves in drugih drevnin s tal. Tako se lahko izognete zahtevnim in nevarnim delom na lestvi ali na drevesu.
Napravo je dovoljeno uporabljati samo z litij-ionsko akumulatorsko baterijo, navedeno v tehničnih podatkih. Za nadaljnje informacije o akumulatorskih baterijah in polnilnikih glejte ločena navodila:
Navodila za uporabo 443130: Akumulatorske baterije
Navodila za uporabo 443131: Polnilniki
POZOR! Nevarnost poškodb naprave in akumulatorske baterije. Če se naprava uporablja z neustreznimi akumulatorskimi baterijami, lahko pride do poškodb naprave in akumulatorskih baterij.
Napravo uporabljajte samo s predpisanimi akumulatorskimi baterijami.
2.1 Namenska uporaba
Višinski obvejevalnik je namenjen obvejevanju stoječih dreves in druge drevnine s tal. Uporabnik mora pri tem trdno stati na tleh.
Uporabljati je dovoljeno samo biološko razgradljivo olje za verigo žage.
Uporaba, ki ni v skladu s tukaj opisano namensko uporabo, velja za neustrezno.
Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.
2.2 Možna predvidljiva napačna raba
■ Višinskega obvejevalnika ne smete uporabljati za sečnjo dreves.
■ Ne režite vej, ki so neposredno nad uporabnikom ali drugimi osebami ali v ostrem kotu nad njimi.
■ Ne poškodujte vodnikov pod napetostjo.
■ Naprave ne uporabljajte, ko stojite na lestvi.
■ Ne uporabljajte starih ali mineralnih olj.
■ Naprave ne uporabljajte v eksplozijsko nevarnih okoljih.
2.3 Preostala tveganja
Tudi pri strokovni uporabi naprave vedno ostane- jo določena preostala tveganja, ki jih ni mogoče izključiti. Iz vrste in zgradbe naprave je mogoče izpeljati naslednje možne nevarnosti skladno z vsako posamezno uporabo:
■ stik z letečo žagovino in oljnim prahom,
■ vdihavanje delcev žagovine in oljnega prahu,
■ telesne poškodbe zaradi letečih delcev verige žage,
■ ureznine na verigi žage.
2.4 Varnostne naprave in zaščita
OPOZORILO! Nevarnost hudih telesnih poškodb zaradi spremenjenih varnostnih naprav in zaščite. Zaradi spremenjenih varnostnih naprav in zaščite lahko pri delu z višinskim obvejevalnikom pride do hudih telesnih poškodb.
Delovanja varnostnih naprav in zaščite nikoli ne izklapljajte!
Z višinskim obvejevalnikom delajte samo takrat, ko vse varnostne naprave in zaščita pravilno delujejo.
2.4.1 Zaščitni pokrov meča
Pred transportom je treba na meč in verigo žage namestiti zaščitni pokrov, da se preprečijo telesne poškodbe oseb in gmotna škoda.
2.4.2 Sprostitveni gumb
S sprostitvenim gumbom sprostite stikalo za vklop/izklop. Na ta način se prepreči nenameren vklop naprave med enkratnim pritiskom stikala za vklop/izklop.
2.5 Simboli na napravi
2.5.1 Varnostne oznake
Simbol Pomen
| Pri ravnanju bodite posebej previdni! | |
| Naprave ne izpostavljajte dežju! | |
| Nosite zaščitno čelado in zaščitna očala! | |
| Nosite zaščitne rokavice! | |
| Obujte trdne čevlje! | |
| Pred zagonom preberite navodila za uporabo! |
Simbol Pomen
Upoštevajte odmik 10 m od prevodnih delov!
Pred nastavitvenimi, čistilnimi in vzdrževalnimi deli odstranite akumulatorsko baterijo.
2.5.2 Oznake za upravljanje
Simbol Pomen
 | Smer poteka verige žage |
 | Privijte/sprostite teleskopski ročaj |
2.6 Pregled izdelka (01)
Št. Sestavni del
| 1 Osnovna naprava: | |
| 2 | ■ Spodnji ročaj |
| 3 | ■ Zgornji ročaj |
| 4 | ■ Pritrdilna puša |
| 5 | ■ Akumulatorska baterija* |
| 6 | ■ Prikaz stanja napolnjenosti |
| 7 | ■ Sprostitveni gumb |
| 8 | ■ Stikalo za vklop/izklop |
| 9 | ■ Teleskopski ročaj |
| 10 Glava žage, vrtljiva: | |
| 11 | ■ Vtična spojka |
Št. Sestavni del
| 12 | ■ Potisni gumb na vrtljivem/zaskoč-nem zglobu (obojestransko) |
| 13 | ■ Kontrolno okence rezervoarja za olje |
| 14 | ■ Odprtina za polnjenje rezervoarja za olje |
| 15 | ■ Meč z verigo žage |
| 16 | ■ Zaščitni pokrov z inbus ključem |
| 17 | ■ Ostroga |
| 18 | ■ Pokrov verižnika |
| 19 | Navodila za uporabo |
| 20 | Polnilnik* |
* Ni v obsegu dobave, vendar je na voljo z naslednjo številko izdelka: glej tehnične podatke.
2.7 Obseg dobave
i NAPOTEK Akumulatorska baterija in polnilnik nista vključena v obseg dobave, zato ju je treba kupiti ločeno.
V obseg dobave so vključene tukaj navedene postavke. Preverite, ali so vsebovane vse postavke.
Št. Sestavni del
| 1 Osnovna naprava |
| 2 Glava žage |
| 3 Ramenski pas |
| 4 Navodila za uporabo za »Višinski obve-jevalnik na akumulatorsko baterijo« |
3 VARNOSTNI NAPOTKI
3.1 Splošna varnostna navodila za električne stroje
OPOZORILO! Preberite vse varnostne napotke, navodil, risbe in tehnične podatke, s katerimi je ta stroj opremljen. V primeru neupoštevanja naslednjih navodil lahko pride do električnega udara, požara in/ali hudih poškodb.
Vse varnostne napotke in navodila shranite za uporabo v prihodnje.
Izraz »stroj«, ki se uporablja v varnostnih napotkih, se nanaša na stroje z omrežnim napajanjem (z napajalnim kablom) ali na stroje z akumulatorskim napajanjem (brez napajalnega kabla).
3.1.1 Varnost na delovnem mestu
Vzdržujte delovno območje čisto in dobro prezračeno. Zaradi nereda ali neosvetljenih delovnih območij lahko pride do nesreč.
■ Stroja ne uporabljajte v eksplozijsko ogroženem območju, v katerem so gorljive te- kočine, plini ali prah. Stroji proizvajajo iskre, zaradi katerih se lahko prah ali hlapi vname- jo.
Med uporabo stroja se v bližini ne smejo nahajati otroci in druge osebe. V primeru motenj lahko izgubite nadzor nad strojem.
3.1.2 Električna varnost
Priključni vtič stroja se mora prilegati v vtičnico. Vtiča ni dovoljeno spreminjati. Z varnostno ozemljenimi stroji ne upo- rabljajte adapterskih vtičev. Nespremenjeni vtiči in primerne vtičnice zmanjšajo tvegane električnega udara.
Izogibajte se stiku z ozemljenimi površinami, kot so cevi, grelniki, peči ali hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganja električnega udara.
■ Strojev ne izpostavljajte dežju ali vlagi.
Vdor vode v stroj poveča tveganje električne-
ga udara.
- Priključnega vodnika ne uporabljajte za druge namene, na primer za nošenje stroja, obešanje ali za vlečenje vtiča iz vtičnice. Priključnega vodnika ne izpostavljajte toploti, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zavozlani priključni vodniki povečajo tveganje električnega udara.
Če s strojem delate na prostem, uporabite samo podaljške, ki so primerni za uporabo na prostem. Z uporabo podaljška, ki je primeren za uporabo na prostem, se zmanjša tveganje električnega udara.
Če se uporabi stroja v vlažnem okolju ne morete izogniti, uporabite zaščitno stikalo za okvarni tok. Z uporabo zaščitnega stikala za okvarni tok se zmanjša tveganje električnega udara.
3.1.3 Varnost oseb
Bodite pozorni, pazljivi in pri delu s strojem ravnajte razumno. Stroja ne uporabljajte, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. V trenutku nepazljivosti pri uporabi stroja lahko pride do resnih poškodb.
■ Nosite osebno zaščitno opremo in vedno nosite zaščitna očala. Z nošenjem osebne zaščitne opreme, kot so maska za prah, nedrsni varnostni čevlji, varnostna čelada ali zaščita za sluh, glede na vrsto in namen uporabe stroja, se zmanjša tveganje poškodb.
■ Preprečite nenamerni zagon naprave. Preden stroj priključite v napajanje in/ali akumulatorsko baterijo ter preden ga dvignete ali nosite, se prepričajte, da je izklopljen. Če imate pri nošenju stroja prst na stikalu ali pa v električno omrežje priključite vklopljeno električno orodje, lahko pride do nesreče.
■ Preden vklopite stroj, odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtljivem se delu stroja, lahko povzroči poškodbe.
Izogibajte se nenaravni drži telesa. Poskrbite za varno in stabilno stojišče ter pazite na ravnotežje. Tako boste v nepričakovanih situacijah stroj lahko bolje nadzorovali.
■ Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte gibljivim delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v premikajoče se dele.
Če je mogoče montirati naprave za odse-savanje in prestrezanje prahu, jih je treba priključiti in pravilno uporabljati. Z upora-bo sesalne naprave za prah lahko zmanjšate nevarnosti, ki lahko nastanejo zaradi prahu.
Ne zazibajte se v navidezno varnost in ne opuščajte varnostnih predpisov za stroje, tudi će po večkratni uporabi poznate stroj. Nepazljivo ravnanje lahko sekundah povzroči hude telesne poškodbe.
3.1.4 Uporaba in ravnanje z električnim strojem
■ Stroja ne preobremenite. Za svoje delo uporabite stroj, ki je predviden za ta namen. Z ustreznim strojem boste v navedenem območju zmogljivosti delali bolje in bolj varno.
■ Ne uporabljajte strojev s pokvarjenim stikalom. Stroj, ki ga več ni mogoče vklopiti ali izklopiti, je nevaren in ga je treba popraviti.
Pred izvajanjem nastavitev naprave, zamenjavo nastavkov ali odlaganjem stroja izvlecite vtič iz vtičnice in/ali odstranite snemljivo akumulatorsko baterijo. S tem
varnostnim ukrepom preprečite, da bi se stroj nenamerno vklopil.
■ Stroje, ki jih ne uporabljate, shranite izven dosega otrok. Ne dovolite, da stroj uporabljajo osebe, ki ga ne poznajo in ki niso prebrale teh navodil. Stroji so nevarni, će jih uporabljajo neizkušene osebe.
■ Stroje in nastavke skrbno negujte. Preverite, ali vrteči se deli delujejo brezhibno in se ne zatikajo, ali so deli zlomljeni ali tako močno poškodovani, da je delovanje stroja ovirano. Poskrbite, da so poškodovani deli pred uporabo stroja popravljeni. Vzrok za veliko nesreč je slabo vzdrževan stroj.
■ Rezalna orodja naj bodo vedno čista in naostrena. Skrbno negovana rezalna orodja z ostrimi rezili se redkeje zatikajo in jih je mo-goče lažje voditi.
Stroj, nastavke, priključna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga boste opravljali. Če stroj uporabljate za druge namene, ki niso predvideni, lahko pride do nevarnih situacij.
Ročaji in prijemalne površine morajo biti vedno suhi, čisti in na njih ne sme biti olja in maziva. Zdrsljivi ročaji in prijemalne površine ne dovoljujejo varnega delovanja in upravljanja stroja v nepredvidenih situacijah.
3.1.5 Uporaba in ravnanje s strojem z akumulatorskim napajanjem
Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Če polnilnik, ki je predviden za določeno vrsto akumulatorske baterije, uporabljate z drugimi akumulatorskimi baterijami, obstaja nevarnost požara.
V strojih uporabljajte samo akumulatorske baterije, ki so predvidene zanje. Uporaba drugih akumulatorskih baterij lahko povzroči poškodbe in požar.
Akumulatorske baterije, ki je ne uporabljate, ne približujte sponkam za papir, kovancem, ključem, žebljem, vijakom ali drugim kovinskim predmetom, ki lahko povzročijo premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.
- Pri nepravilni uporabi lahko iz akumulatorske baterije izteče tekočina. Ne dotikajte se je. Pri naključnem stiku takoj sperite z vodo. Če tekočina pride v stik z očmi,
nemudoma poiščite zdravniško pomoč.
Tekočina, ki izstopi iz akumulatorske baterije, lahko povzroči draženje koje ali opekline.
Ne uporabite poškodovane ali spremenjene akumulatorske baterije. Poškodovane ali spremenjene akumulatorske baterije se lahko nepredvidljivo obnašajo in povzročijo ogenj, eksplozijo ali nevarnost telesnih poškodb.
Akumulatorske baterije ne izpostavljajte ognju ali previsokim temperaturam. Ogenj ali temperature več kot 130 °C lahko povzročijo eksplozijo.
■ Upoštevajte vsa navodila za polnjenje in nikoli ne polnite akumulatorske baterije ali stroja z akumulatorskim napajanjem izven temperaturnega območja, navedenega v navodilih za uporabo. Nepravilno polnjenje ali polnjenje izven dopustnega temperaturnega območja lahko povzroči okvaro akumulatorske baterije in poveča nevarnost požara.
3.1.6 Servis
■ Stroj naj popravlja samo kvalificirano strokovno osebje in samo z uporabo originalnih nadomestnih delov. Tako zagotovite, da bo varnost stroja ostala nespremenjena.
Nikoli ne vzdržujte poškodovane akumulatorske baterije. Vzdrževanje akumulatorskih baterij mora vedno opraviti proizvajalec ali pooblaščeni servisni center.
3.2 Varnostni napotki za višinski obvejevalnik
■ Neizkušenega upravljavca je treba poučiti in usposobiti za upravljanje naprave.
Nacionalni in/ali območni predpisi lahko omejujejo uporabo naprave na določene čase dneva.
Stalno pazite, da se z nobenim delom telesa ne približate območju verige žage. Ko se veriga žage premika, ne odstranjujte odrezanega materiala ali ne držite material, ki ga režete. Blokiran material odstranite samo, ko je naprava izklopljena. Trenutek nepozornosti pri uporabi višinskega obvejevalnika lahko povzroči resne poškodbe.
Kadar odstranjujete nabrani material, skladiščite ali vzdržujete višinski obvejevalnik, upoštevajte vsa navodila. Prepričajte se, da je stikalo izklopljeno in akumulator odstranjen. Nepričakovano delovanje višinskega obvejevalnika pri odstranjeva-
nju nabranega materiala ali med vzdrževalni- mi deli lahko povzroči resne telesne poškod- be.
Zmanjšajte tveganje smrtnega električnega udara, tako da višinskega obvejevalnika nikoli ne uporabljate v bližini električnih vodov. Zaradi dotika ali uporabe v bližini električnih vodov lahko pride do težkih poškodb ali smrtnega električnega udara.
Višinski obvejevalnik držite za izolirana ročaja, saj lahko veriga žage pride v stik s skritimi napajalnimi kabli. Kontakt verige žage z napeljavo, ki je pod napetostjo, lahko naelektri kovinske dele naprave in tako povzroči električni udar.
Višinski obvejevalnik vedno uporabljajte z obema rokama. Višinski obvejevalnik vedno držite z obema rokama, da ne izgubite nadzora nad njimi.
Nosite zaščito za oči. Priporočena je dodatna varovalna oprema za sluh, glavo, roke, noge in stopala. Primerna zaščitna oblačila zmanjšajo nevarnost poškodb zaradi letečih predmetov in naključnega dotika verige žage.
- Pri delu nad glavo z višinskim obvejevalnikom vedno nosite zaščito za glavo. Padajoči delci lahko povzročijo hude poškodbe.
Z višinskim obvejevalnikom ne delajte na drevesu, na lestvi, s strehe ali z nestabilne površine. Pri delu na takšen način obstaja nevarnost resnih poškodb.
Vedno bodite pozorni na trdno stojišče in višinski obvejevalnik uporabljajte samo, ko stojite na trdi, varni in ravni podlagi. Na spolzki podlagi ali nestabilni površini lahko pride do izgube ravnotežja ali izgube nadzora nad višinskim obvejevalnikom.
Pri žaganju napete veje lahko pričakujete, da bo veja udarila nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja udari uporabnika in/ali iztrga višinski obvejevalnik iz nadzora.
Bodite še posebej previdni pri rezanju podrastja in mladih dreves. Tanek material se lahko namreč zaplete v verigo žage in vas udari, izgubite lahko ravnotežje.
Višinski obvejevalnik vedno nosite za ročaj in samo takrat, ko se veriga žage ne premika več. Med transportom ali skladiščenjem višinskega obvejevalnika mora biti zaščitni pokrov natakjen na meču. Pravilno ravnanje z višinskim obvejevalnikom
zmanjša nevarnost poškodb zaradi verige žage.
■ Upoštevajte navodila za mazanje, nape-njanje verige ter menjavo meča in verige. Nepravilno napeta ali namazana veriga se lahko pretrga ali poveča tveganje povratnega udarca verižne žage.
Žagajte samo les. Višinskega obvejevalnika ne uporabljajte za dela, za katera ni predviden. Primer: Višinskega obvejevalnika ne uporabljajte za žaganje kovine, plastike, zidov ali gradbenega materiala, ki ni iz lesa. Uporaba višinskega obvejevalnika v nedovoljene namene lahko povzroči nevarne situacije.
■ Višinski obvejevalnik ni namenjen za sečnjo dreves. Uporaba višinskega obvejevalnika v nedovoljene namene lahko povzroči resne poškodbe uporabnika ali drugih oseb.
3.3 Obremenitve zaradi vibracij
■ Nevarnost zaradi vibriranja
Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Upoštevajte naslednje vplivne dejavnike pred uporabo oz. med njo:
Ali je naprava uporabljana skladno z namensko uporabo?
Ali je material izrezan ali obdelan na pravi način?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostreno oz. ali je vgrajeno pravilno rezalno orodje?
Ali so ročaji in po potrebi izbirni vibracijski ročaji montirani in ali so trdno povezani z napravo?
Napravo uporabljajte samo s številom vrtljajev motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu številu vrtljajev motorja, da se zmanjšajo hrup in vibracije.
■ Nepravilna uporaba in vzdrževanje lahko povečata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblaščena servisna delavnica.
- Stopnja obremenitve zaradi vibracij je odvisna od opravljanega dela oz. uporabe naprave. Ocenite jo in vključite ustrezne delovne premore. S tem se bistveno zmanjša obre-
menitev zaradi vibracij skozi celoten čas dela.
Daljša uporaba naprave uporabnika izpostavlja vibracijam in lahko povzroči težave z obtokom (»bele prste«). Da bi zmanjšali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poiščite zdravniško pomoč. Med temi simptomi so: otrplost, ščemenje, srbenje, bolečina, popuščanje moči, sprememba barve ali stanja kože. Običajno se ti simptomi pokažejo na prstih ali rokah ali pri utripu. Pri nižjih temperaturah se nevarnost poveča.
Med delovnim dnem naredite daljše premore, da si lahko opomorete od hrupa in vibracij. Delo načrtujte tako, da je uporaba naprav, ki povzročajo močne vibracije, razporejena na več dni.
Če med uporabo naprave na rokah zaznate nelagodje ali razbarvanje kože, takoj prekinite delo. Vključite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.
Zmanjšajte tveganje izpostavljenosti vibracijam. Vzdržujte napravo v skladu z napotki v navodilih za uporabo.
Če napravo pogosto uporabljate, se obrnite na svojega trgovca, da si priskrbite protivibracijsko opremo (npr. ročaje).
Z napravo ne delajte pri temperaturah, nižjih od 10 °C. V delovnem načrtu opredelite, kako je mogoče omejiti obremenitev zaradi vibracij.
3.4 Obremenitev zaradi hrupa
Določeni ravni hrupa zaradi te naprave se ni mo-goče izogniti. Dela, pri katerih nastaja veliko hrupa, načrtujte za ure, ko je to dopustno in predvi-deno. Po potrebi ustavite dela ob času mirovanja in omejite delovni čas na najnujnejše. Za osebno zaščito nosite primerno zaščito za sluh; tudi druge osebe v bližini morajo nositi primerno zaščito za sluh.
3.5 Varnostni napotki za akumulatorsko baterijo in polnilnik
Pred polnjenjem akumulatorske baterije odstranite iz naprave.
Skupaj v napravo ne vstavljajte različnih vrst akumulatorskih baterij ali novih in rabljenih akumulatorskih baterij.
V napravo vstavite akumulatorske baterije s pravilnimi poli napajanja.
Če napravo shranite za daljši čas, akumulatorske baterije odstranite iz naprave.
■ Ne naredite kratkega stika priključnih sponk naprave ali akumulatorske baterije.
Navodila za uporabo
Upoštevajte varnostne napotke za akumulatorsko baterijo in polnilnik v ločenih navodilih za uporabo.
Glejte:
Navodila za uporabo 443130: Akumulatorske baterije
Navodila za uporabo 443131: Polnilniki
3.6 Varnostni napotki glede upravljanja
- Pri obvejevanju maksimalno dvignite višinski obvejevalnik do kota 60°. Pri ostrejšem kotu boste neizogibno vstopili v območje, v katero lahko padejo odžagane veje. Vedno stojte izven tega območja.
■ Predhodno načrtujte pot umika pred padajočimi vejami. Ta pot mora biti prosta ovir, kot so npr. odžagane veje ali spolzka mesta, ki lahko ovirajo umik.
Vzdržujte varnostno razdaljo od bližnjih oseb, živali, predmetov ali stavb, to je najmanj 2,5-kratnik dolžine žagane veje. Če to ni mogoče, vejo žagajte po kosih.
■ Ne poskušajte žagati vej, katerih premer je večji od dolžine meča.
Pazite, da se v verigo žage ne zapletejo premikajoče se veje ali predmeti. V tem primeru takoj izklopite višinski obvejevalnik. - Odstranite akumulatorsko baterijo iz osnovne naprave in potisnite zaščitni pokrov prek verige žage pri:
■ preverjanju, nastavljanju in čiščenju,
■ delih na meču in verigi žage,
■ zapuščanju naprave,
transportu,
shranjevanju,
■ vzdrževalnih delih in popravilih,
nevarnosti.
Vzdržujte razdaljo najmanj 10 m od nadzemnih električnih vodnikov.
4 MONTAŽA
⚠️ OPOZORILO! Nevarnost zaradi nepopolne montaže! Uporaba nepopolno montirane naprave lahko povzroči hude telesne poškodbe.
■ Napravo uporabljajte samo, ko je popolnoma montirana!
Šele ko je naprava popolnoma montirana, vstavite akumulatorsko baterijo!
PREVIDNO! Obstaja nevarnost ureznin.
Ostri robovi verige žage lahko pri montaži povzročijo ureznine.
■ Pred montažo odstranite akumulatorsko baterijo.
- Pri montaži verige žage in meča nosite zaščitne rokavice.
4.1 Namestitev/snemanje glave žage (02)
Namestitev glave žage
- Postavite vtično spojko (02/1) glave žage in teleskopski ročaj (02/2) tako, da sta oznaki z vtisnjeno puščico poravnani.
- Potisnite vtično spojko in teleskopski ročaj do oznake eno v drugo (02/a).
- Potisnite pritrdilno pušo (02/3) do oznake prek vtične povezave (02/b).
- Obrnite pritrdilno pušo v smeri zaprte ključavnice (02/c).
Snemite glavo žage
- Obrnite pritrdilno pušo v smeri odprte ključavnice.
- Odstranite glavo žage.
5 ZAGON
⚠ NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb. Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroči zelo hude telesne poškodbe in posledično smrt.
Pred uporabo višinskega obvejevalnika preberite in upoštevajte varnostne napotke in navodila za upravljanje v teh navodilih za uporabo ter navodila za uporabo, na katera se sklicujejo!
OPOZORILO! Nevarnost telesnih po- škodb zaradi poškodovanih sestavnih delov.
Poškodovani sestavni deli višinskega obvejevalnika lahko povzročijo hude poškodbe.
Pred vsako uporabo preverite, ali je višinski obvejevalnik popoln in da noben sestavni del ni poškodovan ali obrabljen. Varnostne in zaščitne naprave morajo biti nepoškodovane.
■ Napravo preverite predvsem po padcu ali drugih težkih udarcih.
5.1 Dolivanje olja za verigo žage (03) V napravi ob dobavi ni olja za verigo žage!
POZOR! Nevarnost poškodb naprave. Pri uporabi naprave brez olja za verige nastanejo poškodbe verige žage in meča.
■ Naprave nikoli ne uporabljajte brez olja za verigo žage.
Pred začetkom dela natočite olje za verigo žage v rezervoar za olje in med delom pre-verjajte raven olja.
Najmanj pred začetkom vsakega posame-znega dela preverite, ali mazanje verige žage deluje.
Življenjska doba in sposobnost rezanja verige žage sta odvisna od optimalnega mazanja. Med delovanjem je zagotovljeno samodejno mazanje verige žage z oljem.
POZOR! Nevarnost poškodb naprave. Uporaba starega olja za mazanje verige žage povzroča zaradi vsebovanih kovinskih delcev, ki nastanejo pri drgnjenju, prezgodnjo obrabo meča in verige. Ob tem se razveljavi garancija proizvajalca.
Nikoli ne uporabljajte starega olja, temveč samo biološko razgradljivo olje za verigo žage.
POZOR! Nevarnost škode v okolju. Uporaba mineralnega olja za mazanje verige žage povzroča resno škodo v okolju.
Nikoli ne uporabljajte mineralnega olja, temveč samo biološko razgradljivo olje za verigo žage.
Pred začetkom vsakega posameznega dela in pri vsaki menjavi akumulatorske baterije preverite raven olja za verigo in nalijte olje za verigo žage, po potrebi:
-
v kontrolnem okencu (03/1) preverite raven olja v rezervoarju za olje. Olje mora biti vedno vidno. Minimalne in maksimalne ravni olja ni dovoljeno prekoračiti.
-
Postavite višinski obvejevalnik vodoravno na trdno podlago in ga držite.
-
Očistite napravo okrog pokrova rezervoarja za olje (03/2).
-
Odvijte pokrov rezervoarja za olje.
i NAPOTEK
■ Za lažje polnjenje uporabite lijak.
■ V rezervoar za olje ne sme vstopiti umazani- ja.
5. Napolnite rezervoar za olje z biološko razgra-
dljivim oljem za verigo žage. V kontrolnem
okencu rezervoarja za olje preverite raven
olja. Preprečite prelivanje!
6. Znova privijte pokrov rezervoarja za olje.
5.2 Napolnite akumulatorsko baterijo
Upoštevajte temperaturno območje za polnjenje, glejte tehnične podatke.
H NAPOTEK Za podrobne informacije upošte-vajte ločena navodila za uporabo za akumulator-sko baterijo in polnilnik:
Navodila za uporabo 443130: Akumulatorske baterije
Navodila za uporabo 443131: Polnilniki
5.3 Vstavljanje in odstranjevanje akumulatorske baterije (04, 05)
POZOR! Nevarnost poškodb akumulatorske baterije. Če akumulatorska baterija po uporabi ostane v napravi, lahko pride do poškodb akumulatorske baterije.
Takoj po uporabi izvlecite akumulatorsko baterijo iz naprave in jo shranite na mestu, ki je zaščiteno pred zmrzovanjem.
Akumulatorsko baterijo vstavite v napravo šele tik pred začetkom dela.
Vstavljanje akumulatorske baterije (04)
- Potisnite akumulatorsko baterijo (04/1) v držalo za akumulatorsko baterijo (04/2) na osnovni napravi, da se zaskoči (04/a).
Odstranjevanje akumulatorske baterije (05)
- Pritisnite in držite tipko za sprostitev (05/1) na akumulatorski bateriji (05/2).
- Odstranjevanje akumulatorske baterije (05/a).
6 UPRAVLJANJE
6.1 Preverjanje stanja napolnjenosti akumulatorske baterije
Prikaz stanja napolnjenosti (01/6) je zgoraj na osnovni napravi.
Ima tri segmente. Segmenti svetijo oziroma utripajo v skladu z napolnjenostjo.
Segment Stanje napolnjenosti
| Svetijo 3 segmenti Akumulatorska baterija je napolnjena. |
| Svetita 2 segmenta Akumulatorska baterija je napolnjena do 2/3. |
| Sveti 1 segment Akumulatorska baterija je napolnjena do 1/3. |
| Utripa 1 segment: Akumulatorska baterija je skoraj prazna. Naprava se bo kmalu izklopila. |
6.2 Preverjanje olja za verigo žage
■ Preverite, ali je v rezervoarju dovolj olja za verigo žage:
pred vsakim začetkom dela,
med delom,
- najpozneje pri vsaki menjavi akumulatorske baterije.
Če je raven olja za verigo žage nizka, dolijte olje.
Upoštevajte postopek glejte Poglavje 5.1 "Dolivanje olja za verigo žage (03)", stran 114.
6.3 Podaljševanje/skrajševanje teleskopskega ročaja (06)
Teleskopski ročaj (06/2) je brezstopenjsko nastavljiv. S tem je dolžino mogoče prilagoditi tako, kot je to potrebno za delo.
- Pritrdilno pušo (06/1) odvijte v odprte ključavnice (06/a) tako, da se vpetje sprosti.
- Nastavite želeno dolžino teleskopskega ročaja (06/b).
- Privijte pritrdilno pušo.
6.4 Obračanje glave žage (07)
Premična glava žage glava omogoča udobno in varno delovno lego za žaganje.
-
Pritisnite potisni gumb (07/1) na obeh straneh glave žage.
-
Obrnite glavo žage v želeni položaj (07/a).
- Spustite potisni gumb. Glava žage se zaskoči v izbranem položaju.
6.5 Vklop in izklop naprave (08)
Vklop naprave
- Postavite napravo v delovni položaj.
- Pritisnite in držite sprostitveni gumb (08/1) na osnovni napravi.
- Pritisnite in držite stikalo za vklop/izklop (08/2).
- Spustite sprostitveni gumb. Sprostitvenega gumba po zagonu naprave ni treba držati pritisnjenega. Sprostitveni gumb preprečuje nehoteni zagon naprave.
Izklop naprave
- Spustite stikalo za vklop/izklop.
- Po potrebi odstranite akumulatorsko baterijo, da preprečite nenameren vklop: glejte Poglavje 5.3 "Vstavljanje in odstranjevanje akumulatorske baterije (04, 05)", stran 114.
7 OBNAŠANJE PRI DELU IN DELOVNA TEHNIKA (09 – 14)
⚠️ OPOZORILO! Povečana nevarnost padca. Kadar se delo opravlja na višini (npr. na lestvi), obstaja povečana nevarnost padca.
■ Z napravo vedno delajte od spodaj navzgor in pri tem pazite, da varno stojite.
■ Upoštevajte varnostne napotke.
- Pri obvejevanju maksimalno dvignite višinski obvejevalnik (09/1) do kota 60° (09/2).
■ Stojte tako, da je mogoče rez opraviti pod ko- tom 90° na vejo (10/a).
■ Debele veje odrežite po kosih (11/1) tako, da bolje nadzorujete območje padca kosov.
Nikoli ne žagajte na izboklini na vratu veje, da se izboljša celjenje rane in prepreči trohnenje (12).
Z ostrogo (13/1) višinskega obvejevalnika pri žaganju pritisnite (13/a) ob vejo (13/2), da ga stabilizirate na veji.
Naredite razbremenilni rez (14/a) na spodnji strani veje, preden vejo odžagate (14/b). S tem preprečite trganje lubja in poškodbe drevesa zaradi težavnega celjenja. Razbremenilni rez ne sme biti globok več kot 1/3 debeline veje, da se prepreči zagozditev višinskega obvejevalnika.
■ Višinski obvejevalnik vedno izvlecite iz veje z vrtečo se verigo žage, da se ne zagozdi.
8 VZDRŽEVANJE IN NEGA
OPOZORILO! Nevarnost ureznin. Nevarnost ureznin pri prijemanju delov z ostrimi robovi in premikajočih se delov ter rezalnega orodja.
Pred vzdrževalnimi deli, nego in čiščenjem vedno izklopite napravo. Odstranite akumulatorsko baterijo.
- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice.
Popravila sme opravljati le kvalificirano strokovno osebje ob izključni uporabi originalnih nadome-stnih delov.
■ Po vsaki uporabi preverite obrabljenost naprave in po potrebi zamenjajte poškodovane sestavne dele.
Naprave ne izpostavljajte mokroti ali vlagi. Očistite plastične dele s krpo in pri tem ne uporabljajte sredstev za čiščenje oz. topil.
- Očistite reže za zračno hlajenje, će se zamašijo.
■ Ne pršite naprave z vodo in ne uporabljajte visokotlačnega čistilnika.
8.1 Preverjanje mazanja verige žage
POZOR! Nevarnost poškodb naprave. Dotikanje tal neizogibno povzroča otopitev verige žage.
Z verigo žage se ne dotikajte tal in vzdržujte varnostno razdaljo 20 cm!
- Vklopite napravo.
- Konico meča držite v smeri kartona ali papirja na tleh.
Če nastane oljnata sled, mazanje verige žage brezhibno deluje.
Če se kljub polnemu rezervoarju za olje ne prikaže oljnata sled: Očistite luknjo za vstop olja v napravo in utor meča.
Če to ne odpravi težave, se obrnite na našo servisno službo.
8.2 Kontrola napetosti verige žage
PREVIDNO! Nevarnost telesnih poškodb na verigi žage. Rezalni robovi verige žage so zelo ostri, zato lahko pri delu z verigo pride do telesnih poškodb. Pred vsemi deli z verigo žage upoštevajte:
Izklopite napravo in odstranite akumulatorsko baterijo.
■ Nosite zaščitne rokavice.
Pogosto kontrolirajte napetost verige žage, saj se nove verige raztegnejo.
- Previdno povlecite verigo žage z roko in pre- verite:
V hladnem stanju: Veriga žage je pravilno napeta, će jo lahko na sredini meča dvignete za pribl. 3–4 mm in jo lahko rahlo povlečete z roko. Pri obratovalni temperaturi se veriga žage podaljša in pove si.
Pogonski členi verige žage ne smejo izstopiti iz zareze na spodnji strani meča – veriga se lahko sprosti.
- Po potrebi dodatno napnite verigo žage (glejte Poglavje 8.3 "Napenjanje in popuščanje verige žage (15)", stran 116).
8.3 Napenjanje in popuščanje verige žage (15)
- Napnite verigo žage, pri čemer uporabite inbusni izvijač:
Napenjanje verige žage: Obrnite vijak za napenjanje verige (15/1) v desno (15/a).
Popuščanje verige žage: Obrnite vijak za napenjanje verige žage v nasprotni smeri urinega kazalca (15/b).
- Preverite napetost verige žage (glejte Poglavje 8.2 "Kontrola napetosti verige žage", stran 116). Po potrebi ponovite prejšnji korak.
8.4 Zamenjava meča in verige žage (16 – 20)
Pri zmanjšani učinkovitosti rezanja je treba verigo žage zamenjati, po potrebi pa tudi meč žage. Meč žage je treba zamenjati, ko prepoznate jasne sledi obrabe na vodilnem utoru za verigo žage.
Uporabljate lahko samo originalne nadomestne dele proizvajalca (glejte tehnične podatke).
⚠️ PREVIDNO! Nevarnost telesnih poškodb na verigi žage. Rezalni robovi verige žage so zelo ostri, zato lahko pri delu z verigo pride do telesnih poškodb. Pred vsemi deli z verigo žage upoštevajte:
Izklopite napravo in odstranite akumulatorsko baterijo.
■ Nosite zaščitne rokavice.
Snemite verigo in meč žage
- Odvijte inbusne vijake (16/1) s šestrobim inbus ključem.
- Odstranite srednji del (16/2) in pokrov verižnika (16/3).
- Snemite verigo žage (16/4) in meč (16/5).
- Sprostite verigo žage z meča.
Čiščenje
- Očistite žagovino in ostanke olja z vseh odstranjenih sestavnih delov.
- Očistite vse izpostavljene sestavne dele na glavi žage – zlasti verižnik in luknjo za vstop olja.
Vgradite verigo in meč žage
-
Obračajte vijak za napenjanje verige (17/1) z inbus izvijačem, dokler ne bo zatič za napenjanje verige (17/2) na zadnjem koncu navoja (17/a), glejte Poglavje 8.3 "Napenjanje in popuščanje verige žage (15)", stran 116.
-
Namestite verigo žage na meč:
■ Rezalne zobe (18/1) verige žage (18/2), ki morajo ležati na zgornji strani meča, je treba poravnati (18/a) s konico meča (18/3). Napotek: Bodite pozorni na pravilno montirano verigo!
Vstavite verigo žage v utor (18/4) na meču in jo napeljite okrog celotnega meča.
- Postavite meč s položeno verigo žage v odprto ohišje:
Napeljite verigo žage (19/1) okrog verižnika (19/2).
■ Poravnajte meč (19/3) tako, da se vodilna zatiča (19/4) prilegata v podolgovato odprtino meča.
■ Poravnajte meč tako, da se zatič za napenjanje verige žage (19/5) prilega v luknjo za napenjanje verige.
■ Poravnajte verigo žage tako, da se prilega v utor na meču in pogonskem verižniku.
- Zaprite ohišje:
■ Namestite pokrov verižnika (20/1) in srednji del (20/2).
■ Vstavite in privijte inbusne vijake (20/3).
- Napnite verigo žage (glejte Poglavje 8.3 "Napenjanje in popuščanje verige žage (15)", stran 116).
9 POMOČ PRI MOTNJAH
PREVIDNO! Nevarnost telesnih poškodb. Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.
- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!
i NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.
| Okvara Vzrok Ukrep | ||
| Motor ne deluje. Akumulatorska baterija je prazna. | Napolnite akumulatorsko baterijo. | |
| Akumulatorska baterija ni vstavljena ali ni pravilno na-meščena. | Pravilno vstavite akumulatorsko baterijo. | |
| Električno napajanje je preki-njeno. | 1. Odstranite akumulatorsko baterijo.2. Očistite vtične kontakte.3. Znova vstavite akumulator-sko baterijo. | |
| Motor deluje s prekinitvami. Stikalo za vklop/izklop je po-kvarjeno. | Poiščite servisno mesto proizva-jalca. | |
| Meč in veriga žage se segrejeta. Nastaja dim. | Veriga žage je preveč nape-ta. | Preverite napetost verige žage. Napnite verigo žage. |
| Rezervoar za olje je prazen. Dolijte olje za verigo žage. | ||
| Luknja za vstop olja in/ali utor meča sta umazana. | Očistite luknjo za vstop olja in utor meča. | |
| Motor deluje, vendar se veriga žage ne premika. | Veriga žage je preveč nape-ta. | Preverite napetost verige žage. Napnite verigo žage. |
| Napaka naprave Poiščite servisno mesto proizva-jalca. | ||
| Namesto žagovine nastaja samo lesni prah. Višinski obvejevalnik je treba potiskati skozi les. | Veriga žage je topa. Poiščite servisno mesto proizva-jalca. | |
| Naprava neobičajno vibrira. Napaka naprave Poiščite servisno mesto proizva-jalca. | ||
| Čas uporabe akumulatorske baterije je znatno krajši. | Čas polnjenja akumulatorske baterije se je iztekel. | Zamenjajte akumulatorsko bate-rijo. Uporabite samo originalni pribor proizvajalca. |
| Akumulatorske baterije ni mo-goče napolniti. | Kontakti na akumulatorski bateriji so umazani. | Poiščite servisno mesto proizva-jalca. |
| Akumulatorska baterija ali polnilnik sta pokvarjena. | Zamenjajte akumulatorsko bate-rijo ali polnilnik. Uporabite samo originalni pribor proizvajalca. | |
| Akumulatorska baterija je pregreta. | Počakajte, da se akumulatorska baterija ohladi. | |
10 TRANSPORT
Pred transportom opravite naslednje ukrepe:
- Izklopite napravo in odstranite akumulatorsko baterijo.
- Nataknite ščitnik verige.
- Odstranite glavo žage z osnovne naprave.
- V vozilu: Zavarujte glavo žage pred prevračanjem, poškodbami in iztekanjem olja za verigo.
Akumulatorska baterija »B125 Li« (št. izd. 113896)
i NAPOTEK Nazivna energija akumulatorske baterije znaša več kot 100 Wh! Upoštevajte naslednje napotke za transport!
Vsebovani litij-ionski akumulator je predmet zakona o nevarnih snoveh, vendar pa ga je mogoče transportirati tudi ob poenostavljenih pogojih:
Zasebni uporabnik lahko akumulatorsko baterijo transportira v cestnem prometu brez
nadaljnjih omejitev, će je le-ta zapakirana v maloprodajni embalaži in se transport uporablja za zasebne namene.
■ Poslovni uporabniki, ki transport izvajajo v povezavi s svojo osrednjo dejavnostjo (npr. dostave na delovišča ali predstavitvene lokacije in z njih), prav tako lahko izkoristijo to poenostavitev.
V obeh primerih je treba s previdnostnimi ukrepi obvezno preprečiti sprostitev vsebine. V drugih primerih je treba obvezno upoštevati zakon o nevarnih snoveh. Ob neupoštevanju pošiljatelju, morda pa tudi prevozniku, grozijo znatne globe.
Dodatni napotki za prevoz in pošiljanje
Litij-ionske akumulatorske baterije transportirajte oz. pošiljajte samo v brezhibnem stanju!
Za transport akumulatorskih baterij uporabljajte izključno originalno škatlo ali primerno škatlo za nevarne snovi (ni potrebno pri akumulatorskih baterijah z nazivno energijo manj kot 100 Wh).
■ Prelepite odprte kontakte akumulatorske baterije, da preprečite kratki stik.
Zavarujte akumulatorsko baterijo v embalaži pred premikanjem, da preprečite poškodbe akumulatorske baterije.
- Pri transportu oz. pošiljanju (npr. prek ku-rirske ali dostavne službe) zagotovite pravilno označitev in dokumentacijo za pošiljanje.
■ Predhodno se informirajte, ali želeni ponudnik nudi storitev transporta in pokažite svojo pošiljko.
Priporočamo, da v pripravo pošiljke vključite strokovnjaka za nevarne snovi. Upoštevajte tudi morebitne dodatne nacionalne predpise.
11 SKLADIŠČENJE
11.1 Shranjevanje naprave
■ Po vsaki uporabi odstranite akumulatorsko baterijo iz naprave.
- Temeljito očistite napravo in – će so na voljo – namestite vsa zaščitna pokrivala.
■ Hranite napravo na suhem mestu z možnostjo zaklepanja in izven dosega otrok.
Pri obratovalnih premorih, ki trajajo dlje kot 30 dni, izvedite naslednja dela:
- Izpraznite rezervoar za olje za verigo žage.
■ Snemite verigo žage in meč, očistite in poškropite z oljem za zaščito pred rjo.
POZOR! Nevarnost poškodb naprave. Izsušeno/zlepljeno olje za verigo žage lahko pri daljšem skladiščenju privede do poškodb na sestavnih delih za vodenje olja in črpalki za olje.
Pred daljšim skladiščenjem odstranite olje za verigo žage iz naprave.
11.2 Skladiščenje akumulatorske baterije in polnilnika
i NAPOTEK Za podrobne informacije upošte-vajte ločena navodila za uporabo za akumulator-sko baterijo in polnilnik.
12 ODSTRANJEVANJE
Napotki k Uredbi o odpadni električni in elektronski opremi
■ Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!
■ Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo
odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.
■ Lastniki oz. uporabniki električnih in elektronskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstra-nitev!
Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne električne in elektronske opreme ne sme odvreči med gospodinjske odpadke.
Odpadno električno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:
■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
■ prodajna mesta električnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vračila oziroma kjer to storitev prostovoljno ponujajo.
Te izjave veljajo samo za naprave, ki so nameščene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje stare električne in elektronske opreme.
Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji
Stare baterije in stari akumulatorji ne sodijo med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!
Za varno odstranitev baterij ali akumulatorjev iz električnih naprav in za informacije o njihovi vrsti oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo in montažo.
Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonom vrniti. Vračilo je omejeno na oddajo količin, običajnih za gospodinjstva.
Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki lahko škodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zaščiti teh pomembnih dobrin.
Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreči med gospodinjske odpadke.
Če so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:
■ Hg: Baterija vsebuje več kot 0,0005 % živega srebra
Cd: Baterija vsebuje več kot 0,002 % kadmija
Pb: Baterija vsebuje več kot 0,004 % svinca
Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:
■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
■ prodajna mesta baterij in akumulatorjev;
■ zbirna mesta skupnega zbirnega sistema za stare baterije za naprave;
■ zbirna mesta proizvajalca (če ni član skupnega zbirnega sistema).
Te izjave veljajo samo za akumulatorje in baterije, ki so kupljene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje akumulatorjev in baterij.
13 TEHNIČNI PODATKI
Tehnične podatke najdete v preglednici s tehničnimi podatki na začetku teh navodil za uporabo.
* Opombe glede vrednotenja oddajanja tresljajev in hrupa:
Navedene vrednosti oddajanja tresljajev in hrupa so izmerjene v skladu s standardizira-
nimi postopki preizkušanja in jih je mogoče uporabiti za primerjavo električnega orodja z drugimi napravami.
Navedene vrednosti oddajanja tresljajev in hrupa se lahko uporabijo tudi za predhodno oceno izpostavljenosti (stopnja izpostavljenosti tresljajem).
Vrednosti oddajanja tresljajev in hrupa se lahko med dejansko uporabo električnega orodja razlikujejo od navedene vrednosti, odvisno od vrste in načina uporabe električnega orodja.
Upoštevajte varnostne ukrepe v skladu s poglavjem o varnosti. Poskusite vzdrževati kar najnižjo obremenitev z vibracijam. Primer ukrepov za zmanjšanje obremenitve z vibracijami sta nošenje rokavic pri uporabi orodja in omejitev časa uporabe. Pri tem je treba upoštevati vse dele delovnega cikla (na primer čase, ko je električno orodje izklopljeno, in čase, ko je vklopljeno, vendar brez obremenitve).
V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo servisno delavnico AL-KO. Najdete jo na naslednjem naslovu:
Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.
Naša garancija velja samo, če:
■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.
Garancija preneha veljati, če:
■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spre-membe,
■ naprava ni bila uporabljena v skladu z namenom uporabe.
■ poškodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem (x) .
Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.
PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU
Sadržaj
1 Informacije o Uputama za uporabu...... 121
1.1 Simboli na naslovnoj stranici.... 122
1.2 Objasnjenja oznaka i signalnih riječi .. 122
2 Opis proizvoda.... 122
2.1 Uporaba u skladu s namjenom .....122
2.2 Moguća predvidiva nepravilna uporaba 122
2.3 Ostale opasnosti ....122
2.4 Sigurnosni i zaštitni uređaji .....123
2.4.1 Zaštitni poklopac vodilice.... 123
2.4.2 Gumb za deblokadu 123
2.5 Simboli na uređaju ....123
2.5.1 Sigurnosne oznake.... 123
2.5.2 Oznaka rukovanja.... 123
2.6 Pregled proizvoda (01).... 123
2.7 Sadržaj isporuke ....124
3 Sigurnosne napomene.... 124
2.5.2 Oznaka rukovanja
Simbol Značenje
 | Pridržavajte se smjera kretanja lanca pile |
 | Zatezanje/labavljenje teleskopske drške |
2.6 Pregled proizvoda (01)
Br. Dio
| 1 Osnovni uređaj: | |
| 2 | Donja ručka |
| 3 | Gornja ručka |
| 4 | Čahura za fiksiranje |
| 5 | Akumulator* |
| 6 | Indikator razine napunjenosti |
| 7 | Gumb za deblokadu |
| 8 | Sklopka za uključivanje/isključivanje |
| 9 | Teleskopska drška |
| 10 Glava pile, zakretna: | |
| 11 | Utična spojka |
Br. Dio
| 12 | ■ Gumb na zakretnom/pričvrsnom zglobu (obostrano) |
| 13 | ■ Kontrolno staklo spremnika ulja |
| 14 | ■ Otvor za punjenje spremnika ulja |
| 15 | ■ Vodilica s lancem pile |
| 16 | ■ Zaštitni poklopac s imbus ključem |
| 17 | ■ Granična kandža za drvo |
| 18 | ■ Poklopac lančanika |
| 19 | Upute za uporabu |
| 20 | Punjač* |
* Ne nalazi se u opsegu isporuke, nego se može nabaviti pod sljedećim kataloškim brojevima: vidi tehničke podatke.
2.7 Sadržaj isporuke
i NAPOMENA Akumulator i punjač nisu isporučeni i stoga ih treba zasebno kupiti.
