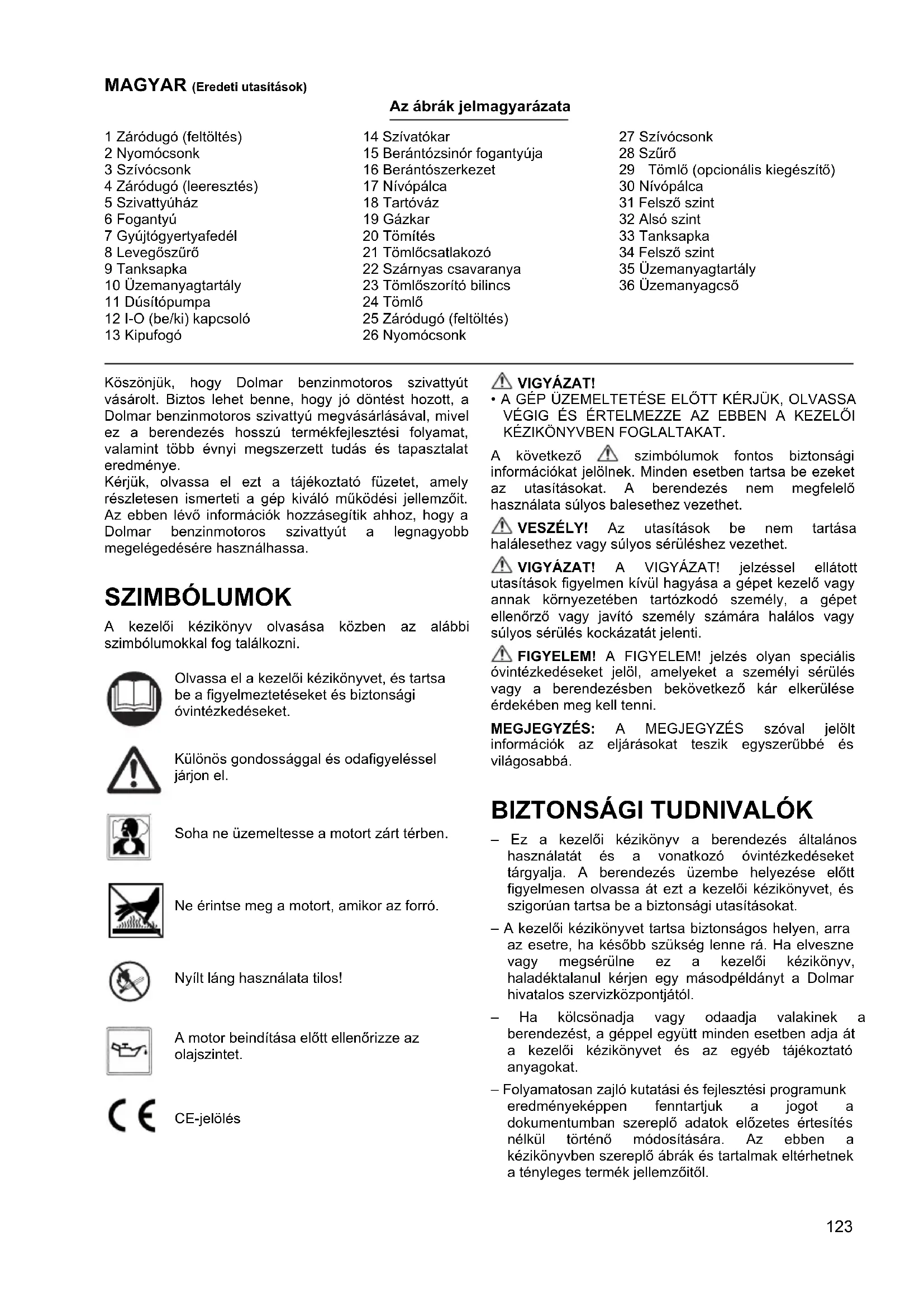

HASZNÁLATI ÚTMUTATÓ MP245.4Z DOLMAR

HU Benzimotoros szivattyu Hasznalati utmutató

Az abrak jelmagyarazata

1 Záródugó (feltöltés)
2 Nyomócsonk
3 Szivocsonk
4 Záródugó (leeresztés)
5 Szivattyuhaz
6 Fogantyú
7 Gyujtógyertyafedél
8 Levegőszüró
9 Tanksapka
10 Üzemanyagtartály
11 Dusitopumpa
12 I-O (be/ki) kapcsoló
13 Kipufogó

14 Szivatokar
15 Berantózsinófogantyúja
16 Berantószerkezet
17 Nivopalca
18 Tartováz
19 Gazkar
20 Tömités
21 Tömlöcsatlakozó
22 Szárnyas csavaranya
23 Tömlöszorító bilincs
24 Tömlö
25 Záródugo (feltöltés)
26 Nyomocsonk

27 Szivocsonk
28 Szuro
29 Tömlö (optionalis kiegésztö)
30 Nivopalca
31 Felszó szint
32 Alsoszint
33 Tanksapka
34 Felszó szint
35 Üzemanyagtartály
36 Üzemanayagcsö

Köszönjuk, hovy Dolmar benzinmotoros szivattyu vásárolt. Biztos lehet benne, hogy jo dontest hazott, a Dolmar benzinmotoros szivattyu megvasárásával, mivel ez a berendezés hosszú termékfejlesztési folyamat, valamint tobb évnyi megszerzett tudás és tapasztlat eredménye.

Kérjuk, olvassa el ezt a tajékoztató füzet, amely részleteisen ismerteti a gég kivaló muködési jellemzöit. Az eben levő informaciók hozzasegítik ahhoz, hogy a Dolmar benzinmotoros szivattyú a legnagyobb megelegedésere használhassa.

SZIMBÓLUMOK

A kezelöi kézikönyv olvasása kozben az alábbi szimbólumokkal fog találkožni.

Olvassa el kezeloi kézikonyvet,és tartsa be a figyelmezteteseketésbiztonsagi oventézkedeseket.

Kulönös gondossággal és odafigyeléssel járjon el.

Soha ne üzemeltesse a motort zart térben.

Ne érintse meg a motort, amikor az forró.

Nyilt lang hasznalata tilos!

A motor beinditasa elott ellenorizze az olajsintet.

CE-jelöles

VIGYAZATI!

A GEP UZEMELTETESE ELOTT KERJUK, OLVASSA VEGIG ES ERTELMEZZE AZ EBBEN A KEZELOI KEZIKONYVBEN FOGLALTAKAT.

A kōvetkezō szimbólumok fontos biztonsági információkat jelönlnek. Minden esetben tartsa be ezeket az utasításokat. A berendezés nem megfelelo használata súlyos balesethez gezethet.

VESZÉLY! Az utasítások be nem tartása haláteshez vagy súlyos sérüléshez gezehet.

VIGYAZAT! A VIGYAZAT! jelzessel ellatott utasitasok figyelmen kivil hagyasa a gépet kezel o vagy annak kornyezetuben tartozkod szemely, a gépet ellenorzo vagy javito szemely szamara halalos vagy sulyos seruleskázatat jelenti.

FIGYELEM! A FIGYELEM! jelzés oyan specialis olvintézkedeseket jelö, amelyeket a személyi sérülés vagy a berendezésben bekövetkező kár elkerülés érdekében meg kell tenni.

MEGJEGYZES: A MEGJEGYZES szóval jelölt informaciok az eljárásokat teszik egyszerübbé és vilagosabbá.

BIZTONSÁGITUDNIVALOK

Ez a kezeloi kézikonyv a berendezés alfalanos hasznalatat és a vonatkozo ovintézkedeseket targyalja. A berendezés üzembe helyezese elott figyelmesen olvassa at ezt a kezeloi kézikonyvet, és szigoruan tartsa be aBiztonsági utasításokat.
- A kezelöi kézikönyvet tartsa biztonságos helyen, arra az esetre, ha késöbb szükség lenne rá. Ha elveszne vagy megserülne ez a kezelöi kézikönyv, haladéktalanul kérjen egy masodpéländy t a Dolmar hivatalos szervizközpontjátol.
- Ha kolcsönadja vagy odaadja valakinek a berendezest, a géppel együtt minded esetben adja á t a kezelöi kézikönyvet és az egyéb tajékoztató anyagokat.
-Folyamatosan zajlo kutatasi es fejlesztesi programunk eredmenyeképpen fenntartjuk a jogot a dokumentumban szereplo adatok elozetes értesités nélkül történó modositára. Az ebben a kezikonyvben szerepló abrak és tartalmak elterhetnek a tenyleges termek jellemzöitöl.

• Ha a további részleteket illetöen segitségre lenne szüksége, vegye fel a kapcsolatot a helyi márkakereskedövel vagy hivatalos Dolmar szervizköponttal.

A gép rendeltetésszeru hasznalata

Ez a berendezés kizárolag locsolásra és öntözőviz szivattyúzasára hasznalható.

Ez a berendezés kizárolag tiszta viz szivattyúzasára hasznalható.

VESZÉLY!

• Ne参加会议的股东和代理人。
• Ne használja a berendezést a rendeltetesszerú hasznalattól eltő celra.
• Kizárolag eredeti, jóváhyott cserealkatrészeket használjon karbantartashoz és javitashoz.
• A fenti figyelmeztetések figyelmen kivül hagyasa a berendezés sulyos károsodásahoz vagy személyi sérüléshez gezehet.

A KIPUFOGOGAGZZAL KAPCSOLATOS OVINTZKEDESEK

• Soha ne lélegezbe a kipufogózokat. A kipufogóz-keverék - egy szintelen, szagtalan és rendkivül veszelyes gázt - szen-monoxidot tartalmaz, amelynek belégzese eszméletvesztéshez vagy halalhoz gezethet.
• Soha ne üzemeltesse a motort zárt térben vagy rosszul szellozó helyeken, pédául alagutakban, barlangokban stb.
• Forditson kūlōnós figyelmet a motor üzemeltétésere, ha emberek vagy állatok tartózkodnak a közelben.
• A környezeti tárgyakat tartsa támol a kipufogócsöól.

AZ ÜZEMANYAG-BETÖLTÉSRE VONATKOZO OVINTÉZKEDÉSEK

• Üzemanyag-betöltes elott minded esetben állitsa le a motort.
• Ne tölte tól az üzemanyagartályt.
• Ha kiömlik az üzemanyag, gondosan törölje le, és varjon a motor beindításával addig, &, élm elpárolog a kiömlött üzemanyag maradványa.
• Üzemanyag betöltese utan gyözdjön meg arról, hogy a tanksapka -a kiömlés megelözese erdekében - megbizhatóan zár.

TÜZMEGELÖZÉS

• Ne használja a berendežest dohányzás kozben és nyilt láng kozelében.
• Ne használjá a berendežest száraz bokrok, gallyak, rongyok és egyéb gyulékony anyagok környezetében.
• Biztositson legalább 1 métér távolságot a motor és a környező épuletek, tereptárgyak kozott.
  Gondoskodjon arról, hogy a motor ne kerüljön gyulékony és egyeb veszelyes anyagok (hulladék, rongyok, kenoanyagok, robbanásveszelyes anyagok) bözelébe.
• Soha ne tegye a forro benzinmotoros szivattyut szaraz fure, vagy barmilyen egyeb gyulekony anyagra.

Csak europai országokra vonatkozoan

EK-Megfelelosegi nyilatkozat

Az EK-megfeleloségi nyilatkozat a jelen hasznalati utmutato A. fuggelékében talalható meg.

		MP-245.4 MP-33.5.4
Tömeg kg 5,8 7,3
Méret mm 327 x 231 x 319 356 x 234 x 336
Tipus Önfeltöltö CENTRIFUGÁLSZIVATTYÜ
Átmérők (szívó-/nyomócsonk)	hüvelyk	1

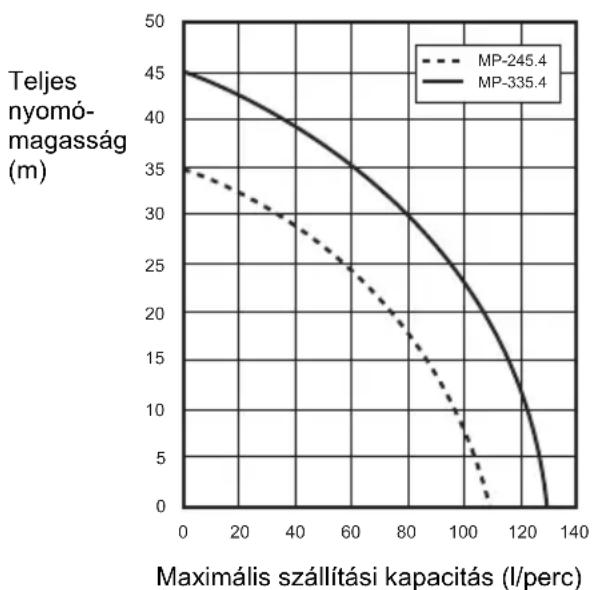

Teljes nyomómagasság	m	35	45
Maximális szállitási kapacitás	I/perc	110	130
Maximális szívómagasság	m	8	8
Térfogat (üzemanyagartály)	I	0,5	0,65
Térfogat (olajartály)	I	0,08	0,1
Motor-hengerőrtartalom	cm3	24,5	33,5
Maximális motorteljesítmény	kW	7 000 perc-1esetében 0,71	7 000 perc-1esetében 1,07
Karburátor	típus	Membrános
Gyújtásrendszer	típus	Szilártest-relés gyújtás
Gyújtógyertya	típus	NGK CMR6A
Gyertyaelektród-hézag	mm	0,7 - 0,8
Üzemanayag		Gépjarmüvekben használatos benzin
Motorolaj		Az API-besorolásnak megfelelo, SF vagy magasabb teljesítményosztályba sorolt(gépjarmüvek négyütemü motorjaihoz való)SAE 10W-30 olaj
Alkalmazható vizhömséklet	°C	5 - 40	5 - 40
Hangnyomásszint	LpA eq	dB (A)	88,4
	Bizonytalansági K tényező	dB (A)	3
Hangteljesítémnyszint	LwA, d	dB (A)	109

Megegyzés: Az uzemeltétés során viseljen hallásvédó eszközt.

AZ ALKATRÉSZEK ELNEVEZÉSE (1. és 2. abra)

ÖSSZESZERELES (3. ábra)

VIGYAZATI!

M i e l ött bármilyen beavatkozást végezne a berendezésen, minded esetben állitsa le a motort.
Csak azt kovetoen inditsa be a motor, miutan teljesen osszeallitotta a berendezest.

A TÖMLOK FELSZERELESE

1. Szerelje fel a tomlocsatlakozókat a szivattyúra.

FIGYELEM!

A tomlocsatlakozok felszerelésekor ügyeljen arra, hogy a tomitések a helyukön legyenek.
2. Csöbilincsel rögzítse a tomlóket a csatlakozócsonkokon.

Ellenorizze, hogy a csöbilincsek megfeleloen szoritanake.

1. Csatlakoztassa a szurot a szivotomlo vegere.

MEGJEGYZES:

FIGYELEM!

• Ha szívószakasz nem zár legmentesen, előfordulhat, hogy a szivattyu nem képes felszívni a vizet.
• Soha ne távolítsa el azúñot, mert az esetlegesen felszívott idegen anyagok károsíthatják a szivattyú. Ellenórizze, hogy a csöbilincsek megfeleloen szoritanak-e.

ÜZEMELTÉS ELOTTI ELLENÖRZÉSEK

VIGYAZAT!

M i e l ott barmilyen beavatkozast végezne berendezésen, minded esetben allitsa le a motort. A szivattyuval capcsolatos munkalatokat mindig sik és szilard felülen végezze.
- A motor beinditásat megelózōen ellenörizze, hogy nincs-e a berendezésen meglazult csavar vagy csatlakozöelem.
- Vizsgalat vagy javitas alkalmával, amig a motor és a kipufogó forró, ügyeljen arra, hogy sem a testfelülete, sem pedig a ruházata ne érjen ezekhez a részekhez.
- Forditson kiemelt figyelmet a légcserére. Legyen tudataban a CO-mergezés veszelyeinek.

A MOTOROLAJ ELLENORZÉSE ÉS UTÁNTÖLTÉSE (4. ábra)

Lehult motornál Hajtsa végre az alábbi eljárast.

• Gondoskodjon arról, hogy a motor vízsztentes helyzetben legyen.
• Az olajsint ellenörzéséhez ne csavarja be a nivópáçát az olajbetöl'tnyilásba.
• A nívópáçával ellenőrizze, hogy az olajszint az also és a felso határ közott van-e.
• Ha az olajsztint az also határ alatt van, töltsön be olajat.
• Körülbelül minded tizedik üzemórát (minden tizedik üzemanyag-feltöltést) követően lehet szükség olajúntóltésre.
• Ha az olaj színe megváltozik vagy az olaj szennyezetté valik, cserélje le.

Javasolt olaj: Az API-besorolásnak megfelelo, SF vagy magasabb teljesítményosztályba sorolt (gépjarmüvek négyütemü motorjaihoz valor) SAE 10W-30 olaj

Olajmennyiség:

Az MP-245.4 típus esétén: kb. 0,08 I

Az MP-335.4 tipus eseten: kb. 0,1 I

MEGJEGYZES:

Ha a motor helyzete az ellenorzéskor nem vizszintes, akkor az olajsztjelzés pontatlan lehet, igy tultoltheti az olajat. A felso jelzest meghalado olajszt an olaj szennyezodesehz vagy fehér fust képzodesehz gezethet.

A motorolaj utantoltese

1. Állitsa a motort vizszintes helyzetbe, és vegye ki a nivópáçát.
2. Töltse fel az olajat a nivopálca felsö jelzéséig. Használjon olajbetöl'tó edényt.
3. Csavarja megfeleloen vissza a nivopalcát. A nem megfeleloen meghuzott nivopalca olajsizvargashoz gezethet.

Olajutantoltest kovetoen

• Haladéktalanul törölje le egy ronggyal a kiömlott olajat.

Olajcsere: nivopalca

• Távolítsa el az olajbetöltó-nyilás környékén levő port és szennyeződést.
• Ügyeljen arra, hogy a kivett nivópalca ne szennyezódjön homokkal vagy poral. Ellenkezó esetben az olajbetö-sapkára tapado homok vagy por problémákat okozhat az olajkeringésben, vagy a motoralkatrészek tulzott kopásához gezethet.

UZEMANYAG

VIGYAZATI!

a Az uzemanyag rendkivul gyulekony és mergező anyag. Üzemanyaggal vegzett mveletek során ne legyen a kölben nyilt láng (cigaretta, kályha, tuzijaték) vagy elektramos szikra (akkumulator, róvidárlat, zárlatos kapcsoloból származo szikra, hegesztési szikra stb.).

• Üzemanayag-betöltes elott minded esetben álltsa le a motort. Addig ne toltson üzemanayagot a tartályba, amig a motor forró.
• Az üzemanyag-betoltésen kivül is, minded mas alkalommal - peldául amikor üzemanyagot tolt at egy kisebb edenybe - fokozott odafigyeléssel dolgozzon az üzemanyaggal.
• Üzemanyag-betöltest kovetöen szorosan zárja vissza a tanksapkát, és teljesen torolje le az esetleg kiömlott üzemanyagot.

Az üzemanyag kezelése

Az uzemanyagot a legnagyobb odafigylessel kell kezelni. Az uzemanyag az oldszerekhez hasonlo anyagokat tartalmazhat. Az uzemanyag-betoltest megfeleloen szellozó helyiségben vagy a szabadban kell vgezni. Soha ne lelegezbe be az uzemanyaggozt, es ne erintkezzen az uzemanyaggal. Ha a bör ismetldoj jelleggel vagy hosszabb ideig erintkezesbe kerul az uzemanyaggal, a bör kiszárad, ami borbetegseghez vagy allergiahoz gezethet. Ha az uzemanyag szembe kerul, tiszta vizzeli mossa ki. Ha a szem irritaciója ezzel nem szunik meg, forduljon orvoshoz.

Az üzemanag eltarthatosági ideje

Az uzemanyagot meg akkor is ajanlatos felhasznalni 4 heten belul, ha jol szellozó, arnyekos helyen, megfelelo taroledenyben tartottak.

Ellenkező esetben az uzemanyag akár egy nap alatt is károsodhat.

A gép és az utantöltóartály tárolása

• Ā gépet ès a tartályt húvós helyen tárolja, és olva a kozvetlen napsugárzástól.
• Soha ne tárolja az uzemanyagot gépkocsiban.

Az uzemanyag tipusa:

Ez egy négyūtemu motor. Üglyeljen arra, hogy olmozatlan, gépjarmüvekben használatos, legalabb 87- es oktánszámú (R + M) / 2) uzemanyagot használjon. Az uzemanyag - legfeljebb 10% -os arányban - alkoholt (E10) is tartalmazhat.
- Soha ne hasznaljon motorolajjal vegyitett benzint (kevereket). Ellenkező esetben a motorban tulzott szenlerakódás képzödk vagy mechanikus problemák jelentkeznek.

Az uzemanyagtartaly térfogata:

Az MP-245.4 tipus eseten: 0,5 I

Az MP-335.4 típus esetén: 0,65 I

Uzemanyag-betoltés (5. abra)

1. Tartsa a motort vizszintes helyzetben.
2. Lazitsa meg egy kissé a tanksapkát, hogy megszünjön a tulnyomás.
3. Vegye le a tanksapkát, és töltsfel az üzemanyagtartályt. NE tölts teljesen tele a tartályt.
4. Feltoltés után húzza meg alaposan a tanksapkát.
5. Törölje le a tanksapka külso feluletét, nehogy szennyezódes keruljön az uzemanyagartályba.
6. Ha a tanksapka repedit vagy sérult, cserélje ki egy ujra.
   A tanksapka egyBizonyos ido eltevel elhasznalodik. Két-harom evente cserelje ujra.
7. NE toltson be üzemanyagot az olajbetöltő-nyiláson keresztül.

Feltoltés vizzel (6. abra)

FIGYELEM!

• Ne inditsa be a szivattyut anelkül, hogy viz lenne a szivattyuhazban. Ellenkező esetben serülhet a mechanikus tomités.

Vegye le a feltoltonyilas zarokupakjat, es ontson annyi tiszta vizet a szivattyhazba, hogy az megteljen vizzel. Feltolttes utan huzza meg a feltoltonyilas zarokupakjat.

MEGJEGYZES:

Ha a felszivott viz mennyisege nem elegseges, akkor azivattyu onfeltoltesi képessége kisebb lesz.
Gondoskodjon arrol, hogy a szivattyu szilard talapzaton, es a rendelkezesre allo vizforrashoz a leheto legkozelebb helyezkedjen el.
- Minél nagyobb a szívómagasság, annál tòbb időszükséges a feltoltódeshez kisebb vizhozam mellett.

A MOTOR ELLENÖRZÉSE:

• Gondosan ellenörizze, hogy nem lazultak-e meg az üzemanyagömlok és a csatlakozások, és nem tapasztalható-e üzemanyag-szivárgás. A szivárgó üzemanyag potenciális veszelyforrást jalent.
• Ellenorizze, hogy nem lazultak-e meg a csavarok es az anyak. Szukseg eseten huzza meg oket. Egy meglazult csavar vagyanya sulyos motorproblemat okozhat.
• Ellenorizze a motorolajsintet, és szükség esétén toltson utána.
• Ellenorizzee az uzemanyagszintet, és szükség esétén töltsön utána. Ügyeljen, nehogy tultöltse az uzemanyagartályt.
  Tartsa a henger hütobordait es a berantoszerkezet potzoktol, futol es egyeb szennyezodestol mentesen.
• A motor muködtetéskor viseljen jol ilieszkedő munkaruházatot.

MUKÖDTÉS

VIGYAZAT!

• Soha ne érjen a motor forró kipufogójához; kulönösen vigyázzon erre a motor ujrainditásakor. A motor jaratasakor a kipufogó felforrosodik.
• Amikor a szivattyu hasznalatban van, ne nyuljon kézzel, sem idegen tárgyakkal a kioldószelepekbe.

VIGYAZATI!

Legyen tudataban a viz utorejenek

• Kerülje el, hogy jarmuvel athajtsanak a nyomotomlón. Ne zárja el hirtelen a nyomóagi szelepet, mert ebben az esetben utesszeru viznyomaskiugras kovetkezik be, amely sulyosan károsithatja a szivattyut.

Inditias:

FIGYELEM!

• A motor beindulását követően ne pörgesse fel azonnal a motort, mivel a kenőolaj ekkor meg nem oszlott szét megfeleloen. A szükségtemül magas fordulatszám lerőviditi a berendezés élettartamát és kárositja a motort.

• Ellenorizze, hogy fel van-e toltve a szivattyu haz vizzel.

• Ellenorizze, hogy a vizszint alatt elhelyezkedo szuro a helyen van-e.

FIGYELEM!

Ha a viz aljan sár vagy homok talalhato, alkalmazzon ezek felszivásat megakadályozó ovintézkédeseket.
3. Ellenorizze, hogy a nyomotömlö végén nincs-e akadálya a viz kiáramlásnak.
4. Állítsa a motor I-O (BE/KI) kapcsolóját az "I" (BE) állásba.
5. Ellenőrizze, hogy a gázkar “L” helyzetben van-e. (7. ábra)
6. Mūködtesse a dusitópumpát, amig az uzemanyag benem jut a pumpába. (Általában 7 - 10 nyomás.)
7. Allitsa a szivatokart a megfelelo allasba.
- Ha a motor hideg, vagy a környezeti hómér séklet alacsony, zárjá le teljesen a szivatókat. (8. ábra)
- Ha a motor meleg, vagy a környezeti hómírséklet magas, nyissa ki félig vagy tartsa teljesen nyitva a szívatókat.
8. Finoman húzza maga felé a berántózín o fogantyúját, amigBizonyos mertékü Ellenallast nem érez. Ekkor engedje vissza a fogantyút, es húzza meg erösen.

Soha ne huzza ki teljes hosszaban a berantozsinort. A berantozsinor fogantuyujanak meghuzasat kovetoen soha ne engedje vissza azonnal a kezet. Fogja a berantofogantutyut, amig az vissza nem ter a kiindulasi helyzetbe. Ha nehez a motor beinditasa, akkor kb. 1/3-ara nyissa ki a fojtoszelepet.

1. Ha korábban lezárta a szívatókat, amint a motor beindul, állitsa a kart "OPEN" helyzetbe. (9. ábra)
   10.Hagyja a motort megfeleloen "bemelegedni". Folytassa a motor bemelegitését 2 - 3 percig az "L" állasban.

A motor jaratasa:

A'llitsa a gazkart a kozepso alla'sba, es ellenorizze, hogy jon-e viz a nyomotomlobol.

A muködtétés befejezese

A motor leallitasa

A gazkart az "L" helyzetbe allitva jarassa a motort a legkisebb fordulatszamon.

Állitsa a motor I-O (BE/KI) kapcsolóját az "O" (KI) állásba.

A viz leeresztese hasznalat utan

A szivattyuban levoviz telen, 0^ alatt megfaghyat, es ez a szivattyuhaz szetrepedeshez gezethet. Hasznalatot kovtoen a szivattyu megfelelo trolasahoz eressze le a vizet az alul levovleereszton keresztul.

KARBANTARTÁSI UTASÍTÁSOK

VIGYAZAT!

M i e l ött barmilyen beavatkozást végezne berendezésen, minded esetben allitsa le a motort. Ne végezzen semmilyen muveletet, amig a motor forro.

FIGYELEM!

• Ne módositsa a karburátort, és ne probáljá meg sajat maga beallitani. A karburató gyári beallitása biztosítja a legjobb hatékonyságot. Amennyiben allitani kell rajta, forduljon a területileg ilétékes szervizközponthoz.
• Karbantartás során ne mossa vizzel a motort.

MOTOROLAJCSERE

VIGYAZAT!

• A motor leallitasat kovetoen kozvetlenul meg forro a motor es a motorolaj. Hagyjon legendo idot, hogy lehuljön a motor es a motorolaj. Ellenkez o setben egesi serulés kovetkezhet be.

FIGYELEM!

• Olajcsere elott gondoskodjon elore a fáradt olaj megfelelo elhelyezesi lehetosegerol. Ne ontse a fárdt olajat szennyvizhalózatba, talajra vagy felszini vizfolyásokba. A hasznalat helyén érvenyben levö környezetvedelmi elóirasok részletesebb utasításokat fogalmaznak meg a megfelelo ártalmatanitast iltoen. Az elhasznalódott motorolaj leroviditi a motor elettartamát. Rendszeresen ellenőrizze az olaj minõsegét és az olajsintet.

MEGJEGYZÉS:

Ha a megengedett szintnel tobb olajat tolt be, az olaj szennyezodhet vagy fehér fustot képezve eleghet. Az olajszt pontos megallapitasa erdekében a motor leallitasat kovetoen hagyjon eleg idotarra, hogy a motorolaj viszafolyjon az olajteknobe.

Az olajcsere gyakorisaga: Az elso 20 uzemorat kovetoen, majd ezt kovetoen 50 uzemorankent.

Javasolt olaj: Az API-besorolásnak megfelelo, SF vagy magasabb teljesitményosztályba sorolt (gépjarmüvek négyūtemu motorjaihoz való) SAE 10W-30 olaj

Olajmennyiség:

Az MP-245.4 tipus esétén: kb. 0,08 I

Az MP-335.4 tipus esétén: kb. 0,1 I

1. Vegye ki a nivopalcát. (10. ábra)
   Figyeljen arra, hogy a nivopalcat oylan helyre tegye le, ahol nem szennyezodik porral, piszokkal es idegen anyagokkal.
2. Helyezzen rongyot vagy papirtorlot az olajbetoltö nyilás kóre.
3. Vegye ki a nivopalcát, majd dontse meg a motort, es ontse ki az olajat egy talcara vagy mas gyujtoedenybe.
4. Helyezze a berendezest sik feluitre. Toltse bele az uj olajat egy osszenyomhato flakonból vagy mas megfelelo edenybol. Annyi olajat toltson bele, hogy az olaj szintje epp a betoltonyilas peremeig erjen. (4. abra)
5. Miután feltöltötte a motort az üj olajjal, helyeze vissza a nivopálcát. Ellenörizze, hogy a nivópalca szorosan illeszkedik-e, mert ha késöbb meglazul, az olaj szivárogni fog.

A GYÜJTÓGYERTYA ELLENÖRZÉSE (11. ábra)

FIGYELEM!

• Soha ne érjen a gyertyapipához, miközben jr a motor (nagy feszültsegú áramütes veszélye ally fenn).

A tiszitás és ellenorzsés gyakorisága: naponta (10 üzemóranként)

A gyújtógyertya ki-és beszerelésére kizárólag a mellekelt univerzális kulcsot használa.
-A gyújtógyertya két elektródja kozötti hézagnak 0,7 és 0,8 mm kozött kell lenni.

Ha a hézag tulságosan nagy vagy tuli kici, modositsa megfeleloen. Ha a gyújtógyertya elszennyezódott, vagy lerakódás lathato rajta, tiszitsa meg alaposan, vagy cserélje ki.

A LEVEGOSZURO TISZITASA (12. abra)

VIGYAZAT!

• Allitsa le a motort. Ne legyen a kozelben nyilt lang.

A szennyezzett levegoszuro-betét inditasi nehézségeket, teljesitményromlást, rendellenes motormuködest okoz, és rendkivuli modon lerőviditi a motor elettartamát. Tartsa tisztan a levegoszuro-betétet.

A tisztitás és ellenörzés gyakorisága: naponta (10 üzemóranként)

1. Allitsa a szivatokart a teljesen zárt allasba, hogy ne kerülhessen por vagy piszok a karburatorba.
2. Vegye ki a levegőszürö-fedél rögzítócsavarját.
3. A levegoszuro-fedel levetelehez huzza kifelé a fedel also élet.
4. Vegye ki a szüröbetétet, majd tiszítsa meg meleg viz és enyhe tiszítószer oldataban, azután szárítsa meg alaposan.
5. Visszaszereléskor az abran lathato modon igazitsa egymashoz a vonalakat.
6. Egy ronggyal torolje le a levegoszuro-fedel es az szivocso kornyeken megtapadt olajszennyezodest.
7. Tisztlas utan szerelje vissza a levegoszuro-fedelet (eloszor a felul levofulet illessze a helyere, majd ezt kovetoen az alsot), es huzza meg a rogzitocsavart.

AZ ÜZEMANYAGSZÜRÖ TISZTITÁSA

VIGYAZAT!

• Allitsa le a motort. Ne legyen a kozelben nyilt lang. A mvelet kozben ne dohanyozzon.

A tiszitás és ellenőrzés gyakoriságy: havonta (50 üzemóranként)

Az uzemanyagszuro a karburatorba meno uzemanyag szurese szolgal. Megfelelo rendszeresseggel szemrevetelezessel kell ellnorizni az uzemanyagszuro allapotat.

1. Vegye le a tanksapkát, és egy huzalból keszitett horoggal húzza ki a szívófejet a betöltonyiláson keresztül.
2. Vegye le a csobilincset, es huzza ki az üzemanyagszurot az üzemanyagcsobol.
3. Petroleumban mossa ki az uzemanyagszúrot.
4. Atmosás után szerelje vissza.
5. Ha a szúro kemeny vagy eltömödott, cserélje ki egy ujra.

Legalabbb negyedévente cserélje ki az üzemanyagszüröt, hogyBiztositott legyen a karburátor megfelelo üzemanyag-ellatasa. Ellenkezó esetben a nem megfelelo üzemanyag-ellatas inditasi nehézségeket és a maximális fordulatszám csokkenését okozza.

Ellenorzest, tiszitast vagy cseret kovetoen a csobilinccsel rogzitse az uzemanyagszurot az uzemanyagcsohoz.

Tolja le az uzemanyagszurot egészen az uzemanyagartály alára. (13. ábra)

AZ ÜZEMANYAGCSÖ CSERÉJE (14. ábra)

VIGYAZAT!

• Állitsa le a motort. Ne legyen a kölben nyilt láng.

A tiszitás és ellenörzs gyakorisága: naponta (10 üzemóranként)

Csere: evente (200 uzemorankent)

Minden evben cserelje ki az uzemanyagcsovet, fuggetlenul a berendezes mukodtetesenek gyakorisagatol. Az uzemanyag-szivargas tuz keletkezesehez gezethet.

Ha az uzemanyagcso vizsgalatakor barminemu szivargast eszlel, haladektalanul cserelje ki az uzemanyagcsovet.

A CSAVAROK, ANYAK ES LEMEZCSAVAROK ELLENÖRZÉSE

• Húzza meg a meglazult csavarokat, anyakat stb.
• Ellenorizze, hogy a tanksapka és az olajbetöl'tnyilás sapkája megfeleloen szorosan zár-e. Ellenorizze, hogy nem tapasztalhato-e üzemanag- vagy olajsizvárgás.
• ABiztonsagos mukodés erdekében a seruIt alkatreszeket cserelje ki ujakra.

A RÉSZEGYSEGEK TISZITÁSA

• Rongy segitségével mindig tartsa tisztan a motort.
• A henger hútōbordái mindig legyenek tisztk, pormentesek. A bordákra tapadt por és piszok a dugattyu megszorulását okozhatja.

Idszakos karbantási utemterv

ÜzemidőSzerkezeti egység		Müködtétéselott	Naponta(10 üzemóra)	50üzemóra	200üzemóra	Tárolársalóelökési-téskor
Motorolaj Ellenörzés/felöltés		O
		Csere *1			O
Kötőelemek (csavar,anya)	Ellenörzés	O
Üzemanyagartály Tiszítás/ellenörzés		O
		Üzemanyagleeresztése					O
Gázkar	Müködés ellenörzese	O
I-O (BE/KI) kapcsoló	Müködés ellenörzese	O
Levegőszűrő	Tiszítás		O
Gyüjtógyertya Ellenörzés			O
		Tiszítás/beállitás				O
Hútőlevegő-CSatornaés hútobordák	Tiszítás/ellenörzés		O
Üzemanayagcső	Ellenörzés		O
	Csere *2				◎
Üzemanayagszűrő Tiszítás/csere				O
Szelephézag (szívó-és kipufogószelep)	Ellenörzés/beállitás				◎*2
Motor generálavitása,ha szükséges					◎*2
Karburátor	Üzemanayagleeresztése					O
Szivattyegység	Tiszítás		O
Szűrő	Ellenörzés/tiszítás	O

1 Az elso csere 20 uzemóra után esedékes.
Olajcsere elott gondoskodjon elore a fardt olaj megfelelo ehelyezesi lehtosegerol. Ne ontse a fardt olajat szennyvizhalozatba, talajra vagy felszini vizfolyasokba. A hasznalat helyen ervenyben levo kornyezetvedelmi elorask reszletesebb utasitaskat fogalmaznak meg a megfelelo artalmatlanitast iltoen.
2 A 200 üzemóranál esedékes átvizsgálast hivatalos szervizköpontban végeztesse.

VIGYAZAT!

• Az uzemanyag leengedese elott allitsa le a motort, es varja meg amig lehul. Kozvetlenul a motor leallitasa utan az uzemanyag meg forro lehet, tuzet vagy egesi serulseket okozhat.

FIGYELEM!

• Ha a berendezés huzamosabb ideig hasznalaton kivül van, engedje le az összes üzemanyagot az üzemanyagtartályból, és tartsa száraz, tiszta helyen.

Tárolásra való elokészítéskor

1. Engedje le az összes vizet a leeresztőnyiláson keresztül.
2. Finoman húzza meg a motoron levő berántózsinófogantyujat, amig ellenallast nem érez.
3. Az uzemanyagnak a tartalyból való eltavolitását kōvetöen addig nyomkodja a dusitopumpát, amig benzincsövekben levő uzemanyag ki nem urül. Távolítsa el meg egyszer az uzemanyagot szivattyúból.
4. Alltsa a gázkart az "L" allásba.
5. Töröljön le minded port és piszkot.
6. A szivattyt szaraz, meleg helyen tarojla, ahol nincs fagyveszely.

Szallitas

A gép emelésekor és szallitásakor tartsa a fogantyut mindkét kezével szilárdan.

HIBAELHÁRITÁS

Mielott szakemberhez fordulna javitaszert, probalja sajat maga megkeresni a hibat. Ha barmilyen rendellenesseget tapasztal, a kezikonyvben olvashato iranymutatasok szerint jarjon el. A gep reszegyssegit soha ne modositsa vagy szerelje le, ha az ellentetes a leirasban foglaltakkal. Javitast kizarolag hivatalos szervizkozpontban vgeeztessen.

Jelenség Ok Megoldás
A motor nem indul.	Nem használta a dúsítópumpát.	Nyomja meg 7 – 10 alkalommal.
	Nem elég dinamikusan húzta meg a berántózsinórt.	Erősen rántsa meg.
	Nincs üzemanyag a tartályban.	Töltsön be üzemanyagot.
	Eltömódöttt az üzemanyagszűró.	Tisztoişa ki.
	Levált az üzemanyagcső.	Csatlakoztassa megfeleloően az üzemanyagcsövet.
	Meghajlott az üzemanyagcső.	Egyenesítse ki az üzemanyagcsövet.
	Rossz minóségő az üzemanyag.	A rossz minóségő üzemanyag nehezítii az indístát. Cserélje ki új üzemanyagra. (A csere javasolt gyakorisága: 1 hónap).
	Túl nagy mennyiségő üzemanyag beszívása.	Állitsa a gázkart a kóhépső vagy a "H" állásba, majd húzza meg tölbször a berántózsinór fogantyúját, mindaddig,(amig be nem indul a motor. Ha a motor meg mindig nem indul,vegye ki a gyújtógyertyát, szárítsa meg az elektródot, majd szereljen vissza mindent azeredeti helyzetben. Ezt követöthen végezze el az indístát az elöirt moledon.
	Lelazult a gyertyapipa. Rögzítse	vissza megfeleloően.
	Elszennyeződött a gyújtógyertya.	Tisztoişa ki.
	Nem megfelelő a gyújtógyertya elektródhézaga.	Állitsa be a hézagot.
	A gyújtógyertya egyébmeghibásodása.	Cserélje ki.
	Hibás a karburátor.	Jelezze ellenőrzési és karbantartási igényét.
	A berántózsinór nem húzható meg.	Jelezze ellenőrzési és karbantartási igényét.
	Hibás zsinórvetzető rendszer.	Jelezze ellenőrzési és karbantartási igényét.
A motor hamar leáll. A motor fordulatszáma nem növelhétő.	Elégtelen bemelegítés. Melegítse be a motor.
	A szívatókar “CLOSE” állásban van, bór a motor már meleg.	Állītsa az “OPEN” helyzetbe.
	Eltömödöttt az üzemanyagszúrol.	Tisztītsa ki.
	Elszennyeződött vagy eltömödött t levegőszúrol.	Tisztītsa ki.
	Hibás a karburátor.	Jelezze ellenőrzési és karbantartási igényét.
	Hibás zsinórvészető rendszer.	Jelezze ellenőrzési és karbantartási igényét.
A szivattyú nem működk. A járókerék beragadt.	Kérje fel a helyileg illetékes, hivatalos Dolmar szervizközpontot a javítársa.
A szivattyú szállitási kapacitása kicsi.	Levegőjut be a szívóoldalon.	Ellenőrizzce a szívóoldali csővezéték.
	A motor teljesitménye lecsökken.	Kérje fel a helyileg illetékes, hivatalos Dolmar szervizközpontot a javítársa.
	Elszakadt a mechanikus törítés.	Cserélje ki a törítésst.
	Túl nagy a szívómagasság. Csökkentse a szívómagasságot.
	Túl vékony, túl hosszú vagy megtört a töról.	Használjon nagyobb átmérőjú vagy rövidebb töról, vagy egyenesítse ki.
	Víz szívárog a járatakból. Szüntesse meg a szívárgást.
	Idegen anyag törítii el a járókerék utját.	Kérje fel a helyileg illetékes, hivatalos Dolmar szervizközpontot a javítársa.
	A járókerék megkopott.	Kérje fel a helyileg illetékes, hivatalos Dolmar szervizközpontot a javítársa.
A szivattyú nem töl'ti fel magát vizzzel.	Levegőjut be a szívóoldalon.	Ellenőrizzce a szívóoldali csővezéték.
	Nem elegendő a feltöltővízmennyisége a szivattyúházban.	Töl'tse fel teljesen.
	Nincs megfeleloen meghúzva a leeresztőcsap.	Húzza meg teljesen a 2 csavart.
	A motor fordulatszáma nem megfelelo.	Kérje fel a helyileg illetékes, hivatalos Dolmar szervizközpontot a javítársa.
	Levegőjut be a Mechanikus törítés felől.	Cserélje ki a törítésst.

• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
• Karburátor nomenclature
  P riopravachneumyvejte motor vodou.

VYMENA MOTOROVÉHO OLEJE

VAROVÁNÍ:
