HASZNÁLATI ÚTMUTATÓ PondoSolar 600 Control Pontec

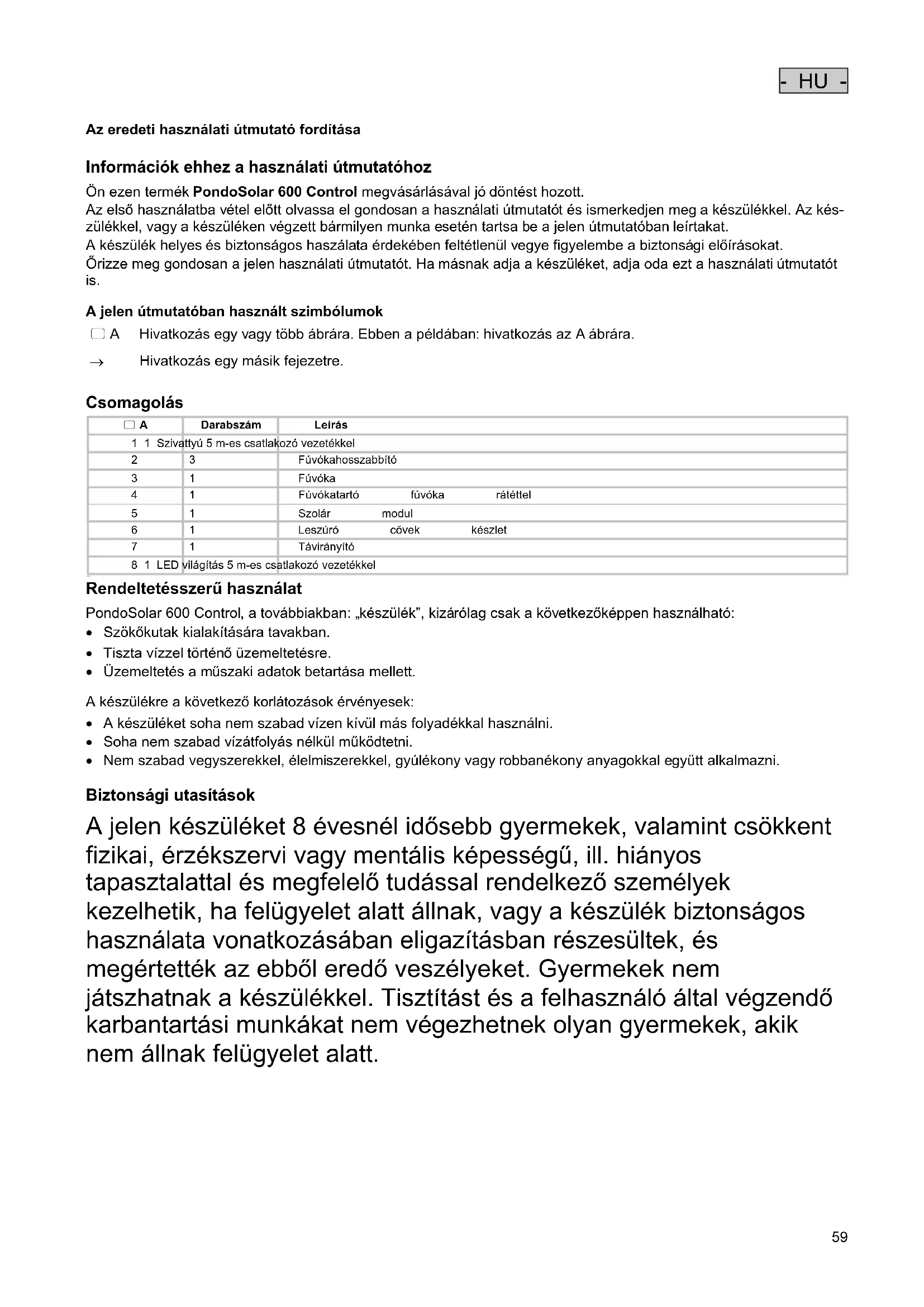

Az eredeti használati útmutató fordítása

Információk ehhez a használati útmutatóhoz Ön ezen termék PondoSolar 600 Control megvásárlásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az kés- zülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat. A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat. Őrizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is.

A jelen útmutatóban használt szimbólumok A Hivatkozás egy vagy több ábrára. Ebben a példában: hivatkozás az A ábrára.

Hivatkozás egy másik fejezetre.

Darabszám Leírás 1 1 Szivattyú 5 m-es csatlakozó vezetékkel 2 3 Fúvókahosszabbító 3 1 Fúvóka 4 1 Fúvókatartó fúvóka rátéttel 5 1 Szolár modul 6 1 Leszúró cövek készlet 7 1 Távirányító 8 1 LED világítás 5 m-es csatlakozó vezetékkel

Rendeltetésszerű használat PondoSolar 600 Control, a továbbiakban: „készülék”, kizárólag csak a következőképpen használható: Szökőkutak kialakítására tavakban. Tiszta vízzel történő üzemeltetésre. Üzemeltetés a műszaki adatok betartása mellett.

A készülékre a következő korlátozások érvényesek: A készüléket soha nem szabad vízen kívül más folyadékkal használni. Soha nem szabad vízátfolyás nélkül működtetni. Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.

Biztonsági utasítások A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.- HU -

Biztonságos működés Ne hordozza vagy húzza a készüléket a csatlakozó vezetéknél fogva! A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük. Kizárólag eredeti pótalkatrészeket és tartozékokat használjon a készülékhez. U > 12 V AC vagy U >30 V DC méretezési feszültségű elektromos készülékeket és szerelvényeket szabad has- ználni, amelyek vízben vannak: Mielőtt a vízbe nyúlnak, feszültségmentesíteni kell a készülékeket és szerelvénye- ket. A készüléket csak a csomagolásban mellékelt szolár modullal üzemeltesse. Ne hagyja szárazon futni a szivattyút. Kerülni kell a készüléket érő erős ütéseket és rázkódásokat. A készüléket legalább évente 2-szer tisztítsa meg. Tartsa szárazon a csatlakozódugókat.

Felállítás és csatlakoztatás Ez az alábbiak szerint végezhető el:

1. Állítsa össze a fúvóka egységet és a LED világítást, és illessze rá a szivattyúra.

– A használt fúvókahosszabbítók számát igazítsa a tó mélységéhez.

2. Csatlakoztassa a szivattyú és a LED világítás csatlakozó vezetékeit a szolár modulhoz. (→ Üzembe helyezés)

– Nyomjon minden csatlakozódugót ütközésig az aljzatba, hogy a kapcsolat vízzáró legyen.

3. Állítsa össze a leszúró cövek készletet, és szerelje rá a szolár modulra.

– Úgy állítsa be a szolár modult, hogy az aljzatok a csatlakozó vezetékekkel lefelé mutassanak.

4. A szolár modult közvetlenül a Napnak kitéve állítsa fel.

– Javaslat: A szolár modult úgy állítsa be a Nap felé, hogy maximális energia kiaknázás legyen elérhető.

5. A szivattyút a tapadókorongokkal a víz alatt sík, tiszta aljzatra kell rögzíteni.- HU -

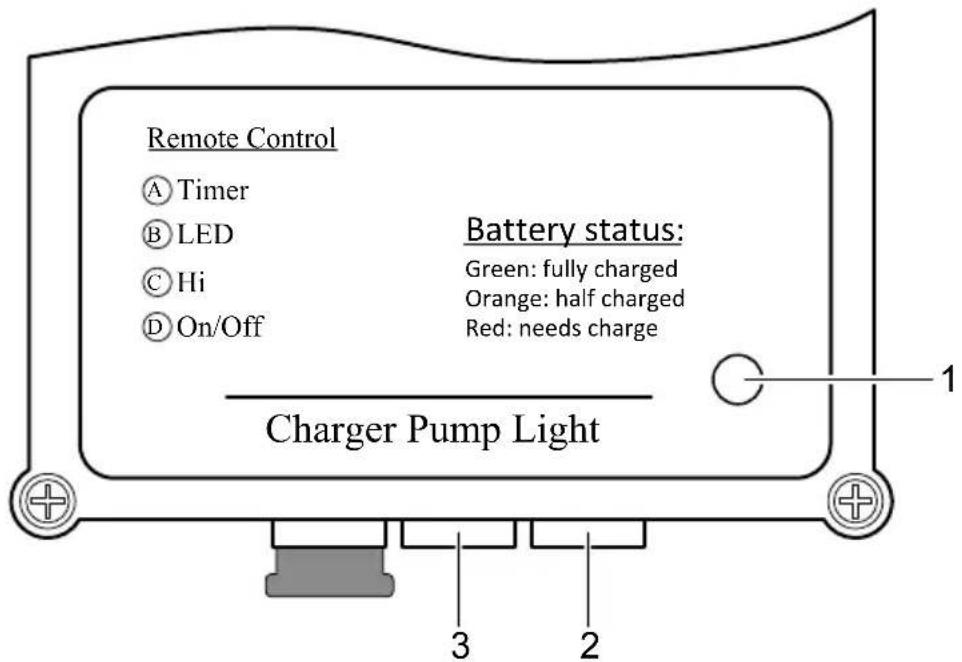

Üzembe helyezés Ez az alábbiak szerint végezhető el: A készülék akkumulátora nincs feltöltve. Az első használat előtt egy napig tegye ki a készüléket napsugárzásnak. Ezt követően kezelje a készüléket a távirányítóval. Szolár modul: Csatlakozók és feliratozás

Leírás Funkció 1 Az akku kapacitás LED-es kijelzése A LED zölden világít: Az akku fel van töltve. A szivattyú lehetséges üzemideje 4 - 6 óra A LED narancssárga színnel világít: Az akku félig lemerült. A szivattyú lehetséges üzemideje 2 - 3 óra LED pirosan világít: Az akku majdnem lemerült és tölteni kell. A szivattyú lehetséges üzemideje 1 óránál kevesebb LED nem világít: A feszültség a kisülési határ alá csökkent. A szivattyú és a LED világítás kikapcsolt állapotban van. 2 LED világítás csatlakozó aljzat — 3 Szivattyú csatlakozó aljzat —

A távirányító hatótávolsága maximum 10 m. Leírás Funkció

A szivattyú üzemidejének meghatározása (max. 4 óra). Az aktuális beállítás felülírásához kapcsolja ki a szivattyút a D gombbal, majd az Agombbal állítsa be a szivattyú új üzemidejét. A szivattyú ezt követően automatikusan elin- dul. A gombot minden órához nyomja meg 1 lassan. A kijelző dióda a most beállított szivattyú-üzemidőnek megfelelően vil- log. Példa: A szivattyú kívánt üzemideje 3 óra. Nyomja meg az A gombot egymás után lassan 3 . A dióda egymás után többször 3 villog.

A LED-ek be- és kikapcsolása (csak sötétben világítanak) A gomb lenyomása röviden

A szivattyú szállítási teljesítményének beállítása (5 fokozat) A gombot minden fokozathoz nyomja meg 1 lassan.

A szivattyú be- és kikapcsolása A gomb lenyomása röviden- HU -

Zavarelhárítás Hiba Ok Megoldás A szivattyú nem indul el. Nincs kapcsolat a szolár modullal.

Ellenőrizze a kapcsolatot a szolár modulhoz. Csatlakoztassa a szivattyút a szolár modul- hoz. Nyomja a csatlakozódugót teljesen (üt- közésig) az aljzatba. A szolár modul koszos. Tisztítsa meg. A járóegység blokkolva van. Tisztítsa meg. Az akku lemerült. Legalább 4 órát töltse az akkut. A napsugárzás mértéke túl csekély. Állítsa be a szolár modult a Nap felé. A szivattyú egyáltalán nem vagy nem szállít. A szűrő eldugult. Vegye le a szűrőházat, vegye ki a szűrőt és tisztítsa meg. A fúvóka egység eldugult. Húzza le és tisztítsa ki a fúvóka egységet. A járóegység elkopott. Cserélje ki. A napsugárzás mértéke túl csekély. Állítsa be a szolár modult a Nap felé. Az akku lemerült. Legalább 4 órát töltse az akkut. A LED-ek nem világítanak. Nincs kapcsolat a szolár modullal.

Csatlakoztassa a LED világítást a szolár mo- dulhoz. Nyomja a csatlakozódugót teljesen (üt- közésig) az aljzatba. A LED világítás ki van kapcsolva. Kapcsolja be a LED világítást. A környezet túl világos. — Az akku lemerült. Legalább 4 órát töltse az akkut. A LED világítás koszos. Tisztítsa meg. A LED világítás meghibásodott. Ártalmatlanítsa. A készüléket nem lehet bekapcsolni. A távirányító eleme lemerült. Cserélje ki. A távirányító túl messze van. Vegye figyelembe a távirányító hatótávolságát. Nincs kapcsolat a szolár modullal.

Ellenőrizze a kapcsolatot a szolár modulhoz. Csatlakoztassa a szivattyút a szolár modul- hoz. Nyomja a csatlakozódugót teljesen (üt- közésig) az aljzatba. Az akku hibás. Ártalmatlanítsa az eszközt.

Tisztítás és karbantartás Tisztításhoz vagy karbantartáshoz ki kell venni a készüléket a vízből.

Készülék tisztítása Agresszív tisztítószerek, vagy vegyszeroldatok használata tilos, mivel ezek károsíthatják a burkolatot, vagy károsan befolyásolhatják a működést. Ajánlott tisztítószerek makacs vízkövesedés esetén: – Ecet- és klórmentes háztartási tisztító.

Ez az alábbiak szerint végezhető el:

1. Szerelje szét a készüléket.

2. Húzza szét a fúvóka egységet és a LED világítást.

3. Tisztítsa meg a szűrőházat és a járóegységet. (→ A járóegység cseréje)

4. Tisztítson meg minden alkatrészt.

– Segédeszközként használjon puha kefét. – Tiszta vízzel mossa le az összes alkatrészt.

5. Tisztítsa meg a szolár modult nedves tisztítókendővel, és törölje szárazra.

6. Fordított sorrendben szerelje össze a készüléket.

A járóegység cseréje Ez az alábbiak szerint végezhető el:

1. Húzza le a szűrőházat a szivattyúról.

2. Vegye ki a szűrőszivacsot a szűrőházból és mossa ki.

3. Húzza le a járóegység borítását (bajonettzár, az óramutató járásával egyező irányba kell forgatni).

4. Húzza ki, tisztítsa meg vagy cserélje ki a járóegységet.

5. Fordított sorrendben szerelje össze a készüléket.- HU -

Cserélje ki az elemet Ez az alábbiak szerint végezhető el:

1. Fordítsa meg a távirányítót, és vegye le a burkolatot.

2. Cserélje ki az elemet.

– CR 2032 típusú gombelemet használjon.

3. Zárja vissza a borítást.

Kopóalkatrészek A következő komponensek kopóalkatrészek, és rájuk nem vonatkozik a szavatosság: Járóegység Szűrőszivacs Izzó Akkuk/elemek

Tárolás / Telelés Vegye figyelembe a megengedett üzemi hőmérséklet tartományt. ( Műszaki adatok) A határértékek túllépése vagy azok el nem érése esetén le kell szerelni a készüléket. Alaposan tisztítsa meg a kés- züléket, és ellenőrizze épségét. A szivattyút szárazon, fagymentes helyen kell tárolni. A szivattyút vízbe merítve, fagymentes helyen kell tárolni.

A készülék elektronikus részegységeket tartalmaz, és nem szabad háztartási hulladékként ártalmatlanítani! Ehhez az erre kijelölt visszavételi helyeket használja. Előtte a kábel levágásával tegye használhatatlanná a készüléket. Távolítsa el a készülékből cserére szánt akkukat és elemeket, majd külön ártalmatlanítsa azokat.

Elemek ártalmatlanítása Az elemeket ne dobja ki a háztartási szemétbe. A használt elemeket kizárólag az erre szolgáló visszavételi rendszeren keresztül ártalmatlanítsa. Elemek ártalmatlanítása az Európai Unión belül Az összes felhasználó kötelezettsége, hogy visszavigye az elemeket. A visszaszolgáltatás ingyenes. Az elemeket vagy a város, község nyilvános visszavételi-újrahasznosító rendszerének adja át, vagy vigye vissza őket oda ahol vette. Ezt a jelzést a károsanyag-tartalmú elemeken találja: Pb = az elem ólmot tartalmaz Cd = az elem kadmiumot tartalmaz Hg = az elem higanyt tartalmaz Li = az elem lítiumot tartalmaz

Garanciális feltételek A PfG 2 év garanciát vállal a vásárlás dátumától bizonyítható anyag- és gyártási hibákra. A garanciavállalás feltétele az eredeti vásárlást igazoló bizonylat. A garancia megszűnik szakszerűtlen kezelés, a visszaélésszerű használat által bekövetkezett elektromos vagy mechanikus sérülés, valamint az arra fel nem jogosított szervizek által végzett szaks- zerűtlen javítások miatt. Javítást csak a PfG vagy az általa felhatalmazott szervizek végezhetnek. Garanciaigény be- jelentése esetén küldje el a reklamált készüléket vagy a meghibásodott alkatrészt a hiba leírásával és a vásárlást iga- zoló bizonylattal a Pfg-hez. A PfG fenntartja magának a szerelési költségek kiszámlázásának jogát. A PfG nem felel a szállításból keletkezett károkért. Ezeket azonnal a szállítóval szemben kell érvényesíteni. Bármilyen fajta további igény – kiváltképpen a következményes károkat - kizárt. A garancia nem érinti a végfelhasználó kereskedővel szemben támasztott igényeit.- PL -

Méretek mért feszültség Max. tel- jesítmény Szállítási tel- jesítmény Vízoszlop Merülési mélység Szökőkút ma- gasság Vízhőmérséklet Környezeti hőmérséklet

Portömített. Vízálló 0.6 m-es mélységig A készüléket nem a normál háztartási szeméttel együtt kell megsemmisíteni! Figyelem! Olvassa el a használati útmutatót
