MANUAL DE UTILIZARE PondoSolar 600 Control Pontec

Traducerea instrucţiunilor de utilizare originale

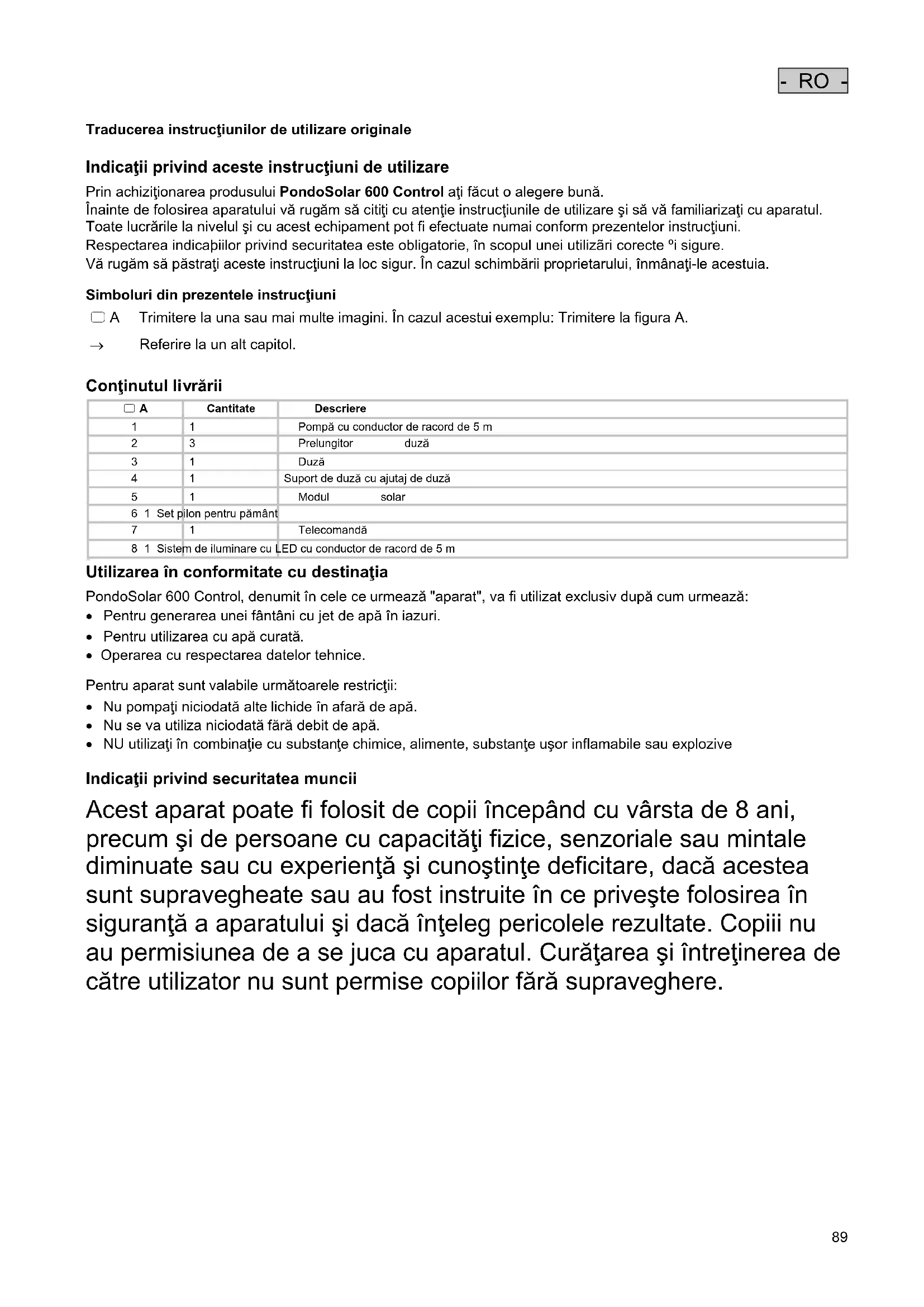

Indicaţii privind aceste instrucţiuni de utilizare Prin achiziţionarea produsului PondoSolar 600 Control aţi făcut o alegere bună. Înainte de folosirea aparatului vă rugăm să citiţi cu atenţie instrucţiunile de utilizare şi să vă familiarizaţi cu aparatul. Toate lucrările la nivelul şi cu acest echipament pot fi efectuate numai conform prezentelor instrucţiuni. Respectarea indicaþiilor privind securitatea este obligatorie, în scopul unei utilizãri corecte ºi sigure. Vă rugăm să păstraţi aceste instrucţiuni la loc sigur. În cazul schimbării proprietarului, înmânaţi-le acestuia.

Simboluri din prezentele instrucţiuni A Trimitere la una sau mai multe imagini. În cazul acestui exemplu: Trimitere la figura A.

Cantitate Descriere 1 1 Pompă cu conductor de racord de 5 m 2 3 Prelungitor duză 3 1 Duză 4 1 Suport de duză cu ajutaj de duză 5 1 Modul solar 6 1 Set pilon pentru pământ 7 1 Telecomandă 8 1 Sistem de iluminare cu LED cu conductor de racord de 5 m

Utilizarea în conformitate cu destinaţia PondoSolar 600 Control, denumit în cele ce urmează "aparat", va fi utilizat exclusiv după cum urmează: Pentru generarea unei fântâni cu jet de apă în iazuri. Pentru utilizarea cu apă curată. Operarea cu respectarea datelor tehnice.

Pentru aparat sunt valabile următoarele restricţii: Nu pompaţi niciodată alte lichide în afară de apă. Nu se va utiliza niciodată fără debit de apă. NU utilizaţi în combinaţie cu substanţe chimice, alimente, substanţe uşor inflamabile sau explozive

Indicaţii privind securitatea muncii Acest aparat poate fi folosit de copii începând cu vârsta de 8 ani, precum şi de persoane cu capacităţi fizice, senzoriale sau mintale diminuate sau cu experienţă şi cunoştinţe deficitare, dacă acestea sunt supravegheate sau au fost instruite în ce priveşte folosirea în siguranţă a aparatului şi dacă înţeleg pericolele rezultate. Copiii nu au permisiunea de a se juca cu aparatul. Curăţarea şi întreţinerea de către utilizator nu sunt permise copiilor fără supraveghere.- RO -

Funcţionare sigură Nu transportaţi sau trageţi aparatul de conductorul electric. Pozaţi conductorii protejaţi împotriva deteriorărilor şi aveţi în vedere să nu se împiedice nimeni de aceştia. Utilizaţi numai piese de schimb şi accesorii originale pentru aparat. Aparate şi instalaţii electrice cu tensiunea nominală U > 12 V CA sau U >30 V CC, care se află în apă: Înainte să introduceţi mâna în apă, scoateţi aparatele şi instalaţiile de sub tensiune. Acţionaţi pompa numai cu modulul solar conţinut în pachetul de livrare. Nu lăsaţi pompa să funcţioneze uscat. Evitaţi şocurile puternice şi vibraţiile la aparat. Curăţaţi aparatul cel puţin de 2 ori pe an. Păstraţi uscate fişele de racord.

Amplasarea şi racordarea Procedaţi după cum urmează:

1. Asamblaţi unitatea duzei şi sistemul de iluminat cu LED-uri şi introduceţi-le pe pompă.

– Adaptaţi numărul de prelungitoare de duză utilizate la adâncimea iazului.

2. Conectaţi conductorul de racord al pompei şi sistemul de iluminat cu LED-uri cu modulul solar. (→ Punerea în

funcţiune) – Introduceţi fiecare fişă până la opritor în mufă pentru ca legătura să fie etanşă la apă.

3. Asamblaţi setul pilonului pentru pământ şi ataşaţi-l la modulul solar.

– Aliniaţi modulul solar astfel încât mufele cu conductorii de legătură să fie orientate în jos.

4. Instalaţi modulul solar direct expus la soare.

– Recomandare: Aliniaţi modulul solar faţă de soare astfel încât să se obţină un randament energetic max.

5. Fixaţi pompa sub apă cu ventuzele pe o suprafaţă plană, curată.- RO -

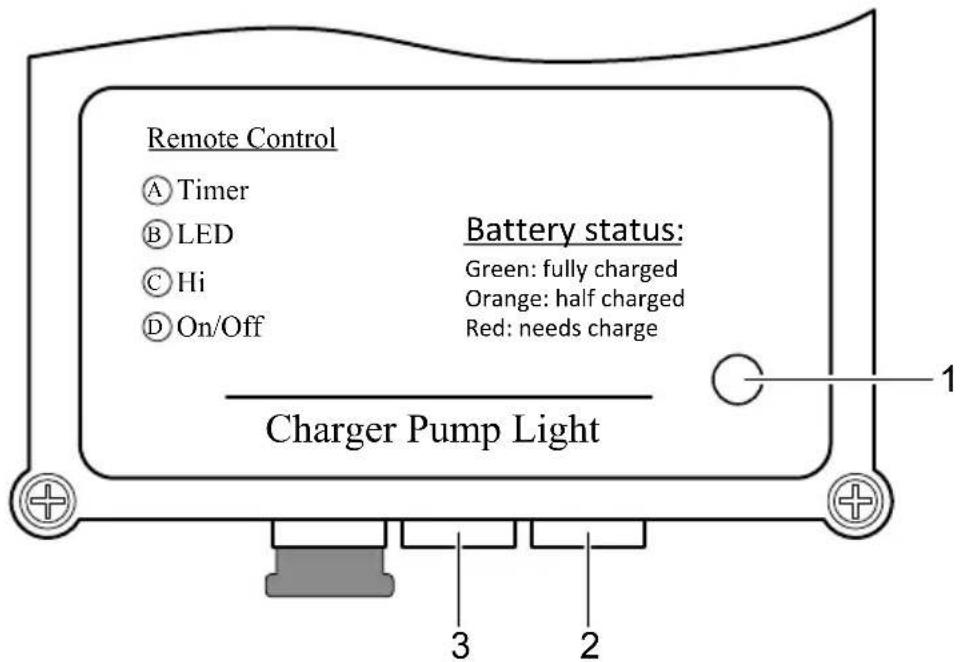

Punerea în funcţiune Procedaţi după cum urmează: Acumulatorul aparatului nu este încărcat. Înainte de prima utilizare, expuneţi aparatul timp de o zi la razele soarelui. Apoi operaţi cu aparatul folosind telecomanda. Modul solar: Racorduri şi inscripţie

Descriere Funcţia 1 Afişare LED capacitate acumulator LED-ul este aprins verde: Acumulatorul este încărcat. Timpul posibil de funcţionare a pompei 4 până la 6 ore LED-ul este aprins portocaliu: Acumulator semi-descărcat Timpul posibil de funcţionare a pompei 2 până la 3 ore LED-ul este aprins roşu: Acumulatorul aproape gol şi trebuie să fie încărcat Timpul posibil de funcţionare a pompei sub 1 oră LED-ul stins: Limita de descărcare depăşită inferior. Pompa şi sistemul de iluminare cu LED sunt deconectate. 2 Mufă de conexiune sistem de iluminare cu LED — 3 Mufă de conexiune pompă —

Raza de acţiune a telecomenzii este de maxim 10 m. Descriere Funcţia

Stabiliţi timpul de funcţionare a pompei (max. 4 h). Pentru suprascrierea setărilor actuale, deconectaţi pompa cu tasta D şi apoi stabiliţi noul timp de funcţionare a pom- pei cu tastaA. Pompa va porni automat Apăsaţi uşor tasta pentru fiecare oră 1 . Dioda de afişare se aprinde intermitent conform timpului de funcţionare a pompei reglat. Exemplu: Timp de funcţionare al pompei dorit 3 h. Apăsaţi uşor tasta A 3 succesiv. Dioda luminează inter- mitent de mai multe ori 3 succesiv

Conectarea şi deconectarea LED-urilor (se aprind numai la în condiţii de întuneric) Apăsaţi scurt tasta

Reglaţi puterea de refulare a pompei (5 trepte) Apăsaţi uşor tasta pentru fiecare treaptă 1

Conectarea şi deconectarea pompei Apăsaţi scurt tasta- RO -

Înlăturarea defecţiunilor Defecţiune Cauză Remediere Pompa nu porneşte Lipsă legătură la modulul solar

Verificaţi conexiunea cu modulul solar Racordaţi pompa la modulul solar Împingeţi fişa complet (până la opritor) în mufă Modulul solar este murdar. Curăţaţi Unitatea mobilă este blocată Curăţaţi Capacitatea acumulatorului este epuizată Încărcaţi acumulatorul cel puţin 4 ore Radiaţia solară este prea scăzută Aliniaţi modulul solar faţă de soare Pompa refulează puţin sau deloc Filtrul este înfundat Demontaţi carcasa filtrului, scoateţi filtrul şi curăţaţi Unitatea duzei este înfundată Extrageţi unitatea duzei, curăţaţi Unitatea mobilă este uzată Înlocuiţi Radiaţia solară este prea scăzută Aliniaţi modulul solar faţă de soare Capacitatea acumulatorului este epuizată. Încărcaţi acumulatorul cel puţin 4 ore LED-urile nu se aprind Lipsă legătură la modulul solar

Racordaţi sistemul de iluminat cu LED-uri la modulul solar Împingeţi fişa complet (până la opritor) în mufă Sistemul de iluminare cu LED este deconectat Conectaţi sistemul de iluminat cu LED-uri Mediul este prea luminos — Capacitatea acumulatorului este epuizată Încărcaţi acumulatorul cel puţin 4 ore Sistemul de iluminare cu LED este murdar Curăţaţi Sistemul de iluminare cu LED este defect Eliminaţi ca deşeu Aparatul nu poate fi conectat Bateria telecomenzii epuizată Înlocuiţi Telecomanda este prea departe Ţineţi cont de raza de acţiune a telecomenzii Lipsă legătură la modulul solar

Verificaţi conexiunea cu modulul solar Racordaţi pompa la modulul solar Împingeţi fişa complet (până la opritor) în mufă Acumulatorul este defect Eliminarea ca deşeu a aparatului

Curăţarea şi întreţinerea Pentru curăţarea sau întreţinerea curentă a aparatului, acesta trebuie scos din apă.

Curăţaţi aparatul Nu utilizaţi în niciun caz agenţi de curăţare sau soluţii chimice agresive, deoarece astfel poate fi atacată carcasa sau influenţată negativ funcţionarea. Agenţi de curăţare recomandaţi în cazul depunerilor de calcar persistente: – Detergent casnic fără oţet şi clor.

Procedaţi după cum urmează:

1. Dezasamblaţi aparatul.

2. Desprindeţi unitatea duzei şi sistemul de iluminare cu LED.

3. Curăţaţi carcasa filtrului şi unitatea mobilă. (→ Înlocuirea unităţii mobile)

4. Curăţaţi toate componentele.

– Utilizaţi ca ajutor o perie moale. – Clătiţi piesele cu apă curată.

5. Curăţaţi modulul solar cu o lavetă umedă şi uscaţi-l prin frecare.

6. Asamblaţi aparatul în ordinea inversă.

Înlocuirea unităţii mobile Procedaţi după cum urmează:

1. Detaşaţi carcasa filtrului de pe pompă.

2. Extrageţi buretele de filtrare din carcasa filtrului şi spălaţi-l.

3. Demontaţi capacul unităţii mobile (sistem de închidere cu baionetă, rotiţi în sens orar)

4. Scoateţi unitate mobilă şi curăţaţi-o sau înlocuiţi-o.

5. Asamblaţi aparatul în ordinea inversă.- RO -

Înlocuiţi bateria Procedaţi după cum urmează:

1. Întoarceţi telecomanda şi desprindeţi capacul prin ridicare.

2. Înlocuiţi bateria.

– Utilizaţi o baterie tip buton de tip CR 2032.

3. Închideţi la loc capacul.

Consumabile Următoarele componente sunt piese supuse uzurii şi nu fac obiectul garanţiei: Unitate de funcţionare Burete filtrant Lampă Acumulatori/ baterii

Depozitarea / depozitarea pe timp de iarnă Acordaţi atenţie domeniului admis al temperaturii de lucru. ( Date tehnice) În caz de depăşire superioară sau inferioară a valorilor limită trebuie să dezinstalaţi aparatul. Efectuaţi o curăţare temeinică şi verificaţi aparatul referitor la deteriorări. Depozitaţi aparatul într-un loc uscat şi ferit de îngheţ. Depozitaţi pompa imersată şi ferită de îngheţ.

Îndepărtarea deşeurilor

Acest aparat conţine componentele electronice şi nu este permisă eliminarea sa ca deşeu menajer! Vă rugăm să folosiţi sistemul de recuperare prevăzut pentru acesta. În prealabil, faceţi aparatul inutilizabil prin tăierea cablurilor. Înlăturaţi pentru schimbare acumulatorii şi bateriile prevăzute din aparat şi eliminaţi-le ca deşeu separat.

Evacuarea bateriilor uzate Bateriile nu fac parte din categoria deşeurilor menajere. Eliminaţi bateriile uzate numai prin sistemele de colectare prevăzute în acest sens. Eliminarea bateriilor uzate conform prevederilor Uniunii Europene În calitate de consumator, aveţi obligaţia legală de a restitui bateriile uzate. Restituirea nu se recompensează. Eliminaţi bateriile uzate fie la locurile de colectare şi reciclare publice din oraşul sau comuna dvs., fie restituiţi bateriile acolo de unde au fost cumpărate. Aceste simboluri le găsiţi pe bateriile care conţin substanţe dăunătoare: Pb = bateria conţine plumb Cd = bateria conţine cadmiu Hg = bateria conţine mercur Li = bateria conţine litium

Condiţii privind garanţia PfG asigură o garanţie de 2 ani de la data vânzării pentru defecte dovedite de material sau manoperă. Condiţia pentru garanţie este prezentarea documentului de achiziţie. Dreptul de garanţie se pierde în cazul manipulării neadecvate, a deteriorării electrice sau mecanice prin utilizare abuzivă, precum şi prin reparaţii neadecvate efectuate de ateliere ne- autorizate. Reparaţiile trebuie efectuate numai de către PfG sau atelierele autorizate de PfG. În cazul solicitării ga- ranţiei vă rugăm să trimiteţi, la PfG - cu transport plătit, aparatul pentru care efectuaţi reclamaţia sau piesa defectă, împreună cu o descriere a defecţiunii şi documentul de achiziţie. PfG îşi păstrează dreptul de a lua în calcul costurile de montare. PfG nu îşi asumă răspunderea pentru deteriorările datorate transportului. Acestea trebuie revendicate neîntârziat transportatorului. Orice alte drepturi, indiferent de natura acestora, în mod special pentru daune rezultate, sunt excluse. Această garanţie nu lezează drepturile consumatorului final faţă de comerciant.- BG -

Dimensiuni tensiunea măsurată Puterea max. Debit de pompare Coloană de apă Adâncimea de imer- sie Înălţimea fântânii Temperatura apei Temperatura ambiantă

Etanş la praf. Etanş la apă până la o adâncime de 0.6 m. Nu aruncaţi în gunoiul menajer ! Atenţie ! Citiţi instrucţiunile de utilizare !
