Producttype	Zonne-energie fonteinpomp met LED-verlichting
Merk	Pontec
Model	PondoSolar 600 Control
Voeding	Zonnepaneel en ingebouwde oplaadbare batterij
Afstandsbediening	Ja, bereik max. 10 m
Instelbaar debiet	5 niveaus
Timer	Programmeerbaar tot 4 uur
LED-verlichting	Ja, automatisch inschakelen in het donker
Lengte pompkabel	5 m
Lengte LED-kabel	5 m
Materiaal	Kunststof
Onderhoud	Minstens 2 keer per jaar reinigen
Slijtageonderdelen	Werkeenheid, filterspons, lamp, batterijen
Garantie	2 jaar
Gebruik	Waterfontein, schoon water
Beperkingen	Niet gebruiken met chemicaliën, niet droog laten draaien
Inbegrepen accessoires	Pomp, zonnepaneel, afstandsbediening, LED-verlichting, set stangen, sproeiers, steun
Batterij afstandsbediening	CR2032
Recycling	Niet bij het huisvuil gooien
Winteropslag	Vorstvrij, droog
Beschermingsklasse	Niet gespecificeerd

Veelgestelde vragen - PondoSolar 600 Control Pontec

Hoe laad ik de batterij voor de eerste keer op?

Stel het zonnepaneel gedurende een hele dag bloot aan de zon voor het eerste gebruik. De ingebouwde batterij wordt opgeladen door zonlicht.

Wat te doen als de pomp niet start?

Controleer de aansluitingen op het zonnepaneel: duw de stekkers volledig in. Zorg ervoor dat het paneel goed naar de zon is gericht. Als de batterij leeg is, laad deze dan minimaal 4 uur op.

Hoe stel ik het debiet van de pomp in?

Gebruik de C toets op de afstandsbediening. Druk langzaam een keer per niveau (5 niveaus beschikbaar).

Hoe gebruik ik de afstandsbediening?

De afstandsbediening heeft een bereik van 10 m. De toetsen: A voor de timer, B voor de LED-verlichting, C voor het debiet, D voor aan/uit van de pomp.

Hoe reinig ik de pomp?

Demonteer het apparaat, reinig het filterhuis en de werkeenheid met een zachte borstel en spoel af met schoon water. Gebruik geen agressieve middelen. Reinig ook het zonnepaneel met een vochtige doek.

Hoe vervang ik de batterij van de afstandsbediening?

Draai de afstandsbediening om, verwijder het deksel, vervang de batterij door een CR2032 en sluit deze.

Wat te doen als de LED-verlichting niet gaat branden?

Controleer de aansluiting op het zonnepaneel. De LED's gaan alleen aan in het donker. Als de batterij leeg is, laad deze dan op.

Wat zijn de slijtageonderdelen?

De slijtageonderdelen zijn: de werkeenheid, de filterspons, de lamp en de batterijen. Ze vallen niet onder de garantie.

Hoe bewaar ik de pomp in de winter?

Bewaar de pomp droog en vorstvrij. Reinig het grondig en controleer op schade. Bewaar het indien mogelijk ondergedompeld in water, maar vorstvrij.

Wat is de garantie?

De garantie is 2 jaar vanaf de aankoopdatum voor materiaal- of fabricagefouten. Deze is geldig op vertoon van het aankoopbewijs.

GEBRUIKSAANWIJZING PondoSolar 600 Control Pontec

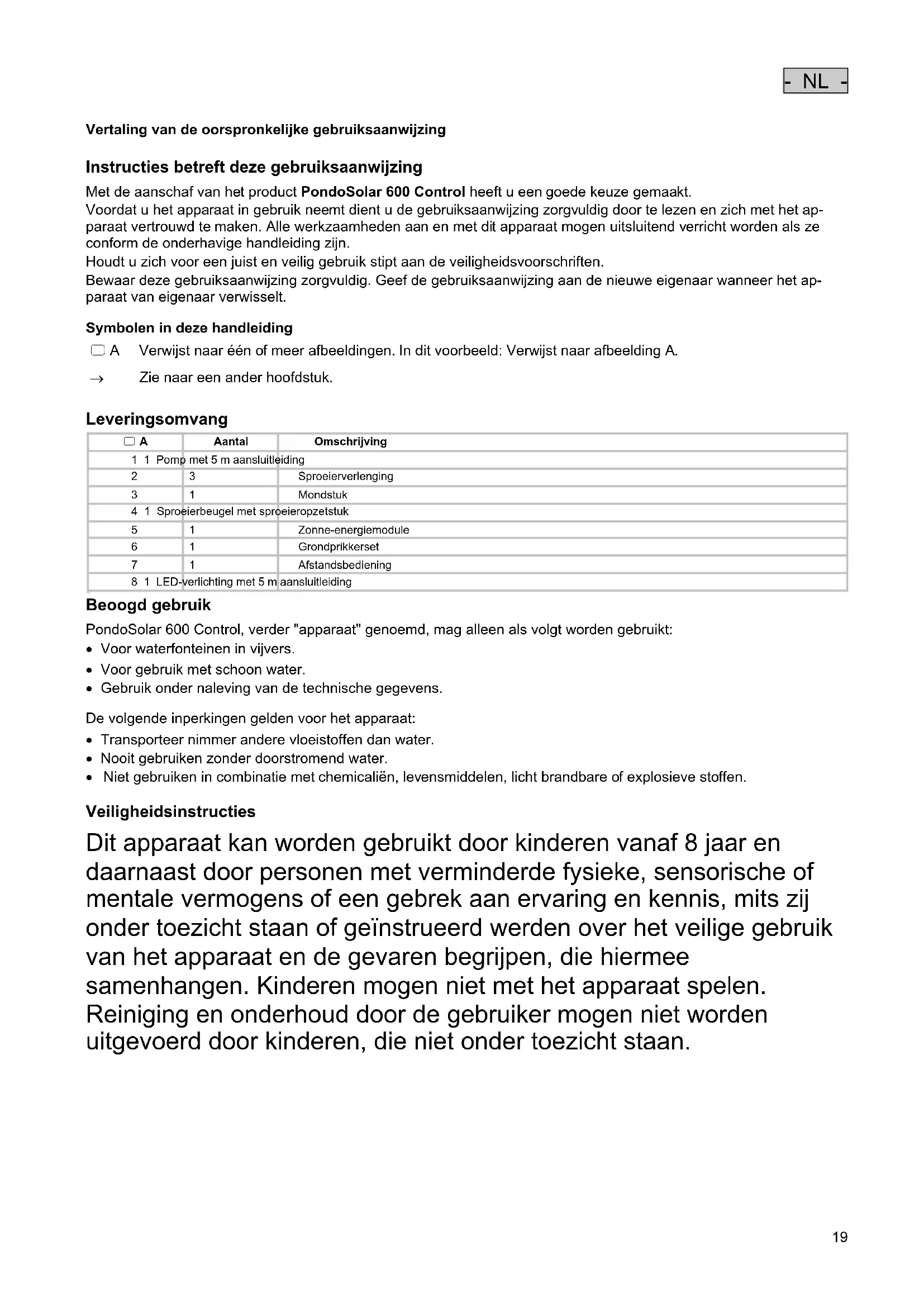

NL Gebruiksaanwijzing

Vertaling van de oorspronkelijke gebruiksaanwijzing

Instructies betreft deze gebruiksaanwijzing

Met de aanschaf van het product PondoSolar 600 Control heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt.

Symbolen in deze handleiding

□ A Verwijst naar één of meer afbeeldingen. In dit voorbeeld: Verwijst naar afbeelding A.

→ Zie naar een ander hoofdstuk.

Leveringsomvang

☐ A	Aantal	Omschrijving
1 1 Pomp met 5 m aansluitleiding
2	3	Sproeierverlenging
3	1	Mondstuk
4 1 Sproeierbeugel met sproeieropzetstuk
5	1	Zonne-energiemodule
6	1	Grondprikkerset
7	1	Afstandsbediening
8 1 LED-verlichting met 5 m aansluitleiding

Beoogd gebruik

PondoSolar 600 Control, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Voor waterfonteinen in vijvers.
• Voor gebruik met schoon water.
• Gebruik onder naleving van de technische gegevens.

De volgende inperkingen gelden voor het apparaat:

• Transporteer nimmer andere vloeistoffen dan water.
• Nooit gebruiken zonder doorstromend water.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.

Veiligheidsinstructies

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

- NL -

Veilig gebruik

• Het apparaat niet aan de leiding dragen of aan de leiding trekken.
• Installeer de leidingen zodat deze tegen beschadigingen zijn beschermd en let erop, dat er niemand over kan strui-kelen.
• Gebruik alleen oorspronkelijke vervangingsonderdelen en -toebehoren voor het apparaat.
• Elektrische apparaten en installaties met meetspanning U > 12 VAC of U >30 VDC, die in het water liggen: Apparaten en installaties spanningloos schakelen voordat u in het water grijpt.
• Gebruik de pomp alleen met de zonne-energiemodule die bij de leveringsomvang is inbegrepen.
• Laat de pomp niet drooglopen.
• Harde schokken en trillingen van het apparaat vermijden.
• Het apparaat minstens 2 maal per jaar reinigen.
  • Aansluitstekkers drooghouden.

Plaatsen en aansluiten

Zo gaat u te werk:

□ B

1. Sproeiereenheid en LED-verlichting in elkaar zetten en op de pomp steken.
2. Aantal van de toegepaste sproeierverlengstukken op de diepte van de vijver aanpassen.
3. Sluit de aansluitkabels van de pomp en de LED-verlichting aan op de zonne-energiemodule. (→ Inbedrijfstelling)
4. Elke stekker tot de aanslag in de bus drukken, zodat de verbinding waterdicht is.
5. Grondprikkerset in elkaar steken en op de zonne-energiemodule aanbrengen.
6. Zonne-energiemodule zodanig uitrichten, dat de bussen met de aansluitkabels naar beneden wijzen
7. Zonne-energiemodule direct naar de zon gericht opstellen.
   Advies: Zonne-energiemodule zo naar de zon richten dat een maximale energieopbrengst wordt verkregen.
8. Pomp onder water met de zuignappen op een gladde, schone ondergrond bevestigen.

Inbedrijfstelling

Zo gaat u te werk:

De accu van het apparaat is niet opgeladen. Laat het apparaat voor het eerste gebruik een dag lang in de zon staan.

Daarna het apparaat met de afstandsbediening bedienen.

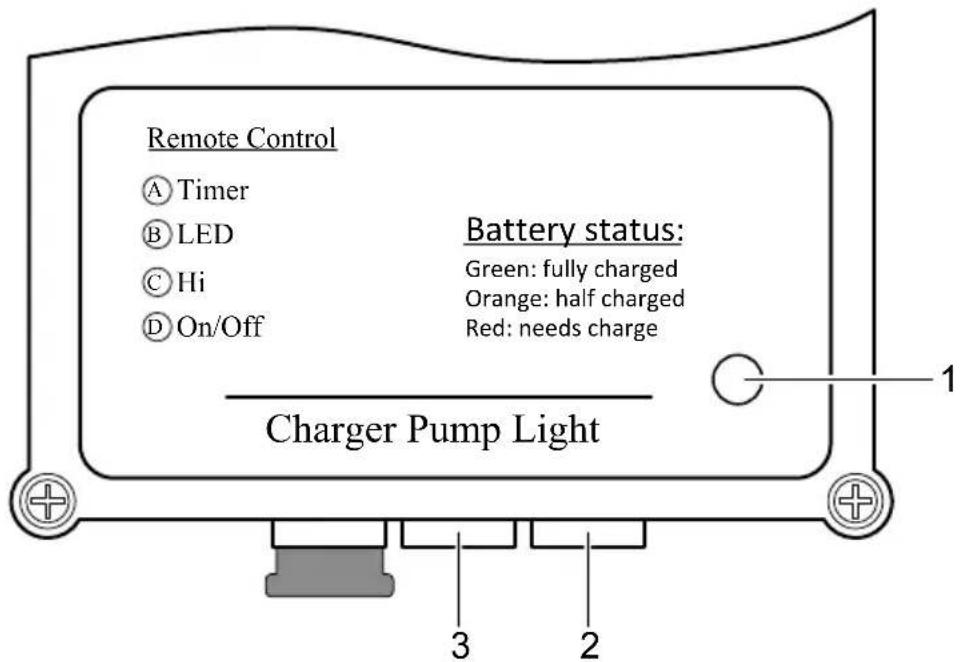

Zonne-energiemodule: Aansluitingen en opschriften

Omschrijving		Functie
1	LED-indicatie accucapaciteit.	LED brandt groen: Accu is opgeladen.- Mogelijke pomplooptijd 4 tot 6 uur
		LED brandt oranje: Accu half ontladen- Mogelijke pomplooptijd 2 tot 3 uur
		LED brandt rood: Accu bijna leeg en moet worden geladen- Mogelijke pomplooptijd minder dan 1 uur
		LED uit: Ontladingsgrens is onderschreden.- Pomp en LED-verlichting zijn uitgeschakeld.
2	Aansluitbus LED-verlichting	—
3	Aansluitbus pomp	—

Afstandsbediening

De reikwijdte van de afstandsbediening is maximaal 10 meter.

Omschrijving		Functie
A	Pomplooptijd bepalen (max. 4 uur).– Voor het overschrijven van de actuele instelling de pomp met toetsDUitschakelen en dan met toetsAde nieuwe pomplooptijd instellen. De pomp start dan automatisch	Toets voor elk uur 1 × langzaam indrukken. De indicatiediode knippert overeenkomstig de ingestelde pomplooptijd.– Voorbeeld: Gewenste pomplooptijd 3 h.Toets A 3 × langzaam opeenvolgend indrukken. Diode knippert 3 × achter elkaar
B	In- en uitschakelen van de LED's (branden alleen in het don- ker)	Knop kort indrukken:
C	Capaciteit van de pomp instellen (5 standen)	Toets voor elke stand 1 × langzaam indrukken.
D	In- en uitschakelen van de pomp	Knop kort indrukken:

Storingen verhelpen

Storing	Oorzaak Oplossing
Pomp start niet Geen verbinding zonne-energiemodule		- Verbinding met zonne-energiemodule con-troleren- Pomp op zonne-energiemodule aansluiten- Stekker volledig (tot de aanslag) in de bus drukken
Pomp transporteert weinig of geen volume	Zonne-energiemodule is vervuild. Reinigen
	Loopunit is geblokkeerd Reinigen
	Accucapaciteit is uitgeput Accu minstens 4 uur laden
	Te weinig zonnestraling Zonne-energiemodule op de zon richten.
	Filter is verstopt Filterbehuizing afnemen, filter uitnemen en rei-nigen
	Sproeiereenheid is verstopt Sproeiereenheid aftrekken, reinigen
	Rotor is versleten Vervangen
	Te weinig zonnestraling Zonne-energiemodule op de zon richten.
	Verminderde accucapaciteit. Accu minstens 4 uur laden.
LED's branden niet Geen verbinding met zonne-energiemodule		- LED-verlichting op zonne-energiemodule aansluiten- Stekker volledig (tot de aanslag) in de bus drukken
Apparaat kan niet worden ingeschakeld	LED-verlichting is uitgeschakeld LED-verlichting inschakelen
	Omgeving te helder —
	Accucapaciteit is uitgeput Accu minstens 4 uur laden
	LED-verlichting is vervuild	Reinigen
	LED-verlichting is defect	Afvoeren
	Accu afstandsbediening op	Vervangen
	Afstandsbediening op te grote afstand	Let op bereik van de afstandsbediening
	Geen verbinding met zonne-energiemodule	- Verbinding met zonne-energiemodule con-troleren- Pomp op zonne-energiemodule aansluiten- Stekker volledig (tot de aanslag) in de bus drukken
	Accu is defect	Apparaat afvoeren

Reiniging en onderhoud

Voor het reinigen of onderhouden moet het apparaat uit het water worden gehaald.

Apparaat reinigen

• Gebruik in geen geval agressieve reinigingsmiddelen of chemische oplossingen omdat daardoor de behuizing of de werking kan worden aangetast.
• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
• Azijn- en chloorvrije huishoudreiniger.

Zo gaat u te werk:

1. Apparaat demonteren.
2. Sproeierunit en LED-verlichting uit elkaar trekken.
3. Filterapparaat en rotor reinigen. (→ Rotor vervangen)
4. Alle onderdelen reinigen.
5. Ter ondersteuning een zachte borstel gebruiken.
   – Onderdelen met schoon water afspoelen.
6. Zonne-energiemodule met een vochtige doek reinigen en droogwrijven.
7. Bouw het apparaat in omgekeerde volgorde samen.

Rotor vervangen

Zo gaat u te werk:

□ C

1. Filterbehuizing van de pomp aftrekken.
2. Filterspons uit het filterhuis halen en uitspoelen.
3. Afdekking van de rotor aftrekken (bajonetsluiting, rechtsom draaien)
4. Rotor uittrekken en reinigen of vervangen.
5. Bouw het apparaat in omgekeerde volgorde samen.

Batterij vervangen

Zo gaat u te werk:

□E

1. Afstandsbediening omdraaien en afdekking optillen.

2. Batterij vervangen.

Knoopcel van type CR 2032 gebruiken.

1. Sluit de de afdekking weer.

Slijtagedelen

De volgende componenten zijn slijtageonderdelen en vallen niet onder de garantie:

- Rotor

- Filterzwam

- Lamp

- Accu's/batterijen

Opslag en overwintering

Svp letten op het toegestane temperatuurbereik voor gebruik (→Technische gegevens)

- Bij het overschrijden of onderschrijden van de grenswaarden moet u het apparaat de-installeren. Voer een grondige reiniging uit en controleer het apparaat op beschadigingen.

- Sla het apparaat droog en vorstvrij op.

- Pomp ondergedompeld en vorstvrij opslaan.

Afvoer van het afgedankte apparaat

Dit apparaat bevat elektronische onderdelen en mag niet met het huishoudelijk afval worden afgevoerd! Gebruik voor de verwijdering a.u.b. het hiervoor bedoelde retournagesysteem.

• Maak het apparaat eerst, door het afsnijden van de kabels, onbruikbaar.
• Verwijder de te vervangen accu's en batterijen uit het apparaat en voer deze afzonderlijk af.

Vewijdering van batterijen

Batterijen horen niet in het huisvuil. Verwijder gebruikte batterijen alleen via het daarvoor bestemde inleversysteem.

Verwijderen van batterijen binnen de Europese Gemeenschap

Als verbruiker bent u wettelijk verplicht, gebruikte batterijen in te leveren. Inleveren is kostenlos.

Verwijder de batterijen of via de openbare Inlever- en afvalverwerkingsystemen in uw plaats of gemeente of lever de batterijen in waar u ze hebt gekocht.

Deze tekens vindt u op schadelijke stoffen bevattende batterijen:

Pb = Batterij bevat lood

Cd = Batterij bevat cadmium

Hg = Batterij bevat kwik

Li = Batterij bevat lithium

Garantievoorwaarden

PfG geeft vanaf de verkoopdatum gedurende 2 jaar garantie op aantoonbare materiaal- en fabricagefouten. Om aanspraak te kunnen maken op garantie moet u in het bezit zijn van de kassabon. De aanspraak op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische beschadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door niet bevoegde monteurs. Reparaties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te maken van de garantie, kunt u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich het recht voor montagekosten aan te rekenen. PfG is niet aansprakelijk voor transportschade. Deze dient u onmiddellijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade, zijn uitgesloten. Deze garantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.
