РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PondoSolar 600 Control Pontec

Превод на оригиналното упътване за употреба

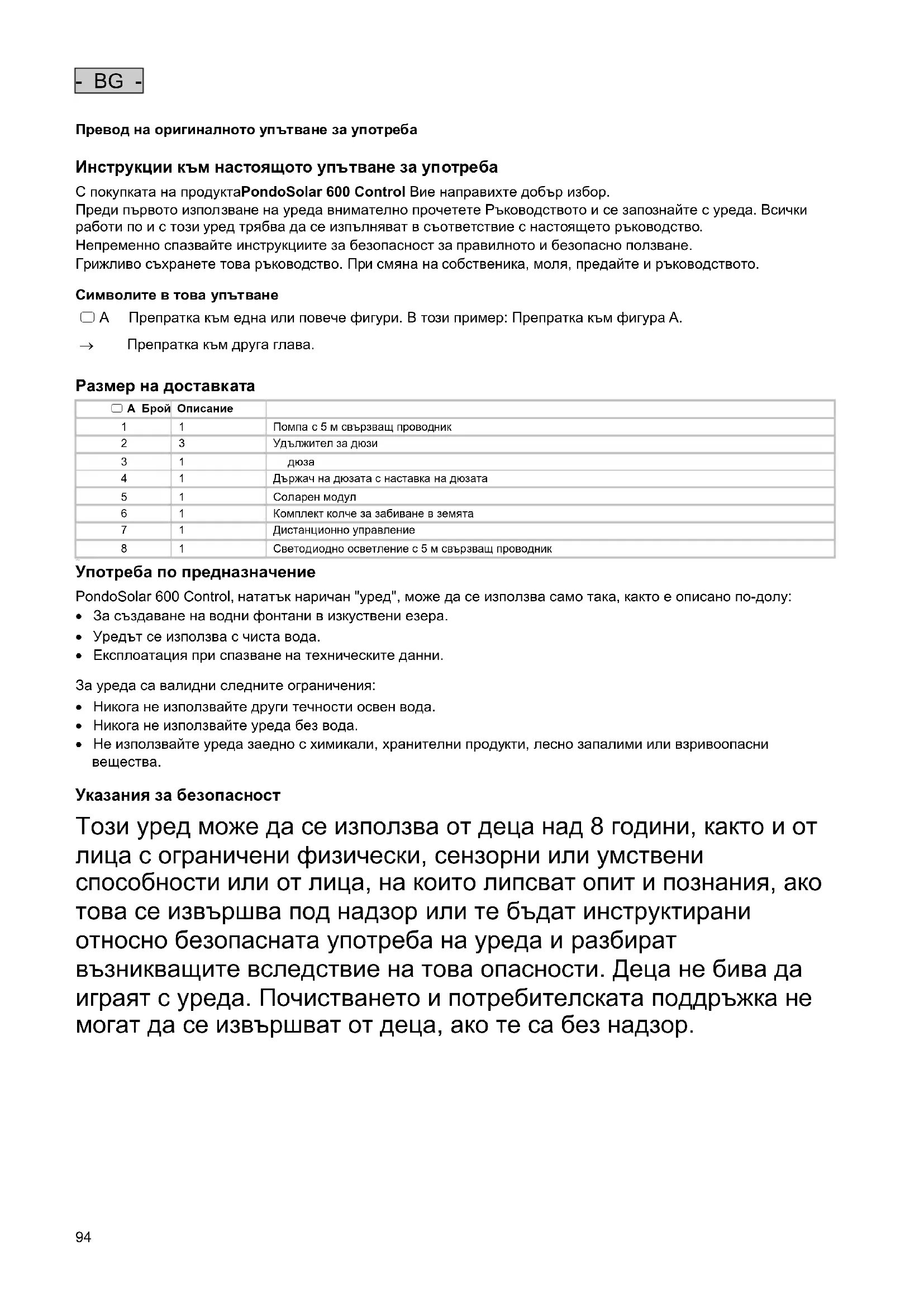

Инструкции към настоящото упътване за употреба С покупката на продуктаPondoSolar 600 Control Вие направихте добър избор. Преди първото използване на уреда внимателно прочетете Ръководството и се запознайте с уреда. Всички работи по и с този уред трябва да се изпълняват в съответствие с настоящето ръководство. Непременно спазвайте инструкциите за безопасност за правилното и безопасно ползване. Грижливо съхранете това ръководство. Пр и смяна на собственика, моля, предайте и ръководството.

Символите в това упътване A Препратка към една или повече фигури. В този пример: Препратка към фигура A.

Препратка към друга глава.

Размер на доставката

Брой Описание 1 1 Помпа с 5 м свързващ проводник 2 3 Удължител за дюзи 3 1 дюза 4 1 Държач на дюзата с наставка на дюзата 5 1 Соларен модул 6 1 Комплект колче за забиване в земята 7 1 Дистанционно управление 8 1 Светодиодно осветление с 5 м свързващ проводник

Употреба по предназначение PondoSolar 600 Control, нататък наричан "уред", може да се използва само така, както е описано по-долу: За създаване на водни фонтани в изкуствени езера. Уредът се използва с чиста вода. Експлоатация при спазване на техническите данни.

За уреда са валидни следните ограничения: Никога не използвайте други течности освен вода. Никога не използвайте уреда без вода. Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни

Указания за безопасност Този уред може да се използва от деца над 8 години, както и от лица с ограничени физически, сензорни или умствени способности или от лица, на които липсват опит и познания, ако това се извършва под надзор или те бъдат инструктирани относно безопасната употреба на уреда и разбират възникващите вследствие на това опасности. Деца не бива да играят с уреда. Почистването и потребителската поддръжка не могат да се извършват от деца, ако те са без надзор.- BG -

Безопасна работа Не носете, съответно не теглете уреда за захранващия кабел. Полагайте проводниците така, че да са предпазени от повреди и обърнете внимание на това, никой да не може да се спъне в тях. Използвайте само оригинални резервни части и оригинални аксесоари за уреда. Електрически уреди и инсталации с из числено напрежение U > 12 V AC или U >30 V DC, които са във вода: Изключете захранващото напрежение на уредите и инсталациите, преди да бъркате във водата. Използвайте помпата само с включения в обема на доставката соларен модул. Не оставяйте помпата да работи на сухо. Избягвайте силни удари и сътресения на уреда. Почиствайте уреда най-малко 2 пъти год

Дръжте свързващите щекери сухи.

Монтаж и свързване Процедирайте по следния начин:

1. Сглобете модула на дюзата и светодиодното осветление и го вкарайте върху помпата.

– Съобразете броя на използваните удължители за дюзи с дълбочината на изкуственото езеро.

2. Свържете съединителните проводници на помпата и светодиодното осветление със соларния модул.

(→ Въвеждане в експлоатация) – Вкарайте всеки щекер до упор в буксата, за да бъде съединението в одонепроницаемо.

3. Сглобете комплекта колче за забиване в земята и го поставете на соларния модул.

– Изравнете соларния модул така че буксите със свързващите проводници да сочат надолу.

4. Поставете соларния модул под директна слънчева светлина.

– Препоръка: Насочете соларния модул към слънцето така, че да се постигне макс. добив на енергия.

5. Закрепете помпата под вода върх

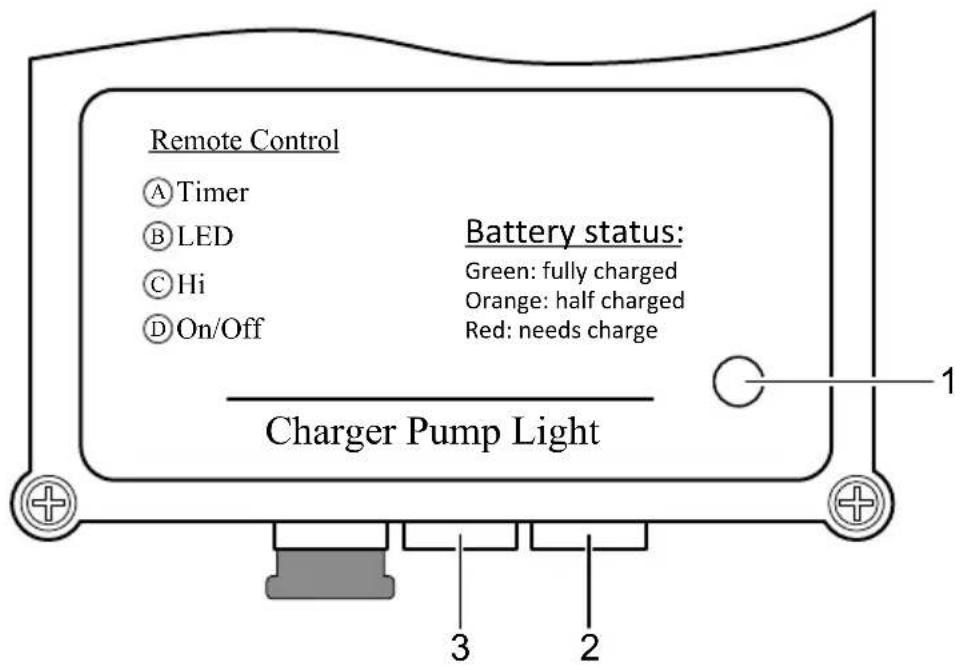

Въвеждане в експлоатация Процедирайте по следния начин: Акумулаторът на устройството не е зареден. Преди да използвате уреда за първи път го оставете един ден на слънце. След това задействайте уреда с дистанционното управление. Соларен модул: Терминали и надписи

Описание Функция 1 Светодиодно показание Капацитет на акумулатора Светодиодът свети в зелено: Акумулаторът е зареден. Възможна продължителност на работа на помпата от 4 до 6 аса Светодиодът свети в оранжево: Акумулаторът е наполовина зареден Възможна продължителност на работа на помпата от 2 до 3 аса Светодиодът свети в червено: Акумулаторът е разреден и трябва да се зареди Възможна продължителност на работа на помпата по-малко от 1 час Светодиодът не свети: Минаване под границата на зареждане. Помпата и светодиодното осветление са изключени. 2 Съединителна втулка Светодиодно осветление — 3 Съединителна втулка Помпа —

Обхватът на работа на дистанционното управление е не повече от 10 м. Описание Функция

Определяне на времето на работа на помпата (макс. 4 h). За презаписване на актуалната настройка изключете помпата с бутон D и след това определете с бутон A новото време на работа на помпата. След това помпата се включва автоматично За всеки час натиснете бавно бутон 1 . Индикаторният диод мига в съответствие с акту ално настроеното време за работа на помпата. Пример: Желано време за работа на помпата 3 h. Натиснете бавно последователно бутон A 3 . Диодът мига многократно последователно 3

Включване и изключване на светодиодите (светят само

Кратко натискане на бутона

Настройка на дебита на помпата (5 степени) За всяка степен натиснете бавно бутон 1

Включване и изключване на помпата Кратко натискане на бутона- BG -

Отстраняване на повреди Повреда Причина Помощ за отстраняване Помпата не тръгва Няма връзка към соларния модул

Проверка на свързването към соларния модул Свързване на помпата към соларния модул Вкарайте щекера напълно (до упор) в буксата. Соларният модул е замърсен. Почистете Работният елемент е блокиран Почистете Капацитетът на акумулатора е изчерпан Зареждайте акумулатора мин. 4 часа. Прекалено малко слънчево лъчение Насочете соларния модул към слънцето Помпата изпомпва малко или

Филтърът е запушен Отворете корпуса на филтъра, извадете филтъра и почистете Модулът на дюзата е запушен Изтеглете модула на дюзата, почистете Работният елемент е износен Сменете го Прекалено малко слънчево лъчение Насочете соларния модул към слънцето Капацитетът на акумулатора е изчерпан. Зареждайте акумулатора поне 4 часа Светодиодите не светят Няма връзка към соларния модул

Свързване на светодиодното осветление към соларния модул Вкарайте щекера напълно (до упор) в буксата. Светодиодното осветление е изключено Включване на светодиодното осветление Твърде светла околна среда — Капацитетът на акумулатора е изчерпан Зареждайте акумулатора мин. 4 часа. Светодиодното осветление е замърсено Почистете Светодиодното осветление е дефектно Изхвърлете Уредът не може да се включи Батерията на дистанционното управление е

Дистанционното управление е прекалено далече Спазвайте обхвата на работа на дистанционното

Няма връзка към соларния модул

Проверка на свързването към соларния модул Свързване на помпата към соларния модул Вкарайте щекера напълно (до упор) в буксата. Батерията е дефектна Изхвърлете уреда

Почистване и поддръжка При почистване или пауза уредът трябва да се извади от водата.

Почистете уреда В никакъв случай не използвайте агресивни почистващи препарати или химически разтвори, тъй като корпусът може да се повреди или да се наруши начинът на функциониране. Препоръчани почистващи препарати при упорити варовикови отлагания: – Домакински почистващ препарат без съдържание на оцет и хлор.

2. Разединете чрез дърпане модула на дюзата и светодиодното осветление.

3. Почистете корпуса на филтъра и работния елемент. (→ Смяна на двигателя)

4. Почистете всички части.

– Помогнете си с мека четка. – Изплакнете частите с чиста вода.

5. Почистете соларния модул с влажна кърпа и избършете до сухо.

6. Сглобете уреда в обратна последователност.

1. Изтеглете корпуса на филтъра от помпата.

2. Свалете и изплакнете филтърната пяна на тялото на филтъра.

3. Изтеглете капака на работния елемент и извадете работния елемент (байонетно затваряне, по посока на

часовниковата стрелка).

4. Извадете двигателя и го почистете или сменете.

5. Сглобете уреда в обратна последователност.- BG -

1. Завъртете дистанционното управление и вдигнете капака.

2. Сменете батерията.

– Използвайте батерия тип "копче" тип CR 2032.

3. Отново затворете капачето.

Бързо износващи се части Следните компоненти са бързо износващи се части и не подлежат на гаранционно обслужване: Работен елемент Филтърна гъба Осветително тяло Акумулатори/батерии

Съхранение/зазимяване Съблюдавайте допустимия диапазон на работната температура. ( Технически данни) При надвишаване на граничните стойности или падане под тях трябва да деинсталирате уреда. Почистете основно и проверете уреда за повреди. Съхранявайте уреда на сухо и защитено от замръзване място. Съхранявайте помпата потопена на защитено от замръзване място.

Този уред съдържа електронни детайли и не бива да се изхвърля като битов отпадък! Моля, използвайте предвидената за целта система за обратно приемане. Преди това отрежете кабелите, за да стане уредът неизползваем. За смяна, свалете акумулаторите и батериите от уреда и ги изхвърлете според предписанията.

Отстраняване като отпадък на батерии Батериите да не се изхвърлят при битовите отпадъци. Изхвърляйте употребените батерии само чрез предвидената за целта система за обратно приемане. Изхвърляне като отпадък на батерии в рамките на Европейската общност Като потребител сте задължени от закона да връщате употребените батерии. Връщането обратно не се

Отстранете ка то отпадък батериите или с помощта на обществената система за обратно приемане и рециклиране във Вашия град или община, или върнете батериите там, където сте ги купили. Следните знаци ще намерите върху съдържащите вредни вещества батерии: Pb = батерията съдържа олово Cd = батерията съдържа кадмий Hg = батерията съдържа живак Li = батерията съдържа литий

Гаранционни условия PfG предоставя гаранция за доказуеми дефекти в материалите и при производството от 2 години от датата на продажба. Изискване за използване на гаранцията е да представите документа за закупуване. При неправилна работа с уреда, при електрическа или механична повреда поради невнимателна работа с уреда, както и при ремонт от неоторизирани лица и сервизи право то на гаранция се губи. Ремонти могат да се извършват само от PfG или от оторизирани от PfG сервизи. Когато имате заявка за използване на гаранцията, изпратете уреда или дефектната част с описание на дефекта и документа за закупуване до офиса/завода на PfG. PfG си запазва правото да Ви начисли разходите по монтажа. PfG не но си отговорност за повреди при транспортиране. Рекламации за тях трябва да предявите незабавно към транспортната фирма. Изключват се по-големи претенции, от всякакъв вид, и по-специално за последвали индиректни щети. Тази гаранция не засяга правото на претенции на краен клиент срещу търговеца.- UK -

Размери номинално напрежение Макс.

Дебит Воден стълб дълбочина на

Защитено от прах. Водоустойчив до дълбочина 0.6 м Не изхвърляйте заедно с обикновения домакински боклук!

Прочетете упътването
