Produkttyp	Solarbrunnenpumpe mit LED-Beleuchtung
Marke	Pontec
Modell	PondoSolar 600 Control
Stromversorgung	Solarmodul und integrierter Akku
Fernbedienung	Ja, Reichweite max. 10 m
Einstellbare Durchflussmenge	5 Stufen
Timer	Programmierbar bis zu 4 Stunden
LED-Beleuchtung	Ja, automatische Einschaltung bei Dunkelheit
Kabellänge Pumpe	5 m
Kabellänge LED	5 m
Material	Kunststoff
Wartung	Mindestens 2 Mal pro Jahr reinigen
Verschleißteile	Funktionseinheit, Filterschaum, Glühlampe, Batterien
Garantie	2 Jahre
Verwendung	Wasserbrunnen, sauberes Wasser
Einschränkungen	Nicht mit Chemikalien verwenden, nicht trocken laufen lassen
Im Lieferumfang enthaltene Zubehörteile	Pumpe, Solarmodul, Fernbedienung, LED-Beleuchtung, Stangenset, Düsen, Halterung
Fernbedienungsbatterie	CR2032
Recycling	Nicht mit dem Hausmüll entsorgen
Winterlagerung	Frostfrei, trocken
Schutzart	Nicht angegeben

Häufig gestellte Fragen - PondoSolar 600 Control Pontec

Wie lade ich den Akku zum ersten Mal auf?

Setzen Sie das Solarmodul vor dem ersten Gebrauch einen ganzen Tag lang der Sonne aus. Der integrierte Akku wird durch Sonneneinstrahlung aufgeladen.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Verbindungen zum Solarmodul: Stecken Sie die Stecker bis zum Anschlag ein. Stellen Sie sicher, dass das Modul zur Sonne ausgerichtet ist. Wenn der Akku entladen ist, laden Sie ihn mindestens 4 Stunden lang auf.

Wie stelle ich die Durchflussmenge der Pumpe ein?

Verwenden Sie die Taste C auf der Fernbedienung. Drücken Sie langsam einmal pro Stufe (5 Stufen verfügbar).

Wie verwende ich die Fernbedienung?

Die Fernbedienung hat eine Reichweite von 10 m. Die Tasten: A für Timer, B für LED-Beleuchtung, C für Durchfluss, D für Ein/Aus der Pumpe.

Wie reinige ich die Pumpe?

Zerlegen Sie das Gerät, reinigen Sie den Filterkörper und die Funktionseinheit mit einer weichen Bürste und spülen Sie sie mit klarem Wasser ab. Verwenden Sie keine aggressiven Reinigungsmittel. Reinigen Sie auch das Solarmodul mit einem feuchten Tuch.

Wie wechsle ich die Batterie der Fernbedienung?

Drehen Sie die Fernbedienung um, entfernen Sie den Deckel, ersetzen Sie die Batterie durch eine CR2032 und schließen Sie sie wieder.

Was tun, wenn die LED-Beleuchtung nicht leuchtet?

Überprüfen Sie die Verbindung zum Solarmodul. Die LEDs leuchten nur bei Dunkelheit. Wenn der Akku entladen ist, laden Sie ihn auf.

Welche Verschleißteile gibt es?

Die Verschleißteile sind: die Funktionseinheit, der Filterschaum, die Glühlampe und die Batterien. Sie sind nicht von der Garantie abgedeckt.

Wie lagere ich die Pumpe im Winter?

Lagern Sie die Pumpe trocken und frostfrei. Reinigen Sie sie gründlich und prüfen Sie auf Schäden. Bewahren Sie sie wenn möglich in Wasser getaucht, aber frostfrei auf.

Was ist die Garantie?

Die Garantie beträgt 2 Jahre ab Kaufdatum für Material- oder Herstellungsfehler. Sie gilt gegen Vorlage des Kaufbelegs.

BEDIENUNGSANLEITUNG PondoSolar 600 Control Pontec

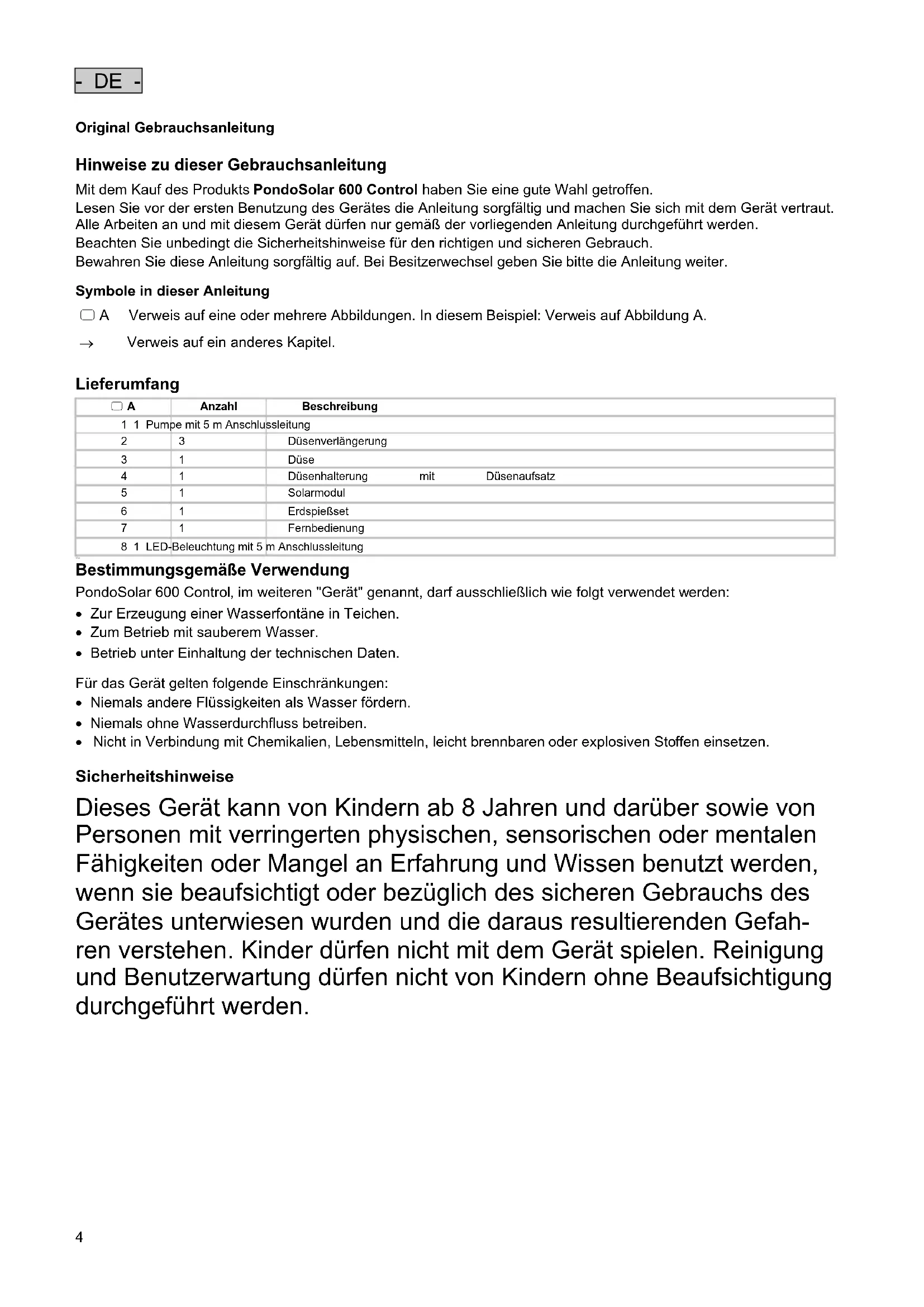

DE Gebrauchsanleitung

Original Gebrauchsanleitung

Hinweise zu dieser Gebrauchsanleitung

Mit dem Kauf des Produkts PondoSolar 600 Control haben Sie eine gute Wahl getroffen.

Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.

Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.

Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.

Symbole in dieser Anleitung

☐ A Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.

→ Verweis auf ein anderes Kapitel.

Lieferumfang

☐ A	Anzahl	Beschreibung
1 1 Pumpe mit 5 m Anschlussleitung
2	3	Düsenverlängerung
3	1	Düse
4	1	Düsenhalterung mit Düsenaufsatz
5	1	Solarmodul
6	1	Erdspießset
7	1	Fernbedienung
8 1 LED-Beleuchtung mit 5 m Anschlussleitung

Bestimmungsgemäße Verwendung

PondoSolar 600 Control, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:

• Zur Erzeugung einer Wasserfontäne in Teichen.
  • Zum Betrieb mit sauberem Wasser.
• Betrieb unter Einhaltung der technischen Daten.

Für das Gerät gelten folgende Einschränkungen:

• Niemals andere Flüssigkeiten als Wasser fördern.
• Niemals ohne Wasserdurchfluss betreiben.

- Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherer Betrieb

• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
• Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
• Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.
• Betreiben Sie die Pumpe nur mit dem im Lieferumfang enthaltenen Solarmodul.
• Lassen Sie die Pumpe nicht trockenlaufen.
• Harte Stöße und Erschütterungen des Gerätes vermeiden.
• Das Gerät mindestens 2-mal jährlich reinigen.
• Halten Sie die Anschlussstecker trocken.

Aufstellen und Anschließen

So gehen Sie vor:

□ B

1. Düseneinheit und LED-Beleuchtung zusammensetzen und auf Pumpe stecken.
2. Anzahl der verwendeten Düsenverlängerung der Teichtiefe anpassen.
3. Anschlussleitungen der Pumpe und der LED-Beleuchtung mit Solarmodul verbinden. (→ Inbetriebnahme)
4. Jeden Stecker bis zum Anschlag in die Buchse drücken, damit die Verbindung wasserdicht ist.
5. Erdspießset zusammenstecken und am Solarmodul anbringen.
6. Solarmodul so ausrichten, dass die Buchsen mit den Anschlussleitungen nach unten zeigen
7. Solarmodul direkt der Sonne ausgesetzt aufstellen.
8. Empfehlung: Solarmodul so zur Sonne ausrichten, dass eine max. Energieausbeute erreicht wird.
9. Pumpe unter Wasser auf einem glatten, sauberen Untergrund mit den Saugnäpfen fixieren.

Inbetriebnahme

So gehen Sie vor:

Der Akku des Geräts ist nicht geladen. Vor dem ersten Einsatz das Gerät einen Tag lang der Sonnenstrahlung aussetzen. Anschließend das Gerät mit der Fernbedienung bedienen.

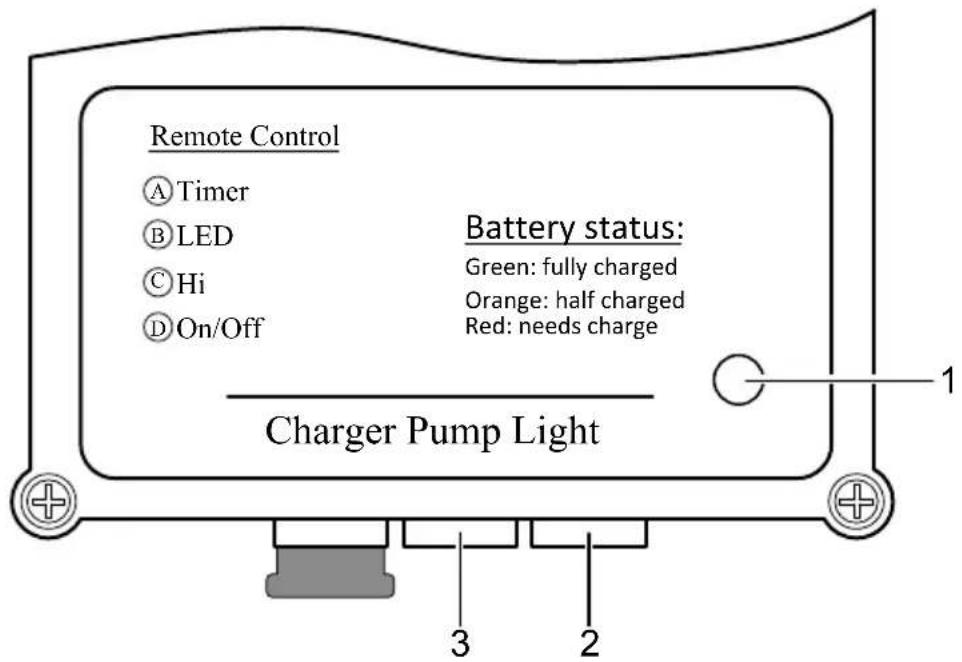

Solarmodul: Anschlüsse und Beschriftung

Beschreibung		Funktion
1	LED-Anzeige Akkukapazität	LED leuchtet Grün: Akku ist aufgeladen.- Mögliche Pumpenlaufzeit 4 bis 6 Stunden
		LED leuchtet Orange: Akku halb entladen- Mögliche Pumpenlaufzeit 2 bis 3 Stunden
		LED leuchtet Rot: Akku fast leer und sollte geladen werden- Mögliche Pumpenlaufzeit weniger als 1 Stunde
		LED aus: Entladungsgrenze unterschritten.- Pumpe und LED-Beleuchtung sind ausgeschaltet.
2	Anschlussbuchse LED Beleuchtung	—
3	Anschlussbuchse Pumpe	—

Fernbedienung

□D

Die Reichweite der Fernbedienung beträgt maximal 10 m.

Beschreibung		Funktion
A	Pumpenlaufzeit festlegen (max. 4 h).– Zum Überschreiben der aktuellen Einstellung Pumpe mit Taste D ausschalten und dann mit Taste A neue Pumpenlaufzeit festlegen. Pumpe läuft dann automatisch an	Taste für jede Stunde 1 × langsam drücken. Die Anzeigediode blinkt entsprechend der jetzt eingestellten Pumpenlaufzeit.– Beispiel: Gewünschte Pumpenlaufzeit 3 h.Taste A 3 × langsam hintereinander drücken. Diode blinkt mehrmals 3 × hintereinander
B	Ein- und Ausschaltern der LEDs (leuchten nur bei Dunkelheit)	Taste kurz drücken
C	Förderleistung der Pumpe einstellen (5 Stufen)	Taste für jede Stufe 1 × langsam drücken
D	Ein- und Ausschalten der Pumpe	Taste kurz drücken

Störungsbeseitigung

Störung	Ursache	Abhilfe
Pumpe läuft nicht an Keine Verbindung	Solarmodul	- Verbindung zum Solarmodul überprüfen- Pumpe an Solarmodul anschließen- Stecker vollständig (bis zum Anschlag) in die Buchse drücken
	Solarmodul ist verschmutzt. Reinigen
	Laufeinheit ist blockiert Reinigen
	Akkukapazität ist erschöpft Akku min. 4 Stunden laden
	Sonneneinstrahlung ist zu gering Solarmodul zur Sonne ausrichten
Pumpe fördert kaum oder nicht Filter ist verstopft Filtergehäuse abnehmen, Filter entnehmen		und reinigen
LEDs leuchten nicht Keine Verbindung zum Solarmodul		- LED-Beleuchtung an Solarmodul anschließen- Stecker vollständig (bis zum Anschlag) in die Buchse drücken
Gerät lässt sich nicht einschalten	Batterie der Fernbedienung erschöpft	Ersetzen
	Fernbedienung zu weit entfernt	Reichweite der Fernbedienung beachten
	Keine Verbindung zum Solarmodul	- Verbindung zum Solarmodul überprüfen- Pumpe an Solarmodul anschließen- Stecker vollständig (bis zum Anschlag) in die Buchse drücken
	Akku ist defekt	Gerät entsorgen

Reinigung und Wartung

Zum Reinigen oder Warten muss das Gerät aus dem Wasser genommen werden.

Gerät reinigen

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden kann.
• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
  – Essig- und chlorfreien Haushaltsreiniger.

So gehen Sie vor:

1. Gerät auseinanderbauen.
2. Düseineinheit und LED Beleuchtung auseinanderziehen.
3. Filtergehäuse und Laufeinheit reinigen. (→ Laufeinheit ersetzen)
4. Alle Teile reinigen.
   – Zur Unterstützung eine weiche Bürste verwenden.
   – Teile mit klarem Wasser abspülen.
5. Solarmodul mit einem feuchten Putztuch reinigen und trocken reiben.
6. Gerät in umgekehrter Reihenfolge zusammenbauen.

Laufeinheit ersetzen

So gehen Sie vor:

□ C

1. Filtergehäuse von der Pumpe abziehen.
2. Filterschwamm dem Filtergehäuse entnehmen und ausspülen.
3. Abdeckung der Laufeinheit abziehen (Bajonettverschluss, im Uhrzeigersinn drehen)
4. Laufeinheit herausziehen und reinigen oder ersetzen.
5. Gerät in umgekehrter Reihenfolge zusammenbauen.

- DE -

Batterie wechseln

So gehen Sie vor:

□ E

1. Fernbedienung umdrehen und Abdeckung abheben.

2. Batterie ersetzen.

- Knopfzelle vom Typ CR 2032 verwenden.

1. Abdeckung wieder schließen.

Verschleißteile

Folgende Komponenten sind Verschleißteile und unterliegen nicht der Gewährleistung:

- Laufeinheit

- Filterschwamm

- Leuchtmittel

- Akkus/Batterien

Lagern/Überwintern

Beachten Sie den zulässigen Betriebstemperaturbereich. (→ Technische Daten)

- Bei Überschreiten oder Unterschreiten der Grenzwerte müssen Sie das Gerät deinstallieren. Führen Sie eine gründliche Reinigung durch und prüfen Sie das Gerät auf Beschädigungen.

- Gerät trocken und frostfrei lagern.

- Pumpe getaucht und frostfrei lagern.

Entsorgung

Dieses Gerät enthält elektronische Bauteile und darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahmesystem.

- Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.

- Entfernen Sie zum Austausch vorgesehene Akkus und Batterien aus dem Gerät und entsorgen Sie diese separat.

Entsorgung von Batterien

Batterien gehören nicht in den Hausmüll. Entsorgen Sie verbrauchte Batterien nur über das dafür vorgesehene Rücknahmesystem.

Entsorgung von Batterien innerhalb der Europäischen Gemeinschaft

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Die Rückgabe ist unentgeltlich. Entsorgen Sie die Batterien entweder über die öffentlichen Rücknahme- und Recyclingsysteme in Ihrer Stadt oder Gemeinde oder geben Sie die Batterien dort zurück, wo sie gekauft wurden.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Li = Batterie enthält Lithium

Garantiebedingungen

PfG gewährt 2 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werkstätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmeldung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.
