BEDIENUNGSANLEITUNG PondoMax Eco 8500 C Pontec

Gebrauchsan leitung EN Operating instructions

- DE - Original Gebrauchsanleitung

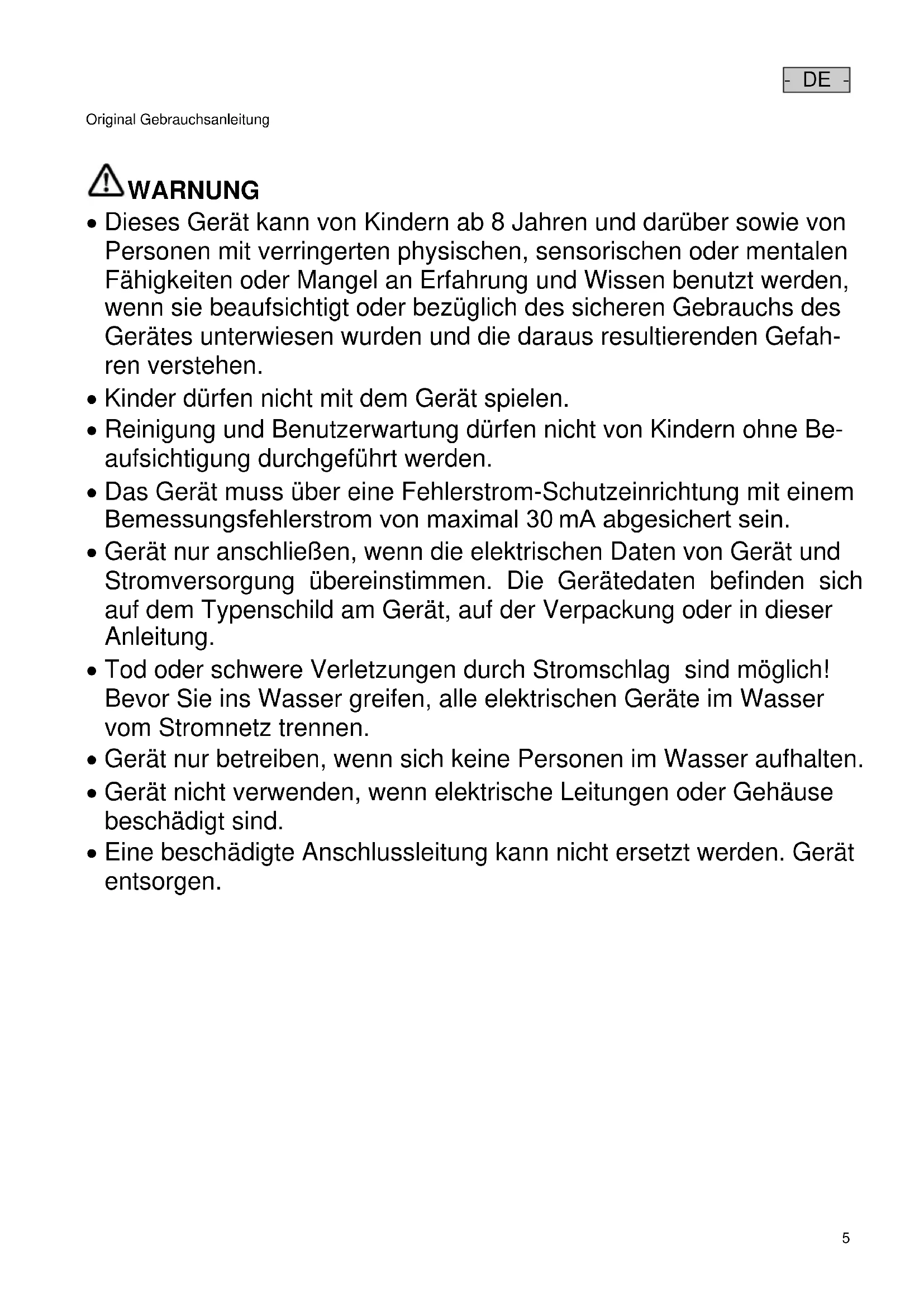

WARNUNG WARNUNG Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be- aufsichtigung durchgeführt werden. Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung. Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen. Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten. Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind. Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät entsorgen.- DE -

Hinweise zu dieser Gebrauchsanleitung Mit dem Kauf des Produkts PondoMax Eco 8500 C / 11500 C / 17500 C haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Sicherheitshinweise Vorschriftsmäßige elektrische Installation Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elekt- rofachkraft vorgenommen werden. Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft. Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt). Steckerverbindungen vor Feuchtigkeit schützen. Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen. Sicherer Betrieb Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten. Gerät nicht an der elektrischen Leitung tragen oder ziehen. Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann. Niemals technische Änderungen am Gerät vornehmen. Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren. Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden. Produktbeschreibung Übersicht

Filtergehäuse mit Filterpumpe

Controller zur Leistungssteuerung der Filterpumpe 3 Stufenschlauchtülle mit Überwurfmutter Bestimmungsgemäße Verwendung Das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt verwenden: Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bachlaufsysteme. Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen: Nicht in Schwimmteichen verwenden. Niemals mit anderen Flüssigkeiten als Wasser betreiben. Niemals ohne Wasserdurchfluss betreiben. Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen. Nicht für gewerbliche oder industrielle Zwecke verwenden. Nicht an die Hauswasserversorgung anschließen.- DE -

Aufstellen und Anschließen

W A R N U N G Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt. Das Gerät niemals in begehbaren Gewässern (Schwimmteichen, Schwimmbädern etc.) verwenden. Den Controller mit einem Abstand von mindestens 2 m zum Wasser aufstellen. Elektrische Komponenten (Steckdosen, Leitungen etc.), die eine Spannung U > 12 V AC oder U > 30 V DC führen, mit einem Abstand von mindestens 2 m zum Wasser installieren. Pumpe getaucht aufstellen Gerät nur unterhalb des Wasserspiegels aufstellen. Das Gerät waagerecht und standsicher auf festem Untergrund aufstellen. Den Controller vor direkter Sonneneinstrahlung schützen. So gehen Sie vor:

1. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.

– Dadurch werden Druckverluste reduziert.

2. Stufenschlauchtülle mit Überwurfmutter auf den Ausgang schrauben.

– Vor dem Festziehen der Überwurfmutter die Stufenschlauchtülle ausrichten.

3. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-

chern. Pumpe trocken aufstellen

Schwimmteich oder Pool, in dem sich Personen aufhalten können: – Das Gerät mindestens 2 m vom Wasser entfernt aufstellen. Die Pumpe vor direkter Sonneneinstrahlung schützen. Den Controller vor direkter Sonneneinstrahlung schützen. So gehen Sie vor:

1. Die Schrauben entfernen.

– Die Schrauben dienen als Transportsicherung und sind für den Betrieb nicht erforderlich.

2. Den Rasthaken betätigen und die Filteroberschale aufklappen. Dann die Pumpe herausnehmen.

3. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.

– Dadurch werden Druckverluste reduziert.

4. Die Stufenschlauchtülle mit Dichtung auf den Eingang schrauben.

5. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-

6. Stufenschlauchtülle mit Überwurfmutter und Dichtung auf den Ausgang schrauben.

7. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-

chern. Controller an der Wand befestigen So gehen Sie vor:

1. Geeignete Schraube in die Wand drehen.

2. Controller auf die Schraube setzen.

– Der Schraubenkopf muss im Aufhänger auf der Rückseite des Controllers sitzen.- DE -

Inbetriebnahme H I N W E I S Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektrische Bauteile. Gerät nicht an eine dimmbare Stromversorgung anschließen. Einschalten Erst den Controller mit dem Stromnetz verbinden, dann die Pumpe am Controller einschalten. Ausschalten Pumpe am Controller ausschalten. Bei Arbeiten am Gerät den Controller vom Stromnetz trennen. Bedienung Übersicht Controller PMX0019 Beschreibung Funktion 1 Vierstelliges Display

Anzeige der Leistung in Prozent (%) oder Watt (W)

Anzeige des Fehlercodes bei einem Fehler

Taste "Ein/Aus" Pumpe ein

Pfeiltasten Leistung erhöhen oder verringern 4 Taste "% / W" Anzeige zwischen Leistungswerte in Prozent (%) oder Watt (W) um- schalten 5 % LED leuchtet, wenn im Display die Leistungswerte in Prozent (%) an- gezeigt werden 6 W LED leuchtet, wenn im Display Leistungswerte in Watt (W) angezeigt werden- DE -

Bedienfunktionen Pumpe einschalten/ausschalten So gehen Sie vor Info Taste kurz drücken, um die Pumpe ein- oder aus- zuschalten. Bei ausgeschalteter Pumpe wird auf dem Display "OFF" angezeigt. Leistung erhöhen/verringern So gehen Sie vor Info Gewünschte Taste mehrmals drücken oder ge- drückt halten, um die Leistung zu ändern. Bei Betätigung einer Taste zeigt das Display die Leistungswerte automa- tisch in Prozent (%) an. Einstellbarer Bereich: 1 % … 100 % Schrittweite: 1 % Der eingestellte Wert wird direkt übernommen. Nach 15 s ohne Bedienung wechselt der Controller automatisch zur An- zeige in "W". Aktuellen Leistungswert anzeigen So gehen Sie vor

Taste kurz drücken, um die Anzeige im Display umzuschalten. Anzeige "W" Zeigt den aktuellen Leistungswert der Pumpe in Watt an. Toleranz: ±5 % von der max. Leistungsaufnahme. Anzeige "%" Zeigt den aktuellen Leistungswert der Pumpe in Prozent an. Anzeigebereich: 1 bis 100 Nach 15 s ohne Bedienung wechselt der Controller automatisch zur An- zeige in "W". Störungsbeseitigung Übersicht möglicher Störungen Störung Ursache Abhilfe Die Pumpe läuft nicht an Netzspannung fehlt Netzspannung überprüfen

Zule itungen kontrollieren Pumpe nicht eingeschaltet Pumpe am Controller einschalten Pumpe fördert nicht Filtergehäuse verstopft Filterschalen reinigen Starke Wasserverschmutzung Pumpe reinigen. Nach Abkühlen des Motors schaltet sich die Pumpe automa- tisch wieder ein. Pumpe zu weit heruntergeregelt Am Controller die Drehzahl der Pumpe erhöhen Laufeinheit ist blockiert Netzstecker ziehen und Hindernis entfernen. Anschließend Pumpe wieder ein- schalten. Fördermenge ungenügend Filtergehäuse verstopft Filters chalen reinigen Zu hohe Verluste in den Zuleitun- gen Größeren Schlauchdurchmesser wählen Stufenschlauchtülle auf Schlauchdurchmesser anpassen Schlauchlänge auf nötiges Minimum reduzieren

Unnötige Verbindungsteile vermeiden Pumpe zu weit heruntergeregelt Am Controller die Drehzahl der Pumpe erhöhen Pumpe schaltet nach kur- zer Laufzeit ab Starke Wasserverschmutzung Pumpe reinigen. Nach Abkühlen des Motors schaltet sich die Pumpe automa- tisch wieder ein. Laufeinheit ist blockiert Netzstecker ziehen und Hindernis entfernen. Anschließend Pumpe wieder ein- schalten. Pumpe ist trocken gelaufen Pumpe fluten. Bei Betrieb im Teich das Gerät vollständig untertauchen.- DE -

Fehlermeldungen Nach Beseitigung des Fehlers wird die Fehlermeldung automatisch zurückgesetzt. Fehlermeldung Ursache Abhilfe Er1 Fehlende Verbindung zur Pumpe, Kabelbruch Netzstecker ziehen, ca. 10 s warten. Anschließend Pumpe wieder einschalten. Ist die Fehlermeldung weiterhin aktiv, liegt ein Kabelbruch vor. Die Pumpe zwecks Reparatur zum Fachhändler geben oder an PfG schicken. Er3 Übertemperatur Prüfen, ob die Laufeinheit leichtgängig ist Bei schwergängiger Laufeinheit benötigt die Pumpe zu viel Leistung

Die Umgebungstemperatur ist zu hoch Er4 Überstrom Prüfen, ob die Laufeinheit leichtgängig ist

Bei schwergängig er Laufeinheit benötigt die Pumpe zu viel Leistung Er5 Pumpe blockiert Pumpe überprüfen und Hindernis entfernen Er6 Trockenlauf Pumpe ins Wasser tauchen

Bei Trockenaufstellung für Wasserzufluss sorgen Er7 Überspannung Pumpe an korrekter Netzspannung betreiben

Das Gerät ist nicht für den vorhandenen Netzspannungsbereich geeignet Er8 Unterspannung Verlängerungsleitung zur Pumpe möglichst kurz halten. Durch den Spannungsabfall bei langen Leitungen ist die Spannung an der Pumpe zu gering. Verlängerungsleitung zur Pumpe mit größerem Leiterquerschnitt verwenden. Durch den Spannungsabfall bei Leitungen mit zu kleinem Leiterquerschnitt ist die Spannung an der Pumpe zu gering. Reinigung und Wartung Gerät reinigen T I P P Empfehlung zur Reinigung: Gerät nach Bedarf, aber mindestens 2-mal jährlich, reinigen. An der Pumpe besonders Laufeinheit und Pumpengehäuse reinigen. Bei nachlassender Leistung das Filtergehäuse mit einer weichen Bürste unter fließendem Wasser reinigen. Keine Reinigungsmittel oder chemische Lösungen verwenden. Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Essig- und chlorfreien Haushaltsreiniger. Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen. Laufeinheit reinigen/ersetzen So gehen Sie vor:

1. Die Schrauben entfernen.

– Die Schrauben dienen als Transportsicherung und sind für den Betrieb nicht erforderlich.

2. Den Rasthaken betätigen und die Filteroberschale aufklappen.

3. Die Pumpe herausnehmen.

4. Die Schrauben entfernen.

5. Das Pumpengehäuse mit Haltering, Dichtung und Laufeinheit abnehmen.

– Alle Teile unter fließendem Wasser und mit einer weichen Bürste reinigen, beschädigte Teile ersetzen.

6. Gerät in umgekehrter Reihenfolge zusammenbauen.

– Die Leitung der Pumpe so in die Kabelöffnung der Filterunterschale legen, dass die Leitung beim Schließen des Filtergehäuses nicht gequetscht wird.- DE -

Lagern/Überwintern Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden. So lagern Sie das Gerät richtig: Gerät gründlich reinigen, auf Beschädigungen prüfen, beschädigte Teile ersetzen. Elektrische Anschlüsse vor Feuchtigkeit und Verschmutzung schützen. Pumpe getaucht und frostfrei lagern. Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen. Verschleißteile Laufeinheit Entsorgung H I N W E I S Dieses Gerät darf nicht als Hausmüll entsorgt werden. Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahme- system entsorgen. Garantiebedingungen PfG gewährt 3 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Verschleißteile, wie z.B. Leuchtmittel etc. sind nicht Bestandteile der Garantie. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werk- stätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmel- dung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.- EN -

1. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.

– Dadurch werden Druckverluste reduziert.

3. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.

– Dadurch werden Druckverluste reduziert.
