BRUKSANVISNING PondoMax Eco 8500 C Pontec

- SV - Översättning av originalbruksanvisningen

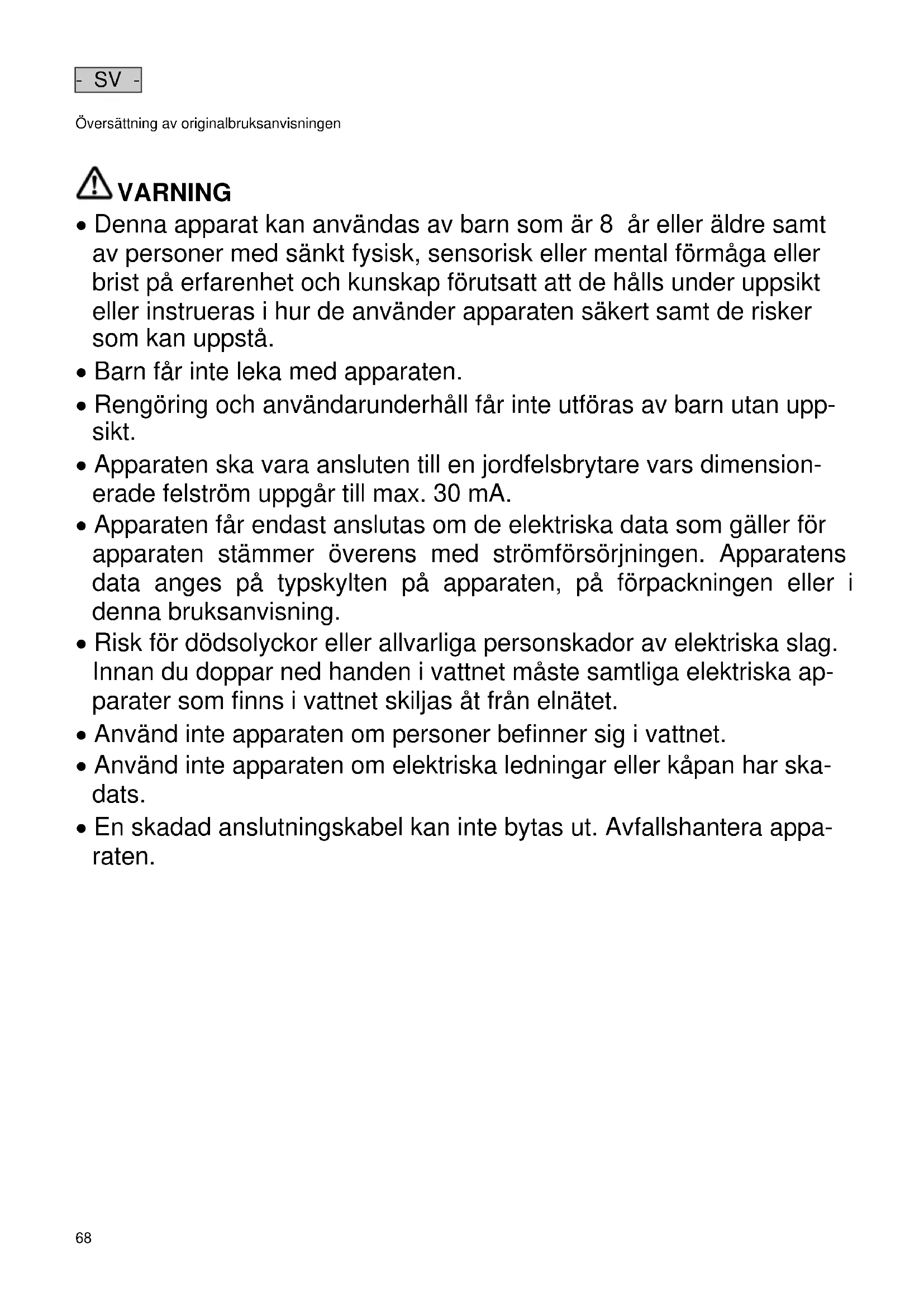

VARNING VARNING Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan upp- sikt. Apparaten ska vara ansluten till en jordfelsbrytare vars dimension- erade felström uppgår till max. 30 mA. Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning. Risk för dödsolyckor eller allvarliga personskador av elektriska slag. Innan du doppar ned handen i vattnet måste samtliga elektriska ap- parater som finns i vattnet skiljas åt från elnätet. Använd inte apparaten om personer befinner sig i vattnet. Använd inte apparaten om elektriska ledningar eller kåpan har ska- dats. En skadad anslutningskabel kan inte bytas ut. Avfallshantera appa- raten.- SV -

Information om denna bruksanvisning Med din nya produkt PondoMax Eco 8500 C / 11500 C / 17500 C har du gjort ett bra val. Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner. Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning. Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med. Säkerhetsanvisningar Elektrisk installation enligt föreskrift Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör. En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig per- sonal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser. Om frågor eller problem uppstår måste du kontakta en elinstallatör. Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta). Skydda stickanslutningarna mot fukt. Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Säker drift Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pacemakrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avstånd mellan implantat och magnet. Bär inte och dra inte apparaten i elkabeln. Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem. Gör aldrig några tekniska ändringar på apparaten. Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kund- tjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas. Använd endast originalreservdelar och -tillbehör till apparaten. Produktbeskrivning Översikt

Styrenhet för effektstyrning av filterpumpen 3 Konisk slanghylsa med överfallsmutter Ändamålsenlig användning Använd produkten såsom beskrivs i den här handboken samt endast på följande sätt: För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem. Drift under iakttagande av tekniska data. För apparaten gäller följande begränsningar: Ska inte användas i inte i baddammar. Använd aldrig apparaten med annan annan vätska än vatten. Kör aldrig utan vattengenomströmning. Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen. Använd inte för kommersiella eller industriella ändamål. Anslut den inte till husets vattentilledning.- SV -

Installation och anslutning

V A R N I N G Dödsfall eller allvarliga personskador vid användning av denna apparat i en simbassäng. Om elektriska delar på apparaten är skadade blir vattnet strömförande. Apparaten får aldrig användas i vatten som är tillgängliga för människor (dammar, simbassänger etc.). Styrenheten ska placeras minst 2 m från vattnet. Elektriska komponenter (kontakter, kablar etc.), med en spänning på U > 12 V AC eller U > 30 V DC, måste installeras minst 2 m från vattnet. Installera pumpen nedsänkt i vatten Ställ endast upp enheten under vattenspegeln. Installera apparaten vågrätt och stabilt på ett fast underlag. Skydda styrenheten mot direkt solljus. Gör så här:

1. Om nödvändigt kan du korta den koniska slangkopplingen så att den passar den använda slangens diameter.

– Därigenom reduceras tryckförlusterna.

2. Skruva fast den koniska slanganslutningen med en överfallsmutter på utgången.

– Justera den koniska slanganslutningen innan överfallsmuttern dras åt.

3. Skjut slangklämman över slangen, sätt slangen på slangkopplingen och säkra med slangklämman.

Baddamm eller pool i vilken det kan finnas personer: – Enheten måste ställas minst 2 m från vattnet. Skydda pumpen mot direkt solljus. Skydda styrenheten mot direkt solljus. Gör så här:

– Skruvarna används som transportsäkring och är inte nödvändiga vid driften.

2. Tryck på låsklacken och fäll upp den övre filterskålen. Ta sedan ut pumpen.

3. Om nödvändigt kan du korta den koniska slangkopplingen så att den passar den använda slangens diameter.

– Därigenom reduceras tryckförlusterna.

4. Skruva fast den koniska slanganslutningen med en tätning på utgången.

5. Skjut slangklämman över slangen, sätt slangen på slangkopplingen och säkra med slangklämman.

6. Skruva fast den koniska slanganslutningen med en överfallsmutter och tätning på utgången.

7. Skjut slangklämman över slangen, sätt slangen på slangkopplingen och säkra med slangklämman.

Montera styrenheten på väggen Gör så här:

1. Skruva in en skruv i lämplig storlek i väggen.

2. Häng upp styrenheten på skruven.

– Skruvhuvudet måste sitta i hängaren på styrenhetens baksida.- SV -

Driftstart A N V I S N I N G Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponenter. Anslut inte apparaten till en dimbar strömkälla. Slå på apparaten Anslut först styrenheten till elnätet och slå sedan på pumpen på styrenheten. Slå ifrån Slå ifrån pumpen på styrenheten. Skilj styrenheten från elnätet vid arbeten på apparaten. Användning Översikt över styrenheten PMX0019 Beskrivning Funktion 1 Fyrställig display

Visning av felkod vid ett fel

Knapp "Till/Från" Slå till eller ifrån pumpen

Knappen ”% / W” Växla mellan visning av effekt i procent (%) eller watt (W)

Lysdi oden lyser när displayen visar effektvärdena i procent

Lysdioden lyser när displayen visar effektvärdena i watt (W)- SV -

Manöverfunktioner Slå på/ifrån pumpen Gör så här Info Tryck kort på knappen för att slå på eller ifrån pumpen. När pumpen är avstängd visas ”OFF” på displayen. Höja/sänka varvtalet Gör så här Info Tryck på önskad knapp flera gånger eller håll den intryckt för att ändra effekten. När man trycker på en knapp visar displayen automatiskt effektvärdena i procent (%). Justerbart intervall: 1 % … 100 % Stegstorlek: 1 % Det inställda värdet tas över direkt. Efter 15 sekunders inaktivitet växlar styrenheten automatiskt till visning i ”W”. Visa aktuellt effektvärde Gör så här Info Tryck kort på knappen för att växla visningen på displayen. Visning i ”W” Visar aktuellt effektvärde för pumpen i watt. Tolerans: ±5 % av max. effektförbrukning. Visning i ”%” Visar aktuellt effektvärde för pumpen i procent. Visningsområde: 1 till 100 Efter 15 sekunders inaktivitet växlar styrenheten automatiskt till visning i ”W”. Felavhjälpning Översikt över möjliga fel Störning Orsak Åtgärd Pumpen startar inte Nätspänning saknas Kontrollera nätspänningen

Kontrollera tilledningarna Pumpen har inte slagits på Slå på pumpen på styrenheten Pumpen matar inget vatten Filterhuset igensatt Rengör filterskålarna Vattnet är mycket smutsigt Rengör pumpen. Efter att motorn har svalnat slås pumpen på automatiskt igen. Pumpen har reglerats för lågt Höj pumpens varvtal på styrenheten Drivenheten är blockerad Dra ut stickkontakten och ta bort hindret. Slå sedan på pumpen igen. Otillräcklig kapacitet Filterhuset igensatt Rengör filterskålarna För höga förluster i tilledningarna Välj en större slangdiameter Anpassa den koniska slanganslutningen till slangdiametern Minska slanglängden till ett minimum

Undvik onödiga kopplingsdelar Pumpen har reglerats för lågt Höj pumpens varvtal på styrenheten Pumpen slår ifrån efter kort tids drift Vattnet är mycket smutsigt Rengör pumpen. Efter att motorn har svalnat slås pumpen på au tomatiskt igen. Drivenheten är blockerad Dra ut stickkontakten och ta bort hindret. Slå sedan på pumpen igen. Pumpen har kört torrt Flöda pumpen. Sänk ned apparaten helt vid drift i en damm.- SV -

Felmeddelanden Efter att felet har åtgärdats återställs felmeddelandet automatiskt. Felmeddelande Orsak Åtgärd Er1 Fel på förbindelsen till pumpen, kabelbrott Dra ur stickkontakten och vänta cirka 10 sekunder. Slå sedan på pumpen igen. Om felmeddelandet fortfarande är kvar föreligger ett kabelbrott. Lämna in pumpen för reparation hos fackman eller skicka den till PfG. Er3 Övertemperatur Kontrollera om drivenheten går smidigt Om drivenheten går trögt kräver pumpen allt för hög effekt

Den omgivande temperaturen är för hög Er4 Överström Kontrollera om drivenheten går smidigt

Om drivenheten går trögt kräver pumpen allt för hög effekt Er5 Pump blockerad Kontrollera pumpen och ta bort hinder Er6 Torrgång Doppa pumpen i vattnet

Säkerställ vattenförsörjning vid torr installation Er7 Överspänning Pumpen får endast drivas med korrekt nätspänning

Apparaten är inte gjord föraktuellt nätspänningsintervall Er8 Underspänning Se till att förlängningsledningen till pumpen är så kort som möjligt. Genom långa ledningar uppstår spänningsfall och spänningen till pumpen blir för låg. Använd förlängningsledningar med större tvärsnitt till pumpen. Genom ledningar med för små tvärsnitt uppstår spänningsfall och spän- ningen till pumpen blir för låg. Rengöring och underhåll Rengöra apparaten T I P S Rekommendation för rengöring: Rengör apparaten vid behov, men minst 2 ggr/år. Rengör pumpens filterhus och drivenhet noga. Rengör filterhuset med en mjuk borste under rinnande vatten om dess effekt avtar. Använd inga rengöringsmedel eller kemiska lösningar. Rekommenderade rengöringsmedel vid svåra kalkavlagringar: – Ättiks- och klorfritt hushållsrengöringsmedel. Efter rengöringen ska alla delar sköljas av noggrant med klart vatten. Rengör/byt ut drivenheten Gör så här:

– Skruvarna används som transportsäkring och är inte nödvändiga vid driften.

2. Tryck på låsklacken och fäll upp den övre filterskålen.

4. Ta bort skruvarna.

5. Ta bort pumphuset med låsring, tätning och drivenhet.

– Rengör alla delar med en mjuk borste under rinnande vatten. Byt ut skadade delar.

6. Sätt ihop apparaten i omvänd ordningsföljd.

– Lägg in pumpens ledning i kabelöppningen på den nedre filterskålen på så sätt att ledningen inte kan klämmas när filterhuset stängs.- SV -

Förvaring / lagring under vintern Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost förväntas. Förvara apparaten så här: Rengör apparaten noggrant, kontrollera om den har skadats och byt ut skadade delar vid behov. Skydda elanslutningarna mot fukt och smuts. Förvara pumpen nedsänkt i vätska på frostfri plats. Skydda öppna kontaktdon mot fukt och smuts. Slitagedelar Drivenhet Avfallshantering A N V I S N I N G Den här apparaten får inte kastas i hushållssoporna! Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral. Garantivillkor Importören ger 3 års garanti från inköpsdatum på material- och fabrikationsfel som kan påvisas. Slitagedelar, t ex ljus- källor, täcks inte av garantin. En förutsättning för att garantin ska kunna tas i anspråk är att köpebevis uppvisas. An- språk på garanti upphör att gälla vid olämplig hantering, elektriska eller mekaniska skador pga. felaktig användning samt vid ej ändamålsenliga reparationer som utförts av ej behöriga verkstäder. Reparationer får endast utföras av im- portören eller av verkstäder som godkänts av importören. Vid garantianspråk måste den reklamerade apparaten eller den defekta delen samt köpebevis och en beskrivning av felet skickas till inköpsstället eller importören. Inköpsstäl- let/importören förbehåller sig rätten att debitera för monteringskostnader. Importören påtar sig inget ansvar för trans- portskador. Dessa måste genast anmälas till transportföretaget. Ytterligare anspråk, oavsett vilken typ, särskilt följd- skador, är uteslutna. Denna garanti berör inte slutkonsumentens anspråk gentemot försäljaren.- FI -
