BRUKSANVISNING PondoGarden 3200 Pontec

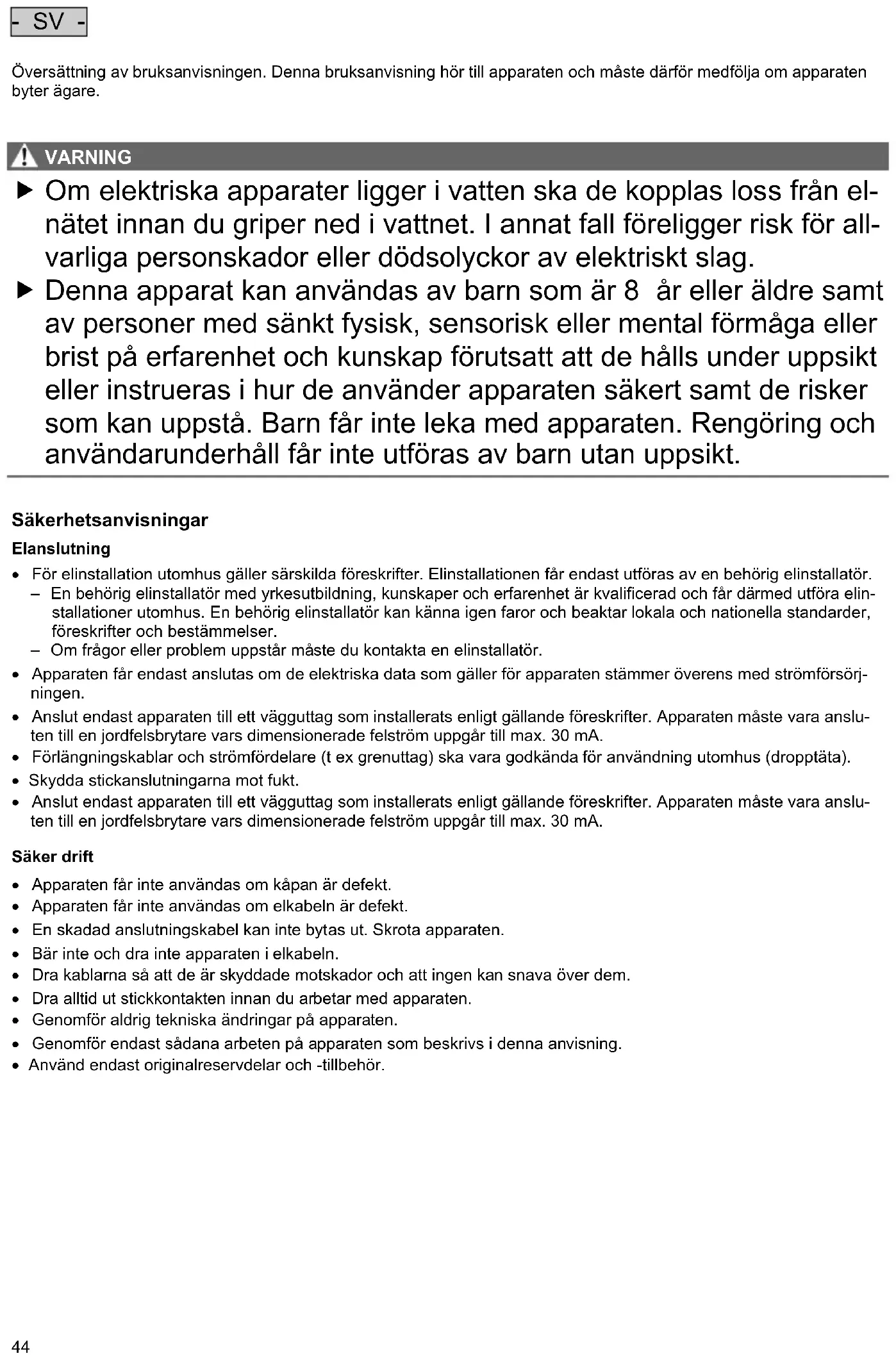

- SV - Översättning av bruksanvisningen. Denna bruksanvisning hör till apparaten och måste därför medfölja om apparaten byter ägare.

VARNING VARNING Om elektriska apparater ligger i vatten ska de kopplas loss från el- nätet innan du griper ned i vattnet. I annat fall föreligger risk för all- varliga personskador eller dödsolyckor av elektriskt slag. Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstallationen får endast utföras av en behörig elinstallatör. – En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elin- stallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser. – Om frågor eller problem uppstår måste du kontakta en elinstallatör.

• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörj- ningen.

• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Apparaten måste vara anslu- ten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.

• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).

• Skydda stickanslutningarna mot fukt.

• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Apparaten måste vara anslu- ten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA. Säker drift

• Apparaten får inte användas om kåpan är defekt.

• Apparaten får inte användas om elkabeln är defekt.

• En skadad anslutningskabel kan inte bytas ut. Skrota apparaten.

• Bär inte och dra inte apparaten i elkabeln.

• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.

• Dra alltid ut stickkontakten innan du arbetar med apparaten.

• Genomför aldrig tekniska ändringar på apparaten.

• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.

• Använd endast originalreservdelar och -tillbehör.- SV -

Produktbeskrivning Översikt

Anslutning på trycksidan, G1 innergänga

Vattenpåfyllningsskruv

Apparaten innehåller gjutjärn som är utsatt för naturlig korrosion. Detta innebär inte att apparatens funktion påverkas. Ändamålsenlig användning Använd produkten såsom beskrivs i den här handboken endast på följande sätt:

• Om- och utpumpning av behållare eller bassänger.

• Påfyllning och bevattning.

• Pumpning av klart vatten eller regnvatten.

• Vattenuttag från brunnar – Endast för bevattning!

• Vattenuttag från regnvattentunnor eller cisterner.

• Använd apparaten i enlighet med den tekniska datan. (→ Tekniska data) Möjlig felaktig användning För apparaten gäller följande begränsningar:

• Får inte användas i långtidsdrift (t ex för kontinuerlig cirkulation i dammar).

• Inte lämplig för saltvatten.

• Pumpa aldrig smutsvatten.

• Får inte anslutas till dricksvattennätet.

• Inte lämplig för dricksvatten.

• Använd inte för kommersiella eller industriella ändamål.

• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen. Installation och anslutning För att reducera bullret från en fast installerad pump ska denna anslutas till rörnätet via flexibla tryckfasta slang- ledningar. Förse sugledningen med ett förfilter och en back- eller fotventil. Fäst dessutom sugslangen (kan t ex bindas fast vid en träpåle) så att pumpen avlastas från denna vikt.

• Placera pumpen vågrätt och stabilt på en torr plats. – Beakta vid en fast installation att en tillräcklig stor behållare kan ställas in under avtappningsskruven när pumpen ska tömmas.

• Placera pumpen om möjligt högre än vattenreservoaren varifrån vattnet ska pumpas. I annat fall ska en tryckfast ventil monteras mellan pump och sugslang.

• Använd endast sugfasta vakuumslangar på trycksidan och sugsidan.

• Skruva in sugslangen och tryckslangen med respektive slangmunstycke, slangklämma och anslutning i sug- sidan (G1) resp. trycksidan (G1).- SV -

Användning OBS Risk för brännskador av hett vatten. Om elektroniken är defekt eller vattenmatning saknas på sugsidan är det möjligt att befintligt vatten i pumpen är mycket hett. Dra ut stickkontakten innan arbeten utförs på apparaten. Låt vattnet i pumpen svalna.

Ta apparaten i drift Innan pumpen används ska den fyllas på och sugledningen avluftas. Avluftningen av sugledningen kan ta några minu- ter. Gör så här:

1. Skruva ut vattenpåfyllningsskruven.

2. Fyll på vatten i påfyllningsöppningen tills det rinner över.

3. Skruva in vattenpåfyllningsskruven igen.

4. Öppna tryckledningen vid behov.

– Pumpen börjar genast pumpa. Det finns fortfarande luft i vattnet som pumpas ut. Ta apparaten ur drift Gör så här:

3. Töm tryckledningen på tryck innan uttagsställena öppnas.

4. Öppna dessutom backventilerna som monterats in i sugledningen.

– Efter att apparaten har slagits ifrån kan restvattnet i slangen rinna tillbaka och lämna pumpen genom insugnings- öppningen. Om pumpen ska demonteras komplett:

5. Ta bort anslutna slangar på tryck- och sugsidan.

6. Skruva ut vattenavtappningsskruven och låt restvattnet rinna ut genom att tippa pumpen.

7. Skruva in vattenavtappningsskruven igen.

– Kontrollera att packningen är förhanden och tätar. Förvaring / lagring under vintern Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost förväntas. Förvara apparaten så här:

• Töm resterande vatten ur enheten, slangar, rörledningar och anslutningar så mycket som möjligt.

• Rengör apparaten grundligt och ersätt skadade delar.

• Förvara apparaten torrt och frostfritt.

• Skydda öppna kontaktdon mot fukt och smuts. Felavhjälpning Störning Orsak Åtgärd Pumpen startar inte Pumpen har slagits ifrån Slå på pumpen Strömförsörjningen har brutits Kontrollera kontaktdonen Pumpen slår ifrån efter kort tids drift Överlastskyddet har slagit ifrån pumpen pga överhettning

• Rengör anslutningen på sugsidan samt sugledningen

• Låt pumpen svalna Blockering på sugsidan Rengör insugningsöppningen och sugledningen Pumpen matar inte eller har otillräcklig kapacitet Pumpen är inte tillräckligt fylld med vatten. Fyll på pumpen och se till att det påfyllda vattnet inte rin- ner ut på trycksidan Tryckledningen är tilltäppt

• Öppna uttagsstället på trycksidan

• Lägg tryckslangen utan veck Sugledningen är tilltäppt

• Rengör anslutningen på sugsidan samt sugledningen

• Lägg sugslangen utan veck Otäthet på sugsidan Åtgärda otätheten på sugsidan Externt förfilter (option) tilltäppt Rengör förfiltret- SV -

Tekniska data Beskrivning

GP 3200 GP 3800 GP 4500 Strömförsörjningsspänning V AC 220-240 220-240 220-240 Nätfrekvens

Anslutning sugsida/trycksida

Max. vattentryck trycksida bar 3,5 4,0 4,5 Max. utgång l/h

Max. tillåten partikelstorlek i vatten

1,5 1,5 1,5 Max. tillåten omgivningstemperatur

+35 +35 +35 Mått Längd

Apparaten är skyddad mot inträngande stänkvatten.

Apparaten får inte kastas i vanliga hushållssopor.

Läs igenom bruksanvisningen.

Denna apparat får inte kastas i hushållssoporna.

Lämna in apparaten till en återvinningscentral. Klipp av kabeln så att apparaten inte längre kan tas i drift.

Garantivillkor Importören ger två års garanti från inköpsdatum på material- och fabrikationsfel som kan påvisas. Slitagedelar, t ex ljuskällor, täcks inte av garantin. En förutsättning för att garantin ska kunna tas i anspråk är att köpebevis uppvisas. Anspråk på garanti upphör att gälla vid olämplig hantering, elektriska eller mekaniska skador pga. felaktig användning samt vid ej ändamålsenliga reparationer som utförts av ej behöriga verkstäder. Reparationer får endast utföras av im- portören eller av verkstäder som godkänts av importören. Vid garantianspråk måste den reklamerade apparaten eller den defekta delen samt köpebevis och en beskrivning av felet skickas till inköpsstället eller importören. Inköpsstäl- let/importören förbehåller sig rätten att debitera för monteringskostnader. Importören påtar sig inget ansvar för trans- portskador. Dessa måste genast anmälas till transportföretaget. Ytterligare anspråk, oavsett vilken typ, särskilt följd- skador, är uteslutna. Denna garanti berör inte slutkonsumentens anspråk gentemot försäljaren.- FI -
