KÄYTTÖOHJE PondoGarden 3200 Pontec

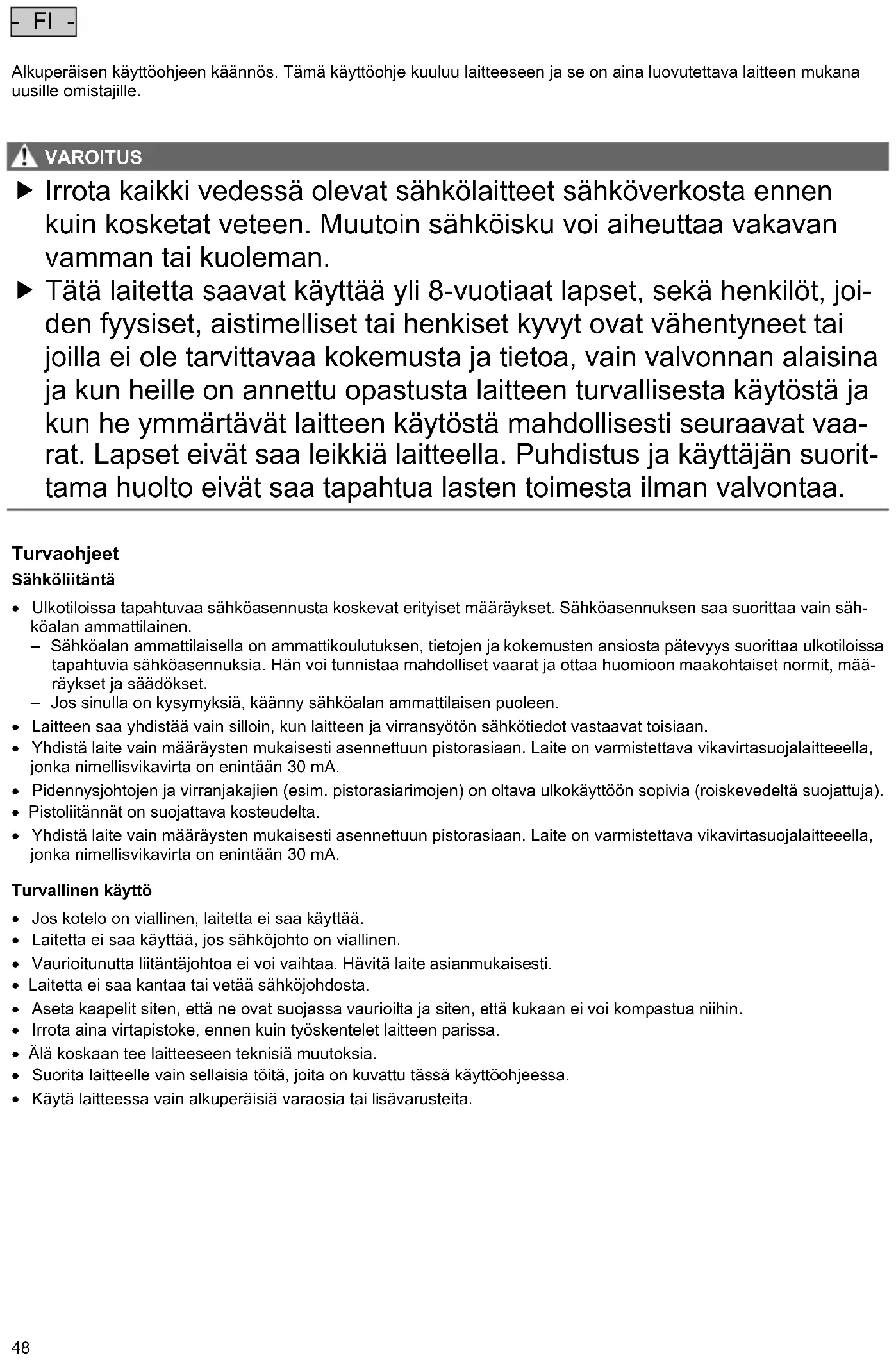

- FI - Alkuperäisen käyttöohjeen käännös. Tämä käyttöohje kuuluu laitteeseen ja se on aina luovutettava laitteen mukana uusille omistajille.

VAROITUS VAROITUS Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joi- den fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaa- rat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorit- tama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain säh- köalan ammattilainen. – Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta pätevyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, mää- räykset ja säädökset. – Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.

• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.

• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vikavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA.

• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).

• Pistoliitännät on suojattava kosteudelta.

• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vikavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA. Turvallinen käyttö

• Jos kotelo on viallinen, laitetta ei saa käyttää.

• Laitetta ei saa käyttää, jos sähköjohto on viallinen.

• Vaurioitunutta liitäntäjohtoa ei voi vaihtaa. Hävitä laite asianmukaisesti.

• Laitetta ei saa kantaa tai vetää sähköjohdosta.

• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.

• Irrota aina virtapistoke, ennen kuin työskentelet laitteen parissa.

• Älä koskaan tee laitteeseen teknisiä muutoksia.

• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.

• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.- FI -

Tuotekuvaus Yleiskatsaus

Painepuolen liitäntä, G1 sisäkierre

Imupuolen liitäntä, G1 sisäkierre

Laite sisältää valurautaa, joka on luonnollisen ruostumisprosessin alaista. Laitteen toimintaan tämä ei vaikuta. Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Säiliöiden tai altaiden siirto- ja tyhjennyspumppaus.

• Puhtaan veden tai sadeveden pumppaus.

• Vedenotto kaivoista. – Vain kastelutarkoituksiin!

• Veden otto sadevesitynnyreistä tai säiliöistä.

• Käytä laitetta teknisiä tietoja noudattaen. (→ Tekniset tiedot) Mahdollinen virheellinen käyttö Laitteelle ovat voimassa seuraavat rajoitukset:

• Ei sovellu pitkäaikaiskäyttöön (esim. lammikon veden jatkuvaan kierrätykseen).

• Ei sovellu merivedelle.

• Likavettä ei koskaan saa pumpata.

• Ei saa yhdistää käyttöveden syöttöön.

• Ei sovellu juomavedelle.

• Ei ammattimaiseen tai teolliseen käyttöön.

• Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä. Paikoilleen asettaminen ja yhdistäminen Pumpun äänien vähentämiseksi voidaan pumppu kiinteässä asennuksessa yhdistää joustavien paineenkestävien letkujohtojen kautta putkistoverkkoon. Varusta imujohto esisuodattimella ja takaisku- tai polkuventtiilillä. Kiinnitä lisäksi imuletku (sido se esim. puupaa- luun) pumpun keventämiseksi letkun painolta.

• Aseta pumppu vaakasuoraan ja tukevasti kuivaan paikkaan. – Kiinteässä asennuksessa on kiinnitettävä huomiota siihen, että pumpun tyhjentämistä varten voidaan poistoruu- vin alle asettaa riittävän suuri keräysastia.

• Pumppu on mahdollisuuksien mukaan asetettava korkeammalle kuin se vesisäiliö, josta pumpataan. Muussa ta- pauksessa voidaan pumpun ja imuletkun väliin asentaa paineenkestävä venttiili.

• Painepuolella ja imupuolella saa käyttää vain imunkestäviä tyhjiöletkuja.

• Kierrä imuletku ja paineletku kulloinkin letkumuhvilla, letkupinteellä ja liittimellä imupuolelle (G1) / painepuolelle (G1).- FI -

Käyttö HUOMIO Kuuma vesi aiheuttaa palovammojen vaaran. Jos elektroniikka on viallinen tai imupuolella veden syöttö puuttuu, voi pumpussa oleva vesi kuumentua voimakkaasti. Irrota verkkopistoke ennen laitteelle tehtäviä töitä. Anna veden jäähtyä pumpussa.

Laitteen käyttöönotto Ennen käyttöä pumppu on täytettävä ja ilma poistettava imujohdosta. Ilman poistaminen imujohdosta voi kestää muu- tamia minuutteja. Toimit näin:

1. Kierrä vedentäyttöruuvi irti.

2. Täytä vettä täyttöaukkoon sen ylivuotamiseen saakka.

3. Kierrä vedentäyttöruuvi takaisin paikoilleen.

4. Avaa tarvittaessa painejohto.

5. Työnnä verkkopistoke pistorasiaan.

6. Kytke pumppu päälle.

– Pumppu alkaa heti pumpata. Ulosvaluvassa vedessä on vielä ilmaa. Laitteen poistaminen käytöstä Toimit näin:

1. Pumpun kytkeminen pois päältä

2. Vedä verkkopistoke irti.

3. Poista painejohdosta paine avaamalla ottopaikat.

4. Avaa lisäksi imujohtoon asennetut takaiskuventtiilit.

– Poiskytkennän jälkeen voi jäämävesi valua takaisin letkuun ja tulla ulos pumpun sisäänimuaukosta. Jos pumppu poistetaan kokonaan:

5. Irrota yhdistetyt letkut paine- ja imupuolelta.

6. Kierrä vedenpoistoruuvi irti ja anna jäljellä olevan veden valua pois pumppua kallistamalla.

7. Kierrä vedenpoistoruuvi takaisin paikoilleen.

– Kiinnitä huomiota siihen, että tiiviste on paikoillaan ja toimintakykyinen. Varastointi/säilytys talven yli Laite ei kestä pakkasta. Se on irrotettava ja säilytettävä varastossa, jos lämpötilan ennustetaan laskevan alle nollan. Laitteen oikeanlainen varastointi:

• Valuta jäljellä olevaa vettä niin paljon kuin mahdollista pois letkuista, putkijohdoista ja liitännöistä.

• Puhdista laite perusteellisesti ja vaihda vaurioituneet osat.

• Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa.

• Suojaa avoimet pistoliitännät kosteudelta ja lialta. Häiriöiden korjaaminen Häiriö Syy Korjaus Pumppu ei käynnisty Pumppu on kytketty pois toiminnasta Kytke pumppu päälle Virransyöttö katkennut Tarkasta sähköpistoliittimet Pumppu kytkeytyy lyhyen käyntiajan jälkeen pois päältä Ylikuormitussuoja on kytkenyt pumpun pois päältä ylikuumenemisen takia

• Puhdista imupuolen liitäntä ja imujohto

• Anna pumpun jäähtyä Tukos imupuolella Puhdista sisäänimuaukko ja imujohto Pumppu ei pumppaa ollenkaan tai ei tarpeeksi Pumppua ei ole riittävästi täytetty vedellä Täytä pumppu ja varmista, että täytetty vesi ei valu pois painepuolen kautta Painejohto suljettu

• Avaa ottopaikka painepuolella

• Asenna paineletku ilman taittokohtia Imujohto suljettu

• Puhdista imupuolen liitäntä ja imujohto

• Asenna imuletku ilman taittokohtia Vuoto imupuolella Poista vuoto imupuolella Ulkoinen esisuodatin (lisävaruste) tukkeutunut Puhdista esisuodatin- FI -

Tekniset tiedot Kuvaus

GP 3200 GP 3800 GP 4500 Verkkoliitäntäjännite V AC 220-240 220-240 220-240 Verkkotaajuus

Liitäntä imupuoli/painepuoli

Maks. vedenpaine painepuoli bar 3,5 4,0 4,5 Suurin pumppausteho l/h

Suurin pumppauskorkeus

Vedessä olevien hiukkasten suurin sallittu jyvä- koko

1,5 1,5 1,5 Maksimaalinen sallittu ympäristön lämpötila

Laitteessa olevat symbolit

Laite on suojattu roiskeveden sisäänpääsyltä.

Älä hävitä laitetta tavallisen talousjätteen mukana.

Tätä laitetta ei saa hävittää talousjätteiden mukana.

Hävitä laite viemällä se vastaavaan jätehuoltopisteeseen. Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.

Takuuehdot PfG antaa 2 vuoden takuun myyntipäivästä laskettuna, takuu koskee todistettavia materiaali- ja valmistusvirheitä. Kulu- vat osat, kuten lamput tms, eivät kuulu takuun piiriin. Takuun edellytyksenä on ostokuitin esittäminen. Takuuvaatimus raukeaa epäasianmukaisen käsittelyn, väärinkäytön aiheuttaman sähkö- tai mekaanisen vaurioitumisen sekä ei-valtuu- tettujen korjaamojen epäasianmukaisen korjauksen seurauksena. Vain PfG tai PfG:n valtuutetut korjaamot saavat suo- rittaa korjauksia. Takuuvaatimusten voimaan saattamiseksi on lähetettävä reklamoitu laite tai viallinen osa virheenku- vauksen ja ostokuitin kera PfG -yhtiölle vapaasti tehtaan. PfG pidättää oikeuden laskuttaa asennuskustannukset. PfG ei vastaa kuljetusvahingoista. Ne on ilmoitettava välittömästi kuljetusyhtiölle. Kaikki muunlaiset vaatimukset, erityisesti koskien seurauksena syntyneitä vahinkoja, on suljettu pois. Tämä takuu ei koske loppuasiakkaan myyjäliikettä vastaan esittämiä vaatimuksia.- HU -
