MANUAL DE UTILIZARE PondoGarden 3200 Pontec

Instrucţiuni de folosinţă

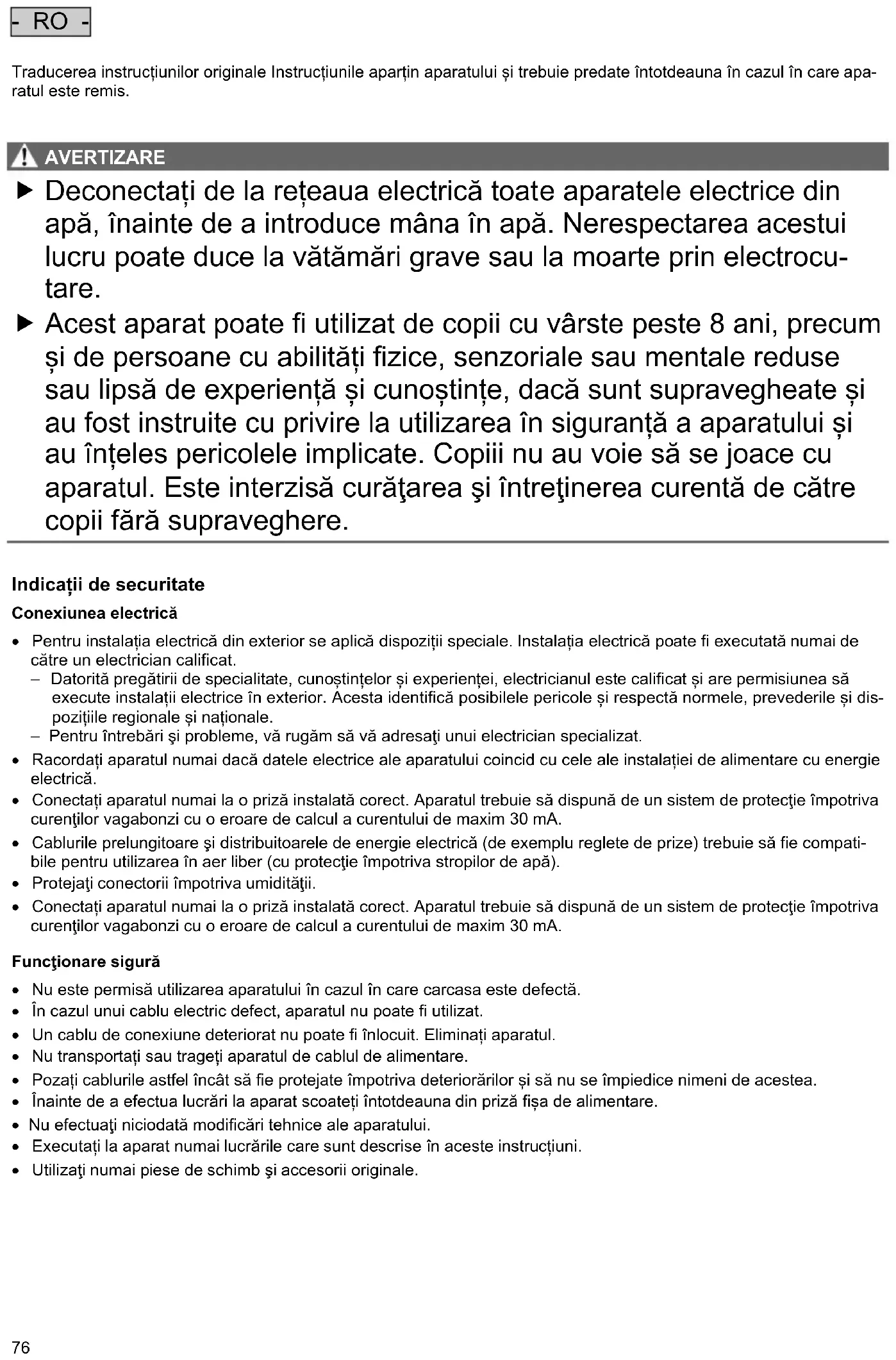

- RO - Traducerea instrucțiunilor originale Instrucțiunile aparțin aparatului și trebuie predate întotdeauna în cazul în care apa- ratul este remis.

AVERTIZARE AVERTIZARE Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocu- tare. Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea în siguranță a aparatului și au înțeles pericolele implicate. Copiii nu au voie să se joace cu aparatul. Este interzisă curăţarea şi întreţinerea curentă de către copii fără supraveghere.

Indicații de securitate Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat. – Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele pericole și respectă normele, prevederile și dis- pozițiile regionale și naționale. – Pentru întrebări şi probleme, vă rugăm să vă adresaţi unui electrician specializat.

• Racordați aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.

• Conectați aparatul numai la o priză instalată corect. Aparatul trebuie să dispună de un sistem de protecţie împotriva curenţilor vagabonzi cu o eroare de calcul a curentului de maxim 30 mA.

• Cablurile prelungitoare şi distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compati- bile pentru utilizarea în aer liber (cu protecţie împotriva stropilor de apă).

• Protejaţi conectorii împotriva umidităţii.

• Conectați aparatul numai la o priză instalată corect. Aparatul trebuie să dispună de un sistem de protecţie împotriva curenţilor vagabonzi cu o eroare de calcul a curentului de maxim 30 mA. Funcţionare sigură

• Nu este permisă utilizarea aparatului în cazul în care carcasa este defectă.

• În cazul unui cablu electric defect, aparatul nu poate fi utilizat.

• Un cablu de conexiune deteriorat nu poate fi înlocuit. Eliminați aparatul.

• Nu transportați sau trageți aparatul de cablul de alimentare.

• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice nimeni de acestea.

• Înainte de a efectua lucrări la aparat scoateți întotdeauna din priză fișa de alimentare.

• Nu efectuaţi niciodată modificări tehnice ale aparatului.

• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.

Descrierea produsului Vedere de ansamblu

Racord partea de aspirație, filet interior G1

Şurub de umplere cu apă

Aparatul conține fontă care se supune unui proces de coroziune natural. Funcția aparatului nu este influențată negativ astfel. Utilizarea în conformitate cu destinaţia Utilizați produsul descris în acest manual doar după cum urmează:

• Repompare şi evacuare prin pompare a recipientelor sau bazinelor.

• Transport cu apă limpede sau apă de ploaie.

• Scoaterea apei din fântâni. – Numai pentru irigare şi stropire!

• Captare de apă din butoaie de colectare a apei de ploaie sau cisterne.

• Utilizați aparatul în conformitate cu datele tehnice. (→ Date tehnice) Posibilă folosire greşită Pentru aparat sunt valabile următoarele restricţii:

• Nu se va utiliza niciodată în regim de lungă durată (de ex. regim de recirculare în iaz).

• Inadecvat pentru apă sărată.

• Nu pompaţi niciodată apă murdară.

• Nu racordaţi la conducta de alimentare cu apă potabilă.

• Inadecvat pentru apă potabilă.

• Nu utilizaţi în scopuri profesionale sau industriale.

• NU utilizaţi în combinaţie cu substanţe chimice, alimente, substanţe uşor inflamabile sau explozive Amplasarea şi racordarea Pentru a reduce zgomotele pompei, în cazul unei instalații fixe, legați pompa cu rețeaua de țevi prin intermediul unor conducte flexibile rezistente le presiune. Echipați conducta de aspirare cu un filtru preliminar și o supapă de reținere sau de picior. Fixați suplimentar furtunul de aspirare (de ex. legați-l de un par din lemn), pentru a descărca pompa de greutatea lui.

• Instalaţi pompa orizontal şi stabil într-un loc uscat. – În cazul unei instalaţii fixe, acordaţi atenţie ca, la golirea pompei, să se poată amplasa un vas de colectare core- spunzător de mare sub şurubul de golire.

• După posibilităţi, amplasaţi pompa mai sus decât rezervorul de apă din care se va face pomparea. În caz contrar, montaţi o supapă rezistentă la presiune între pompă şi furtunul de aspirare.

• Utilizaţi numai furtunuri de vid rezistente la vacuum pe partea de refulare şi pe partea de aspirare.

• Înșurubați furtunul de aspirare și furtunul de presiune cu duza furtunului, clema furtunului și ajutajul pe partea de aspirație (G1) sau partea de presiune (G1).- RO -

Operare ATENȚIE Pericol de arsuri din cauza apei fierbinți. În cazul unei instalații electronice defecte sau a unei lipse de alimentare cu apă pe partea de aspirare, se poate încălzi puternic apa care există în pompă. Înainte de a lucra la aparat scoateţi fişa de alimentare din priză. Lăsați apa din pompă să se răcească.

Punerea în funcţiune a aparatului Înainte de utilizare, pompa trebuie umplută şi conducta de aspirare trebuie aerisită. Aerisirea conductei de aspirare poate dura câteva minute. Procedaţi după cum urmează:

1. Deşurubaţi şi scoateţi şurubul de umplere cu apă.

2. În deschizătura de alimentare introduceţi apă până la deversare.

3. Introduceţi şi înşurubaţi din nou şurubul de umplere cu apă.

4. Dacă este cazul, deschideţi conducta de presiune.

5. Conectaţi fişa de reţea la priză.

– Pompa începe imediat să pompeze. În apa care iese se mai găseşte aer. Scoaterea din funcţiune a aparatului Procedaţi după cum urmează:

2. Scoateţi fişa de alimentare din priză.

3. Depresurizaţi conducta de presiune prin deschiderea locului de extragere.

4. Deschideţi supapele de reţinere montate suplimentar în conducta de aspirare.

– După deconectare, apa reziduală poate curge înapoi în furtun şi poate ieşi prin orificiul de aspirare al pompei. În cazul în care pompa se demontează complet:

5. Înlăturaţi furtunurile legate la partea de presiune şi de aspirare.

6. Desfaceţi şurubul de scurgere a apei şi lăsaţi să se scurgă în afară restul de apă prin înclinarea pompei.

7. Introduceţi din nou prin rotire şurubul de scurgere a apei.

– Acordaţi atenţie prezenţei şi funcţionalităţii garniturii. Depozitare/depozitare pe timp de iarnă Aparatul nu este rezistent la îngheţ şi trebuie dezinstalat şi depozitat, dacă este posibilă apariţia îngheţului. Depozitaţi corect aparatul în felul următor:

• Goliţi pe cât posibil apa rămasă în aparat, în furtunuri, conducte şi racorduri.

• Curățați bine dispozitivul și înlocuiți piesele defecte.

• Depozitaţi aparatul într-un loc uscat şi ferit de îngheţ.

• Protejați contactele deschise cu fișe împotriva umidității și murdăriei. Resetarea defecțiunii Defecțiune Cauză Remediere Pompa nu porneşte Pompa este oprită Pornire pompă Alimentarea electrică întreruptă Verificaţi conexiunile electrice cu fişă Pompa se deconectează după un timp scurt de funcționare Protecţia la suprasarcină a întrerupt pompa datorită supraîncălzirii

• Curăţaţi racordul de la partea de aspirare şi conducta de aspirare

• Lăsaţi pompa să se răcească Înfundare pe partea de aspirare Curăţaţi deschizătura de aspirare şi conducta de aspirare Pompa nu transportă sau transportă insuficient Pompa nu este suficient umplută cu apă Umpleţi pompa şi asiguraţi-vă că apa introdusă nu se curge prin partea de refulare Conducta de presiune astupată

• Deschideţi locul de extragere de pe partea de refulare

• Montaţi furtunul de presiune fără îndoituri Conducta de aspirare astupată

• Curăţaţi racordul de la partea de aspirare şi conducta de aspirare

• Montaţi furtunul de aspirare fără îndoituri Neetanşeitate pe partea de aspirare Înlăturaţi neetanşeitatea de pe partea de aspirare Filtrul preliminar extern (opţiune) înfundat Curăţaţi filtrul preliminar- RO -

IPX4 IPX4 IPX4 Nivelul max. continuu de presiune acustică db (A)

Racord partea de aspirație/presiune

Presiune apă max. pe partea de presiune bari 3,5 4,0 4,5 Debitul max. de pompare l/h

Înălțime max. de pompare

Dimensiunea max. admisă a granulelor din apă

1,5 1,5 1,5 Temperatură ambiantă max. admisă

Simbolurile de pe aparat

Aparatul este protejat împotriva pătrunderii stropilor de apă.

Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.

Citiți instrucțiunile de utilizare.

Îndepărtarea deşeurilor INDICAȚIE

Nu este permisă eliminarea ca deșeu menajer a acestui aparat.

Eliminați aparatul prin sistemul de colectare prevăzut în acest scop. Faceți inutilizabil aparatul prin secționarea cablurilor.

Condiţii privind garanţia PfG asigură o garanţie de 2 ani de la data vânzării pentru defecte dovedite de material sau manoperă. Părţile supuse uzurii cum sunt spre ex. becurile nu fac obiectul garanţiei. Condiţia pentru garanţie este prezentarea documentului de achiziţie. Dreptul de garanţie se pierde în cazul manipulării neadecvate, a deteriorării electrice sau mecanice prin utili- zare abuzivă, precum şi prin reparaţii neadecvate efectuate de ateliere neautorizate. Reparaţiile trebuie efectuate nu- mai de către PfG sau atelierele autorizate de PfG. În cazul solicitării garanţiei vă rugăm să trimiteţi, la PfG - cu tran- sport plătit, aparatul pentru care efectuaţi reclamaţia sau piesa defectă, împreună cu o descriere a defecţiunii şi docu- mentul de achiziţie. PfG îşi păstrează dreptul de a lua în calcul costurile de montare. PfG nu îşi asumă răspunderea pentru deteriorările datorate transportului. Acestea trebuie revendicate neîntârziat transportatorului. Orice alte drepturi, indiferent de natura acestora, în mod special pentru daune rezultate, sunt excluse. Această garanţie nu lezează drep- turile consumatorului final faţă de comerciant.- BG -
