MANUALE UTENTE PondoGarden 3200 Pontec

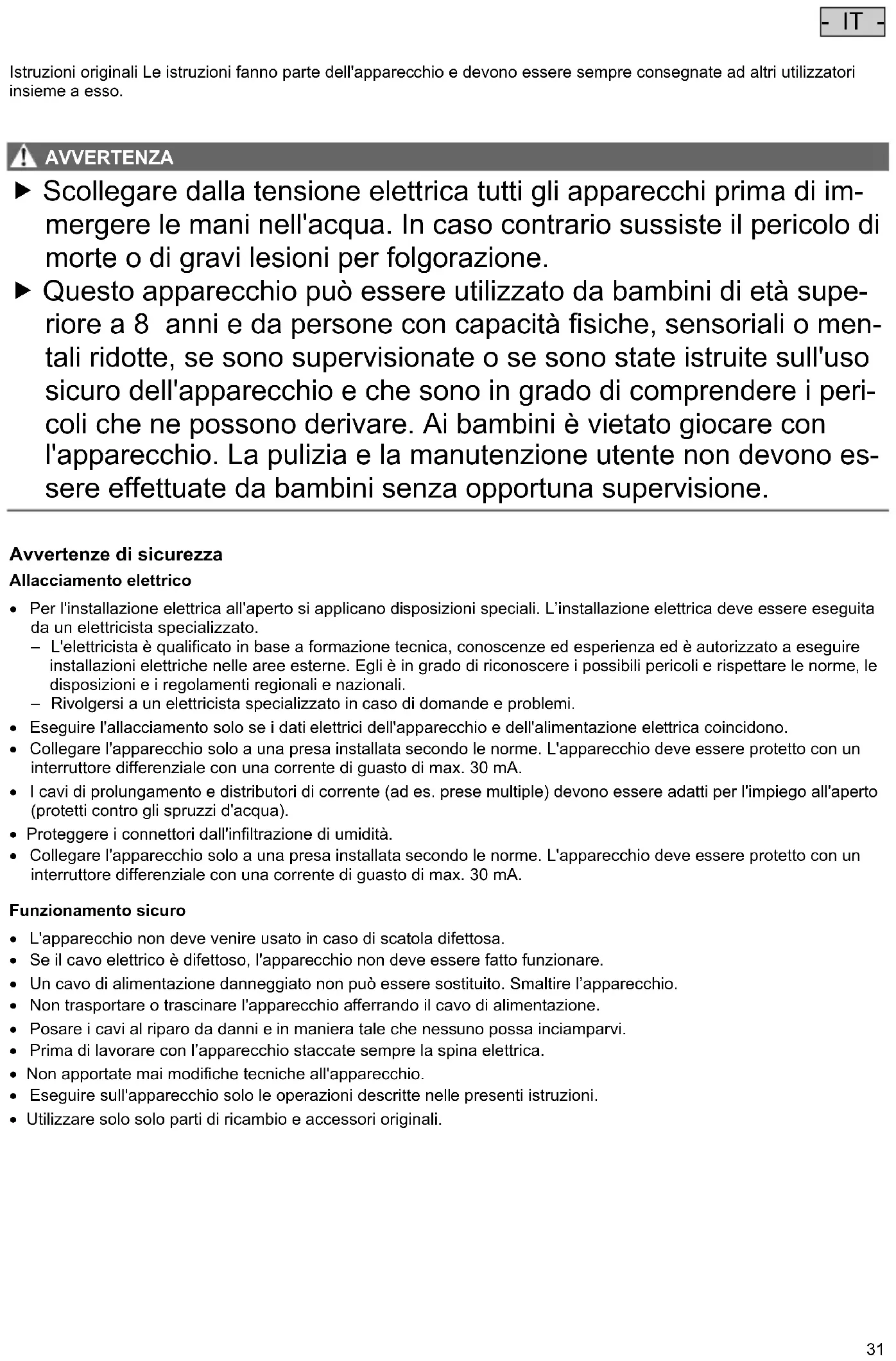

- IT - Istruzioni originali Le istruzioni fanno parte dell'apparecchio e devono essere sempre consegnate ad altri utilizzatori insieme a esso.

AVVISO AVVERTENZA Scollegare dalla tensione elettrica tutti gli apparecchi prima di im- mergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione. Questo apparecchio può essere utilizzato da bambini di età supe- riore a 8 anni e da persone con capacità fisiche, sensoriali o men- tali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i peri- coli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono es- sere effettuate da bambini senza opportuna supervisione.

Avvertenze di sicurezza Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L’installazione elettrica deve essere eseguita da un elettricista specializzato. – L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è autorizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali. – Rivolgersi a un elettricista specializzato in caso di domande e problemi.

• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.

• Collegare l'apparecchio solo a una presa installata secondo le norme. L'apparecchio deve essere protetto con un interruttore differenziale con una corrente di guasto di max. 30 mA.

• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).

• Proteggere i connettori dall'infiltrazione di umidità.

• Collegare l'apparecchio solo a una presa installata secondo le norme. L'apparecchio deve essere protetto con un interruttore differenziale con una corrente di guasto di max. 30 mA. Funzionamento sicuro

• L'apparecchio non deve venire usato in caso di scatola difettosa.

• Se il cavo elettrico è difettoso, l'apparecchio non deve essere fatto funzionare.

• Un cavo di alimentazione danneggiato non può essere sostituito. Smaltire l’apparecchio.

• Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.

• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.

• Prima di lavorare con l’apparecchio staccate sempre la spina elettrica.

• Non apportate mai modifiche tecniche all'apparecchio.

• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.

• Utilizzare solo solo parti di ricambio e accessori originali.- IT -

Descrizione del prodotto Prospetto

Attacco lato mandata, G1 filetto interno

Maniglia di trasporto

Cavo di alimentazione elettrica

Vite di scarico acqua

Attacco lato aspirazione, G1 filetto interno

Vite di riempimento acqua

L'apparecchio contiene ghisa che è soggetta a fenomeni naturali di corrosione. Il funzionamento dell'apparecchio non ne viene compromesso. Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Travaso e svuotamento di recipienti o vasche.

• Irrorazione ed annaffiatura

• Convogliamento di acqua limpida o di acqua piovana.

• Prelievo di acqua dal pozzo. – Solo per irrorazione ed annaffiatura!

• Prelievo di acqua da recipienti o cisterne di acqua piovana.

• Utilizzare l'apparecchio solo nel rispetto dei dati tecnici. (→ Dati tecnici) Possibili errori d'uso Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzare in funzionamento continuato (ad es. per ricircolare l'acqua di stagni).

• Non idoneo all'acqua salata.

• Non convogliare mai acqua sporca.

• Non allacciare all'impianto di acqua potabile.

• Non idoneo per acqua potabile.

• Non utilizzarlo per scopi commerciali o industriali.

• Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.- IT -

Installazione e allacciamento Per ridurre i rumori prodotti dalla pompa, in caso di installazione fissa collegare la pompa alla rete delle tubazioni attraverso tubazioni flessibili resistenti alla pressione. Equipaggiare la tubazione di aspirazione con un prefiltro e con una valvola di non ritorno o di fondo. Fissare inol- tre il tubo flessibile di aspirazione (ad es. ad un picchetto di legno) per ridurre il carico sulla pompa.

• Posare la pompa in posizione orizzontale e stabile in un luogo asciutto. – In caso di installazione fissa, osservare che per lo svuotamento della pompa deve essere posizionato sotto alla vite di scarico un grande recipiente di raccolta.

• Se possibile, posare la pompa più in alto rispetto al bacino di acqua da cui si intende pompare. In caso contrario, montare fra la pompa e il tubo di aspirazione una valvola resistente alla pressione.

• Utilizzare sul lato di mandata e di aspirazione solo tubi a vuoto resistenti all'aspirazione.

• Avvitare il tubo flessibile di aspirazione e il tubo flessibile di mandata ognuno con un manicotto per tubi flessibili, con fascetta e raccordo sul lato di aspirazione (G1) e sul lato di mandata (G1). Funzionamento ATTENZIONE Pericolo di ustione da acqua calda. In caso di elettronica difettosa o di mancanza di alimentazione d'acqua sul lato aspirazione, l'acqua presente nella pompa può essere molto surriscaldata. Staccare la spina elettrica prima di intervenire sull'apparecchio. Lasciare raffreddare l'acqua nella pompa.

Messa in funzione dell'apparecchio Prima dell'uso, la pompa deve essere riempita e la tubazione di aspirazione deve essere sfiatata. Lo sfiato della tuba- zione di aspirazione può durare alcuni minuti. Procedere nel modo seguente:

1. Svitare la vite di riempimento acqua.

2. Riempire acqua nell'apertura di riempimento sino a che l'acqua non fuoriesce.

3. Avvitare di nuovo la vite di riempimento acqua.

4. Eventualmente aprire la tubazione di mandata.

5. Innestare la spina elettrica nella presa.

6. Avviare la pompa.

– La pompa inizia immediatamente a convogliare. Nell'acqua fuoriuscente c'è ancora aria.- IT -

Messa fuori funzione dell'apparecchio Procedere nel modo seguente:

1. Spegnimento della pompa

2. Staccare la spina elettrica.

3. Togliere la pressione dalla tubazione aprendo i punti di prelievo.

4. Aprire inoltre le valvole di non ritorno montante nella tubazione di aspirazione.

– Dopo lo spegnimento è possibile che dell'acqua residua refluisca nel tubo flessibile e che fuoriesca dall'apertura di aspirazione della pompa. Se la pompa viene completamente smontata:

5. rimuovere tutti i tubo collegati dal lato mandata che aspirazione.

6. Svitare la vite di scarico acqua e lasciare fuoriuscire l'acqua residua inclinando la pompa.

7. Riavvitare la vite di scarico acqua.

– Assicurarsi che la guarnizione sia presente e che non sia danneggiata. Immagazzinaggio/Invernaggio L'apparecchio non è a prova di gelo e quindi deve essere smontato e immagazzinato se si prevede l'arrivo del gelo. Immagazzinare correttamente l'apparecchio procedendo nel modo seguente:

• Scaricare il più possibile l'acqua rimasta nell'apparecchio, nei tubi flessibili, nelle tubazioni e nei raccordi.

• Pulire a fondo l'apparecchio e sostituire le parti danneggiate.

• Immagazzinare l'apparecchio in un luogo asciutto e al riparo dal gelo.

• Proteggere i collegamenti elettrici aperti contro l'umidità e lo sporco. Eliminazione di anomalie Anomalia Causa Intervento La pompa non si avvia La pompa è spenta. Avviamento della pompa Alimentazione elettrica interrotta Controllare i collegamenti elettrici. La pompa si arresta dopo un breve tempo di funzionamento La protezione da sovraccarico ha spento la pompa per surriscaldamento.

• Pulire gli attacchi lato aspirazione e lato mandata.

• Lasciare raffreddare la pompa. Intasamento lato aspirazione Pulire l'apertura di aspirazione e la tubazione di mandata. La pompa non convoglia o la portata non è suf- ficiente La pompa non è riempita a sufficienza con ac- qua. Riempire la pompa e verificare che l'acqua riempita non refluisca attraverso il lato di pres- sione. Tubazione di pressione chiusa.

• Aprire il punto di prelievo sul lato di mandata

Posare il tubo flessibile di mandata senza piegature Tubazione di mandata chiusa

• Pulire gli attacchi lato aspirazione e lato mandata.

Posare il tubo di aspirazione in modo che sia senza piegature Anermeticità sul lato aspirazione Eliminare l'anermeticità sul lato aspirazione Prefiltro esterno (opzionale) intasato Pulire il prefiltro- IT -

Dati tecnici Descrizione

Frequenza di dimensionamento

IPX4 IPX4 IPX4 Intensità sonora continua massima db (A)

Attacco lato aspirazione/lato mandata

Grandezza massima di grano di particelle nell'ac- qua

+35 +35 +35 Dimensioni lunghezza

Simboli sull'apparecchio

L’apparecchio è protetto contro la penetrazione di spruzzi d'acqua.

Non smaltire questo apparecchio gettandolo nei rifiuti domestici.

Leggere le istruzioni d'uso

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

Smaltire l’apparecchio solo attraverso l'apposito sistema di ritiro. Dopo l’utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.

Condizioni di garanzia PfG concede 2 anni di garanzia a partire dalla data di vendita su difetti comprovabili di materiale e fabbricazione. Non sono coperte da garanzia le parti soggette a usura, ad es. i corpi luminosi. Condizione per la prestazione della garan- zia è la presentazione del documento di prova dell'acquisto. Il diritto di garanzia si estingue in caso di uso non appro- priato, danno elettrico o meccanico dovuto a impiego improprio nonché in caso di riparazione non idonea da parte di officine non autorizzate. Le riparazioni possono venire eseguite solo da PfG o da officine autorizzate da PfG. In caso di domanda di garanzia inviate franco domicilio a PfG l'apparecchio oggetto del reclamo o la parte difettosa con la descri- zione dei difetti ed il documento di prova dell'acquisto. PfG si riserva di fatturare le spese di montaggio. PfG non ri- sponde per danni da trasporto. Questi vanno fatti valere immediatamente nei confronti del trasportatore. Ulteriori diritti di qualsiasi genere, in particolare per danni indiretti, sono esclusi. Questa garanzia non tocca i diritti del cliente finale nei riguardi del rivenditore.- DA -
