Caractéristiques techniques	Débit maximal : 3200 L/h, Hauteur de refoulement maximale : 3,5 m, Puissance : 200 W, Alimentation : 230 V / 50 Hz
Utilisation	Idéale pour les fontaines, les bassins et les systèmes d'irrigation.
Maintenance et réparation	Vérifier régulièrement le filtre, nettoyer les impuretés, remplacer les pièces usées si nécessaire.
Sécurité	Ne pas immerger le câble d'alimentation, utiliser une prise de courant avec protection.
Informations générales	Garantie : 2 ans, Poids : 3,5 kg, Dimensions : 30 x 20 x 25 cm.

FOIRE AUX QUESTIONS - PondoGarden 3200 Pontec

Comment installer la pompe Pontec PondoGarden 3200 ?

Pour installer la pompe, placez-la sur une surface plane et stable à proximité de la source d'eau. Connectez le tuyau d'aspiration à l'entrée de la pompe et assurez-vous qu'il est bien fixé. Branchez la pompe à une prise électrique appropriée.

Quel est le débit maximum de la pompe ?

La Pontec PondoGarden 3200 a un débit maximum de 3200 litres par heure.

La pompe peut-elle fonctionner à sec ?

Non, la Pontec PondoGarden 3200 ne doit pas fonctionner à sec, car cela peut endommager le moteur. Assurez-vous toujours qu'il y a suffisamment d'eau dans le réservoir.

Comment nettoyer la pompe ?

Pour nettoyer la pompe, débranchez-la et retirez les débris de l'entrée d'eau. Vous pouvez également démonter les pièces amovibles pour un nettoyage en profondeur avec de l'eau claire.

Quelle est la consommation électrique de la pompe ?

La consommation électrique de la Pontec PondoGarden 3200 est d'environ 80 watts.

Que faire si la pompe ne fonctionne pas ?

Si la pompe ne fonctionne pas, vérifiez d'abord si elle est correctement branchée. Assurez-vous également qu'il y a de l'eau dans le réservoir et que les filtres ne sont pas obstrués.

La pompe est-elle adaptée pour un usage extérieur ?

Oui, la Pontec PondoGarden 3200 est conçue pour un usage extérieur, mais il est important de la protéger des conditions climatiques extrêmes.

Quelle est la garantie offerte avec la pompe ?

La pompe Pontec PondoGarden 3200 est généralement accompagnée d'une garantie de 2 ans, mais cela peut varier selon le revendeur.

Comment régler le débit de la pompe ?

Le débit de la pompe peut être ajusté en utilisant le robinet de réglage situé sur le tuyau de sortie. Tournez-le dans le sens horaire pour diminuer le débit et dans le sens antihoraire pour l'augmenter.

Quelles sont les dimensions de la pompe ?

Les dimensions de la Pontec PondoGarden 3200 sont d'environ 20 cm de longueur, 15 cm de largeur et 25 cm de hauteur.

MODE D'EMPLOI PondoGarden 3200 Pontec

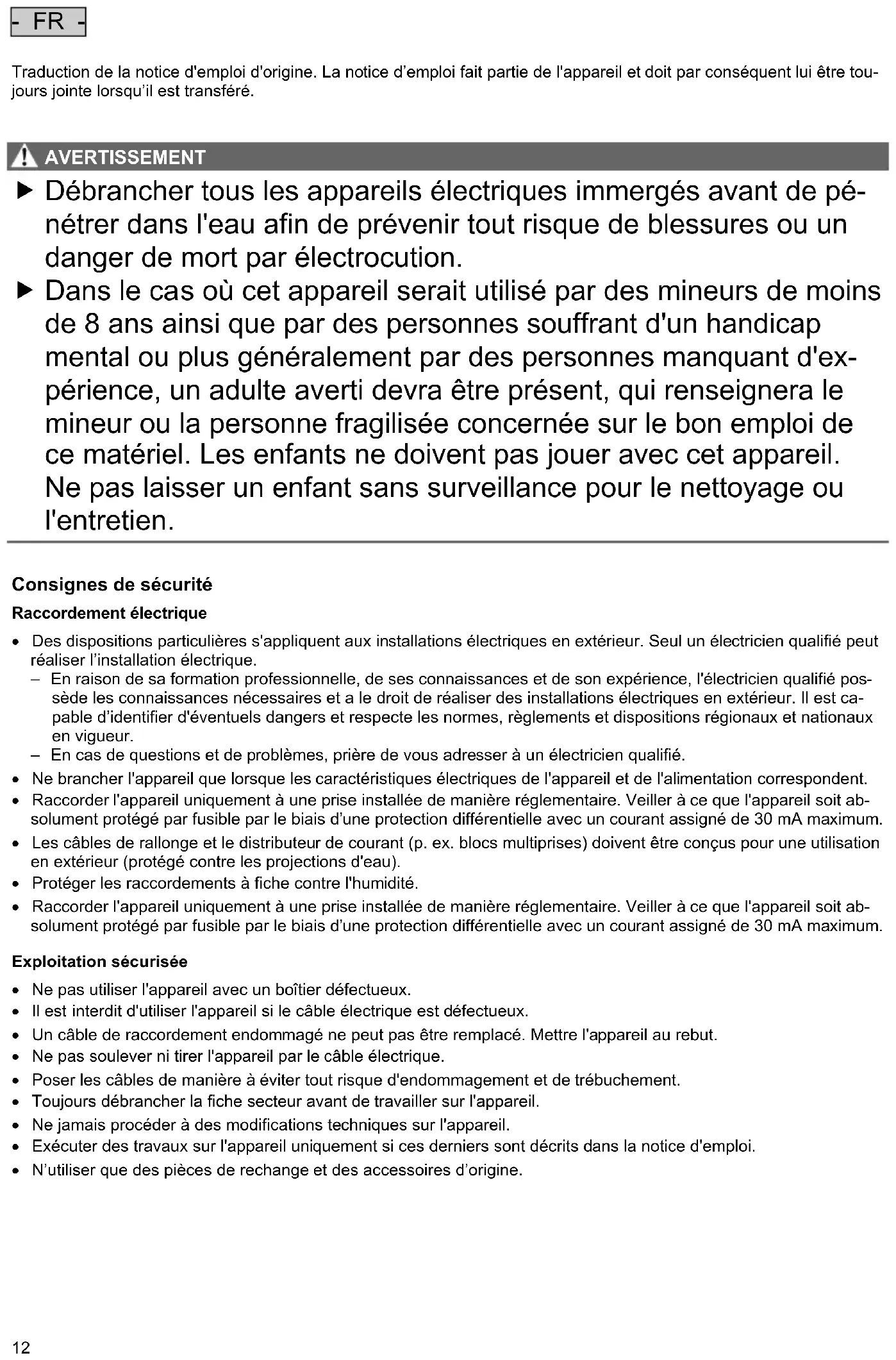

- FR - Traduction de la notice d'emploi d'origine. La notice d’emploi fait partie de l'appareil et doit par conséquent lui être tou- jours jointe lorsqu’il est transféré.

AVERTISSEMENT AVERTISSEMENT Débrancher tous les appareils électriques immergés avant de pé- nétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution. Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'ex- périence, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Consignes de sécurité Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l’installation électrique. – En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'électricien qualifié pos- sède les connaissances nécessaires et a le droit de réaliser des installations électriques en extérieur. Il est ca- pable d’identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur. – En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Veiller à ce que l'appareil soit ab- solument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).

• Protéger les raccordements à fiche contre l'humidité.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Veiller à ce que l'appareil soit ab- solument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum. Exploitation sécurisée

• Ne pas utiliser l'appareil avec un boîtier défectueux.

• Il est interdit d'utiliser l'appareil si le câble électrique est défectueux.

• Un câble de raccordement endommagé ne peut pas être remplacé. Mettre l'appareil au rebut.

• Ne pas soulever ni tirer l'appareil par le câble électrique.

• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.

• Toujours débrancher la fiche secteur avant de travailler sur l'appareil.

• Ne jamais procéder à des modifications techniques sur l'appareil.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.

• N’utiliser que des pièces de rechange et des accessoires d’origine.- FR -

Description du produit Vue d'ensemble

Raccordement côté refoulement, filet femelle G1

Interrupteur Marche-Arrêt

Câble d'alimentation électrique

Vis de vidange d'eau

Raccordement côté aspiration, filet femelle G1

Vis de remplissage d'eau

L'appareil contient de la fonte soumise à un processus de corrosion naturelle. La fonction de l'appareil n'en est nullement entravée. Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Remise en circulation et vidage par pompage des réservoirs ou des bassins.

• Irrigation et arrosage.

• Refoulement d'eau claire ou d'eau de pluie.

• Prise d'eau dans le puits. – Uniquement pour irriguer et arroser !

• Prise d'eau dans des tonneaux de pluie ou des citernes.

• Utilisez l'appareil en respectant les données techniques. (→ Caractéristiques techniques) Éventuelle utilisation incorrecte Les restrictions suivantes sont valables pour l'appareil :

• A ne pas utiliser pour une exploitation à long terme (p. ex mode de recirculation en continu au point d'eau).

• Non compatible à l'eau salée.

• Ne jamais refouler d'eau polluée.

• A ne pas raccorder à l'alimentation en eau potable.

• Non approprié pour l'eau potable.

• Ne pas utiliser à des fins commerciales ou industrielles.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflam- mables ou explosifs.- FR -

Mise en place et raccordement Pour réduire les bruits de pompe, en cas d'installation stationnaire brancher la pompe à la tuyauterie par le biais de tuyaux flexibles résistants à la pression. Équipez le conduit d'aspiration d'un préfiltre et d'un clapet anti-retour ou de pied. Fixez en plus le tuyau d'aspira- tion (p. ex. l'attacher à un piquet en bois) pour décharger la pompe de son poids.

• Installer la pompe à l'horizontale et en position stable au sec. – En cas d'installation stationnaire, absolument veiller à placer un récipient collecteur de taille adéquate sous la vis de vidange pour vider la pompe.

• Selon la possibilité, placer la pompe plus haut que le réservoir à eau dans lequel l'eau est pompée. Sinon, monter une vanne résistant à la pression entre la pompe et le tuyau d'aspiration.

• Uniquement utiliser des tuyaux à vide résistant à l'aspiration sur les côtés refoulement et aspiration.

• Visser le tuyau d'aspiration et le tuyau de refoulement avec chacun un embout à olive, un collier de serrage et un raccord sur le côté d'aspiration (G1) ou sur le côté de refoulement (G1). Exploitation PRUDENCE Danger de brûlures par l'eau chaude. Si l'électronique est défectueuse ou s'il n'y a pas d'alimentation en eau du côté d'aspiration, l'eau présente dans la pompe peut être très chaude. Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil. Laisser refroidir l'eau dans la pompe.

Mise en service de l'appareil. Avant d'utiliser la pompe, remplir la pompe et purger le conduit d'aspiration. La purge du conduit d'aspiration peut prendre quelques minutes. Voici comment procéder :

1. Desserrer et enlever la vis de remplissage d'eau.

2. Remplir d'eau par l'orifice de remplissage jusqu'au trop-plein.

3. Réimplanter et resserrer la vis de remplissage d'eau.

4. Si besoin, ouvrir le conduit de refoulement.

5. Brancher la fiche secteur dans la prise.

6. Mettre la pompe en circuit.

– La pompe commence immédiatement à refouler. L'eau qui s'écoule contient encore de l'air.- FR -

Mise hors circuit de l'appareil. Voici comment procéder :

1. Déconnecter la pompe

2. Débrancher la prise secteur.

3. Réduire la pression du conduit de refoulement à zéro en ouvrant les prises (points de prélèvement).

4. Ouvrir les clapets anti-retour intégrés en plus dans le conduit aspiration.

– Après la mise hors circuit, de l'eau résiduelle risque d'être refoulée dans le tuyau et de s'écouler par l'orifice d'aspiration de la pompe. En cas de démontage complet de la pompe :

5. enlever les tuyaux branchés côté refoulement et aspiration.

6. Dévisser la vis de vidange d'eau et laisser l'eau restante s'écouler en inclinant la pompe.

7. Revisser la vis de vidange d'eau.

– Absolument veiller à la présence et à la capacité fonctionnelle du joint. Stockage / entreposage pour l'hiver L'appareil n'est pas résistant au gel et doit absolument être désinstallé et entreposé lorsque du gel est prévu. Ci-après, la méthode optimale pour entreposer l'appareil :

• Vidangez autant que possible l'eau qui reste dans l'appareil, les tuyaux, les conduites et les raccordements.

• Nettoyer l'appareil minutieusement et remplacer les pièces endommagées.

• Stocker la pompe au sec et à l'abri du gel.

• Protéger les fiches ouvertes contre l'humidité et les salissures. Dépannage Dérangement Cause Remède La pompe ne démarre pas La pompe est hors circuit Mettre la pompe en circuit Alimentation en courant coupée Vérifier les raccords à fiches électriques La pompe s'arrête après une courte période de marche Le dispositif de sécurité contre les surcharges a arrêté la pompe pour cause de surchauffe

• Nettoyer le raccord côté aspiration et le con- duit d'aspiration

• Laisser refroidir la pompe Colmatage/engorgement côté aspiration Nettoyer l'orifice d'aspiration et le conduit d'aspiration La pompe ne refoule pas ou ne refoule pas as- sez Le remplissage d'eau de la pompe est insuffi- sant Remplir la pompe et s'assurer que l'eau rem- plie ne s'écoule pas par le côté refoulement Conduit de refoulement fermé

• Ouvrir la prise (point de prélèvement) sur le côté refoulement

• Poser le tuyau de refoulement sans le plier Conduit d'aspiration fermé

• Nettoyer le raccord côté aspiration et le con- duit d'aspiration

• Poser le tuyau d'aspiration sans le plier Fuite sur le côté aspiration Remédier à la fuite sur le côté aspiration Préfiltre externe (en option) colmaté Nettoyer le préfiltre- FR -

Caractéristiques techniques Descriptif

IPX4 IPX4 IPX4 Niveau de pression acoustique continu max. db (A)

Raccordement côté aspiration/refoulement

Pression d'eau max. côté refoulement bar 3,5 4,0 4,5 Capacité de refoulement max. l/h

Hauteur de refoulement max.

Taille maximale admissible des particules dans l'eau

1,5 1,5 1,5 Température ambiante max. admissible

+35 +35 +35 Dimensions Longueur

Symboles sur l'appareil

L'appareil est protégé contre les projections d'eau.

Ne jetez pas l'appareil avec les déchets ménagers normaux.

Lire la notice d'emploi.

Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.

Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet. Mettre l'appareil hors d'usage en sectionnant les câbles.

Conditions de garantie PfG assure une garantie de 2 ans à partir de la date de vente pour tout défaut de matériel ou de fabrication. Les pièces d’usure, comme p.ex. les ampoules, etc., ne tombent pas sous le coup de la garantie. La garantie est valable unique- ment sur présentation du bon d’achat. Le recours en garantie s’annule lors d’une manipulation non conforme à la fina- lité, lors de dommage électrique ou mécanique entraîné par une utilisation abusive ainsi que lors de réparation incor- recte effectuée par un atelier de réparation non autorisé. Les réparations ne doivent être effectuées que par PfG ou par des ateliers de réparation habilités par PfG. Lors de la déclaration de recours en garantie, prière de faire parvenir à PfG la pièce ou l’appareil défectueux avec une description du défaut ainsi que le bon d’achat franco domicile. PfG se réserve le droit de facturer des coûts de main d'œuvre. PfG décline toute responsabilité pour des dommages survenus pendant le transport. Ces derniers devront être immédiatement déclarés auprès du transporteur. Toutes réclamations ultérieures, de quelque nature que ce soit, en particulier les dommages consécutifs, sont exclues. Cette garantie n’a aucun effet sur les réclamations du consommateur final vis-à-vis du négociant.- NL -
