BEDIENUNGSANLEITUNG PondoGarden 3200 Pontec

- DE - Original-Anleitung. Die Anleitung gehört zum Gerät und muss bei Weitergabe des Geräts stets mitgegeben werden.

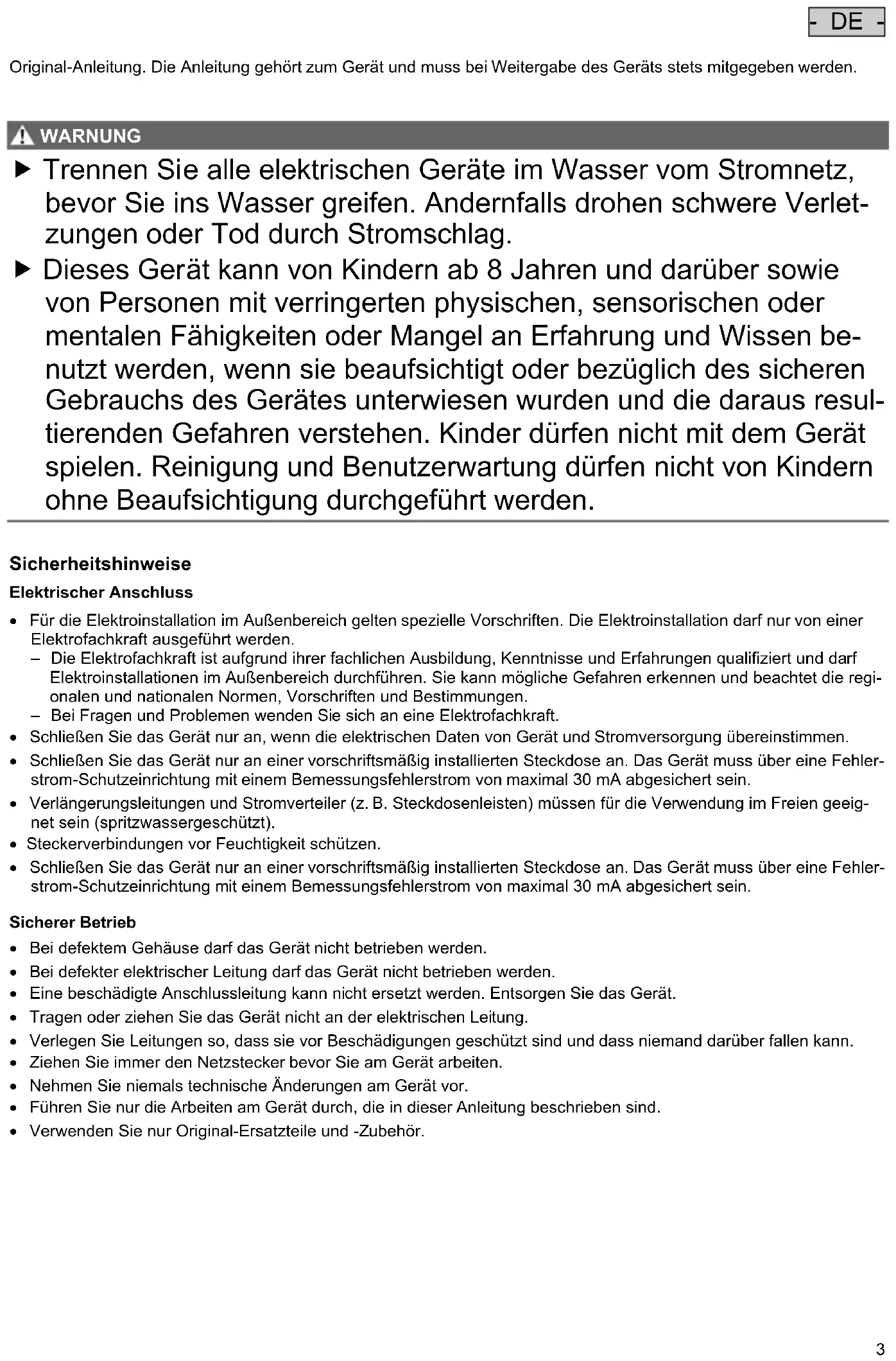

WARNUNG WARNUNG Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verlet- zungen oder Tod durch Stromschlag. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul- tierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise Elektrischer Anschluss

• Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstallation darf nur von einer Elektrofachkraft ausgeführt werden. – Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regi- onalen und nationalen Normen, Vorschriften und Bestimmungen. – Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.

• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät muss über eine Fehler- strom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeig- net sein (spritzwassergeschützt).

• Steckerverbindungen vor Feuchtigkeit schützen.

• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät muss über eine Fehler- strom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Sicherer Betrieb

• Bei defektem Gehäuse darf das Gerät nicht betrieben werden.

• Bei defekter elektrischer Leitung darf das Gerät nicht betrieben werden.

• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Entsorgen Sie das Gerät.

• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.

• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand darüber fallen kann.

• Ziehen Sie immer den Netzstecker bevor Sie am Gerät arbeiten.

• Nehmen Sie niemals technische Änderungen am Gerät vor.

• Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.

• Verwenden Sie nur Original-Ersatzteile und -Zubehör.- DE -

Produktbeschreibung Übersicht

Anschluss Druckseite, G1 Innengewinde

Netzanschlussleitung

Wasserablass-Schraube

Anschluss Saugseite, G1 Innengewinde

Wassereinfüll-Schraube

Das Gerät enthält Gusseisen, welches einem natürlichen Korrosionsprozess unterliegt. Die Funktion des Geräts wird dadurch nicht beeinträchtigt. Bestimmungsgemäße Verwendung Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Um- und Auspumpen von Behältern oder Becken.

• Bewässern und Gießen.

• Fördern von klarem Wasser oder Regenwasser.

• Wasserentnahme aus Brunnen. – Nur zum Bewässern und Gießen!

• Wasserentnahme aus Regentonnen oder Zisternen.

• Betreiben Sie das Gerät unter Einhaltung der technischen Daten. (→ Technische Daten) Möglicher Fehlgebrauch Für das Gerät gelten folgende Einschränkungen:

• Nicht im Langzeitbetrieb (z. B. Dauerumwälzbetrieb am Teich) verwenden.

• Nicht geeignet für Salzwasser.

• Niemals Schmutzwasser fördern.

• Nicht an die Trinkwasserversorgung anschließen.

• Nicht geeignet für Trinkwasser.

• Nicht für gewerbliche oder industrielle Zwecke verwenden.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.- DE -

Aufstellen und Anschließen Um Geräusche der Pumpe zu reduzieren, die Pumpe bei einer Festinstallation über flexible druckfeste Schlauch- leitungen mit dem Rohrnetz verbinden. Rüsten Sie die Saugleitung mit einem Vorfilter und Rückschlag- oder Fußventil aus. Befestigen Sie den Saug- schlauch zusätzlich (z. B. an einen Holzpflock binden), um die Pumpe von seinem Gewicht zu entlasten.

• Pumpe waagerecht und standsicher im Trockenen aufstellen. – Bei Festinstallation darauf achten, dass zum Entleeren der Pumpe ein entsprechend großes Auffanggefäß unter die Ablass-Schraube gebracht werden kann.

• Pumpe nach Möglichkeit höher aufstellen als das Wasserreservoir, aus dem gepumpt werden soll. Andernfalls zwi- schen Pumpe und Saugschlauch ein druckfestes Ventil montieren.

• Nur saugfeste Vakuumschläuche auf der Druckseite und auf der Saugseite verwenden.

• Den Saugschlauch und den Druckschlauch jeweils mit Schlauchtülle, Schlauchschelle und Fitting an die Saug- seite (G1) bzw. Druckseite (G1) schrauben. Betrieb VORSICHT Verbrennungsgefahr durch heißes Wasser. Bei defekter Elektronik oder fehlender saugseitiger Wasserzufuhr kann das in der Pumpe vorhandene Wasser stark erhitzt sein. Vor Arbeiten am Gerät Netzstecker ziehen. Das Wasser in der Pumpe abkühlen lassen.

Inbetriebnahme des Gerätes Vor der Verwendung muss die Pumpe befüllt werden und die Saugleitung entlüftet werden. Das Entlüften der Sauglei- tung kann einige Minuten dauern. So gehen Sie vor:

1. Wassereinfüll-Schraube herausschrauben.

2. In die Einfüllöffnung Wasser bis zum Überlaufen füllen.

3. Wassereinfüll-Schraube wieder hineinschrauben.

4. Gegebenenfalls Druckleitung öffnen.

5. Netzstecker in die Steckdose stecken.

6. Pumpe einschalten.

– Die Pumpe beginnt sofort zu fördern. Im austretenden Wasser befindet sich noch Luft.- DE -

Außerbetriebnahme des Geräts So gehen Sie vor:

1. Pumpe ausschalten

2. Netzstecker ziehen.

3. Druckleitung durch Öffnen von Entnahmestellen drucklos machen.

4. Zusätzlich in die Saugleitung eingebaute Rückschlagventile öffnen.

– Nach dem Ausschalten kann das Restwasser im Schlauch zurückfließen und durch die Ansaugöffnung der Pumpe austreten. Falls die Pumpe vollständig abgebaut wird:

5. Angeschlossene Schläuche druck- und saugseitig entfernen.

6. Wasserablass-Schraube ausdrehen und Restwasser durch Neigen der Pumpe herausfließen lassen.

7. Wasserablass-Schraube wieder eindrehen.

– Auf Vorhandensein und Funktionsfähigkeit der Dichtung achten. Lagern/Überwintern Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden. So lagern Sie das Gerät richtig:

• Lassen Sie verbliebenes Wasser im Gerät, in den Schläuchen, Rohrleitungen und Anschlüssen so weit wie möglich ab.

• Reinigen Sie das Gerät gründlich und ersetzen Sie beschädigte Teile.

• Gerät trocken und frostfrei lagern.

• Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen. Störungsbeseitigung Störung Ursache Abhilfe Pumpe läuft nicht an Pumpe ist ausgeschaltet Pumpe einschalten Stromversorgung unterbrochen Elektrische Steckverbindungen prüfen Pumpe schaltet nach kurzer Laufzeit ab Überlastschutz hat die Pumpe wegen Überhit- zung abgeschaltet

• Anschluss Saugseite und Saugleitung reini- gen

• Pumpe abkühlen lassen Saugseitige Verstopfung Ansaugöffnung und Saugleitung reinigen Pumpe fördert nicht oder fördert ungenügend Pumpe nicht ausreichend mit Wasser befüllt Pumpe befüllen und sicherstellen, dass das eingefüllte Wasser nicht über die Druckseite abfließt Druckleitung verschlossen

• Entnahmestelle auf der Druckseite öffnen

• Druckschlauch knickfrei verlegen Saugleitung verschlossen

• Anschluss Saugseite und Saugleitung reini- gen

• Saugschlauch knickfrei verlegen Undichtheit auf Saugseite Undichtheit auf Saugseite beseitigen Externer Vorfilter (Option) verstopft Vorfilter reinigen- DE -

Technische Daten Beschreibung

GP 3200 GP 3800 GP 4500 Netzanschlussspannung V AC 220-240 220-240 220-240 Netzfrequenz

Anschluss Saugseite/Druckseite

Max. Wasserdruck Druckseite bar 3,5 4,0 4,5 Max. Förderleistung l/h

Max. zulässige Korngröße von Partikeln im Was- ser

1,5 1,5 1,5 Max. zulässige Umgebungstemperatur

+35 +35 +35 Abmessungen Länge

Symbole auf dem Gerät

Das Gerät ist geschützt gegen das Eindringen von Spritzwasser.

Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.

Lesen Sie die Gebrauchsanleitung.

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem. Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

Garantiebedingungen PfG gewährt 2 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Verschleißteile, wie z.B. Leuchtmittel etc. sind nicht Bestandteile der Garantie. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werk- stätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmel- dung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.- EN -
