BEDIENUNGSANLEITUNG PondoCompact 2000 Pontec

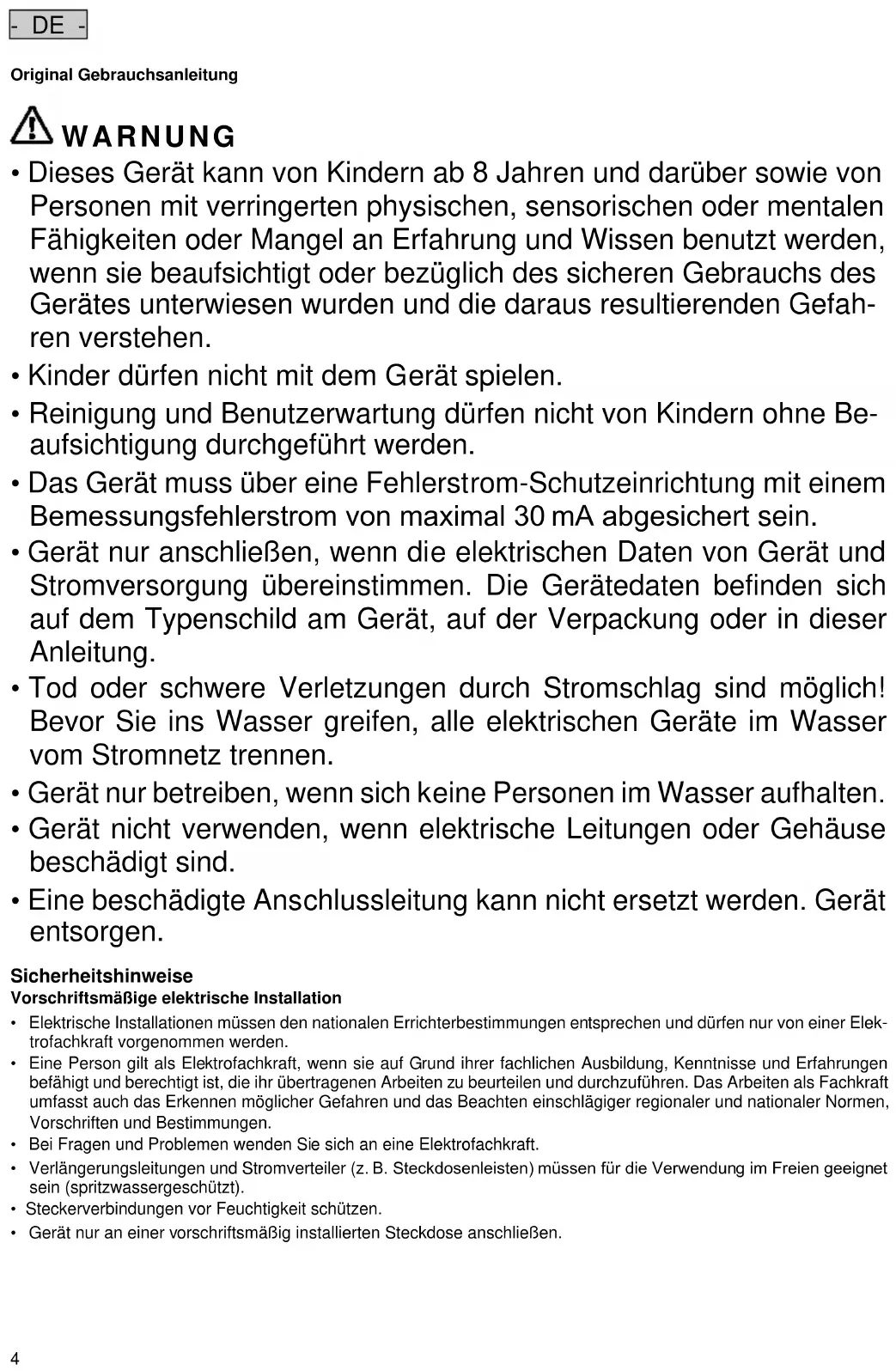

- DE - Original Gebrauchsanleitung WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be- aufsichtigung durchgeführt werden.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.

• Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen.

• Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.

• Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät entsorgen. Sicherheitshinweise Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek- trofachkraft vorgenommen werden.

• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.

• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Steckerverbindungen vor Feuchtigkeit schützen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.- DE -

• Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.

• Halten Sie die Steckdose und den Netzstecker trocken.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

• Niemals technische Änderungen am Gerät vornehmen.

• Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden. Hinweise zu dieser Gebrauchsanleitung Mit dem Kauf des Produkts PondoCompact haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Warnhinweise in dieser Anleitung Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen. WARNUNG

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein. VORSICHT

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein. HINWEIS Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen. Verweise in dieser Anleitung 5 A Verweis auf eine Abbildung, z. B. Abbildung A.

• Verweis auf ein anderes Kapitel. Produktbeschreibung PondoCompact 2000/3000/5000 sind Pumpen für Wasserspiele.

• Geeignet für den Einsatz in Räumen und im Außenbereich.

• Einfache Regulierung der Wassermenge.

• 19 mm (¾ '') bzw. 25 mm (1 '') Schlauchanschluss.- DE -

Lieferumfang und Geräteaufbau

Anzahl Anzahl Anzahl

Anschluss Eingang: Schlauchtülle 19 mm (¾ '') mit Überwurfmutter und Flachdichtung

Anschluss Eingang: Schlauchtülle 25 mm (1 '') mit Überwurfmutter und Flachdichtung

Anschluss Ausgang: Schlauchtülle 19 mm (¾ '') mit Außengewinde und O-Ring

Anschluss Ausgang: Schlauchtülle 25 mm (1 '') mit Außengewinde und O-Ring

Bestimmungsgemäße Verwendung PondoCompact, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:

• Zum Pumpen von reinem Wasser für den Einsatz im Innen- und Außenbereich in Zimmerspringbrunnen, Tischspring- brunnen oder in Statuen.

• Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.

• Niemals mit anderen Flüssigkeiten als Wasser betreiben.

• Niemals ohne Wasserdurchfluss betreiben.

• Nicht für gewerbliche oder industrielle Zwecke verwenden.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

• Nicht an die Hauswasserversorgung anschließen. Aufstellen und Anschließen WARNUNG Tod oder schwere Verletzungen durch gefährliche elektrische Spannung beim Betrieb des Geräts in einem Schwimmteich.

• Gerät niemals in einem Schwimmteich betreiben. Betrieb unter Wasser So gehen Sie vor: 5 B

1. Die Saugnäpfe an der Pumpe befestigen.

2. Die Schlauchtülle mit O-Ring auf den Ausgang schrauben und handfest anziehen.

3. Die Durchflussmenge (Förderleistung) einstellen.

– Der Regler zu Einstellen befindet sich hinter dem Filtergehäuse. – Regler rechts drehen: Durchflussmenge erhöhen. – Regler links drehen: Durchflussmenge verringern.

4. Den Schlauch auf die Schlauchtülle stecken und die Pumpe unter Wasser auf einem festen Untergrund waagerecht

aufstellen. – Auf einem glatten, sauberen Untergrund lässt sich die Pumpe mit den Saugnäpfen fixieren.- DE -

Betrieb außerhalb des Wassers

• Das Gerät nicht der direkten Sonneneinstrahlung aussetzen. So gehen Sie vor: 5 C

1. Das Filtergehäuse abnehmen.

– Bei Betrieb außerhalb des Wassers wird das Filtergehäuse nicht benötigt.

2. Die Saugnäpfe an der Pumpe befestigen.

3. Die Schlauchtülle mit O-Ring auf den Ausgang schrauben und handfest anziehen.

4. Die Schlauchtülle mit Flachdichtung und Überwurfmutter auf den Ausgang schrauben und handfest anziehen.

5. Die Durchflussmenge (Förderleistung) einstellen.

– Regler rechts drehen: Durchflussmenge erhöhen. – Regler links drehen: Durchflussmenge verringern.

6. Die Schläuche jeweils auf die Schlauchtülle am Eingang und Ausgang stecken und die Pumpe auf einem festen

Untergrund waagerecht aufstellen. – Damit keine Luft angesaugt wird, müssen die Pumpe und der Schlauch zum Eingang stets unterhalb des Was- serpegels liegen. – Auf einem glatten, sauberen Untergrund lässt sich die Pumpe mit den Saugnäpfen fixieren. Inbetriebnahme VORSICHT Verletzungsgefahr durch schnell drehende Teile. Die Temperaturüberwachung schaltet das Gerät bei Überlastung aus und nach Abkühlung automatisch wieder ein.

• Vor Arbeiten am Gerät, Gerät spannungsfrei schalten. HINWEIS Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.

• Während des Betriebs muss die Pumpe stets geflutet sein.

• Regelmäßig den Wasserstand kontrollieren.

• Einschalten: Netzstecker in die Steckdose stecken. – Das Gerät schaltet sich sofort ein.

• Ausschalten: Netzstecker ziehen. Störungsbeseitigung

Störung Ursache Abhilfe Das Gerät läuft nicht an Netzspannung fehlt Netzspannung überprüfen Laufeinheit blockiert Reinigen Fontänenhöhe ungenügend Regler zu weit gedreht Regler einstellen Filtergehäuse oder Laufeinhei verschmutzt, Schlauch verstopft Reinigen Schlauch defekt Ersetzen Schlauch geknickt Schlauch gerade verlegen Laufeinheit verschlissen Laufeinheit austauschen Gerät schaltet nach kurzer Laufzeit ab Filter verstopft Reinigen Wassertemperatur zu hoch Maximal erlaubte Wassertemperatur einhalten (→ Technische Daten)- DE -

Reinigung und Wartung WARNUNG Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

• Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.

• Vor Arbeiten am Gerät Netzspannung abschalten. Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste.

• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:

• Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder die Funktion des Geräts beeinträchtigen können. Laufeinheit ersetzen So gehen Sie vor: 5 D

1. Die vier Schrauben entfernen und das Pumpengehäuse abnehmen.

2. Die Laufeinheit mit einem Schraubendreher mit breiter Klinge aus dem Sitz im Motorgehäuse hebeln.

– Die Klinge in die Nut zwischen Laufeinheit und Motorgehäuse führen und den Schraubendreher kräftig drehen, so dass die Laufeinheit aus dem Sitz springt. – Vorsichtig hantieren, so dass das Motorgehäuse und der O-Ring nicht beschädigt werden.

3. Pumpe in umgekehrter Reihenfolge zusammenbauen.

– Die Laufeinheit kraftvoll in den Sitz im Motorgehäuse drücken. Reparatur Ein beschädigtes Gerät kann nicht repariert werden und darf nicht weiter betrieben werden. Entsorgen Sie das Gerät fachgerecht. Lagern/Überwintern Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden. So lagern Sie das Gerät richtig:

• Gerät gründlich reinigen, auf Beschädigungen prüfen, beschädigte Teile ersetzen.

• Elektrische Anschlüsse vor Feuchtigkeit und Verschmutzung schützen.

• Pumpe getaucht und frostfrei lagern.

• Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen. Verschleißteile

• Laufeinheit Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahme- system entsorgen. Garantiebedingungen PfG gewährt 2 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Verschleißteile, wie z.B. Leuchtmittel etc. sind nicht Bestandteile der Garantie. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werk- stätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmel- dung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.- EN -

1. Die vier Schrauben entfernen und das Pumpengehäuse abnehmen.

2. Die Laufeinheit mit einem Schraubendreher mit breiter Klinge aus dem Sitz im Motorgehäuse hebeln.

– Die Klinge in die Nut zwischen Laufeinheit und Motorgehäuse führen und den Schraubendreher kräftig drehen, so dass die Laufeinheit aus dem Sitz springt. – Vorsichtig hantieren, so dass das Motorgehäuse und der O-Ring nicht beschädigt werden.

3. Pumpe in umgekehrter Reihenfolge zusammenbauen.

Typ Bemessungs- spannung Leistungsaufnahme Förderleistung Wassersäule Tauchtiefe Kabellänge Abmessungen Gewicht Wassertemperatur

Kabellengde Mål Vekt Vanntemperatur

Wasserdicht bis 4 m Tiefe. Bei Frost das Gerät dein- stallieren. Mögliche Gefahren für Perso- nen mit Herzschritt-machern! Vor direkter Sonnen- einstrahlung schützen. Lesen Sie die Ge- brauchsanleitung.
