PondoCompact 2000 - Pomp Pontec - Gratis gebruiksaanwijzing en handleiding

Producttype	Waterfun-pomp
Merk	Pontec
Model	PondoCompact 2000
Gebruik	Binnen en buiten (behalve voor zwemvijvers)
Afmetingen (L x B x H)	Ongeveer 18 x 10 x 12 cm (schatting)
Gewicht	Ongeveer 1,2 kg (schatting)
Voeding	230 V ~ 50 Hz
Opgenomen vermogen	Ongeveer 40 W (schatting)
Aardlekschakelaar vereist	30 mA maximaal
Maximaal debiet	2000 L/u (volgens model)
Maximale opvoerhoogte	Ongeveer 2,0 m (schatting)
Aansluiting inlaat/uitlaat	19 mm (3/4") of 25 mm (1")
Debietregeling	Via draaiknop (achter het filter)
Filter inbegrepen	Ja, filterhuis voor onderdompeling
Bevestiging	Zuignappen (4 stuks meegeleverd)
Max. watertemperatuur	35 °C (schatting voor standaard pompen)
Vorstbestendigheid	Nee, dient vorstvrij te worden bewaard
Materiaal	Kunststof (behuizing en interne onderdelen)
Onderhoud	Reinigen met schoon water en zachte borstel
Slijtdelen	Werkeenheid (vervangbaar)
Garantie	2 jaar, slijtdelen uitgezonderd
Repareerbaarheid	Werkeenheid vervangbaar; behuizing niet repareerbaar

Veelgestelde vragen - PondoCompact 2000 Pontec

Wat is het verschil tussen de modellen PondoCompact 2000, 3000 en 5000?

De modellen verschillen voornamelijk in debiet en vermogen. De PondoCompact 2000 heeft een maximaal debiet van ongeveer 2000 L/u, terwijl de 3000 en 5000 hogere debieten bieden.

Kan ik de pomp buiten het water gebruiken?

Ja, maar het filterhuis moet worden verwijderd en de pomp moet onder het waterniveau worden geplaatst om luchtzuiging te voorkomen. Gebruik buiten water vereist ook aansluiting op inlaat en uitlaat.

Kan de pomp droog draaien?

Nee, de pomp mag nooit droog draaien, omdat dit schade kan veroorzaken. Zorg ervoor dat hij altijd met water gevuld is en controleer regelmatig het waterpeil.

Hoe stel ik het debiet van de pomp in?

Het debiet wordt ingesteld met de regelaar aan de achterkant van het filter. Draai met de klok mee om het debiet te verhogen en tegen de klok in om het te verlagen.

Welke slangdiameters kan ik gebruiken?

De pomp wordt geleverd met aansluitstukken voor slangen van 19 mm (3/4") en 25 mm (1"). U kunt kiezen welke u nodig heeft.

Hoe reinig ik de pomp?

Trek altijd de stekker uit het stopcontact voordat u de pomp reinigt. Reinig hem met schoon water en een zachte borstel. Gebruik bij hardnekkige kalkaanslag een niet-agressief reinigingsmiddel. Vermijd chemicaliën.

Wat moet ik doen als de pomp niet start?

Controleer eerst de netspanning. Start de pomp nog steeds niet, dan kan de werkeenheid geblokkeerd zijn. Demonteer en reinig deze. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de werkeenheid?

Volg de stappen in de handleiding: verwijder de schroeven van het filterhuis, til de werkeenheid op met een schroevendraaier en zorg dat u de O-ring niet beschadigt. Plaats de nieuwe eenheid door stevig aan te drukken.

Heeft de pomp garantie?

Ja, Pontec biedt 2 jaar garantie vanaf aankoopdatum op materiaal- en fabricagefouten. Slijtdelen (zoals de werkeenheid) zijn uitgesloten. Bewaar uw aankoopbewijs.

Kan ik de pomp in de winter gebruiken?

Nee, de pomp is niet vorstbestendig. Hij moet worden gedemonteerd en vorstvrij worden opgeslagen. Reinig hem grondig voor opslag en bewaar hem ondergedompeld op een vorstvrije plaats.

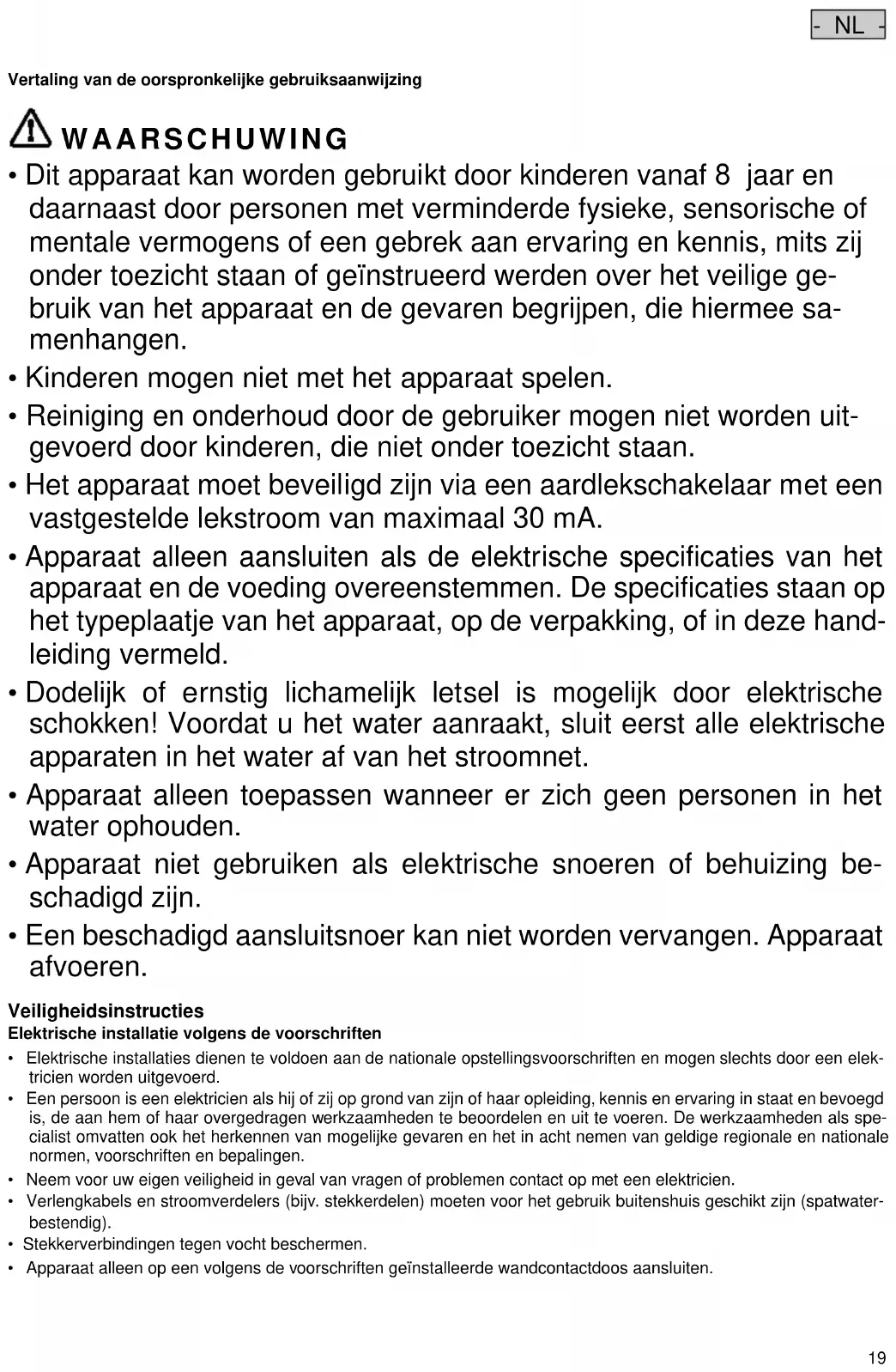

GEBRUIKSAANWIJZING PondoCompact 2000 Pontec

NL Gebruiksaanwijzing

Vertaling van de oorspronkelijke gebruiksaanwijzing

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.
• Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze handleiding vermeld.
• Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische schokken! Voordat u het water aanraakt, sluit eerst alle elektrische apparaten in het water af van het stroomnet.
• Apparaat alleen toepassen wanneer er zich geen personen in het water ophouden.
• Apparaat niet gebruiken als elektrische snoeren of behuizing beschadigd zijn.
• Een beschadigd aansluitsnoer kan niet worden vervangen. Apparaat afvoeren.

Veiligheidsinstructies

Elektrische installatie volgens de voorschriften

• Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elektricien worden uitgevoerd.
• Een persoon is een elektricien als hij of zijn op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Stekkerverbindingen tegen vocht beschermen.
• Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten.

- NL -

Veilig gebruik

• De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geïmplanteerde defibrillatoren (ICD) kan beïnvloeden. Minimaal 0,2 meter afstand tussen het implantaat en de magneet aanhouden.
• Houd de contactdoos en de netsteker droog.
• Apparaat niet aan het elektrische snoer dragen of trekken.
• Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.
• Het apparaat nooit aan technische modificaties onderwerpen.
• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.
• Alleen originele onderdelen en toebehoren voor het apparaat toepassen.

Instructies betreft deze gebruiksaanwijzing

Met de aanschaf van het product PondoCompact heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt.

Waarschuwingen in deze handleiding

De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

WAARSCHUWING

• Betekent een mogelijk gevaarlijke situatie.
• Bij niet aanhouden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg zijn.

VOORZICHTIG

• Betekent een mogelijk gevaarlijke situatie.
• Bij niet aanhouden van de instructie kan licht lichamelijk letsel het gevolg zijn.

OPMERKING

Informatie, die voor een beter begrip of preventie van mogelijke materiële of milieuschade is bedoeld.

Verwijzingen in deze handleiding

5 A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A.

→ Verwijst naar een ander hoofdstuk.

Productbeschrijving

PondoCompact 2000/3000/5000 zijn pompen voor waterspelen.

• Geschikt voor het gebruik in ruimten en voor buitenbereik.
• Eenvoudige regeling van de waterhoeveelheid.
• 19 mm ( ³/₄ ") resp. 25 mm (1 ") slangaansluiting.

Omvang van de levering en apparaatopbouw

5 A	PondoCompact			Beschrijving
	2000	3000	5000
	Aantal	Aantal	Aantal
1	1	1	1	Motorbehuizing
2	1	1	1	Pompbehuizing
3	1	1	1	Filterhuis
4	1	1	-	Aansluiting ingang: Slangmondstuk 19 mm ( 3/4 ") met wartelmoer en pakking
	-	-	1	Aansluiting ingang: Slangmondstuk 25 mm (1 ") met wartelmoer en pakking
5	1	1	-	Aansluiting uitgang: Slangmondstuk 19 mm ( 3/4 ") met uitwendig schroefdraad en O-ring.
	-	-	1	Aansluiting uitgang: Slangmondstuk 25 mm (1 ") met uitwendig schroefdraad en O-ring.
6	4	4	4	Zuignappen

Beoogd gebruik

PondoCompact, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Voor het verpompen van zuiver water voor toepassing binnens- of buitenshuis in zomerspringbronnen, tafelfonteinen of in standbeelden.
• Gebruik onder naleving van de technische gegevens.

De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit met andere vloeistoffen dan water gebruiken.
• Nooit gebruiken zonder doorstromend water.
• Niet gebruiken voor commerciële of industriële doeleinden.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.
• Niet op de drinkwatervoorziening aansluiten.

Plaatsen en aansluiten

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning bij toepassing van het apparaat in een zwemvijver.

- Apparaat nooit in een zwemvijver toepassen.

Bedrijf onder water

Zo gaat u te werk:

5 B

1. De zuignap aan de pomp bevestigen.
2. Het slangmondstuk met O-ring op de uitgang schroeven en handvast aantrekken.

3. Het debiet (pompcapaciteit) instellen:

4. De regelaar voor het instellen bevindt zich achter het filterhuis.

5. Regelaar naar rechts draaien: Debiet verhogen.

6. Regelaar naar links draaien: Debiet verlagen.

7. De slang op het slangmondstuk bevestigen en de pomp rechtop onder water op een vaste ondergrond zetten.

- Op een gladde, schone ondergrond kan de pomp met de zuignappen worden bevestigd.

- NL -

Bedrijf buiten het water

- Het apparaat niet aan direct direct zonlicht blootstellen.

Zo gaat u te werk:

5 C

1. Het filterhuis verwijderen.

- Bij bedrijf buiten water is het filterhuis niet nodig.

1. De zuignap aan de pomp bevestigen.

2. Het slangmondstuk met O-ring op de uitgang schroeven en handvast aantrekken.

3. Het slangmondstuk met pakking en wartelmoer op de uitgang schroeven en handvast aantrekken.

4. Het debiet (pompcapaciteit) instellen:

5. Regelaar naar rechts draaien: Debiet verhogen.

6. Regelaar naar links draaien: Debiet verlagen.

7. De slangen elk op het slangmondstuk aan de ingang en uitgang bevestigen en de pomp verticaal op een vaste ondergrond plaatsen.

8. Om te voorkomen dat er lucht wordt aangezogen, moeten de pomp en de slang bij de ingang steeds onder het waterpeil liggen.

9. Op een gladde, schone ondergrond kan de pomp met de zuignappen worden bevestigd.

Inbedrijfstelling

VOORZICHTIG

Gevaar voor letsel door snel draaiende delen.

De thermostaat schakelt het apparaat bij overbelasting uit en na afkoeling automatisch weer in.

- Voor werkzaamheden aan het apparaat dit eerst spanningsloos schakelen.

OPMERKING

De pomp mag niet drooglopen. Anders raakt de pomp defect.

• Tijdens het gebruik moet de pomp steeds voorzien zijn van water.

• Regelmatig de waterstand controleren.

• Inschakelen: Plaats de netsteker in de contactdoos.

• Het apparaat schakelt onmiddellijk aan.
• Uitschakelen: Trek de netsteker uit de contactdoos.

Storing verhelpen

Storing	Oorzaak	Remedie
Het apparaat start niet	Netspanning ontbreekt	Netspanning controleren
	Rotor geblokkeerd	Reinigen
Fonteinhoogte onvoldoende	Regelaar te ver gedraaid	Regelaar instellen
	Filterhuis of rotor vervuild, slang verstopt	Reinigen
	Slang defect	Vervangen
	Slang geknikt	Slang rechtleggen
	Rotor versleten	Rotor vervangen
Apparaat schakelt na korte tijd af	Filter verstopt	Reinigen
	Watertemperatuur te hoog	Maximum toegelaten watertemperatuur in acht nemen (→ Technische gegevens)

Reiniging en onderhoud

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.
• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

Reinig het apparaat indien nodig met kraanwater en een zachte borstel.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
• Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen omdat daardoor de behuizing of de werking kan worden aangetast.

Rotor vervangen

Zo gaat u te werk:

5 D

1. De vier schroeven verwijderen en de pompbehuizing wegnemen.

2. De rotor met een brede schroevendraaier uit de zetel van de motorbehuizing wippen.

3. De punt in de gleuf tussen rotor en motorbehuizing en de schroevendraaier geleiden en de schroevendraaier krachtig draaien, zodat de rotor uit de zetel spring.

4. Handel hierbij voorzichtig, zodat de motorbehuizing en de o-ring niet worden beschadigd.

5. De pomp in omgekeerde volgorde monteren.

- De rotor stevig in de zetel in de motorbehuizing drukken.

Reparatie

Een beschadigde behuizing kan niet worden gerepareerd en mag niet verder worden gebruikt. Voer het apparaat volgens de geldende voorschriften af.

Opslag/overwinteren

Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemonteerd en opgeslagen worden.

Zo slaat u het apparaat correct op:

• Apparaat grondig reinigen, op beschadigingen controleren, beschadigde onderdelen vervangen.
• Elektrische aansluitingen beschermen tegen vocht en vuil.
• Pomp ondergedompeld en vorstvrij opslaan.
• Open connectoren beschermen tegen vocht en vuil.

Slijtagedelen

- Rotor

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

- Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde inname-systeem afvoeren.

Garantievoorwaarden

PfG geeft vanaf de verkoopdatum gedurende 2 jaar garantie op aantoonbare materiaal- en fabricagefouten. Op slijtdelen, zoals lampen, is geen garantie van toepassing. Om aanspraak te kunnen maken op garantie moet u in het bezit zijn van de kassabon. De aanspraak op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische beschadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door niet bevoegde monteurs. Reparaties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te maken van de garantie, kunt u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich het recht voor montagekosten aan te rekenen. PfG is niet aansprakelijk voor transportschade. Deze dient u onmiddellijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade, zijn uitgesloten. Deze garantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.
