Produkttype	Vandspilspumpe
Mærke	Pontec
Model	PondoCompact 2000
Anvendelse	Indendørs og udendørs (undtagen badesøer)
Mål (L x B x H)	Ca. 18 x 10 x 12 cm (estimat)
Vægt	Ca. 1,2 kg (estimat)
Strømforsyning	230 V ~ 50 Hz
Effektforbrug	Ca. 40 W (estimat)
Fejlstrømsbeskyttelse påkrævet	Maks. 30 mA
Maks. flow	2000 L/t (ifølge modellen)
Maks. løftehøjde	Ca. 2,0 m (estimat)
Indgang/udgang tilslutning	19 mm (3/4\") eller 25 mm (1\")
Flowjustering	Med roterende regulator (bag på filteret)
Filter inkluderet	Ja, filterhus til nedsænket brug
Fastgørelse	Sugekopper (4 medfølger)
Maks. vandtemperatur	35 °C (estimat for standardpumper)
Frostbestandig	Nej, skal opbevares frostfrit
Materiale	Plast (hus og indre dele)
Vedligeholdelse	Rengøring med rent vand og blød børste
Sliddele	Funktionsenhed (udskiftelig)
Garanti	2 år, sliddele undtaget
Reparationsmulighed	Funktionsenheden kan udskiftes; huset kan ikke repareres

Ofte stillede spørgsmål - PondoCompact 2000 Pontec

Hvad er forskellen mellem modellerne PondoCompact 2000, 3000 og 5000?

Modellerne adskiller sig hovedsageligt ved deres flow og effekt. PondoCompact 2000 har et maksimalt flow på ca. 2000 L/t, mens 3000 og 5000 har højere flow.

Kan jeg bruge pumpen uden for vandet?

Ja, men filterhuset skal fjernes, og pumpen skal placeres under vandniveauet for at undgå luftindtrængning. Brug uden for vand kræver også tilslutning til indgang og udgang.

Kan pumpen køre tør?

Nej, pumpen må aldrig køre tør, da det kan beskadige den. Sørg for, at den altid er fyldt med vand, og kontrollér jævnligt vandstanden.

Hvordan justeres pumpens flow?

Flowet justeres med regulatoren bag på filteret. Drej med uret for at øge flowet og mod uret for at reducere det.

Hvilke slangediametre kan jeg bruge?

Pumpen leveres med tilslutninger til slanger på 19 mm (3/4") og 25 mm (1"). Du kan vælge en af dem efter behov.

Hvordan rengør jeg pumpen?

Tag altid pumpen ud af stikkontakten inden rengøring. Rengør den med rent vand og en blød børste. Ved genstridig kalk brug et ikke-aggressivt rengøringsmiddel. Undgå kemikalier.

Hvad gør jeg, hvis pumpen ikke starter?

Kontrollér først netspændingen. Hvis pumpen stadig ikke starter, kan funktionsenheden være blokeret. Afmonter og rengør den. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan udskifter jeg funktionsenheden?

Følg trinene i vejledningen: Fjern skruerne på filterhuset, løft derefter funktionsenheden med en skruetrækker, og pas på ikke at beskadige O-ringen. Indsæt den nye enhed ved at trykke den fast.

Har pumpen garanti?

Ja, Pontec giver 2 års garanti fra købsdatoen mod materiale- og fabrikationsfejl. Sliddele (som funktionsenheden) er undtaget. Gem din købskvittering.

Kan jeg bruge pumpen om vinteren?

Nej, pumpen er ikke frostbestandig. Den skal afmonteres og opbevares frostfrit. Rengør den grundigt før opbevaring, og opbevar den nedsænket på et frostfrit sted.

BRUGSANVISNING PondoCompact 2000 Pontec

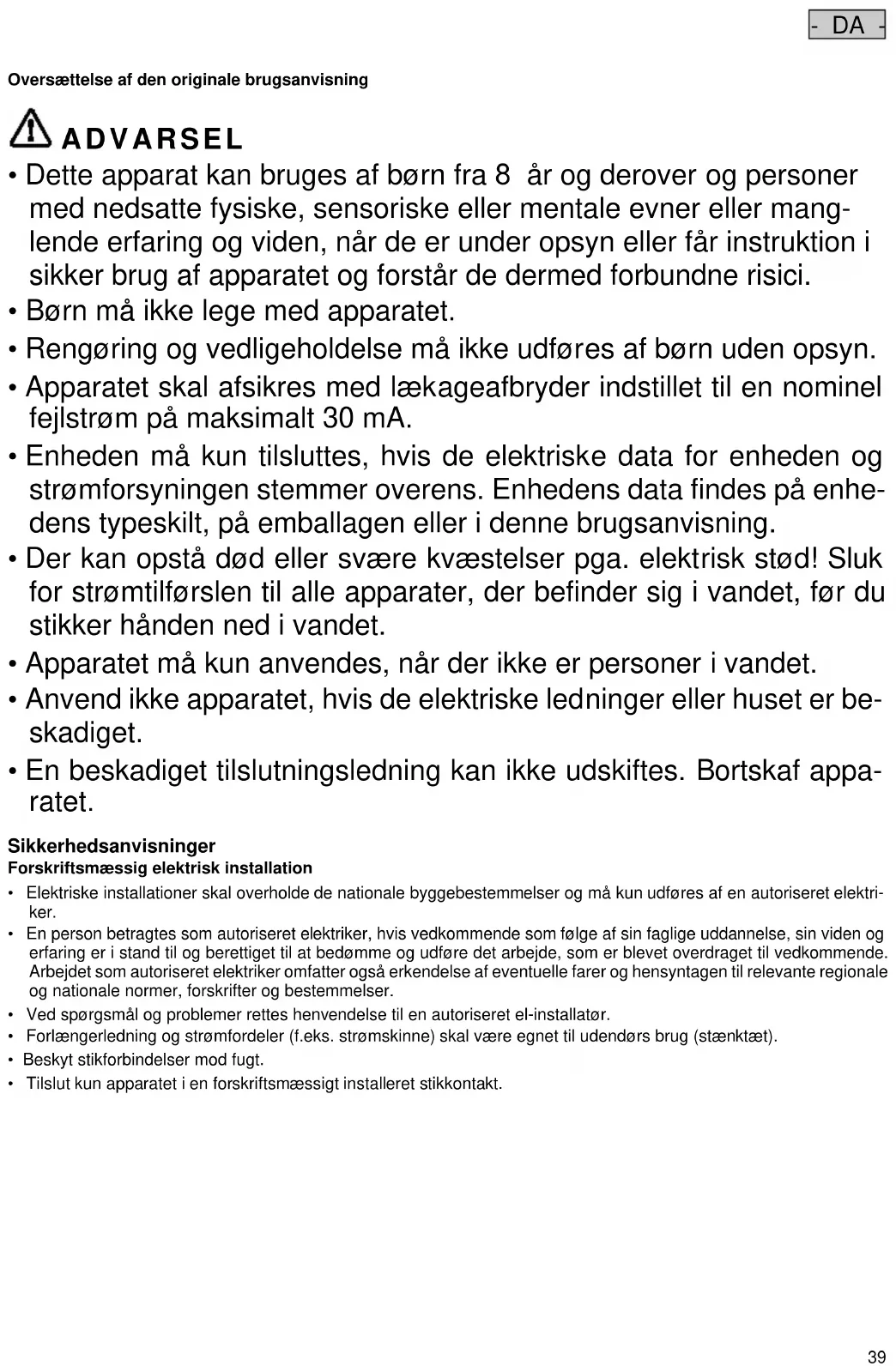

Oversættelse af den originale brugsanvisning

ADVARSEL

• Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici.
• Børn må ikke lege med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA.
• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens. Enhedens data findes på enhedens typeskilt, på emballagen eller i denne brugsanvisning.
• Der kan opstå død eller svære kvæstelser pga. elektrisk stød! Sluk for strømtilførslen til alle apparater, der befinder sig i vandet, før du stikker hånden ned i vandet.
• Apparatet må kun anvendes, når der ikke er personer i vandet.
• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er be-skadiget.
• En beskadiget tilslutningsledning kan ikke udskiftes. Bortskaf apparatet.

Sikkerhedsanvisninger

Forskriftsmæssig elektrisk installation

• Elektriske installationer skal overholde de nationale byggebestemmelser og må kun udføres af en autoriseret elektriker.
• En person betragtes som autoriseret elektriker, hvis vedkommende som følge af sin faglige uddannelse, sin viden og erfaring er i stand til og berettiget til at bedømme og udføre det arbejde, som er blevet overdraget til vedkommende. Arbejdet som autoriseret elektriker omfatter også erkendelse af eventuelle farer og hensyntagen til relevante regionale og nationale normer, forskrifter og bestemmelser.
• Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.
• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).
• Beskyt stikforbindelser mod fugt.
• Tilslut kun apparatet i en forskriftsmæssigt installeret stikkontakt.

- DA -

Sikker drift

• Løbeenheden i enheden indeholder en magnet med et stærkt magnetfelt, der kan påvirke pacemakere eller implanterede defibrillatorer (ICD). Der skal overholdes en afstand på mindst 0,2 m mellem implantat og magnet.
• Hold stikdåsen og netstikket tört.
• Apparatet må ikke bæres eller trækkes i den elektriske ledning.
• Læg kablerne, så de er beskyttet mod skader, og sørg for, at ingen kan snuble over dem.
• Foretag aldrig tekniske ændringer på apparatet.
• Der må kun gennemføres arbejde på apparatet, som er beskrevet i denne vejledning. Henvend dig til et autoriseret serviceværksted eller i tvivlstilfælde til producenten, hvis det ikke er muligt at afhjælpe problemerne.
• Brug kun originale reservedele og originalt tilbehør til apparatet.

Henvisninger vedrørende denne brugsanvisning

Med dit køb af PondoCompact har du truffet et godt valg.

Inden du bruger apparatet første gang, er det vigtigt, at du læser brugsanvisningen grundigt igennem og gør dig fortrolig med apparatet. Alle arbejder på og med dette apparat må kun udføres iht. foreliggende vejledning.

Sikkerhedshenvisningerne skal ubetinget overholdes for korrekt og sikker anvendelse.

Opbevar denne brugsanvisning omhyggeligt. Ved ejerskifte, videregiv venligst brugsanvisningen.

Advarselshenvisninger i denne vejledning

Advarslerne i denne vejledning er klassificeret med signalord, der angiver farens omfang.

ADVARSEL

• Betegner en muligvis farlig situation.
• Manglende overholdelse kan medføre lette eller mindre kvæstelser.

OBS!

Oplysninger der medvirker til bedre forståelse eller til forebyggelse af mulige materielle skader eller miljøskader.

Henvisninger i denne vejledning

5 A Henvisning til en figur, f.eks. figur A.

→ Henvisning til et andet kapitel.

Produktbeskrivelse

PondoCompact 2000/3000/5000 er pumper til vandspejl.

• Til anvendelse i indendørs lokaler og i udeområder.
• Enkel regulering af vandmængden.
• 19 mm ( ^3/4 ") og 25 mm (1 ") slangetilslutning.

Leveranceindhold og opbygning af apparatet

5 A	PondoCompact			Beskrivelse
	2000	3000	5000
	Antal	Antal	Antal
1	1	1	1	Motorhus
2	1	1	1	Pumpehus
3	1	1	1	Filterhus
4	1	1	-	Tilslutning indgang: Slangestuds 19 mm ( 3/4 ") med omløbermøtrik og fladpakning
	-	-	1	Tilslutning indgang: Slangestuds 25 mm ( 1 ") med omløbermøtrik og fladpakning
5	1	1	-	Tilslutning udgang: Slangestuds 19 mm ( 3/4 ") med udvendigt gevind og o-ring
	-	-	1	Tilslutning udgang: Slangestuds 25 mm ( 1 ") med udvendigt gevind og o-ring
6	4	4	4	Sugeskåle

PondoCompact, kaldet "enheden", må udelukkende anvendes på følgende måde:

• Til pumpning af rent vand til inden- og udendørs brug i stuespringvand, bordspringvand eller i statuer.
• Drift ved overholdelse af de tekniske data.

Der gælder følgende restriktioner for apparatet:

• Må ikke anvendes i svømmedamme.
• Må ikke betjenes med andre væsker end vand.
• Må aldrig betjenes uden gennemstrømning af vand.
• Må ikke anvendes til erhvervs- eller industrimæssige formål.
• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.
• Tilslut ikke til husets vandforsyning.

Død eller alvorlige kvæstelser pga. farlig elektrisk spænding ved brug af dette apparat i et svømmebassin. - Benyt aldrig apparatet i et svømmebassin.

Betjening under vandområdet

Sådan gør du:

5 B

1. Fastgør sugeskålene på pumpen.
2. Skru slangestudsen med o-ring på udgangen og stram til med håndkraft.

3. Indstil gennemstrømningsmængden (ydeevne):

4. Indstillingsregulatoren findes bag på filterhuset.

5. Drej regulatoren til højre: ∅g gennemstrømningsmængden.

6. Drej regulatoren til venstre: Reducer gennemstrømningsmængden.

7. Sæt slangen på slangestudsen, og opstil pumpen vandret under vand på en jævn overflade.

- Pumpen kan fikseres med sugeskålene på en glat, ren overflade.

- DA -

Betjening uden for vandområdet

- Sæt ikke apparatet i direkte sollys.

•

Sådan gør du:

5 C

1. Tag filterhuset af.

- Ved betjening uden for vandområdet er filterhuset ikke nødvendigt.

1. Fastgør sugeskålene på pumpen.

2. Skru slangestudsen med o-ring på udgangen og stram til med håndkraft.

3. Skru slangestudsen med fladpakning og omløbermøtrik på udgangen, og spænd godt til.

4. Indstil gennemstrømningsmængden (ydeevne):

- Drej regulatoren til højre: ∅g gennemstrømningsmængden.

- Drej regulatoren til venstre: Reducer gennemstrømningsmængden.

1. Sæt slangen til slangestudserne på hhv. indgang og udgang, og opstil pumpen vandret på en jævn overflade.

- For at forhindre at der suges luft ind, skal pumpen og slangen ved indgangen altid være placeret under vandspejlet.

- Pumpen kan fikseres med sugeskålene på en glat, ren overflade.

Idrifttagning

FORSIGTIG

Risiko for kvæstelser ved hurtigt drejende dele.

Temperaturovervågningen slukker for apparatet ved overbelastning og tænder det automatisk igen, når det er kølet af.

- Før du udfører arbejde på apparatet, skal du koble strømmen fra.

BEMÆRK

Pumpen må ikke løbe tør for vand. Ellers ødelægges pumpen.

- Under driften skal pumpen konstant stå under vand.

- Kontroller med jævne mellemrum vandstanden.

- Tilslutning: Anbring netstikket i stikdåsen.

- Apparatet tænder med det samme.

- Frakobling: Træk netstikket ud.

Fejlafhjælpning

Fejl	Arsag	Udbedring
Apparatet starter ikke	Netspænding mangler	Kontrollér netspænding
	Løbeenheden er blokeret	Rengør
Springvandets højde er utilstrækkelig	Regulatoren er drejet for langt	Indstilling af regulator
	Filterhus eller løbeenhed er snavset, slange til-stoppet	Rengør
	Slange er defekt	Udskift
	Slangen er knækket	Læg slangen lige
	Løbeenheden er slidt	Udskift løbeenheden
Apparatet slukker efter kort tid	Filteret er tilstoppet	Rengør
	Vandtemperatur for høj	Overhold den maksimalt tilladte vandtemperatur (→ Tekniske data)

Død eller alvorlige kvæstelser pga. farlig elektrisk spænding!

• Sluk for strømtilførslen til alle apparater der befinder sig i vandet, før du stikker hånden ned i vandet.
• Sluk for apparatet før du arbejder på det.

Rengør ved behov apparatet med rent vand og en blød børste.

• Anbefalede rengøringsmidler ved genstridige tilkalkninger:
• Brug ingen aggressive rengøringsmidler eller opløsningsmidler, da disse kan beskadige huset eller forringe apparatets funktion.

Udskiftning af løbeenhed

Sådan gør du:

5 D

1. Fjern de fire skruer og tag pumpehuset af.
2. Hæv løbeenheden med en skruetrækker med bred klinge fra sit sæde.

- Før klingen ind i rillen mellem løbeenheden og motorhuset, og drej skruetrækkeren kraftigt, så løbeenheden springer ud af sit sæde.

- Håndter med omhu, således at motorhuset og o-ringen ikke beskadiges.

1. Sæt pumpen sammen i omvendt rækkefølge.
2. Sæt løbeenheden på plads i motorhuset med et kraftigt tryk.

Reparation

Et beskadiget hus kan ikke repareres og må ikke længere være i brug. Bortskaf enheden på en miljøvenlig måde.

Opbevaring/overvintring

Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frostvejr.

Sådan opbevares apparatet korrekt:

• Rengør apparatet grundigt, kontrollér for beskadigelser, og udskift beskadigede dele.
• Beskyt elektriske tilslutninger mod fugt og snavs.
• Nedsænk pumpen, og opbevar den frostfrit.
• Beskyt åbne stikforbindelser mod fugt og snavs.

Lukkedele

- Pumpehjul

Bortskaffelse

OBS!

Dette apparat må ikke bortskaffes som husholdningsaffald.

- Apparatet gøres ubrugeligt ved at skære kablet af og bortskaffes via det dertil beregnede genbrugssystem.

Garantibetingelser

PfG yder 2 års garanti fra salgsdatoen på dokumenterbare materiale- og fabrikationsfejl. Sliddele som f.eks. lyskilder er ikke omfattet af garantien. Forevisning af købsdokumentationen er en forudsætning for garantiydelsen. Garantikravet bortfalder ved usagkyndig håndtering, elektrisk eller mekanisk beskadigelse på grund af ikke bestemmelsesmæssig anvendelse samt ved usagkyndig reparation udført af ikke autoriserede værksteder. Reparationer må kun udføres af PfG eller af værksteder, der er autoriseret af PfG. Ved anmeldelse af garantikrav skal du sende apparatet, du klager over, eller den defekte del gratis til PfG sammen med en beskrivelse af fejlen og købsdokumentation. PfG forbeholder sig ret til at fakturere monteringsomkostninger. PfG hæfter ikke for transportskader. Transportskader skal omgående gøres gældende over for transportøren. Yderligere krav, uanset af hvilken art, særligt i forbindelse med følgeskader, er udelukket. Denne garanti berører ikke slutkundens krav over for forhandleren.
