PondoCompact 2000 - Pumpe Pontec - Gratis bruksanvisning og manual

Produkttype	Vannspillpumpe
Merke	Pontec
Modell	PondoCompact 2000
Bruk	Innendørs og utendørs (unntatt svømmedam)
Mål (L x B x H)	Omtrent 18 x 10 x 12 cm (estimert)
Vekt	Omtrent 1,2 kg (estimert)
Strømforsyning	230 V ~ 50 Hz
Effektforbruk	Omtrent 40 W (estimert)
Jordfeilbryter påkrevd	Maks 30 mA
Maksimal strømningsmengde	2000 L/t (ifølge modellen)
Maksimal løftehøyde	Omtrent 2,0 m (estimert)
Tilkobling inn/ut	19 mm (3/4") eller 25 mm (1")
Strømningsjustering	Med roterende regulator (bak filteret)
Filter inkludert	Ja, filterhus for nedsenket bruk
Festing	Sugeskopper (4 medfølger)
Maks vanntemperatur	35 °C (estimert for standard pumper)
Frostbestandighet	Nei, må oppbevares frostfritt
Materiale	Plast (kropp og innvendige deler)
Vedlikehold	Rengjøring med rent vann og myk børste
Slitedeler	Driftsenhet (utskiftbar)
Garanti	2 år, slitedeler unntatt
Reparerbarhet	Driftsenhet kan skiftes; deksel kan ikke repareres

Ofte stilte spørsmål - PondoCompact 2000 Pontec

Hva er forskjellen mellom modellene PondoCompact 2000, 3000 og 5000?

Modellene skiller seg hovedsakelig i strømningshastighet og effekt. PondoCompact 2000 har en maksimal strømningsmengde på omtrent 2000 L/t, mens 3000 og 5000 har høyere strømningsmengder.

Kan jeg bruke pumpen utenfor vann?

Ja, men filterhuset må fjernes og pumpen plasseres under vannivået for å unngå luftinntrengning. Bruk utenfor vann krever også tilkobling til inn- og utløp.

Kan pumpen gå tørr?

Nei, pumpen må aldri gå tørr, da det kan skade den. Sørg for at den alltid er fylt med vann og kontroller vannivået regelmessig.

Hvordan justerer jeg pumpens strømningshastighet?

Strømningshastigheten justeres med regulatoren bak filteret. Drei med klokken for å øke strømmen, og mot klokken for å redusere den.

Hvilke rørdiametre kan jeg bruke?

Pumpen leveres med tilkoblinger for rør på 19 mm (3/4") og 25 mm (1"). Du kan velge en av dem avhengig av ditt behov.

Hvordan rengjøre pumpen?

Koble alltid fra pumpen før rengjøring. Rengjør den med rent vann og en myk børste. For gjenstridige avleiringer, bruk et ikke-aggressivt rengjøringsmiddel. Unngå kjemikalier.

Hva gjør jeg hvis pumpen ikke starter?

Kontroller først nettspenningen. Hvis pumpen fortsatt ikke starter, kan driftsenheten være blokkert. Demonter og rengjør den. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan skifter jeg driftsenheten?

Følg trinnene i bruksanvisningen: Fjern skruene på filterhuset, løft deretter driftsenheten med en skrutrekker, og vær forsiktig så du ikke skader O-ringen. Sett inn den nye enheten og trykk den godt på plass.

Har pumpen garanti?

Ja, Pontec gir 2 års garanti fra kjøpsdato mot material- og produksjonsfeil. Slitedeler (som driftsenheten) er unntatt. Oppbevar kjøpsbeviset.

Kan jeg bruke pumpen om vinteren?

Nei, pumpen er ikke frostbestandig. Den må demonteres og oppbevares frostfritt. Rengjør den nøye før lagring og oppbevar den nedsenket i et frostfritt rom.

BRUKSANVISNING PondoCompact 2000 Pontec

• Betegner en muligvis farlig situation.
• Manglende overholdelse kan medføre død eller alvorlige kvæstelser.

FORSIGTIG

Formålsbestemt anvendelse

Opstilling og tilslutning

ADVARSEL

Rengøring og vedligeholdelse

ADVARSEL

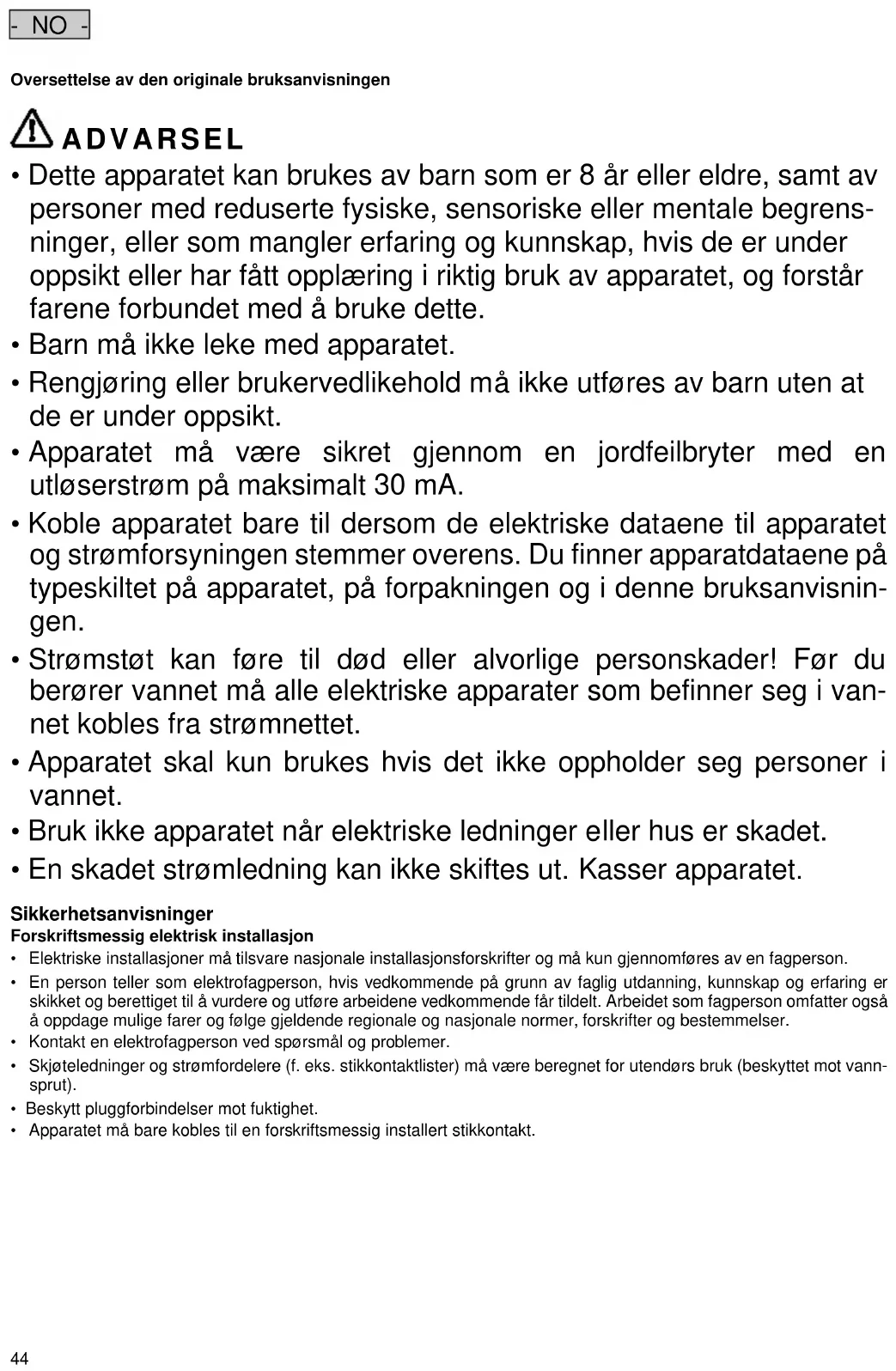

Oversettelse av den originale bruksanvisningen

ADVARSEL

• Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette.
• Barn må ikke leke med apparatet.
• Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.
• Apparatet må være sikret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.
• Koble apparatet bare til dersom de elektriske dataene til apparatet og strømforsyningen stemmer overens. Du finner apparatdataene på typeskiltet på apparatet, på forpakningen og i denne bruksanvisningen.
• Strømstøt kan føre til død eller alvorlige personskader! Før du berører vannet må alle elektriske apparater som befinner seg i van-net kobles fra strømnettet.
• Apparatet skal kun brukes hvis det ikke oppholder seg personer i vannet.
• Bruk ikke apparatet när elektriske ledninger eller hus er skadet.
• En skadet strømledning kan ikke skiftes ut. Kasser apparatet.

Forskriftsmessig elektrisk installasjon

• Elektriske installasjoner må tilsvare nasjonale installasjonsforskrifter og må kun gjennomføres av en fagperson.
• En person teller som elektrofagperson, hvis vedkommende på grunn av faglig utdanning, kunnskap og erfaring er skikket og berettiget til å vurdere og utføre arbeidene vedkommende får tildelt. Arbeidet som fagperson omfatter også å oppdage mulige farer og følge gjeldende regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vann-sprut).
• Beskytt pluggforbindelser mot fuktighet.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.

Sikker drift

• Løpehjulet i enheten inneholder en magnet med sterkt magnetfelt som kan påvirke pacemakere eller implanterte hiertestartere (ICD). Hold minst 0,2 m avstand mellom implantat og magnet.
• Hold stikkontakt og støpsel tørre.
• Ikke bær eller trekk apparatet etter den elektriske ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og pass på at ingen kan snuble i dem.
• Utfør aldri tekniske endringer på apparatet.
• Utfør kun arbeid på apparatet som er beskrevet i denne bruksanvisningen. Kontakt autorisert kundeservice eller produsenten ved tvil eller hvis problemet ikke kan utbedres.
• Bruk kun originale reservedeler og originalt tilbehør for apparatet.

Merknader til denne bruksanvisningen

Med kjøpet av produktet PondoCompact har du gjort et godt valg.

Les denne bruksanvisningen nøye og gjør deg kjent med apparatet før du tar det i bruk første gang. Alt arbeid på og med dette apparatet skal giennomføres etter de anvisninger som foreligger.

Ta hensyn til sikkerhetsanvisningene for riktig og sikker bruk av apparatet.

Ta godt vare på denne bruksanvisningen. Hvis apparatet selges skal bruksanvisningen følge med.

Advarsler i denne bruksanvisningen

Advarslene i denne bruksanvisningen er klassifisert med signalord som antyder graden av fare.

ADVARSEL

• Betegner en potensielt farlig situasjon.
• Å ignorere advarselen kan føre til død eller alvorlig personskade.

FORSIKTIG

• Betegner en potensielt farlig situasjon.
• Å ignorere advarselen kan føre til lett eller ubetydelig personskade.

MERK

Informasjon som skal gi bedre forståelse eller som skal bidra til å forebygge eventuelle materielle skader eller miljøødeleggelser.

Referanser i denne bruksanvisningen

5 A Viser til en illustrasjon, f.eks. Illustrasjon A.

→ Viser til et annet kapittel.

Produktbeskrivelse

PondoCompact 2000/3000/5000 er pumper for fontener.

• Eganet for bruk innendørs og utendørs.
• Enkel regulering av vannmengden.
• 19 mm ( ³/₄ ") hhv. 25 mm (1 ") slangetilkobling.

Leveringsomfang og montering av enheten

5 A	PondoCompact			Beskrivelse
	2000	3000	5000
	Antall	Antall	Antall
1	1	1	1	Motorkabinett
2	1	1	1	Pumpehus
3	1	1	1	Filterhus
4	1	1	-	Tilkobling inngang: Slangemunnstykke 19 mm ( 3/4 ") med overfalsmutter og flattetting
	-	-	1	Tilkobling inngang: Slangemunnstykke 25 mm (1 ") med overfalsmutter og flattetting
5	1	1	-	Tilkobling utgang: Slangemunnstykke 19 mm ( 3/4 ") med utvendige gjenger og O-ring
	-	-	1	Tilkobling utgang: Slangemunnstykke 25 mm (1 ") med utvendige gjenger og O-ring
6	4	4	4	Sugekopp

Tilsiktet bruk

PondoCompact, kalt "utstyret", må kun brukes på følgende måte:

• Skal brukes til pumping av rent vann for innendørs og utendørs bruk av romfontener, bordfontener og statuer.
• Drift ved overholdelse av tekniske data.

Følgende restriksjoner gjelder for apparatet:

• Skal ikke brukes i svømmebaseng.
• Bruk aldri andre væsker enn vann.
• Skal aldri brukes uten vanngjennomstrømning.
• Skal ikke brukes for nærings- eller industriformål.
• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.
• Ikke koble til husets vannforsyning.

Installasjon og tilkobling

ADVARSEL

Død eller alvorlig personskade ved farlig elektrisk spenning bruk av dette apparatet i badedammer. - Bruk aldri apparatet i badedammer.

Bruk under vann

Slik går du frem:

5 B

1. Fest sugekoppene på pumpen.
2. Skru slangemunnstykke med O-ring inn på utgangen og trekk til for hånd.

3. Still inn gjennomstrømningsmengden (pumpeytelse).

4. Regulatoren for innstilling er plassert bak filterhuset.

5. Dreie regulatoren mot høyre: ∅ke gjennomstrømningsmengden.

6. Dreie regulatoren mot venstre: Redusere gjennomstrømningsmengden.

7. Sett slangen inn i slangemunnstykket og plasser pumpen i vannrett stilling under vann på et fast underlag.

- På et glatt, rent underlag kan pumpen festes med sugekoppene.

Bruk utenfor vann

- Ikke utsett apparatet for direkte sollys.

Slik går du frem:

5 C

1. Ta av filterhuset.

- Ved bruk utenfor vann trenger man ikke filterhuset.

1. Fest sugekoppene på pumpen.

2. Skru slangemunnstykke med O-ring inn på utgangen og trekk til for hånd.

3. Skru slangemunnstykke med flattetting og overfalsmutter inn på utgangen og trekk til for hånd.

4. Still inn gjennomstrømningsmengden (pumpeytelse).

- Dreie regulatoren mot høyre: ∅ke gjennomstrømningsmengden.

- Dreie regulatoren mot venstre: Redusere gjennomstrømningsmengden.

1. Sett slangene inn i innløpet og utløpet på slangemunnstykket og plasser pumpen i vannrett stilling på et fast underlag.

- For at det ikke skal suges inn luft, må pumpen og slange fram til inngangen alltid ligge under vannflaten.

- På et glatt, rent underlag kan pumpen festes med sugekoppene.

Idriftsettelse

FORSIKTIG

Fare for personskader pga. deler som roterer fort.

En temperaturovervåking slår av apparatet automatisk ved overoppheting og på igjen etter avkjøling.

Pumpen må ikke tørrkjøres. Hvis ikke blir pumpen ødelagt.

Feil	Årsak	Utbedring
Apparatet starter ikke	Nettspenning mangler	Kontroller nettspenningen
	Løpehjul blokkert	Rengjør
For lav fontenehøyde	Regulator innstilt for trangt	Still inn regulator
	Filterhus eller løpehjul tilsmusset, slange tilstoppet	Rengjør
	Slange defekt	Skift ut
	Knekk på slange	Legg slangen uten knekk
	Løpehjul slitt	Bytt løpehjul
Apparatet slås av etter kort brukstid	Filter tilstoppet	Rengjør
	Vanntemperaturen er for høy	Overhold maksimal tillatt vanntemperatur (→ Tekniske data)

Rengjøring og vedlikehold

ADVARSEL

Farlig elektrisk spenning kan føre til død eller alvorlige personskader!

• Før du berører vannet, må nettstøpslene for alle apparater som befinner seg i vannet trekkes ut.
• For du starter arbeidet må du skru av nettspenningen.

Rengjør apparatet ved behov med rent vann og en myk børste.

• Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger:
• Du må ikke under noen omstendigheter bruke aggressive rengjøringsmidler eller kjemiske løsemidler, da dette kan angripe huset eller svekke apparatets funksjoner.

Skifte pumpehjul

Slik går du frem:

5 D

1. Fjern de fire skruene og ta av pumpehuset.
2. Vipp løpehjulet ut av setet i motorhuset ved hjelp av en skrutrekker med bredt blad.

- Før bladet inn i sporet mellom løpehjulet og motorhuset og vri hardt på skrutrekkeren slik at løpehjulet spretter ut av setet.

- Må håndteres forsiktig slik at motorhuset og O-ringen ikke blir skadet.

1. Sett pumpen sammen igjen i motsatt rekkefølge.

- Trykk løpehjulet hardt inn i setet i motorhuset.

Reparasjon

Et beskadiget hus kan ikke repareres, og må tas ut av bruk. Kast apparatet på forskriftsmessig måte.

Lagring/overvintring

Apparatet er ikke frostsikkert og må demonteres og lagres innendørs hvis man forventer frost.

Slik lagrer du apparatet riktig:

• Rengjør apparatet grundig, kontroller om det er skadet, skift ut ødelagte deler.
• Beskytt elektriske koblinger mot fuktighet og smuss.
• Oppbevar pumpen nedsenket i vann og frostfritt.
• Beskytt åpne pluggforbindelser mot fuktighet og smuss.

Slitedeler

• Løpehjul

Kassering

MERK

- Gjør apparatet ubrukelig ved å kutte av kablene og kasser det i retursystemet.

Garantibetingelser

PfG gir en garanti på 2 år fra kjøpsdato ved påviselige material- og fabrikasjonsfeil. Slitedeler som f. eks. lyskilder omfattes ikke av garantien. Ved garantikrav må kjøpsbevis kunne fremlegges. Garantien bortfaller ved feil håndtering, elektriske eller mekaniske skader som følge av feil bruk, og ved ikke forskriftsmessig reparasjon av ikke autoriserte verksteder. Reparasjoner må kun utføres av PfG eller av verksteder autorisert av PfG. Ved garantikrav sender du inn apparatet som du vil reklamere på eller den defekte delen, sammen med en beskrivelse av feilen og kjøpsbevis til PfG, som betaler forsendelsen. PfG forbeholder seg retten til å fakturere monteringskostnader. PfG hefter ikke for transportskader. Krav i forbindelse med transportskader må rettes til transportøren umiddelbart. Ytterligere krav, uansett art, og særlig i forbindelse med følgeskader dekkes ikke. Denne garantien berører ikke krav fra sluttkunden overfor forhandle- ren.
