GEBRUIKSAANWIJZING PondoGarden 3800 Pontec

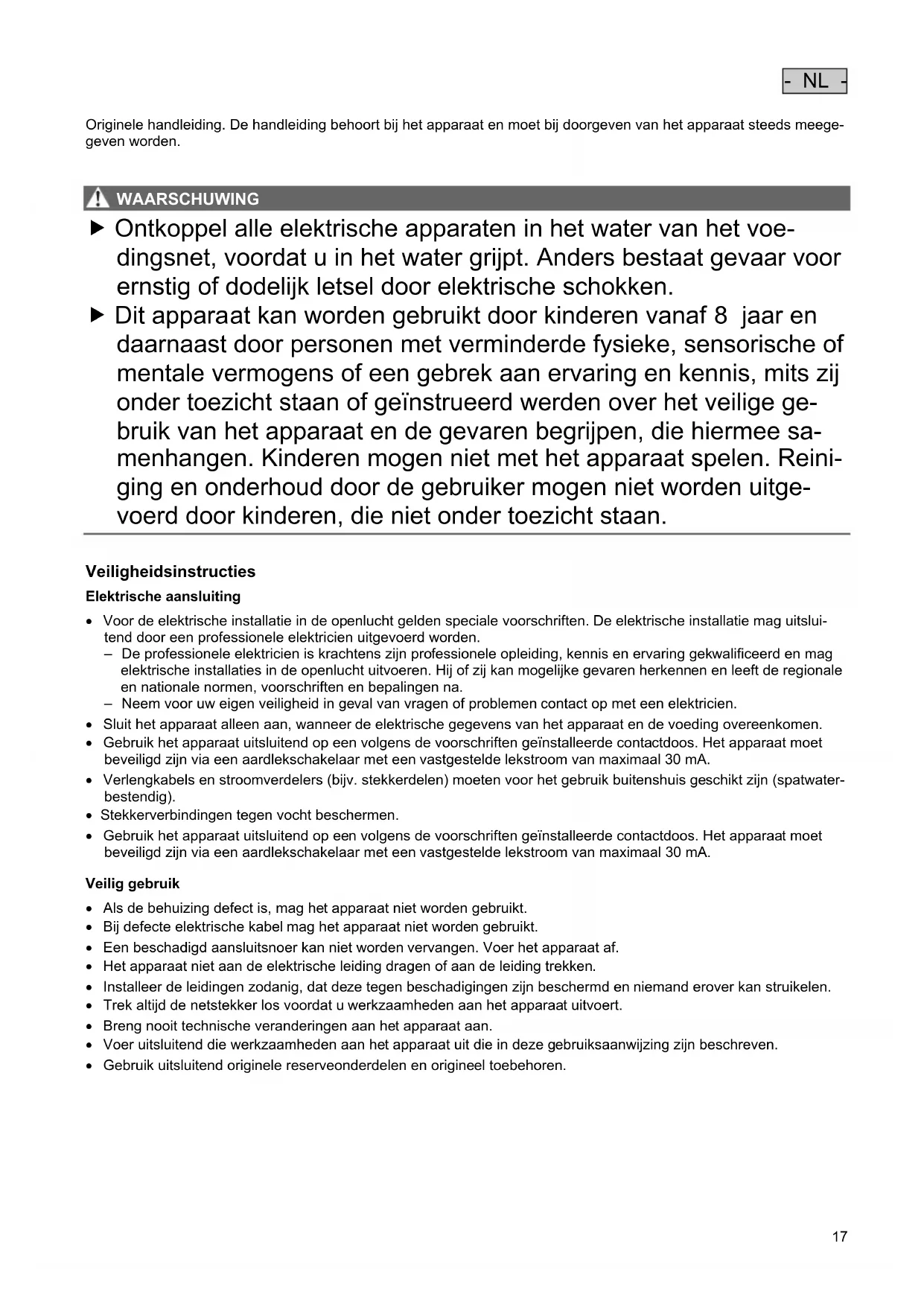

- NL - Originele handleiding. De handleiding behoort bij het apparaat en moet bij doorgeven van het apparaat steeds meege- geven worden.

WAARSCHUWING WAARSCHUWING Ontkoppel alle elektrische apparaten in het water van het voe- dingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige ge- bruik van het apparaat en de gevaren begrijpen, die hiermee sa- menhangen. Kinderen mogen niet met het apparaat spelen. Reini- ging en onderhoud door de gebruiker mogen niet worden uitge- voerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitslui- tend door een professionele elektricien uitgevoerd worden. – De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na. – Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.

• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.

• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos. Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.

• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwater- bestendig).

• Stekkerverbindingen tegen vocht beschermen.

• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos. Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA. Veilig gebruik

• Als de behuizing defect is, mag het apparaat niet worden gebruikt.

• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.

• Een beschadigd aansluitsnoer kan niet worden vervangen. Voer het apparaat af.

• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.

• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.

• Trek altijd de netstekker los voordat u werkzaamheden aan het apparaat uitvoert.

• Breng nooit technische veranderingen aan het apparaat aan.

• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.

• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.- NL -

Productbeschrijving Overzicht

Aansluiting drukzijde, G1 binnendraad

Aansluiting zuigzijde, G1 binnendraad

Het apparaat bevat gietijzer, dat onderhevig is aan een natuurlijk corrosieproces. De werking van het apparaat wordt daardoor niet beïnvloed. Beoogd gebruik Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Ompompen en leegpompen van reservoirs of bassins.

• Irrigeren en besproeien.

• Transporteren van schoon water of regenwater.

• Waterafname uit bronnen. – Alleen voor sproeien en gieten!

• Waterafname uit regentonnen of stortbakken.

• Bedien het apparaat met inachtneming van de technische gegevens. (→ Technische gegevens) Mogelijk verkeerd gebruik De volgende inperkingen gelden voor het apparaat:

• Niet toepassen voor continu bedrijf (bijvoorbeeld constant circuleren in een vijver).

• Niet geschikt voor zoutwater.

• Nooit vervuild water verpompen.

• Niet aansluiten op de drinkwatervoorziening.

• Niet geschikt voor drinkwater.

• Niet gebruiken voor commerciële of industriële doeleinden.

• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen. Plaatsen en aansluiten Om de geluiden van de pomp te reduceren, de pomp bij een vaste installatie via flexibele, drukvaste slangleidin- gen met het leidingnet verbinden. Rust de zuigleiding uit met een voorfilter en een terugslag- of voetklep. Bevestig de zuigslang extra (bijvoorbeeld aan een houten blok bevestigen), om de pomp van het eigengewicht te ontlasten.

• Pomp horizontaal en standvastig, droog opstellen. – Let erop bij een vaste installatie, dat voor het aftappen van de pomp een voldoende grote opvangbak onder de aftapschroef kan worden geplaatst.

• Pomp zo mogelijk hoger opstellen dan het waterreservoir, waaruit moet worden gepompt. Anders tussen de pomp en de zuigslang een drukvast ventiel monteren.

• Alleen zuigvaste vacuümslangen aan de perszijde en de zuigzijde gebruiken.

• De zuigslang en de drukslang altijd met slangmondstuk, slangklem en fitting aan de zuigzijde (G1) of perszijde (G1) vastschroeven.- NL -

Werking VOORZICHTIG Gevaar voor brandwonden door heet water. Bij defecte elektronica of ontbrekende watertoevoer aan de zuigzijde kan het in de pomp aanwezige water sterk verhit raken. Vor Arbeiten am Gerät Netzstecker ziehen. Laat het water in de pomp afkoelen.

Inbedrijfstelling van het apparaat Voor het gebruik moet de pomp gevuld en de aanzuigleiding ontlucht worden. Het ontluchten van de zuigleiding kan enkele minuten duren. Zo gaat u te werk:

1. Watervulschroef uitschroeven.

2. In de vulopening water vullen tot deze overstroomt.

3. Watervulschroef weer inschroeven.

4. Eventueel de drukleiding openen.

5. Plaats de netstekker in de contactdoos.

– De pomp begint direct te pompen. In het naar buiten komende water zit nog lucht. Buitenbedrijfstelling van het apparaat Zo gaat u te werk:

1. Pomp uitschakelen

2. Trek de netstekker uit de contactdoos.

3. Drukleiding door openen van de aftapplaatsen drukloos maken.

4. Bovendien in de zuigleiding ingebouwde terugslagkleppen openen.

– Na het uitschakelen kan het restwater in de slang terugstromen en door de aanzuigopening van de pomp naar buiten komen. De pomp volledig gedemonteerd wordt:

5. Aangesloten slangen aan de pers- en zuigzijde verwijderen.

6. Wateraftapschroef uitdraaien en resterende water door kantelen van de pomp laten uitstromen.

7. Wateraftapschroef weer inschroeven.

– Let erop dat de afdichting aanwezig is en niet en op de juiste manier is geplaatst. Opslag/overwinteren Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemonteerd en opgeslagen worden. Zo slaat u het apparaat correct op:

• Laat het resterende water in het apparaat, in de slangen, buizen en aansluitingen zoveel mogelijk weglopen.

• Reinig het apparaat grondig en vervang de beschadigde onderdelen.

• Sla het apparaat droog en vorstvrij op.

• Open connectoren beschermen tegen vocht en vuil. Storing verhelpen Storing Oorzaak Oplossing Pomp start niet Pomp is uitgeschakeld Pomp inschakelen Voeding onderbroken Controleer de elektrische stekkers Pomp schakelt na korte looptijd uit Overbelastingsbeveiliging heeft de pomp van- wege oververhitting uitgeschakeld

• Aansluiting zuigzijde en zuigleiding reinigen

• Pomp laten afkoelen Verstopping aan zuigzijde Aanzuigopening en zuigleiding reinigen Pomp pompt niet of onvoldoende Pomp niet voldoende met water gevuld Pomp vullen en waarborgen, dat het gevulde water niet via de perszijde wegstroomt Persleiding afgesloten

• Aftap aan de perszijde openen

• Drukslang installeren zonder knikken Zuigleiding afgesloten

• Aansluiting zuigzijde en zuigleiding reinigen

• Zuigslang installeren zonder knikken Lekkage aan de zuigzijde Lekkage aan de zuigzijde oplossen Extern voorfilter (optie) verstopt Voorfilter reinigen- NL -

Technische gegevens Omschrijving

Aansluiting zuigzijde/perszijde

Max. waterdruk perszijde bar 3,5 4,0 4,5 Max. capaciteit l/h

Max. toegestane korrelgrootte van deeltjes in het water

1,5 1,5 1,5 Max. toelaatbare omgevingstemperatuur

+35 +35 +35 Afmetingen Lengte

Symbolen op het apparaat

Het apparaat is beschermd tegen het binnendringen van spatwater.

Voer het apparaat niet af met het normale huisvuil.

Lees de gebruikershandleiding.

Afvoer van het afgedankte apparaat OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

Verwijder het apparaat via het daartoe bedoelde retourstelsel. Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

Garantievoorwaarden PfG geeft vanaf de verkoopdatum gedurende 2 jaar garantie op aantoonbare materiaal- en fabricagefouten. Op slijtde- len, zoals lampen, is geen garantie van toepassing. Om aanspraak te kunnen maken op garantie moet u in het bezit zijn van de kassabon. De aanspraak op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische be- schadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door niet bevoegde monteurs. Re- paraties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te maken van de garantie, kunt u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich het recht voor montagekosten aan te rekenen. PfG is niet aansprakelijk voor transportschade. Deze dient u onmiddellijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade, zijn uitgesloten. Deze ga- rantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.- ES -
