NÁVOD NA OBSLUHU PondoGarden 3800 Pontec

• Nevhodné pro pitnou vodu.

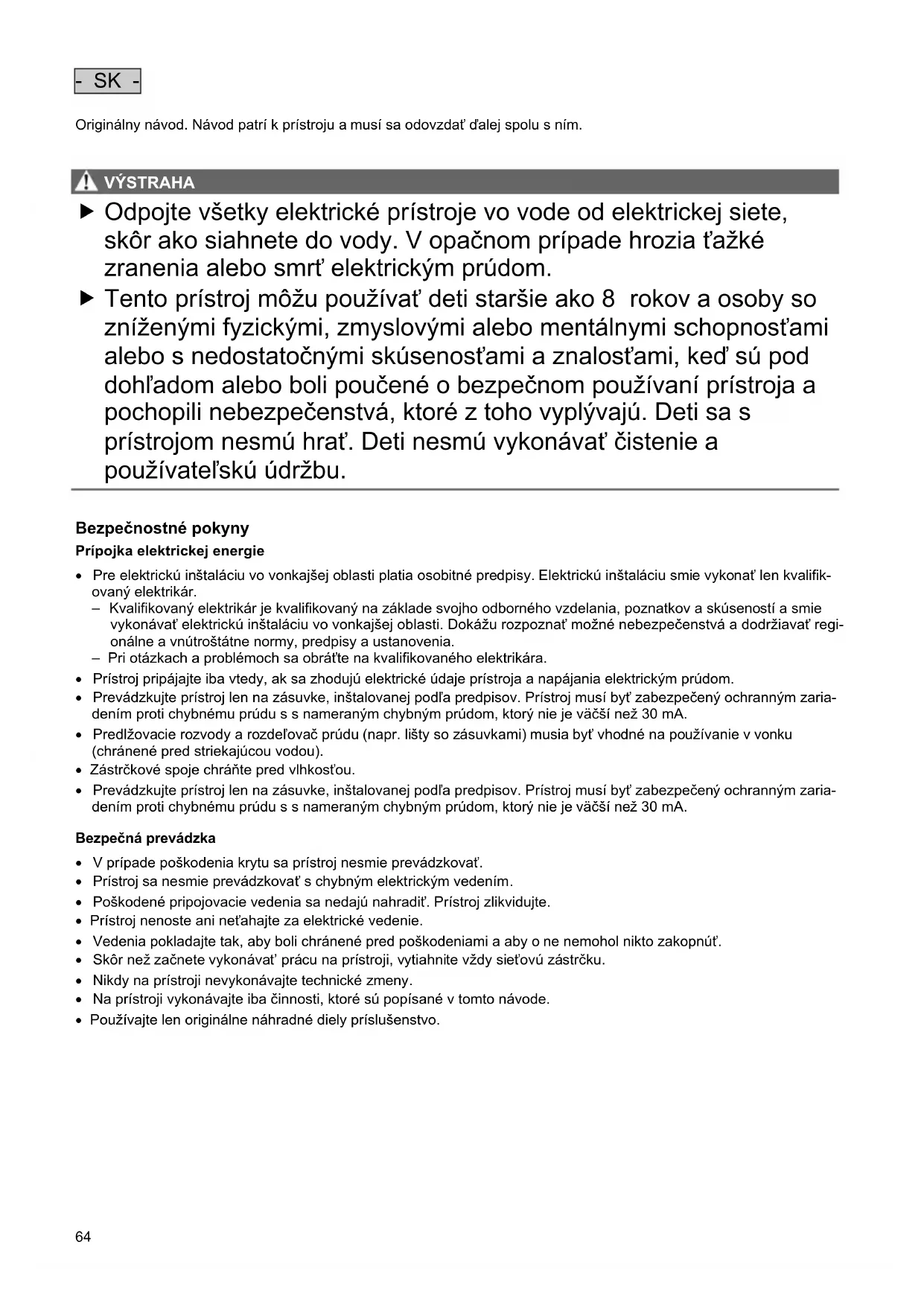

- SK - Originálny návod. Návod patrí k prístroju a musí sa odovzdať ďalej spolu s ním.

VÝSTRAHA VÝSTRAHA Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody. V opačnom prípade hrozia ťažké zranenia alebo smrť elektrickým prúdom. Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, keď sú pod dohľadom alebo boli poučené o bezpečnom používaní prístroja a pochopili nebezpečenstvá, ktoré z toho vyplývajú. Deti sa s prístrojom nesmú hrať. Deti nesmú vykonávať čistenie a používateľskú údržbu.

Bezpečnostné pokyny Prípojka elektrickej energie

• Pre elektrickú inštaláciu vo vonkajšej oblasti platia osobitné predpisy. Elektrickú inštaláciu smie vykonať len kvalifik- ovaný elektrikár. – Kvalifikovaný elektrikár je kvalifikovaný na základe svojho odborného vzdelania, poznatkov a skúseností a smie vykonávať elektrickú inštaláciu vo vonkajšej oblasti. Dokážu rozpoznať možné nebezpečenstvá a dodržiavať regi- onálne a vnútroštátne normy, predpisy a ustanovenia. – Pri otázkach a problémoch sa obráťte na kvalifikovaného elektrikára.

• Prístroj pripájajte iba vtedy, ak sa zhodujú elektrické údaje prístroja a napájania elektrickým prúdom.

• Prevádzkujte prístroj len na zásuvke, inštalovanej podľa predpisov. Prístroj musí byť zabezpečený ochranným zaria- dením proti chybnému prúdu s s nameraným chybným prúdom, ktorý nie je väčší než 30 mA.

• Predlžovacie rozvody a rozdeľovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v vonku (chránené pred striekajúcou vodou).

• Zástrčkové spoje chráňte pred vlhkosťou.

• Prevádzkujte prístroj len na zásuvke, inštalovanej podľa predpisov. Prístroj musí byť zabezpečený ochranným zaria- dením proti chybnému prúdu s s nameraným chybným prúdom, ktorý nie je väčší než 30 mA. Bezpečná prevádzka

• V prípade poškodenia krytu sa prístroj nesmie prevádzkovať.

• Prístroj sa nesmie prevádzkovať s chybným elektrickým vedením.

• Poškodené pripojovacie vedenia sa nedajú nahradiť. Prístroj zlikvidujte.

• Prístroj nenoste ani neťahajte za elektrické vedenie.

• Vedenia pokladajte tak, aby boli chránené pred poškodeniami a aby o ne nemohol nikto zakopnúť.

• Skôr než začnete vykonávat’ prácu na prístroji, vytiahnite vždy sieťovú zástrčku.

• Nikdy na prístroji nevykonávajte technické zmeny.

• Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode.

• Používajte len originálne náhradné diely príslušenstvo.- SK -

Popis výrobku Prehľad

Prípojka na strane výtlaku, vnútorný závit G1

Prívodné sieťové vedenie

Prípojka na strane nasávania, vnútorný závit G1

Tento prístroj obsahuje liatinu, ktorá podlieha prirodzenému procesu korózie. Funkcia prístroja tým nie je na- rušená. Použitie v súlade s určeným účelom Výrobok opísaný v tomto návode používajte výlučne týmto spôsobom

• Prečerpávanie a vyčerpávanie z nádrží alebo bazénov.

• Zavlažovanie a polievanie.

• Čerpanie čistej vody alebo dažďovej vody.

• Odber vody zo studní. – Len na zavlažovanie a polievanie!

• Odber vody z nádrží na dažďovú vodu alebo cisterien.

• Prístroj prevádzkujte len pri dodržiavaní technických údajov. (→ Technické údaje) Možné nesprávne použitie Pro prístroj platia nasledujúce obmedzenia:

• Nepoužívajte v dlhodobej prevádzke (napr. trvalá cirkulačná prevádzka v jazierku).

• Nevhodné pre slanú vodu.

• Nevhodné pre pitnú vodu.

• Nepoužívať pre komerčné alebo priemyslové účely.

• Nepoužívať v spojení s chemikáliami, potravinami, ľahko zápalnými alebo výbušnými látkami. Inštalácia a pripojenie Na zníženie hluku čerpadla spojte čerpadlo s potrubnou sieťou pri inštalácii na pevno pomocou pružných tlakuvzdorných hadicových vedení. Nasávacie potrubie vybavte predradeným filtrom a spätným alebo nožným ventilom. Nasávaciu hadicu doda- točne upevnite (napr. ju spojte s dreveným kolíkom), aby ste čerpadlo odľahčili od jej hmotnosti.

• Čerpadlo postavte zvislo a stabilne na suchom mieste. – Pri inštalácii na pevno dbajte o to, aby sa pri vyprázdnení čerpadla dala pod vypúšťaciu skrutku umiestniť zodpovedajúco veľká zachytávacia nádoba.

• Čerpadlo postavte podľa možností vyššie ako zásobník vody, z ktorého sa má čerpať. V opačnom prípade namon- tujte medzi čerpadlo a nasávaciu hadicu tlakuvzdorný ventil.

• Nasávaciu hadicu a tlakovú hadicu naskrutkujte vždy s hadicovým hrdlom, hadicovou sponou a tvarovkou na stranu nasávania (G1), príp. stranu výtlaku (G1).- SK -

Prevádzka POZOR Nebezpečenstvo popálenia horúcou vodou. V prípade poškodenej elektroniky alebo chýbajúceho prívodu vody na strane nasávania môže byť voda, ktorá sa ešte nachádza v čerpadle, silne zahriata. Pred prácou s prístrojom vytiahnite sieťovú zástrčku zo zásuvky. Vodu v čerpadle nechajte vychladnúť.

Uvedenie prístroja do prevádzky Pred použitím sa musí čerpadlo naplniť a nasávacie potrubie odvzdušniť. Odvzdušnenie nasávacieho potrubia môže trvať niekoľko minút. Postupujte nasledovne:

2. Od plniaceho otvoru naplňte vodu, až kým nebude pretekať.

5. Sieťovú zástrčku zasuňte do zásuvky.

6. Zapnite čerpadlo.

– Čerpadlo začne ihneď čerpať. Vo vytekajúcej vode sa ešte nachádza vzduch. Odstavenie prístroja z prevádzky Postupujte nasledovne:

1. Vypnutie čerpadla

2. Vytiahnite sieťovú zástrčku.

– Po vypnutí môže zvyšná voda v hadici tiecť späť a vytekať cez nasávací otvor čerpadla. Keď sa čerpadlo úplne demontuje:

5. Odstráňte pripojené hadice na strane výtlaku a nasávania.

– Dbajte o to, aby bolo tesnenie prítomné a funkčné. Uloženie/prezimovanie Zariadenie nie je mrazuvzdorné a pri očakávanom mraze sa musí odinštalovať a uskladniť. Zariadenie sa skladuje nasledovne:

• Vypustite čo najviac vody zostávajúcej v prístroji, hadiciach, rúrkach a prípojkách.

• Prístroj dôkladne vyčistite a vymeňte poškodené diely.

• Prístroj skladujte v suchu a chráňte pred mrazom.

• Otvorené zástrčkové spojenia chráňte pred vlhkosťou a nečistotami. Odstráňte poruchu Porucha Príčina Náprava Čerpadlo sa nerozbieha Čerpadlo je vypnuté Zapnite čerpadlo Prerušte napájanie Skontrolujte elektrické zástrčkové spojenia Čerpadlo sa po krátkom chode vypne Poistka proti preťaženiu vypla čerpadlo kvôli prehriatiu

• Skontrolujte prípojku na strane nasávania a vyčistite nasávacie potrubie

• Čerpadlo nechajte vychladnúť Upchatie na strane nasávania Vyčistite nasávací otvor a nasávacie potrubie Čerpadlo nečerpá alebo čerpá nedosta- točne Čerpadlo sa nenapĺňa dostatočne vodou Čerpadlo naplňte a skontrolujte, či naplnená voda ne- odteká stranou výtlaku Uzavreté tlakové potrubie

• Otvorte miesto odberu na strane výtlaku

• Tlakovú hadicu položte tak, aby nebola zalomená Uzavreté nasávacie potrubie

• Skontrolujte prípojku na strane nasávania a vyčistite nasávacie potrubie

• Nasávaciu hadicu položte tak, aby nebola zalomená Netesnosť na strane nasávania Odstráňte netesnosť na strane nasávania Upchatý externý predfilter (voliteľný) Vyčistite predfilter- SK -

Prípojka na strane nasávania/výtlaku

Max. povolená veľkosť zŕn častíc vo vode

+35 +35 +35 Rozmery Dĺžka

Symboly na prístroji

Prístroj je chránený proti vniknutiu striekajúcej vody.

Prístroj nelikvidujte s bežným domovým odpadom.

Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.

Prístroj zlikvidujte prostredníctvom určeného systému na spätný odber. Prístroj znefunkčnite prerezaním kábla.

Záručné podmienky PfG poskytuje záruku 2 roky od dátumu predaja na dokázateľné materiálové a výrobné vady. Na opotrebovateľné diely ako napr. osvetľovacie prostriedky sa záruka nevzťahuje. Predpokladom pre záručné plnenie je predloženie dokladu o kúpe. Nárok na záruku zaniká pri nesprávnej manipulácii, elektrickom alebo mechanickom poškodení nesprávnym po- užívaním a pri neodborných opravách, vykonávaných neautorizovanými dielňami. Opravy smú byt vykonávané len fir- mou PfG alebo firmou PfG autorizovanými opravárenskými dielňami. Pri uplatnení záručného nároku zašlite reklamo- vaný prístroj alebo defektnú súčiastku s popisom závady a dokladom o kúpe na vlastné náklady firme PfG. PfG si vy- hradzuje právo, účtovat montážne náklady. PfG neručí za škody vzniknuté pri transporte. Tieto musia byt neodkladne uplatnené voči dopravcovi. Ďalšie nároky, akéhokoľvek druhu, obzvlášt následné škody, sú vylúčené. Touto zárukou nie sú dotknuté nároky konečného zákazníka voči predajcovi.- SL -
