INSTRUKCJA OBSŁUGI PondoGarden 3800 Pontec

Instrukcja użytkowania

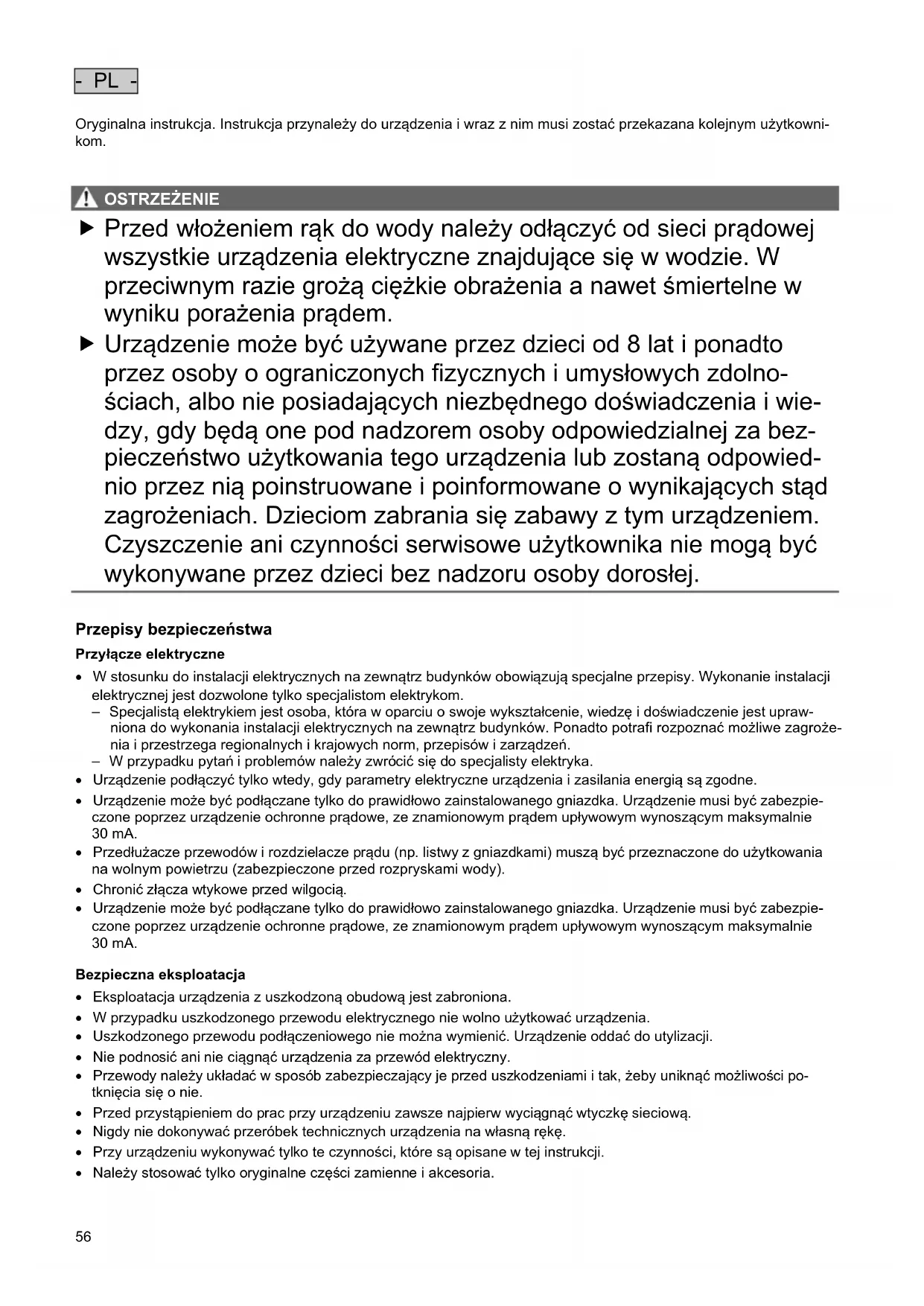

- PL - Oryginalna instrukcja. Instrukcja przynależy do urządzenia i wraz z nim musi zostać przekazana kolejnym użytkowni- kom.

OSTRZEŻENIE OSTRZEŻENIE Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciwnym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku porażenia prądem. Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolno- ściach, albo nie posiadających niezbędnego doświadczenia i wie- dzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bez- pieczeństwo użytkowania tego urządzenia lub zostaną odpowied- nio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach. Dzieciom zabrania się zabawy z tym urządzeniem. Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

Przepisy bezpieczeństwa Przyłącze elektryczne

• W stosunku do instalacji elektrycznych na zewnątrz budynków obowiązują specjalne przepisy. Wykonanie instalacji elektrycznej jest dozwolone tylko specjalistom elektrykom. – Specjalistą elektrykiem jest osoba, która w oparciu o swoje wykształcenie, wiedzę i doświadczenie jest upraw- niona do wykonania instalacji elektrycznych na zewnątrz budynków. Ponadto potrafi rozpoznać możliwe zagroże- nia i przestrzega regionalnych i krajowych norm, przepisów i zarządzeń. – W przypadku pytań i problemów należy zwrócić się do specjalisty elektryka.

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne.

• Urządzenie może być podłączane tylko do prawidłowo zainstalowanego gniazdka. Urządzenie musi być zabezpie- czone poprzez urządzenie ochronne prądowe, ze znamionowym prądem upływowym wynoszącym maksymalnie 30 mA.

• Przedłużacze przewodów i rozdzielacze prądu (np. listwy z gniazdkami) muszą być przeznaczone do użytkowania na wolnym powietrzu (zabezpieczone przed rozpryskami wody).

• Chronić złącza wtykowe przed wilgocią.

• Urządzenie może być podłączane tylko do prawidłowo zainstalowanego gniazdka. Urządzenie musi być zabezpie- czone poprzez urządzenie ochronne prądowe, ze znamionowym prądem upływowym wynoszącym maksymalnie 30 mA. Bezpieczna eksploatacja

• Eksploatacja urządzenia z uszkodzoną obudową jest zabroniona.

• W przypadku uszkodzonego przewodu elektrycznego nie wolno użytkować urządzenia.

• Uszkodzonego przewodu podłączeniowego nie można wymienić. Urządzenie oddać do utylizacji.

• Nie podnosić ani nie ciągnąć urządzenia za przewód elektryczny.

• Przewody należy układać w sposób zabezpieczający je przed uszkodzeniami i tak, żeby uniknąć możliwości po- tknięcia się o nie.

• Przed przystąpieniem do prac przy urządzeniu zawsze najpierw wyciągnąć wtyczkę sieciową.

• Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę.

• Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji.

• Należy stosować tylko oryginalne części zamienne i akcesoria.- PL -

Opis produktu Przegląd

Przyłącze - strona ciśnienia, G1 gwint wewnętrzny

Sieciowy przewód podłączeniowy

Przyłącze - strona ssania, G1 gwint wewnętrzny

W urządzeniu zastosowano części żeliwne, które podlegają naturalnemu procesowi korozji. Nie wywiera to wpływu na działanie urządzenia. Zastosowanie zgodne z przeznaczeniem Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób:

• Przepompowanie i wypompowanie wody ze zbiorników.

• Nawadnianie i podlewanie.

• Pompowanie czystej wody lub wody deszczowej.

• Pobieranie wody ze studni. – Tylko do nawadniania i podlewania!

• Pobieranie wody ze zbiorników deszczówki lub cystern.

• Urządzenie użytkować tylko w warunkach zgodnych z danymi technicznymi. (→ Dane techniczne) Możliwe błędne użytkowanie W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nie użytkować w trybie pracy ciągłej (np. do ciągłej cyrkulacji wody w stawie).

• Nie nadaje się do słonej wody.

• Nigdy nie pompować ścieków.

• Nie podłączać do instalacji z wodą pitną.

• Nie nadaje się do wody pitnej.

• Nie nadaje się do celów rzemieślniczych ani przemysłowych.

• Nie użytkować połączeniu z chemikaliami, artykułami spożywczymi, substancjami łatwopalnymi lub wybuchowymi. Ustawienie i podłączenie W celu zmniejszenia odgłosów pracy pompy zainstalowanej na stałe należy ją połączyć z rurociągiem za pomocą podatnego węża ciśnieniowego. Przewód ssący należy wyposażyć w filtr wstępny i zawór przeciwzwrotny lub zawór w koszu ssawnym. Wąż ssący dodatkowo przymocować (np. do słupka), żeby jego masa nie obciążała pompy.

• Pompę ustawić poziomo i stabilnie w suchym miejscu. – W przypadku zainstalowania na stałe zwrócić uwagę, żeby do opróżniania pompy można było podstawić dosta- tecznie duże naczynie pod korek spustowy.

• Pompę ustawić w miarę możliwości wyżej niż poziom wody w zbiorniku, z którego będzie pompowana woda. W in- nych wypadku zainstalować zawór ciśnieniowy pomiędzy pompą a wężem ssącym.

• Zastosować wyłącznie przewody nie ulegające deformacji pod wpływem podciśnienia ssania zarówno na stronie ssania, jak i ciśnienia.

• Wąż ssania i ciśnieniowy przymocować do strony ssania (G1) i strony ciśnienia (G1) za pomocą końcówek węża, opasek zaciskowych węża i złączek.- PL -

Eksploatacja OSTROŻNIE Niebezpieczeństwo oparzenia gorącą wodą. W razie awarii układu elektronicznego lub braku wody na stronie ssania może nastąpić znaczne ogrzanie wody w pompie. Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową. Poczekać, aż do ochłodzenia wody w pompie.

Rozruch urządzenia Przed użyciem należy całkowicie napełnić pompę i odpowietrzyć przewód ssący. Odpowietrzenie przewodu ssącego trwa kilka minut. Należy postępować w sposób następujący:

1. Wykręcić korek wlewu wody.

2. Do otworu wlewu wlewać wodę, aż zacznie się przelewać.

3. Wkręcić znów korek wlewu wody.

4. W razie potrzeby otworzyć przewód ciśnieniowy.

5. Włożyć wtyczkę sieciową do gniazdka.

– Pompa zaczyna natychmiast pracować. W wypływającej wodzie znajduje się jeszcze powietrze. Wyłączanie urządzenia Należy postępować w sposób następujący:

2. Wyciągnąć wtyczkę sieciową.

3. Przewód ciśnieniowy doprowadzić do stanu bezciśnieniowego otwierając miejsca odbioru wody.

4. Dodatkowo otworzyć zawory przeciwzwrotne zainstalowane w przewodzie ssącym.

– Po wyłączeniu może spłynąć z powrotem reszta wody znajdująca się w wężu i wypłynąć przez otwór ssania pompy. W przypadku całkowitego wymontowania pompy:

5. Odłączyć węże podłączone na stronie ssania i ciśnienia.

6. Wykręcić korek spustu wody i przechylając pompę spuścić resztę wody.

7. Ponownie wkręcić korek spustu wody.

– Zwrócić uwagę, żeby była podłożona uszczelka w nienagannym stanie. Magazynowanie / Przechowywanie w okresie zimowym Urządzenie nie jest zabezpieczone na wypadek mrozu i musi zostać wymontowane najpóźniej przed zapowiadanym mrozem. Prawidłowe przechowywanie urządzenia:

• Jak tylko jest to możliwe, pozostawić resztę wody w urządzeniu, w wężach, rurociągach i przyłączach.

• Gruntownie oczyścić urządzenie i wymienić uszkodzone części.

• Urządzenie należy przechowywać w miejscu suchym i nienarażonym na działanie mrozu.

• Otwarte połączenia wtykowe chronić przed wilgocią i zanieczyszczeniem. Usuwanie usterek Usterka Przyczyna Środki zaradcze Pompa nie uruchamia się Pompa jest wyłączona Włączyć pompę Przerwane zasilanie prądowe Sprawdzić elektryczne złącza wtykowe Pompa wyłącza się po krótkim czasie pracy Zabezpieczenie przeciążeniowe wyłączyło pompę z powodu przegrzania

• Oczyścić przyłącze i przewód na stronie ssania

• Poczekać, aż pompa ulegnie ochłodzeniu Zatkanie na stronie ssania Oczyścić otwór ssania i przepłukać wąż ssący Pompa nie tłoczy lub niedostateczna wydajność tłoczenia Pompa niedostatecznie napełniona wodą Napełnić pompę wodą i upewnić się, że wlewana woda nie wypływa na stronie ciśnieniowej Zamknięty przewód ciśnieniowy

• Otworzyć zawór pobierania na stronie ciśnieniowej

• Wąż ciśnieniowy ułożyć bez załamań Zamknięty przewód ssący

• Oczyścić przyłącze i przewód na stronie ssania

• Wąż ssący ułożyć bez mocnych zagięć Nieszczelność na stronie ssania Usunąć nieszczelność na stronie ssania Zatkany peryferyjny filtr wstępny (opcja) Oczyścić filtr wstępny- PL -

Dane techniczne Opis

GP 3200 GP 3800 GP 4500 Napięcie sieciowe V AC 220-240 220-240 220-240 Częstotliwość sieci

IPX4 IPX4 IPX4 Maks. ciągłe ciśnienie akustyczne db (A)

Przyłącze strona ssania/ciśnienia

Maks. ciśnienie wody strona ciśnienia bar 3,5 4,0 4,5 Max. wydajność pompowania l/h

Max. wysokość pompowania

Max. dopuszczalne uziarnienie frakcji stałej w wo- dzie

1,5 1,5 1,5 Max. dozwolona temperatura otoczenia

+35 +35 +35 Wymiary Długość

Symbole na urządzeniu

Urządzenie jest zabezpieczone przed wnikaniem wody rozbryzgowej.

Nie wyrzucać tego urządzenia do zwykłych odpadów komunalnych.

Przeczytaj instrukcję użytkowania.

Usuwanie odpadów WSKAZÓWKA

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

Urządzenie należy oddać w wyznaczonym punkcie zbiórki surowców wtórnych. Przed przystąpieniem do utylizacji należy odciąć przewód zasilający urządzenia.

Warunki gwarancji PfG udziela 2-letniej gwarancji licząc od daty zakupu, na wypadek wystąpienia udowodnionych wad materiałowych i produkcyjnych. Części ulegające zużyciu, jak np. akcesoria świetlne, nie są objęte gwarancją. Warunkiem uzyskania świadczeń z tytułu gwarancji jest przedłożenie dowodu zakupu. Udzielona gwarancja wygasa w przypadku nieprawi- dłowej obsługi, uszkodzeń elektrycznych lub mechanicznych na skutek zastosowania sprzecznego z przeznaczeniem, a także nieprawidłowo wykonanych napraw przez nieautoryzowane warsztaty. Do przeprowadzania napraw jest upo- ważniony tylko PfG lub warsztat autoryzowany przez PfG. W razie zgłoszenia roszczeń z tytułu gwarancji należy prze- słać - na zasadach franco siedziba PfG - zakwestionowane urządzenie lub wadliwą część wraz z dołączonym opisem wady i dowodem zakupu. PfG zastrzega sobie prawo do wystawienia rachunku za koszty montażu. PfG nie ponosi odpowiedzialności za szkody transportowe. Stwierdzone szkody muszą zostać niezwłocznie zgłoszone i przejęte przez przewoźnika. Wszelkiego rodzaju dalsze roszczenia, a szczególnie za szkody będące następstwem, są wykluczone. Niniejsza gwarancja nie obejmuje roszczeń odbiorcy końcowego w stosunku do sprzedawcy.- CS -
