HASZNÁLATI ÚTMUTATÓ PondoGarden 3200 Pontec

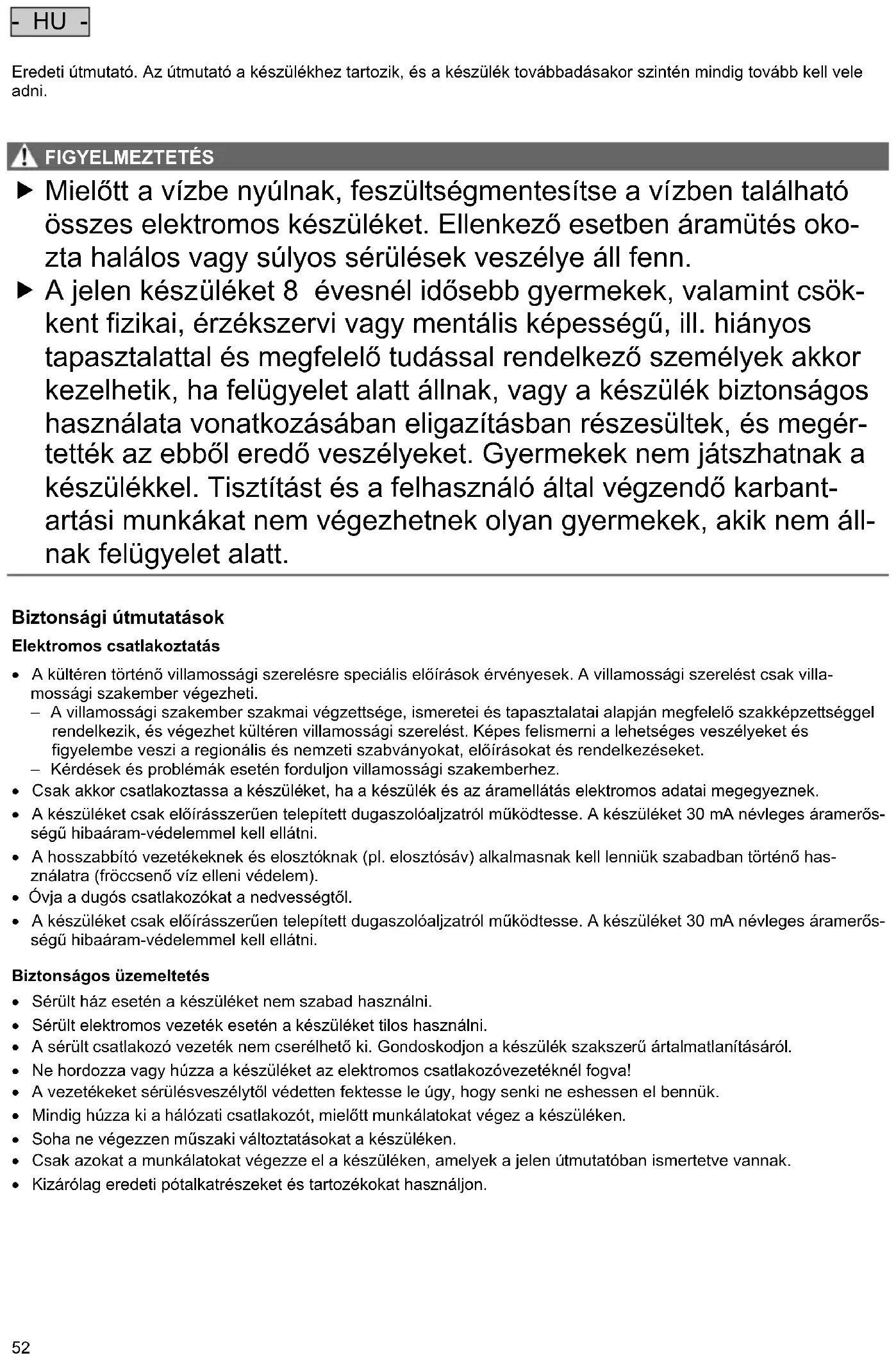

- HU - Eredeti útmutató. Az útmutató a készülékhez tartozik, és a készülék továbbadásakor szintén mindig tovább kell vele adni.

FIGYELMEZTETÉS FIGYELMEZTETÉS Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található összes elektromos készüléket. Ellenkező esetben áramütés oko- zta halálos vagy súlyos sérülések veszélye áll fenn. A jelen készüléket 8 évesnél idősebb gyermekek, valamint csök- kent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megér- tették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbant- artási munkákat nem végezhetnek olyan gyermekek, akik nem áll- nak felügyelet alatt.

Biztonsági útmutatások Elektromos csatlakoztatás

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szerelést csak villa- mossági szakember végezheti. – A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismerni a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előírásokat és rendelkezéseket. – Kérdések és problémák esetén forduljon villamossági szakemberhez.

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse. A készüléket 30 mA névleges áramerős- ségű hibaáram-védelemmel kell ellátni.

• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő has- ználatra (fröccsenő víz elleni védelem).

• Óvja a dugós csatlakozókat a nedvességtől.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse. A készüléket 30 mA névleges áramerős- ségű hibaáram-védelemmel kell ellátni. Biztonságos üzemeltetés

• Sérült ház esetén a készüléket nem szabad használni.

• Sérült elektromos vezeték esetén a készüléket tilos használni.

• A sérült csatlakozó vezeték nem cserélhető ki. Gondoskodjon a készülék szakszerű ártalmatlanításáról.

• Ne hordozza vagy húzza a készüléket az elektromos csatlakozóvezetéknél fogva!

• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.

• Mindig húzza ki a hálózati csatlakozót, mielőtt munkálatokat végez a készüléken.

• Soha ne végezzen műszaki változtatásokat a készüléken.

• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.

• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.- HU -

Termékleírás Áttekintés

Nyomóoldali csatlakozó, G1 belső menet

Hálózati csatlakozóvezeték

Szívóoldali csatlakozó, G1 belső menet

A készülék öntött vasat tartalmaz, amely természetes korróziós folyamatnak van kitéve. A készülék működését ez nem befolyásolja hátrányosan. Rendeltetésszerű használat A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Át- és kiszivattyúzás tartályokból vagy medencékből.

• Vízzel történő ellátás és öntözés.

• Tiszta víz vagy esővíz szállítása.

• Víz vételezése kútból. – Csak vízzel történő ellátásra és öntözésre!

• Víz vételezése esővíz tárolókból vagy ciszternákból.

• A terméket a műszaki adatok betartása mellett üzemeltesse. (→ Műszaki adatok) Lehetséges nem megfelelő használat A készülékre a következő korlátozások érvényesek:

• A készülék nem való tartós üzemelésre (pl. tartós keringtető üzemelés tónál).

• Sós vízhez nem alkalmas.

• A készülékkel soha nem szabad szennyvizet szállítani.

• Nem szabad ivóvíz-ellátásra csatlakoztatni.

• Ivóvízhez nem alkalmas.

• Nem szabad kisipari- vagy ipari célokra használni.

• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni. Felállítás és csatlakoztatás A szivattyú zajainak csökkentésére a szivattyút fix telepítés esetén rugalmas, nyomásálló tömlővezetékekkel csatlakoztassa a csőhálózatra. Szerelje fel a szívóvezetéket előszűrővel és visszacsapó vagy lábszeleppel. Rögzítse a szívótömlőt kiegészítőleg (pl. kösse ki facövekhez), hogy tehermentesítse a szivattyút a saját súlyától.

• Állítsa fel a szivattyút szárazon vízszintesen és stabilan. – Fix telepítés esetén ügyelni kell arra, hogy a szivattyú leürítéséhez megfelelő méretű tartályt lehessen a leeresztő csavar alá helyezni.

• A szivattyút lehetőség szerint magasabban kell felállítani a kiszivattyúzni kívánt víztárolónál. Ellenkező esetben a szivattyú és a szívótömlő közé nyomásbiztos szelepet kell felszerelni.

• Csak nyomásálló vákuumtömlőt szabad használni a nyomóoldalon és a szívóoldalon.

• A szívótömlőt és a nyomótömlőt is lépcsős tömlővéggel, csőbilinccsel és megfelelő szerelvénnyel csavarja a szívóoldalra (G1), ill. a nyomóoldalra (G1).- HU -

Üzem VIGYÁZAT Égési sérülések veszélye forró víz miatt. Hibás elektronika vagy hiányzó szívóoldali vízbetáplálás esetén a szi- vattyúban található víz erősen felmelegedhet. A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt. Hagyja lehűlni a szivattyúban lévő vizet.

A készülék üzembe helyezése Használat előtt a szivattyút fel kell tölteni, és légteleníteni kell a szívóvezetéket. A szívóvezeték légtelenítése eltarthat néhány percig. Ez az alábbiak szerint végezhető el:

1. Csavarja ki a vízbetöltő csavart.

2. Töltsön addig vizet a betöltőnyílásba, hogy kifolyjon.

3. Csavarja vissza a vízbetöltő csavart.

4. Adott esetben nyissa ki a nyomóvezetéket.

5. Csatlakoztassa a hálózati csatlakozódugaszt az aljzathoz.

6. Kapcsolja be a szivattyút.

– A szivattyú azonnal szállítani kezd. A távozó vízben még levegő található. A készülék üzemen kívül helyezése Ez az alábbiak szerint végezhető el:

1. A szivattyú kikapcsolása

2. Húzza ki a hálózati csatlakozódugaszt.

3. Nyomásmentesítse a nyomóvezetéket a vételezési pontok kinyitásával.

4. Továbbá nyissa ki a szívóvezetékbe épített visszacsapó szelepeket is.

– Kikapcsolás után a maradék víz visszafolyhat a tömlőben és kifolyhat a szívónyíláson keresztül. Ha a szivattyút teljesen leszerelik:

5. Távolítsa el a csatlakoztatott tömlőket a nyomó- és szívóoldalon.

6. Csavarja ki a vízleeresztő csavart, és a szivattyút megdöntve hagyja kifolyni a maradék vizet.

7. Csavarja vissza a vízleeresztő csavart.

– Ügyeljen a tömítés meglétére és működőképességére. Tárolás/Telelés A készülék nem fagyálló, és várható fagy esetén le kell szerelni és megfelelően el kell tárolni. Így tárolja helyesen a készüléket:

• Amennyire lehetséges, engedje le a készülékben, tömlőkben, csövekben és csatlakozásokban maradt vizet.

• Alaposan tisztítsa le a készüléket és cserélje ki a sérült alkatrészeket.

• A szivattyút szárazon, fagymentes helyen kell tárolni.

• A nyitott dugaszos csatlakozásokat óvni kell a nedvességtől és a szennyeződéstől. Hibaelhárítás Hiba

Megoldás A szivattyú nem indul el. A szivattyú ki van kapcsolva. A szivattyú bekapcsolása Az áramellátás megszakítva. Ellenőrizze az elektromos dugaszos csatlakozásokat. A szivattyú rövid működés után lek- apcsol. A túlterhelés elleni védelem túlmelegedés mi- att lekapcsolta a szivattyút.

• Tisztítsa ki a szívóoldali csatlakozót és a szívóveze- téket.

• Hagyja lehűlni a szivattyút. Szívóoldali dugulás Tisztítsa ki a szívónyílást és a szívóvezetéket. A szivattyú nem szállít, vagy elégtelen a szállított mennyiség. A szivattyú nincs kellő mértékben feltöltve víz- zel. Töltse fel a szivattyút és biztosítsa, hogy a betöltött víz ne folyjon el a nyomóoldalon keresztül. A nyomóvezeték elzáródott.

• Nyissa ki a vételezési pontot a nyomóoldalon.

• A nyomótömlőt megtörésektől mentesen vezesse el. A szívóvezeték elzáródott.

• Tisztítsa ki a szívóoldali csatlakozót és a szívóveze- téket.

• A szívótömlőt megtörésektől mentesen vezesse el. Tömítetlenség a szívóoldalon Szüntesse meg a tömítetlenséget a szívóoldalon. A külső előszűrő (opció) eldugult. Tisztítsa ki az előszűrőt.- HU -

Műszaki adatok Leírás

GP 3200 GP 3800 GP 4500 Hálózati csatlakozás feszültsége V AC 220-240 220-240 220-240 Hálózati frekvencia

Teljesítményfelvétel

IPX4 IPX4 IPX4 Max. tartós hangnyomásszint db (A)

Szívóoldali/nyomóoldali csatlakozó

Max. nyomóoldali víznyomás bar 3,5 4,0 4,5 Max. szállítási teljesítmény l/ó

Max. szállítási magasság

A vízben lévő részecskék max. megengedett szemcsemérete

1,5 1,5 1,5 Max. megengedett környezeti hőmérséklet

+35 +35 +35 Méretek Hossz

A készüléken található jelölések

A készülék fröccsenő víz behatolása ellen védett.

A készüléket ne dobja ki a háztartási hulladékok közé.

Olvassa el a használati útmutatót.

Megsemmisítés TUDNIVALÓ:

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra. A kábel levágásával tegye használhatatlanná a készüléket.

Garanciális feltételek A PfG 2 év garanciát vállal a vásárlás dátumától bizonyítható anyag- és gyártási hibákra. A kopóalkatrészekre, mint pl. izzók stb. szintén nem terjed ki a garancia. A garanciavállalás feltétele az eredeti vásárlást igazoló bizonylat. A garan- cia megszűnik szakszerűtlen kezelés, a visszaélésszerű használat által bekövetkezett elektromos vagy mechanikus sérülés, valamint az arra fel nem jogosított szervizek által végzett szakszerűtlen javítások miatt. Javítást csak a PfG vagy az általa felhatalmazott szervizek végezhetnek. Garanciaigény bejelentése esetén küldje el a reklamált készüléket vagy a meghibásodott alkatrészt a hiba leírásával és a vásárlást igazoló bizonylattal a Pfg-hez. A PfG fenn- tartja magának a szerelési költségek kiszámlázásának jogát. A PfG nem felel a szállításból keletkezett károkért. Ezeket azonnal a szállítóval szemben kell érvényesíteni. Bármilyen fajta további igény – kiváltképpen a követ- kezményes károkat - kizárt. A garancia nem érinti a végfelhasználó kereskedővel szemben támasztott igényeit.- PL -
