HASZNÁLATI ÚTMUTATÓ PondoMax Eco 17500 C Pontec

- HU - Az eredeti használati útmutató fordítása

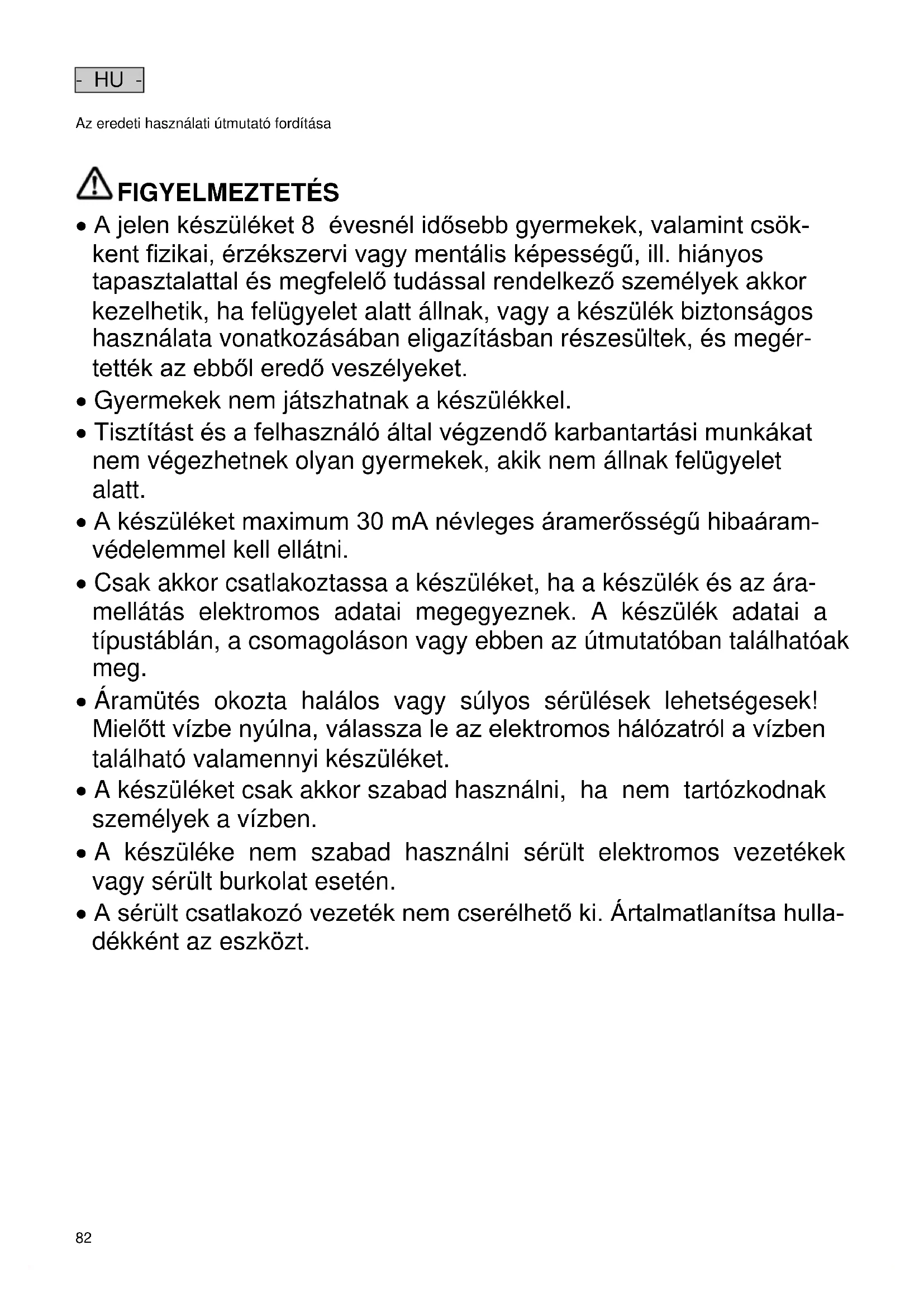

FIGYELMEZTETÉS FIGYELMEZTETÉS A jelen készüléket 8 évesnél idősebb gyermekek, valamint csök- kent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megér- tették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt. A készüléket maximum 30 mA névleges áramerősségű hibaáram- védelemmel kell ellátni. Csak akkor csatlakoztassa a készüléket, ha a készülék és az ára- mellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg. Áramütés okozta halálos vagy súlyos sérülések lehetségesek! Mielőtt vízbe nyúlna, válassza le az elektromos hálózatról a vízben található valamennyi készüléket. A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben. A készüléke nem szabad használni sérült elektromos vezetékek vagy sérült burkolat esetén. A sérült csatlakozó vezeték nem cserélhető ki. Ártalmatlanítsa hulla- dékként az eszközt.- HU -

Információk ehhez a használati útmutatóhoz Ön ezen termék PondoMax Eco 8500 C / 11500 C / 17500 C megvásárlásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az kés- zülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat. A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat. Őrizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is. Biztonsági útmutatások Előírásszerű elektromos telepítés Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és e- zeket kizárólag villamossági szakember végezheti el. Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábízott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges ves- zélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések be- tartására is. Kérdések és problémák esetén forduljon villamossági szakemberhez. A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem). Óvja a dugós csatlakozókat a nedvességtől. A készüléket csak előírásszerűen telepített dugaszolóaljzatra csatlakoztassa. Biztonságos üzemeltetés A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásol- hatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 méter távolságot kell tartani. A készüléket nem szabad az elektromos vezetéknél fogva hordozni vagy húzni. A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük. Soha ne hajtson végre műszaki változtatásokat a készüléken. Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Ha az adott prob- léma nem szüntethető meg, forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz. A készülékhez csak eredeti pótalkatrészeket és tartozékokat használjon. Termékleírás Áttekintés

Szűrőház szűrőszivattyúval 2 Vezérlő a szűrőszivattyú teljesítményének vezérléséhez

Lépcsőzetes tömlővég hollandi anyával Rendeltetésszerű használat Az útmutatóban leírt terméket kizárólag a következők szerint használja: Normál tóvíz szivattyúzására szűrőrendszerekhez, vízesés rendszerekhez és kerti patakrendszerekhez. Üzemeltetés a műszaki adatok betartása mellett. A készülékre a következő korlátozások érvényesek: Fürdésre használt tavakban használni tilos. A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni. Soha nem szabad vízátfolyás nélkül működtetni. Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni. Nem szabad kisipari- vagy ipari célokra használni. Ne csatlakoztassa a házi vízellátásra.- HU -

Felállítás és csatlakoztatás

F I G Y E L M E Z T E T É S Halál vagy súlyos sérülések veszélye a készülék úszásra használt tavakban történő üzemeltetésekor. A készülék hibás elektromos alkatrészei miatt a víz veszélyes elektromos feszültség alá kerül. Soha ne használja a készüléket úszásra használható vizekben (úszómedencék, uszodák stb.). A vezérlőt a víztől minimum 2 m távolságra állítsa fel. Az U > 12 V AC vagy U > 30 V DC feszültségű elektromos alkatrészeket (csatlakozókat, vezetékeket stb.) a víztől legalább 2 m távolságra kell felszerelni. A szivattyú felállítása vízbe merítve A készüléket csak a víz szintje alatt állítsa fel. A készüléket vízszintes helyzetben állítsa szilárd talapzatra. A vezérlőt óvni kell a közvetlen napsugárzástól. Ez az alábbiak szerint végezhető el:

1. Ha szükséges, rövidítse le a lépcsőzetes tömlővéget a használt tömlő átmérőjére.

– Ezzel csökkenthetők a nyomásveszteségek.

2. Csavarja fel a lépcsőzetes tömlővéget egy hollandi anyával a kimenetre.

– A hollandianya meghúzása előtt állítsa be a lépcsőzetes tömlővéget.

3. Tolja rá a csőbilincset a tömlőre, illessze rá a tömlőt a tömlővégre, és biztosítsa a bilinccsel.

A szivattyú felállítása szárazon

Fürdésre használt tavak vagy medence, amelyekben személyek tartózkodhatnak: – A készüléket legalább 2 m-re kell felállítani a víztől. A szivattyút óvni kell a közvetlen napsugárzástól. A vezérlőt óvni kell a közvetlen napsugárzástól. Ez az alábbiak szerint végezhető el:

1. Távolítsa el a csavarokat.

– A csavarok szállítási biztosítóként szolgálnak, és a működéshez nem szükségesek.

2. Nyomja be a bepattintható rögzítőkampót, és hajtsa fel a szűrő felső részét. Ezt követően vegye ki a szivattyút.

3. Ha szükséges, rövidítse le a lépcsőzetes tömlővéget a használt tömlő átmérőjére.

– Ezzel csökkenthetők a nyomásveszteségek.

4. Csavarja fel a lépcsőzetes tömlővéget tömítéssel együtt a bemenetre.

5. Tolja rá a csőbilincset a tömlőre, illessze rá a tömlőt a tömlővégre, és biztosítsa a bilinccsel.

6. Csavarja fel a lépcsőzetes tömlővéget hollandianyával és tömítéssel a kimenetre.

7. Tolja rá a csőbilincset a tömlőre, illessze rá a tömlőt a tömlővégre, és biztosítsa a bilinccsel.

A vezérlő falra rögzítése Ez az alábbiak szerint végezhető el:

1. Csavarjon megfelelő csavarokat a falba,

2. Helyezze a vezérlőt a csavarokra.

– A csavarfejnek teljesen bele kell illeszkednie a vezérlő hátoldalán található felfüggesztésbe.- HU -

Üzembe helyezés M E G J E G Y Z É S A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartalmaz. Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni. Bekapcsolás Először a vezérlőt csatlakoztassa az áramhálózatra, majd kapcsolja be a szivattyún a vezérlőt. Kikapcsolás Kapcsolja ki a szivattyút a vezérlőn. A készüléken történő munkavégzés előtt válassza le a vezérlőt az áramhálózatról. Kezelés Vezérlő áttekintés PMX0019 Leírás Funkció 1 Négy szegmenses kijelző

Az aktuális teljesítmény kijelzése százalékban (%) vagy wattban (W)

A hibakód kijelzése hiba esetén

„Be/Ki“ gomb A szivattyú be

Nyíl gombok Teljesítmény növelése vagy csökkentése 4 „% / W” gomb Váltás a teljesítményértékek százalékban (%) vagy wattban (W) történő kijelzése között 5 % A LED akkor világít, ha a teljesítményértékek kijelzése százalékban (%) történik. 6 W A LED akkor világít, ha a teljesítményértékek kijelzése wattban (W) történik.- HU -

Kezelőfunkciók A szivattyú be- vagy kikapcsolása A következőképpen kell eljárni Információ A szivattyú be- vagy kikapcsolásához nyomja meg röviden a gombot. Kikapcsolt szivattyú esetén a kijelzőn az „OFF” felirat látható. Teljesítmény növelése/csökkentése A következőképpen kell eljárni Információ A teljesítmény módosításához nyomja meg többs- zör vagy tartsa nyomva a kívánt gombot. A gombok megnyomásakor a kijelző a teljesítményértékeket automati- kusan százalékban (%) jeleníti meg. Beállítható tartomány: 1% … 100% Lépéstávolság: 1% A beállított érték közvetlenül átvételre kerül. Ha 15 mp-ig nincs kezelői tevékenység, akkor a vezérlő automatikusan „W” kijelzésre vált. Az aktuális teljesítményértékek kijelzése

következőképp en kell eljár

Információ A kijelzések közti váltáshoz nyomja meg röviden a gombot. „W” kijelzés A szivattyú aktuális teljesítményértékének kijelzése W-ban. Tűrés: A max. teljesítményfelvétel ±5%-a. „%” Kijelzés A szivattyú aktuális teljesítményfelvételének kijelzése %-ban. Kijelzési tartomány: 1 . 100 Ha 15 mp-ig nincs kezelői tevékenység, akkor a vezérlő automatikusan „W” kijelzésre vált. Hibaelhárítás Lehetséges zavarok áttekintése Hiba

Megoldás A szivattyú nem indul el. Hiányzik a hálózati feszültség. Ellenőrizze a hálózati feszültséget.

Ellenőrizze a betápláló vezetékeket. A szivattyú nincs bekapcsolva. Kapcsolja be a szivattyút a vezérlőn. A szivattyú nem szállít. A szűrőház eldugult. Tisztítsa ki a szűrőtokokat. Erősen szennyezett víz. Tisztítsa meg a szivattyút. A motor lehűlése után a szivattyú újból automati- kusan bekapcsol. A szivattyú túlságosan alacsony értékre van beállítva. Növelje a vezérlőn a szivattyú fordulatszámát. A járóegység blokkolva van. Húzza ki a hálózati csatlakozódugaszt, és távolítsa el az akadályt. Ezt követően kapcsolja be újra a szivattyút. A szállított mennyiség nem elegendő. A szűrőház eldugult. Tisztítsa ki a szűrőtokokat. Túl nagy veszteség a betáplálóve- zetékekben. Válasszon nagyobb tömlőátmérőt. Igazítsa hozzá a lépcsőzetes tömlővéget a tömlőátmérőhöz. Csökkentse le a tömlőhosszt a szükséges minimumra.

Kerülje a szükségtelen összekötő elemeket. A szivattyú túlságosan alacsony értékre van beállítva. Növelje a vezérlőn a szivattyú fordulatszámát. A szivattyú rövid működés után lekapcsol. Erősen szennyezett víz. Tisztítsa meg a szivattyút. A motor lehűlése után a szivattyú újból automati- kusan bekapcsol. A járóegység blokkolva van. Húzza ki a hálózati csatlakozódugaszt, és távolítsa el az akadályt. Ezt követően kapcsolja be újra a szivattyút. A szivattyú kiszáradt. Árassza el a szivattyút. Üzemeléskor a készüléket teljesen el kell meríteni.- HU -

Hibajelzések Az adott hiba elhárítása után a hibajelzés automatikusan törlődik. Hibajelzés

Megoldás Er1 Hiányzó kapcsolat a szivattyúhoz, kábeltörés Húzza ki a hálózati csatlakozót, várjon kb. 10 mp-ig Ezt követően kapcsolja be újra a szivattyút. Ha a hibajelzés továbbra is aktív, akkor a kábel el van törve. Vigye a szi- vattyút szakszervizbe javítás célj ából, vagy küldje el a PfG

hez. Er3 Túlmelegedés Ellenőrizze, hogy a járóegység könnyen jár-e. Ha a járóegység nehezen jár, akkor a szivattyúnak túl nagy teljesítményre van szüksége.

A környezeti hőmérséklet túl magas. Er4 Túláram Ellenőrizze, hogy a járóegység könnyen jár-e. Ha a járóegység nehezen jár, akkor a szivattyúnak túl nagy teljesítményre van szüksége. Er5 Szivattyú blokkolva Ellenőrizze a szivattyút és szüntesse meg az akadályt. Er6 Szárazon futás Merítse a szivattyút a vízbe.

Szárazon történ ő felállítás esetén gondoskodjon a megfelelő vízbetáplálásról. Er7 Túlfeszültség A szivattyút megfelelő hálózati feszültségen üzemeltesse. A készülék nem alkalmas a rendelkezésre álló hálózati feszültségtar- tományhoz. Er8 Alacsony feszültség A szivattyúhoz menő hosszabbítókábelt tartsa lehetőleg röviden. A hosszú vezetékeknél fellépő feszültségesés által túl alacsony a feszü- ltség a szivattyúnál. Nagyobb vezeték-keresztmetszetű hosszabbító vezetéket használjon a szi- vattyúhoz. A túl kicsi vezetékátmérőjű vezetékeknél fellépő feszültségesés által túl alacsony a feszültség a szivattyúnál. Tisztítás és karbantartás A készülék tisztítása T A N Á C S A tisztításra vonatkozó ajánlás: A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg. A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg. Teljesítmény csökkenésekor folyó vízben, puha kefével tisztítsa meg a szűrőházat. Ne használjon tisztítószereket vagy kémiai oldatokat. Ajánlott tisztítószerek makacs vízkövesedés esetén: – Ecet- és klórmentes háztartási tisztító. A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt. A járóegység tisztítása/cseréje Ez az alábbiak szerint végezhető el:

1. Távolítsa el a csavarokat.

– A csavarok szállítási biztosítóként szolgálnak, és a működéshez nem szükségesek.

2. Nyomja be a bepattintható rögzítőkampót, és hajtsa fel a szűrő felső részét.

3. Vegye ki a szivattyút.

4. Távolítsa el a csavarokat.

5. Vegye le a szivattyúházat tartógyűrűvel, tömítéssel és járóegységgel együtt.

– Az összes alkatrészt folyó víz alatt tisztítsa ki kefével, szükség esetén cserélje ki a sérült alkatrészeket.

6. Fordított sorrendben szerelje össze a készüléket.

– Helyezze a szivattyú vezetékét a szűrő alsó részének kábelnyílásába úgy, hogy a vezeték ne csípődjön be a szű- rőház lezárásakor.- HU -

Tárolás/Telelés A készülék nem fagyálló, és várható fagy esetén le kell szerelni és megfelelően el kell tárolni. Így tárolja helyesen a készüléket: Alaposan tisztítsa meg a készüléket, ellenőrizze az épségét, és cserélje ki a sérült alkatrészeket. Az elektromos csatlakozásokat óvni kell a nedvességtől és a szennyeződéstől. A szivattyút vízbe merítve, fagymentes helyen kell tárolni. A nyitott dugaszos csatlakozásokat óvni kell a nedvességtől és a szennyeződéstől. Kopóalkatrészek Járóegység Megsemmisítés Ú T M U T A T Á S A készüléket nem szabad háztartási hulladékként ártalmatlanítani. A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendsze- ren keresztül kell ártalmatlanítani. Garanciális feltételek A PfG 3 év garanciát vállal a vásárlás dátumától bizonyítható anyag- és gyártási hibákra. A kopóalkatrészekre, mint pl. izzók stb. szintén nem terjed ki a garancia. A garanciavállalás feltétele az eredeti vásárlást igazoló bizonylat. A garan- cia megszűnik szakszerűtlen kezelés, a visszaélésszerű használat által bekövetkezett elektromos vagy mechanikus sérülés, valamint az arra fel nem jogosított szervizek által végzett szakszerűtlen javítások miatt. Javítást csak a PfG vagy az általa felhatalmazott szervizek végezhetnek. Garanciaigény bejelentése esetén küldje el a reklamált készüléket vagy a meghibásodott alkatrészt a hiba leírásával és a vásárlást igazoló bizonylattal a Pfg-hez. A PfG fenn- tartja magának a szerelési költségek kiszámlázásának jogát. A PfG nem felel a szállításból keletkezett károkért. Ezeket azonnal a szállítóval szemben kell érvényesíteni. Bármilyen fajta további igény – kiváltképpen a követ- kezményes károkat - kizárt. A garancia nem érinti a végfelhasználó kereskedővel szemben támasztott igényeit.- PL -
