PondoMax Eco 17500 C - насос Pontec - Безкоштовний посібник користувача

Бренд	Pontec
Модель	PondoMax Eco 17500 C
Тип продукту	Фільтрувальний насос для ставка
Використання	Перекачування води зі ставка для фільтрів, водоспадів та струмків
Максимальна витрата	17500 л/год
Електроживлення	230 В змінного струму, 50 Гц
Необхідний диференційний захист	макс. 30 мА
Безпечна відстань до води	2 м (для контролера та електричних компонентів)
Тип контролера	Електронний з цифровим дисплеєм
Дисплей	Потужність у % або Вт
Діапазон регулювання	від 1% до 100%
Введення в експлуатацію	Підключіть контролер до мережі, потім увімкніть насос у ланцюг
Можливе встановлення	Занурений або поза водою (сухим зі шлангом)
Частота чищення	Не менше 2 разів на рік
Засоби для чищення	М'яка щітка під проточною водою, миючі засоби без оцту та хлору
Зношувані деталі	Робочий блок
Гарантія	3 роки (без зношуваних деталей)
Стійкість до морозу	Не стійкий, зберігання в захищеному від морозу місці
Утилізація	Не викидати в побутове сміття, відрізати кабель
Стандарти	Відповідає європейським директивам

Часті запитання - PondoMax Eco 17500 C Pontec

Як встановити насос у ставку?

Розмістіть насос горизонтально на стабільній поверхні, повністю зануреним. Під'єднайте шланг до ступінчастого наконечника та закріпіть його хомутом. Контролер має бути встановлений на відстані щонайменше 2 м від води.

Якої безпечної відстані слід дотримуватися навколо води?

Усі електричні компоненти (розетки, кабелі, контролер) мають бути розташовані на відстані щонайменше 2 метрів від води. Сам насос ніколи не можна використовувати в купальному ставку чи басейні.

Як регулювати потужність насоса?

Використовуйте клавіші зі стрілками на контролері, щоб налаштувати потужність від 1% до 100%. Натисніть клавішу %/W, щоб перемкнути дисплей між відсотками та ватами. Зміна відбувається негайно.

Що робити, якщо насос не запускається?

Перевірте напругу мережі та кабелі. Переконайтеся, що насос не заблоковано. Якщо корпус фільтра засмічений, очистіть фільтрувальні оболонки. Якщо проблема не зникає, зверніться до служби підтримки.

Як чистити насос?

Чистіть пристрій не менше 2 разів на рік. Використовуйте м'яку щітку під проточною водою. Не використовуйте хімікати або агресивні миючі засоби. У разі накипу використовуйте побутовий миючий засіб без оцту та хлору.

Що робити у разі помилки Er1?

Код Er1 вказує на відсутність з'єднання з насосом або розрив кабелю. Відключіть штепсель від мережі, зачекайте 10 секунд, потім знову підключіть. Якщо помилка не зникає, кабель пошкоджено; зверніться до спеціалізованого дилера.

Як зберігати насос взимку?

Насос не стійкий до морозу. Розберіть його, ретельно очистіть, перевірте на пошкодження та зберігайте зануреним у місці, захищеному від морозу. Захищайте електричні розетки від вологи.

Чи можна використовувати насос у природному басейні?

Ні, використання в природних басейнах заборонено. Насос призначений лише для садових ставків. Ніколи не використовуйте його у водоймах, доступних для купання.

Яка гарантія на насос?

PfG надає гарантію 3 роки на будь-які дефекти матеріалів або виготовлення, починаючи з дати покупки. Зношувані деталі (робочий блок) виключені. Для гарантії необхідно пред'явити чек.

Як замінити робочий блок?

Відключіть пристрій. Відкрийте корпус фільтра, вийміть насос. Відкрутіть корпус насоса, щоб отримати доступ до робочого блоку. Очистіть або замініть деталі. Зберіть у зворотному порядку, стежачи, щоб не придавити кабель.

ПОСІБНИК КОРИСТУВАЧА PondoMax Eco 17500 C Pontec

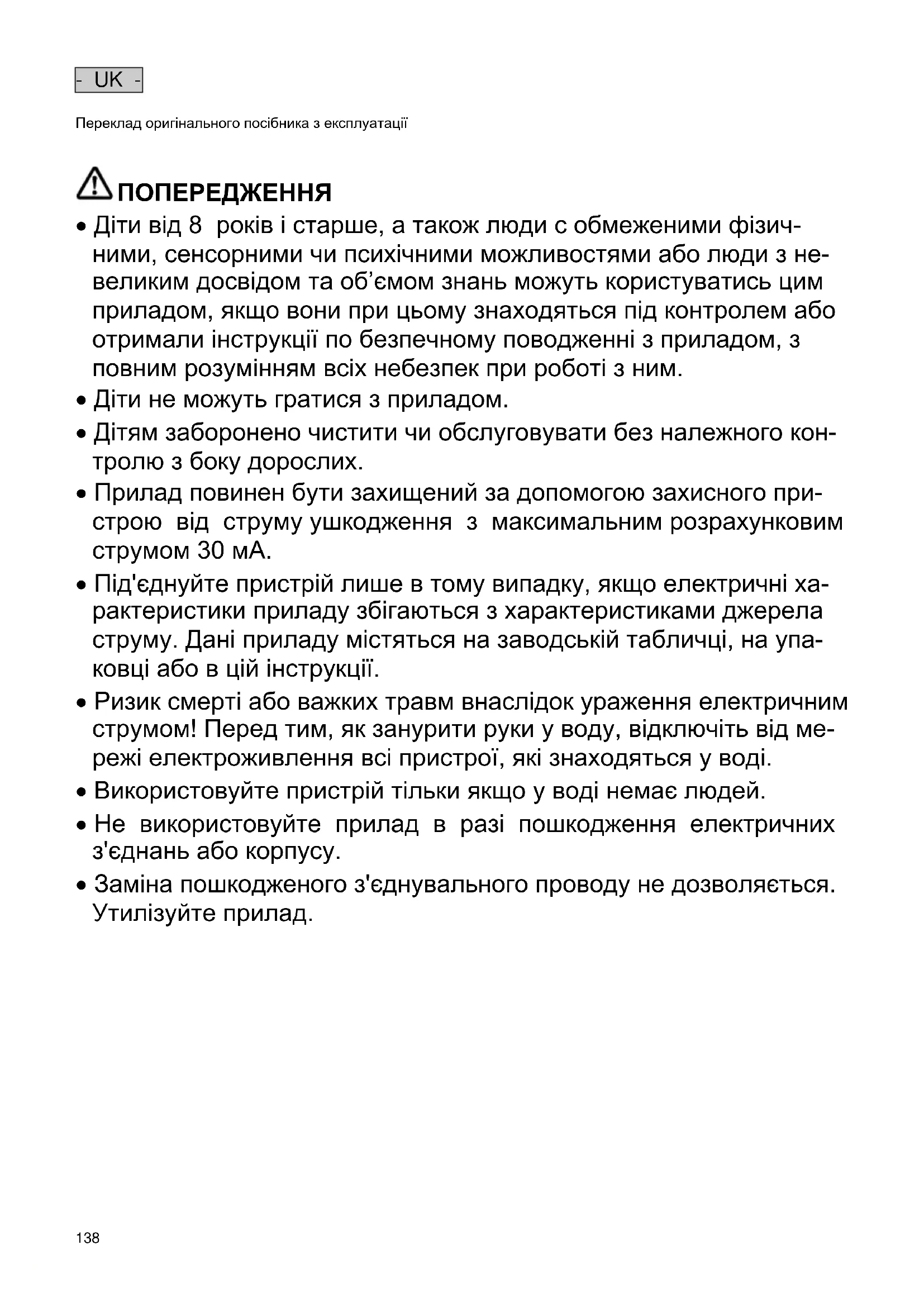

UK Посібник з експлуатації

• Діти від 8 років і старше, а також люди с обмеженими фізичними, сенсорними чи психічними можливостями або люди з невеликим досвідом та об'ємом знань можуть користуватись цим приладом, якщо вони при цьому знаходяться під контролем або отримали інструкції по безпечному поводженні з приладом, з повним розумінням всіх небезпек при роботі з ним.
  • Діти не можуть гратися з приладом.
• Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.
• Прилад повинен бути захищений за допомогою захисного пристрою від струму ушкодження з максимальним розрахунковим струмом 30 мА.
• Під'єднуйте пристрій лише в тому випадку, якщо електричні характеристики приладу збігаються з характеристиками джерела струму. Дані приладу містяться на заводській табличці, на упаковці або в цій інструкції.
• Ризик смерті або важких травм внаслідок ураження електричним струмом! Перед тим, як занурити руки у воду, відключіть від мережі електроживлення всі пристрої, які знаходяться у воді.
• Використовуйте пристрій тільки якщо у воді немає людей.
• Не використовуйте прилад в разі пошкодження електричних з'єднань або корпусу.
• Заміна пошкодженого з'єднувального проводу не дозволяється. Утилізуйте прилад.

Вказівки до цієї інструкції з експлуатації

Придбавши дану продукцію PondoMax Eco 8500 C / 11500 C / 17500 C, Ви зробили гарний вибір.

Перед першим використанням пристрою ретельно прочитайте інструкцію з експлуатації і ознайомтеся з пристроєм. Всі роботи з даним приладом та на ньому дозволяється проводити тільки при дотриманні умов цієї інструкції по експлуатації.

Обов'язково дотримуйтеся правил техніки безпеки для правильного та безпечного використання пристрою.

Ретельно зберігайте цю інструкцію з експлуатації. У випадку зміни власника передайте йому інструкцію з експлуатації.

Інструкція з техніки безпеки

Електричний монтаж згідно з правилами

• Електромонтаж повинен відповідати національним будівельним інструкціям і виконуватися тільки кваліфікованими електриками.
• Особа вважається кваліфікованим електриком, тільки якщо вона на підставі професійного навчання, знання й досвіду підходить для виконання й оцінки доручених робіт. Спеціаліст також повинен вміти визначати можливі небезпеки, дотримуватися чинних регіональних і національних норм, приписів і положень.
• У разі виникнення питань і проблем звертайтеся до фахівця-електрика.
• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).
• Штепсельні роз'єми необхідно захистити від впливу вологи.
• Підключайте прилад тільки до розетки, встановленої згідно з інструкцією.

Безпечна робота

• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібрилятора (ICD). Мінімальна відстань між імплантатом і магнітом має бути принаймні 0,2 м.
• Забороняється тягнути або нести пристрій за електричні кабелі.
• Кабелі слід прокладати так, щоб захистити їх від ушкоджень і не створювати небезпеку падіння для людей.
• Забороняється змінювати конструкцію пристрою.
• Проводьте на пристрої тільки ті роботи, які описані в цій інструкції. Якщо проблеми не вдається усунути, зверніться до авторизованого сервісного центру або, в разі сумнівів, до виробника.
• Для пристрою можна використовувати тільки оригінальні запасні частини й оригінальне оснащення.

Опис виробу

Огляд

☐ A	Опис
1	Корпус фільтра з фільтр-насосом
2	Контролер для регулювання потужності фільтруючого насоса
3	Ступінчастий наконечник для шланга з накидною гайкоюс

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

- Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних струмків.

- Експлуатація з дотриманням технічних характеристик.

На прилад поширються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.
• Ніколи не перекачуйте іншу рідину, крім води.
• Ніколи не експлуатувати без подачі води.
• Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами
• Не для комерційного або промислового використання.
• Не підключати до водопроводу в будинку.

Встановлення та підключення

□ B

УВАГА!

Пристрій може стати причиною серйозних травм або смерті, якщо він використовується в плавальному ставку. У воді може виникати небезпечна електрична напруга через несправні електричні деталі пристрою.

• Не використовуйте прилад у загальнодоступних водоймах (плавальних ставках, басейнах тощо).
• Контролер слід встановлювати на відстані не менше 2 м від води.
• Для електричних компонентів (розетки, кабелі тощо) із напругою U > 12 В змінного струму або U > 30 В постійного струму дотримуйтеся відстані щонайменше 2 м до води.

Встановлення насоса у зануреному стані

• Встановлювати прилад лише нижче рівня води.
  Встановлювати прилад на твердій основі в горизонтальному стійкому положенні.
• Захистіть контролер від прямих сонячних променів.

Необхідно виконати наступні дії:

□ C

1. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.
2. Dadurch werden Druckverluste reduziert.
3. Прикрутіть на вихід ступінчастий наконечник для шланга за допомогою накидної гайки.
   – Перед затягуванням накидної гайки вирівняти насадку шланга.
4. Насунути шланговий хомут на шланг, вдягнути шланг на шланговий штуцер і зафіксувати шланговим хому- том.

Встановлення насоса в сухому стані

□D

• Плавальний ставок або басейн, в якому можуть знаходитися люди: – Установити пристрій на відстані щонайменше 2 м від краю води.
• Захистіть насос від прямих сонячних променів.
• Захистіть контролер від прямих сонячних променів.

Необхідно виконати наступні дії:

□ E

1. Видалити гвинти.
   – Гвинти використовуються для кріплення при транспортуванні і непотрібні для роботи пристрою.
2. Натисніть на фіксатор і підніміть верхню частину фільтра вгору. Потім вийміть насос.
3. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.
4. Dadurch werden Druckverluste reduziert.
5. Накрутити насадку шланга з ущільненням на вхід.
6. Насунути шланговий хомут на шланг, вдягнути шланг на шланговий штуцер і зафіксувати шланговим хому- том.
7. Накрутити насадку шланга з накидною гайкою та ущільненням на вихід.
8. Насунути шланговий хомут на шланг, вдягнути шланг на шланговий штуцер і зафіксувати шланговим хому- том.

Закріплення контролера на стіні

Необхідно виконати наступні дії:

□ F

1. Вкрутіть відповідний гвинт у стіну.

2. Повісьте контролер на гвинт.

– Головка гвинта повинна увійти в кріплення на задній стороні контролера.

Введення в експлуатацію

ПРИМИТКА

Пристрій пошкоджується, коли він використовується з реостатом. Він містить чутливі електричні елементи.

- Не приєднуйте пристрій до джерела живлення з можливістю регулювання.

Увімкнення

Спочатку потрібно підключити контролер до мережі, а потім необхідно увімкнути насос на контролері.

Вимкнення

Вимкнути насос на контролері.

- Перед проведенням робіт на пристрої необхідно відключити контролер від мережі.

Обслуговування

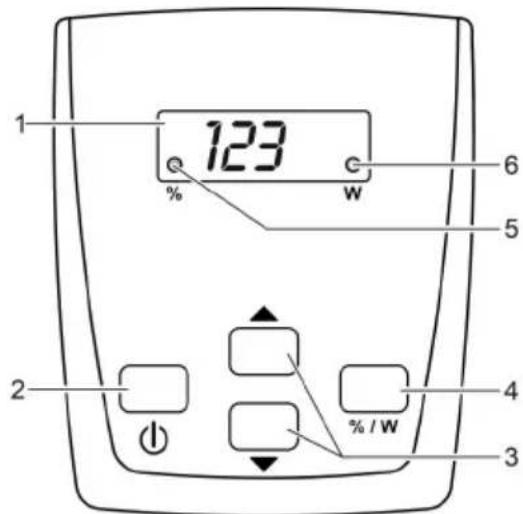

Огляд контролера

PMX0019

Опис

1 Чотиризначний дисплей

Функция

• Відображення потужності у відсотках (%) або ватах (W)

• Відображення коду помилки

2 Кнопка «Увімк./Вимк.»

Увімкнення та вимкнення насоса

3 Кнопки зі стрілками

Збільшення або зменшення потужності

4 Кнопка «% / W»

Переключення відображення потужності у відсотках (%) або у ва- тах (W)

5 %

Світлодіод світиться, коли на дисплеї відображається значення

потужності у відсотках (%)

6 W

Світлодіод світиться, коли на дисплеї відображається значення

потужності у ватах (W)

Функції управління

Увімкнення/вимкнення насоса

Необхідно виконати наступні дії		Інформація
	Коротко натиснути кнопку, щоб увімкнути або вимкнути насос.	Коли насос вимкнений, на дисплеї відображається «OFF».

Збільшення/зменшення потужності

Необхідно виконати наступні дії		Інформація
	Декілька разів натиснути або потримати натиснутою відповідну кнопку, щоб змінити потужність.	При натисканні кнопки на дисплеї автоматично відображається зна-чення потужності у відсотках (%).Діапазон налаштування: 1 % ... 100 %Збільшення: 1 %Встановлене значення передається напряму.Через 15 секунд без роботи контролер автоматично переходить на відображення у ватах (W).

Відображення поточного значення потужності

Необхідно виконати наступні дії		Інформація
% / W	Коротко натиснути кнопку, щоб переключити відображення на дисплеї.	Індикатор «W»Відображає поточне значення потужності насоса у ватах.- Допуск: ±5 % від макс. споживаної потужності.Індикатор «%»Відображає поточне значення потужності насоса у відсотках.- Діапазон показників: від 1 до 100Через 15 секунд без роботи контролер автоматично переходить на відображення у ватах (W).

Усунення несправностей

Огляд можливих несправностей

Несправність	Причина	Усунення
Насос не запускається Відсутня напруга у електричній мережі		Перевірити напругу в мережіПеревірити трубопроводи
Насос не увімкнений		Увімкнути насос на контролері
Насос не працює Засмічення корпусу фільтра Почистити частини фільтра
			Дуже забруднена вода Очистити насос. Після охолодження двигуна насос автоматично ввімкнеться.
			Занадто мале значення швидкості насоса
			Турбіна заблокована Дістати вилку з розетки й видалити сторонній предмет. Потім знову ввімкнути насос.
Недостатня потужність Засмічення корпусу фільтра Почистити частини фільтра
			Надто великі втрати в трубопроводахВибрати шланг більшого діаметруАдаптувати насадку до діаметра шлангаЗменшити довжину шланга до необхідного мінімумуУникати використання зайвих з'єднувальних елементів
			Занадто мале значення швидкості насосаЗбільшити швидкість насоса на контролері
Через короткий проміжок часу насос вимикається		Дуже забруднена вода Очистити насос. Після охолодження двигуна насос автоматично ввімкнеться.
		Турбіна заблокована Дістати вилку з розетки й видалити сторонній предмет. Потім знову ввімкнути насос.
		Насос працював без води Заповнити насос водою. У разі використання в ставку повністю занурити пристрій.

Повідомлення про помилку

Після усунення несправності повідомлення про помилку буде автоматично скасовано.

Повідомлення про помилку	Причина Усунення
Er-1	Відсутнє з'єднання з насосом, обрив кабелю	Витягнути штекер, зачекати приблизно 10 с. Потім знову ввімкнути насос.Якщо повідомлення про помилку все ще активне, відбувся обрив кабелю. Передати насос спеціалізованому дилеру для ремонту або відправити його в компанію PfG.
Er-3	Перегрів	Перевірити, чи правильно працює робоче колесо– Якщо робоче колесо крутиться туго, то насос працює з занадто великою потужністю• Температура навколишнього середовища занадто висока
Er-4	Перевантаження струму Перевірити, чи правильно працює робоче колесо• Якщо робоче колесо крутиться туго, то насос працює з занадто великою потужністю
Er-5	Насос заблокований Перевірити насос та видалити перешкоду
Er-6	Насос працює в сухому стані	Занурити насос у водуЗабезпечити подачу води при встановленні в сухому місці
Er-7	Надмірна напруга Підключити насос до мережі з відповідною напругою• Пристрій не підходить для існуючої напруги електромережі
Er-8	Недостатня напруга	Електропроводка до насоса повинна бути якомога коротшою.– Через падіння напруги на довгих лініях напруга на насосі занадто низька.Необхідно використовувати електропроводку до насоса з більшим січенням проводів.– Через падіння напруги від занадто малого січення проводів напруга на насосі занадто низька.

Чистка і догляд

Очищення пристрою

ПОРАДА

Рекомендації щодо очищення:

• Очищуйте прилад у разі необхідності, але щонайменше 2 рази на рік.

• В насосі очищуйте, передусім, турбіну та кожух насоса.

• При зменшенні продуктивності очистити корпус фільтра м'якою щіткою під проточною водою.

• Не використовуйте мийні засоби або хімічні розчини.
• Рекомендовані засоби для чищення при стійкому вапняному відкладенні:
  – Побутові засоби для чищення на основі оцтової кислоти та хлору.
• Ретельно промити всі деталі чистою водою після чистки.

Очищення/заміна турбіни

Необхідно виконати наступні дії:

□G

1. Видалити гвинти.

Гвинти використовуються для кріплення при транспортуванні і непотрібні для роботи пристрою.

1. Натиснути на фіксатор і підняти верхню частину фільтра вгору.

2. Дістати насос.

3. Видалити гвинти.

4. Зняти корпус насоса зі стопорним кільцем, ущільненням та турбіною.

– Очистити всі деталі під проточною водою м'якою щіткою, замінити пошкоджені.

1. Зібрати пристрій у зворотній послідовності.

– Провести кабель насоса в отвір для кабелю у нижній частині фільтра таким чином, щоб він не стискався при закриванні корпусу фільтра.

- UK -

Зберігання пристрою, в т. ч. взимку

Пристрій не морозостійкий і в умовах очікування морозу його необхідно витягнути та зберігати.

Зберігайте пристрій відповідним способом:

• Повністю очистіть прилад. Перевірте його на наявність пошкоджень та замініть пошкоджені деталі.
• Забезпечте захист електричних з'єднань від вологи та забруднення.
• Занурте насос у воду та забезпечте захист від замерзання.
• Забезпечте захист відкритих роз'ємів від вологи та забруднення.

Деталі, що швидко зношуються

- Турбіна

Утилізація

ВКАЗІВКА

Цей пристрій заборонено утилізувати разом із побутовими відходами.

- Треба, відрізавши кабель, зробити пристрій непрацездатним і утилізувати через передбачену систему повторного використання.

Умови гарантії

Компанія PfG надає 3 роки гарантії, починаючи від дати продажу, на всі доведені випадки дефектів у матеріалах чи дефектів виробництва. Гарантія не поширюється на витратні матеріали та деталі, які швид-ко зношуються, наприклад, лампочки. Передумовою надання гарантійних послуг є пред'явлення документа, який засвідчує факт придбання пристрою. Покупець втрачає право на гарантійне обслуговування у випадку використання пристрою не за призначенням, електричного чи механічного пошкодження, яке виникло в результаті неправильного використання, а також у випадку виконання ремонтних робіт в не уповноваженій майстерні. Ремонтні роботи можуть виконуватися лише компанією PfG та уповноваженими нею майстернями. Разом із заявкою на надання послуг у рамках гарантії необхідно відправити бракований пристрій або компонент, опис пошкодження і документ, який засвідчує придбання (на умовах врахування вартості доставки додому). Компанія PfG залишає за собою право включити у рахунок вартість монтажу. Компанія PfG не відповідає за пошкодження, які виникли у процесі транспортування. У таких випадках звертайтеся за відшкодуванням збитків до перевізника. Інші претензії, незалежно від їхнього характеру, особливо на відшкодування опосередкованих збитків, цією гарантією не передбачені. Ця гарантія не регулює взаємовідносини між покупцем і продавцем пристрою.

⚠️ ПРЕДУПРЕЖДЕНИЕ
