PondoMax Eco 8500 C - Szivattyú Pontec - Ingyenes használati útmutató

Termék típusa	Tószűrő szivattyú
Márka	Pontec
Modell	PondoMax Eco 8500 C
Használat	Normál víz szivattyúzása szűrőkhöz, vízesésekhez és patakokhoz. Ne használja természetes medencékben.
Maximális áramlási sebesség	8500 L/h (modelltől függően)
Állítható teljesítmény	1-100% elektronikus vezérlővel, kijelzés %-ban vagy W-ban
Elektromos tápellátás	Hálózati 230 V ~ 50 Hz, 30 mA differenciálvédelem szükséges
Beépített védelem	Szárazonfutás, túlfeszültség, alacsony feszültség, túláram, túlzott hőmérséklet
Telepítés	Merülő vagy száraz (vízen kívüli) üzemmód; vezérlő távolsága ≥2 m a víztől
Karbantartás	Évente legalább 2 alkalommal tisztítás, puha kefe és tiszta víz, vegyszerek nélkül
Kopó alkatrészek	Működési egység
Garancia	3 év (kopó alkatrészek nélkül)
Fagyállóság	Nem; szétszerelendő és fagymentes helyen tárolandó

Gyakran ismételt kérdések - PondoMax Eco 8500 C Pontec

Hogyan állítsam be a szivattyú teljesítményét?

Használja a vezérlő nyílgombjait a teljesítmény 1%-ról 100%-ra történő növeléséhez vagy csökkentéséhez. A kijelzés százalékban vagy wattban történik. A módosítás azonnali.

Mit tegyek, ha a szivattyú nem indul?

Ellenőrizze a hálózati feszültséget és a tápvezetékeket. Győződjön meg róla, hogy a vezérlő be van kapcsolva. Ha a probléma továbbra is fennáll, olvassa el a használati útmutató hibaelhárítási táblázatát.

Hogyan tisztítsam a szivattyút?

Évente legalább kétszer tisztítsa meg a készüléket. Használjon puha kefét és tiszta vizet. Makacs vízkő esetén engedélyezett egy ecet és klórmentes háztartási tisztítószer. Alaposan öblítse le.

Mit jelent az Er1 hibaüzenet?

Az Er1 a szivattyúval való kapcsolat hiányát vagy kábel szakadását jelzi. Húzza ki a hálózati csatlakozót, várjon 10 másodpercet, majd dugja vissza. Ha az üzenet továbbra is megjelenik, a kábel sérült, és a szivattyút szakembernek kell megjavítania.

Használható a szivattyú természetes medencében?

Nem, ez a szivattyú nem természetes medencékhez vagy fürdőzők által elérhető vizekhez készült. Áramütés veszélye. Csak díszmedencében használja.

Hogyan telepítsem a szivattyút vízen kívül?

Helyezze a szivattyút legalább 2 m távolságra a víztől. Rögzítse a vezérlőt a falra a mellékelt csavarral. Csatlakoztassa a tömlőket a lépcsőzetes csatlakozókhoz, figyelve a be- és kimeneti irányokra. Védje a szivattyút a közvetlen napfénytől.

Mi a szivattyú garanciája?

A Pontec 3 év garanciát nyújt a vásárlás dátumától számítva, amely kiterjed az anyag- és gyártási hibákra. A kopó alkatrészek (pl. működési egység) kizárva. A garancia érvényesítéséhez be kell mutatni a pénztári blokkot.

Hogyan tároljam a szivattyút télen?

Szerelje szét és alaposan tisztítsa meg a készüléket. Ellenőrizze az alkatrészeket, és cserélje ki a sérülteket. Tárolja a szivattyút vízbe merítve, fagymentes helyen, és védje az elektromos csatlakozókat a nedvességtől.

Mit tegyek, ha a működési egység elakad?

Húzza ki a hálózati csatlakozót. Nyissa ki a szűrőházat, vegye ki a szivattyút, és távolítsa el az akadályt. Tisztítsa meg a működési egységet tiszta vízzel. Szerelje vissza és csatlakoztassa újra. A szivattyú folytatja a működését.

Használhatok dimmert ezzel a szivattyúval?

Nem, az áramszabályozó használata károsítaná a készüléket. A mellékelt vezérlő már lehetővé teszi a teljesítmény beállítását. Csatlakoztassa a szivattyút közvetlenül egy szabványos hálózati aljzathoz.

HASZNÁLATI ÚTMUTATÓ PondoMax Eco 8500 C Pontec

HU Használati útmutató

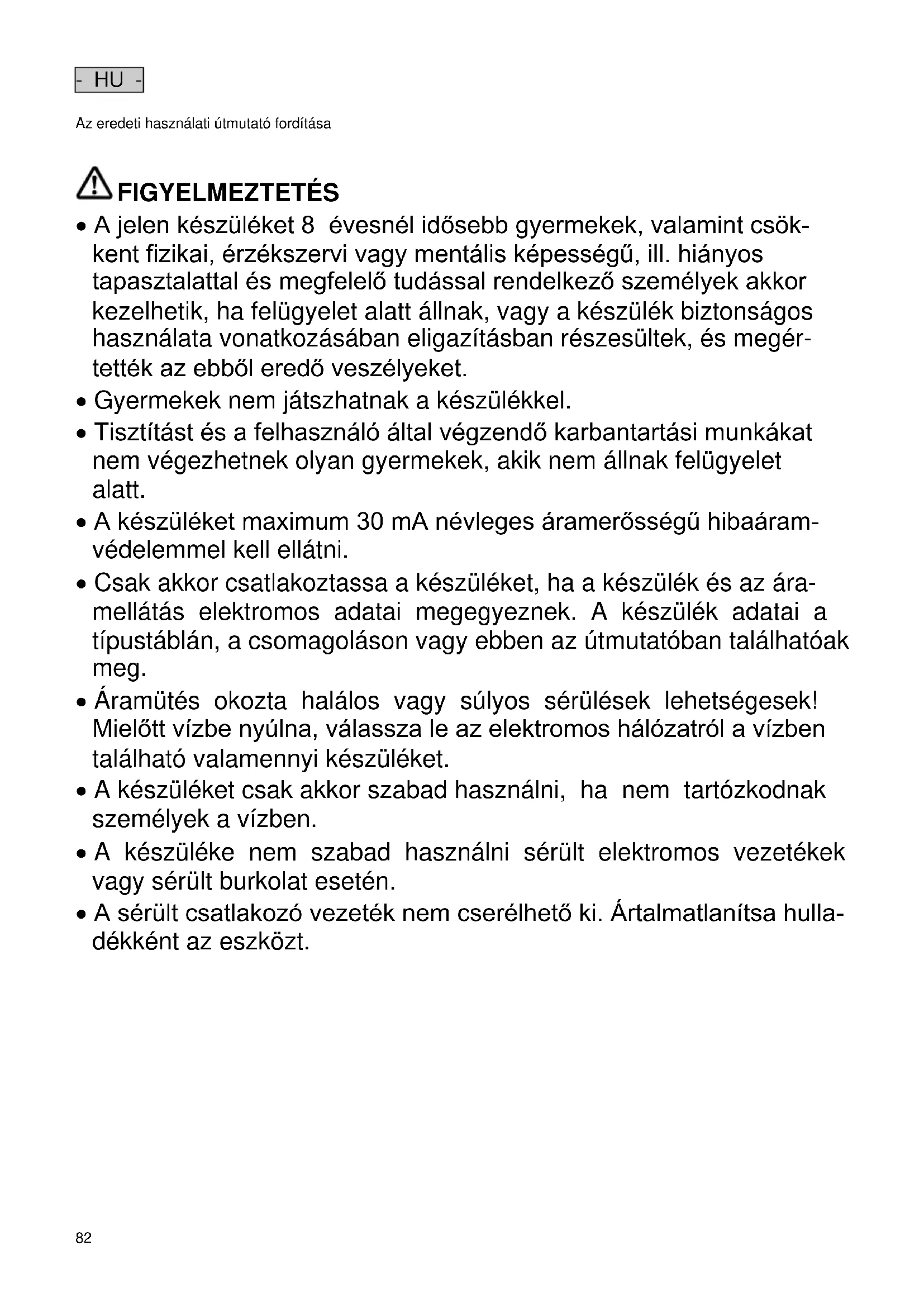

• A jelen készüléket 8 évesnél idősebb gyermekek, valamint csök-kent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megér-tették az ebből eredő veszélyeket.
• Gyermekek nem játszhatnak a készülékkel.
• Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.
• A készüléket maximum 30 mA névleges áramerősségű hibaáram-védelemmel kell ellátni.
• Csak akkor csatlakoztassa a készüléket, ha a készülék és az ára-mellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg.
• Áramütés okozta halálos vagy súlyos sérülések lehetségesek! Mielőtt vízbe nyúlna, válassza le az elektromos hálózatról a vízben található valamennyi készüléket.
• A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben.
• A készüléke nem szabad használni sérült elektromos vezetékek vagy sérült burkolat esetén.
• A sérült csatlakozó vezeték nem cserélhető ki. Ártalmatlanítsa hulladékként az eszközt.

Információk ehhez a használati útmutatóhoz

Ön ezen termék PondoMax Eco 8500 C / 11500 C / 17500 C megvásárlásával jó döntést hozott.

Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az készülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat.

A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat.

Örizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is.

Biztonsági útmutatások

Előírásszerű elektromos telepítés

• Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és ezeket kizárólag villamossági szakember végezheti el.
• Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábízott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges veszélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések be-tartására is.
• Kérdések és problémák esetén forduljon villamossági szakemberhez.
• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).
• Óvja a dugós csatlakozókat a nedvességtől.
• A készüléket csak előírásszerűen telepített dugaszolóaljzatra csatlakoztassa.

Biztonságos üzemeltetés

• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásolhatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 méter távolságot kell tartani.
• A készüléket nem szabad az elektromos vezetéknél fogva hordozni vagy húzni.
• A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük.
• Soha ne hajtson végre műszaki változtatásokat a készüléken.
• Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Ha az adott probléma nem szüntethető meg, forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz.
• A készülékhez csak eredeti pótalkatrészeket és tartozékokat használjon.

Termékleírás

Áttekintés

☐ A	Leírás
1	Szűrőház szűrőszivattyúval
2 Vezérlő	a szűrőszivattyú teljesítményének vezérléséhez
3	Lépcsőzetes tömlővég hollandi anyával

Rendeltetésszerű használat

Az útmutatóban leírt terméket kizárólag a következők szerint használja:

• Normál tóvíz szivattyúzására szűrőrendszerekhez, vízesés rendszerekhez és kerti patakrendszerekhez.
• Üzemeltetés a müszaki adatok betartása mellett.

A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.
• A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni.
• Soha nem szabad vízátfolyás nélkül működtetni.
• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.
• Nem szabad kisipari- vagy ipari célokra használni.
• Ne csatlakoztassa a házi vízellátásra.

Felállítás és csatlakoztatás

□ B

FIGYELMEZTETÉS

Halál vagy súlyos sérülések veszélye a készülék úszásra használt tavakban történő üzemeltetésekor. A készülék hibás elektromos alkatrészei miatt a víz veszélyes elektromos feszültség alá kerül.

• Soha ne használja a készüléket úszásra használható vizekben (úszómedencék, uszodák stb.).
• A vezérlőt a víztől minimum 2 m távolságra állítsa fel.
• Az U > 12 V AC vagy U > 30 V DC feszültségű elektromos alkatrészeket (csatlakozókat, vezetékeket stb.) a víztől legalább 2 m távolságra kell felszerelni.

A szivattyú felállítása vízbe merítve

• A készüléket csak a víz szintje alatt állítsa fel.
  A készüléket vízszintes helyzetben állítsa szilárd talapzatra.
• A vezérlőt óvni kell a közvetlen napsugárzástól.

Ez az alábbiak szerint végezhető el:

□ C

1. Ha szükséges, rövidítse le a lépcsőzetes tömlővéget a használt tömlő átmérőjére.

Ezzel csökkenthetők a nyomásveszteségek.

1. Csavarja fel a lépcsőzetes tömlővéget egy hollandi anyával a kimenetre.

- A hollandianya meghúzása előtt állítsa be a lépcsőzetes tömlővéget.

1. Tolja rá a csőbilincset a tömlőre, illessze rá a tömlőt a tömlővégre, és biztosítsa a bilinccsel.

A szivattyú felállítása szárazon

□D

• Fürdésre használt tavak vagy medence, amelyekben személyek tartózkodhatnak:
• A készüléket legalább 2 m-re kell felállítani a víztől.
• A szivattyút óvni kell a közvetlen napsugárzástól.
• A vezérlőt óvni kell a közvetlen napsugárzástól.

Ez az alábbiak szerint végezhető el:

□ E

1. Távolítsa el a csavarokat.
   – A csavarok szállítási biztosítóként szolgálnak, és a működéshez nem szükségesek.
2. Nyomja be a bepattintható rögzítőkampót, és hajtsa fel a szűrő felső részét. Ezt követően vegye ki a szivattyút.
3. Ha szükséges, rövidítse le a lépcsőzetes tömlővéget a használt tömlő átmérőjére.

– Ezzel csökkenthetők a nyomásveszteségek.

1. Csavarja fel a lépcsőzetes tömlővéget tömítéssel együtt a bemenetre.
2. Tolja rá a csőbilincset a tömlőre, illessze rá a tömlőt a tömlővégre, és biztosítsa a bilinccsel.
3. Csavarja fel a lépcsőzetes tömlővéget hollandianyával és tömítéssel a kimenetre.
4. Tolja rá a csőbilincset a tömlöre, illessze rá a tömlöt a tömlövégre, és biztosítsa a bilinccsel.

A vezérlő falra rögzítése

Ez az alábbiak szerint végezhető el:

□F

1. Csavarjon megfelelő csavarokat a falba,
2. Helyezze a vezérlőt a csavarokra.

- A csavarfejnek teljesen bele kell illeszkednie a vezérlő hátoldalán található felfüggesztésbe.

Üzembe helyezés

MEGJEGYZÉS

A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartalmaz.

- Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni.

Bekapcsolás

Először a vezérlőt csatlakoztassa az áramhálózatra, majd kapcsolja be a szivattyún a vezérlőt.

Kikapcsolás

Kapcsolja ki a szivattyút a vezérlön.

- A készüléken történő munkavégzés előtt válassza le a vezérlőt az áramhálózatról.

Kezelés

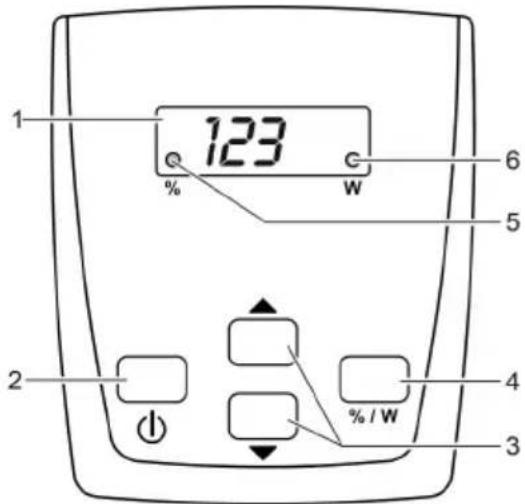

Vezérlő áttekintés

PMX0019

Leírás

1 Négy szegmenses kijelző

2 „Be/Ki“ gomb

3 Nyíl gombok

4 „% / W” gomb Váltás a teljesítményértékek

5 %

6 W

Funkció

- Az aktuális teljesítmény kijelzése százalékban (%) vagy wattban (W)

• A hibakód kijelzése hiba esetén

A szivattyú be- vagy kikapcsolása

Teljesítmény növelése vagy csökkentése

százalékban (%) vagy wattban (W) történő kijelzése között

A LED akkor világít, ha a teljesítményértékek kijelzése százalékban (%) történik.

A LED akkor világít, ha a teljesítményértékek kijelzése wattban (W) történik.

Kezelőfunkciók

A szivattyú be- vagy kikapcsolása

A következőképpen kell eljárni		Információ
	A szivattyú be- vagy kikapcsolásához nyomja meg röviden a gombot.	Kikapcsolt szivattyú esetén a kijelzőn az „OFF” felirat látható.

Teljesítmény növelése/csökkentése

A következőképpen kell eljárni		Információ
________	A teljesítmény módosításához nyomja meg többs-zőr vagy tartsa nyomva a kívánt gombot.	A gombok megnyomásakor a kijelző a teljesítményértékeket automatikusan százalékban (%) jeleníti meg.Beállítható tartomány: 1% ... 100%Lépéstávolság: 1%A beállított érték közvetlenül átvételre kerül.Ha 15 mp-ig nincs kezelői tevékenység, akkor a vezérlő automatikusan „W” kijelzésre vált.

Az aktuális teljesítményértékek kijelzése

A következőképpen kell eljárni		Információ
	A kijelzések közti váltáshoz nyomja meg röviden a gombot.	„W” kijelzésA szivattyú aktuális teljesítményértékének kijelzése W-ban.- Tűrés: A max. teljesítményfelvétel ±5%-a.„%” KijelzésA szivattyú aktuális teljesítményfelvételének kijelzése %-ban.- Kijelzési tartomány: 1. 100Ha 15 mp-ig nincs kezelői tevékenység, akkor a vezérlő automatikusan „W” kijelzésre vált.

Hibaelhárítás

Lehetséges zavarok áttekintése

Hiba	Ok	Megoldás
A szivattyú nem indul el. Híányzik a hálózati feszültség.		Ellenőrizze a hálózati feszültséget.Ellenőrizze a betápláló vezetékeket.
		Kapcsolja be a szivattyút a vezérlön.
A szivattyú nem szállít.	A szűrőház eldugult.	Tisztítsa ki a szűrőtokokat.
	Erősen szennyezett víz. Tisztítsa meg a szivattyút. A motor lehülése után a szivattyú újból automati-kusan bekapcsol.
	A szivattyú túlságosan alacsony értékre van beállítva.	Növelje a vezérlön a szivattyú fordulatszámát.
	A járóegység blokkolva van.	Húzza ki a hálózati csatlakozódugaszt, és távolítsa el az akadályt. Ezt követően kapcsolja be újra a szivattyút.
A szállított mennyiség nem elegendő.	A szűrőház eldugult.	Tisztítsa ki a szűrőtokokat.
	Túl nagy veszteség a betáplálóvezetékekben.	Válasszon nagyobb tömlőátmérőt.Igazítsa hozzá a lépcsőzetes tömlővéget a tömlőátmérőhöz.Csökkentse le a tömlőhosszt a szükséges minimumra.Kerülje a szükségtelen összekötő elemeket.
	A szivattyú túlságosan alacsony értékre van beállítva.	Növelje a vezérlön a szivattyú fordulatszámát.
A szivattyú rövid működés után lekapcsol.	Erősen szennyezett víz. Tisztítsa meg a szivattyút. A motor lehülése után a szivattyú újból automati-kusan bekapcsol.
	A járóegység blokkolva van.	Húzza ki a hálózati csatlakozódugaszt, és távolítsa el az akadályt. Ezt követően kapcsolja be újra a szivattyút.
	A szivattyú kiszáradt.	Arassza el a szivattyút. Uzemeléskor a készüléket teljesen el kell meríteni.

Hibajelzések

Az adott hiba elhárítása után a hibajelzés automatikusan törlődik.

Hibajelzés	Ok	Megoldás
Er-1	Hiányzó kapcsolat a szivattyúhoz, kábeltörés	Húzza ki a hálózati csatlakozót, várjon kb. 10 mp-ig Ezt követően kapcsolja be újra a szivattyút.Ha a hibajelzés továbbra is aktív, akkor a kábel el van törve. Vigye a szivattyút szakszervizbe javítás céljából, vagy küldje el a PfG-hez.
Er-3	Túlmelegedés	Ellenőrizze, hogy a járóegység könnyen jár-e.- Ha a járóegység nehezen jár, akkor a szivattyúnak túl nagy teljesítményre van szüksége.A környezeti hőmérséklet túl magas.
Er-4	Túláram Ellenőrizze, hogy a járóegység könnyen jár-e.	Ha a járóegység nehezen jár, akkor a szivattyúnak túl nagy teljesítményre van szüksége.
Er-5	Szivattyú blokkolva Ellenőrizze a szivattyút és szüntesse meg az akadályt.
Er-6	Szárazon futás	Merítse a szivattyút a vízbe.Szárazon történő felállítás esetén gondoskodjon a megfelelő vizbetáplálásról.
Er-7	Túlfeszültség A szivattyút megfelelő	hálózati feszültségen üzemeltesse.A készülék nem alkalmas a rendelkezésre álló hálózati feszültségtartományhoz.
Er-8	Alacsony feszültség	A szivattyúhoz menő hosszabbítókábelt tartsa lehetőleg röviden.- A hosszú vezetékeknél fellépő feszültségesés által túl alacsony a feszültség a szivattyúnál.Nagyobb vezeték-keresztmetszetű hosszabbító vezetéket használjon a szivattyúhoz.- A túl kicsi vezetékátmérőjű vezetékeknél fellépő feszültségesés által túl alacsony a feszültség a szivattyúnál.

Tisztítás és karbantartás

A készülék tisztítása

TANÁCS

A tisztításra vonatkozó ajánlás:

• A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg.

• A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg.

• Teljesítmény csökkenésekor folyó vízben, puha kefével tisztítsa meg a szűrőházat.

• Ne használjon tisztítószereket vagy kémiai oldatokat.
• Ajánlott tisztítószerek makacs vízkövesedés esetén:

– Ecet- és klórmentes háztartási tisztító.

- A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.

A járóegység tisztítása/cseréje

Ez az alábbiak szerint végezhető el:

□ G

1. Távolítsa el a csavarokat.

A csavarok szállítási biztosítóként szolgálnak, és a működéshez nem szükségesek.

1. Nyomja be a bepattintható rögzítőkampót, és hajtsa fel a szűrő felső részét.
2. Vegye ki a szivattyút.
3. Távolítsa el a csavarokat.
4. Vegye le a szivattyúházat tartógyűrűvel, tömítéssel és járóegységgel együtt.

– Az összes alkatrészt folyó víz alatt tisztítsa ki kefével, szükség esetén cserélje ki a sérült alkatrészeket.

1. Fordított sorrendben szerelje össze a készüléket.

- Helyezze a szivattyú vezetékét a szűrő alsó részének kábelnyílásába úgy, hogy a vezeték ne csípődjön be a szűrőház lezárásakor.

- HU -

Tárolás/Telelés

A készülék nem fagyálló, és várható fagy esetén le kell szerelni és megfelelően el kell tárolni. Így tárolja helyesen a készüléket:

• Alaposan tisztítsa meg a készüléket, ellenőrizze az épségét, és cserélje ki a sérült alkatrészeket.
• Az elektromos csatlakozásokat óvni kell a nedvességtől és a szennyeződéstől.
• A szivattyút vízbe merítve, fagymentes helyen kell tárolni.
• A nyitott dugaszos csatlakozásokat óvni kell a nedvességtől és a szennyeződéstől.

Kopóalkatrészek

- Járóegység

Megsemmisítés

ÚTMUTATÁS

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

- A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendszeren keresztül kell ártalmatlanítani.

Garanciális feltételek

A PfG 3 év garanciát vállal a vásárlás dátumától bizonyítható anyag- és gyártási hibákra. A kopóalkatrészekre, mint pl. izzók stb. szintén nem terjed ki a garancia. A garanciavállalás feltétele az eredeti vásárlást igazoló bizonylat. A garancia megszűnik szakszerűtlen kezelés, a visszaélésszerű használat által bekövetkezett elektromos vagy mechanikus sérülés, valamint az arra fel nem jogosított szervizek által végzett szakszerűtlen javítások miatt. Javítást csak a PfG vagy az általa felhatalmazott szervizek végezhetnek. Garanciaigény bejelentése esetén küldje el a reklamált készüléket vagy a meghibásodott alkatrészt a hiba leírásával és a vásárlást igazoló bizonylattal a Pfg-hez. A PfG fenn-tartja magának a szerelési költségek kiszámlázásának jogát. A PfG nem felel a szállításból keletkezett károkért. Ezeket azonnal a szállítóval szemben kell érvényesíteni. Bármilyen fajta további igény – kiváltképpen a követ-kezményes károkat - kizárt. A garancia nem érinti a végfelhasználó kereskedővel szemben támasztott igényeit.
