BRUGSANVISNING PondoSolar 600 Control Pontec

Oversættelse af den originale brugsanvisning

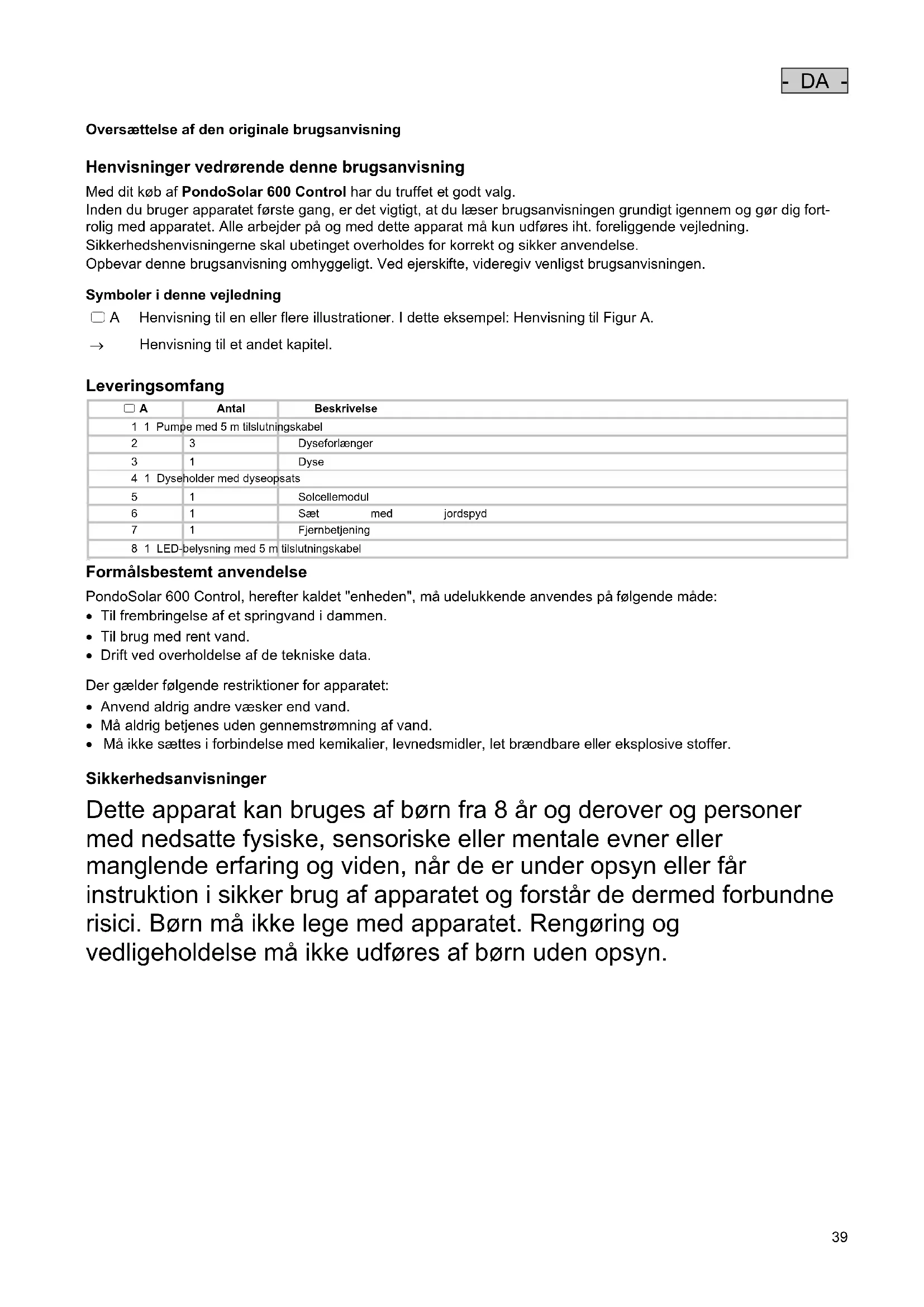

Henvisninger vedrørende denne brugsanvisning Med dit køb af PondoSolar 600 Control har du truffet et godt valg. Inden du bruger apparatet første gang, er det vigtigt, at du læser brugsanvisningen grundigt igennem og gør dig fort- rolig med apparatet. Alle arbejder på og med dette apparat må kun udføres iht. foreliggende vejledning. Sikkerhedshenvisningerne skal ubetinget overholdes for korrekt og sikker anvendelse. Opbevar denne brugsanvisning omhyggeligt. Ved ejerskifte, videregiv venligst brugsanvisningen.

Symboler i denne vejledning A Henvisning til en eller flere illustrationer. I dette eksempel: Henvisning til Figur A.

Henvisning til et andet kapitel.

Antal Beskrivelse 1 1 Pumpe med 5 m tilslutningskabel 2 3 Dyseforlænger 3 1 Dyse 4 1 Dyseholder med dyseopsats 5 1 Solcellemodul 6 1 Sæt med jordspyd 7 1 Fjernbetjening 8 1 LED-belysning med 5 m tilslutningskabel

Formålsbestemt anvendelse PondoSolar 600 Control, herefter kaldet "enheden", må udelukkende anvendes på følgende måde: Til frembringelse af et springvand i dammen. Til brug med rent vand. Drift ved overholdelse af de tekniske data.

Der gælder følgende restriktioner for apparatet: Anvend aldrig andre væsker end vand. Må aldrig betjenes uden gennemstrømning af vand. Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.

Sikkerhedsanvisninger Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.- DA -

Sikker drift Bær eller træk ikke enheden i den elektriske ledning. Læg kablerne, så de er beskyttet mod skader, og sørg for, at ingen kan snuble over dem. Brug kun originale reservedele og tilbehør til enheden. Elektrisk udstyr og installationer med en nominel spænding på U> 12 V AC eller U> 30 V DC, der ligger i vand: Udstyr og installationer skal være spændingsfri, før du sætter det i vand. Betjen kun pumpen med det medfølgende solcellemodul. Lad ikke pumpen køre tør. Undgå, at enheden udsættes for hårde slag og rystelser. Rengør enheden mindst 2 gange om året. Sørg for at holde tilslutningskablerne tørre.

Opstilling og tilslutning Sådan gør du:

1. Saml dyseenheden og LED-belysningen, og sæt dem på pumpen.

– Tilpas antallet af dyseforlængere til dammens dybde.

2. Forbind pumpens og LED-belysningens tilslutningskabler med solcellemodulet. (→ Idrifttagning)

– Tryk hvert stik ind i bøsningen indtil det stopper, således at forbindelsen er vandtæt.

3. Saml sættet med jordspyd, og sæt det på solcellemodulet.

– Juster solcellemodulet, så bøsningerne med tilslutningskablerne vender nedad

5. Fastgør pumpen med sugekopperne under vand på en jævn, ren overflade.- DA -

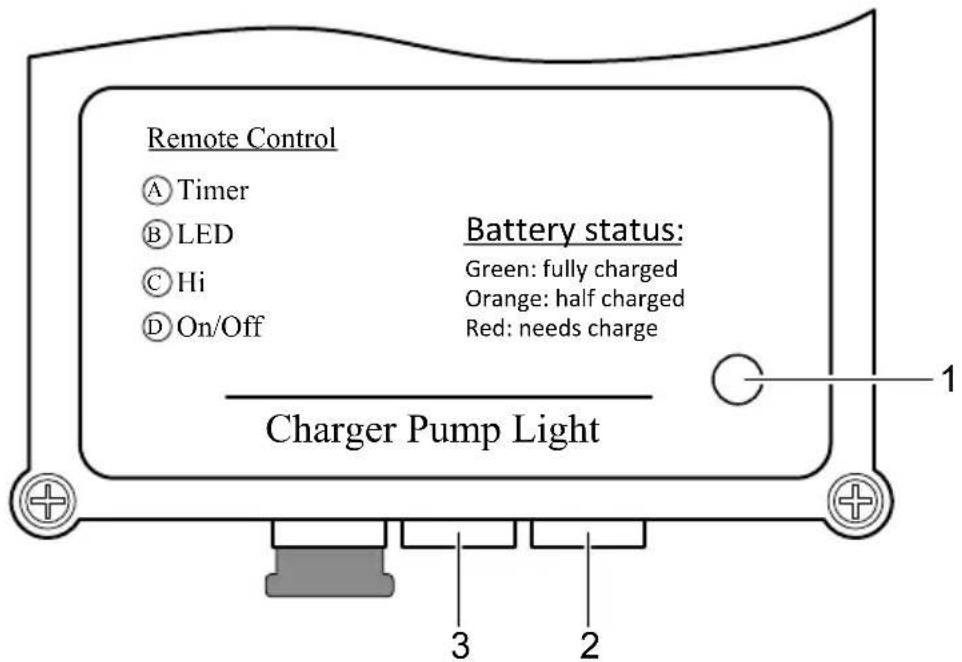

Idrifttagning Sådan gør du: Apparatets batteri er ikke opladet. Lad apparatet så i sollyset en hel dag, før det tages i brug første gang. Betjen deref- ter apparatet med fjernbetjeningen. Solcellemodul: Tilslutninger og påskrift

Beskrivelse Funktion 1 LED-indikator batterikapacitet LED lyser grønt: Batteriet er opladet. Mulig driftstid for pumpen 4 til 6 timer LED lyser område: Batteriet er halvt afladet Mulig driftstid for pumpen 2 til 3 timer LED lyser rødt: Batteriet er næsten tomt og skal oplades Mulig driftstid for pumpen under 1 time LED slukket: Afladningsgrænsen er underskredet. Pumpe og LED-belysning er slukket. 2 Tilslutningsbøsning til LED-belysning — 3 Tilslutningsbøsning til pumpe —

Fjernbetjeningens rækkevidde er maksimalt 10 m. Beskrivelse Funktion

Fastsæt pumpens driftstid (maks. 4 h). Overskriv pumpens aktuelle indstilling ved at slukke for pumpen med tasten D og derefter fastsætte pumpens nye driftstid med tasten A. Derefter går pumpen i gang auto- matisk Tryk 1 langsomt på tasten på for hver time. Indikatordioden blinker svarende til den nu indstillede driftstid for pumpen. Eksempel: Ønsket pumpedriftstid 3 h. Tryk på tasten A 3 langsomt efter hinanden. Dioden blin- ker gentagne gange 3 efter hinanden

Til- og frakobling af LED'erne (lyser kun i mørke) Tryk kort på tasten

Indstilling af pumpens fødeeffekt (5 trin) Tryk 1 langsomt på tasten på for hvert trin.

Til- og frakobling af pumpen Tryk kort på tasten- DA -

Afhjælpning af fejl Fejl

rsag Udbedring Pumpe går ikke i gang Ingen forbindelse til solcellemodulet

Kontroller forbindelsen til solcellemodulet Slut pumpen til solcellemodulet Tryk stikket helt i bøsningen (indtil det stop- per) Solcellemodulet er beskidt. Rengør Løbeenheden er blokeret Rengør Batteriets kapacitet er opbrugt Oplad batteriet i mindst 4 timer Sollyset er for svagt Juster solcellen mod solen Pumpen kører næsten ikke eller er stoppet Filteret er tilstoppet Tag filterhuset af, taget fileret ud, og rengør det Dyseenheden er tilstoppet Tag dyseenheden af og rengør den Løbeenhed er slidt Udskift Sollyset er for svagt Juster solcellen mod solen Batteriets kapacitet er opbrugt. Oplad batteriet i mindst 4 timer LED'er lyser ikke Ingen forbindelse til solcellemodulet

Slut LED-belysningen til solcellemodulet Tryk stikket helt i bøsningen (indtil det stop- per) LED-belysningen er slukket Tænd LED-belysningen Omgivelserne er for lyse — Batteriets kapacitet er opbrugt Oplad batteriet i mindst 4 timer LED-belysningen er tilsmudset Rengør LED-belysningen er defekt Bortskaf Apparatet kan ikke tændes Batteriet i fjernbetjeningen er opbrugt Udskift Fjernbetjeningen er for langt væk Overhold fjernbetjeningens rækkevidde Ingen forbindelse til solcellemodulet

Rengøring og vedligeholdelse Ved rengøring eller eftersyn skal apparatet tages op af vandet.

Rengør apparatet Brug under ingen omstændigheder aggressive rengøringsmidler eller opløsningsmidler, da disse skader huset eller forringer funktionen. Anbefalede rengøringsmidler ved genstridige tilkalkninger: – Eddike- og klorfrit husholdningsrengøringsmiddel.

2. Skil dyseenheden og LED-belysningen fra hinanden.

3. Rengør filterhuset og løbeenheden. (→ Udskiftning af løbeenhed)

5. Rengør solcellemodulet med en fugtig klud og tør af.

6. Sæt apparatet sammen i omvendt rækkefølge.

Udskiftning af løbeenhed Sådan gør du:

1. Træk filterhuset fra pumpen.

2. Tag filtersvampen ud af filterhuset, og skyl den.

3. Træk afskærmningen af løbeenheden (bajonetlås, drej i urets retning)

4. Træk løbeenheden ud, og rengør eller udskift den.

5. Sæt apparatet sammen i omvendt rækkefølge.- DA -

Skift batteri Sådan gør du:

1. Vend fjernbetjeningen om, og løft afskærmningen af.

3. Luk for afdækningen igen.

Lukkedele Følgende komponenter er sliddele og er ikke omfattet af garantien: Pumpehjul Filtersvamp Lysmiddel Batterier

Opbevaring/overvintring Vær opmærksom på den tilladte omgivelsestemperatur. ( Tekniske data) Hvis grænseværdierne under- eller overskrides, skal apparatet afinstalleres. Udfør en grundig rengøring og tjek for skader på udstyret. Opbevar apparatet tørt og frostfrit. Nedsænk pumpen, og opbevar den frostfrit.

Dette apparat indeholder elektroniske komponenter og må ikke bortskaffes som husholdningsaffald! Benyt venligst det dertil indrettede tilbagetagelsessystem. Gør apparatet ubrugeligt først ved at skære kablet af. Fjern batterier beregnet til genbrug fra apparatet, og bortskaf disse separat.

Bortskaffelse af batterier Batterier må ikke smides ud sammen med husholdningsaffaldet. Batterier bør altid bortskaffes over et egnet recy- clingsystem. Bortskaffelse af batterier inden for Det Europæiske Fællesskab Som forbruger er du ved lov forpligtet til at levere tomme batterier tilbage. Tilbageleveringen er vederlagsfri. Bortskaf enten batterierne over de offentlige samlingspladser og recyclingcentre i din by eller din kommune, eller af- levér batterierne der, hvor du har købt dem. Disse tegn findes på batterier, der indeholder skadelige stoffer: Pb = Batteri indeholder bly Cd = Batteri indeholder cadmium Hg = Batteri indeholder kviksølv Li = Batteri indeholder litium

Garantibetingelser PfG yder 2 års garanti fra salgsdatoen på dokumenterbare materiale- og fabrikationsfejl. Forevisning af købsdokumen- tationen er en forudsætning for garantiydelsen. Garantikravet bortfalder ved usagkyndig håndtering, elektrisk eller me- kanisk beskadigelse på grund af ikke bestemmelsesmæssig anvendelse samt ved usagkyndig reparation udført af ikke autoriserede værksteder. Reparationer må kun udføres af PfG eller af værksteder, der er autoriseret af PfG. Ved an- meldelse af garantikrav skal du sende apparatet, du klager over, eller den defekte del gratis til PfG sammen med en beskrivelse af fejlen og købsdokumentation. PfG forbeholder sig ret til at fakturere monteringsomkostninger. PfG hæf- ter ikke for transportskader. Transportskader skal omgående gøres gældende over for transportøren. Yderligere krav, uanset af hvilken art, særligt i forbindelse med følgeskader, er udelukket. Denne garanti berører ikke slutkundens krav over for forhandleren.- NO -

2. Koble pumpens tilkoblingsledninger og LED-belysningen til solcellemodulen. (→ Idriftssettelse)

rsak Utbedring Pumpen starter ikke Ingen forbindelse med solcellemodulen

Skifte pumpehjul Slik går du frem:

Skifte batteri Slik går du frem:

Dimensioner Nominel spænding Maks. effekt Pumpekapacitet Vandsøjle Neddyknings-dybde Fontænehøjde Vandtemperaturen Omgivelsestemperatur

Støvtæt. Vandtæt ned til 0.6 m dybde Må ikke bortskaffes med det almindelige husholdningsaffald OBS! Læs brugsanvisningen
