Produkttyp	Solcellsdriven fontänpump med LED-belysning
Märke	Pontec
Modell	PondoSolar 600 Control
Strömförsörjning	Solpanel och inbyggt uppladdningsbart batteri
Fjärrkontroll	Ja, räckvidd max 10 m
Justerbar flödeshastighet	5 nivåer
Timer	Programmerbar upp till 4 timmar
LED-belysning	Ja, automatisk tändning i mörker
Kabellängd pump	5 m
Kabellängd LED	5 m
Material	Plast
Underhåll	Rengör minst 2 gånger per år
Slitdelar	Funktionsenhet, filtersvamp, lampa, batterier
Garanti	2 år
Användning	Vattenfontän, rent vatten
Begränsningar	Använd inte med kemikalier, kör inte torrt
Inkluderade tillbehör	Pump, solpanel, fjärrkontroll, LED-belysning, stavset, munstycken, hållare
Fjärrkontrollens batteri	CR2032
Återvinning	Får inte kastas i hushållsavfallet
Vinterförvaring	Frostfritt, torrt
Skyddsklass	Ej specificerad

Vanliga frågor - PondoSolar 600 Control Pontec

Hur laddar jag batteriet för första gången?

Utsätt solpanelen för solen under en hel dag före första användningen. Det inbyggda batteriet laddas av solstrålning.

Vad gör jag om pumpen inte startar?

Kontrollera anslutningarna till solpanelen: tryck in kontaktstiften hela vägen. Se till att panelen är riktad mot solen. Om batteriet är urladdat, ladda det i minst 4 timmar.

Hur justerar jag pumpens flöde?

Använd knappen C på fjärrkontrollen. Tryck långsamt en gång per nivå (5 nivåer tillgängliga).

Hur använder jag fjärrkontrollen?

Fjärrkontrollen har en räckvidd på 10 m. Knapparna: A för timer, B för LED-belysning, C för flöde, D för start/stopp av pump.

Hur rengör jag pumpen?

Demontera enheten, rengör filterhuset och funktionsenheten med en mjuk borste och skölj med rent vatten. Använd inte starka rengöringsmedel. Rengör även solpanelen med en fuktig trasa.

Hur byter jag batteriet i fjärrkontrollen?

Vänd på fjärrkontrollen, ta bort locket, byt ut batteriet mot ett CR2032 och stäng locket.

Vad gör jag om LED-belysningen inte tänds?

Kontrollera anslutningen till solpanelen. LED-lamporna tänds endast i mörker. Om batteriet är urladdat, ladda det.

Vilka är slitdelarna?

Slitdelarna är: funktionsenheten, filtersvampen, lampan och batterierna. De täcks inte av garantin.

Hur förvarar jag pumpen på vintern?

Förvara pumpen torrt och frostfritt. Rengör den noggrant och kontrollera efter skador. Förvara den nedsänkt i vatten om möjligt, men frostfritt.

Vad är garantin?

Garantin är 2 år från köpdatum för material- eller tillverkningsfel. Den gäller vid uppvisande av kvitto.

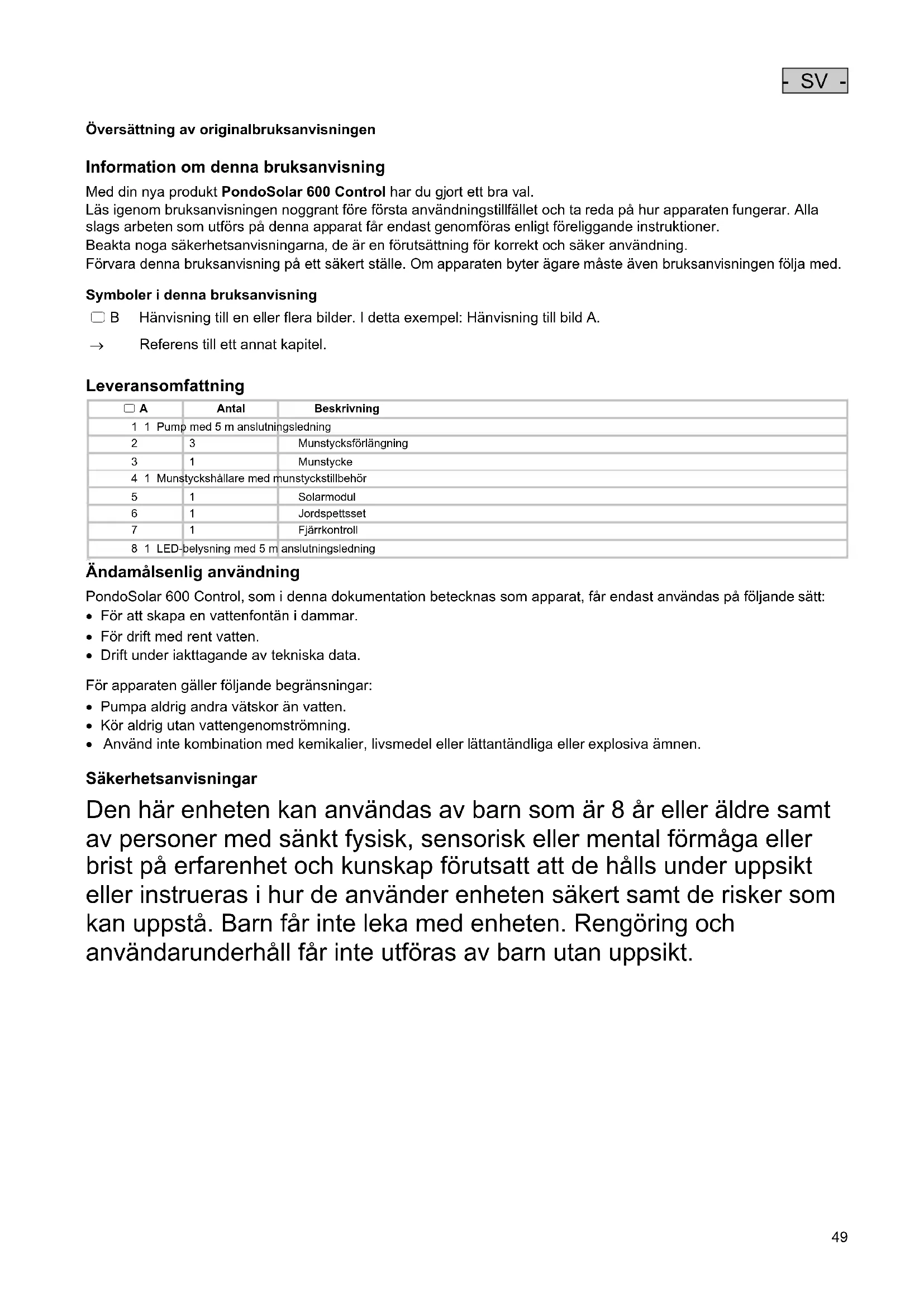

BRUKSANVISNING PondoSolar 600 Control Pontec

Översättning av originalbruksanvisningen

Information om denna bruksanvisning

Med din nya produkt PondoSolar 600 Control har du gjort ett bra val.

Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner.

Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning.

Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Symboler i denna bruksanvisning

☐ B Hänvisning till en eller flera bilder. I detta exempel: Hänvisning till bild A.

→ Referens till ett annat kapitel.

Leveransomfattning

☐ A	Antal	Beskrivning
1 1 Pump med 5 m anslutningsledning
2	3	Munstycksförlängning
3	1	Munstycke
4 1 Munstyckshållare med munstyckstillbehör
5	1	Solarmodul
6	1	Jordspettsset
7	1	Fjärrkontroll
8 1 LED-belysning med 5 m anslutningsledning

Ändamålsenlig användning

PondoSolar 600 Control, som i denna dokumentation betecknas som apparat, får endast användas på följande sätt:

• För att skapa en vattenfontän i dammar.
• För drift med rent vatten.
• Drift under iakttagande av tekniska data.

För apparaten gäller följande begränsningar:

• Pumpa aldrig andra vätskor än vatten.
• Kör aldrig utan vattengenomströmning.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.

Den här enheten kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder enheten säkert samt de risker som kan uppstå. Barn får inte leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

- SV -

Säker drift

• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade och inte kan skadas, och att ingen kan snava över dem.
• Använd endast original reservdelar och tillbehör till apparaten.
• Elektriska enheter och installationer med en nominell spänning U > 12 V AC eller U >30 V DC som ligger i vatten: Gör enheter och installationer spänningsfria innan du griper ned i vattnet.
• Använd pumpen endast med solarmodulen som medföljer.
• Låt aldrig pumpen köra torrt.
• Undvik att apparaten utsätts för hårda slag eller vibrationer.
• Rengör apparaten minst 2 ggr/år.
• Se till att anslutningskontakten hålls torr.

Installation och anslutning

Gör så här:

B

1. Montera ihop munstycksenheten och LED-belysningen och sätt den på pumpen.
2. Anpassa antalet munstycksförlängningar till dammens djup.
3. Koppla anslutningsledningarna från pumpen och LED-till solarmodulen. (→ Driftstart)
   – Tryck in varje stickkontakt i uttaget tills det tar emot så att anslutningen blir vattentät.
4. Sätt samman jordspettssetet och montera på solarmodulen.
   – Rikta solarmodulen mot solen så att uttagen med anslutningsledningarna pekar nedåt
5. Ställ solarmodulen så att den står i direkt solljus.
6. Rekommendation: Rikta solarmodulen mot solen så att energinivån blir maximal.
7. Fixera pumpen under vattenytan på ett slätt och rent underlag med sugpropparna.

Driftstart

Gör så här:

Batteriet i apparaten är inte laddat. Låt apparaten står i solljus under en hel dag innan den används för första gången. Därefter kan apparaten styras med fjärrkontrollen.

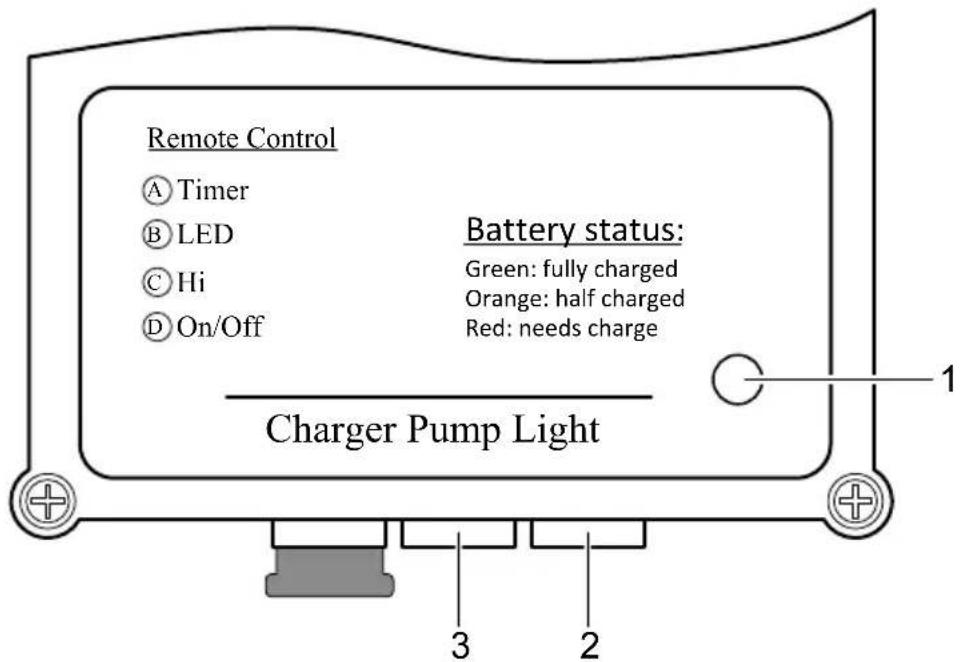

Solarmodul: Anslutningar och märkning

Beskrivning		Funktion
1	LED-indikering av batteriets kapacitet.	Lysdioden lyser grönt: Batteriet är fulladdat.- Pumpen kan köra i 4 till 6 timmar
		Lysdioden lyser orange: Batteriet har laddats till hälften- Pumpen kan köra i 2 till 3 timmar
		Lysdioden lyser rött: Batteriet är nästan tomt och bör laddas- Pumpen kan köra i max. 1 timme
		Lysdioden släckt: Urladdningsgränsen har underskridits.- Pumpen och LED-belysningen har slagits ifrån.
2	Anslutning för LED-belysning	—
3	Anslutning för pump	—

Fjärrkontroll

Fjärrkontrollens räckvidd uppgår till max. 10 m.

Beskrivning		Funktion
A	Bestäm pumpens körningstid (max. 4 tim).– Innan den aktuella inställningen kan skrivas över ska pum- pen först slås ifrån med knappenD. Bestäm därefter den nya pumpkörningstiden med knappenA. Pumpen startar nu automatiskt	Tryck 1 × långsamt på knappen för varje timme. Indikerings- dioden blinkar med hänsyn till den inställda körningstiden.– Exempel: Avsedd körningstid för pump 3 h.TryckA 3 × långsamt på knappen. Dioden blinkar 3 × flera gånger efter varandra.
B	Slå på och ifrån lysdioderna (lyser endast i mörker)	Tryck kort på knappen
C	Ställ in pumpens matningsprestanda (5 steg)	Tryck 1 × långsamt på knappen för varje steg.
D	Slå på och ifrån pumpen	Tryck kort på knappen

Störningsåtgärder

Störning	Orsak	Åtgård
Pumpen startar inte Ingen anslutning till solarmodulen		– Kontrollera anslutningen till solarmodulen– Anslut pumpen till solarmodulen– Tryck in stickkontakten komplett i uttaget (tills det tar emot)
Pumpen matar knappt eller inget vat-ten	Solarmodulen är smutsig. Rengör
	Drivenheten är blockerad Rengör
	Batteriets kapacitet är förbrukad Ladda batteriet i minst 4 timmar
	Solljuset är för svagt Rikta solarmodulen mot solen
Lysdioderna lyser inte Ingen anslutning till solarmodulen		– Anslut LED-belysningen till solarmodulen– Tryck in stickkontakten komplett i uttaget (tills det tar emot)
Apparaten kan inte slås på	LED-belysningen har slagits ifrån Slå på LED-belysningen
	Omgivningen är för ljus —
	Batteriets kapacitet är förbrukad Ladda batteriet i minst 4 timmar
	LED-belysningen är smutsig	Rengör
	LED-belysningen är defekt	Avfallshantera
	Batteriet i fjärrkontrollen är tomt	Byt ut
	Fjärrkontrollen är för långt borta	Beakta fjärrkontrollens räckvidd
	Ingen anslutning till solarmodulen	– Kontrollera anslutningen till solarmodulen– Anslut pumpen till solarmodulen– Tryck in stickkontakten komplett i uttaget (tills det tar emot)
	Batteriet är defekt	Avfallshantera apparaten

Rengöring och underhåll

Om apparaten ska rengöras eller underhållas måste den först lyftas upp ur vattnet.

• Använd aldrig starka rengöringsmedel eller kemiska lösningar då dessa kan angripa apparatens kåpa eller leda till att apparatens funktion försämras.
• Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

- Ättiks- och klorfritt hushållsrengöringsmedel.

Gör så här:

1. Ta isär apparaten.
2. Dra isär munstycksenheten och LED-belysningen.
3. Rengör filterhuset och drivenheten. (→ Rengör drivenheten)
4. Rengör alla delar.

- Använd en mjuk borste för bättre rengöring.

- Skölj delarna med klart vatten.

1. Rengör solarmodulen med en fuktig putsduk och gnid torrt.
2. Sätt ihop apparaten i omvänd ordningsföljd.

Rengör drivenheten

Gör så här:

□ C

1. Dra av filterhuset från pumpen.
2. Ta ut filtersvampen ur filterhuset och spola sedan ur.
3. Dra av locket från drivenheten (bajonettkoppling, vrid medsols)
4. Dra ut drivenheten och rengör eller byt ut den.
5. Sätt ihop apparaten i omvänd ordningsföljd.

Batteribyte

Gör så här:

□ E

1. Vrid runt fjärrkontrollen och ta av locket.
2. Byt ut batteriet.

- Använd ett klockbatteriet av typ CR 2032.

1. Stäng höljet igen.

Slitagedelar

Följande komponenter är slitagedelar och ingår inte i garantin:

• Drivenhet
• Filtersvamp
• Ljuskälla
• Batterier

Förvaring / Lagring under vintern

Beakta tillåtet drifttemperaturområde. (→ Tekniska data)

• Om gränsvärden överskrids eller underskrids ska apparaten avinstalleras. Rengör apparaten noggrant och kontrollera om apparaten är skadad.
• Förvara apparaten torrt och frostfritt.
• Förvara pumpen nedsänkt i vätska på frostfri plats.

Avfallshantering

Denna apparat innehåller elektroniska komponenter och får inte kastas i hushållssoporna! Följ föreskrifterna för avfallshantering.

• Klipp av kabeln så att apparaten inte längre kan tas i drift.
• Ta ut batterierna ur apparaten och avfallshantera dem separat.

Avfallshantering med batterier

Batterier hör inte hemma i soporna. Kassera använda batterier endast via det därför avsedda insamlingssystemet.

Avfallshantering med batterier inom EU

Som förbrukare är du enligt lag skyldig att återlämna använda batterier. Återlämningen är gratis.

Kassera batterier, antingen genom de offentliga retur- och återvinningssystemen i din stad eller kommun, eller lämna tillbaka batterierna där de köptes.

Dessa beteckningar finns på batterier innehållande skadliga ämnen:

Pb = batteri innehåller bly

Cd = batteri innehåller kadmium

Hg = batteri innehåller kvicksilver

Li = batteri innehåller litium

Garantivillkor

Importören ger två års garanti från inköpsdatum på material- och fabrikationsfel som kan påvisas. En förutsättning för att garantin ska kunna tas i anspråk är att köpebevis uppvisas. Anspråk på garanti upphör att gälla vid olämplig hantering, elektriska eller mekaniska skador pga. felaktig användning samt vid ej ändamålsenliga reparationer som utförts av ej behöriga verkstäder. Reparationer får endast utföras av importören eller av verkstäder som godkänts av importören. Vid garantianspråk måste den reklamerade apparaten eller den defekta delen samt köpebevis och en beskrivning av felet skickas till inköpsstället eller importören. Inköpsstället/importören förbehåller sig rätten att debitera för monteringskostnader. Importören påtar sig inget ansvar för transportskador. Dessa måste genast anmälas till transportföretaget. Ytterligare anspråk, oavsett vilken typ, särskilt följdskador, är uteslutna. Denna garanti berör inte slutkonsumentens anspråk gentemot försäljaren.
