Tuotetyyppi	Langaton tukiasema
Merkki	Asus
Malli	RP-AC55
Mitat (P x L x K)	80 x 80 x 40 mm
Paino	100 g
Virtalähde	5 V / 1 A micro USB:n kautta
Wi-Fi-standardit	IEEE 802.11a/b/g/n/ac
Taajuusalueet	2,4 GHz ja 5 GHz
Maksiminopeus	Jopa 1200 Mbps (300 + 867 Mbps)
Portit	1 Gigabit Ethernet -portti (RJ45)
Päätoiminnot	Tukiasema-, toistin- ja reititintila; määritys ASUS-sovelluksella
Langaton turvallisuus	WPA2-PSK, WPA-PSK, WEP (64/128 bits)
Antennit	2 sisäistä antennia
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla; vältä nesteitä
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10–90 % (tiivistymätön)
Sertifikaatit	CE, FCC, RoHS
Pakkauksen sisältö	RP-AC55 -tukiasema, micro USB -kaapeli, verkkolaite, pikaopas
Takuu	2 vuotta (maasta riippuen)
Korjattavuus	Varaosat saatavilla; korjaus valtuutetussa huollossa

Usein kysytyt kysymykset - RP-AC55 ASUS

Kuinka ASUS RP-AC55 -tukiasema määritetään?

Kytke laite, yhdistä oletus-Wi-Fi-verkkoon (SSID: ASUS_xx), avaa selain ja kirjoita http://192.168.1.1. Seuraa määritysapuria tai käytä ASUS Router -sovellusta.

Kuinka RP-AC55 palautetaan tehdasasetuksiin?

Pidä laitteen takana olevaa Reset-painiketta painettuna noin 10 sekunnin ajan, kunnes merkkivalo vilkkuu. Asetukset palautuvat tehdasasetuksiin.

Kuinka vaihdan Wi-Fi-salasanan?

Kirjaudu verkkokäyttöliittymään (http://192.168.1.1), siirry kohtaan 'Langaton' > 'Yleinen', muokkaa WPA-esijaettua avainta ja tallenna.

Kuinka ASUS RP-AC55:n laiteohjelmisto päivitetään?

Lataa uusin laiteohjelmisto ASUS-sivustolta, kirjaudu käyttöliittymään, siirry kohtaan 'Järjestelmän hallinta' > 'Laiteohjelmiston päivitys', valitse tiedosto ja napsauta 'Lähetä'. Älä katkaise virtaa päivityksen aikana.

Voinko käyttää RP-AC55:ttä Wi-Fi-toistimena?

Kyllä, asetuksissa on 'Toistin'-tila. Valitse tämä tila, valitse laajennettava verkko ja syötä salasana.

Mitä tehdä, jos LED-merkkivalo vilkkuu oranssina?

Oranssi vilkkuminen voi tarkoittaa yhteyden katkeamista. Tarkista Ethernet-kaapeli tai yritä käynnistää laite uudelleen. Jos ongelma jatkuu, palauta laite tehdasasetuksiin.

Kuinka RP-AC55 kytketään oikein?

Kytke verkkolaite pistorasiaan ja liitä tukiasema reitittimeen Ethernet-kaapelilla, jos käytät tukiasematilaa. Toistintilassa kaapelia ei tarvita.

Onko RP-AC55 yhteensopiva kaikkien internetmodeemien kanssa?

Kyllä, se on yhteensopiva kaikkien reitittimien ja modeemien kanssa, jotka käyttävät Ethernet 10/100/1000 Mbps- ja Wi-Fi 802.11a/b/g/n/ac -standardeja.

Kuinka suojaan verkkoni RP-AC55:llä?

Käytä monimutkaista Wi-Fi-salasanaa (WPA2-AES), poista WPS käytöstä, jos sitä ei käytetä, ota MAC-suodatus käyttöön ja pidä laiteohjelmisto ajan tasalla.

Kuinka parantaa RP-AC55:n Wi-Fi-suorituskykyä?

Sijoita laite keskelle ja esteettömään paikkaan, pidä se etäällä häiriölähteistä (mikroaaltouunit jne.), käytä 5 GHz:n taajuusaluetta suurille nopeuksille ja päivitä laiteohjelmisto.

KÄYTTÖOHJE RP-AC55 ASUS

HUOMAUTUS: Jos jokin nimike puuttuu tai on vahingoittunut, ota yhteys jälleenmyyjään.

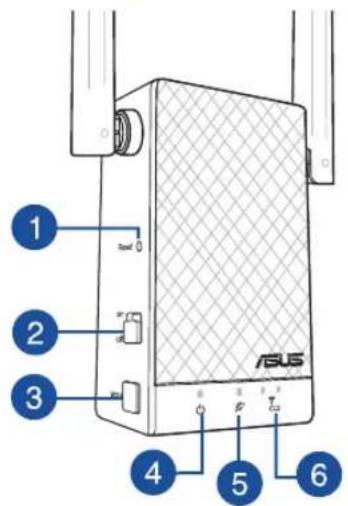

Pikasilmäys

1) Palautuspainike
2) Virta Päälle/Pois -kytkin
3) WPS-painike
4) Virta-LED

Päälle: RP-AC55 on päällä.

Pois: RP-AC55 on pois päältä.

5) Olemassa olevan verkon LED

Päälle: Yhdistetty reitittimeen/tukiasemaan.

Pois: Ei yhdistetty reitittimeen/tukiasemaan.

6) Siinä lähemmäs

RP-AC55 on siirrettävä lähemmäs reitintä/tukiasemaa.

Siirrä hieman etäämmälle

RP-AC55 on siirrettävä hieman etäämmälle reitittimestä/tukiasemasta.

SUOMI

Toistimen asettaminen

Toistimen käynnistäminen

1. Aseta toistimen lähelle reititintä ja liitä se virtalähteeseen. Paina virtakytkin ON (Päällä) -asentoon.
2. Odota, kunnes virran LED-merkkivalo muuttuu punaisesta tasaisen siniseksi ilmaisten, että RP-AC55 on valmis muodostamaan yhteyden olemassa olevaan verkkoon.

Liittäminen verkkoon

Valitse yksi seuraavista tavoista toistimen liittämiseksi verkkoon.

Menetelmä yksi: WPS:n käyttö (Wi-Fi-suojattu asetus)

1. Paina toistimen sivulla olevaa WPS-painiketta yli kaksi sekuntia, kunnes järjestelmän merkkivalo vilkkuu.
2. Paina RP-AC55:n WPS-painiketta yli viisi (5) sekuntia, kunnes virran LED-merkkivalo alkaa vilkkua.

HUOMAUTUS: Katso Katsaus-osasta WPS-painikkeen sijainti.

1. Tarkista palaako RP-AC55:sta Wi-Fi-merkkivalo tasaisesti, mikä ilmaisee, että toistimen on muodostanut yhteyden langattomaan verkkoon. Toistimen langaton verkkonimi (SSID) muuttuu olemassa olevan Wi-Fi:n verkkonimeksi, jonka pääte on _RPT tai _RPT5G. Esimerkiksi:

Olemassa oleva Wi-Fi-verkkonimi: olemassa oleva Verkkonimi Uusi laajentimen 2,4 GHz: in verkkonimi: olemassa oleva Verkkonimi_RPT

Uusi laajentimen 5GHz:in verkkonimi: olemassa oleva Verkkonimi_RPT5G

Käytä lisä-Wi-Fi-laitteiden laajentimen verkkoon liittämiseen samaa verkkosalasanaa kuin olemassa olevassa langattomassa reitittimessä.

Menetelmä kaksi: Yhteyden muodostaminen graafisella käyttöliittymällä

1. Käytä Wi-Fi-laitetta, kuten pöytätietokone/kannettava/tabletti, löytaäksesi ja yhdistääksesi langattoman ASUS_RPAC55 / ASUS_RPAC55_5G-verkon.
2. Käynnistä verkkoselain ja näppäile osoiteriville http://repeater.asus.com käyttääksesi toistimen.

1. Aseta toistimen toimimalla seuraavien Pikalaajentimen asetus-ohjeiden mukaisesti:
2. Yhdistä Wi-Fi-verkoon ja syötä kehotettaessa suojausavain. Jos Wi-Fi-verkkosi on piilotettu, napsauta Manual setting (Manuaalinen asetus).
3. Rastita Sama pää-tukiasema-SSID:llä/Salasanalla kopioidaksesi reitittimen/tukiaseman SSID-verkkonimen ja salasanan laajennettua verkkoasi varten. Voit myös asettaa ainutkertaisen SSID:n ja salasanan laajennetulle verkollesi tekstiruutuun näppäilemällä. Kun olet valmis, napsauta Apply (Käytä).

HUOMAUTUS: Toistimen SSID ja salasana ovat samat kuin reit- ittimellä/tukiasemalla, SSID:n päätteen ollessa _RPT tai _RPT5G. Voit muuttaa nämä oletusasetukset ainutkertaiseksi SSID-verk- konimeksi ja salasanaksi.

- Yhdistä langattomat laitteesi uuteen laajentimen verkkoon.

Toistimen siirtäminen

• Kun yhteys on muodostettu, sijoita RP-AC55 reitittimen/tukiaseman ja langattoman laitteen väliin saadaksesi parhaan suorituskyvyn.
• Sijoitettuasi RP-AC55:sta ihanteelliseen sijaintiin, RP-AC55 muodostaa yhteyden reitittimeen/tukiasemaan noin yhden (1) minuutin kuluessa.

Vianmääritys

K1: Mitä minun pitää tehdä, jos reitittimeni ei tue WPS:ää?

• Voit käyttää menetelmä kaksi:ta asettaaksesi RP-AC55-laitteen.

K2: Miksi nykyisen verkon LED-merkkivalo ei syty, kun Wi-Fi-asetus on suoritettu loppuun?

- Olet voinut syöttää väärän salasanan reitittimelle/tukiasemalle. Käynnistä RP-AC55 uudelleen, syötä oikea salasana ja yritä asettaa RP-AC55 uudelleen.

K3: Miksi en näe kirjautumissivua syötettyäni selaimeen osoitteen http://repeater.asus.com?

- Varmista, että tietokone on liitetty vain laajenninverkkoon, ja aseta tietokone tilaan Hae IP-osoite automaattisesti. Jollet vieläkään löydä sisäänkirjautumissivua, lataa ASUS Device Discovery -apuohjelma. Voit ladata apuohjelman Windows- ja Mac-tietokoneille osoitteesta https://www.asus.com/Networking/RP-AC55/HelpDesk_Download/.

K4: Kuinka nollaan RP-AC55-laitteen?

- Paina RP-AC55:n sivussa olevaa RESET (Nollaa) -painiketta noin kaksi (2) sekuntia. Odota noin viisi (5) sekuntia, kunnes olemassa olevan verkon LED-merkkivalo vilkkuu hitaasti.

K5: En voi käyttää graafista web-käyttöliittymää langattoman reitittimen asetusten määrittämiseen.

• Sulje kaikki käynnissä olevat web-selaimet ja käynnistä selain uudelleen.
• Noudata seuraavia vaiheita määrittäessäsi tietokoneen käyttöjärjestelmään perustuvat asetukset.

Windows 7

A. Ota välityspalvelin pois käytöstä, jos se on otettu käyttöön.

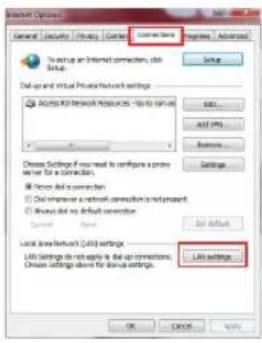

1. Käynnistä web-selainta napsauttamalla Start (Käynnistä) > Internet Explorer.
2. Napsauta Tools (Työkalut) > Internet options (Internet-asetukset) > Connections (Yhteydet) -välilehti > LAN settings (Lähiverkon asetukset).
3. Poista Lähiverkkoasetukset (LAN) -näytöstä valintamerkki kohdasta Use a proxy server for your LAN (Käytä välityspalvelinta lähiverkossa).
4. Napsauta OK, kun olet valmis.

B. Aseta TCP/IP-asetukset hakeaksesi IP-osoitteen automaattisesti.

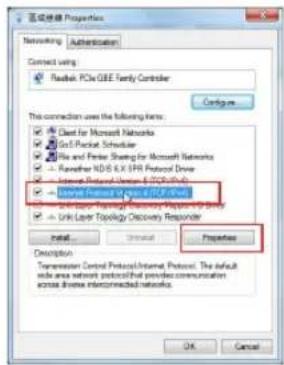

1. Napsauta Start (Käynnistä) > Control Panel (Ohjauspaneeli) > Network and Internet (Verkko ja Internet) > Network and Sharing Center (Verkko ja jakamiskeskus) > Manage network connections (Hallitse verkkoyhteyksiä).
2. Valitse Internet Protocol Version 4 (TCP/IPv4) (Internet-protokolla Versio 4 (TCP/IPv4)) ja napsauta sitten Properties (Ominaisuudet).
3. Aseta valintamerkki kohtaan Obtain an IP address automatically (Hae IP-osoite automaattisesti).
4. Napsauta OK, kun olet valmis.

A. Ota välityspalvelin pois käytöstä, jos se on otettu käyttöön.

1. Osoita valikkopalkin Safari > Preferences... (Asetukset...) > Advanced (Lisävalinnat) -välilehteä.
2. Osoita Change Settings... (Muuta asetuksia...) Proxies (Välityspalvelimet) -kentässä.
3. Poista protokollaluettelosta valinta FTP Proxy (FTP-välityspalvelin) ja Web Proxy (HTTPS) (Web-välipalvelin (HTTPS)).
4. Napsauta OK, kun olet valmis.

B. Aseta TCP/IP-asetukset hakeaksesi IP-osoitteen automaattisesti.

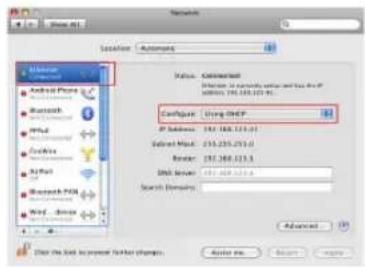

1. Osoita Apple-kuvake 📋 > System Preferences (Järjestelmäasetukset) > Network (Verkko).
2. Valitse Ethernet ja valitse Using DHCP (Käyttäen DHCP:tä) Configure (Kytkentä) -kentässä.
   3 Napsauta Apply(Käytä), kun olet valmis.

Yksinkertaistettu EU-vaatimustenmukaisuusvakuutus

ASUSTek Computer Inc. vakuuttaa täten, että tämä laite on 2014/53/EU-direktiivin olennaisten vaatimusten ja muiden asiaan kuuluvien lisäysten mukainen. Koko EU-vaatimustenmukaisuusvakuutuksen teksti on nähtävissä osoitteessa https://www.asus.com/Networking/RP-AC55/HelpDesk/.

Ekologisen suunnittelun direktiivin 2009/125/EY-vaatimustenmukaisuusvakuutus

Testaus (EY) N:o 1275/2008:n ja (EU) N:o 801/2013:n mukaisista ekologisista suunnitteluvaatimuksista on suoritettu. Kun laite on verkossa valmiustilassa, sen I/O- ja verkkoliittymä ovat lepotilassa eivätkä ne ehkä toimi oikein. Herättääksesi laitteen, paina Wi-Fi päälle/pois -, nollaa- tai WPS-painiketta.

Tämä laite täyttää EU-säteilyrajoitukset, jotka on asetettu hallitsemattomaan ympäristöön. Tämä laitteisto tulee asentaa ja sitä tulee käyttää siten, että säteilijän ja kehosi välinen etäisyys on vähintään 20 cm.

Kaikki käyttötilat:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40),

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Taajuus, tila maksimi lähetetty teho EU:ssa on listattu alla:

For WLAN: 2412-2472MHz (802.11g 6 Mbps): 19.99 dBm

5180-5240MHz (802.11a 6 Mbps): 22.7 dBm

5260-5320MHz (802.11a 6 Mbps): 22.83 dBm

5500-5700MHz (802.11a 6Mbps): 27.54 dBm

For Bluetooth: 2402-2480MHz (GFSK): 9.45 dBm

Tämän laitteen käyttö on rajoitettu sisätiloihin 5 150 - 5 350 MHz:in-taajuusalueella.

Verkkolaite tulee liittää lähelle laitetta helposti tavoitettavissa olevaan paikkaan.

	AT BE	BG	CZ	DK	EE FR
	DE	IS	IE	IT EL	ES	CY
	LV	LI		LT	LU	HU	MT	NL
	NO PL	PT		RO SI	SK TR
	FI	SE		CH UK	HR

German

CE statement

• Käytä tätä tuotetta ympäristöissä, joissa ympäristölämpötila on välillä 0°C (32°F) ja 40°C (104°F).
  • Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaako verkkolaite tätä nimellisarvoa.
• ÄLÄ aseta epätasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.
• ÄLÄ aseta tai pudota esineitä laitteen päälle äläkä anna minkään vieraiden esineiden joutua tuotteen sisään.
• ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.
• ÄLÄ peitä tuotteen tuuletusaukkoja estääksesi tuotteen ylikuumenemisen.
• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.
• Jos virtalähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkilöön tai jälleenmyyjääsi.
• Estääksesi sähköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista.
