KÄYTTÖOHJE WSFP 5 Weller

FI Suomi Huomio!|Kuvaus|Käyttöperiaate|Laitteenkäyttöönotto|Potentiaalintasaus|ToimintaohjeetJuot- taminen | Tarvikkeet | Toimitussisältö

5. Näyttö kanavanvalinta / syöttötoiminto

6. Syöttöyksikön liitäntärasia

7. Kanavanvalintanäppäin

8. Potentiaalintasausrasia

9. Juottokolvin liitäntärasia

10. Näyttö kanavanvalinta/ juottokolvin

optinen säätövalvonta

11. Syöttöyksikön kannen lukitus

12. Syöttöyksikön liitäntäpistoke

13. Juottokolvin langanohjaimen liitäntä7

15. Päävirtapiirikatkaisin

16. Liitäntärasia ulkoiselle laukaisulle

ja potentiaalivapaalle koskettimelle

17. langenohjaimen lukitusruuvi

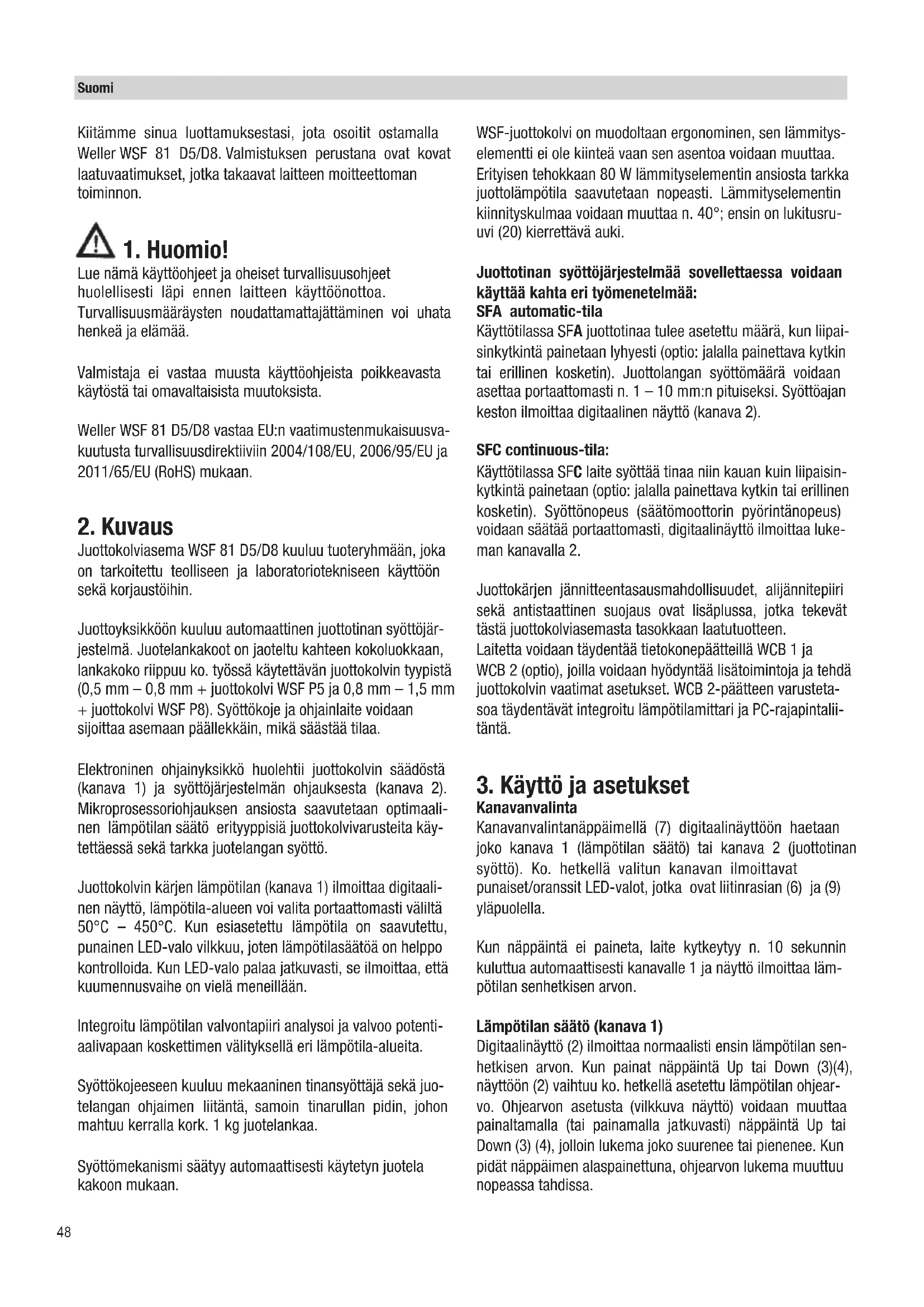

Lue nämä käyttöohjeet ja oheiset turvallisuusohjeet huolellisesti läpi ennen laitteen käyttöönottoa. Turvallisuusmääräysten noudattamattajättäminen voi uhata henkeä ja elämää. Valmistaja ei vastaa muusta käyttöohjeista poikkeavasta käytöstä tai omavaltaisista muutoksista. Weller WSF 81 D5/D8 vastaa EU:n vaatimustenmukaisuusva- kuutusta turvallisuusdirektiiviin 2004/108/EU, 2006/95/EU ja 2011/65/EU (RoHS) mukaan.

Juottokolviasema WSF 81 D5/D8 kuuluu tuoteryhmään, joka on tarkoitettu teolliseen ja laboratoriotekniseen käyttöön sekä korjaustöihin. Juottoyksikköön kuuluu automaattinen juottotinan syöttöjär- jestelmä. Juotelankakoot on jaoteltu kahteen kokoluokkaan, lankakoko riippuu ko. työssä käytettävän juottokolvin tyypistä (0,5 mm – 0,8 mm + juottokolvi WSF P5 ja 0,8 mm – 1,5 mm + juottokolvi WSF P8). Syöttökoje ja ohjainlaite voidaan sijoittaa asemaan päällekkäin, mikä säästää tilaa. Elektroninen ohjainyksikkö huolehtii juottokolvin säädöstä (kanava 1) ja syöttöjärjestelmän ohjauksesta (kanava 2). Mikroprosessoriohjauksen ansiosta saavutetaan optimaali- nen lämpötilan säätö erityyppisiä juottokolvivarusteita käy- tettäessä sekä tarkka juotelangan syöttö. Juottokolvin kärjen lämpötilan (kanava 1) ilmoittaa digitaali- nen näyttö, lämpötila-alueen voi valita portaattomasti väliltä 50°C – 450°C. Kun esiasetettu lämpötila on saavutettu, punainen LED-valo vilkkuu, joten lämpötilasäätöä on helppo kontrolloida. Kun LED-valo palaa jatkuvasti, se ilmoittaa, että kuumennusvaihe on vielä meneillään. Integroitu lämpötilan valvontapiiri analysoi ja valvoo potenti- aalivapaan koskettimen välityksellä eri lämpötila-alueita. Syöttökojeeseen kuuluu mekaaninen tinansyöttäjä sekä juo- telangan ohjaimen liitäntä, samoin tinarullan pidin, johon mahtuu kerralla kork. 1 kg juotelankaa. Syöttömekanismi säätyy automaattisesti käytetyn juotela kakoon mukaan. WSF-juottokolvi on muodoltaan ergonominen, sen lämmitys- elementti ei ole kiinteä vaan sen asentoa voidaan muuttaa. Erityisen tehokkaan 80 W lämmityselementin ansiosta tarkka juottolämpötila saavutetaan nopeasti. Lämmityselementin kiinnityskulmaa voidaan muuttaa n. 40°; ensin on lukitusru- uvi (20) kierrettävä auki. Juottotinan syöttöjärjestelmää sovellettaessa voidaan käyttää kahta eri työmenetelmää: SFA automatic-tila Käyttötilassa SFA juottotinaa tulee asetettu määrä, kun liipai- sinkytkintä painetaan lyhyesti (optio: jalalla painettava kytkin tai erillinen kosketin). Juottolangan syöttömäärä voidaan asettaa portaattomasti n. 1 – 10 mm:n pituiseksi. Syöttöajan keston ilmoittaa digitaalinen näyttö (kanava 2). SFC continuous-tila: Käyttötilassa SFC laite syöttää tinaa niin kauan kuin liipaisin- kytkintä painetaan (optio: jalalla painettava kytkin tai erillinen kosketin). Syöttönopeus (säätömoottorin pyörintänopeus) voidaan säätää portaattomasti, digitaalinäyttö ilmoittaa luke- man kanavalla 2. Juottokärjen jännitteentasausmahdollisuudet, alijännitepiiri sekä antistaattinen suojaus ovat lisäplussa, jotka tekevät tästä juottokolviasemasta tasokkaan laatutuotteen. Laitetta voidaan täydentää tietokonepäätteillä WCB 1 ja WCB 2 (optio), joilla voidaan hyödyntää lisätoimintoja ja tehdä juottokolvin vaatimat asetukset. WCB 2-päätteen varusteta- soa täydentävät integroitu lämpötilamittari ja PC-rajapintalii- täntä.

3. Käyttö ja asetukset

Kanavanvalinta Kanavanvalintanäppäimellä (7) digitaalinäyttöön haetaan joko kanava 1 (lämpötilan säätö) tai kanava 2 (juottotinan syöttö). Ko. hetkellä valitun kanavan ilmoittavat punaiset/oranssit LED-valot, jotka ovat liitinrasian (6) ja (9) yläpuolella. Kun näppäintä ei paineta, laite kytkeytyy n. 10 sekunnin kuluttua automaattisesti kanavalle 1 ja näyttö ilmoittaa läm- pötilan senhetkisen arvon. Lämpötilan säätö (kanava 1) Digitaalinäyttö (2) ilmoittaa normaalisti ensin lämpötilan sen- hetkisen arvon. Kun painat näppäintä Up tai Down (3)(4), näyttöön (2) vaihtuu ko. hetkellä asetettu lämpötilan ohjear- vo. Ohjearvon asetusta (vilkkuva näyttö) voidaan muuttaa painaltamalla (tai painamalla jatkuvasti) näppäintä Up tai Down (3) (4), jolloin lukema joko suurenee tai pienenee. Kun pidät näppäimen alaspainettuna, ohjearvon lukema muuttuu nopeassa tahdissa.

Noin 2 s sen jälkeen, kun näppäin vapautetaan, näyttöön (2) vaihtuu automaattisesti jälleen lämpötilan senhetkinen todellinen lukema. Standardi-setback Juottokolvin lämpötila laskee automaattisesti valmiustila- arvoon (stand by) 150°C (300°F), jos kolvia ei käytetä 20 minuuttiin. Jos setback-aika, jona kolvia ei käytetä, ylittää 60 min., asema kytkeytyy AUTO OFF-tilaan ja katkaisee virran kokonaan. Standardi-Setback-toiminnon aktivointi: Kun kyt- ket laitteeseen virran, paina samalla painike UP alas, kunnes näyttöön tulee teksti ON. Jos haluat kytkeä toiminnon pois päältä, toimi samoin ja odota, kunnes näytössä on teksti OFF (laite toimitetaan tässä tilassa). Erittäin hienoja juottokärkiä käytettäessä em. säädon toimin- tavarmuus saattaa kärsiä. Juottotinan syötön asetus (kanava 2) Kun vaihdat kanavalle 2, digitaalinäyttö (2) ilmoittaa ensin pyörintänopeuden (SFC-tilassa) tai syöttöajan keston (SFA- tilassa). Asetettua arvoa voidaan nyt muuttaa painaltamalla (tai painamalla jatkuvasti) näppäintä Up tai Down (3) (4), jol- loin lukema joko suurenee tai pienenee. Kun pidät näppäi- men alaspainettuna, ohjearvon lukema muuttuu nopeassa tahdissa. Kun näppäimet vapautetaan, laite kytkeytyy n. 10 s kuluttua automaattisesti takaisin kanavalle 1 ja näyttö ilmo- ittaa senhetkisen lämpötilan. Säätöalueet: SFA-tila, syöttöajan kesto (juottotinamäärä)

1 - 300 (10 ms välein)

SFC-tila, pyörintänopeus 10% - 100% Pikasyöttö: Kun painat samanaikaisesti molempia näppäimiä UP ja DOWN, kytket päälle juottotinan pikasyötön (maksiminopeu- della 100%). Tämä toiminto on kätevä tinapakkauksen vaih- don yhteydessä, kun uutta juotelankaa on syötettävä eteen- päin. SFA / SFC-tilojen valinta: Paina kanavanvalintanäppäin (7) alas ja hae UP-näppäimel lä (3) haluttu toimintatila. Näyttö ilmoittaa ko. hetkellä valitun tilan. Lämpötilojen asetukset Paina samanaikaisesti kanavanvalintanäppäintä (7) ja näppäintä Down (4). Näyttöön vaihtuu vilkkuva lämpötilan lukema (°C/°F), joka vastaa ko. hetkellä asetettua arvoa (tehtaan asetus: 000). Tehtaan asetus 000 tarkoittaa: Lämpötilan valvontapiiri on kytketty pois päältä, potentiaali- vapaa kosketin (16) on pienohminen (kosketin kiinni). °C-näyttö Asetus 001 – 099 tarkoittaa: Lämpötila-alueen laajuus on + - 1°C – + - 99°C °F-näyttö Asetus 001 – 178 tarkoittaa: Lämpötila-alueen laajuus on +- 1°F – +-178°F Potentiaalivapaa kosketin Kun juottokolvin todellinen lämpötila on asetetun lämpötila- alueen rajoissa (toleranssi), potentiaalivapaa kosketin (15) on kiinni (pienohminen). Jos lämpötila sen sijaan on asete- tun lämpötila-alueen ulkopuolella (2), näyttö ilmoittaa sen 2 sekunnin tahdissa vilkkuvalla tunnuksella HI (high, lämpötila on liian korkea) tai LO (low, lämpötila on liian alhainen); sil- loin potentiaalivapaa kosketin (15) on auki (korkeaohminen). Laitteen potentiaalivapaana koskettimena toimii optoeristi- men transistorin ulostuloliitäntä. Tästä syystä on otettava huomioon jännitelähteiden napaisuudet. PLUS (+) nastaan 2 MINUS(-) nastaan 3 Koskettimen kuormitusraja on kork. 24 V / 20 mA Suomi Tekniset tiedot Mitat (L x S x K): 120 X 217 X 199 mm Verkkojännite: 230V / 50Hz Ulostulojännite: 24VAC (Kanal1); 24VDC (Kanal2) Teho: 90W Sulake: T800mA Lämpötilan säätö: portaaton 50°C – 450°C Säätötarkkuus: + - 9°C Jännitteen tasaus: perusasetus: kiinteä liitäntä50 Erilliset tietokonepäätteet WCB 2 (optio) Kun juottokolviyksikköön liitetään tietokonepääte, voidaan hyödyntää seuraavia toimintoja: Offset: Juottokärjen ajankohtaista lämpötilaa voidaan muuttaa +/ - 40°C asteella, kun päätteeseen syötetään lämpötila- offset. Setback: Asetetun ohjelämpötilan arvon alennus lukemaan 150° C /300°F (Stand by-valmius). Setback-jakson kesto, jonka jäl-keen juottokolvi kytkeytyy stand by-tilaan, voidaan valita väliltä 0 – 99 minuuttia. Setback-tilan tunnistaa vilkkuvasta oloarvon näytöstä. Kolminkertaisen setback- jakson jälkeen laite siirtyy AUTO OFF-tilaan ja juottokolvi kytkeytyy pois päältä (näytössä on vilkkuva viiva). Setback- ja AUTO OFF-tilat voi päättää painamalla joko yhtä näppäimistä tai liipai-sinkytkintä. Samalla näyttöön tulee hetkeksi asetetun ohjear-von lukema. Lock: Lämpötilan ohjearvon ja lämpötila-alueen varmistus. Lock- toiminnolla estetään laiteasetusten muuttaminen. °C / °F: Lämpötilanäytön valinta joko °C- tai °F-asteina. Paina Down- näppäintä, kun kytket laitteen päälle, niin näyttö ilmoittaa asetetun lämpötila-asteikon. l Window: Lämpötilan rajoitus maksimiarvoon +-99°C, jolloin lähtö- kohtana on LOCK-toiminnolla määrätty lämpötila. Ko. LOCK- lämpötila on samalla valitun lämpötila-alueen keskiarvo. Laitteissa, joissa on potentiaalivapaa kosketin (optoeristimen ulostuloliitäntä), WINDOW-toiminnon avulla säädetään läm- pötilaikkuna (säätäalue). Kun todellinen lämpötila on asete- tun lämpötilaikkunan rajoissa, potentiaalivapaa kosketin on avoin. Cal: Factory setting FSE, tehtaan asetus (kaikkien asetusarvon nollaus 0, lämpötilan ohjearvo 350°C/660°F PC-rajapintaliitäntä: RS232 (vain WCB 2) Lämpötilamittari: Integroitu lämpötilan mittauslaite tyypin K lämpöelementtiin (vain WCB 2) Huolto ja hoitaminen Jos juottotinan syöttö on epätasaista, syöttömekanismin käyttöpyörä on puhdistettava messinkiharjalla. Sitä ennen on elektroninen ohjainyksikkö irrotettava syöttöyksiköstä. Avaa yksikköä peittävä kansi (avautuu ylöspäin), niin mekanismiin pääsee käsiksi, käyttöpyörän voi irrottaa ja puhdistaa. Hoito-ohjeet juotoskolveille

WSF P5/P8 / WP / WSP

(kuumennuselementti, kärkiholkki ja juotoskärki) Puhdista kuumennuselementti juotoskolvin käyttömäärän mukaan Kuumennuselementin puhdistaminen: Poista kärkiholkin päällä olevat likajäämät. Poista kärkiholkki avaamalla pyälletty mutteri / kärkiholkki. Varo tässä yhteydessä litistämästä kärkiholkkeja (jotta kuumennuselementti ei vaurioidu). Käytä puhdistamiseen teräsharjaa T0051382799 Puhdistussetti WDC 2 T0051512699 Puhdistussetti WDC T0051512799. Juotoskärjen hoitaminen: Lyijyttömien juotosten jälkeen on suositeltavaa aina ennen juotoskolvin laittamista telineeseen kostuttaa juotoskärki uudelleen juotostinalla. Käytä juotoskärjen puhdistamiseen aina malleille WDC 2 T0051512599 ja WDC T0051512499 tarkoitettua teräsvillaa. Kostumattomille juotoskärjille suosit- telemme käyttämään Tip-Activator-ainetta (T0051303199).

Syöttöyksikön ja elektronisen ohjainyksikön sähköiset liittimet yhdistetään: pistoke (12) rasiaan (6). Yhdistä juottokolvi ohjainlaitteeseen ja tinansyöttökojeeseen. Liitä juottokolvin liitäntäpistoke ohjainlaitteessa olevaan 7- napaiseen liitäntään (9) ja lukitse pistoke paikalleen. Työnnä langanohjain syöttökojeen liitoselementtiin (13) pohjaan saakka ja lukitse se paikalleen lukitusruuvilla (17). Aseta juottokolvi sen telineeseen. Liitä sitten ohjainyksikkö verkkovirtaan (14) ja kytke laite päälle (1). Tinarullan kiinnitys Irrota rihlamutteri (19) tinarullan pitimestä. Työnnä tinarulla niin pitkälle pidikkeen akseliin, että juotelangan voi keriä auki. Kiristä rihlamutteri kiinni ja työnnä juotelangan pää sisäänmenoaukkoon (18).

Paina näppäimiä UP ja DOWN samanaikaisesti, niin syöttö- mekanismi vetää juotelangan sisään maksiminopeudella. Paina näppäimiä, kunnes juotelangan pää näkyy juottokolvin suuttimella (22). Jos syöttömekanismi ei jostain syystä toimi, sen kannen voi avata, niin mekanismi tulee näkyviin. Kannen lukituselemen- tit irtoavat, kun niitä kierretään vastapäivään n. 90° verran. Sen jälkeen säätöjä voi korjata kuten kohdassa Käyttö ja asetukset selostettu.

5. Jännitteen tasaus

3,5 mm:n jakkiliittimen (8) kytkennästä riippuu, mikä seuraavista neljästä vaihtoehdosta on voimassa. Kiinteä liitäntä: ilman pistoketta (tila, jossa laite toimitetaan) Jännitteen tasaus (impedanssi 0 Ohm): pistoke kytketty, tasausjohto keskimäisessä koskettimessa Potentiaalivapaa: pistoke kytkettynä Maadoitettu liitäntä: pistoke kytketty + juotettu vastus - Maadoitus em. vastuksen suuruuden mukaan.

6. Juotostekniset ohjeet

Kun juottokolvi kuumennetaan ensimmäisen kerran, kärki on kasteltava juottotinalla. Näin voidaan poistaa kärjessä oleva lika tai varastoinnin aikana kerääntyneet hapettumat. Ennen juottotaukoa tai aina kun kolvi lasketaan telineeseen, on katsottava, että juottokärjessä on tarpeeksi tinaa. Jos käytetään erittäin mietoja juottonesteitä (no clean), suo- sitamme pidon parantamiseksi nk. tip activator-lisäaineen käyttöä. Lämmityselementin/anturin ja juottokärjen liitoskohtaan ei saa päästä likaa eikä liitoskohta saa vioittua, koska se heik- entää lämpötilasäädön tarkkuutta. Huomio: Katso että juottokärki on aina kunnolla kiinnitetty. Pidä kuumennuselementin ja juottokärjen pinnat puhtaina. Kun juottokärki on kuuma, sitä ei saa laskea puhdistussienen varaan tai muovipinnoille. Juottoyksikkö on säädetty keskimittaisen kärjen/suuttimen käyttöä varten. Jos kärki vaihdetaan toisentyyppiseen ja – muotoiseen, vaadittavat lämpötila-arvot voivat muuttua.

Jalkakytkin Tip activator FE-jälkiasennussarja Juottokärjet: 005 44 403 99 LT A 1,6 mm talttamainen 005 44 405 99 LT B 2,4 mm talttamainen 005 44 407 99 LT C 3,2 mm talttamainen 005 44 443 99 LT ALX 1,6 mm kaartuva 005 44 442 99 LT BX 2,4 mm kaartuva 005 44 412 99 LT H 0,8 mm talttamainen 005 44 420 99 LT HX 0,8 mm kaartuva 005 44 408 99 LT F 1,2 mm viistetty pyörö 005 44 444 99 LT BB 2,4 mm viistetty pyörö 005 44 445 99 LT CC 3,2 mm viistetty pyörö

8. Toimituksen laajuus

Juottokolviasema WSF 81 D5/D8 elektroninen ohjainyksikkö syöttöyksikkö WSF P-juottokolvi pientyökalusarja juottokolvin teline Verkkojohto Käyttöohje Turvallisuusohjeet Oikeudet teknisiin muutoksiin pidätetään! Viimeisimmät käyttöohjeet saat osoitteesta www.weller-tools.com. Suomi52 ™·˜ ¢¯·ÚÈÛÙԇ̠ÁÈ· ÙËÓ ÂÌÈÛÙÔÛ‡ÓË Ô˘ Ì·˜ ‰Â›Í·ÙÂ,

20. Lämmittimen säädön

21. Syöttöputken kiristysruuvi

SymbolitSymbolit CE-merkki Britannian säännönmukaisuusmerkki Hävittäminen Käytetytvalonlähteetonirrotettavalaitteista.Kysypaikallisiltaviranomaisiltataijälleenmyyjiltäneuvoakierrättämiseenja tietoakeräyspisteestä.Paikallisetsäännöksetsaattavatvelvoittaavähittäiskauppiaatottamaansähkö-jaelektroniikkaromun takaisinmaksutta.Panoksesisähkö-jaelektroniikkalaiteromunuudelleenkäytössäjakierrätyksessäauttaavähentämään raaka-aineidenkysyntää.Sähkö-jaelektroniikkaromusisältääarvokkaita,kierrätettäviämateriaaleja,jotkasaattavat vaikuttaahaitallisestiympäristöönjaihmistenterveyteen,josniitäeihävitetäympäristöystävällisesti.Poistamahdolliset henkilökohtaiset tiedot hävitettävästä laitteesta. Likaantuneetsuodattimetonkäsiteltäväerikoisjätteenä.Hävitävaihdetutlaiteosat,suodattimetjakäytöstäpoistetutlaitteetomas
