GEBRUIKSAANWIJZING WSFP 5 Weller

NL Nederlands Attentie! | Beschrijving | Bedieningsprincipe | Toestel in gebruik nemen | Potentiaalvereffening | Werk- wijze Solderen | Toebehoren | Meegeleverd van de levering

6. Aansluitbus vooruitduweenheid.

7. Kanaalkeuzetoets.

12. Aansluitsteller vooruitduweenheid.

13. Aansluiting voor draadgeleiding

16. Aansluitbus voor externe

activering en potentiaalvrij contact.

17. Klemschroef voor soldeerdraadge

19. Kartelmoer voor bevestiging rol

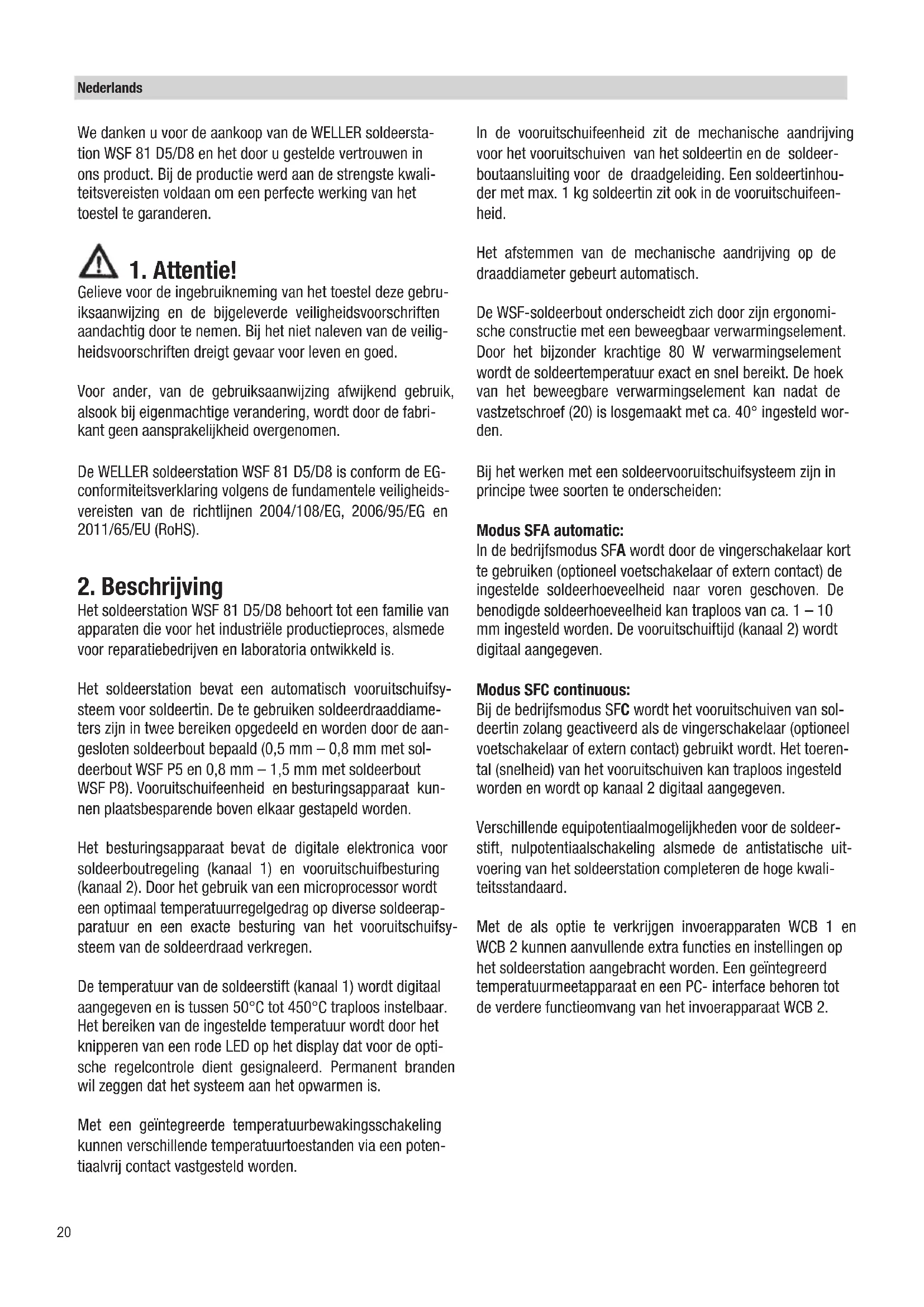

Gelieve voor de ingebruikneming van het toestel deze gebru- iksaanwijzing en de bijgeleverde veiligheidsvoorschriften aandachtig door te nemen. Bij het niet naleven van de veilig- heidsvoorschriften dreigt gevaar voor leven en goed. Voor ander, van de gebruiksaanwijzing afwijkend gebruik, alsook bij eigenmachtige verandering, wordt door de fabri- kant geen aansprakelijkheid overgenomen. De WELLER soldeerstation WSF 81 D5/D8 is conform de EG- conformiteitsverklaring volgens de fundamentele veiligheids- vereisten van de richtlijnen 2004/108/EG, 2006/95/EG en 2011/65/EU (RoHS).

Het soldeerstation WSF 81 D5/D8 behoort tot een familie van apparaten die voor het industriële productieproces, alsmede voor reparatiebedrijven en laboratoria ontwikkeld is. Het soldeerstation bevat een automatisch vooruitschuifsy- steem voor soldeertin. De te gebruiken soldeerdraaddiame- ters zijn in twee bereiken opgedeeld en worden door de aan- gesloten soldeerbout bepaald (0,5 mm – 0,8 mm met sol- deerbout WSF P5 en 0,8 mm – 1,5 mm met soldeerbout WSF P8). Vooruitschuifeenheid en besturingsapparaat kun- nen plaatsbesparende boven elkaar gestapeld worden. Het besturingsapparaat bevat de digitale elektronica voor soldeerboutregeling (kanaal 1) en vooruitschuifbesturing (kanaal 2). Door het gebruik van een microprocessor wordt een optimaal temperatuurregelgedrag op diverse soldeerap- paratuur en een exacte besturing van het vooruitschuifsy- steem van de soldeerdraad verkregen. De temperatuur van de soldeerstift (kanaal 1) wordt digitaal aangegeven en is tussen 50°C tot 450°C traploos instelbaar. Het bereiken van de ingestelde temperatuur wordt door het knipperen van een rode LED op het display dat voor de opti- sche regelcontrole dient gesignaleerd. Permanent branden wil zeggen dat het systeem aan het opwarmen is. Met een geïntegreerde temperatuurbewakingsschakeling kunnen verschillende temperatuurtoestanden via een poten- tiaalvrij contact vastgesteld worden. In de vooruitschuifeenheid zit de mechanische aandrijving voor het vooruitschuiven van het soldeertin en de soldeer- boutaansluiting voor de draadgeleiding. Een soldeertinhou- der met max. 1 kg soldeertin zit ook in de vooruitschuifeen- heid. Het afstemmen van de mechanische aandrijving op de draaddiameter gebeurt automatisch. De WSF-soldeerbout onderscheidt zich door zijn ergonomi- sche constructie met een beweegbaar verwarmingselement. Door het bijzonder krachtige 80 W verwarmingselement wordt de soldeertemperatuur exact en snel bereikt. De hoek van het beweegbare verwarmingselement kan nadat de vastzetschroef (20) is losgemaakt met ca. 40° ingesteld wor- den. Bij het werken met een soldeervooruitschuifsysteem zijn in principe twee soorten te onderscheiden: Modus SFA automatic: In de bedrijfsmodus SFA wordt door de vingerschakelaar kort te gebruiken (optioneel voetschakelaar of extern contact) de ingestelde soldeerhoeveelheid naar voren geschoven. De benodigde soldeerhoeveelheid kan traploos van ca. 1 – 10 mm ingesteld worden. De vooruitschuiftijd (kanaal 2) wordt digitaal aangegeven. Modus SFC continuous: Bij de bedrijfsmodus SFC wordt het vooruitschuiven van sol- deertin zolang geactiveerd als de vingerschakelaar (optioneel voetschakelaar of extern contact) gebruikt wordt. Het toeren- tal (snelheid) van het vooruitschuiven kan traploos ingesteld worden en wordt op kanaal 2 digitaal aangegeven. Verschillende equipotentiaalmogelijkheden voor de soldeer- stift, nulpotentiaalschakeling alsmede de antistatische uit- voering van het soldeerstation completeren de hoge kwali- teitsstandaard. Met de als optie te verkrijgen invoerapparaten WCB 1 en WCB 2 kunnen aanvullende extra functies en instellingen op het soldeerstation aangebracht worden. Een geïntegreerd temperatuurmeetapparaat en een PC- interface behoren tot de verdere functieomvang van het invoerapparaat WCB 2.

Kanaalkeuze Door de kanaalkeuzetoets (7) te gebruiken kan de digitale indicatie op kanaal 1 (temperatuurregeling) of kanaal 2 (voo- ruitschuiven) ingesteld worden. Het aangegeven kanaal is door een rood/oranje lichtdiode via aansluitbus (6) of (9) gekenmerkt. Als geen toetsen gebruikt worden, schakelt het apparaat na ca. 10 seconden automatisch op kanaal 1 om en geeft de werkelijke temperatuurwaarde aan. Temperatuurinstelling (kanaal 1) Als niet op een toets gedrukt wordt, geeft de digitale indica- tie (2) de werkelijke temperatuurwaarde aan. Door op de ”Up” of ”Down” -toetsen (3)(4) te drukken schakelt de digi- tale indicatie (2) op de op dat moment ingestelde gewenste waarde om. De ingestelde gewenste waarde (knipperende indicatie) kan nu door de ”Up” of ”Down” -toetsen (3)(4) aan te raken of permanent in te drukken in de betreffende rich- ting veranderd worden. Als de toets permanent ingedrukt wordt, verandert de gewenste waarde in snel tempo. Ca. 2 seconden nadat hij is losgelaten, schakelt de digitale indica- tie (2) automatisch weer op de werkelijke waarde om. Standaardsetback Wanneer het soldeergereedschap niet wordt gebruikt, wordt de temperatuur na 20 minuten automatisch verlaagd naar de standby-waarde van 150°C (300°F). Na een drievoudige set back-tijd (60 min) wordt de ”AUTO OFF” functie geacti- veerd. De soldeerbout wordt uitge schakeld. Inschakelen van de standaardsetback-functie: Tijdens het inschakelen van het toestel de ”UP” toets ingedrukt houden tot op de display ”ON” verschijnt. De functie wordt op dezelf- de manier uitgeschakeld. Op de display verschijnt ”OFF” (toestand bij levering). Als zeer fijne soldeerpunten worden gebruikt, kan de goede werking beïnvloed zijn. Vooruitschuifinstelling (kanaal 2) Na omschakelen op kanaal 2 geeft de digitale indicatie (2) het toerental aan bij de SFC modus of de vooruitschuiftijd bij de SFA modus. De ingestelde waarde kan nu door de ”Up” of ”Down” -toets (3)(4) aan te raken of permanent in te druk- ken in de betreffende richting veranderd worden. Als de toets permanent ingedrukt wordt, verandert de gewenste waarde in snel tempo. Als geen toetsen aangeraakt worden, schakelt het apparaat na ca. 10 seconden automatisch op kanaal 1 om en geeft de werkelijke temperatuurwaarde aan. Instelbereiken: SFA modus vooruitschuiftijd (soldeertinhoeveelheid)

1 - 300 (10 ms stappen)

SFC modus toerental (snelheid) 10% - 100% Snel vooruitschuiven: Door de toetsen ”UP” en ”DOWN” tegelijkertijd in te drukken verloopt het vooruitschuiven van de soldeerdraad met max. snelheid(100%).Aanbevolen voor het naduwen van de sol- deerdraad na het wisselen van de soldeerdraadrol. SFA / SFC modus omschakeling: Kanaalkeuzetoets (7) ingedrukt houden en met de ”UP” toets (3) de gewenste modus instellen. Op het display verschijnt de ingestelde bedrijfsmodus. Instelling temperatuurvenster Druk kanaalkeuzetoets (7) en ” Down ” (4) tegelijkertijd in. Op het display verschijnt knipperende waarde (in °C/°F) van het actueel ingestelde temperatuurvenster (af fabriek op ”000” ingesteld). De instelling af fabriek ”000” betekent: temperatuurbewakingsschakeling is uitgeschakeld en het potentiaalvrije contact (16) is altijd laagohmmig. °C indicatie De instelling ” 001 – 099 ” komt overeen met: Formaat van het temperatuurvenster +/- 1 °C tot +/- 99 °C Nederlands Technische gegevens Afmetingen(b X d X h): 120 X 217 X 199 mm Netspanning: 230 V / 50 Hz Uitgangsspanning: 24 VAC (kanaal 1); 24 VDC (kanaal 2) Vermogen: 90 W Zekering: T800 mA Temperatuurregeling: traploos 50°C – 450°C Precisie: + - 9°C Equipotentiaal: aardingstoestand hard geaard22 °F indicatie De instelling ” 001 – 178 ” komt overeen met: Formaat van het temperatuurvenster +- 1°F tot +-178°F Potentiaalvrij contact Als de werkelijke temperatuur van het soldeerapparaat bin- nen het ingestelde temperatuurvenster (tolerantiebreedte) ligt, wordt het potentiaalvrije contact (16) laagohmig inge- schakeld. Als de temperatuur zich buiten het ingestelde tem- peratuurvenster bevindt, wordt dit op het display (2) met ” HI” (High; temperatuur te hoog) of ”LO” (Low, temperatuur te laag) om de 2 seconden aangegeven en is het potenti- aalvrije contact (16) hoogohmig. De transistoruitgang van een opto-koppeling stelt het poten- tiaalvrije contact van het apparaat voor. Let daarom op de polariteit van de in te schakelen spanning. PLUS (+) op pin 2 MINUS(-) op pin 3 Dit contact is belastbaar met max. 24 V / 20 mA Extern invoerapparaat WCB 2 (optie) Bij gebruik van een extern invoerapparaat staan de volgende functies ter beschikking. Offset: De werkelijke soldeerstifttemperatuur kan door het ingeven van een temperatuuroffset met ± 40°C veranderd worden. Setback: Verlagen van de ingestelde gewenste temperatuur op 150°C /300°F (stand-by). De setbacktijd, nadat het soldeerstation naar de stand-by modus is overgegaan, kan tussen 0 - 99 minuten ingesteld worden. De setbacktoestand wordt door een knipperende indicatie van de werkelijke waarde gesig- naleerd. Na drievoudige setbacktijd wordt de AUTO OFF func- tie geactiveerd. Het soldeerapparaat wordt uitgeschakeld (knipperende streep op het display). Door op een toets te drukken of een vingerschakeldruk wordt de setbacktoestand c.q. AUTO OFF toestand beëindigd. Daarbij wordt kort de ingestelde gewenste waarde getoond. Lock: Vergrendeling van de gewenste temperatuur en temperatu- urvenster. Na het vergrendelen zijn op het soldeerstation geen instelveranderingen meer mogelijk. °C/°F: Omschakelen van de temperatuurindicatie van °C in °F en omgekeerd. Door op de ”Down”- toets te drukken tijdens het inschakelen wordt de actuele temperatuurversie aangege- ven. Window: Beperking van het temperatuurbereik tot max. +-99°C uit- gaande van een door de “LOCK” functie vergrendelde temperatuur. De vergrendelde temperatuur vormt daardoor het middenpunt van het instelbare temperatuurbereik. Bij toestellen met potentiaalvrij contact (uitgang optische koppeling) dient de ”WINDOW” functie om een temperatuur- venster in te stellen. Als de reële temperatuur binnen het temperatuurvenster ligt, wordt het potentiaalvrije contact (uitgang optische koppeling) doorgeschakeld. Cal: factory setting FSE (terugzetten van alle instelwaarden op 0, gewenste waarde temperatuur 350°C/660°F PC-interface: RS 232 (alleen WCB 2) Temperatuurmeetapparaat: Geïntegreerd temperatuurmeetapparaat voor thermo-ele- ment type K (alleen WCB 2) Onderhoud Als het vooruitschuiven ongelijkmatig verloopt, moet het aan- drijfwiel met een messingborstel gereinigd worden. Haal daarvoor het besturingsapparaat van de vooruitschuifeen- heid af. Klap de deksel van de vooruitschuifeenheid naar achteren om de vooruitschuifeenheid toegankelijk te maken. Til daarna het aandrijfwiel omhoog en maak het schoon. Onderhoudsaanwijzing voor de soldeerbout WSF P5/P8 / WP / WSP (verwarmingselement, punthuls en soldeerpunt) Gelieve afhanke- lijk van de gebruiksintensiteit van de soldeerbout het verwarmings- element te reinigen Reiniging van het verwarmingselement: de vervuilingsresten op de punthuls verwijderen. Verwijderen van de punthuls door het losmaken van de kartelmoer/pun- thuls. Hierbij de punthulzen niet klemmen (om schade aan het verwarmingselement te vermijden). Om te reinigen gebruikt u de draadborstel T0051382799 Reinigingsset WDC 2 T0051512699 Reinigingsset WDC T0051512799. Onderhoud van de soldeerpunt: Na loodvrije solderingen is het altijd aan te raden om de sol- deerpunt voor het neerleggen van de soldeerbout in de hou- der opnieuw nat te maken. Voor de reiniging van de soldeer- punt gebruikt u altijd onze spiraalwol voor WDC 2 T0051512599 en WDC T0051512499. Voor soldeerpunten die niet nat gemaakt kunnen worden, raden we aan om de Tip-Activator (T0051303199) te gebruiken.

Verbind de vooruitschuifeenheid elektrisch met het besturingsapparaat. Stekker (12) in bus (6). De soldeerboutaansluitingen met het besturingsapparaat en de vooruitschuifeenheid verbinden. Elektrische aansluitstek- ker van de soldeerbout in de 7-polige aansluitbus (9) van het besturingsapparaat steken en vastzetten. De draadgeleiding in het verbindingselement (13) van de vooruitschuifeenheid tot aan de aanslag brengen en met de klemschroef (17) vastzetten. Leg de soldeerbout in de veiligheidshouder. Sluit bij correcte netspanning het besturingsapparaat op de elektriciteit aan (14). Zet het apparaat aan (1). Soldeertinrol monteren Demonteer de kartelmoer (19) van de soldeertinrolhouder. Steek de soldeertinrol zo op de as dat de soldeerdraad naar beneden wordt afgerold. Beveilig de soldeertinrol met de kartelmoer en schuif het begin van de draad in de invoe- ringsopening (18). Door de ”UP” en ”DOWN”-toets gelijktij- dig te gebruiken wordt de soldeerdraad door de aandrijving gepakt en met de max. snelheid getransporteerd. Transporteer de soldeerdraad tot de soldeeerbouttoevoers- proeier (22) verschijnt. De deksel van de vooruitschuifeen- heid kan naar achteren geklapt worden om de aandrijfeen- heid toegankelijk te maken als de soldeerdraad niet door de aandrijving gepakt wordt. De twee vergrendelingselementen van de deksel kunnen geopend worden door ze ongeveer 90° te draaien. Stel daarna het apparaat in zoals aangege- ven in paragraaf ”Bediening en instelling”.

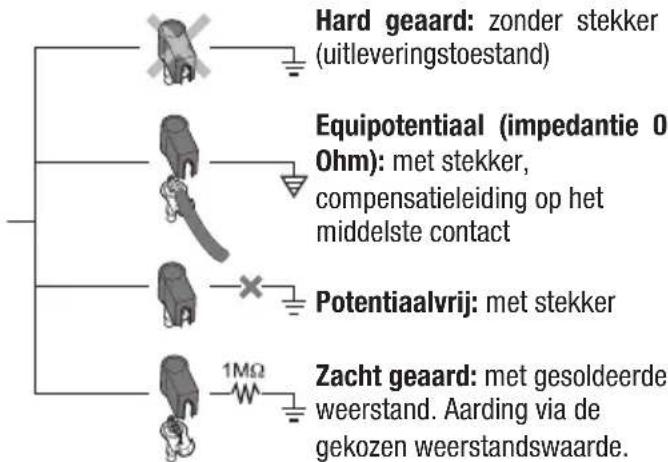

5. Potentiaal vereffening

Door een verschillende bedrading van de 3,5 mm palbus (8) zijn 4 variaties te realiseren. Hard geaard: zonder stekker (uitleveringstoestand) Equipotentiaal (impedantie 0 Ohm): met stekker, compensatieleiding op het middelste contact Potentiaalvrij: met stekker Zacht geaard: met gesoldeerde weerstand. Aarding via de gekozen weerstandswaarde.

6. Soldeertechnische aanwijzingen

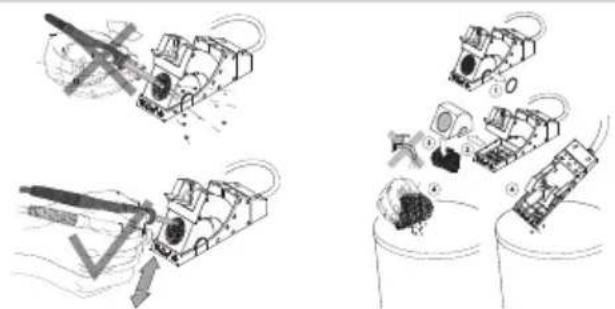

Bevochtig bij de eerste keer opwarmen de selectief vertinde soldeerstift met soldeertin. Hierdoor worden door het ops- laan veroorzaakte oxidatielagen en vuil op de soldeerstift verwijderd. Zorg er bij pauzes tussen het solderen en voor- dat de soldeerbout wordt weggelegd altijd voor dat de sol- deerstift goed voorzien is van soldeer. Bij zeer mild geactive- erde vloeimiddelen (no clean) wordt voor het nat houden het gebruik van Tip Aktivator aanbevolen. De overgang tussen verwarmingslichaam/sensor en de sol- deerstift mag niet door vuil, vreemde voorwerpen of bescha- digingen beïnvloed worden, omdat dat een nadelige uitwer- king heeft op de precisie van de temperatuurregeling. Opgelet: Zorg er altijd voor dat de soldeerstift correct geplaatst is. De warmteoverbrengingsvlakken van verwarmingslichaam en soldeerstift schoon houden. De hete soldeerstift niet op de reinigingsspons of kunststo- foppervlakken neerleggen. De soldeerapparaten zijn voor een gemiddelde soldeerstift c.q. sproeier afgesteld. Er kunnen afwijkingen ontstaan als de stift vervangen wordt of als andere stiftvormen gebruikt worden.

20. Vastzetschroef voor instelling

21. Klemschroef voor toevoerbuis.

SymbolenSymbolen CE-teken Britssymboolvanovereenstemming Afvoer Afgedankte elektrische en elektronische apparatuur moeten gescheiden ingezameld en afgevoerd worden. Verwijder de verlichtingsmiddelenuitdeapparatuurvoordatudezeafvoert.Informeerbijuwgemeenteofbijuwvakhandelaarnaarrecy

clingbedrijven en inzamelpunten. Al naargelang de lokaal van toepassing zijnde voorschriften kunnen detailhandelaren ver- plicht zijn om afgedankte elektrische en elektronische apparatuur kosteloos terug te nemen. Geef uw afgedankte elektrische enelektronischeapparatuurafvoorrecyclingenhelpzomeeomdebehoefteaangrondstoffenteverminderen.Afgedankte elektrischeenelektronischeapparatuurbevattenwaardevolle,recyclebarematerialendie,mitszenietmilieuvriendelijk wordenafgevoerd,negatievegevolgenkunnenhebbenvoorhetmilieuenuwgezondheid.Verwijderpersoonlijkegegevens van uw afgedankte apparatuur voordat u deze afvoert. Vervuildeltersmoetenalsgevaarlijkafvalwordenbehandeld.Voervervangentoestelonderdelen,ltersofoudetoestelconform de voorschriften van uw land af.
