Termék típusa	Professzionális forrasztóállomás automatikus huzalelőtolással
Márka	Weller
Modell	WSFP 5
Tápellátás	230 V / 50 Hz
Teljesítmény	90 W
Biztosíték	T800 mA
Kimeneti feszültség (fűtés)	24 V AC
Kimeneti feszültség (előtolás)	24 V DC
Hőmérséklet-tartomány	50 °C - 450 °C
Hőmérséklet pontosság	± 9 °C
Kijelző	Digitális (LED)
Huzalelőtolás üzemmódok	SFA (szekvenciális) és SFC (folyamatos)
Kompatibilis huzalátmérő	0,5 mm - 0,8 mm
Automatikus hőmérséklet-csökkentés	Igen, 20 perc után 150 °C-ra, kikapcsolás 60 perc után
Potenciálmentes érintkező	Igen, 24 V / 20 mA
Potenciálkiegyenlítés	Kemény földelés
Opciók	Lábkapcsoló, WCB1/WCB2 bemeneti eszköz
Meghajtó görgő karbantartása	Tisztítás sárgaréz kefével
A forrasztócsúcs karbantartása	Ónozás tárolás előtt, aktivátorok használata
Kompatibilis forrasztócsúcsok	LT A, LT B, LT C, LT H, LT F stb.
Mellékelt tartozékok	WSF P forrasztópáka, állvány, tápkábel, kézikönyv

Gyakran ismételt kérdések - WSFP 5 Weller

Hogyan állítsuk be a hőmérsékletet a WSFP 5 állomáson?

Használja a UP és DOWN gombokat a vezérlőpanelen. A digitális kijelző villogva mutatja a beállított értéket. Engedje el a gombokat, és körülbelül 2 másodperc múlva visszatér a tényleges hőmérséklethez.

Hogyan használjuk a szekvenciális előtolás (SFA) módot?

SFA módban a tapintókapcsoló (vagy lábkapcsoló) rövid megnyomása előre beállított mennyiségű (1-300 lépés 10 ms-onként) forraszanyag előtolását indítja el. A mennyiség a UP/DOWN gombokkal állítható a 2-es csatorna kiválasztása után.

Hogyan váltakozzunk az SFA és SFC mód között?

Tartsa lenyomva a csatornaválasztó gombot (7), és nyomja meg a UP gombot az SFA és SFC módok közötti váltáshoz. A kijelző mutatja a kiválasztott módot.

Mit tegyek, ha a huzalelőtolás egyenetlen?

Tisztítsa meg a meghajtó görgőt egy sárgaréz kefével. A görgő eléréséhez távolítsa el az előtoló egységet a vezérlőegységtől, hajtsa fel a fedelet, és emelje ki a görgőt.

Mi a forrasztócsúcs hőmérséklet-tartománya?

A forrasztócsúcs hőmérséklete folyamatosan állítható 50 °C és 450 °C között, ± 9 °C pontossággal.

Hogyan karbantartsuk a forrasztócsúcsot?

Tárolás előtt ónozza be a csúcsot forrasztóónnal. Használjon acélgyapotot vagy csúcsaktivátort a nem ónozható csúcsok tisztításához. Ne tegye a forró csúcsot szivacsra vagy műanyagra.

Hogyan aktiváljuk a hőmérséklet-csökkentési funkciót (Setback)?

Tartsa lenyomva a UP gombot a bekapcsoláskor, amíg a kijelző 'ON'-t nem mutat. A hőmérséklet automatikusan 150 °C-ra csökken 20 perc inaktivitás után, majd 60 perc elteltével a készülék kikapcsol.

Milyen forrasztóhuzal-átmérők kompatibilisek a WSFP 5 modellel?

A WSF P5 forrasztópáka 0,5 mm és 0,8 mm közötti átmérőjű huzalokat fogad el. Nagyobb huzalokhoz használja a WSF P8 forrasztópákát (0,8 mm - 1,5 mm).

Mit tegyek, ha a kijelzett hőmérséklet HI vagy LO feliratot villog?

A HI kijelzés túl magas hőmérsékletet, a LO túl alacsonyt jelez. Ellenőrizze a hőmérsékleti ablak beállítását és a forrasztócsúcsot. Ha a probléma továbbra is fennáll, a potenciálmentes érintkező hibás lehet.

Hogyan csatlakoztassuk az opcionális lábkapcsolót?

Csatlakoztassa a lábkapcsolót (ref. 005 13 120 99) a megfelelő aljzatba. Ez lehetővé teszi a forrasztóhuzal előtolásának vezérlését SFA vagy SFC módban.

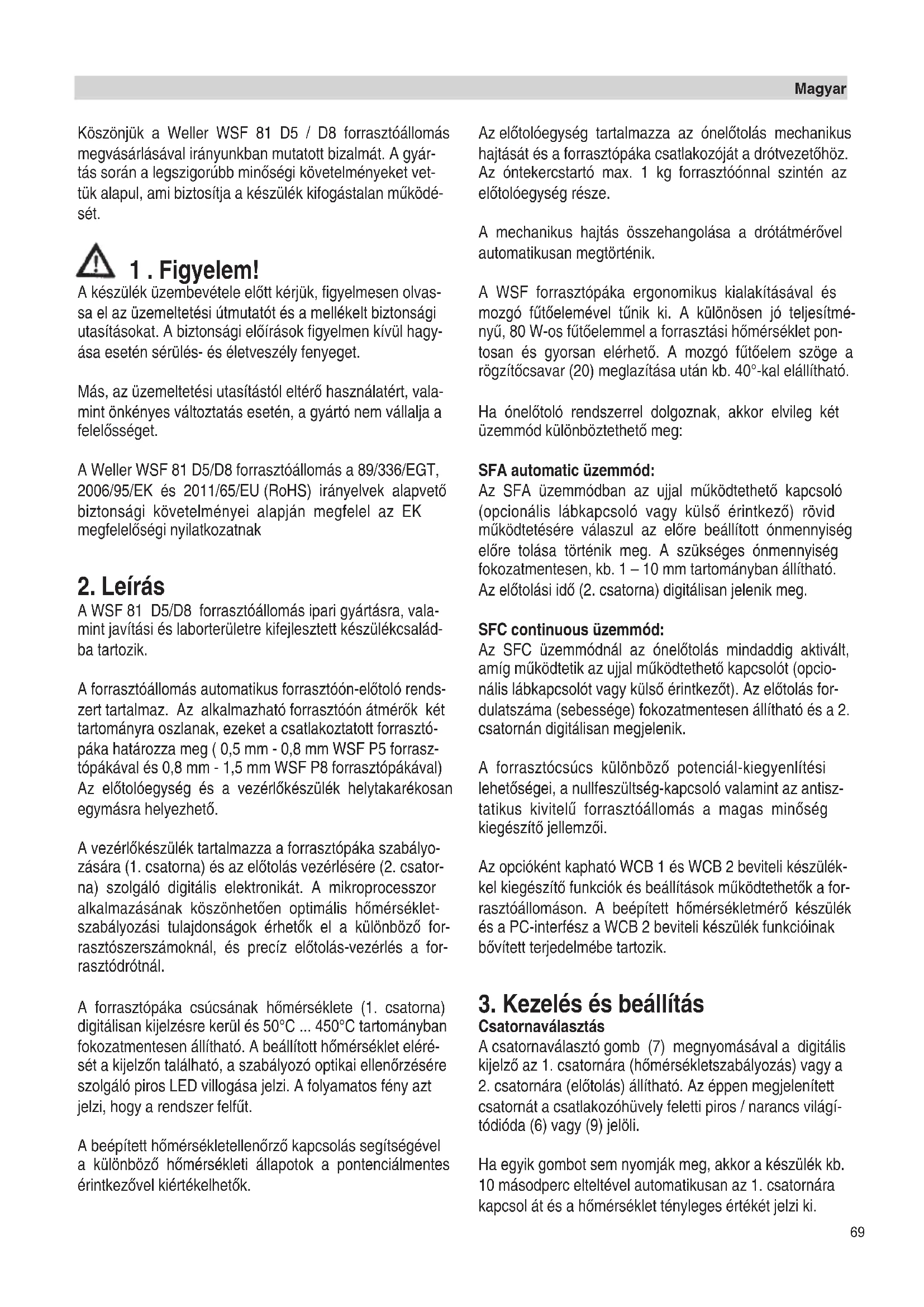

HASZNÁLATI ÚTMUTATÓ WSFP 5 Weller

Köszönjuk a Weller WSF 81 D5 / D8 forrasztóallomás megvasárlasával irányunkban mutatott bizalmát. A gyartás során a legszigorúbb minósegi kovetelmenyeket vetük alapul, amiBiztositja a keszülék kifogastalan mücködéset.

1. Figyelem!

A keszülék üzembevetele elott kérjuk, figyelmesen olvassa el az üzemeltetési utmutatót és a mellekelt biztonságiutasításokat. ABiztonsági elörások figyelmen kivül hagyása eseten sérules- és eletveszely fenyeget.

Más, az üzemeltetési utasitástól elterő hasznalatér, valamint önkényes valtoztatás esétén, a gyartó nem vallalja a felelosséget.

A Weller WSF 81 D5/D8 forrasztóallomás a 89/336/EGT, 2006/95/EK és 2011/65/EU (RoHS) irányelvek alapvetőbiztonsági kovetelményei alapján megfelel az EKMegfeleloségi nyilatkozatnak

2. Leirás

A WSF 81 D5/D8 forrasztóallomás ipari gyársa, valamint javítsi és laborerületre kifejlesztett keszülékcsaládba tartozik.

A forrasztóallomás automatikus forrasztóón-elötoló rendszertartalmaz.Az alkalmazhato forrasztóón atmérök kétartományra oszlanak, ezeket a csatlakoztatottforrasztópáka határozza meg (0,5 mm - 0,8 mm WSF P5 forrasztopákaval es 0,8 mm -1,5mm WSF P8 forrasztópákaval) Az elotolóegység e a vezerlókészülék helytakarekosanegymásra helyezheto.

A gezérlokészülek tartalmazza a forrasztópáka szabályozására (1. csatorna) és az előtolás gezérlesére (2. csatorná) szolgálo digitális elektronikát. A mikroprocesszor alkalmazásanak köszonhetöen optimális hörmsékletszabályozási tulajdonságok erhetők el a kulönbožo forrasztószerszámoknál, és precíz előtolás-vezérés a forrasztóroduónl.

A forrasztópáka csucsanak homérseklete (1. csatona) digitálisan kijelzésre kerül és 50^ ... 450^ tartományiban fokozatmentesen allithato. A beallitott homérseklet elereşét a kijelzon talalható, a szabályozó optikai ellenorzséreszolgálo piros LED villogása jelzi. A folyamatos fény azt jelzi, hogy a rendszer felfüt.

A beepitett homersekletellenorz'o kapcsolas segitségével a kulönbozo homersekleti allapotok a pontencialmentes erintkezövel kiertekelhetok.

Az elotoloegyseg tartalmazza az onelotolas mechanikus hajtaset a forrasztopaka csatlakozojat a drotvezetohoz. Az ontekercstarto max. 1 kg forrasztóonnal szintén az elotoloegyseg része.

A mechanikus hajtás összehangolása a drótatmerővel automatikusan megtörténik.

A WSF forrasztópáka ergonomikus kialakításával és MOZgó fútoelemével túnik ki. A kulönösen jo teljesitményu, 80 W-os fútoelemmel a forrasztási homérseklet pontosan és gyorsan elerhető. A MOZgó fútoelem szöge a rögzítócsavar (20) meglazítása után kb. 40^ -kal elallithato.

Ha onelotoló rendszerrel dolgoznak, akkor elvileg két üzemmod kulönboztethetö meg:

SFA automatic uzemmod:

Az SFA üzemmodban az ujjal muködtetho kapcsolo (opcionális labkapcsoló vagy külso erintkező) rovid muködtetésere valaszul az elore beallitott onmennyiség elore tolaşa törtenik meg. A szükséges onmennyiség fokozatmentesen, kb. 1 - 10 mm tartományiban allithato. Az elotolasi idő (2. csatorna) digitálisan jelenik meg.

Az SFC uzemmodnal az onelotolas mindaddig aktivalt, amig mukodtetik az ujjal mukodtetho kapcsolot (opcionalis labkapcsolot vagy kulso erintkezot). Az elotolas fordulatszama (sebesse) fokozatmentesen allithato es a 2. csatornan digitalisan megjelenik.

A forrasztócsuCs kulönbozó potenciál-kiegyenlítési lehetosegei, a nullfeszültseg-kapcsoló valamint az antisz-tatikus kiviltu forrasztóallomás a magas minoseg kiegesztö jellemzöi.

Az opcióként kaphato WCB 1 és WCB 2 beviteli keszülékel kiegészítő funkciók és beallitások muködtethetők a forrasztóállomáson. A beepített homérsekletmero keszülék és a PC-interfész a WCB 2 beviteli keszülék fungcioinak bovitét terjedelmébe tartozik.

3. Kezeles es beallitas

Csatornaválasztás

A csatornaválasztó gomb (7) megnyomásával a digitális kijelző az 1. csatornára (hómérsekletszabályozás) vagy a 2. csatornára (előtolás) allíthato. Az éppen megjelenített csatornát a csatlakozóhüvely feletti piros / narancs világítódióda (6) vagy (9) jelöli.

Ha egyik gombot sem nyomjak meg, akkor a keszülék kb. 10 masodperc eltelevel automatikusan az 1. csatornára kapcsol ás a hómerseklet tényleges értékét jelzi ki.

Muszaki adatok

Méret (Sz X Mé X Ma): 120 X 217 X 199 mm

Halozati feszültseg: 230 V / 50 Hz

Kimeneti feszültseg: 24 VAC (1. csatorna); 24 VDC (2. csatorna)

Teljesitmény: 90 W

Biztositék: T800mA

Hómér sékletszabályozás: fokozatmentes 50^ - 450^

Pontossag: + - 9^

Potencialkiegyenlities: alapallapotban kemeny fodelés

Hömerséklet beallitasa (1. csatorna)

A digitális kijelző (2) gombnyomás nélkül a tenyleges hómerseklet-ertéket mutatja. Az UP vagy DOWN gomb (3) (4) megnyomásakor a digitális kijelző (2) az éppen beallitott elöirt ertékre valt á. A beallitott elöirt erték (a vilogó kijelző) az UP vagy DOWN gomb (3) (4) megnyomásával vagy folyamatos nyomva tartásával a megfelelo irányba módosithato. Amennyiben a nyomógombot folyamatosan nyomva tartják, akkor az elöirt erték gyorsan peregve valtozik. Kb. 2 masodperccel a gomb elengedése után a digitális kijelző (2) automatikusan visszakapcsol a tenyleges ertékre.

Standardsetback

Amikor nem hasznaljak a forrasztószerszámot, a homérseklet 20 perc után automatikusan a 150^ -os (300^) standby-ertékre sullyed. A Setback-idó haromszrosanak (60 perc) leteltevel aktivalódk az AUTO OFF funkció. A forrasztópáka lekapcsol.

A Standardsetback-funkció bekapcsolása: a készülék bekapcsolása alattartsa nyomva az UP gombat, amig a kijelzon ON nem jelenik meg. Kikapcsolásahoz azonos módon kell eljárn. A kijelzöben OFF jelenik meg (szállitási állapot).

Nagyon finom forrasztócsuhasznalata a funkciobitzos mukodését károsanbefolyasolhatja.

Elotolás beallitása (2. csatorna)

A 2. csatornára tortenó atkapcsolás után a digitális kijelzó (2) SFC üzemmodban a fordulatszámot és SFA üzemmodban az elotolásidöt mutatja. A beallitott erték az UP vagy DOWN gomb (3) (4) megnyomásával vagy folyamatos nyomva tartásával a megfelelo irányba modosithato. Amennyiben a nyomogombat folyamatosan nyomva tartjak, akkor az elóirt erték gyorsan peregve valtozik. Ha egyik gombot sem nyomjak meg, akkor a keszülék kb. 10 masodperc elteltével automatikusan az 1. csatorná rapkapcsol ás a homérseklet tenyleges ertékét jerzi ki.

Beallitasi tartomanyok:

SFA Üzemmód: elotolás idó (ónmennyiség)

1-300 (10 ms-os lépések)

SFC uzemmod: fordulatszam (sebesseg)

10% - 100%

Gyors elotolas:

Az UP es DOWN gombok egyideju megnyomására a forrasztódrót elotolása max. sebességgel történik (100%). Ontekercs csereje utan a forrasztódrót utantolására ajánlott.

SFA / SFC üzemmod atkapcsolasa:

Tartsa nyomva a csatornaválasztó gombot (7) és az UP gombbal (3) allitsa be a kivist uzemmodot. A kijelzón megjelenik a beallitott uzemmod.

Hómersékleti ablak beállítasa

Egyidejúleg nyomja meg a csatornaválasztó gombot (7) és DOWN gombot (4). A kijelzón villogva megjelenik az aktuálisan beallitott homérsékleti ablak érteke (°C/°F) (gyárilag 000 értekre van beallitva).

A gyári 000 beallítás jelentése:

A homériskletellenórzó kapcsolás ki van kapcsolverá és a ponteintrimentes érirtkező (16) mindig kisohmos.

C kijelzó

A 001-099 beallitas jelentese:

a homérsékleti ablak mére + - 1^ ... + - 99^

F kijelzó

A 001-178 beaillatas jelentese:

a hômér sékleti ablak mére + -1°F ... +-178°F

Potencialmente csatlakozó

Amennyiben a forrasztószernszzam tenyleges hómér séklete a beallitott hómér sékleti ablakon (turestartományon) belüre esik, akkor a pontencialmentes érintkező (16) kishmos. Amennyiben a hómér séklet a beallitott hómér sékleti ablakon kivülre esik, akkor azt a kijelzön (2) HI (High; hómér séklet tul magas) vagy LO (Low, hómér séklet tul

alacsony) jelzi 2 masodperces utemmel, es a pontecialmentes erintkez (16) nagyohmos.

A keszülk ponteialmentes erintkezójét egy optocatoló tranzisztorkimenete jelenti. Ezert ügelni kell a kapcsolandó feszültseg polaritasára.

Az erintkez terhelhetosege max. 24V / 20mA

WCB 2 külso beviteli keszülék (opcio)

Külsö beviteli keszülek hasznalata esetén a kovetkező fungkiók allnak rendelkezesre.

Offset:

a forrasztócsuçs tenyleges homérseklete az offset megadasával +/- 40^ kal modosithato.

Setback:

A beallitott eloirt ertek lecsokkentese 150^ -ra / 300 F-ra (Stand by). A Setback-ido, aminek leteltelvel a forrasztóalomás Stand-by uzemmodba kapcsol, 0 - 99 perc kozott allithato. A Setback-allapotot a tenyleges ertek villogó kijelzese mutatja. A Setback-ido harmszorosanak leteltelvel aktivalódk az AUTO OFF funkció. A forrasztószernak kikapcsol (vilgo'o vonal a kijelzón). Az egyik gomb vagy az ujjal muködtethetó kapcsoló megnyomásával lephet ki a Setback-allapotból illetve az AUTO-OFF allapotból. Ekkor rovid idore a beallitott eloirt ertek jelenik meg.

Lock:

A beallitott homerseklet es a homersekleti ablak reteszelse. A reteszelés utan a forrasztóallomáson nem lehet a beallitasokat modositani.

°C/°F:

A homérsékletkijelzés atkapcsolása °C-rol °F-re és fordütva. A bekapsolás alatt a Down gombat megnyomva az aktuális homérsékletverzió jelenik meg.

Window:

A homérisklettartomany korlaotása a LOCK funkcióval reteszelt hörmerseklet max. +/99 °C értékre. A reteszelt hörmerseklet igy a beallithato homérisklettartomány közepének felel meg.

Potencialmentes csatlakozóval (optocsatoló-kimenet) rendelkező keszülékekél a WINDOW funkció a hómersekleti ablak beallitására szolgál. Amennyiben a tenyleges hómerseklet a hómersekleti ablakon belüre esik, akkor a pontencialmentes csatlakozó (optocsatoló-kimenet) kapcsol.

Cal:

Factory setting FSE (minden beallitasi ertek visszaallitasa

0-ra, beallitott hommerseklet: 350^ / 660^)

PC-interfész:

RS232 (csak WCB 2)

Hómersékletmérő keszülék:

Beepitett homsersekletmerokszulek K tipusutermoelemhez (csak WCB 2)

Karbantartás és apolás

Egyenetlen elotolas eseten a hajtokereket rezkefel tisz-titsa meg. Ehhez tavolitsa el az elotoloegység vezerlokeszulkét. Hajtsa hastra az elotoloegység fedelet, hogy hozzaferjen az elotoloegységhez. Majd emelje le es tiszittsa meg a hajtokereket.

Apolasi tanacsok a WSF P5/P8 / WP / WSP tipusokhoz (futotest, csucshuely es forrasztocsc)

Kerjuk, a forrasztopaka igénybeveeteletol fuggoen tiszitsa meg a futotestet megfelelo idokzönkent.

A futotest tiszitása:

Tavolitsa el a szennyezodésmaradvanyokat a
csucshuvelyról. Tavolitsa el a csucshuvelyt a recés
anya/csucshuvely meglazitásával. Üglyeljen ra, hovy
eközben a csucshuvelyeket ne rongálja meg (a fúto test
károsodásanak elkerulése érdekében). Tiszṭitashoz
hasznaljon T0051382799 cikkszámú drótkét,
WDC 2 T0051512699 tiszṭitokészletet
vagy WDC T0051512799 tiszṭitokészletet.

A forrasztócsuCs tiszitása:

Olommentes forrasztás után ajánlatos a forrasztócsúcsot forrasztóonnal ismét bevonn, mielótt a forrasztópákátartóba helyezné. A forrasztócsúcs tiszításához használaj mindig a WDC 2 T0051512599 és a WDC T0051512499 típusokhoz való fémszivacsunkat. A bevonattal el nem látott forrasztócsúcsokhoz a Tip-Activator (T0051303199) használatat javasoljuk.

4. Üzembevétel

Kösse össze elektramosan az elótoloegységet a vezérlokészülékkel. A csatlakozódugót (12) dugja a hüvelybe (6).

A forrasztopakc kcsatlakozoiit kosoessze a vezerlokeszulekkel es az elotoloegyseggel. A forrasztopaka elektromos csatlakozodugojat dugja be a vezerlokszulek 7-polusu csatlakozohuvelyefe (9),es rogzitse ott.A drvtvezetot vezesse be utkozesig az elotoloegyseg osszektoelememebe (13) es rogzitse arogzitocsavarral (17).

Helyezze a forrasztopakat aBiztonsagi tartoba. Ha megfelelo a halozati feszultség, akkor csatlakoztassa a vezerlokészuleket a halozatra (14). Kapcsolja be a keszuleket (1).

Szerelje fel az ontekercset

Szerelje le az ontekercs tartojanak recezett anyajat (19). Ugy tegy fei az ontekercset a tengelyre, hogy a forrasztodrot lefelé tekeredjen le. Biztositsa az ontekercset a recezett anyaval es tolja be a drot elejét a bevezetonyilasba (18).

Az UP és DOWN gombok egyidejú megnyomására a Hajtás elkapja és max. sebességgel továbbitja a forrasztórodu-tot. A forrasztórodu:t addig továbbitsa,(amig meg nem jelenik a forrasztópáka bevezetőnyilásanál (22).

Az elotoloegyseg fedele hatrahajthato, hogy hozzaferhetové valjek a hajtoegyseg, amennyiben a hajtas nem kapna el a forrasztodrot. A fedel mindket reteszeloelem kb. 90^ -os balraforgatassal nyithato.

Azt kovetoen végeze el a Kezelés es beallitas szakaszban leirt beallitásokat.

5. Potenciálkiegyenlítés

A 3,5 mm-es kapcsolókilincs-huvely (8) különbozó kapcsolasaival 4 valtozat valosithato meg:

Lagy födeles:

Csatlakozódupoal es beforrasztott ellenallassal. Foldeles a valasztott ellanllaserteken at.

6. Forrasztástechnikai utmutató

Az elso felfutéskor a szelektiven cinezhetó forrasztócsuc-sot nedvesitse meg forraszanyaggal. Ez eltavolitja a taro-lásból eredó oxidréteget es a forrasztócsucs szennyezodeseit. Forrasztási szunet eseten éa forrasztópáka lerakasa elott mindig ügyeljen ra, hogy a forrasztócsucs jol be legyen cinezve. Nagyon lágyan aktivalt foly-asztószernél (no clean) ajánlott Tip Aktivator-t használni a nedvesités fenntartására.

A fütötest / érzekeló és a forrasztócsúcs kozotti atmenet nem szabad szennyezódésnek, idegen testnek vagy sérülésnek befolyasolnia, mivel ez kihat a hörmersekletszabályozás pontosságára.

Vigyazat:

Minding ügyeljen a forrasztócsucs elöirásszerü illeszkedésére.

Tartsa tisztan a fútôtest és a forrasztócsús hóátadó felületeit.

A forro forrasztócsucsot ne tegy le a tiszitószivacsra vagy muanyag felületre.

A forrasztókészülékeket kozepes forrasztócsucshoz illetve fuvokához allitották be. Lehetségesek a csúcs cseréjbjólvagy eltero csusforma hasznalataból eredő elterések.

7. Tartozékok

005 13 120 99	labkapcsoló
005 13 031 99	Tip Aktivator
005 28 126 99	FE javitokészlet

Forrasztócscusok:

005 44 403 99	LT A	1,6 mm	vesó
005 44 405 99	LT B	2,4 mm	vesó
005 44 407 99	LT C	3,2 mm	vesó
005 44 443 99	LT ALX	1,6 mm	hajlitott
005 44 442 99	LT BX	2,4 mm	hajlitott
005 44 412 99	LTH	0,8 mm	vesó
005 44 420 99	LTHX	0,8 mm	hajlitott
005 44 408 99	LTF	1,2 mm	kerek, Ferdére vágott
005 44 444 99	LT BB	2,4 mm	kerek, Ferdére vágott
005 44 445 99	LTCC 3,2 mm	kerek, Ferdére vágott

8. Szállítási terjedelem

vezérlokészülék, elotolóegység, WSF P forrasztópáka
kis szerszám, forrasztópáka-tartó, Hálozati kabel, Üzemeltetési utmutató, Biztonsagiutasítasok

A muszaki valtoztatasok jogat fenntartjuk!

A frissitett üzemeltetési utmutatókat a www.weller-tools.com oldalon találja.

CE-jelolés Egyesült királyságbeli megfelelo ségi jelö

Ártalmatlanitas

Az elektromos és elektronikus berendezesek hulladékait elkülönítve keg gyüjteni és artilmatlanitani. Az ártalmatlanitás elott távolitsa el az izzókat a berendezesekból. A helyi hatóságoknál vagy szakkerstedöjénl tajékoźódjon a hulladékudvarokróls es gyüjtőhelyekröl. A helyi rendelkezesektól fuggöen a kiskereskedők Kötelesek lehetnek az elektromos és elektronikus berendezesek hulladékait ingyenesen visszavenni. Az elektromos és elektronikus berendezesek hulladékainak ürahasznalatalval es ürhasznositásával jaruljon hozza a nyersanyagszükséglet csök Kentéséhez. Az elektromos és elektronikus berendezesek hulladékai érteskes ürhasznosithato anyagokat tartalmaznak, melyek környezetvedelmi szempontból nem megfelelo artilmatlanitás esétén negativ hatassal lehetnek a környezetre és az On egészsègère. Artilmatlanitás elott törölje a hasznalt készüleken levő lehetseges személyes adatokat.

A szennyezett szuroket veszelyes hulladekkent kel kezelni. A kicserelt keszulékalkatrészeket, szurot vagy a hasznalt keszuléket az On orszaganak elorasai szerint artalmatlanitsa.

Symboly

HU EU-megfeleloségi nyilatkozat

Kijelentjuk, hogy a megnevezett termékek teljesitik a következő irányelvek előirasait:

SK EU vyhlaseenie o zhode

A muszaki dokumentacio osszéallitásá jogosult személy.
