Produkttype	Professionel loddestation med automatisk trådfremføring
Mærke	Weller
Model	WSFP 5
Strømforsyning	230 V / 50 Hz
Effekt	90 W
Sikring	T800 mA
Udgangsspænding (opvarmning)	24 V AC
Udgangsspænding (fremføring)	24 V DC
Temperaturområde	50 °C til 450 °C
Temperaturnøjagtighed	± 9 °C
Display	Digital (LED)
Trådfremføringstilstande	SFA (sekventiel) og SFC (kontinuerlig)
Kompatibel tråddiameter	0,5 mm til 0,8 mm
Automatisk temperaturreduktion	Ja, efter 20 min til 150 °C, slukning efter 60 min
Potentialfri kontakt	Ja, 24 V / 20 mA
Potentialudligning	Hård jordforbindelse
Ekstraudstyr	Fodkontakt, indgangsapparat WCB1/WCB2
Vedligeholdelse af drivrulle	Rengøring med messingbørste
Vedligeholdelse af loddespids	Fortinning før opbevaring, brug aktivatorer
Kompatible loddespidser	LT A, LT B, LT C, LT H, LT F, etc.
Medfølgende tilbehør	Loddekolbe WSF P, holder, strømkabel, manual

Ofte stillede spørgsmål - WSFP 5 Weller

Hvordan indstiller jeg temperaturen på WSFP 5 stationen?

Brug tasterne UP og DOWN på kontrolpanelet. Det digitale display viser den blinkende indstillede værdi. Slip tasterne for at vende tilbage til den faktiske temperatur efter ca. 2 sekunder.

Hvordan bruger jeg sekventiel fremføringstilstand (SFA)?

I SFA-tilstand udløser et kort tryk på berøringskontakten (eller fodkontakten) fremføring af en forudindstillet mængde loddetin (1 til 300 trin af 10 ms). Mængden indstilles via UP/DOWN-tasterne efter valg af kanal 2.

Hvordan skifter jeg fra SFA til SFC-tilstand?

Hold kanalvælgertasten (7) nede og tryk på UP for at skifte mellem SFA- og SFC-tilstand. Displayet viser den valgte tilstand.

Hvad gør jeg, hvis trådfremføringen er uregelmæssig?

Rengør drivrullen med en messingbørste. For at få adgang til rullen skal du fjerne fremføringsenheden fra kontrolenheden, klap dækslet op og løft rullen.

Hvad er temperaturområdet for loddespidsen?

Loddespidsens temperatur er kontinuerligt justerbar fra 50 °C til 450 °C med en nøjagtighed på ± 9 °C.

Hvordan vedligeholder jeg loddespidsen?

Før opbevaring af loddekolben, fortin spidsen med loddetin. Brug ståluld eller en spidsaktivator til at rense ikke-fortinnede spidser. Læg ikke den varme spids på en svamp eller plastik.

Hvordan aktiverer jeg temperaturreduktionsfunktionen (Setback)?

Hold tasten UP nede under opstart, indtil displayet viser 'ON'. Temperaturen falder automatisk til 150 °C efter 20 minutters inaktivitet, hvorefter enheden slukker efter 60 minutter.

Hvilke loddetrådsdiametre er kompatible med modellen WSFP 5?

Loddekolben WSF P5 accepterer tråde med diameter 0,5 mm til 0,8 mm. Til større tråde skal du bruge loddekolben WSF P8 (0,8 mm til 1,5 mm).

Hvad gør jeg, når den viste temperatur blinker HI eller LO?

En visning af HI betyder for høj temperatur, LO betyder for lav temperatur. Kontroller temperaturvinduets indstilling og loddespidsen. Hvis problemet fortsætter, kan den potentialfri kontakt være defekt.

Hvordan tilslutter jeg en ekstra fodkontakt?

Tilslut fodkontakten (ref. 005 13 120 99) til den dertil beregnede stikkontakt. Den styrer fremføringen af loddetråden i SFA- eller SFC-tilstand.

BRUGSANVISNING WSFP 5 Weller

Sakerhetsanvisningar

Med forbehäll for tekiska andringar!

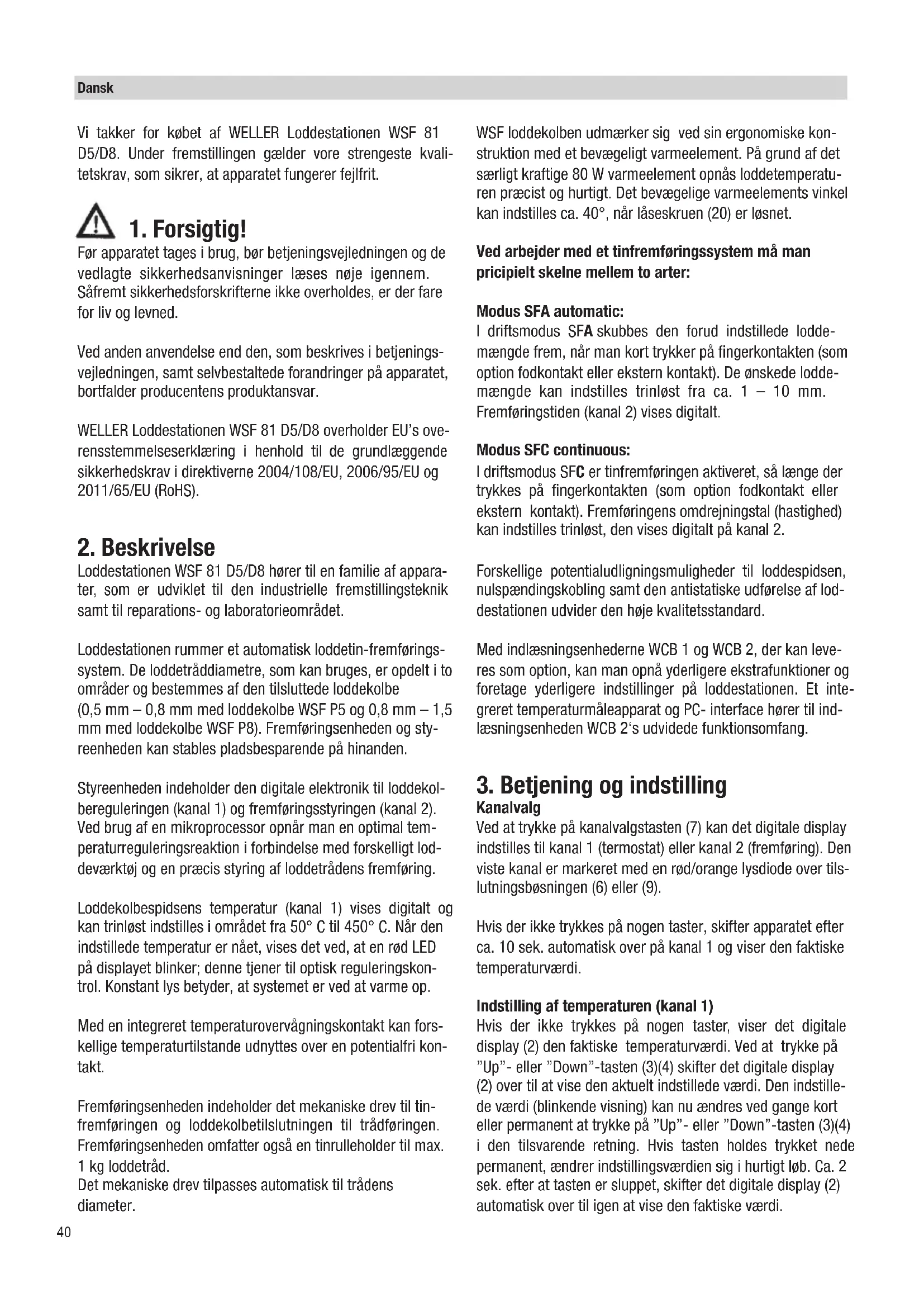

Før apparatet tages i brug, bør betjeningsvejledningen og de vedlagte sikkerhedsanvisninger læses noje igennem. Safremt sikkerhedsforskrifterne ikke overholds, er der fare for liv og levned.

Ved,anden anvendelse end den,som beskrives i betjeningsvejledningen,samt selvbestalteforandringerpappa apparatuset, mortfallder producentensproduktsvar.

WELLER Loddestationen WSF 81 D5/D8 overholder EU's overensstemmelseserklaering i henhold til de grundlaeggende sikkerhedskrav i direktiverne 2004/108/EU, 2006/95/EU og 2011/65/EU (RoHS).

2. Beskrivelse

Loddestationen WSF 81 D5/D8 hörer til en familie af appar- ter, som er udviklet til den industrielle fremstillingsteknik samt til reparations- og labororieområdet.

Loddestationen rummer et automatisk loddetin-fremf.orgingsystem.De loddetraddiametre,som kan bruges,er opdelt i to omrader og bestemmes af den tilslutte oddekolbe (0,5mm - 0,8mm med loddekolbe WSF P5 og 0,8mm - 1,5 mm med loddekolbe WSF P8).Fremf.orgingsenheden og styeenheden kan stables pladsbesparende pa hinanden.

Styreenheden indeholder den digitale elektronik til loddekobereguleringen (kanal 1) og fremf.orgingsstyringen (kanal 2). Ved brug af en mikroprocessor opnär man en optimal temperaturreguleringssreaktion i forbindelse med forskelligt loddevaerktoj og en pracis styring af loddetradens fremf.orging.

Loddekolbespidsens temperatur (kanal 1) vises digitalt og kan trinløst indstilles i området fra 50°C til 450°C . Når den indstillede temperatur er næt, vises det ved, at en rød LED på displayet blinker; dettejener til optisk reguleringskontrol. Konstant lys betyder, at systemet er ved at varme op.

Med en integreret temperaturovervagningskontakt kan forskellige temperaturilstande udnyttes over en potentialfri kontakt.

Fremf.orgsenheden indeholder det mekaniske drev til tinfremforgen og loddekolbetilslutningen til tradforingen. Fremf.orgsenheden omfatter ogsa en tinrulleholder til max. 1 kg loddetrad. Det mekaniske drev tilpasses automatisk til tradens diameter.

WSF loddekolben udmærker sig ved sin ergonomiske konstruktion med et bevægeligt varmeelement. På grund af det særligt kraftige 80 W varmeelement opnås loddetemperaturen præacist og hurtigt. Det bevægelige varmeelements vindel kan indstilles ca. 40° , nar laseskruen (20) er Iøsnet.

Ved arbejder med et tinfremf.orgingsystem mA man pricipielt skelne mellem to arter:

Forskellige potentialudligningsmuligheder til loddespidsen, nulspændingskobling samt den antistatiske udforelse af loddestationen udvder den hoje kvalitetsstandard.

Med indlænsningsenhederne WCB 1 og WCB 2, der kan leveres som option, kan man opná yderligere ekstrafunktioner og foretage yderligere indstillinger på loddestationen. Et integreret temperaturmåleapparat og PC- interface hør er til indlænsningsenheden WCB 2's udvidede Funktionsomfang.

3. Betjening og indstilling Kanalvalg

Hvis der ikke trykkes på nogen taster, skifter apparatet after ca. 10 sek. automatisk over på kanal 1 og viser den faktiske temperaturværdi.

Indstilling at temperature (kanal 1)

Hvis der ikke trykkes på nogen taster, viser det digitale display (2) den faktiske temperaturværdi. Ved at trykke på "Up"-eller "Down"-tasten (3)(4) skifter det digitale display (2) over til at vise den aktuelt indstillede værdi. Den indstillede værdi (blinkende visning) kan nu ændres ved gange kort ell permanent at trykke på "Up"-eller "Down"-tasten (3)(4) i den tilsvarende retning. Hvis tasten holdes trykket nede permanent, ænder indstellingsværdien sig i hurtigt læb. Ca. 2 sek. after at tasten er sluppet, skifter det digitale display (2) automatisk over til ingen at vise den faktiske værdi.

Tekniske data

Indkobling af standardsetback-funktionen: Mens der tændes for apparatet, holdes tasten "UP" trykket, indtil der pa displayet vises "ON". Funktionen slas fra på samme在这方面. Pä displayet vises "OFF" (tilstanden ved leveringen).

Indstilling af fremforgen (kanal 2)

After skift til kanal 2 viser det digitale display (2) omdrejningstallet ved SFC modus aller fremfaringstiden ved SFA modus. Den indstillede vardi kan nu ændres ved flere gange kort eller permanent at trykke på "Up"-eller "Down"-tasten (3)(4) i den tilsvarende retning. Hvis tasten holdes trykket nede permanent, ændrer indstellingsvardien sig i hurtigt læb. Hvis der ikke trykke på nogen taster, skifter apparatet after ca. 10 sek. automatisk over til kanal 1 og viser den faktiske temperaturværdi.

Indstellingsomrader:

SFA modus fremf.orgstid (lodmaengde)

1-300 (10 ms skridt)

SFC modus omdrejningstal (hastighed)

10% - 100%

Hurtig fremf.orging:

Hvis man samtidigt trykker pa tasten "UP" og "DOWN" foregår loddetradsfremf.orgen med max. hastighed (100%) . Det anbefales for at skubbe ny loddetrad ud after udskiftning af tinrullen.

SFA / SFC modus omskiftning:

Hold kanalindstillingstasten (7) trykket nede og indstil den onskede modus med "UP"-tasten (3). På displayet vises den indstillede driftsmodus.

Indstilling temperaturvindue

Tryk på kanalindstillingstaten (7) og "Down" (4) samtidigt. På displayet vises blinkende værdien for det aktuelt indstillede temperaturvindue (i °C/°F) (fra fabrikkens side indstillet på "000").

Fabrikkens indstilling "000" betyder:

Der er slukket for temperaturovervagningskoblingen, og den potentialfrie Kontakt (16) er altid lav-ohmet.

Cvisning

Indstillingen " 001 - 099 " svarer til:

temperaturvinduets storrelse + - 1°C bis + - 99°C

Fvisning

Indstillingen " 001 - 178 " svarer til:

temperaturvinduets størelse +- 1°F bis +-178°F

Potentialfri Kontakt

Hvis loddevaerktojets faktiske temperatur befinder sig inden for det indstillede temperaturvindue (toleranceomrade), kobles den potentialfrie kontakt (16) lav-ohmet. Hvis temperaturen befinder sig.uden for det indstillede temperaturvindue, vises det pa displayet (2) med "HI" (High; temperaturen er for hoj) eller "LO" (Low, temperaturen er for lav) i 2 sek. takt, og den potentialfrie kontakt (16) er hoj-ohmet.

En optokoblers transistorudgang udgør apparatets potentialfrie Kontakt. Derfor skal man vare opmaerksom pa polariteten for den spænding, som skal kobles.

PLUS (+) til pin 2

MINUS (-) til pin 3

Denne kontakt kan belastes med max. 24V / 20mA

Ekstern indlaesningsenhed WCB 2 (option)

Ved drug af en ekstern indlænsningsenhed star følgende Funktioner til rådighed.

Offset:

Den reale foropvarmingstemperatur kan aendres ved at indlaese et temperaturoffset pa ± 40°C

Setback:

Sænkning af den indstillede temperatur til 150°C / 300°F (stand by). Setbacktiden, after at loddestationen er skifet over i stand by-modus, kan indstilles fra 0 - 99 minutter. Setbacktilstanden signaliseres af en blinkende visning af den faktiske vardi. Efter den tredobbelte setbacktid aktiveres AUTO OFF Funktionen. Der slukkes for loddevørktøjet (blinkende streg på displayet). Ved at trykke på en tast eller på fingerkontakten afsluttes setbacktilstanden eller AUTO OFF-tilstanden. Derved bliver den indstillede vardi kort vist.

Lock:

Fastlåsning af indstillingstemperaturen. After fastlåsningen er det ikke muligt at foretageændringer af indstillingstemperaturen og temperaturvinduet på loddestationen.

° C /

Shift af temperaturvisingen fra ° C til F og omvendt. Ved at trykke pa "Down"-tasten under indkoblingen vises den aktuelle temperaturversion.

1 Window:

Begrænsning af temperaturområdet til max. +-99°C i forhold til en temperatur, som er låst fast med “LOCK”-funktionen. Den fastlåste temperatur udgør sa midten af det indstilleige temperaturområde.

Ved apparater med potenialfri kontakt (optokoblerudgang) tjener "WINDOW"-funktionen til at indstille et temperaturvindue. Hvis den faktiske temperatur ligger inden for temperaturvinduet, kobles den potenialfrie kontakt (optokoblerudgangen) igennem.

Cal:

Factory setting FSE (alle indstellingsværddier stilles tilbage pa 0, indstillet temperaturværdi 350°C / 660°F

PC interface:

RS232 (kun WCB 2)

Temperaturmåleapparat:

Integreret temperaturmaleapparat til et termoelement type K (kun WCB 2)

Dertil fjernes styreenheden fra fremforigsenheden. Laget fra fremforigsenheden klappes bagud for at gore fremforigsenheden tilgengelig. Derefter loftes drivhjulet af og renses.

Anvising vedrorende vedligeholdelse af loddekolben WSF P5/P8 / WP / WSP (varmelegeme, spidshylster og loddespids)

Varmelegemet skal rengores alt after, hvor meget loddekolben anvendes.

Rengoring af varmelegemet:

Fjern smudsresterne fra spidshylsteret.

Fjern spidshylsteret ved at lõsne fingermøtrikken/spidshyl-steret. Pas pågressive klemme spidshylsteret (for at undgå at beskadige varmelegemet).

Vedligeholdelse af loddespidsen:

After blyfri lodninger anbefales det altid at vande loddespidosen med lidt loddetin, for loddekolben laegges i holderen. Anvend altid vores staluld til WDC 2 T0051512599 og WDC T0051512499 til rengoring af loddespidsen. Hvis loddespidosen不解 kan vedes, anbefales det at anvende Tip-Activator (T0051303199).

4. ldrifttagning

Fremf.orgingsenheden og styreenheden forbinds elektrisk med hinanden. Stikket (12) stikkes ind i bøsningen (6).

Loddekolbetilslutningerne forbinds med styreenheden og fremf.orgingsenheden. Loddekolbens elektriske tilslutningsstik stikkes ind i styreenhedens 7-polede tilslutningsbøsning (9) og lases fast. Tradforingen fores ind i fremf.orgingsenhedens forbindelseselement (13) indtil stopanslaget og fastgores med klemskruen (17).

Lag loddekolben på sikkerhedsholderen.

Hvis netspændingen er korrekt, forbindes styreenheden med lysnettet (14). Tænd for apparatet (1).

Montering af tinrullen

Afmonter fingermotrikken (19) fra tinrulleholderen. Tinrullen sættes på akstrlen, sä loddeträden afrulles nedad. Tinrullen sikres med fingermotrikken, og tradens begyndelse skubbes ind i indforingsabningen (18).

När der trykkes på "UP"- og "DOWN"-tasten samtidigt, gri- ber drevet fat i loddeträden og transporterer den med max. hastighed. Loddeträden Transporteres, indtil den kan ses ved loddekolbetilforselsdysen (22).

Fremf.orgenshedens lag kan klappes bagud for at gore driveneden tilgengelig, hvis dewet ikke griber fat i loddetragen. Begge daekslets blokeringseleamenter kan abnes ved at dreje dem ca. 90° mod venstre.

Derefter foretages indstillingerne af apparatet som beskrevet i afsnittet "Betjening og indstilling".

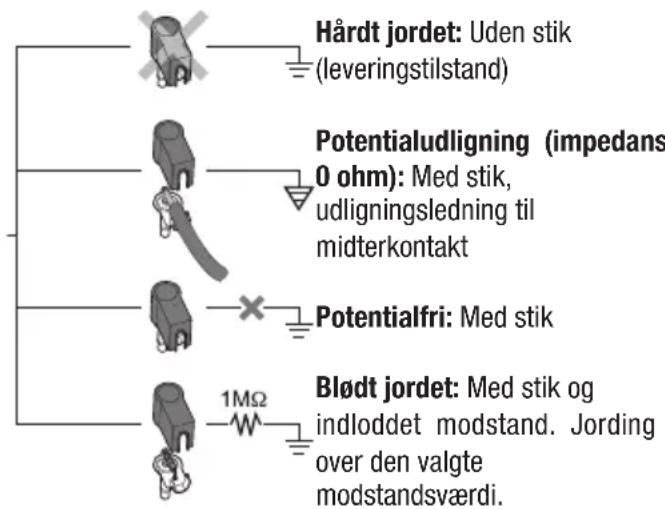

5. Potentialudesigning

Ved forskellig tlikobling til 3,5 mm-bøsningen (8) kan man realisere 4 muligheder.

6. Loddetekniske henvisninger

Ved Forste opvarming skal den selektiv fortinbare loddespids fugtes med lod. Dette fjerner de opbevaringsbetingede oxydag og urenheder fra loddespidsen. Ved loddepauser og for loddekolben lægges hen, skal man altid sorge for, at loddespiden er godt fortinnet. Ved meget mildt aktiverede flusmidler (no clean) anbefales brugen af Tip Aktivator for at opretholde befugtningen.

Overgangen mellem varmelegemet/sensoren og loddespidosen ma ikke hindres af smuds, fremmedlegemer aller beskadigelse, da dette påvirker termostatens nogagtighed.

Bemerk:

Sorg for, at loddespidsen altid sidder korrekt.

Hold varmeoverf.orgingsfladerne fra varmelegemet og loddespidsen ren.

Den varme loddespids违法犯罪.

Loddeapparaterne er justeret til en mellemstor loddespids ell deryse.Der kan forekomme afvigelser,hvis spiden udskiftes ell erved brug af andre spidsformer.

7. Tilbehør

005 13 120 99	Fodkontakt
005 13 031 99	Tip Aktivator
005 28 126 99	FE-aftermonteringssaat

Loddespidser:

005 44 403 99 LT A 1,6 mm measles
005 44 405 99 LT B 2,4 mm/mejsel
005 44 407 99 LT C 3,2 mm measles
005444399LTALX 1,6mm bjoet
005 44 442 99 LT BX 2,4 mm bøjet
005 44 412 99 LT H 0,8 mm measles
0054442099LTHX 0,8mmbøjet
005 44 408 99 LT F 1,2 mm afskræt rund form
005 44 444 99 LT BB 2,4 mm afskræt rund form
005 44 445 99 LT CC 3,2 mm afskræt rund form

8. Leveringsomfang

Sikkerhedshenvisninger

De aktuelle betjeningsvejledninger findes pa www.weller-tools.com.

CE-mærke Britisk konformitetsmærke

Bortskaffelse

Affald af elektrisk og elektronisk udstyr skal indsamles og bortskaffes saerskilt. Fjern lysmidler fra udstyret, inden det bortskaffes. Sporg after genbrugsstationer og indsamlingssteder hos de lokale myndigheder erer din fagforhandler. Alt after de lokale bestemmelser kan detailhandlende vare forpligtede til grat at tage affald af elektrisk og elektronisk udstyr tilbage. Bidrag til at nedbringe behovet for rmaterialer ved at genbruge og genanvende dit affald af elektrisk og elektronisk udstyr. Affald af elektrisk og elektronisk udstyr indeholder vardifulde, genanvendelige materialer, som kan have en negativ effekt pa miljoet og dit helbred ved不信 miljorrigtig bortskaffelse. Slet inden bortskaffelsen personrelaterede data, som matte befindesig pa dit affald af udstyret.

Tilsmudsef tke skal behandles som speciaffald. Bortskaffelse af udskifte dele, ftreller aedre apparater skal ske i henhold til reglne om affaldshandtering i det pagaelende land.

Symbolit

Vi erklær, at de naevnteprodukter opfylder bestemmelserne i folgende direktiver:

Bemyndiger udarbejdelse af den tekniske dokumentation.
