WSFP 5 - Kaynak makinesi Weller - Ücretsiz kullanım kılavuzu

Ürün Tipi	Otomatik tel beslemeli profesyonel lehimleme istasyonu
Marka	Weller
Model	WSFP 5
Güç Kaynağı	230 V / 50 Hz
Güç	90 W
Sigorta	T800 mA
Çıkış Gerilimi (Isıtma)	24 V AC
Çıkış Gerilimi (Besleme)	24 V DC
Sıcaklık Aralığı	50 °C - 450 °C
Sıcaklık Hassasiyeti	± 9 °C
Ekran	Dijital (LED)
Tel Besleme Modları	SFA (Sıralı) ve SFC (Sürekli)
Uyumlu Tel Çapı	0,5 mm - 0,8 mm
Otomatik Sıcaklık Düşürme	Evet, 20 dakika sonra 150 °C'ye düşer, 60 dakika sonra kapanır
Potansiyelsiz Kontak	Evet, 24 V / 20 mA
Potansiyel Dengeleme	Sert topraklama
Opsiyonlar	Pedal anahtarı, WCB1/WCB2 giriş cihazı
Tahrik Silindiri Bakımı	Pirinç fırça ile temizleme
Uç Bakımı	Saklamadan önce kalaylayın, aktivatör kullanın
Uyumlu Uçlar	LT A, LT B, LT C, LT H, LT F, vb.
Verilen Aksesuarlar	WSF P lehim havyası, stand, güç kablosu, kılavuz

Sık sorulan sorular - WSFP 5 Weller

WSFP 5 istasyonunda sıcaklık nasıl ayarlanır?

Kontrol panelindeki UP ve DOWN tuşlarını kullanın. Dijital ekranda yanıp sönen ayar değeri görünür. Yaklaşık 2 saniye sonra tuşları bırakın, gerçek sıcaklığa döner.

Sıralı besleme modu (SFA) nasıl kullanılır?

SFA modunda, dokunmatik anahtara (veya pedala) kısa bir basış, önceden ayarlanmış bir miktar lehimin (1 ila 300 adım 10 ms) beslenmesini tetikler. Miktar, kanal 2 seçildikten sonra UP/DOWN tuşları ile ayarlanır.

SFA modundan SFC moduna nasıl geçilir?

Kanal seçme tuşuna (7) basılı tutun ve UP tuşuna basarak SFA ve SFC modları arasında geçiş yapın. Ekran seçilen modu gösterir.

Tel besleme düzensiz olursa ne yapmalı?

Tahrik silindirini pirinç fırça ile temizleyin. Silindire erişmek için besleme ünitesini kontrol cihazından ayırın, kapağı açın ve silindiri kaldırın.

Ucun sıcaklık aralığı nedir?

Uç sıcaklığı sürekli olarak 50 °C ile 450 °C arasında ayarlanabilir, hassasiyet ± 9 °C'dir.

Lehim ucu bakımı nasıl yapılır?

Havyayı kaldırmadan önce ucu kalaylayın. Kalaylanamayan uçları temizlemek için çelik yünü veya uç aktivatörü kullanın. Sıcak ucu sünger veya plastik üzerine koymayın.

Sıcaklık düşürme (Setback) fonksiyonu nasıl etkinleştirilir?

Cihazı açarken UP tuşuna basılı tutun, ekranda 'ON' yazısı görünene kadar bekleyin. Sıcaklık, 20 dakika hareketsizlikten sonra otomatik olarak 150 °C'ye düşer ve 60 dakika sonra cihaz kapanır.

WSFP 5 modeli ile uyumlu lehim teli çapları nelerdir?

WSF P5 lehim havyası, 0,5 mm ila 0,8 mm çaplı telleri kabul eder. Daha büyük teller için WSF P8 havya (0,8 mm ila 1,5 mm) kullanın.

Ekranda HI veya LO yanıp sönüyorsa ne yapmalı?

HI görüntüsü sıcaklığın çok yüksek, LO ise çok düşük olduğunu gösterir. Sıcaklık penceresi ayarını ve ucu kontrol edin. Sorun devam ederse, potansiyelsiz kontak arızalı olabilir.

Opsiyonel pedal anahtarı nasıl bağlanır?

Pedal anahtarını (ref. 005 13 120 99) ilgili prize takın. SFA veya SFC modunda lehim teli beslemesini kontrol etmeyi sağlar.

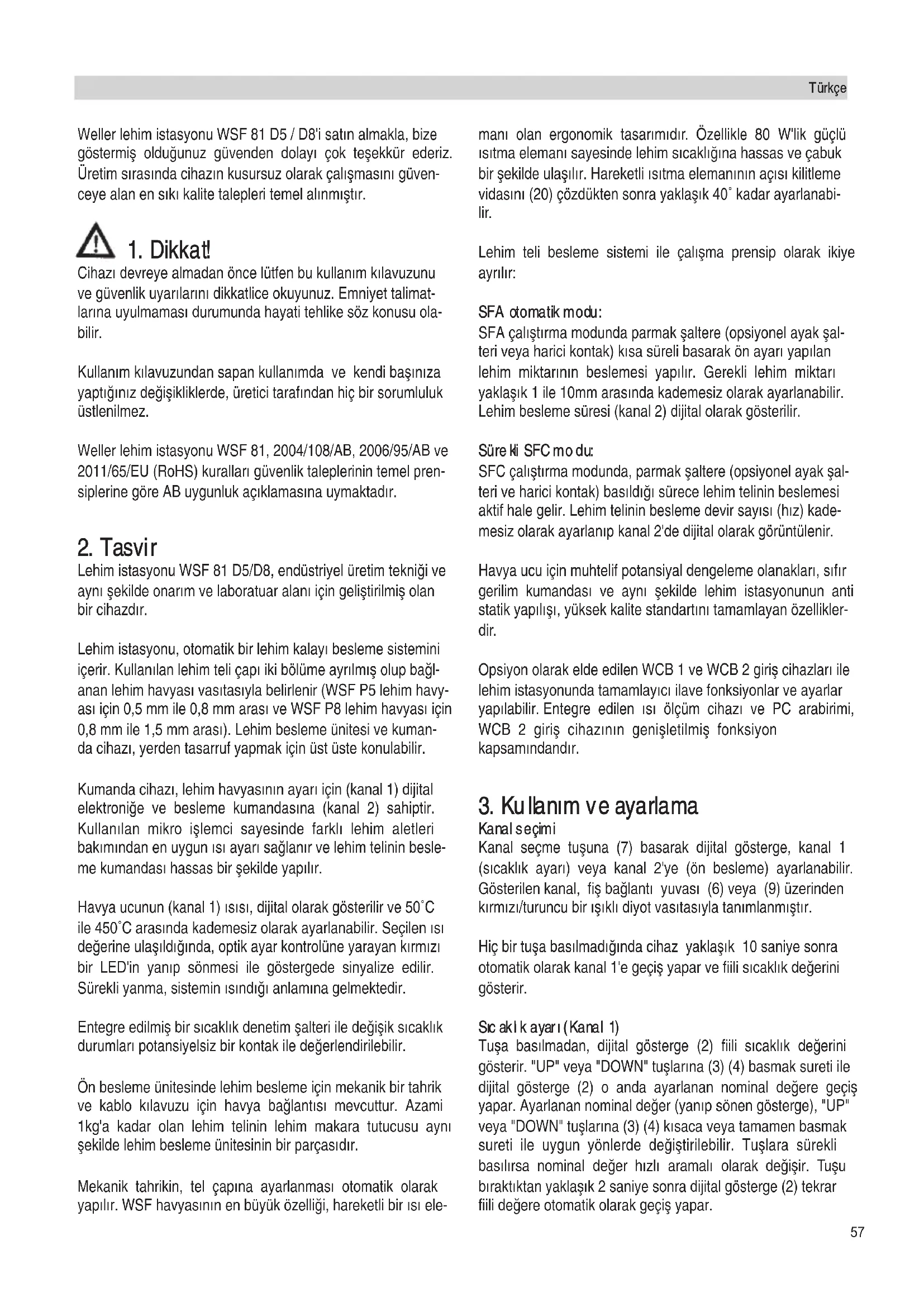

KULLANIM KILAVUZU WSFP 5 Weller

1 Sebeke salteri
2. Dijital gõsterge
3. "UP" (yukari) tusu
4. "DOWN" (asagi) tusu
5. Kanal seçimi / besleme fonksiyonu östergesi
6. Besleme unitesi baglanti yuvasi
7. Kanal seçme tuşu
8. Potansiyal dengeleme fiş yuvasi
9. Lehim havyasi baglanti yuvasi
10. Kanal seçme / Lehim havyasi optik ayar kontrolü
11. Besleme unitesi kapağınin kilidi
12. Besleme unitesi baglanti doketi
13. Lehim havyasi kablo baglantisi

1. Sǐtovy vypínač
2. Displej
3. Tlačítko UP
4. Tlačitko DOWN
5. Indikace zvoleníkanálu/funkce podávání
6. Zásuvka pro pripojeni podávací Jednotky
7. Tlačitko volby kanálu
8. Zdfka pro vyrovná potenciálu
9. Zásuvka pro prípojen páčeky
10. Indikace zvoleníkanálu / opticka kontrola regulace páječky
11. Zajistovaci privky vika podavacij Jednotky
12. Připojovaci zástrčka podávaci Jednotky

13. Prípojka pro vedeni dratu páječky

14. Wącznik sieciowy

15. Wskaznik cyfrowy
16. Przycisk UP
17. Przycisk DOWN
18. Wskaznik wyboru kanalu / funkcjapodajnikowa
19. Gniazdo przyłączeniowe jegnostki podajnikowej
20. Przycisk wyboru kanalu
21. Gniazdo wyrównania potencjalu
22. Gniazdo przyȩczeniowej lutownicy
23. Wskaznik wyboru kanalu / Optyczna kontrola regulaci lutownicy
24. Pokrywa blokujaca Jednostki podajnikowej
25. Wtyczka przyłączeniowa jegnostki podajnikowej

26. Przyntage dla prowadzenia lutowia lutownicy

27. halózati kapcsoló

28. digitális kijelzó
29. UP gomb
30. DOWN gomb
31. csatornaválasztás / elótolás
    kijelzo
32. elotoloegyseg csatlakozhüvelye
33. csatornavaliasztó gomb
34. Potencialkiegyenlito hovelv
35. Forrasztópáka csatlakozóhuvelye
36. csatornaválasztás / forrasztópáka optikai szabályozóellenörzöjének kijelzöje
37. elotoloegység fedelenek reteszelése
38. elotoloegyseg csatlakozodugoja

39. forrasztópáka drótvezetöjenek
    csatlakozója

40. Sietovy vypinač

41. Digitányukazovatef
42. Tlacidlo UP
43. Tlačidlo DOWN
44. Ukazovatef vyber kanálov / posunovacia funkcia
45. Pripájacia zásuvka posunovacej Jednotky
46. Tlacdido volby kanalu
47. Prípojka pre vyrovnanie napātia
48. Zásuvka pre pripojenie spajkovačky
49. Ukazovatel' vyber kanálov / optická kontrola regulácie spajkovačky
50. Blokovanie veka posunovacej\ jednotky
51. Zástrčka prípojky posunovacej jestnotky

52. Pripojka vedenia drótu spájkovačky

53. Omrežno stikalo

54. Digitalni prikaz
55. Tipka UP
56. Tipka DOWN
57. Prikaz izbira kanala / funkcjaja podajanja
58. Prikljucna doza enote za podajanje
59. Tipka za izbiro kanala
60. Puša za izenačevanje potenciala
61. Prikljucna doza za spajkalnik
62. Prikaz izbira kanala / vizualna kontrola regulacione spajkalnika
63. ZaporaPokrova enote za podajanje
64. Prikljuci vtič enote za podajanje

65. Prikljucek za vodenjeŽice spajkalnika

66. Vorgululiti

67. Digaalnäidik
68. "UP" klahv
69. "DOWN" klahv
70. Kanalivaliku näidik / ettenihkefunktsoon
71. Ettenihkeseadeldise ühendspuks
72. Kanalivaliku klahv
73. Potentsiaalide uhtlustuspuks
74. Jootekolvi uhenduspuks
75. Kanalivaliku naidik / jootekolvi optiline reguleerimiskontroll
76. Ettenihkeseadeliske katte fiksaator
77. Ettenihkeseadeldise
    ühenduspistik

78. Jootekolvi traadijuhiku uhenskoht

79. Tinklo jungiklis

80. Skaitmeninis indikatorius
81. Mygtukas „UP"
82. Mygtukas „DOWN"
83. Kanalu pasirinkimo indikatorius / pastumos fungkija
84. Pastumos bloko prijungimo lizdas
85. Kanalu pasirinkimo mygtukas
86. Potencialuy islyginimo lizdas
87. Lituoklio prijungimo lizdas
88. Kanalu pasirinkimo indikatorius / lituoklio optiné valdymo kontrolè
89. Pastumos bloko uždarymo dangtelis
90. Pastūmos bloko prijungimo kistukas 12. Pieslēguma spraudnis Padeves
91. Lituoklio vielos kreipiamosios juntgis vienība
92. Pieslegums lodamura stiepees vadotnei

1.MpeKOB npeKbCBAu
2.LuΦpOBA uHnIkaua
3. ByToH "UP"
4. ByToH "DOWN"
5.Индикад，在борна KaHа /ПобавATEнHaФункдя
6. CbeHnHTeHa 6yKca, noJaBaunia 6JOK
7. Bytoh 3a n360p Ha KaHai
8.Букca 3a n3paBnBaHe Ha NToTeHnJaJI
9. CbeDHHITeJIHa 6yKca 3a IIOJIHHka
10.ИндикадияиборHa KaHan / onTnueH KOHTpoJI Ha peryInpaHTo Ha nOraHnKa
11. Kanak 3a 6nokpobka noaabau 6nok
12. CbeHnTeHeN 6noK
13. CbeHnTeI 3a TeIOBoDeHe I0rJIHK

1. Comutator de retea
2. Afisaj digital
3. Tasta „UP“
4. Tasta „DOWN“
5. Afisarea selectarii canalului / functie de avans
6. Mufa de conectare a unitatii de avans
7. Tastă de selectare a canalului
8. Mufa pentru egalizarea de poteniial
9. Mufa de connectare a ciocanului de lipit
10. Afisarea selectarii canalului / controlul optic al setarilor ciocanului de lipit
11. Blocare capac unitate de avans
12. Fisa de conectare unitate de avans

13. Racord pentru ghidarea sârmei ciocan de lipit

14. Mrezna sklopka

15. Digitalni zaslon
16. Tipka „UP“
17. Tipka „DOWN“
18. Prikaz odabira kanala / Operacija punjenja
19. Prikljucna uticnica jeginica punjenja
20. Tipka za odabir kanala
21. Uticnica za izjednačavanje potencijala
22. Prikljucna uticnica za lemilo
23. Prikaz odabira kanala / opticka kontrola upravljanja lemilo
24. Poklopac za zakljucavanje jedinica punjenja
25. Priključni utižać jeginica punjenja
26. Prikljucak za upravljanjeŽicom lemilo

4D9R685/1

409868972

1. Netzanschluss
2. Netzsicherung
3. Anschlussbuchse für externe Auslösung und potentialfreiem Kontakt.
4. Klemmschraube für Lötkolbendrahtführung
5. Drahteinführung
6. Rändelmutter für Zinnrollenbefestigung
7. Collegamento a rete
8. Fusibile di rete
9. Presa di collegamento per dispositivo di azionamento esterno e contatto libero da potenziale
10. Vite di bloccaggio per il connettore del tubo per il filo di lega allo stilo saldante.
11. Guida per inserimento filo di lega.

12. Dado zigrinato per fissaggio roccetti di stagno.

13. Connecteur secteur

14. Fusible secteur
15. Prise pour le déclenchement externe et le contact libre de potentiel
16. Vis de serrage pour le guide fil du fer à souder
17. Entrée du cable

18. Ecrou moité pour la fixation de la bobine de soudure

19. Main power connection

20. Main fuse
21. Connecting socket for external triggering and floating contact
22. Clamping screw for the soldering iron wire lead
23. Wire infeed

24. Knurled nut for attaching older roll

25. Netaansluiting
    15.Netzekering.

26. Aansluitbus voor externe activering en potenialvrij contact.
27. Klemschroef voor soldeerdraadge leiding
28. Draadinvoer.

29. Kartelmoer voor bevestiging rol soldeertin.

30. Natanslutting

31. Natsakring
32. Anslutnng for extern utlosning och potentialfri kontakt
33. Lasskruv for lódkolvens trádstyrning
34. Trädinmatning

35. Räflad mutter für fastsätting av tennrulle.

36. Conexión de red

37. Fusible
38. Manguito de conexión para activación externa y contacto libre de potencial
39. Tornillo de fijación para guía de hilo del soldador
    18 Pasa-hilos
40. Tuerca moleteada para sujetar el rollo de esteño
41. Verkkolijtanta
42. Päävirtäpiirkatkaisin
43. Liétantārasia ulkoiselle laukaisulle ja potentaialivapaille kosketimelle
44. langenohjaimen lukitusruuvi
45. Langanohjaus

46. Pyalletty mutteri tinarullan kiinnitykseen

47. Sǐtová prípojka
    15 Sǐtová pojistka

48. Pripojovaci zasuvka pro externi spinani a bezpotencialovk kontakt.
49. Stahovací sroub pro vedení drátu páječky
    18.Zavedeni dratu
50. Ryhovana matrice pro upevneni civky cínu
51. Sietová prípojka
52. Sietovy istic
53. Pripojovacia zásuvka pre externé spinanie a bezpotencialovykontakt.
54. Zaisfovacia skrutka pre vedenie drótu spájkovačky
55. Zavedenie dròtu
56. Vrúbková ná matica na upevnenie zvitku scinom
57. Lizdas elektrós tinklui prijungti
58. Tinklo saugiklis
59. Prijungimo lizdas išoriniam jjungimui ir nepotencialiniam kontaktui.
60. Lituoklio vielos kreipiamosios fiksavimo varztas
61. Vielos ivadas

62. Verzlé alavo ritinéliui tvirtinti

63. Nettilslutning

64. Netsikring
65. Tilslutningsbøsning til ekstern udlossning og potentialfri kontalt
66. Klemskrue til loddekolbens tradfaring
67. Tradabng

68. Fingermotrik til fastgorelse af tinrullen

69. ţύνδεησι Οτοῦλκτρίοδικιθου

70. Agpala nλektpkoδiktou
71. Suvδεπρία unòdoxη γia εξωτερικη ενεργοποιση και γia ελεύθερη δυναμκού επαφή
72. Bida oukpatnoq odnyou oupaotokolntpiou
73. Eioaywyn oumuatos

74. Aulakwto Tepikoxyioia n otepewon Tou kapouaiou kaotitepou

75. Przyjacze sieciowe

76. Bezpiecznik siciowy
77. Gniazdo przyłączeniowe dla zewn trznego wyzwolenia i bezpotencjłowego złacza.
78. Sruba zaciskowa dla prowadnika lutowia
79. Prowadnik lutowia
80. Nakr tka radelkowa dla mocowania szpuli z cyna
81. Omrežni priključek
82. Omrežna varovalka
83. Prikljucna doza za zunanje aktiviranje in kontakt brez potenciala.
84. Privojni vijak za vodiloŽice spajkalnika
85. Vodilna odprtina
86. Narebričena matica za pritrditev koluta zŽico
87. Pieslegums tiklam
88. Elektribas tikla drošibas elements
89. Piesleguma bukke arejai iedarbinasanai un bezpotenciala kontaktam.
90. Fiksacijas skruve lodamura stieples vadotnei
91. Stieplets ivade

92. Regulejami uzgriezni alvas ritula
    nostiprināsanai

93. Ligação à rede

94. Fusivel de rede
95. Tomada para ligaçao do disparo externo e contacto isen to de potencial
96. Parafuso de fixação para a guia de arame do ferro de soldar
    18 Entrada de arame
97. Porca serrilhada para a fixação do rolo de estanho
98. Sebeke baglantisi
99. Sebeke sigortasi
100. Harici devreye alma ve potansiyel bakimindan serbest kontak icin baglanti fiş yuvasi.
101. Lehim havyasi kablo baglantisi icin klemens vidasi
102. Kablo baglantisi
103. Lehim makarasini sabitlemek icin tirtillisomun
104. halózati csatlakozás
105. halózatiBiztositék
106. külso kioldó és pontencialmentes erintkezcsiatlakozóhuvelye
107. forrasztópáda drótvezetójének rögzítócsavarja
108. drótbvezetés
109. recézett anyag az ontekercs rögzítésere
110. Vorgupistik
111. Vörgukaitse
112. Valise sisselulitamise ja potentsiaalivaba kontakti uhenduspuks.
113. Jootekolvi traadijuhiku klemmkruvi
114. Traadi sisseviik

115. Tinarullikinnituse mutter

116. Bykca 3a BkHouBaHe B MpeXkaTa
     15.Мреков пedingашитenv

117. CbeHnHTeHaTa 6yKcA 3a BbHJHO 3aDeiCTBaHe n 6e3 noTeHuaJ KOHTaKT.
     17.3ateratehen BnHT 3a TeIOBOeHETO na noJIHHka
118. TeNoBoJeHe

119. RaKa c Na3b6Ka 3a 3akpenBaHe 3a MaKapa KaJaeh npinoi

120. Racord la retea

121. Siguranta de retea
122. Mufă de conectare pentru declanse externăși contact fara potențial.
123. Šurub de blocare pentru ghidarea sârmei pentru ciocanul de lipit
124. Intrarea sarmei

125. Piulita striata pentru fixarea rolelor de cositor

126. Mrežni priključak

127. Mrežni osigurac
128. Utičnica za vanjsko oslobadanje i bespotencijalni kontakt.
129. Stezni vijak za upravljanje lemilom Žicom
130. Unos zice
131. Narezna matica za pricvršćivanje rolne od kositra

Weller lehim istasyonu WSF 81 D5 / D8'i satin almakla, bize gostermis oldugunuz givenden dolayi cok teşekür ederiz. Üretim sirasinda cihazin kusursuz olarak calismasini givencye alan en siki kalite talepleri temel alinmistir.

1. Dikkat!

Cihazi devreye almadan once luften bu kullanim kilavuzunu ve guvenlik uyarilarini dikkatlice okuyunuz. Emniyet talimatlarina uyulmaması durumunda hayati tehlike soz konusu olabilir.

Kullanim kilavuzundanapan kullanimda ve kendi basiniza yaptiginiz degisikliklerde, ureti carafindan hi bir sorumluk ustlenilmaz.

Weller lehim istasyonu WSF 81, 2004/108/AB, 2006/95/AB ve 2011/65/EU (RoHS) kurallari güvenlik taleplerinin temel prensiplerine gore AB uygunluk aciklamasina uymaktadir.

2. Tasvir

Lehim istasyonu WSF 81 D5/D8, endüstriyel uretim teknişi veayoşkilde onarim ve laboratuar alanı icin gelistirilmigi olan bir cihazdir.

Lehim istasyonu, otomatik bir lehim kalayi besleme sistemi icerir. Kullanilan lehim teli capi iki bolume ayrilmis olup baglanan lehim havyasi vasitasiya belirlenir (WSF P5 lehim havyasi icin 0,5 mm ile 0,8 mm arasi ve WSF P8 lehim havyasi icin 0,8 mm ile 1,5 mm arasi). Lehim besleme unitesi ve kumanda cihazi, yerden tasarruf yapmak icin ust utste konulabilir.

Kumanda cihazi, lehim havyasinin ayari icin (kanal 1) djitale elektronige ve besleme kumandasina (kanal 2) sahiptir. Kullanilan mikro islemci saysinde farkli lehim alelteri bakimindan en uygun isi ayari saglanir ve lehim telinin besleme kumandasi hassas bir sekilde yapilir.

Havya ucanun (kanal 1) isisi, lijital olarak gosterilir ve 50°C ile 450°C arasinda kademesiz olarak ayarlanabilir. Seilenisi degerine ulasildiginda, optik ayar kontrolüne yarayan kirmizi bir LED'in yanip sonmesi ile gostergede sinyalize edilir. Surekli yanma, sistemin isindigi anlamina gelmektedir.

Entegre edilmis bir sicutlik denetim salteri ile degisik sicutlik durumlari potansiyelsiz bir kontak ile degerlendirilebilar.

On besleme unitesinde lehim beslme icin mekanik bir tahrk ve kablo kilavuzu icin havya baglantisi mevcuttur. Azami 1kg'a kadar olan lehim telinin lehim makara tutucusu ayin sekilde lehim beslme unitesinin bir parcasidir.

Mekanik tahrkin, tel capina ayarlanmasi otomatik olarak yapilir. WSF havyasinin en buyuk ozelliigi, hareketli bir 1s ele

mani olan ergonomik tasarimidir. Özellikle 80 W'lik gülü istma elmani sayesinde lehim sicutigiina hassas ve cabuk bir sekilde ulasilir. Hareketli istma elmaninin acisi kilitlevidasin (20) gozdukten sonra yaklaşk 40° kadar ayarlanabilir.

Lehim teli besleme sistemi ile calisma prensipormalikikiye ayrilir:

SFA otomatik modu:

SFA calistirma modunda parmak saltere (opsyonel ayak salteri veya harici kontak) kisa sureli basarak on ayari yapilan lehim miktarin besulesmi yupilir. Gerekli lehim miktari yaklasik 1 ile 10mmarasinda kademesiz olarak ayarlanabilir. Lehim besleme suresi (kanal 2) dijital olarak gosterilir.

Sure Ni SFC modu

SFC calistirma modunda, parmak saltere (opsiyonel ayak salteri ve harici kontak) basildigi surece lehim telinin beslemesi aktif hale gelir. Lehim telinin beslme devir sayisi (hiz) kademesiz olarak ayarlanip kanal 2'de dijital olarak görtunülenir.

Havya 院校 iin muhtelif potansiyal dengeleme olanakları, sifir gerilim kumandası ve ayin sekilde lehim istasyonunun anti statik yapilişi, yüksek kalite standartı tamamlayan öziliklerdir.

Opsyon olarak elde edilen WCB 1 ve WCB 2 giris cihazlari ile lehim istasyonunda tamamlayici ilave fonksiyonlar ve ayarlar yapilabir. Entegre edilen isi olcum cihazi ve PC arabirimi, WCB 2 giris cihazinin genisletilmis fonksiyon kapsamindandir.

3. Kullanim ve ayarlama

Kanal secimi

Kanal seçme tuşuna (7) basarak dijital进展情况, kanal 1 (sicaklik ayari) veya kanal 2'ye (on beşleme) ayarlanabilir. Gösterilen kanal, fiş baglanti yuvasi (6) veya (9) uzerinden kırkızı/turuncu bir isikl diyot vasısta olayla tanılmıstir.

Hic bir tuşa basilmadiğnda cihaz yaklaşık 10 saniye sonra otomatik olarak kanal 1'eGPCiç yapar ve fiili sicaklik degerini gosterir.

Scakayari (Kanal 1)

Tuşa basilmadan, dijital进展情况 (2) fiili sicutluk degerini进展情况. "UP" veya "DOWN" tuşlarina (3) (4) basmak sureti ile dijital进展情况 (2) oanda ayarlanan nominal进展情况 yapar. Ayarlanan nominal进展情况 (yanip sönen进展情况), "UP" veya "DOWN" tuşlarina (3) (4) kisaca veya tamamen basmak sureti ile uygun yönlerde进展情况 bilir. Tuşlara surekli baslirsa nominal进展情况 hizl aramali olarak进展情况. Tuşubiraktiktan yaklaşık 2 saniye sonra dijital进展情况 (2) tekrar fili进展情况 otomatik olarak进展情况 yapar.

Teknk bilgiler

Boyutlar (B X T X H): 120 X 217 X 199 mm

Sebeke gerilimi: 230V / 50Hz

Cikis gerilimi: 24 VAC (Kanal 1); 24 VDC (Kanal 2)

Guc: 90 W

Sigorta: T800mA

Sicaklik ayari: kademesiz 50°C - 450°C

Hassasiyet: + - 9°C

Potansiyel dengelemesi: Ana durumu usulüne uygun topraklanmis

Standartolarak geniyeset etme

Lehim havyasin kullanilmadiği durumlarda, 120 dak. sonra Stand byaGPC ve 150°C' nin (300°F) alta duser. 3 defalik bir gerije set etme suresinden (60 dak.) sonra "AUTO OFF" fonksiyonu aktif durumaGPC. Havya kapatilir.

Standart olarak gerije set etme fonksiyonunun devreye alinmasi: Cihazi devreye alirken gosterreichede "ON" gorenunceye kadar "UP" tusu basili tutulmaldir. Kapatmak icin ayni yontem uygulanir. Gostergede "OFF" gorenur (Teslimat durumu).

Cok hassas havya uclarinin kullanilmasi durumunda calisma gvenligi engellenebilir.

Beslemeayari (Kanal 2)

Kanal 2'ye减免 yaptiktan sonra dijital gõsterge (2), SFC modunda devir sayisin i veya SFA modunda beslme suresini goesterir. Ayarlanan deger, "UP" veya "DOWN" tuşlarina (3) (4) kisaca veya tamamen basmak sureti ile uygun yönlerde degi-stirilebilir. Tuşlara surekli basilirsa nominal deger hizli aramali olarak degisir. Hicbir tusa basilmadiğnda cihaz yaklaşk 10 saniye sonra otomatik olarak kanal 1'e减免 yapar ve fillisiçaklik degerini goesterir.

Ayarama alanlar

SFA modu beslme suresi (Lehim miktan)

1-300 (10ms'lik adimlar)

Lehim makarasini degistirdikten sonra lehim telini tekrar itmek icin tavsiye edilir.

SFA/SFC moduna geis y ma:

Kanal seçme tuşu (7) basii tutulup, "UP" tuşu (3) ile istenilen mod ayarlanir. Göstergede ayarlanan calistirma modu belirir.

Sicaklik penceresinin ayarlanmasi

Kanal seçme tusu (7) ve "DOWN" (4) tusuna aynianda basilmadir. Göstergede güncel olarak ayarlanan isi penceresinin degeri (°C / °F olarak) yanip sonerek görünür (Fabrikada "000""a ayarlanmistr).

Fabrikada ayarlanan "000" su anlama gelmektedir: Sicaklik denetim salteri dapatilmigi ve potansiyel bakimindan serbest kontak (16) halayuksek om'ludur.

°C östergesie

"001-099" ayan:

• • 1°C ile + - 99°C arasindaki sicaklik penceresinin

degerine tekabul eder

F gostergesi

"001-178"ayari:

• -1°F ile +-178°F arasindaki sicaklik penceresinin

degerine tekabul eder

Potansiyelszkontak

Havyan fili sicutligi, ayarlanan sicutlik penceresinin (tolerans genisligi) dahilinde ise potansiyal bakimindan serbest kontoa (16) du suk om'lu olarak kumanda edilir. Sicutlik, ayarlanan sicutlik penceresinin disinda bulunuyorsa, bu, gostergede (2) "HI" (High; sicutlik cok yuksek) vya "LO" (Low, sicutlik cok dusuk) ile olmak uzere 2 saniyelik taktlar halinde goruntulenir ve potansiyel bakimindan serbest kontak (16) yuksek omlu olur.

Optik olarak baglantiyi saglayan elemanin transistor cikişi, cihazin potansiyel bakimindan serbest kontagini olusturur. Dolayisiyla kutuplu olarak baglanan gerilmlore dikkat edilmelidir.

Pin 2'ye ARTI (+) baglanir

Pin 3'e EKSI (-) baglanir

Bu kontak azami 24 V / 20mA ile yüklenebilir

Harici giri cihaz1 WCB2 (Opsiyon)

Harici bir giris cihazinin kullanilmasi halinde asagidaki fonksiyonlar kullanima sunulur.

C0et

Gerek lehim havyasi sicakligi, isi ofsetinin girilmesi saysinde + / - 40°C civarinda degistirilebilir.

Deigerigieisetme:

Ayarlanan nominal sicakligin 150°C / 300°F' eDFSurulmesi (Stand by). Geriye set etme suresi, lehim istasyonu Stand by moduna gehtikten sonra 0 ile 99 dakikaarasinda ayarlanabilir. Geriete durumu, yanip sonen bir fiili deger gostergesile gosterilir. 3 defalik bir gerije set etme suresinden sonra "AUTO OFF" fonksiyonu aktif duruma gecer. Havya devre dibirakilir (gostergede yanip sonen cizgi). Bir tuasa veya parmak salterine basarak geriete etme durumuna veya "AUTO OFF" durumuna son verilir. Bu arada ayarlanan nominal deger kisa sureli olarak goruntulenir.

KKT:

Nominal sicakligin ve sicaklik penceresinin kilitlenmesi.

Kilitlemeden sonra lehim istasyonunda hisbir ayar degisikligi yapilamaz.

C/°F

Sicaklik goftergesinin C'den F'ye veya tam tersine geleç yapmak. Devreye alma sirasinda "DOWN" tuşuna basilırsa,GPCEL sicaklik versiyonu görtüntülenir.

Pencere:

"LOCK" fonksiyonu ile kilitlenen sicaklik vasitasilya isi sahasinin azami + / - 99°C ye sinirlandirmasi.Boyleikle kilitlenen sicaklik, ayarlanabilir sicaklik sahasinin ortasini gosterir.

Potansiyel bakimindan serbest kontaşi (optik devre elmaniçı,)elan cihazlarda, "WINDOW" fonksiyonu sicutlik penceresini ayarlamaya yarar. Fili sicutlik, sicutlik penceresinin dahilinde bulunuyorsa, potansiyel bakimindan serbest olankontak (optik devre elmaniçı,)devreye girer.

Kalibasyon:

Fabrika ayari FSE (Ayar degerlerinin tumu 0'a, nominal sicaklik degerine 350°C / 660°F geri alinmaldir)

Faabimi:

RS232 (sadece WCB 2)

Sicaklk dugum chazi:

K tipi termo eleman icin entegre edilmis sicaklik ölcüm cihazı (sadece WCB 2)

Bakim ve koruma

Düzenli olmayan bir besleme durumunda tahrk carki, bir pirinç FIRCA ile temizlenmelidir. Bunun icin kumanda cihazi,

beslme unitesinden uzaklastirilmaldir. Beslme unitesine ulasabilmek icin beslme unitesinin kapagi, arkaya katlanmaldir. Ardindan tahrik carki kaldirilip temizlenmelidir.

Lütfen lehim kaleimin kulla-nim yogunluguna gore isiticiytemizleyin

Isiticinn temizlenmesi:

Uc yuvasi uzerindeki kir artiklarini temizleyin.

Tirili somunun/uc yuasinin gevsetilerek uc yuasinin cikarilmasi. Bunu yaparken uc yuvalarini ezmeyin (isiticin zarar gormesini onlemek icin).

Temizlemek icin tel firca T0051382799 kullanin

Temizlik seti WDC 2 T0051512699

Temizlik seti WDC T0051512799."

Lehim kalemi ucanun bakimi:

Kursunsuz lehimlemelerden sonra lehim kalemini yataga birakmadan once, lehim kalemi uçunun lehim kalayi ile nemplendirilmesi onerilir. Lehim kalemi ucu temizligi icin her zaman WDC 2 T0051512599 ve WDC T0051512499'a it metal yünümüz kullanin. Nemplendirilemeyen lehim kalemi uzlari icin Tip-Aktivator (T0051303199) kullanıması tavsiye edilir.

4. Devreye alma

Besleme unitesi, kumanda cihazi ile elektrikli olarak birbiri ile baglanmistir. Fis yuvasindaki (6) fis (12).

Havya böglantilari, kumanda cihazi ve besleme üntesi ile böglanmalidir. Havyanin elektrik böglanti doketi, kumanda cihazinin 7 kutuplu böglanti yuvasina (9) takilip kilitlenmelidir. Kablo girisi, besleme üntesinin böglanti elemanina (13) tahdit noktasina gelinceye kadar surumlendi ve bir klemens vidasi (17) ile sikiştinlmalidir.

Havya emniyet altligina konulmaldir.

Sebeke gerilimi dokru ise kumanda cihazi sebeke (14) ile baglanmalidir. Cihaz aqlmalidir (1).

Lehim makarasi monte edilmelidir

Lehim makarası tutucusunun tırkı somunu (19) seksülme dir.
Lehim makarası, lehim teli asağiya.Doğru açilacak sekilde mile dokulmaldir. Lehim makarası,tirkı somun ile emniyete alınmalar ve tel baslangı, girş deliğine (18) itilmeldir.

"UP" ve "DOWN" (yukari ve asaği) tuşlarina aynianda basarak lehim teli tahrik tarafindan kavranir ve azami hizla nakledilir. Lehim teli, lehim havyasi giris memesinde (22) belirinceye kadar hareket ettirilmelidir.

Lehim teli, tahrik tarafindan kavranmadiigi takdirde, tahrik unitesine ulasabilmek icin besleme unitesinin kapaig arkaya kaldirilmalidir. Kapaing her iki kilitleme elemani yaklasik sola dokru 90° cevrilerek acilir.

Ardindan "Kullanim ve ayar" bolünde olduğu gibi cihaz ayar-lari yapilir.

5. Potansi yel dengele mesi

3,5 mm'lik circiri fiis yuvasinin (8) di baglantisin farkli bir sekilde yaparak 4 varasyon gerekteletilibir.

6. Lehim teknişi ile ilgili bilgiler

Ilk isitmada havya ucu lehim ile sivanmaldir. Bu, depolamadan kaynaklanan havya ucundaki oksit tabakalarini ve kirleri giderir. Lehimleme molalarinda ve havyayi alfiga koymadan once havya unun iyice lehim ile sivandigina dikkat edilmeli dir. Etkinligi cok az olan lehim sivilarinda (no clean), havya unun lehim ile iyisivamasini saglamak icin activator tipleri tavsiye edilir.

Isitma elemani/sensör ve havya ucuarasindaki geçis, kir, yabancisim veyahasardan dolayetekilenmemelidir,aksi taktdirde sicutlik ayarinin hassaiyeti engellenmis olur.

Dkkat:

Havyaucunun, havyayaiyi sekilde oturmasina dkkat edilmeldir.

Isitma elemani ve havya uyunun isi iletme yüzeyleri temiz tutulmalidir.

Kizgin havya ucu, temizlemese sengerinin uzerine veya plastik yüeylere konulmamaldir.

Lehim ci hazlari, ortalama bir havya ucu veya memesi icin ayarlanmi stir. Uc degistirmeden veya baska sekildeki uclarin kullanlmasi ile sapmalar meydana gelebilir.

7. Aksam listesi

005 13 120 99

Ayak salteri

0051303199

Aktivator (aktif hale getirici) tipi

005 28 126 99

FE-ek donanim kiti

Havya ucu:

005 44 403 99 LT A 1,6 mm keksi

005 44 405 99 LT B 2,4 mm keksi

005 44 407 99 LT C 3,2 mm keksi

005 44 443 99 LT ALX 1,6 mm bukulmus

005 44 442 99 LT BX 2,4 mm bukulmus

005 44 412 99 LT H 0,8 mm keksi

005 44 420 99 LT HX 0,8 mm bukulmus

005 44 408 99 LT F 1,2 mm yuvarlak sekilli olarak

egri kesisimi

005 44 444 99 LT BB 2,4mm yuvarlak sekilli olarak

egri kesisimi

0054444599LTCC

3,2 mm yuvarlak sekilli olarak

egri kesisimi

8. Tesimat kapsami

Kumanda cihazi

Besleme unitesi

WSF P havyalar

Kücuk alet

Havya altiigi

Sebeke kablosu

Kullanim kilavuzu

Güvenlik uyanlari

Teknikdegiklikbrin haki sakhdir!

Guncell emi is kullanim klavuzlarini www.weller-tools.com sayfasinda bulabirshiz

SFC continuous üzemmod:

CE isareti Britanya uyumluluk isareti

imha etme

Atik elektrikli ve elektronik esylar ayrilarak biriktilmeli ve bertaraf edilmidirler. Bertaraf etmeden once cihazlarin icindeki lambalari cikartiniz. Yerel makamlara veya saticiniza geri donusum tesisleri ve atik toplama merkezlerinin yerlerini danisiniz. Yerel yonetmeliklere gore perakende saticlar atik elektrik li ve elektronik esylarari ucret talep etmeden geri almak zorunda olabilirer. Atik elektrikli ve elektronik esylarimizi tekr kullanarak ve geri donusume vererek ham madde gereksiminin az tutulmasina katkida bulununuz. Atik elektrikli ve elektronik esylar, cevreye uygun sekilde bertaraf edilmidiklerinde cevre ve sagliginiz uzerinde olumsuz etkilere neden olabilen degerli, tekr kullanilabilir malzemeler icerirler. Bertaraf etmeden once atik esyaniz icinde mevcut olabilen sahsinizla ilgili bilgileri siliniz.

Kirlenmis ftilreler ozel atik olarak islem gormelidir. Deigistirdiginiz cihaz parcalari, filtre veya eski cihazlar iulkenizdeki yonetmelikere gore imha ediniz.

Symboly

TR AB uygunluk beyani

Adi geen urunlerin, asagida yer alan yonergelerdeki gereklilikleri kariladigi bayan ederiz:

Teknik belgelerin olusturulmasi icin tam yetkiye sahiptir.
