KASUTUSJUHEND WSFP 5 Weller

EE Eesti Tähelepanu! | Kirjeldus | Kasutuspõhimõte | Seadme kasutuselevõtt | Potentsiaalide ühtlustuspuks | TööjuhisedJootmine|Tarvikud|Tarnesisu

5. Kanalivaliku näidik /

6. Ettenihkeseadeldise ühendspuks

7. Kanalivaliku klahv

8. Potentsiaalide ühtlustuspuks

9. Jootekolvi ühenduspuks

10. Kanalivaliku näidik / jootekolvi

13. Jootekolvi traadijuhiku ühenskoht

16. Välise sisselülitamise ja

potentsiaalivaba kontakti ühenduspuks.

17. Jootekolvi traadijuhiku klemmkruvi

18. Traadi sisseviik

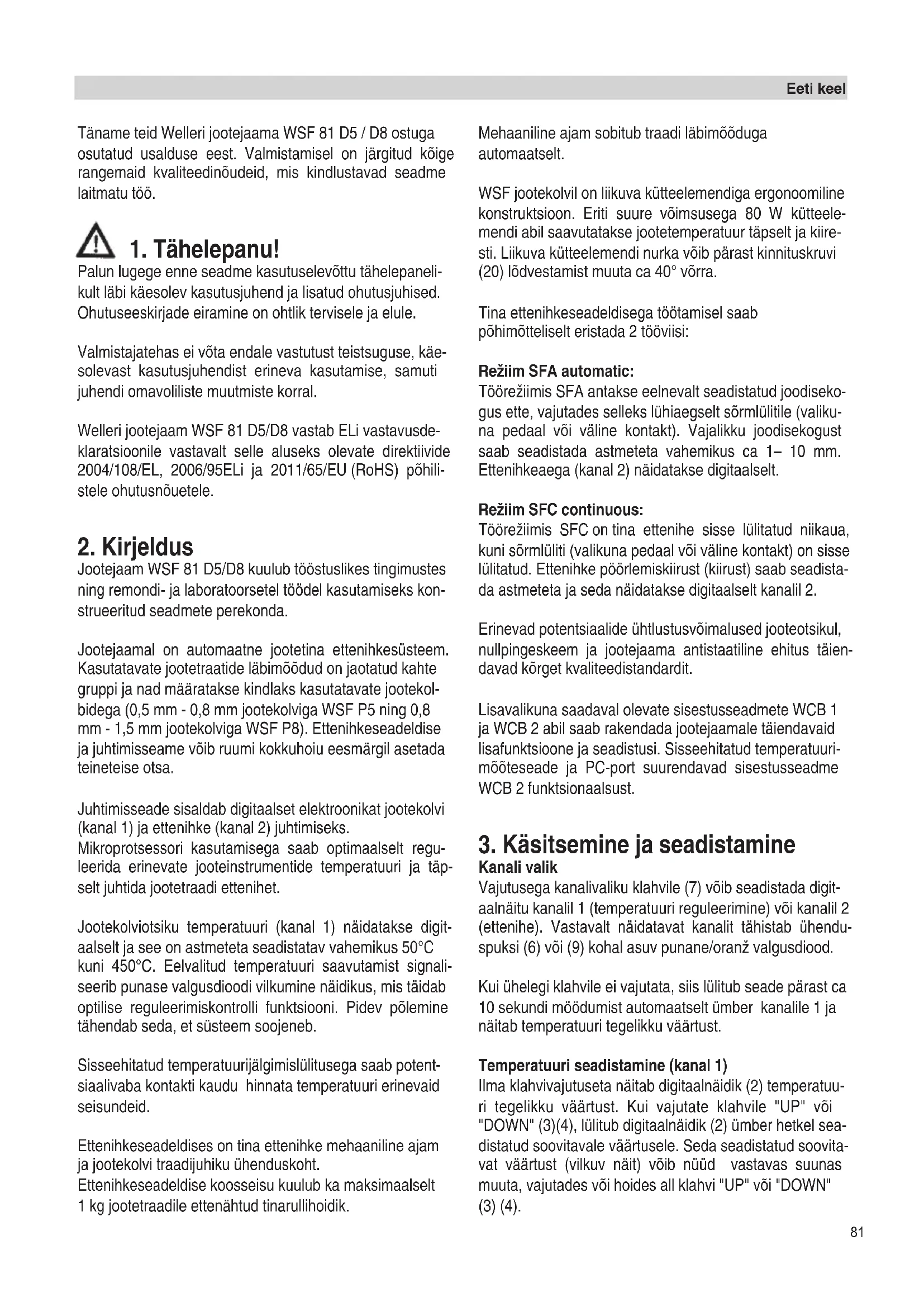

Täname teid Welleri jootejaama WSF 81 D5 / D8 ostuga osutatud usalduse eest. Valmistamisel on järgitud kõige rangemaid kvaliteedinõudeid, mis kindlustavad seadme laitmatu töö.

Palun lugege enne seadme kasutuselevõttu tähelepaneli- kult läbi käesolev kasutusjuhend ja lisatud ohutusjuhised. Ohutuseeskirjade eiramine on ohtlik tervisele ja elule. Valmistajatehas ei võta endale vastutust teistsuguse, käe- solevast kasutusjuhendist erineva kasutamise, samuti juhendi omavoliliste muutmiste korral. Welleri jootejaam WSF 81 D5/D8 vastab ELi vastavusde- klaratsioonile vastavalt selle aluseks olevate direktiivide 2004/108/EL, 2006/95ELi ja 2011/65/EU (RoHS) põhili- stele ohutusnõuetele.

Jootejaam WSF 81 D5/D8 kuulub tööstuslikes tingimustes ning remondi- ja laboratoorsetel töödel kasutamiseks kon- strueeritud seadmete perekonda. Jootejaamal on automaatne jootetina ettenihkesüsteem. Kasutatavate jootetraatide läbimõõdud on jaotatud kahte gruppi ja nad määratakse kindlaks kasutatavate jootekol- bidega (0,5 mm - 0,8 mm jootekolviga WSF P5 ning 0,8 mm - 1,5 mm jootekolviga WSF P8). Ettenihkeseadeldise ja juhtimisseame võib ruumi kokkuhoiu eesmärgil asetada teineteise otsa. Juhtimisseade sisaldab digitaalset elektroonikat jootekolvi (kanal 1) ja ettenihke (kanal 2) juhtimiseks. Mikroprotsessori kasutamisega saab optimaalselt regu- leerida erinevate jooteinstrumentide temperatuuri ja täp- selt juhtida jootetraadi ettenihet. Jootekolviotsiku temperatuuri (kanal 1) näidatakse digit- aalselt ja see on astmeteta seadistatav vahemikus 50°C kuni 450°C. Eelvalitud temperatuuri saavutamist signali- seerib punase valgusdioodi vilkumine näidikus, mis täidab optilise reguleerimiskontrolli funktsiooni. Pidev põlemine tähendab seda, et süsteem soojeneb. Sisseehitatud temperatuurijälgimislülitusega saab potent- siaalivaba kontakti kaudu hinnata temperatuuri erinevaid seisundeid. Ettenihkeseadeldises on tina ettenihke mehaaniline ajam ja jootekolvi traadijuhiku ühenduskoht. Ettenihkeseadeldise koosseisu kuulub ka maksimaalselt 1 kg jootetraadile ettenähtud tinarullihoidik. Mehaaniline ajam sobitub traadi läbimõõduga automaatselt. WSF jootekolvil on liikuva kütteelemendiga ergonoomiline konstruktsioon. Eriti suure võimsusega 80 W kütteele- mendi abil saavutatakse jootetemperatuur täpselt ja kiire- sti. Liikuva kütteelemendi nurka võib pärast kinnituskruvi (20) lõdvestamist muuta ca 40° võrra. Tina ettenihkeseadeldisega töötamisel saab põhimõtteliselt eristada 2 tööviisi: ReÏiim SFA automatic: TööreÏiimis SFA antakse eelnevalt seadistatud joodiseko- gus ette, vajutades selleks lühiaegselt sõrmlülitile (valiku- na pedaal või väline kontakt). Vajalikku joodisekogust saab seadistada astmeteta vahemikus ca 1– 10 mm. Ettenihkeaega (kanal 2) näidatakse digitaalselt. ReÏiim SFC continuous: TööreÏiimis SFC on tina ettenihe sisse lülitatud niikaua, kuni sõrmlüliti (valikuna pedaal või väline kontakt) on sisse lülitatud. Ettenihke pöörlemiskiirust (kiirust) saab seadista- da astmeteta ja seda näidatakse digitaalselt kanalil 2. Erinevad potentsiaalide ühtlustusvõimalused jooteotsikul, nullpingeskeem ja jootejaama antistaatiline ehitus täien- davad kõrget kvaliteedistandardit. Lisavalikuna saadaval olevate sisestusseadmete WCB 1 ja WCB 2 abil saab rakendada jootejaamale täiendavaid lisafunktsioone ja seadistusi. Sisseehitatud temperatuuri- mõõteseade ja PC-port suurendavad sisestusseadme WCB 2 funktsionaalsust.

3. Käsitsemine ja seadistamine

Kanali valik Vajutusega kanalivaliku klahvile (7) võib seadistada digit- aalnäitu kanalil 1 (temperatuuri reguleerimine) või kanalil 2 (ettenihe). Vastavalt näidatavat kanalit tähistab ühendu- spuksi (6) või (9) kohal asuv punane/oranÏ valgusdiood. Kui ühelegi klahvile ei vajutata, siis lülitub seade pärast ca 10 sekundi möödumist automaatselt ümber kanalile 1 ja näitab temperatuuri tegelikku väärtust. Temperatuuri seadistamine (kanal 1) Ilma klahvivajutuseta näitab digitaalnäidik (2) temperatuu- ri tegelikku väärtust. Kui vajutate klahvile "UP" või "DOWN" (3)(4), lülitub digitaalnäidik (2) ümber hetkel sea- distatud soovitavale väärtusele. Seda seadistatud soovita- vat väärtust (vilkuv näit) võib nüüd vastavas suunas muuta, vajutades või hoides all klahvi "UP" või "DOWN" (3) (4). Eeti keel82 Kui hoiate klahvi pidevalt allavajutatuna, muutub valitud väärtus kiiresti. Umbes pärast 2 sekundi möödumist klahvi vabastamisest lülitub digitaalnäidik (2) automaatselt taas ümber tegeliku väärtuse näitamisele. Standard-setback Kui jooteinstrumenti ei kasutata, langetatakse temperatuur pärast 20 minuti möödumist automaatselt ümber Stand by väärtusele 150°C (300°F). Pärast kolmekordse Setback- aja (60 min) möödumist lülitatakse sisse "AUTO-OFF" funktsioon. Jootekolb lülitatakse välja. Standard-setback funktsiooni sisselülitamine: Hoidke seadme sisselülitamisel klahvi "UP" (3) allavajutatatuna kuni ekraanile ilmub ON. Väljalülitamisel toimige analoog- selt. Näidikusse ilmub "OFF" (seadistus tarnimisel valmi- stajatehasest). Väga peente jooteotsikute kasutamisel võib usaldusväärsus olla piiratud. Ettenihke seadistamine (kanal 2) Pärast ümberlülitamist kanalile 2 näitab digitaalnäidik (2) SFC reÏiimis pöörlemiskiirust või SFA reÏiimis ettenihke- aega. Seda seadistatud väärtust saab nüüd vastavas suu- nas muuta, vajutades või hoides all klahvi "UP" või "DOWN" (3) (4). Kui hoiate klahvi pidevalt allavajutatuna, muutub valitud väärtus kiiresti. Kui ei vajutata ühelegi klah- vile, siis lülitub seade pärast ca 10 sekundi möödumist automaatselt ümber kanalile 1 ja näitab temperatuuri tege- likku väärtust. Seadistusalad: SFA reÏiim ettenihkeaeg (joodise kogus)

1 - 300 (10ms sammudega)

SFC reÏiim pöörlemiskiirus (kiirus) 10% - 100% Kiirettenihe: Kui vajutate üheaegselt klahvidele "UP" ja "DOWN", toi mub jootetraadi ettenihe max kiirusega (100%). Soovitatav kasutada jootetraadi edasilükkamiseks pärast tinarulli vahetamist. SFA / SFC reÏiimi ümberlülitamine: Hoidke kanalivaliku klahv (7) allavajutatuna ja seadistage soovitud reÏiim klahvi "UP" (3) abil. Näidikusse ilmub seadistatud tööreÏiim. Temperatuuriakna seadistamine Vajutage üheaegselt kanalivalikuklahvile (7) ja klahvile "DOWN" (4). Näidikusse ilmub vilkuvalt aktuaalselt seadi- statud temperatuuriakna väärtus (°C/°F) (valmistajateha- ses seadistatud "000"). Valmistajatehase seadistus "000" tähendab: Temperatuurijälgimislülitus on välja lülitatud ja potentsiaalivaba kontakt (16) on alati väikeseoomiline. °C näit Seadistus " 001 – 099 " tähendab: Temperatuuriakna suurus + - 1°C kuni + - 99°C °F näit Seadistus " 001 – 178 " tähendab: Temperatuuriakna suurus +- 1°F kuni + - -178°F Potentsiaalivaba kontakt Kui jooteinstrumendi tegelik temperatuur asub seadistatud temperatuuriakna piires (tolerantsiväljas), siis lülitatakse potentsiaalivaba kontakt (16) madalaoomiliseks. Kui tem- peratuur jääb väljapoole seadistatud temperatuuriakent, siis näidatakse seda näidikus (2) 2 sekundilises taktis näi- duga "HI" (High; temperatuur liiga kõrge) või "LO" (Low, temperatuur liiga madal) ja potentsiaalivaba kontakt (16) on kõrgeoomiline. Seadme potentsiaalivabaks kontaktiks on optokoppleri transistori väljund. Sellepärast tuleb pöörata tähelepanu lülitatava pinge polaarsusele. PLUS (+) pin 2 MINUS (-) pin 3

Eeti keel Tehnilised andmed Mõõtmed (L X S X K): 120 X 217 X 199 mm Võrgupinge: 230 V / 50 Hz Väljundpinge: 24 VAC (kanal 1); 24 VDC (kanal 2) Võimsus: 90 W Kaitse: T800mA Temperatuuri reguleerimine: astmeteta 50°C – 450°C Täpsus: + - 9°C Potentsiaalide ühtlustamine: Põhiasendis püsivalt maandatud83

Koormata võib seda kontakti maksimaalselt kuni 24 V / 20 mA Väline sisestusseade WCB 2 (lisavalikuna) Välise sisestusseadme kasutamisel saab kasutada järgmisi funktsioone. Offset: Jooteotsiku tegelikku temperatuuri võib temperatuurioffse- ti sisestamisega muuta +/- 40°C võrra. Setback: Seadistatud soovitava temperatuuri langetamine 150°C / 300°F (Stand by)-le. Setback-aeg, pärast mille möödumist jootejaam lülitub Stand by reÏiimi, on seadistatav vahemi- kus 0 – 99 minutit. Setback-olekut näidatakse tegeliku väärtuse vilkuva näiduga. Pärast kolmekordse Setback- aja möödumist lülitatakse sisse "AUTO-OFF" funktsioon. Jooteinstrument lülitatakse välja (vilkuv kriips näidikus). Kui vajutate mõnele klahvile või sõrmlülitile, lõpetatate Setback-oleku või "AUTO OFF" oleku. Sealjuures näida- takse lühiaegselt seadistatud väärtust. Lock: Soovitava temperatuuri ja temperatuuriakna lukustamine. Pärast lukustamist ei saa jootejaama seadistusi muuta. °C/°F: Temperatuurinäidu ümberlülitamine °C-lt °F-le ja vastupi- di. Kui vajutate sisselülitamise ajal klahvile "DOWN", näi- datakse aktuaalset temperatuurivarianti. Window: Temperatuuriala piiramine kuni maksimaalselt +/-99°C-le, lähtudes "LOCK" funktsiooni abil lukustatud temperatuu- rist. Lukustatud temperatuur asetseb seega seadistatud temperatuuripiirkonna keskel. Potentsiaalivaba kontaktiga seadmetel (optokoppleri väl- jund) kasutatakse temperatuuriakna seadistamiseks "WINDOW" funktsiooni. Kui tegelik temperatuur on tempe- ratuuriakna piires, siis lülitatakse potentsiaalivaba kontakt (optokoppleri väljund) kokku. Cal: Factory setting FSE (kõikide seadistatavate väärtuste tagasiasetamine 0, temperatuuri soovitav väärtus 350°C/660°F) PC- port: RS232 (ainult WCB 2) Temperatuuri-mõõteseade: Sisseehitatud temperatuurimõõteseade K tüüpi termoelemendile (ainult WCB 2) Hooldamine Ebaühtlase ettenihke korral tuleks ajamiratast messingist harja abil puhastada. Selleks tuleb juhtimisseade ettenih- keseadeldise küljest maha võtta. Et ettenihkeseadeldisele ligi pääseda, tuleb avada selle kaas suunaga tahapoole. Seejärel võtke ajamiratas välja ja puhastage. Jootekolvi WSF P5/P8 / WP / WSP hooldusjuhised (Küttekeha, jooteotsiku kate, jooteotsik) Palun puhastage jootekolvi küt- tekeha vastavalt kasutussage- dusele. Küttekeha puhastamine: Eemaldage mustus jooteotsiku kattelt. Keerake pöidlakruvi/jooteotsiku kate lahti ja eemaldage jooteotsiku kate.Seejuures ei tohi jooteotsiku katet kokku suruda (et vältida küttekeha kahjustamist). Kasutage puhastamiseks terasharja T0051382799 Puhastuskomplekt WDC 2 T0051512699 Puhastuskomplekt WDC T0051512799. Jooteotsiku hooldamine: Pärast tinavaba jootmist on soovitatav jooteotsikut enne jootekolvi hoidikusse asetamist jootetinaga niisutada. Kasutage jooteotsiku puhastamiseks alati meie terasvilla WDC 2 T0051512599 ja WDC T0051512499. Jooteotsikute puhul, mida ei ole võimalik niisutada, kasu- tage Tip-Activator'it (T0051303199).

Ühendage ettenihkeseadeldis elektriliselt juhtimisseadmega. Pistik (12) puksi (6) sisse. Ühendage jootekolvi ühendused juhtimisseadme ja ettenihkeseadeldisega. Ühendage jootekolvi elektriühen- duspistik juhtimisseadme 7-kontaktilise ühenduspuksiga (9) ja lukustage. Viige traadijuhik ettenihkeseadeldise ühenduselemendi (13) sisse kuni piirajani ja kinnitada klemmkruviga (17). Eeti keel84 Asetage jootekolb ohutushoidikusse. Korrektse võrgupinge korral ühendage juhtimisseade võrku (14). Lülitage seade sisse (1). Paigaldage tinarull kohale Eemaldage tinarulli hoidiku mutter (19). Lükake tinarull võlli otsa nii, et jootetraat rullitakse maha suunaga alla- poole. Fikseerige tinarull mutriga ja lükake traadi ots sis- seviiguavast sisse (18). Kui vajutate üheaegselt klahvidele "UP" ja "DOWN", haa- rab ajam jooteraadi ja lükkab seda max kiirusega edasi. Laske jooteraadil edasi liikuda kuni selle väljailmumiseni jootekolvi juurdeviigudüüsist (22). Ettenihkeseadeldise kaant saabk avada suunaga taha- poole, et pääseda ajamile juurde siis, kui ajam ei peaks jootetraati haarama. Kaane kahte lukustuselementi saab avada, pöörates neid ca 90° vasakule. Seejärel seadistage seade vastavalt lõigule "Käsitsemine ja seadistamine".

5. Potentsiaalide ühtlustamine

3,5 mm lülitatava ühenduspuksi (8) erineva lülitamise teel saab rakendada 4 variatsiooni. Püsivalt maandatud: Ilma pistikuta (tarneasend) Potentsiaalide ühtlustamine (takistus 0 oomi): Pistikuga, ühtlustusjuhe keskkontaktis Potentsiaalivaba: Pistikuga Pehmelt maandatud: Pistiku ja külgejoodetud takistiga. Maandamine valitava suurusega takisti kaudu.

6. Jootmisalased soovitused

Esmakordsel soojendamisel niisutage selektiivselt tinaga kaetav jooteotsik joodisega. See eemaldab jooteotsikult sinna hoidmisel tekkinud oksiidikihid ja mustuse. Jootepauside ajal ja enne jootekolvi kõrvalepanekut pöö- rake alati tähelepanu sellele, et jooteotsik oleks tinaga kor- ralikult kaetud. Väga pehmete aktiveeritud räbustite korral (no clean) on niisutamise säilitamiseks soovitav kasutada Tip Aktivator'it. Üleminekukoht küttekeha / anduri ja jooteotsiku vahel ei tohi olla rikutud mustuse, võõrkehade või kahjustustega, sest see avaldab mõju temperatuuri reguleerimise täpsusele. Tähelepanu: Hoolitsege alati, et jooteotsik oleks nõuetekohaselt kinnitatud. Hoidke kuumutuskeha ja jooteotsiku soojusülekandepinnad puhtad. Ärge asetage kuuma jooteotsikut puhastus‰vammile või plastmassist pindadele. Jooteseadmed justeeritakse keskmise suurusega jooteot- siku või düüsi jaoks. Otsiku vahetamine või teistsuguse kujuga otsikute kasutamine võib põhjustada hälbeid.

Juhtimisseade Ettenihkeseadeldis WSF P jootekolb Pisitööriistad Jootekolvi hoidik Võrgujuhe Kasutusjuhend Ohutuseeskirjad Tehnilised muudatused võimalikud! Uuendatud kasutusjuhendi leiate aadressilt www.weller-tools.com.

20. Küttekeha regulaatori kinnitus

21. Juurdeviigutoru klemmkruvi

SümbolSümbol CE-märgis Ühendkuningriigi vastavusmärk Jäätmekäitlus Elektri- ja elektroonikaseadmete jäätmed tuleb koguda eraldi. Valgusallikate jäätmed tuleb seadmetest eemaldada. Küsige oma kohalikust omavalitsusest või jaemüüjalt nõuandeid ringlussevõtu ja kogumispunkti kohta. Olenevalt kohalikest mää

rustest võib jaemüüjal lasuda kohustus võtta elektri- ja elektroonikaseadmeid vastu tasuta. Teie panus elektri- ja elektrooni- kaseadmete jäätmete korduskasutusse ja ringlussevõttu aitab vähendada nõudlust toorainete järele. Elektri- ja elektroonika- seadmetejäätmedsisaldavadväärtuslikketaaskasutatavaidmaterjale,misvõivadkahjustadakeskkondajainimestetervist, kuineideikõrvaldatakeskkonnasõbralikulviisil.Kustutagekõrvaldatavatestseadmetestisiklikudandmed,kuineidsealon. Mustunudltreidtulebkäideldaeriprügina.Käidelgevahetatudseadmeosad,ltridvõivanadseadmedjäätmetenavastavaltTeie riigis kehtivatele eeskirjadele.113
