Tuotetyyppi	Juotoskone (juotin)
Merkki	Weller
Malli	WEP 70
Lämpötila-alue	50 °C - 450 °C (120 °F - 660 °F)
Ottoteho	70 W
Verkkojännite	23 V AC
Lämpötilan nousuaika (50 °C - 350 °C)	28 sekuntia
Yhteensopiva kärkityyppi	ET (sarja)
Yhteensopiva virtalähde	WE 1 (suositeltu)
Käyttötarkoitus	Juottaminen ja juotoksen poistaminen suljetuissa tiloissa, huoneenlämpötilassa
Käyttäjäryhmät	Koulutetut asiantuntijat, ei-asiantuntijat tietyissä tehtävissä
Turvallisuusohjeet	Sähköiskun, palovammojen ja tulipalon riskit; käytä suojavarusteita
Huolto ja kunnossapito	Irrota verkkovirrasta ennen toimenpiteitä, puhdista lämmönsiirtopinnat, vaihda kärjet kylminä
Takuu	12 kuukautta valmistusvirheitä vastaan
Hävittäminen	Ei saa hävittää kotitalousjätteenä (SER-direktiivi)
Standardit ja sertifikaatit	CE, Britannian vaatimustenmukaisuusmerkki, ESD-muotoilu

Usein kysytyt kysymykset - WEP 70 Weller

Mikä on Weller WEP 70:n lämpötila-alue?

Lämpötila-alue on 50 °C - 450 °C (120 °F - 660 °F).

Kuinka paljon tehoa WEP 70 -juotin kuluttaa?

Ottoteho on 70 W.

Minkä tyyppistä kärkeä WEP 70:n kanssa käytetään?

Käytä vain alkuperäisiä ET-tyypin kärkiä (sarja).

Kuinka vaihdan juotinkärjen?

Kärjen vaihto on suoritettava vain kylmänä. Varmista, että laite on irrotettu verkkovirrasta ja jäähtynyt.

Mitkä ovat tärkeät turvatoimenpiteet?

Vältä kosketusta kuumiin kärkiin, älä työskentele jännitteisillä osilla, käytä turvatelinettä, käytä suojalaseja ja pidä lapset loitolla.

Mitä virtalähdettä suositellaan WEP 70:lle?

Suositeltu virtalähde on WE 1. Käytä vain Weller-virtalähteitä.

Voivatko lapset käyttää WEP 70:tä?

Laitetta voivat käyttää 16 vuotta täyttäneet lapset valvonnassa, kun he ovat ymmärtäneet vaarat. Lapset eivät saa leikkiä laitteella.

Kuinka puhdistan ja huollan juotinta?

Pidä kärjen ja lämmityselementin lämmönsiirtopinnat puhtaina. Puhdista säännöllisesti. Vaihda kärjet vain kylmänä.

Mikä on WEP 70:n takuuaika?

Takuu on 12 kuukautta toimituksesta valmistusvirheitä vastaan, edellyttäen asianmukaista käyttöä.

Kuinka hävitän juotimen käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteenä. SER-direktiivin mukaisesti vie se keräyspisteeseen kierrätystä varten.

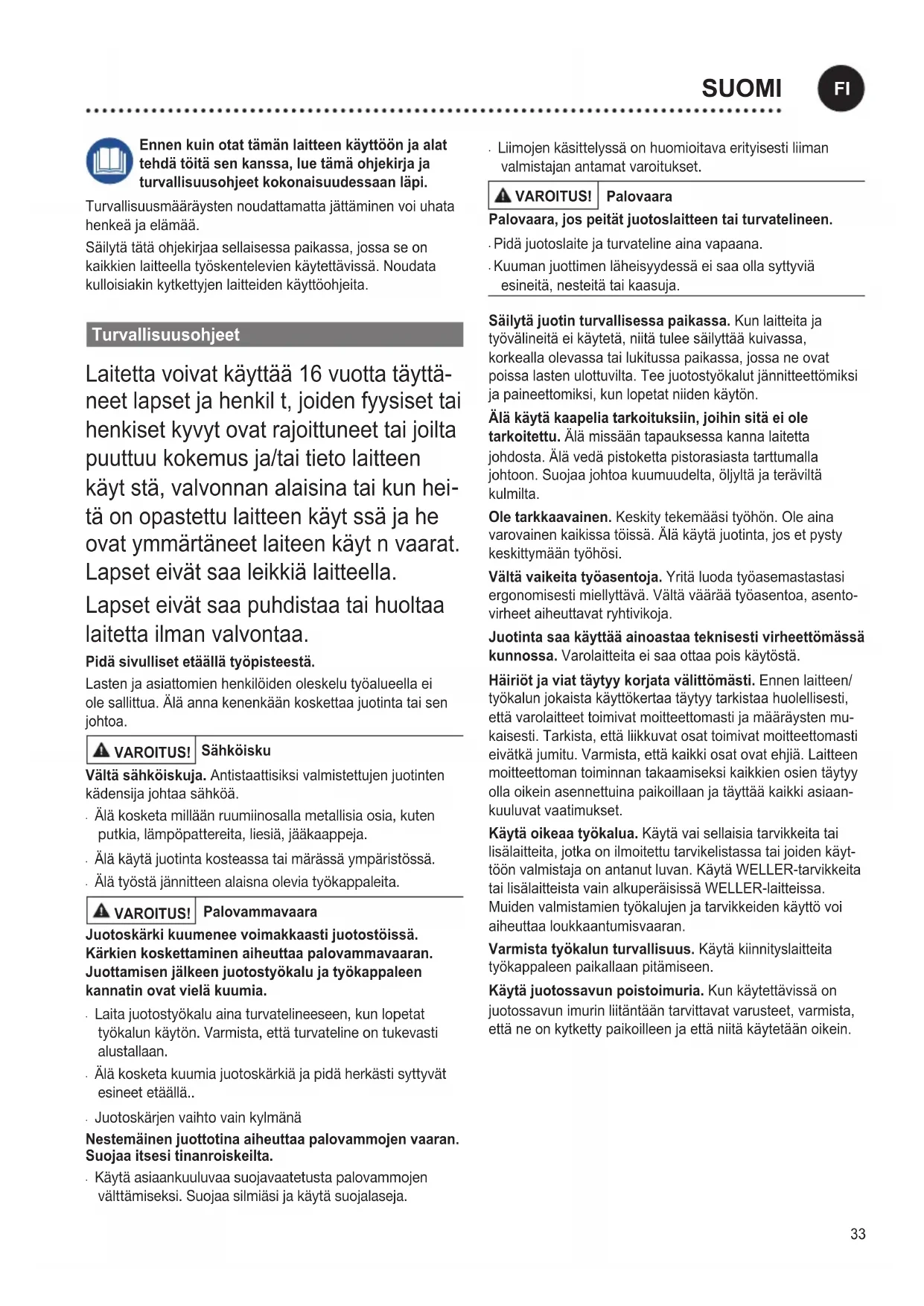

KÄYTTÖOHJE WEP 70 Weller

FI Alkuperäisten ohjeiden käännös

Ennen kuin otat tämän laitteen käyttöön ja alat tehdä töitä sen kanssa, lue tämä ohjekirja ja turvallisuusohjeet kokonaisuudessaan läpi.

Turvallisuusmääräysten noudattamatta jättäminen voi uhata henkeä ja elämää.

Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä. Noudata kulloisiakin kytkettyjen laitteiden käyttöohjeita.

Turvallisuusohjeet

Laitetta voivat käyttää 16 vuotta täyttäneet lapset ja henkil t, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käyt stä, valvonnan alaisina tai kun heitä on opastettu laitteen käyt ssä ja he ovat ymmärtäneet laiteen käyt n vaarat. Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Pidä sivulliset etäällä työpisteestä.

Lasten ja asialtomien henkilöiden oleskelu työalueella ei ole sallittua. Älä anna kenenkään koskettaa juotinta tai sen johtoa.

VAROITUS! Sähköisku

Vältä sähköiskuja. Antistaattisiksi valmistettujen juotinten kädensija johtaa sähköä.

Älä kosketa millään ruumiinosalla metallisia osia, kuten putkia, lämpöpattereita, liesiä, jääkaappeja.

. Älä käytä juotinta kosteassa tai märässä ympäristössä.

. Älä työstä jännitteen alaisna olevia työkappaleita.

VAROITUS! Palovammavaara

Juotoskärki kuumenee voimakkaasti juotostöissä. Kärkien koskettaminen aiheuttaa palovammavaaran. Juottamisen jälkeen juotostyökalu ja työkappaleen kannatin ovat vielä kuumia.

Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön. Varmista, että turvateline on tukevasti alustallaan.

. Älä kosketa kuumia juotoskärkiä ja pidä herkästi syttyvät esineet etäällä..

. Juotoskärjen vaihto vain kylmänä

Nestemäinen juottotina aiheuttaa palovammojen vaaran. Suojaa itsesi tinanroiskeilta.

Käytä asiaankuuluvaa suojavaatetusta palovammojen välttämiseksi. Suojaa silmiäsi ja käytä suojalaseja.

Liimojen käsittelyssä on huomioitava erityisesti liiman valmistajan antamat varoitukset.

VAROITUS!

Palovaara

Palovaara, jos peität juotoslaitteen tai turvatelineen.

. Pidä juotoslaite ja turvateline aina vapaana.

Kuuman juottimen läheisyydessä ei saa olla syttyviä esineitä, nesteitä tai kaasuja.

Säilytä juotin turvallisessa paikassa. Kun laitteita ja työvälineitä ei käytetä, niitä tulee säilyttää kuivassa, korkealla olevassa tai lukitussa paikassa, jossa ne ovat poissa lasten ulottuvilta. Tee juotostyökalut jännitteettömiksi ja paineettomiksi, kun lopetat niiden käytön.

Älä käytä kaapelia tarkoituksiin, joihin sitä ei ole tarkoitettu. Älä missään tapauksessa kanna laitetta johdosta. Älä vedä pistoketta pistorasiasta tarttumalla johtoon. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä kulmilta.

Ole tarkkaavainen. Keskity tekemääsi työhön. Ole aina varovainen kaikissa töissä. Älä käytä juotinta, jos et pysty keskittymään työhösi.

Vältä vaikeita työasentoja. Yritä luoda työasemastastasi ergonomisesti miellyttävä. Vältä vääärää työasentoa, asentovirheet aiheuttavat ryhtivikoja.

Juotinta saa käyttää ainoastaa teknisesti virheettömässä kunnossa. Varolaitteita ei saa ottaa pois käytöstä.

Häiriöt ja viat täytyy korjata välittömästi. Ennen laitteen/työkalun jokaista käyttökertaa täytyy tarkistaa huolellisesti, että varolaitteet toimivat moitteettomasti ja määräysten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jumitu. Varmista, että kaikki osat ovat ehjiä. Laitteen moitteettoman toiminnan takaamiseksi kaikkien osien täytyy olla oikein asennettuina paikoillaan ja täyttää kaikki asiaankuuluvat vaatimukset.

Käytä oikeaa työkalua. Käytä vai sellaisia tarvikkeita tai lisälaitteita, jotka on ilmoitettu tarvikelistassa tai joiden käyttöön valmistaja on antanut luvan. Käytä WELLER-tarvikkeita tai lisälaitteista vain alkuperäisissä WELLER-laitteissa. Muiden valmistamien työkalujen ja tarvikkeiden käyttö voi aiheuttaa loukkaantumisvaaran.

Varmista työkalun turvallisuus. Käytä kiinnityslaitteita työkappaleen paikallaan pitämiseen.

Käytä juotossavun poistoimuria. Kun käytettävissä on juotossavun imurin liitäntään tarvittavat varusteet, varmista, että ne on kytketty paikoilleen ja että niitä käytetään oikein.

Juottaminen

Lue kulloinkin käytettävän Wellerin valmistaman -syöttöyksikön käyttöohjekirja ja noudata siinä annettuja ohjeita.

Käytä vain alkuperäisiä Weller-juotoskärkiä!

Juotoskärkien käsittely

Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juotteella. Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerrokset ja epäpuhtaudet.

Huolehdi työtaukojen yhteydessä ja ennen juotoskolvin syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.

. Älä käytä liian syövyttäviä juoksutteita.

- Huolehdi aina siitä, että juotoskärjet on kiinnitetty asianmukaisesti paikoilleen.

. Valitse mahdollisimman alhainen käyttölämpötila.

. Valitse mahdollisimman suuri käyttösovellukselle sopiva juotoskärkimuoto Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.

Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialaisesti juotoskärjen ja juotoskohdan välillä.

Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä pois päältä tai käytä Weller-toimintoa, joka alentaa lämpötilaa käyttötaukojen ajaksi.

Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin pidemmäksi ajaksi säilytykseen.

Anna juotetta suoraan juotoskohtaan, ei juotoskärjen päälle.

. Älä kohdista mitään mekaanista voimaa juotoskärjelle.

Tarkoituksenmukainen Käyttö

Syöttöyksikkö WELLER juotostyökaluille.

Käytä juotoskolvia yksinomaan käyttöohjekirjassa neuvotulla tavalla juottamiseen ja juotosten irrottamiseen tässä ilmoite-tuilla edellytyksillä.

Juotoskolvia saa käyttää vain Weller -syöttöyksiköiden kanssa.

Tätä laitetta saa käyttää vain huonelämpötilassa ja sisätiloissa. Suojaa kosteudelta ja suoralta auringonpaisteelta.

Käyttäjäryhmät

Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.

Työvaihe Käyttäjäryhmät
Juotosparametrien esia-setus	Teknisen koulutuksenomaava ammattihenkilöstö
Sähköisten varaosienvaihto	Sähköasentajat
Huoltovälien esiasetus Turvallisuusammattilaiset
Laitteen käyttöSuodattimen vaihto	Työntekijät
Laitteen käyttöSuodattimen vaihtoSähköisten varaosienvaihto	Teknisen alan oppisopimuskoulutettavatkoulutetun ammattilaisenvalvonnassa

aseman hoito ja huolto

VAROITUS!

Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta. Anna laitteen jäähtyä.

Tarkista kaikki kytketyt johdot ja letkut säännöllisin väliajoin. Poista vialliset sähkötyökalut välittömästi käytöstä.

Juotoskärjet saa vaihtaa vain silloin, kun ne ovat kylmiä. Juotostyökalu täytyy pitää poiskytkettynä vähintään 3 minuuttia turvatelineessä, kunnes juotoskärki on jäähtynyt.

Pidä juotoskärjen ja kuumennuslaitteen lämmönvälityspinnat puhtaina. Kuumennuselementti ei saa koskettaa juotostinaa.

Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.

Käyttäkää ainoastaan alkuperäisiä varaosia.

Takuu

Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.

Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.

Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.

Lisätietoja saat osoitteesta www.WellerFT.com. www.weller-tools.com.

Tekniset Arvot

Juotoskolvi WEP 70
Lämpötila-alue	(°C / °F)	50-450
Tehonotto	(W)	70
Verkkojännite	(V AC)	23
Kuumenemisaika (s)(50°C:sta 350°C:een)(120°F:sta 660°F:een)		28
Kärkiperhe ET
Syöttöyksikkö WE 1
Oikeus teknisiin muutoksiin pidätetään!

Symbolit

	Huomio!
	Varoitus! Palovammavaara!
	Lue käyttöopas!
	ESD-turvallinen muotoilu ja ESD-turvallinen työpiste
	Vedä aina pistoke irti pistorasiasta, ennen kuin alat tekemään laitteeseen liittyviä töitä.
CE	CE-merkki
UKCA	Britannian säännönmukaisuusmerkki
	HävittäminenÄlä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava on-gelmajätteen keräyspisteeeseen ja ohjattava ympäristöystävälliseen kierrätykseen.
