WEP 70 - Svejsemaskine Weller - Gratis brugsanvisning og manual

Produkttype	Svejsemaskine (loddekolbe)
Mærke	Weller
Model	WEP 70
Temperaturområde	50 °C til 450 °C (120 °F til 660 °F)
Effektforbrug	70 W
Netspænding	23 V AC
Opvarmningstid (fra 50 °C til 350 °C)	28 sekunder
Kompatibel spidstype	ET (serie)
Kompatibel strømforsyningsenhed	WE 1 (anbefalet)
Korrekt brug	Lodning og aflodning i lukkede rum ved stuetemperatur
Brugergrupper	Uddannede specialister, ikke-specialister til visse opgaver
Sikkerhedsanvisninger	Risiko for elektrisk stød, forbrændinger, brand; brug beskyttelsesudstyr
Vedligeholdelse	Tag stikket ud før indgreb, rengør varmeoverføringsflader, udskift spidser når de er kolde
Garanti	12 måneder mod fabrikationsfejl
Bortskaffelse	Må ikke smides ud med husholdningsaffald (WEEE)
Standarder og certificeringer	CE, britisk overensstemmelsesmærke, ESD-design

Ofte stillede spørgsmål - WEP 70 Weller

Hvad er temperaturområdet for Weller WEP 70?

Temperaturområdet er 50 °C til 450 °C (120 °F til 660 °F).

Hvor meget strøm bruger loddekolben WEP 70?

Effektforbruget er 70 W.

Hvilken spidstype skal bruges med WEP 70?

Brug kun originale spidser af typen ET (serie).

Hvordan skifter man spidsen på loddekolben?

Spidsen må kun skiftes når den er kold. Sørg for at apparatet er frakoblet og afkølet.

Hvilke vigtige sikkerhedsforholdsregler gælder?

Undgå kontakt med varme spidser, arbejd ikke på spændingsførende dele, brug en sikkerhedsholder, brug beskyttelsesbriller og hold børn på afstand.

Hvilken strømforsyningsenhed anbefales til WEP 70?

Den anbefalede strømforsyningsenhed er WE 1. Brug kun Weller strømforsyninger.

Kan WEP 70 bruges af børn?

Apparatet kan bruges af børn fra 16 år under opsyn, efter at have forstået farerne. Børn må ikke lege med apparatet.

Hvordan rengøres og vedligeholdes loddekolben?

Hold spidsens og varmelegemets varmeoverføringsflader rene. Rengør regelmæssigt. Udskift spidser kun når de er kolde.

Hvad er garantiperioden for WEP 70?

Garantien er 12 måneder efter levering mod fabrikationsfejl, forudsat korrekt brug.

Hvordan bortskaffes loddekolben efter endt levetid?

Smid ikke apparatet ud med husholdningsaffald. I henhold til WEEE-direktivet skal det afleveres på en genbrugsplads.

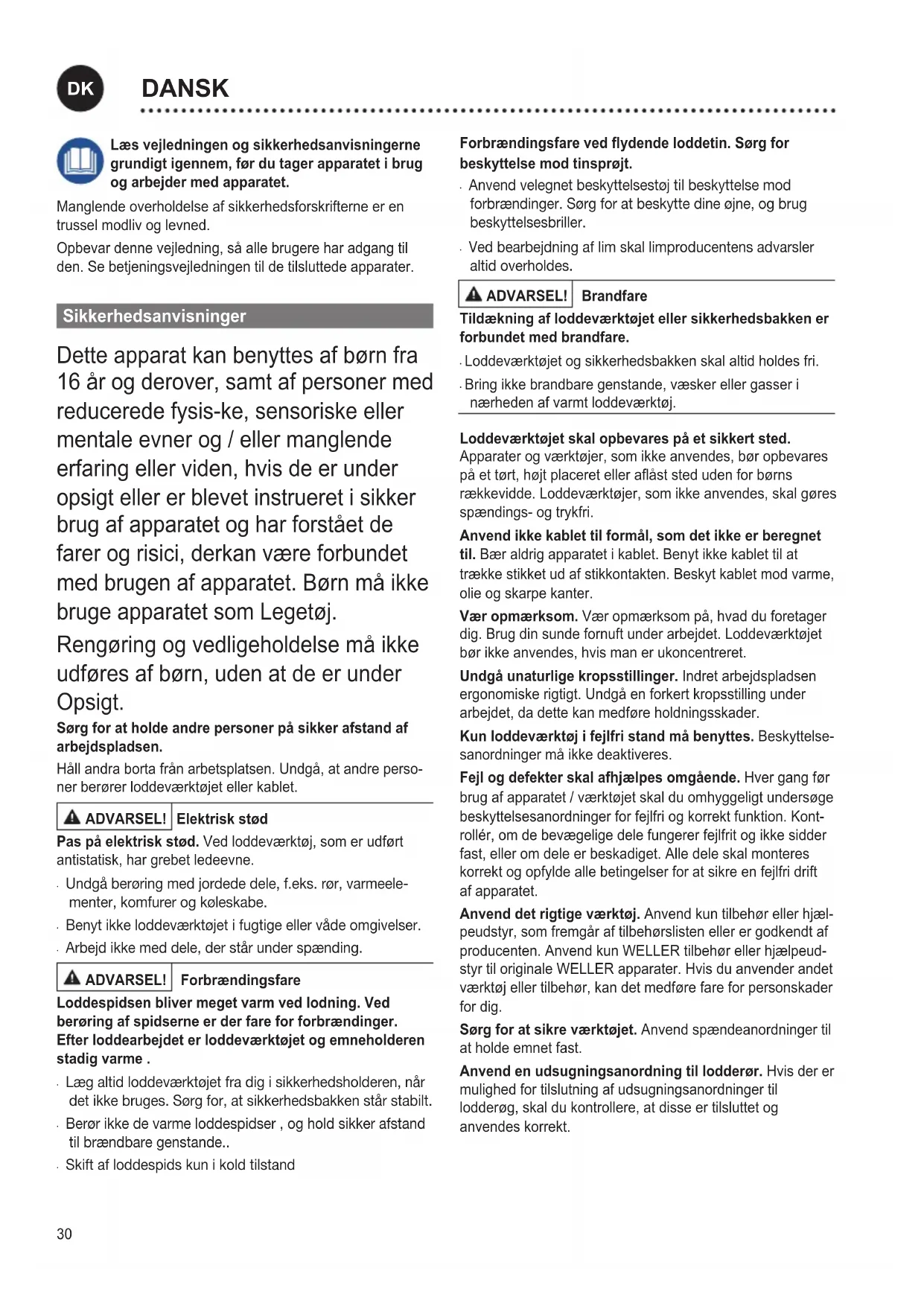

BRUGSANVISNING WEP 70 Weller

DK Oversættelse af den originale brugsanvisning

Säkerhetsanvisningar

Læs vejledningen og sikkerhedsanvisningerne grundigt igennem, før du tager apparatet i brug og arbejder med apparatet.

Manglende overholdelse af sikkerhedsforskrifterne er en trussel modliv og levned.

Opbevar denne vejledning, så alle brugere har adgang til den. Se betjeningsvejledningen til de tilsluttede apparater.

Sikkerhedsanvisninger

Dette apparat kan benyttes af børn fra 16 år og derover, samt af personer med reducerede fysis-ke, sensoriske eller mentale evner og / eller manglende erfaring eller viden, hvis de er under opsigt eller er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, derkan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet som Legetøj.

Rengøring og vedligeholdelse må ikke udføres af børn, uden at de er under Opsigt.

Sørg for at holde andre personer på sikker afstand af arbejdspladsen.

Pas på elektrisk stød. Ved loddeværktøj, som er udført antistatisk, har grebet ledeevne.

. Undgå berøring med jordede dele, f.eks. rør, varmeelementer, komfurer og køleskabe.
. Benyt ikke loddeværktøjet i fugtige eller våde omgivelser.
. Arbejd ikke med dele, der står under spænding.

ADVARSEL!

Forbrændingsfare

Loddespidsen bliver meget varm ved lodning. Ved berøring af spidserne er der fare for forbrændinger. Efter loddearbejdet er loddeværktøjet og emneholderen stadig varme.

. Læg altid loddeværktøjet fra dig i sikkerhedsholderen, når det ikke bruges. Sørg for, at sikkerhedsbakken står stabilt.
. Berør ikke de varme loddespidser, og hold sikker afstand til brændbare genstande..
. Skift af loddespids kun i kold tilstand

Forbrændingsfare ved flydende loddetin. Sørg for beskyttelse mod tinsprøjt.

Anvend velegnet beskyttelsestøj til beskyttelse mod forbrændinger. Sørg for at beskytte dine øjne, og brug beskyttelsesbriller.
. Ved bearbejdning af lim skal limproducentens advarsler altid overholdes.

ADVARSEL!

Brandfare

Tildækning af loddeværktøjet eller sikkerhedsbakken er forbundet med brandfare.

. Loddeværktøjet og sikkerhedsbakken skal altid holdes fri.
- Bring ikke brandbare genstande, væsker eller gasser i nærheden af varmt loddeværktøj.

Loddeværktøjet skal opbevares på et sikkert sted.

Apparater og værktøjer, som ikke anvendes, bør opbevares på et tørt, højt placeret eller aflåst sted uden for børns rækkevidde. Loddeværktøjer, som ikke anvendes, skal gøres spændings- og trykfri.

Anvend ikke kablet til formål, som det ikke er beregnet til. Bær aldrig apparatet i kablet. Benyt ikke kablet til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

Vær opmærksom. Vær opmærksom på, hvad du foretager dig. Brug din sunde fornuft under arbejdet. Loddeværktøjet bør ikke anvendes, hvis man er ukoncentreret.

Undgå unaturlige kropsstillinger. Indret arbejdspladsen ergonomiske rigtigt. Undgå en forkert kropsstilling under arbejdet, da dette kan medføre holdningsskader.

Kun loddeværktøj i fejlfri stand må benyttes. Beskyttelsesanordninger må ikke deaktiveres.

Fejl og defekter skal afhjælpes omgående. Hver gang før brug af apparatet / værktøjet skal du omhyggeligt undersøge beskyttelsesanordninger for fejlfri og korrekt funktion. Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder fast, eller om dele er beskadiget. Alle dele skal monteres korrekt og opfylde alle betingelser for at sikre en fejlfri drift af apparatet.

Anvend det rigtige værktøj. Anvend kun tilbehør eller hjælpeudstyr, som fremgår af tilbehørslisten eller er godkendt af producenten. Anvend kun WELLER tilbehør eller hjælpeudstyr til originale WELLER apparater. Hvis du anvender andet værktøj eller tilbehør, kan det medføre fare for personskader for dig.

Sørg for at sikre værktøjet. Anvend spændeanordninger til at holde emnet fast.

Anvend en udsugningsanordning til lodderør. Hvis der er mulighed for tilslutning af udsugningsanordninger til lodderøg, skal du kontrollere, at disse er tilsluttet og anvendes korrekt.

Lodning

Læs og overhold betjeningsvejledningen til den anvendte Weller forsyningsenhed.

Anvend kun originale Weller loddespidser!

Behandling af loddespidser

. Påfør loddemiddel på den selektive og fortinningsbare loddespids ved første opvarmning. Dette fjerner oxidbelægninger og urenheder på loddespidsen, som er opstået i forbindelse med opbevaring.

. Sørg for, at loddespidsen er godt fortinnet før pauser i loddearbejdet og før fralægning af loddekolben.

. Anvend ikke for aggressive flusmidler.

. Sørg altid for, at loddespidserne sidder korrekt.

. Vælg en så lav arbejdstemperatur som mulig.

. Vælg den størst mulige loddespidsform i forhold til formålet Tommelfingerregel: ca. lige så stor som loddepuden.

. Sørg for varmeoverførsel over en stor flade mellem loddespids og loddested, idet du sørger for at fortinne loddespidsen ordentligt.

. Sluk loddesystemet ved længere pauser i arbejdet, eller anvend Wellers funktion til temperatursænkning, når loddesystemet ikke anvendes.

- Påfør loddemiddel på spidsen, før du lægger loddekolben væk i længere tid.

- Påfør loddemidlet direkte på loddestedet ikke på loddespidsen.

. Undgå at udøve mekanisk kraft på loddespidsen.

Tiltænkt Formål

Forsyningsenhed til WELLER loddeværktøj.

Anvend udelukkende loddekolben til lodning og aflodning i henhold til brugsvejledningen og under de her nævnte betingelser.

Loddekolben må kun anvendes sammen med Weller forsyningsenhederne.

Dette apparat må kun anvendes ved stuetemperatur og indendørs. Skal beskyttes mod fugt og direkte sollys.

Brugergrupper

På grund af varierende høje risici og potentielle farer må visse arbejdstrin kun udføres af uddannede fagfolk.

Arbejdstrin Brugergrupper
Fastsættelse af loddeparametre	Fagpersonale med teknisk uddannelse
Udskiftning af elektriske af reservedele	Elektriker
Fastsættelse af vedligeholdelsesintervaller	Sikkerhedsrepræsentant
Betjening Filterskift	Lægmænd
Betjening Filterskift Udskiftning af elektriske af reservedele	Tekniske lærlinge under vejledning og opsyn af en uddannet fagmand

Træk stik ud af stikdåsen før alle arbejder på maskinen. Lad apparatet køle af.

Kontrollér regelmæssigt alle tilsluttede kabler og slanger. Beskadigede elværktøjer skal omgående tages ud af drift.

Loddespidser må først udskiftes, när de er kolde.

Loddeværktøjet skal forblive i sikkerhedsholderen i slukket tilstand i mindst 3 minutter, indtil loddespidsen er kølet af. Hold varmeoverføringsfladerne på loddespids og varmelegeme rene. Varmeelementet må ikke komme i kontakt med loddetin.

Reparationer skal udføres af personer, som er uddannet af Weller.

Anvend kun originale reservedele.

Garanti

Købers reklamationsret forældes et år efter, at varen er kommet i dennes besiddelse. Dette gælder ikke for købers regreskrav i henhold til §§ 478, 479 BGB (tysk ret).

Vi hæfter kun for garantier afgivet af os, såfremt beskaffenheds- og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“.

Garantien bortfalder ved forkert brug eller indgreb udført af ukvalificerede personer.

Mere information fås på www.WellerFT.com. www.weller-tools.com.

Tekniske Data

Loddekolbe WEP 70
Temperaturområde	(°C / °F)	50-450
Effektoptagelse	(W)	70
Netspænding	(V AC)	23
Opvarmningstid (50 °C til 350 °C) (120 °F til 660 °F)	(s)	28
Spidsserie ET
Forsyningsenhed WE 1Forbehold for tekniske ændringer!

Symboler

	Bemærk!
	Advarsel! Forbrændingsfare!
	Læs betjeningsvejledningen!
	ESD-korrekt design og ESD-korrekt arbejds-plads
	Før gennemførelse af arbejder på apparat skal stikket altid trækkes ud af stikkontakten.
	CE-mærke
	Britisk konformitetsmærke
	BortskaffelseElværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt Iværktøj indsamles se-parat og bortskaffes på en måde, der skåner miljøet mest muligt.
