WEP 70 - Svetsmaskin Weller - Gratis bruksanvisning och manual
Hitta enhetens manual gratis WEP 70 Weller i PDF-format.
| Produkttyp | Svetsmaskin (lödkolv) |
| Märke | Weller |
| Modell | WEP 70 |
| Temperaturområde | 50 °C till 450 °C (120 °F till 660 °F) |
| Effektförbrukning | 70 W |
| Nätspänning | 23 V AC |
| Uppvärmningstid (från 50 °C till 350 °C) | 28 sekunder |
| Kompatibel spets typ | ET (serie) |
| Kompatibel strömförsörjning | WE 1 (rekommenderad) |
| Avsedd användning | Lödning och avlödning i slutna utrymmen, vid rumstemperatur |
| Användargrupper | Utbildade specialister, icke-specialister för vissa uppgifter |
| Säkerhetsföreskrifter | Risk för elektrisk stöt, brännskador, brand; använd skyddsutrustning |
| Underhåll och skötsel | Koppla bort före ingrepp, rengör värmeöverföringsytor, byt spetsar endast när de är kalla |
| Garanti | 12 månader mot tillverkningsfel |
| Avfallshantering | Släng inte med hushållsavfall (WEEE) |
| Standarder och certifieringar | CE, brittisk överensstämmelsemärkning, ESD-design |
Vanliga frågor - WEP 70 Weller
Användarfrågor om WEP 70 Weller
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Svetsmaskin i PDF-format gratis! Hitta din manual WEP 70 - Weller och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. WEP 70 av märket Weller.

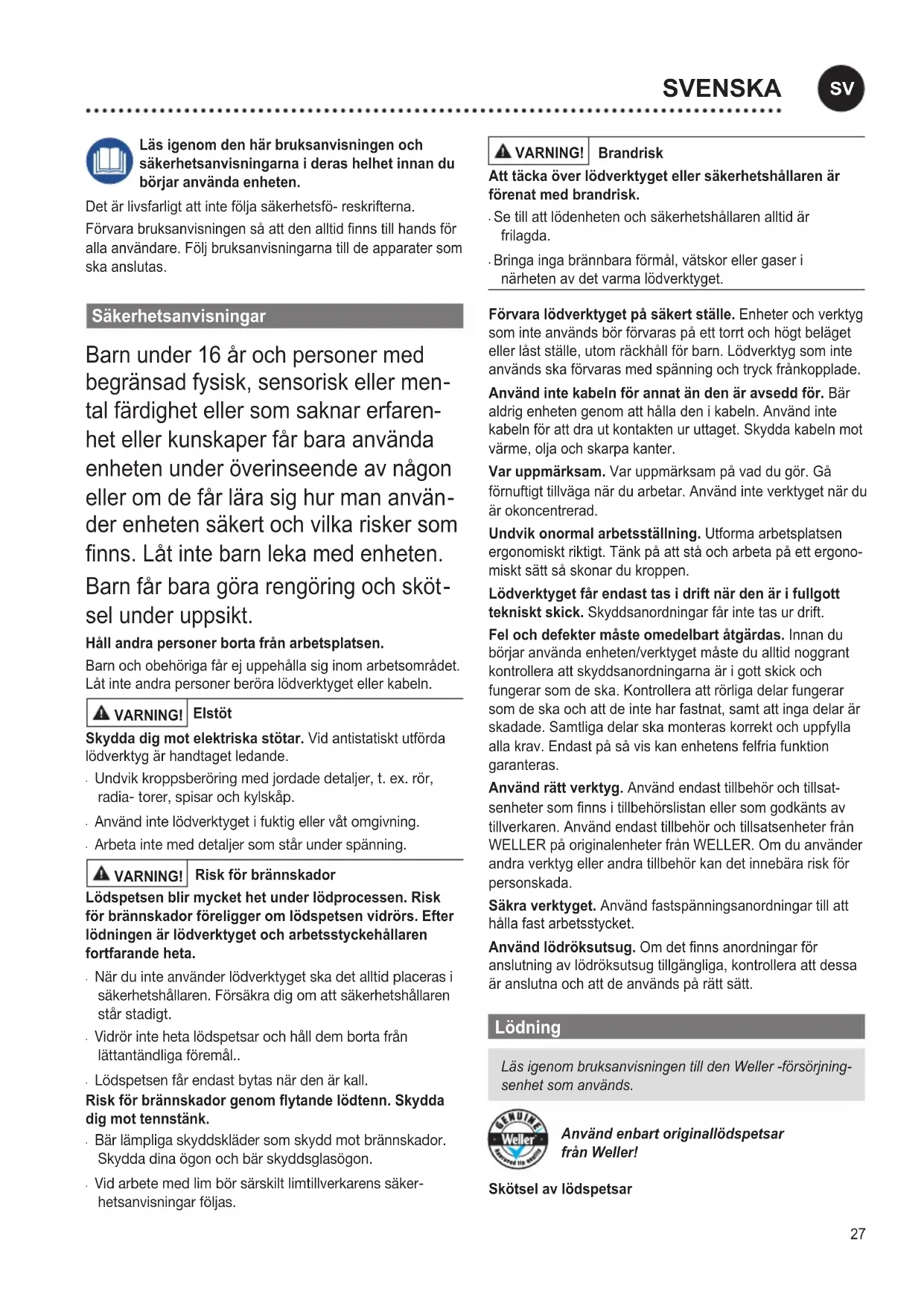

BRUKSANVISNING WEP 70 Weller
SV Översättning av bruksanvisning i original
Läs igenom den här bruksanvisningen och säkerhetsanvisningarna i deras helhet innan du börjar använda enheten.
Det är livsfarligt att inte följa säkerhetsfö- reskrifterna.
Förvara bruksanvisningen så att den alltid finns till hands för alla användare. Följ bruksanvisningarna till de apparater som ska anslutas.
Barn under 16 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om de får lära sig hur man använder enheten säkert och vilka risker som finns. Låt inte barn leka med enheten.
Barn får bara göra rengöring och skötsel under uppsikt.
Håll andra personer borta från arbetsplatsen.
Barn och obehöriga får ej uppehålla sig inom arbetsområdet. Låt inte andra personer beröra lödverktyget eller kabeln.
WARNING! Elstöt
Skydda dig mot elektriska stötar. Vid antistatiskt utförda lödverktyg är handtaget ledande.
- Undvik kroppssberöring med jordade detaljer, t. ex. rör, radia- torer, spisar och kylskåp.
. Använd inte lödverktyget i fuktig eller våt omgivning.
. Arbeta inte med detaljer som står under spänning.
WARNING! Risk för brännskador
Lödspetsen blir mycket het under lödprocessen. Risk för brännskador föreligger om lödspetsen vidrörs. Efter lödningen är lödverktyget och arbetsstyckehållaren fortfarande heta.
När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren. Försäkra dig om att säkerhetshållaren står stadigt.
. Vidrör inte heta lödspetsar och håll dem borta från lättantändliga föremål..
. Lödspetsen får endast bytas när den är kall.
Risk för brännskador genom flytande lödtenn. Skydda dig mot tennständ.
Bär lämpliga skyddskläder som skydd mot brännskador. Skydda dina ögon och bär skyddsglasögon.
. Vid arbete med lim bör särskilt limtillverkarens säkerhetsanvisningar följas.
WARNING! Brandrisk
Att täcka över lödverktyget eller säkerhetshållaren är förenat med brandrisk.
. Se till att lödenheten och säkerhetshållaren alltid är frilagda.
- Bringa inga brännbara förmål, vätskor eller gaser i närheten av det varma lödverktyget.
Förvara lödverktyget på säkert ställe. Enheter och verktyg som inte används bör förvaras på ett torrt och högt beläget eller låst ställe, utom räckhåll för barn. Lödverktyg som inte används ska förvaras med spänning och tryck frånkopplade.
Använd inte kabeln för annat än den är avsedd för. Bär aldrig enheten genom att hålla den i kabeln. Använd inte kabeln för att dra ut kontakten ur uttaget. Skydda kabeln mot värme, olja och skarpa kanter.
Var uppmärksam. Var uppmärksam på vad du gör. Gå förnuftigt tillväga när du arbetar. Använd inte verktyget när du är okoncentrerad.
Undvik onormal arbetsställning. Utforma arbetsplatsen ergonomiskt riktigt. Tänk på att stå och arbeta på ett ergonomiskt sätt så skonar du kroppen.
Lödverktyget får endast tas i drift när den är i fullgott tekniskt skick. Skyddsanordningar får inte tas ur drift.
Fel och defekter måste omedelbart åtgärdas. Innan du börjar använda enheten/verktyget måste du alltid noggrant kontrollera att skyddsanordningarna är i gott skick och fungerar som de ska. Kontrollera att rörliga delar fungerar som de ska och att de inte har fastnat, samt att inga delar är skadade. Samtliga delar ska monteras korrekt och uppfylla alla krav. Endast på så vis kan enhetens felfria funktion garanteras.
Använd rätt verktyg. Använd endast tillbehör och tillsatsenheter som finns i tillbehörslistan eller som godkänts av tillverkaren. Använd endast tillbehör och tillsatsenheter från WELLER på originalenheter från WELLER. Om du använder andra verktyg eller andra tillbehör kan det innebära risk för personskada.
Säkra verktyget. Använd fastspänningsanordningar till att hålla fast arbetsstycket.
Använd lödröksutsug. Om det finns anordningar för anslutning av lödröksutsug tillgängliga, kontrollera att dessa är anslutna och att de används på rätt sätt.
Lödning
Läs igenom bruksanvisningen till den Weller -försörjningsenhet som används.
Använd enbart originallödspetsar från Weller!
Skötsel av lödspetsar
. Vid första upphettningen bör du täcka lödspetsen med lod. På så vis avlägsnas eventuella oxidbeläggningar eller orenheter som kan ha uppstått vid förvaring av lödspetsen.
. Vid pauser i lödningen och när du lägger undan lödspetsen bör du kontrollera att den är ordentligt täckt med lod.
. Använd inga aggressiva flussmedel.
. Kontrollera alltid att lödspetsen sitter som den ska.
. Välj en så låg arbetstemperatur som möjligt.
Välj alltid den största lödspets som passar till arbetet Tumregeln är att den bör vara ungefär lika stor som lödytan.
Se till att lödspetsen är ordentligt täckt av lod så att värmeöverföringen mellan lödspetsen och lödpunkten sker på en så stor yta som möjligt.
. Vid längre pauser i löhningen bör du koppla från lödsystemet eller använda Wellers funktion för sänkning av temperaturen vid pauser.
. Om du ska förvara lödkolven under en längre tid bör du alltid täcka lödspetsen med lod.
. Mata lod direkt till lödpunkten, inte på lödkolven.
. Lägg inte mekanisk belastning på lödspetsen.
Använd Maskinen Enligt Anvisningarna
Försörjningsenhet WELLER lödverktyg.
Använd lödkolven endast för de ändamål som anges i bruksanvisningen för lödning och avlödning under de villkor som anges här.
Lödkolven får endast användas tillsammans med försörjningsenhet Weller.
Denna enhet får endast användas inomhus i rumstemperatur. Skydda det från fukt och direkt solljus.
Användarkategorier
Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal.
Arbetsmoment Användarkategorier
| Inställning av lödparametrar | Fackpersonal med teknisk utbildning |
| Byte av elektriska reservdelar | Elektriker |
| Inställning av underhålls-intervall | Säkerhetsexpert |
| OperatörByte av filter | Lekman |
| OperatörByte av filterByte av elektriska reservdelar | Tekniklärlingar under överinseende av utbildad fackman |
skötsel och underhåll
WARNING!
Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas. Låt apparaten svalna.
Kontrollera regelbundet alla anslutna kablar och slangar. Skadade elverktyg måste omedelbart tas ur bruk.
Lödspetsar får endast bytas i kallt tillständ.
När du kopplar från lödverktyget bör du alltid låta det vila i säkerhetshållaren under minst tre minuter så att det hinner svalna.
Håll värmeöverföringsytorna på lödspetsen och värmekroppen rena. Värmeelementet får inte komma i kontakt med lödmetallen.
Reparationer måste utföras av personer som har utbildats av Weller.
Använd endast originalreservdelar.
Garanti
Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB.
Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".
Om verktyget har använts felaktigt eller om okvalificerade personer har gjort ingrepp i det, upphör garantin att gälla.
Mer information hittar du på www.WellerFT.com.
www.weller-tools.com.
Tekniska Data
| Lödkolvar WEP 70 | ||
| Temperaturområde | (°C / °F) | 50-450 |
| Upptagen effekt | (W) | 70 |
| Nätspänning | (V AC) | 23 |
| Uppvärmningstid (50 °C till 350 °C) (120 °F till 660 °F) | (s) | 28 |
| Spetskategori ET | ||
| Försörjningsenhet WE 1 | ||
Med reservation för tekniska ändringar.
Symboler
Varning!
Varning! Risk för brännskador!
Läs bruksanvisningen!
ESD-korrekt design och ESD-korrekt arbetsplats
Dra alltid ut kontakten ur uttaget innan arbete utförs på verktyget.
CE-märket
Britiskt konformitetsmärke
Avfallshantering
Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
