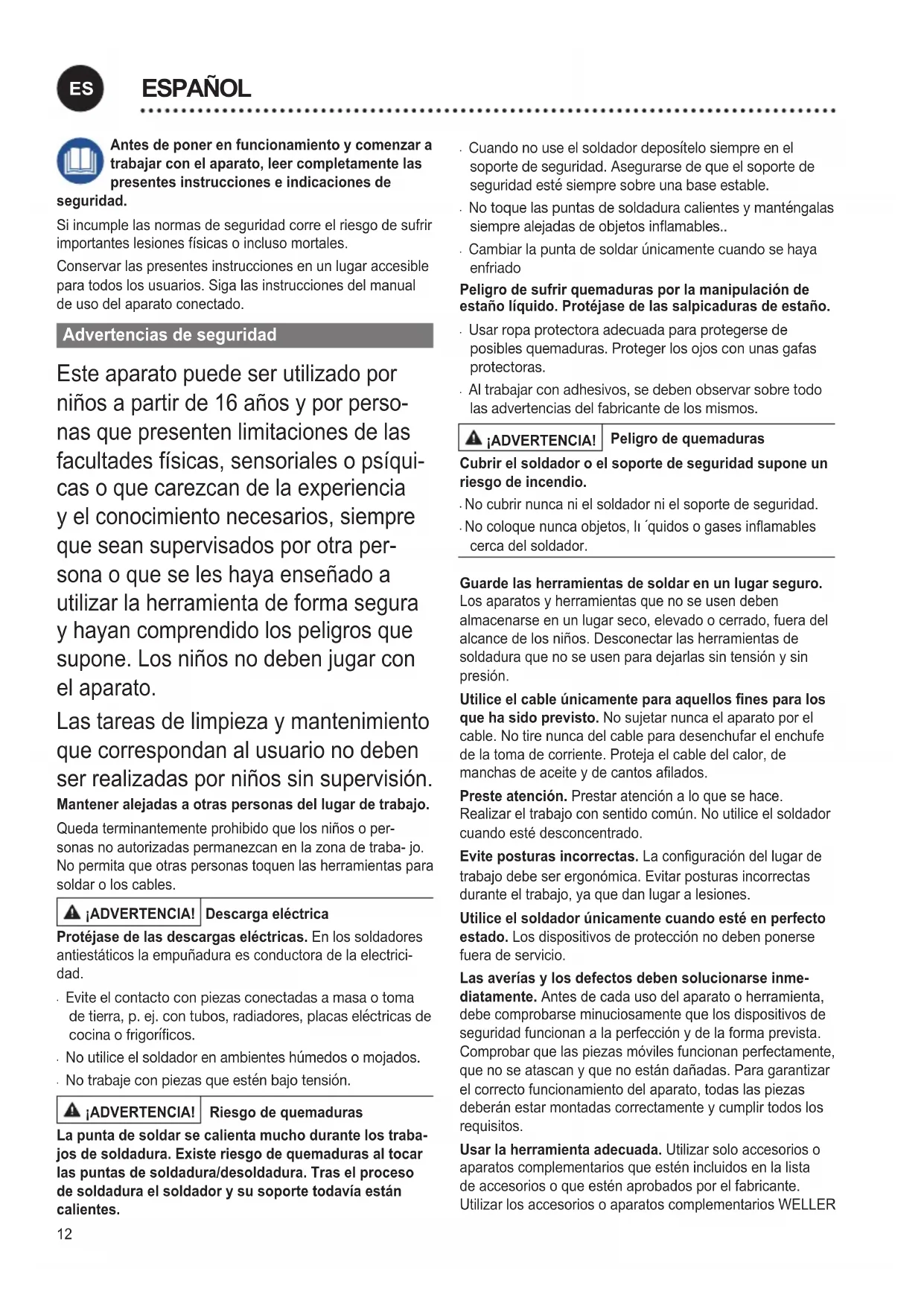

MANUAL DE USUARIO WEP 70 Weller
ES Traducción del manual original
Antes de poner en funcionamiento y comenzar a trabajar con el aparato, leer completamente las presentes instrucciones e indicaciones de
seguridad.
Si incumple las normas de seguridad corre el riesgo de sufrir importantes lesiones físicas o incluso mortales.
Conservar las presentes instrucciones en un lugar accesible para todos los usuarios. Siga las instrucciones del manual de uso del aparato conectado.
Advertencias de seguridad
Este aparato puede ser utilizado por niños a partir de 16 años y por personas que presenten limitaciones de las facultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. Los niños no deben jugar con el aparato.
Las tareas de limpieza y mantenimiento que correspondan al usuario no deben ser realizadas por niños sin supervisión.
Mantener alejadas a otras personas del lugar de trabajo.
Queda terminantemente prohibido que los niños o personas no autorizadas permanezcan en la zona de trabajo. No permita que otras personas toquen las herramientas para soldar o los cables.
¡ADVERTENCIA!
Descarga eléctrica
Protéjase de las descargas eléctricas. En los soldadores antiestáticos la empuñadura es conductora de la electricidad.
- Evite el contacto con piezas conectadas a masa o toma de tierra, p. ej. con tubos, radiadores, placas eléctricas de cocina o frigoríficos.
. No utilice el soldador en ambientes húmedos o mojados.
. No trabaje con piezas que estén bajo tensión.
¡ADVERTENCIA!
Riesgo de quemaduras
La punta de soldar se calienta mucho durante los trabajos de soldadura. Existe riesgo de quemaduras al tocar las puntas de soldadura/desoldadura. Tras el proceso de soldadura el soldador y su soporte todavía están calientes.
- Cuando no use el soldador depositelo siempre en el soporte de seguridad. Asegurarse de que el soporte de seguridad esté siempre sobre una base estable.
No toque las puntas de soldadura calientes y manténgalas siempre alejadas de objetos inflamables..
. Cambiar la punta de soldar únicamente cuando se haya enfriado
Peligro de sufrir quemaduras por la manipulación de estaño líquido. Protéjase de las salpicaduras de estaño.
- Usar ropa protectora adecuada para protegerse de posibles quemaduras. Proteger los ojos con unas gafas protectoras.
. Al trabajar con adhesivos, se deben observar sobre todo las advertencias del fabricante de los mismos.
¡ADVERTENCIA!
Peligro de quemaduras
Cubrir el soldador o el soporte de seguridad supone un riesgo de incendio.
. No cubrir nunca ni el soldador ni el soporte de seguridad.
. No coloque nunca objetos, lí quidos o gases inflamables cerca del soldador.
Guarde las herramientas de soldar en un lugar seguro. Los aparatos y herramientas que no se usen deben almacenarse en un lugar seco, elevado o cerrado, fuera de alcance de los niños. Desconectar las herramientas de soldadura que no se usen para dejarlas sin tensión y sin presión.
Utilice el cable únicamente para aquellos fines para los que ha sido previsto. No sujetar nunca el aparato por el cable. No tire nunca del cable para desenchufar el enchufe de la toma de corriente. Proteja el cable del calor, de manchas de aceite y de cantos afilados.
Preste atención. Prestar atención a lo que se hace. Realizar el trabajo con sentido común. No utilice el soldador cuando esté desconcentrado.
Evite posturas incorrectas. La configuración del lugar de trabajo debe ser ergonómica. Evitar posturas incorrectas durante el trabajo, ya que dan lugar a lesiones.
Utilice el soldador únicamente cuando esté en perfecto estado. Los dispositivos de protección no deben ponerse fuera de servicio.
Las averías y los defectos deben solucionarse inmediatamente. Antes de cada uso del aparato o herramienta, debe comprobarse minuciosamente que los dispositivos de seguridad funcionan a la perfección y de la forma prevista. Comprobar que las piezas móviles funcionan perfectamente, que no se atascan y que no están dañadas. Para garantizar el correcto funcionamiento del aparato, todas las piezas deberán estar montadas correctamente y cumplir todos los requisitos.
Usar la herramienta adecuada. Utilizar solo accesorios o aparatos complementarios que estén incluidos en la lista de accesorios o que estén aprobados por el fabricante. Utilizar los accesorios o aparatos complementarios WELLER
solamente en aparatos WELLER originales. El uso de otras herramientas y otros accesorios puede implicar el riesgo de sufrir lesiones.
Asegurar la herramienta. Utilizar dispositivos de sujeción para fijar la pieza de trabajo.
Usar un equipo de aspiración de humos de soldadura. Si se dispone de dispositivos para la conexión de equipos de aspiración de humos de soldadura, asegúrese de que estos estén bien conectados y de que se usen correctamente.
Soltar
Leer y respetar las instrucciones que figuran en el manual de uso de la unidad de alimentación Weller.
¡Usar únicamente puntas de soldar originales de Weller!
Manipulación de las puntas de soldar
Aplicar un poco de estaño a la punta de soldar cuando la ponga en funcionamiento por primera vez. De esta forma podrá eliminar capas de óxido o impurezas en la punta de soldar que se hayan podido formar durante su almacenamiento.
. Cuando no vaya a usar el soldador o cuando lo coloque en el soporte asegurarse de que la punta esté bien estañada.
. No usar fundentes (pasta de soldar) agresivos.
Asegurarse siempre de que la punta de soldar esté colocada correctamente.
. Ajustar la temperatura de trabajo más baja posible.
- Usar la punta de soldar de mayor tamaño posible para la aplicación deseada. Regla general: aprox. tan grande como el punto de soldadura.
Asegurarse de que la transmisión térmica desde la punta de soldar a la zona de soldar sea lo más grande posible aplicando una buena capa de estaño a la punta de soldar.
- En fases de inactividad prolongadas desconectar el equipo soldador y usar la función Weller de reducción de temperatura en caso de inactividad.
Aplicar estaño a la punta de soldar antes de guardar el soldador durante un espacio de tiempo prolongado.
Aplicar el estaño directamente en el punto de soldadura, no en la punta de soldar.
. No someter la punta de soldar a esfuerzos mecánicos.
Aplicación De Acuerdo A La Finalidad
Unidad de alimentación para herramientas de WELLER.
Utilizar el soldador exclusivamente para la finalidad prevista en el manual de uso, es decir para soldar y desoldar en las condiciones mencionadas en el manual.
Únicamente está permitido conectar el soldador a unidades de alimentación de Weller.
Sólo está permitido usar este aparato a temperatura ambiente y en interiores. Proteger de la humedad y de la radiación directa del sol.
Grupo de usuarios
Debido a los diferentes tipos de riesgo y el potencial de riesgo algunas operaciones deberán ser realizadas exclusivamente por especialistas.
Operación Grupo de usuarios
| Parámetros para soldar Especialista con formación técnica | |
| Sustitución de piezas de recambio eléctricas | Electricista |
| Intervalos de mantenimiento | Especialista en seguridad |
| Manejo Cambio de filtro | Usuarios normales |
| Manejo Cambio de filtro Sustitución de piezas de recambio eléctricas | Personas en periodo de formación bajo la supervisión y dirección de una persona experimentada |
Cuidado y mantenimiento
¡ADVERTENCIA!
Antes de realizar cualquier trabajo en la máquina, desenchufarla de la alimentación eléctrica. Dejar que se enfríe el aparato.
Comprobar periódicamente todos los cables y mangueras conectados. Retirar las herramientas eléctricas defectuosas inmediatamente para que no se sigan utilizando.
Las puntas de soldadura solo se deben cambiar cuando estén frías.
La herramienta de soldar debe permanecer como mínimo 3 minutos desconectada en el soporte de seguridad hasta que la punta de soldar se haya enfriado.
Mantener limpiar las superficies de transmisión térmica de la punta de soldar y del elemento calefactor. El elemento calefactor no debe entrar en contacto con el estaño para soldar.
Las reparaciones deberán ser realizadas por especialistas formados por Weller.
Use sólo piezas de recambio originales.
Garantía
Los derechos de reclamación por defectos del comprador prescriben un año después de la compra. Sólo válido para los derechos del comprador según el art. §§ 478, 479 BGB (código civil alemán).
Únicamente nos responsabilizamos de los derechos de garantía cuando la garantía de compra y vida útil del aparato haya sido entregada por nosotros por escrito y utilizando el término „Garantía“.
La garantía quedará anulada en caso de manipulación inadecuada del aparato o cuando sea utilizado por operarios no cualificados.
Para más información visite nuestra web: www.WellerFT.com.
www.weller-tools.com.
Datos Técnicos
| Soldador WEP 70 | ||
| Rango de temperatura | (°C / °F) | 50-450 |
| Consumo de potencia | (W) | 70 |
| Tensión de red | (V AC) | 23 |
| Tiempo de calentamiento (50°C a 350°C) (120°F a 660°F) | (s) | 28 |
| Familia de puntas ET | ||
| Unidad de alimentación WE 1 | ||
| ¡Reservado el derecho a realizar modificaciones técnicas! | ||
Símbolos
¡Atención!
¡Advertencia! Riesgo de quemaduras!
¡Leer el manual de instrucciones!
Puesto de trabajo y producto fabricado de conformidad con las normas ESD Design
Antes de realizar cualquier trabajo con el aparado retirar el enchufe de conexión de la toma de corriente eléctrica.
Marcado CE
Marcado de conformidad británico
Eliminación de residuos
¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.
Grupos de utilizadores
Características Técnicas

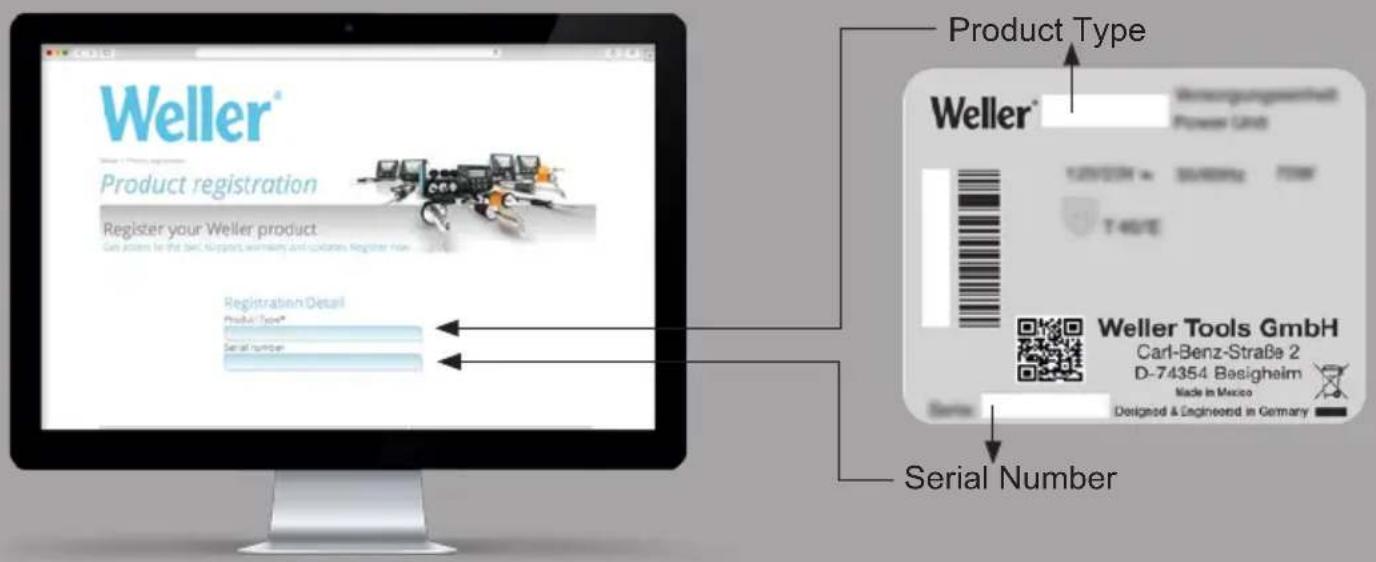

Registro de producto
