| Tip produs | Mașină de lipit (ciocan de lipit) |
| Marcă | Weller |
| Model | WEP 70 |
| Interval de temperatură | 50 °C până la 450 °C (120 °F până la 660 °F) |
| Putere absorbită | 70 W |
| Tensiune rețea | 23 V AC |
| Timp de încălzire (de la 50 °C la 350 °C) | 28 secunde |
| Tip de vârf compatibil | ET (serie) |
| Unitate de alimentare compatibilă | WE 1 (recomandată) |
| Utilizare conformă | Lipire și dezlipire în încăperi închise, la temperatura camerei |
| Grupuri de utilizatori | Specialiști instruiți, nespecialiști pentru anumite sarcini |
| Instrucțiuni de siguranță | Risc de electrocutare, arsuri, incendiu; utilizați echipament de protecție |
| Întreținere și mentenanță | Deconectați înainte de intervenție, curățați suprafețele de transfer termic, înlocuiți vârfurile când sunt reci |
| Garanție | 12 luni împotriva defectelor de fabricație |
| Eliminarea deșeurilor | Nu aruncați împreună cu deșeurile menajere (DEEE) |
| Norme și certificări | CE, marcaj de conformitate britanic, design ESD |
Întrebări frecvente - WEP 70 Weller
Întrebările utilizatorilor despre WEP 70 Weller
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de sudură în format PDF gratuit! Găsiți manualul dvs. WEP 70 - Weller și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. WEP 70 mărcii Weller.

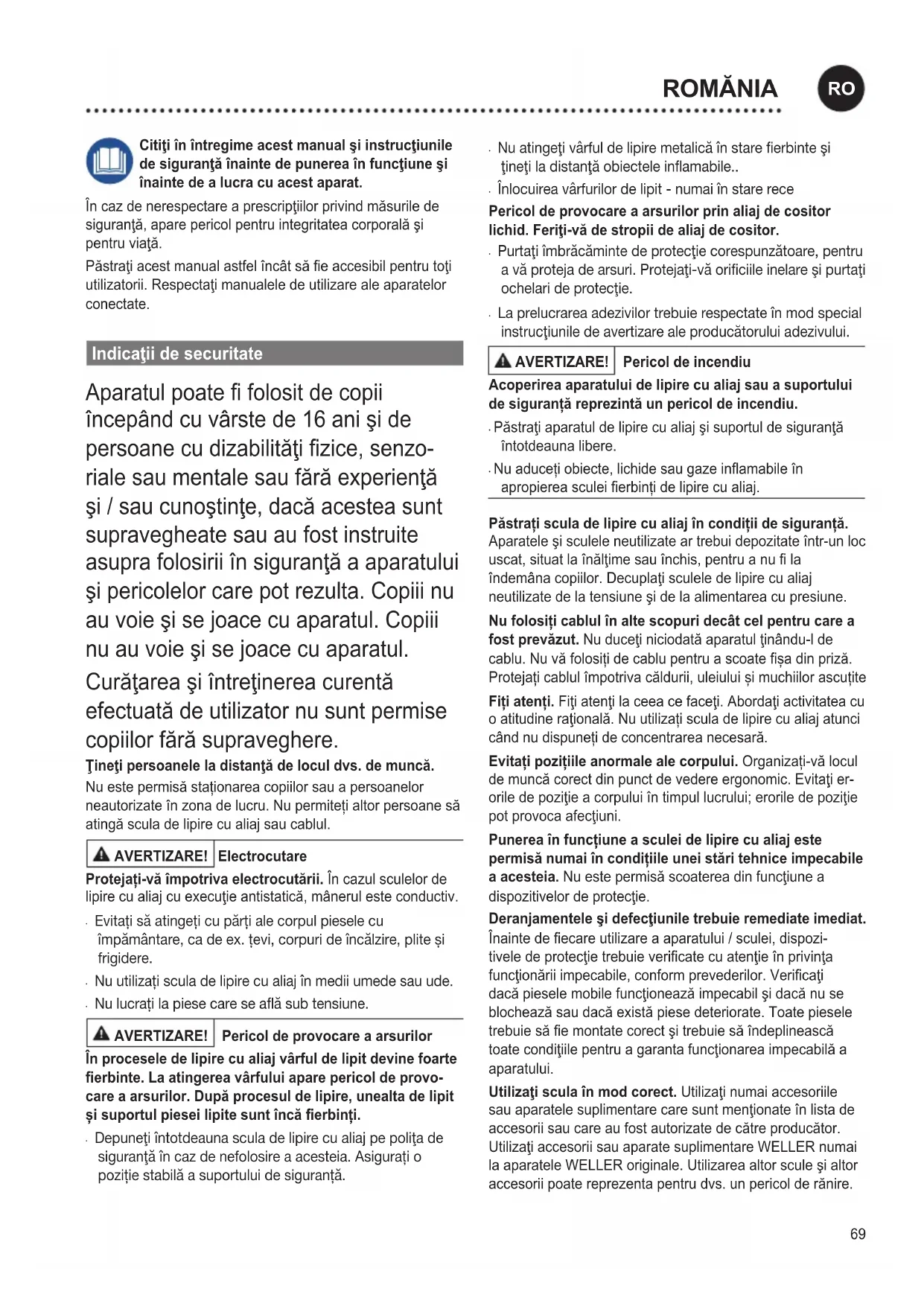

MANUAL DE UTILIZARE WEP 70 Weller
Citiți în întregime acest manual și instrucțiunile de siguranță înainte de punerea în funcțiune și înainte de a lucra cu acest aparat.
În caz de nerespectare a prescripțiilor privind măsurile de siguranță, apare pericol pentru integritatea corporală și pentru viață.
Păstrați acest manual astfel încât să fie accesibil pentru toți utilizatorii. Respectați manualele de utilizare ale aparatelor conectate.
Indicații de securitate
Aparatul poate fi folosit de copii începând cu vârste de 16 ani și de persoane cu dizabilități fizice, senzoriale sau mentale sau fără experiență și / sau cunoștințe, dacă acestea sunt supravegheate sau au fost instruite asupra folosirii în siguranță a aparatului și pericolelor care pot rezulta. Copiii nu au voie și se joace cu aparatul. Copiii nu au voie și se joace cu aparatul. Curățarea și întreținerea curentă efectuată de utilizator nu sunt permise copiilor fără supraveghere.
Tineți persoanele la distanță de locul dvs. de muncă.
Nu este permisă staționarea copiilor sau a persoanelor neautorizate în zona de lucru. Nu permiteți altor persoane să atingă scula de lipire cu aliaj sau cablul.
AVERTIZARE!
Electrocutare
Protejați-vă împotriva electrocutării. În cazul sculelor de lipire cu aliaj cu execuție antistatică, mânerul este conductiv.
- Evitați să atingeți cu părți ale corpul piesele cu împământare, ca de ex. țevi, corpuri de încălzire, plite și frigidere.
Nu utilizati scula de lipire cu aliaj în medii umede sau ude.
. Nu lucrați la piese care se află sub tensiune.
AVERTIZARE!
Pericol de provocare a arsurilor
În procesele de lipire cu aliaj vârful de lipit devine foarte fierbinte. La atingerea vârfului apare pericol de provocare a arsurilor. După procesul de lipire, unealta de lipit și suportul piesei lipite sunt încă fierbinti.
- Depuneți întotdeauna scula de lipire cu aliaj pe polița de siguranță în caz de nefolosire a acesteia. Asigurați o poziție stabilă a suportului de siguranță.
Nu atingeți vârful de lipire metalică în stare fierbinte și țineți la distanță obiectele inflamabile..
. Înlocuirea vârfurilor de lipit - numai în stare rece
Pericol de provocare a arsurilor prin aliaj de cositor lichid. Feriți-vă de stropii de aliaj de cositor.
Purtați îmbrăcăminte de protecție corespunzătoare, pentru a vă proteja de arsuri. Protejați-vă orificiile inelare și purtați ochelari de protecție.
La prelucrarea adezivilor trebuie respectate în mod special instructiunile de avertizare ale producătorului adezivului.
AVERTIZARE!
Pericol de incendiu
Acoperirea aparatului de lipire cu aliaj sau a suportului de siguranță reprezintă un pericol de incendiu.
. Păstrați aparatul de lipire cu aliaj și suportul de siguranță întotdeauna libere.
. Nu aduceți obiecte, lichide sau gaze inflamabile în apropierea sculei fierbinti de lipire cu aliaj.
Păstrați scula de lipire cu aliaj în condiții de siguranță. Aparatele și sculele neutilizate ar trebui depozitate într-un loc uscat, situat la înălțime sau închis, pentru a nu fi la îndemâna copiilor. Decuplați sculele de lipire cu aliaj neutilizate de la tensiune și de la alimentarea cu presiune.
Nu folosiți cablul în alte scopuri decât cel pentru care a fost prevăzut. Nu duceți niciodată aparatul ținându-l de cablu. Nu vă folosiți de cablu pentru a scoate fișa din priză. Protejați cablul împotriva căldurii, uleiului și muchiilor ascuțite
Fiți atenți. Fiți atenți la ceea ce faceți. Abordați activitatea cu o atitudine rațională. Nu utilizați scula de lipire cu aliaj atunci când nu dispuneti de concentrarea necesară.
Evitați pozițiile anormale ale corpului. Organizați-vă locul de muncă corect din punct de vedere ergonomic. Evitați erorile de poziție a corpului în timpul lucrului; erorile de poziție pot provoca afecțiuni.
Punerea în funcțiune a sculei de lipire cu aliaj este permisă numai în condițiile unei stări tehnice impecabile a acesteia. Nu este permisă scoaterea din funcțiune a dispozitivelor de protectie.
Deranjamentele și defectiunile trebuie remediate imediat. Înainte de fiecare utilizare a aparatului / sculei, dispozitivele de protectie trebuie verificate cu atenție în privința funcționării impecabile, conform prevederilor. Verificați dacă piesele mobile funcționează impecabil și dacă nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect și trebuie să îndeplinească toate condițiile pentru a garanta funcționarea impecabilă a aparatului.
Utilizați scula în mod corect. Utilizați numai accesoriiile sau aparatele suplimentare care sunt menționate în lista de accesorii sau care au fost autorizate de către producător. Utilizați accesorii sau aparate suplimentare WELLER numai la aparatele WELLER originale. Utilizarea altor scule și altor accesorii poate reprezenta pentru dvs. un pericol de rănire.
Asigurați scula. Utilizați dispozitive de fixare pentru a mentine piesa fixă în poziție.
Utilizați un sistem de aspirare a fumului rezultat din operația de lipire. În cazul în care există dispositive pentru racordarea instalațiilor de aspirare, asigurați-vă că acestea sunt conectate și că sunt utilizate corect.
Lipire cu aliaj
Citiți și aveți în vedere manualul de exploatare pentru unitatea de alimentare Weller respectivă utilizată.
Utilizați numai vârfuri de lipit origina- le Weller!
Manevrarea vârfurilor de lipit
La prima încălzire, umectați cu aliaj de lipit vârful de lipit selectiv și cu cositorire. Se înlătură astfel straturile de oxid apărute pe durata depozitării și impuritățile de pe vârful de lipit.
În pauzele pe durata cărora nu se realizează lucrări de lipire și înainte de depunerea letconului, aveți în vedere ca vârful de lipit să fie bine cositorit.
. Nu utilizati fondant agresiv.
- Acordati atenție întotdeauna așezării conform prescripțiilor a vârfurilor de lipit.
. Alegeti temperatura de lucru cât mai scăzută posibil.
Alegeți cea mai mare formă posibilă a vârfului de lipit pentru domeniul aplicativ respectiv Regulă empirică: de mărime aprox. egală cu padul de lipire cu aliaj.
Asigurați un transfer termic pe o suprafață cât mai mare posibil între vârful de lipit și punctul de lipire cu aliaj, cositorind bine vârful de lipit.
- Deconectați sistemul de lipire cu aliaj pe durata pauzelor de lucru mai lungi sau utilizați funcția Weller pentru scăderea temperaturii în caz de nefolosire.
Umectați vârful cu aliaj de lipit, înainte de a depozita letconul pentru un interval de timp mai lung.
Aplicați aliajul de lipit direct pe punctul de lipire, nu pe vârful de lipit.
. Nu exercitați forțe mecanice pe vârful de lipit.
Utilizarea conformă cu destinația
Unitate de alimentare pentru sculele de lipire cu aliaj WELLER.
Utilizați letconul exclusiv în conformitate cu scopul indicat în manualul de exploatare, pentru lipire metalică și dezlipire metalică, în condițiile indicate mai jos.
Folosirea letconului este permisă numai cu unitatea de alimentare Weller.
Folosirea acestui aparat se va face numai la temperatura camerei, în spații interioare. Protejați-l împotriva umezelii și a radiațiilor solare directe.
Grupe de utilizatori
Din cauza diverselor potențiale ridicate de riscuri și de pericole, numai personalul calificat instruit special trebuie să execute anumite etape de lucru.
| Etapă de lucru Grupe de utilizatori | |
| Specificarea parametrilor de lipire cu aliaj | Personal calificat cu forma-re tehnică |
| Înlocuirea pieselor de schimb electrice | Electrician calificat |
| Specificarea intervalelor de întreținere | Expert în siguranță |
| Operare Schimbarea filtrului | Nespecialiști |
| Operare Schimbarea filtruluiÎnlocuirea pieselor de schimb electrice | Ucenici de profil tehnic sub instruirea și supravegherea unui muncitor calificat și format |
Îngrijirea și întreținerea curentă
AVERTIZARE!
Înaintea tuturor lucrărilor la aparat, scoateți fișa din priză. Lăsați aparatul să se răcească.
Controlați regulat toate cablurile și furtunurile racordate. Scoateți imediat din uz sculele electrice defecte.
Schimbarea vârfurilor de lipire metalică este permisă numai când acestea sunt reci.
Scula de lipire metalică trebuie să rămână în stare deconectată cel puțin 3 minute în polița de siguranță, până când vârful de lipire metalică s-a răcit.
Mentineți curate suprafetele de transfer termic ale vârfului de lipire metalică și corpului de încălzire. Nu este permis ca elementul de încălzire să intre în contact cu cositorul pentru lipire.
Reparațiile trebuie executate de către persoane instruite de firma Weller.
Utilizați numai piese de schimb WELLER.
Garantia pentru produs
Drepturile de remediere a deficiențelor își pierd valabilitatea pentru cumpărător într-un an de la data livrării. Acest lucru nu se aplică în cazul drepturilor cumpărătorului la o cale de atac conform paragrafelor 478, 479 din Codul Civil (Germania).
În cadrul unei garanții pentru produs oferite de noi, ne asumăm răspunderea numai dacă garanția pentru structură sau pentru durata de valabilitate a fost emisă de noi în scris și utilizându-se noțiunea „Garanție”.
Garantia pentru produs își pierde valabilitatea în caz de folosire improprie și dacă s-au întreprins intervenții de către persoane necalificate.
Vă rugăm să vă informați la www.WellerFT.com.
www.weller-tools.com.
Date tehnice
| Letconul WEP 70 | ||
| Domeniul de temperaturi | (°C / °F) | 50-450 |
| Consumul de putere | (W) | 70 |
| Tensiunea de rețea | (V AC) | 23 |
| Timpul de încălzire | (s) | 28 |
| (50°C la 350°C) (120°F la 660°F) | ||
| Familia de vârfuri ET | ||
| Unitatea de alimentare WE 1 | ||
Ne rezervăm dreptul asupra modificărilor tehnice!
Simboluri
Atentie!
Avertizare! Pericol de provocare a arsurilor!
Citiți manualul de operare!
Design compatibil ESD (Electro Static Discharge) și post de lucru compatibil ESD
Înainte de executarea oricâror lucrări la aparat, scoateți întotdeauna fișa din priză.
Marcaj CE
Marcă de conformitate britanică
Eliminarea ca deşeu
Nu depuneți sculele electrice împreună cu deșeurile menajere! Conform directivei europene 2012/19/EU despre aparatele electrice și electronice vechi și armonizarea cu legislația națională, sculele electrice trebuie să fie colectate separat și depuse la centre de revalorificare în conformitate cu prescripțiile de mediu.
